BEDIENUNGSANLEITUNG KMW102LC KICKER

Benutzerhandlouch | Deutsch

KMW10 TIEFTONER

KICKER Vertragshäncler:

Kaufdatum:

Lautspricher-Seriennummer

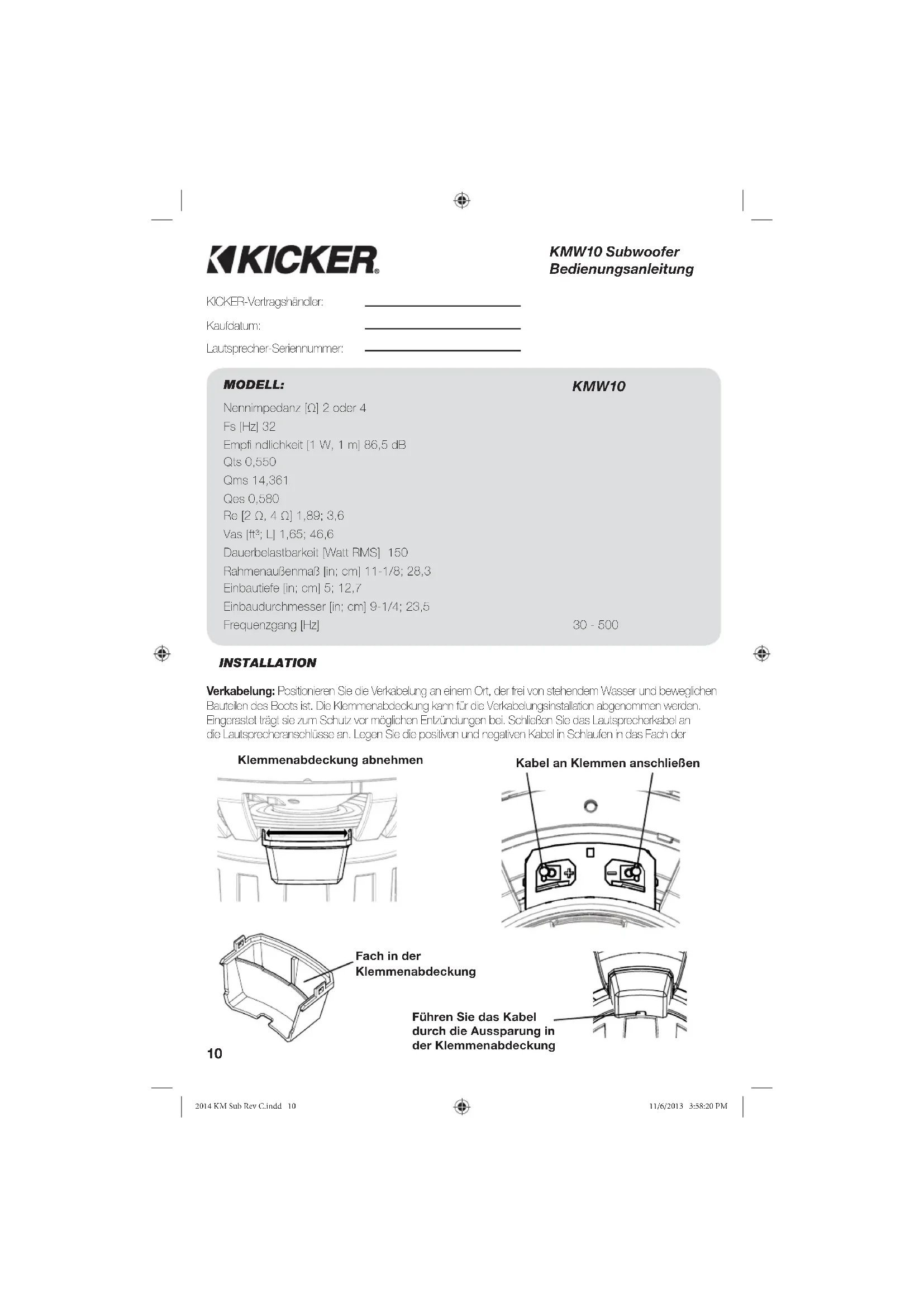

KMW10 Subwoofer Bedienungsanleitung

MODELL:

KMW10

Nennimpedanz [Ω] 2 oder 4

Fs [Hz] 32

Empfindlichkeit [1 W, 1 m] 86,5 dB

Qts 0,550

Qms 14,361

Ges 0,b80

Ro [2Ω,4Ω] 1,89;3,6

Vas [h3; L] 1,65; 46,6

Dauerbelastbarket [WaltRMS] 150

RahmenauBenmaβ [in; cm] 11-1/8; 28,3

Einbautiete [In; cm] 5; 12,7

Einbaudurchmesser [n; cm] 9-1/4; 23,5

Frequen.gzang [Hz]

30-500

INSTALLATION

Verkabelung: Positionieren Sie die Verkabelung an einem Ort, der frei von stehendem Wasser und beweglichen Bauteilen des Boots ist. Die Klemmenabdeckung kann für die Verkabelungsinstallation abgenommen werden. Eingerastetträgt sie zum Schutz vor möglichen Entzündungen bei. SchlieBen Sie das Laufsprecherkabel an die Laufsprecheranschlussse an. Legen Sie die positiven und negativen Kabel in Schlaufen in das Fach der

Klemmenabdeckung abnehmer

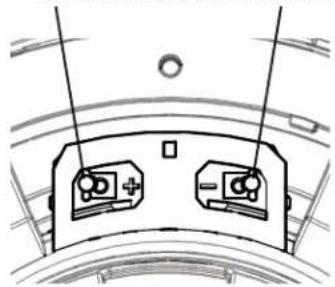

Kabel an Klemmen anschließen

Fach in der
Klemmenabdeckung

Fuhren Sie das Kabel durch die Aussparung in der Klemmenabdeckung

10

Kabelkemmenabdeckung und führen Sie sie anschließend gemeinsam durch die Aussparung.

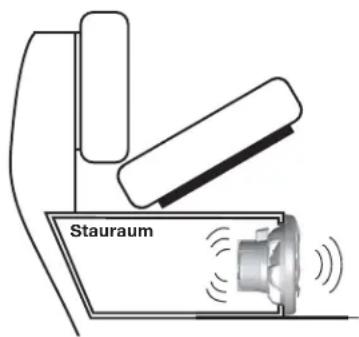

Einbau in eine unendliche Schallwand: Der Einbau in eine unendliche Schallwand (Inflige Bafle) nutzt den in Booten vohrundenen Stauraum effzient aus. Seilen Sie bei der Montage der Lausprecher an Bootstellen besonders vorsichtig.itte achten sie auf Kabelstrange, Fedem, Scharmire und Klapsitz-Mechaniamen, die den Betriefo des Boots oder des Lausprechersystems behinden konnten. Markieren Sie den fur den Subwoofer auszuschneidenden Durchmesser auf der Platte und schneider Die das Loch.

Geschlossene Gehäuse Der KM-Subwoofer bietot mehr Leistung als herkömmliche Marine-Laulsprecher und klingt in den empfohlenen geschlossenen Gehäussen hervomagend. Diese geschlossenen Gehäuseformen bielen die beste Wiedergabe und die meiste Energie bei den niedrigsten Frequizen, um 20 bis 40 Hz sowie einen massiven, prazisen Bass.

KM-Subwoofer bieten in allen geschlossenen Gehäusern, die zwischen dem emplochlenen Mindest- und Maximalgehausevolumen liegen, gute Leistungen. Diese Systeme zeigen die Vorzüge beider Gehauselommen: Kleinere Gehäuse bieten knackigen Bass, während großere Gehäuse eine erweiterte Tiefkassfrequenz liefern.

Dioe Gchauevolumen-Emploihungen wurdn unter Berucksichtigung des LuTRAums innchelb das Ghausc berechnet und schieben den Hub des Tiettoners mit ein.

Modell: Geschlossen - Min. Gehäusevolumen Geschlossen - Max. Gehäusevolumen

KMW10 1,0 ft [28,3 L] Belastbarkeit = 150 W RMS 2,4 ft [68,0 L] Belastbarkeit = 150 W RMS

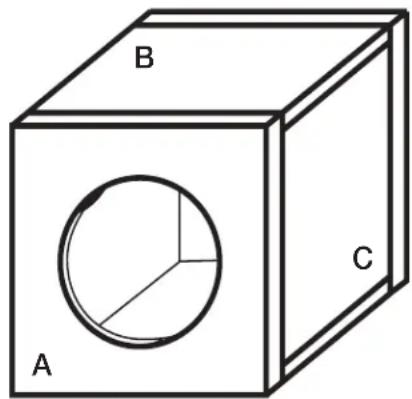

Plattengroßen für r geschlossene Gehäuse (Mindestvolumen) aus 1,9 cm [3/4 ″] dickem marinetauglichem Sperholz:

Modell: Volumen ft

Platte A | in [cm]

Platte B in cm]

Platte C | in [cm]

KMW10 1,0[28,3]13,5x13,5[34,3x34,3]13,5x12[34,3x30,5]12x15[30,5x38,1]

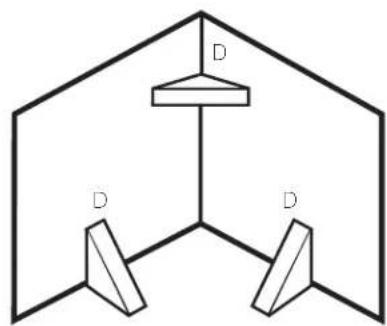

Hinweise zum Gehäusebau: Verwenden Sie mindeislens 1,9 cm (3/4") dicke marinelaugliche Sperholzplatten und versiegeln Sie alle Fugen mit Silikon. Verwenden Sie die im Lieferumfang des KM-Subwoofoers enthaltene Pappschabione als Vorlage für das Ausschnoiden des Laufsprechermontagelochs. Nach dem Sie ihre Schallwand mit der Schablone markiert haben, schneiden Sie direkt an der Linie entlang. Diese Konstruktionen benöttigen interne Verstrebungen. Vorwonden Sie zwischen den großcrun ungestützen Platten Droiocksstätzen.

Expertentipp: Sie sind nur einen KXM-Verträger und ein paar Kapel davon entfert, ein hochwertiges Komplettsystem zu besitzen, wie es nur KICKER anbietet!itte infomieren Sie sich bei ihrem Handl der das Nachrsten von KICKER KXM-Verträkern.

Minimaler Luftraum KMW10

Gehäusevolumen [f8,1] 1,25;35,4

Reflexfthung [In x in, cm x cm] 1,5x10,5;3,8x26,7

Lange der Ölförnung [in, cm] 14.5; 36.8

Bolastbergoi, Wai, RMSI 150

Maximaler Luftraum KMW10

Gehäusevolumen [F3,L] 1,75;49,8

Refl exfttnung [In x in, cmXcm] 1.5x10,5;3.8x26,7

Lange der Ölförnung [in, cm] 13,25,33,7

Bolastbarkoi, Wai, RM61 150

D=2"×2"furKMW10

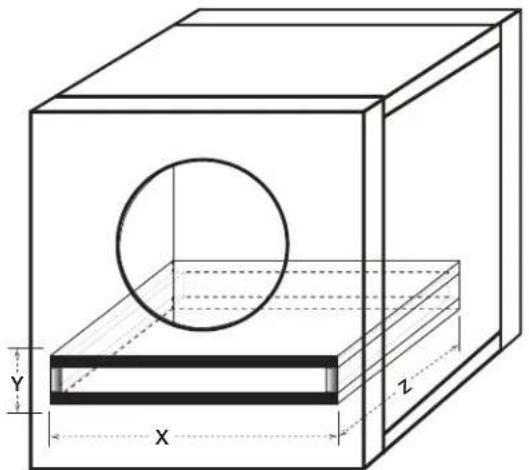

Alle Volumen-Werte (Kubikfu; L) auf den folgenden Seiten schlieben den Hub des Tefloners mit ein. Bei geschlossenen Gehäusen muss der Hub der Reff exöffnung berechnet und zum inneren Volumen des endgültigen Designs hinzugezahlt werden. Kalkulieren Sie die außeren Dimensionen von der Öffnung und multifizierten Sie "X x Y x Z"; wandeln Sie diese Zahl in Kubikfu um; z. B. die KMW10 Außenabmessungen des kleinen, komplexen Gehäuses mit Luftraum sind, unter Verwendung von 1,9 cm (3/4") marinelauglichem Sperholz: [(1,5)^+ + 1,5)^ gesamte Wandstarke) x (10,5" + 1,5" gesamte MDF-Plattenstarke) x 14,5" x (1 ft³ / 1728 in²) = 0,30 ft³, und fügen Sie diese Zahl dem inneren Volumen des Gehäuses hinzur; KMW10's 1,25 ft³ + 0,30 ft³ = 1,55 ft³. Auf Grund der natwendigen Länge von diesen Öffnungen sollen sie die Öffnung entlang des Bodens und der hinteren Wände fällen. Bei diesen Modelen ware die Verwendung runder Reff exöffnungen unpraktisch.

Be der Installation dar die Reif exofnung nicht gegen eine feste Oberfläche, wie eine Innverstrebung, Rückseite, tragende Wand, einen Sitz oder eine Innverkeidung des Boots ausgerichtet sein. Die Reif exofnung dar nicht verdeckt sein. Nehmen Sie die keinste Abmessung der rechtegigen Reif exofnung als Minimalabstand zwischen der Reif exofnung und einer festen Oberfläche, um einen freien Luftstrom sicherzustellen.

Der Hub der Ret exftnung must berechnet und zum inneren Volumen des enogutigen Design hinzugezahrt werden. Die Abmessungen for X, Y und Z konnen je nach Materialstärke variieren.

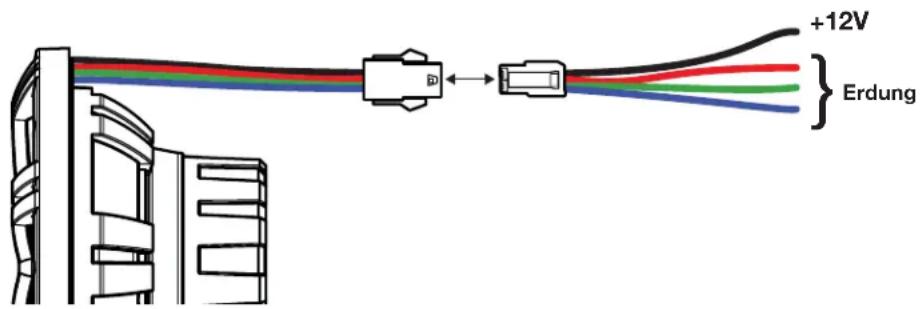

LED-Verdrahtung: Bei Verkablung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drahte sind Erdungsdrähte. Je nach Verdrahtungskonf guration sind sieben Farben vorhenden. KICKER empfähil die Verwendung der KMLC-Beleuchtungssteuereinheit (separatehlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten.

Rot Rot

Grün Grün

Blau Blau

Rot/Grün Lindgrün

Rot/Blau Magenta

Blau/Grün Aquamarin

Rot/Grün/Blau Blau-Weiß

Bei spezifischen oder offen den Fragen senden Sieitte eine E-mail an [e-mail] oder kontaktieren Sie den technischen Support Telefonisch unter [phone].

Hinweis: KICKER Marine Laufsprecher entsprachen den bzw. übertraffen die Industriestandards fur Luftfechtigkeit und Korrosion sowie Materialzersetzung aufgrund von UV Belastung. Änderungen an Spezif kationen und Leistungswerten vorbonhalten.

Bilb bosuchen Si ourso Wsbio www.kicker.com um aktuel Information zu erhalon. Bonzion Sie nur Originalzubehorfele und Kabel von KICKER, um die bleste Leistung Ihres neuen KICKER Subwooers zu erzielen. Nach etwa zwei Wochen ereiert der Subwoofer die optimale Basselstung. Die Verwendung eines Subsonic-Filter stener die Belastbarkeit deutlich. Die Belastungswerte in dieser Tabelle basieren auf der Verwendung eines Subsonic Fiter (25 Hz, 24 dB pro Oktave).

KICKER

Nennen Semi liven Internationale KICKF-Hachandler oder Vertrieb Konkdt auf um Deta s über die Garantieleistungen in Thern Land zu oflaren.

WANrRnK: KICKER-Treiber konen den Schalpege erzauugen, der zu peramerten Genrschaden fchren karnl Wenn Sie ein System auf onn Pogc stcn, ccr horbarv Zorumionn orzugt, schoct das Ihrn Chor mahr, als cin nicht vortcrtos System auf dem glichen Laustalkepege. Ds Soermerzschwelle ist imme rane Anlage dafar, daes the Schalpege zu laut ic und zu peramerten Gnschaden Lohnen kann. Seen Sie bei der Laustalkee anstellung bille verinflig!

Der Stogen "Trolbostoff for Ivin' Loue" bezicht auf die mit den KICKER-Aurosteroseysoenon aszzieftede Lobensmae und die Tetsache, dass wir unsacr Kundor omudgen, in ac on Aspotcr hisns Lebsnach dem Boston (LvN' Loud) zu stebon. Die Laursprocnor und Varstafkcr von KICKER sind auf dem Mark fur Auto-Soundsystema fuhrend und stellen smit der Trolbostf' fur das Autorecoorcbnis Unecr an der Wir ompfchtd anlrcn Kundcr sich bezgiclr der zuglassaren und passionen Leutstarkopogel aufeithall des Autcr an die 1000en Lmivorscriften zu haltten.
