MANUAL DE USUARIO L7 SoloBaric L7S124 KICKER

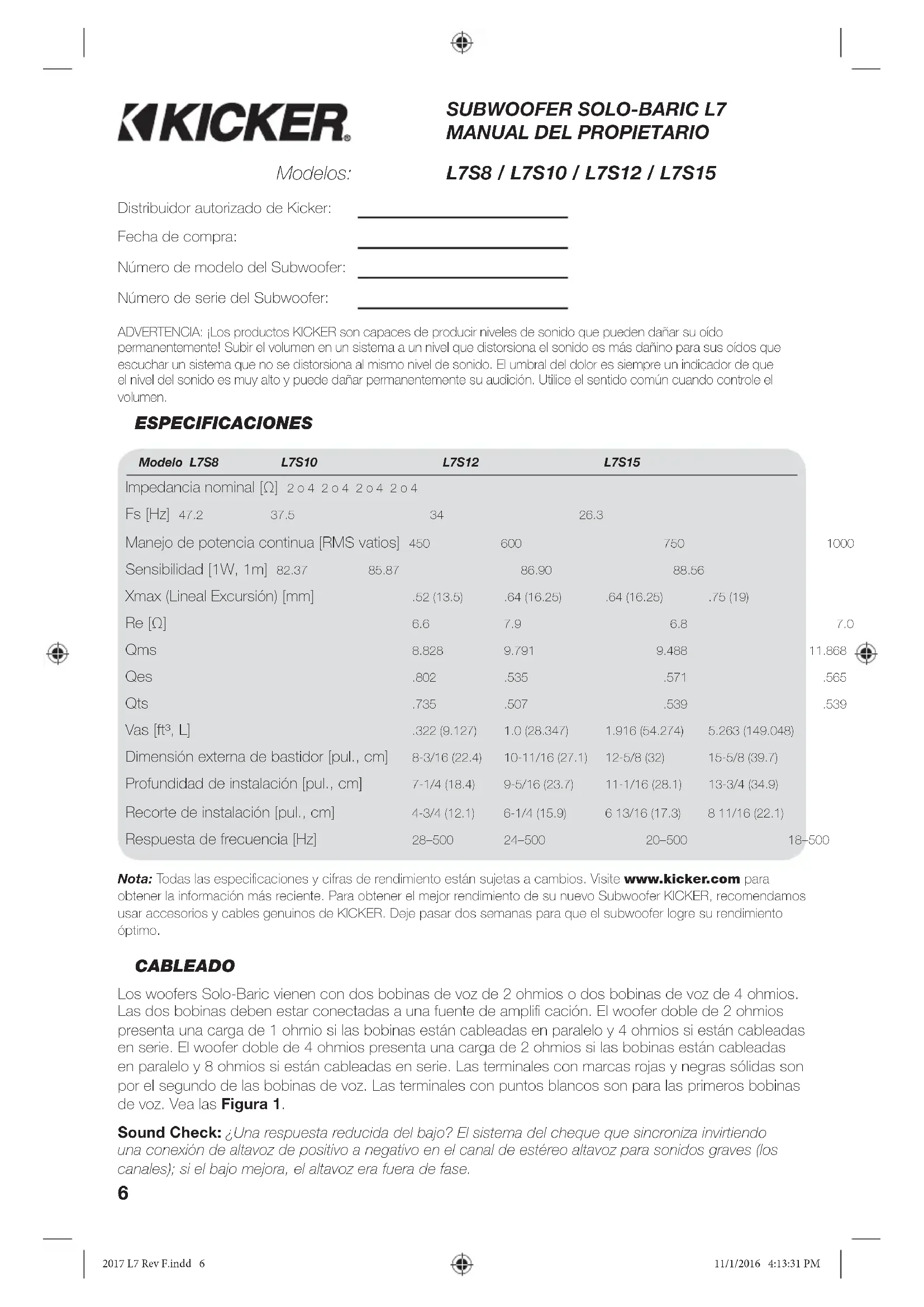

Distribuidor autorizado de Kicker: Fecha de compra: Número de modelo del Subwoofer: Número de serie del Subwoofer: Modelo L7S8 L7S10 L7S12 L7S15 Impedancia nominal [Ω] 2 o 4 2 o 4 2 o 4 2 o 4 Fs [Hz] 47.2 37.5 34 26.3 Manejo de potencia continua [RMS vatios] 450 600 750 1000 Sensibilidad [1W, 1m] 82.37 85.87 86.90 88.56 Xmax (Lineal Excursión) [mm] .52 (13.5) .64 (16.25) .64 (16.25) .75 (19) Re [Ω] 6.6 7.9 6.8 7.0 Qms 8.828 9.791 9.488 11.868 Qes .802 .535 .571 .565 Qts .735 .507 .539 .539 Vas [ft³, L] .322 (9.127) 1.0 (28.347) 1.916 (54.274) 5.263 (149.048) Dimensión externa de bastidor [pul., cm] 8-3/16 (22.4) 10-11/16 (27.1) 12-5/8 (32) 15-5/8 (39.7) Profundidad de instalación [pul., cm] 7-1/4 (18.4) 9-5/16 (23.7) 11-1/16 (28.1) 13-3/4 (34.9) Recorte de instalación [pul., cm] 4-3/4 (12.1) 6-1/4 (15.9) 6 13/16 (17.3) 8 11/16 (22.1) Respuesta de frecuencia [Hz] 28–500 24–500 20–500 18–500 L7S8 / L7S10 / L7S12 / L7S15Modelos: Nota: Todas las especifi caciones y cifras de rendimiento están sujetas a cambios. Visite www.kicker.com para obtener la información más reciente. Para obtener el mejor rendimiento de su nuevo Subwoofer KICKER, recomendamos usar accesorios y cables genuinos de KICKER. Deje pasar dos semanas para que el subwoofer logre su rendimiento óptimo. Sound Check: ¿Una respuesta reducida del bajo? El sistema del cheque que sincroniza invirtiendo una conexión de altavoz de positivo a negativo en el canal de estéreo altavoz para sonidos graves (los canales); si el bajo mejora, el altavoz era fuera de fase. ADVERTENCIA: ¡Los productos KICKER son capaces de producir niveles de sonido que pueden dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el sonido es más dañino para sus oídos que escuchar un sistema que no se distorsiona al mismo nivel de sonido. El umbral del dolor es siempre un indicador de que el nivel del sonido es muy alto y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen. 2017 L7 Rev F.indd 62017 L7 Rev F.indd 6 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM7

NOTAS CONSTRUCCIÓN CAJAS

Use siempre Plancha de Fibra de Densidad Media (Medium Density Fiberboard, MDF) de por lo menos 3/4 de plg. (1.9 cm) de grosor y asegúrese de que las juntas están bien unidas y bien selladas. El soporte de cartón que viene dentro de la caja de envío del Solo-Baric se puede usar como plantilla para cortar el agujero de montaje del altavoz en la caja que usted construya. Después de marcar el bafl e con la plantilla, corte justo sobre la línea para hacer la abertura de tamaño correcto. Todos estos diseños necesitan cierta medida de refuerzo interno. Agregue escuadras de 5 x 5 cm (2 x 2 plg.) a 8 x 8 cm (3 x 3 plg.) entre cada uno de los paneles grandes sin soporte. Vea la Figura 3. Todas las cantidades en pies cúbicos (L) dadas en las páginas siguientes incluyen el desplazamiento del woofer. En las cajas con puertos, el desplazamiento del puerto debe agregarse al diseño fi nal. Calcule las dimensiones exteriores del puerto y multiplique “X x Y x Z”, y agregue este número al volumen interno de la caja. Vea la Figura 4. A causa de la longitud necesaria de estos puertos, usted puede doblar el puerto por las paredes del fondo y la espalda. No es práctico usar puertos redondos en estos diseños. Figura 1 Cableado en serie Cableado en paralelo Figura 2 Dimensiones del Corte Doble bobina de voz de 2 = Carga de 4 Doble bobina de voz de 4 = Carga de 8 Doble bobina de voz de 2 = Carga de 1 Doble bobina de voz de 4 = Carga de 2 L7S8 L7S10 L7S12 L7S15 13 3/4” (34.9 cm) 11 1/16” (28.1 cm) 9 5/16” (23.7 cm) 7 1/4” (18.4 cm) 13 3/4” (34.9 cm) 11 1/16” (28.1 cm) 9 5/16” (23.7 cm) 7 1/4” (18.4 cm) Rincón de Radio: L7S8 - 1.5” (38.1mm) L7S10 - 1.5” (38.1mm) L7S12 - 1.75” (44.5mm) L7S15 - 1.7” (43.2mm) coil 1+ coil 1+ coil 2+ coil 2+ amplifi cador + amplifi cador + amplifi cador - amplifi cador - coil 2- coil 2- coil 1- coil 1- 2017 L7 Rev F.indd 72017 L7 Rev F.indd 7 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM8 No instale una caja con puerto contra una superfi cie sólida, tal como un soporte interior, un panel trasero, la pared de la cajuela, el asiento o un panel interior del vehículo. La abertura del puerto debe mantenerse sin obstrucciones. La menor dimensión del puerto rectangular o el diámetro del puerto redondo debe ser igual a la distancia mínima entre el puerto y cualquier otra superfi cie para que no se restrinja el fl ujo de aire. Si prefi ere una respuesta de bajos ultrasuave, debe llenar holgadamente la caja del Solo-Baric con polifi l (fi bra de relleno de poliéster). En los diseños con puerto es necesario cubrir la entrada del puerto (dentro de la caja) con tela de ferretería, tela de alambre o metal expandido para evitar que el polifi l se salga por la abertura del puerto. El polifi l disminuirá levemente la efi ciencia, pero profundizará y extenderá la respuesta de bajos. Para obtener más consejos sobre construcción de cajas, haga clic en la lengüeta SUPPORT de la página web de Kicker, www.kicker.com. Escoja el enlace Technical Support (Apoyo técnicos) y luego transfi era el manual técnico del Solo-Baric de Kicker, o haga clic en Tech Tips (consejos técnicos) y transfi era el documento Tech Tips en pdf. Si tiene preguntas específi cas comuníquese con Servicios Técnicos en correo electrónico a [e-mail].

APLICACIONES EN CAJAS SELLADAS

Modelo Volumen, pies (L) Procesamiento de potencia

Dimensiones del panel para las cajas selladas mínimas recomendadas con MDF de 3/4 de plg (Figura 5) Sellado Minimum Sellado Maximum 2017 L7 Rev F.indd 82017 L7 Rev F.indd 8 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM9 El Solo-Baric de Kicker ha sido diseñado para dar más rendimiento que un altavoz equivalente redondo y es asombroso cuando se usa en las cajas selladas recomendadas. Estas recomendaciones de cajas selladas dan la respuesta más suave con la mayor energía a frecuencias realmente bajas; entre 20 y 30 Hz. Estas cajas producen enormes cantidades de bajos de alto impacto y se pueden hacer funcionar a niveles punitivos de potencia de amplifi cador. El sistema de suspensión de alto rendimiento del Solo-Baric puede funcionar en cajas selladas grandes. Esta aplicación de caja de máximo volumen es ideal para instalaciones de ultra Calidad de Sonido (Sound Quality, SQ). La caja Maximum genera una curva de respuesta muy plana y una gran extensión de bajos de subwoofer. Los woofers Solo-Baric también tienen buen rendimiento en cualquier caja sellada de un tamaño entre Minimum y Maximum. Estos sistemas tienen algunos de los benefi cios de los dos diseños: la Minimum produce bajos de alto impacto y la Maximum genera prolongación de frecuencias bajas. En general, el sistema suena como suena la caja recomendada de tamaño más parecido. Estas recomendaciones de volumen de caja son para los espacios de aire dentro de la caja e incluyen el desplazamiento del woofer. Todas las cajas selladas deben tener 50% de espacio lleno de polifi l no compactado. No haga que el espacio de aire sea más grande de lo recomendado.

CAJAS VENTILADAS APLICACIONES

Este es el tipo de caja preferida para producir bajos escandalosos y de alto rendimiento a la hora de competir por el mejor nivel de presión de sonido (Sound Pressure Level, SPL). Si tiene espacio sufi ciente y quiere aprovechar al máximo su L7 Subwoofer, pruebe una de estas cajas. No se verá defraudado. El diseño de la Minimum ventilada aumenta la efi ciencia de los bajos y cabe en muchos espacios limitados. Aunque es la más pequeña de las cajas con puerto recomendadas, la salida de 30 a 80 Hz es considerablemente mayor que la de las cajas selladas. Los SPL / Deep Bass diseños con puerto tienen proporcionalmente más rendimiento en este aspecto. La SPL/Deep Bass es la caja más grande y más efi ciente. Ventilada Minimum L7S8 L7S10 L7S12 L7S15 Caja Volumen, pies (L) .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85) La apertura del puerto, in x in (cm x cm) 1.5x9.5 (3.8x24) 2.5x11.25 (6.4x29) 2.5x13.25 (6.4x34) 2.5x16.25 (6.4x41) Puerto de Longitud, in (cm) 19.25 (49) 19.75 (50) 22.5 (57) 19.5 (50)Procesamiento de potencia, RMS 375 450 600 750 Ventilada Maximum L7S8 L7S10 L7S12 L7S15 Caja Volumen, pies (L) 1 (28.32) 2.25 (63.7) 3.25 (92) 6.0 (170) La apertura del puerto, in x in (cm x cm) 2x9.5 (5.1x24) 3x11.25 (7.6x29) 3x13.25 (7.6x34) 3.5x16.25 (8.9x41) Puerto de Longitud, in (cm) 21.25 (54) 18 (46) 14.5 (37) 13.75 (35) Procesamiento de potencia, RMS 375 450 600 750 Figura 5
