Caractéristiques Techniques	Subwoofer de 12 pouces, impédance de 2 ohms, puissance RMS de 1200 watts, puissance maximale de 2400 watts.
Type de Caisson	Caisson de basses en configuration scellée ou bass-reflex.
Utilisation	Idéal pour les systèmes audio de voiture, offrant des basses profondes et puissantes.
Maintenance	Vérifier régulièrement les connexions et l'état du câblage, nettoyer le caisson pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance recommandée pour éviter d'endommager le subwoofer.
Informations Générales	Conçu pour une performance optimale dans des environnements audio exigeants, compatible avec la plupart des amplificateurs.

FOIRE AUX QUESTIONS - L7 SoloBaric L7S124 KICKER

Quel type d'amplificateur est recommandé pour le KICKER L7 SoloBaric L7S124 ?

Il est recommandé d'utiliser un amplificateur capable de délivrer entre 600 et 1200 watts RMS pour un fonctionnement optimal du KICKER L7S124.

Comment connecter le KICKER L7S124 à mon système audio ?

Vous devez connecter le câble positif de l'amplificateur au terminal positif du caisson, et le câble négatif au terminal négatif. Assurez-vous que l'amplificateur est éteint lors de la connexion.

Quelles sont les dimensions du KICKER L7S124 ?

Le KICKER L7S124 a un diamètre de 30,5 cm (12 pouces) et une profondeur de 21,4 cm (8,4 pouces).

Puis-je utiliser le KICKER L7S124 dans un caisson de basses scellé ?

Oui, le KICKER L7S124 peut être utilisé dans un caisson scellé, mais il est recommandé d'utiliser un caisson bass-reflex pour maximiser la performance des basses.

Quel est le poids du KICKER L7S124 ?

Le KICKER L7S124 pèse environ 10,4 kg.

Comment régler le niveau des basses sur mon amplificateur après avoir installé le KICKER L7S124 ?

Commencez par régler le niveau de gain de votre amplificateur à un niveau bas, puis augmentez progressivement jusqu'à ce que vous atteigniez le niveau de basses désiré, tout en évitant la distorsion.

Quel type de câblage dois-je utiliser pour le KICKER L7S124 ?

Utilisez des câbles de haut-parleur de calibre 12 ou 14 pour assurer une bonne conductivité et minimiser la résistance.

Le KICKER L7S124 est-il résistant à l'eau ?

Non, le KICKER L7S124 n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité et à l'eau.

Que faire si le son est distordu ou coupé lors de l'utilisation du KICKER L7S124 ?

Vérifiez d'abord les connexions et assurez-vous que l'amplificateur n'est pas surchargé. Ajustez le gain de l'amplificateur et assurez-vous que la fréquence de coupure est correctement réglée.

Où puis-je trouver des pièces de rechange pour le KICKER L7S124 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de KICKER ou auprès de revendeurs agréés.

MODE D'EMPLOI L7 SoloBaric L7S124 KICKER

Manuel d’utilisation | Française

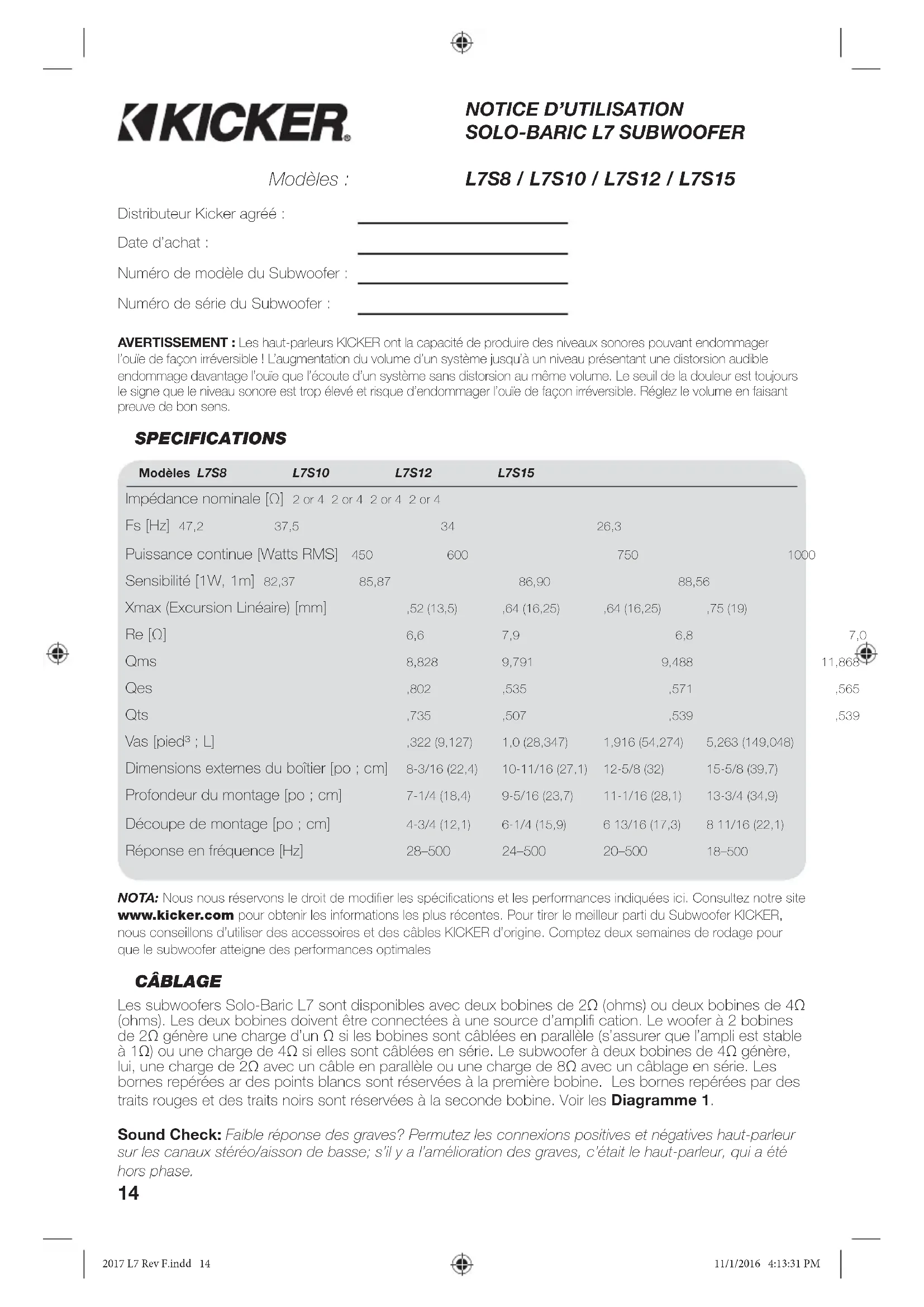

2017 L7 Rev F.indd 132017 L7 Rev F.indd 13 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM14 SPECIFICATIONS CÂBLAGE Les subwoofers Solo-Baric L7 sont disponibles avec deux bobines de 2Ω (ohms) ou deux bobines de 4Ω (ohms). Les deux bobines doivent être connectées à une source d’amplifi cation. Le woofer à 2 bobines de 2Ω génère une charge d’un Ω si les bobines sont câblées en parallèle (s’assurer que l’ampli est stable à 1Ω) ou une charge de 4Ω si elles sont câblées en série. Le subwoofer à deux bobines de 4Ω génère, lui, une charge de 2Ω avec un câble en parallèle ou une charge de 8Ω avec un câblage en série. Les bornes repérées ar des points blancs sont réservées à la première bobine. Les bornes repérées par des traits rouges et des traits noirs sont réservées à la seconde bobine. Voir les Diagramme 1.

Distributeur Kicker agréé : Date d’achat : Numéro de modèle du Subwoofer : Numéro de série du Subwoofer : Modèles L7S8 L7S10 L7S12 L7S15 Impédance nominale [Ω] 2 or 4 2 or 4 2 or 4 2 or 4 Fs [Hz] 47,2 37,5 34 26,3 Puissance continue [Watts RMS] 450 600 750 1000 Sensibilité [1W, 1m] 82,37 85,87 86,90 88,56 Xmax (Excursion Linéaire) [mm] ,52 (13,5) ,64 (16,25) ,64 (16,25) ,75 (19) Re [Ω] 6,6 7,9 6,8 7,0 Qms 8,828 9,791 9,488 11,868 Qes ,802 ,535 ,571 ,565 Qts ,735 ,507 ,539 ,539 Vas [pied³; L] ,322 (9,127) 1,0 (28,347) 1,916 (54,274) 5,263 (149,048) Dimensions externes du boîtier [po; cm] 8-3/16 (22,4) 10-11/16 (27,1) 12-5/8 (32) 15-5/8 (39,7) Profondeur du montage [po; cm] 7-1/4 (18,4) 9-5/16 (23,7) 11-1/16 (28,1) 13-3/4 (34,9) Découpe de montage [po; cm] 4-3/4 (12,1) 6-1/4 (15,9) 6 13/16 (17,3) 8 11/16 (22,1) Réponse en fréquence [Hz] 28–500 24–500 20–500 18–500 L7S8 / L7S10 / L7S12 / L7S15Modèles : NOTA: Nous nous réservons le droit de modifi er les spécifi cations et les performances indiquées ici. Consultez notre site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER, nous conseillons d’utiliser des accessoires et des câbles KICKER d’origine. Comptez deux semaines de rodage pour que le subwoofer atteigne des performances optimales Sound Check: Faible réponse des graves? Permutez les connexions positives et négatives haut-parleur sur les canaux stéréo/aisson de basse; s’il y a l’amélioration des graves, c’était le haut-parleur, qui a été hors phase.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager

l’ouïe de façon irréversible! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant preuve de bon sens. 2017 L7 Rev F.indd 142017 L7 Rev F.indd 14 11/1/2016 4:13:31 PM11/1/2016 4:13:31 PM15

REMARQUES CONSTRUCTION CAISSON

Utilisez toujours des panneaux de fi bres de densité moyenne d’au moins 19 mm d’épaisseur et assurez- vous que tous les joints sont solides et bien étanches. Le gabarit en carton à l’intérieur de l’emballage du Solo-Baric peut servir de modèle de découpe du trou de montage du haut-parleur dans le caisson. Après avoir dessiné la découpe sur le panneau à l’aide du gabarit, coupez en suivant bien la ligne afi n d’obtenir une découpe de la bonne taille pour le saladier du Solo-Baric. Quel que soit le type de caisson, des renforts internes sont requis. Ajoutez des renforts triangulaires de dimensions comprises entre 5 cm x 5 cm et 8 cm x 8 cm entre les panneaux non soutenus. Voyez le diagramme 3. Toutes les valeurs en pieds cubes (L) indiquées dans les pages ci-dessous comprennent le déplacement du haut-parleur. Pour les caissons résonnants, le déplacement de l’évent doit être ajouté dans le calcul fi nal. Utiliser les dimensions extérieures du évents et multiplier “X x Y x Z” et ajoute ce nombre au volume interne du caisson. Voyez le diagramme 4. Avec les caissons de ce type, des évents circulaires ne sont pas pratiques. Les valeurs indiquées pour des évents rectangulaires donnent les meilleurs résultats. Diagramme 1 Câblage en série Câblage en parallèle Diagramme 2 Dimensions Découpe Doubles bobines de 2Ω = charge de 4Ω Doubles bobines de 4Ω = charge de 8Ω Doubles bobines de 2Ω = charge de 1Ω Doubles bobines de 4Ω = charge de 2Ω L7S8 L7S10 L7S12 L7S15 13 3/4” (34.9 cm) 11 1/16” (28.1 cm) 9 5/16” (23.7 cm) 7 1/4” (18.4 cm) 13 3/4” (34.9 cm) 11 1/16” (28.1 cm) 9 5/16” (23.7 cm) 7 1/4” (18.4 cm) Rayon du Coin : L7S8 - 1.5” (38.1mm) L7S10 - 1.5” (38.1mm) L7S12 - 1.75” (44.5mm) L7S15 - 1.7” (43.2mm) coil 1+ coil 1+ coil 2+ coil 2+ amp + amp + amp - amp - coil 2- coil 2- coil 1- coil 1- 2017 L7 Rev F.indd 152017 L7 Rev F.indd 15 11/1/2016 4:13:32 PM11/1/2016 4:13:32 PM16 N’installez pas une ouverture d’évent contre une surface pleine telle qu’un renfort interne, un panneau arrière, une paroi de camionnette, un siège ou un panneau interne de véhicule. L’ouverture de l’évent doit être maintenue dégagée. Laissez une distance au moins égale à la plus petite dimension de l’évent rectangulaire ou au diamètre de l’évent circulaire entre l’évent et toute surface pleine afi n d’assurer un écoulement d’air sans restriction. Si vous préférez une réponse ultra douce des graves, remplissez le caisson Solo-Baric de poly-fi l (rembourrage en polyester) sans tasser. Pour les modèles résonnants, l’extrémité de l’évent doit être couverte (à l’intérieur du caisson) de grillage métallique, grillage de basse-cour ou métal déployé afi n d’empêcher le poly-fi l d’être expulsé par l’évent. L’utilisation de rembourrage en poly-fi l réduit légèrement le rendement, mais rend la réponse des extrêmes graves plus profonde et plus soutenue. Pour obtenir d’autres conseils sur la construction du caisson, cliquez sur l’onglet SUPPORT de la page d’accueil Kicker, www.kicker.com. Sélectionnez le lien Technical Manuals et téléchargez le manuel technique KICKER Solo-Baric (format PDF), ou cliquez sur le lien Tech Tips pour télécharger le document PDF de conseils techniques Tech Tips. Si vous avez d’autres questions, [e-mail] d’e-mail.

Diagramme 3 Diagramme 4 D = 8 x 8cm pour L7S12, L7S15 D = 5 x 5cm pour L7S8, L7S10

Modèle Volume pied au cube (L) Puissance admissible

Dimensions de panneau pour enceintes hermétiques avec carton dur de densité moyenne d’une épaisseur de 1,9 cm (voir la Diagramme 5) Minimum Clos Maximum Clos 2017 L7 Rev F.indd 162017 L7 Rev F.indd 16 11/1/2016 4:13:32 PM11/1/2016 4:13:32 PM17 Conçu pour fournir une puissance supérieure à celle d’un haut-parleur circulaire équivalent, le Solo-Baric de Kicker assure un résultat étonnant lorsqu’il est installé dans l’un des caissons clos recommandés. Ces types de caissons clos donnent la réponse la plus douce avec une énergie accrue aux fréquences les plus basses, entre 20 et 30 Hz. Ils produisent des volumes considérables de graves à fort impact et peuvent être utilisées à de très hauts niveaux d’amplifi cation. Le système de suspension hautes performances du Solo-Baric permet une utilisation dans les caissons clos de grandes dimensions. Ce volume de caisson maximal est idéal pour les installations Maximum (qualité acoustique supérieure). Le caisson Maximum produit une courbe de réponse très plate et permet d’étendre considérablement les extrêmes graves. Les haut-parleurs d’extrêmes graves Solo-Baric fonctionnent également bien dans tout caisson clos de taille comprise entre les recommandations des modèles Minimum et Maximum. Ces systèmes présentent les avantages des deux modèles : le modèle Minimum produit des graves à fort impact et le modèle Maximum une extension dans les fréquences extrêmes graves. Globalement, le son du système ressemble beaucoup à celui du type de caisson dont il se rapproche le plus en termes de volume. Ces recommandations de caissons ont été calculées par rapport au volume d’air interne au caisson et comprennent le déplacement du haut-parleur. Tous les caissons clos doivent être remplis à 50 % de rembourrage en poly-fi l non tassé. N’augmentez pas le volume d’air au-delà de la valeur Maximum recommandée (volume de caisson maximal).

UTILISATION CAISSONS RÉSONNANTS

Ces caissons constituent le modèle de premier choix pour ceux qui veulent toujours davantage en matière de niveau et de qualité des graves. Si la place n’est pas limitée et que vous voulez tirer le maximum du L7 Subwoofer, essayez l’un de ces modèles. Vous ne serez pas déçu. Le modèle Minimum résonnant offre un rendement accru dans les graves et convient pour de nombreuses applications à espace disponible limité. Bien que ce soit le caisson résonnant recommandé le plus petit, la puissance de sortie de 30 à 80 Hz est consi-dérablement plus élevée que celle d’un caisson clos. Les deux autres modèles résonnants offrent des puissances proportionnellement plus élevées dans cette plage de fréquence cruciale. Le modèle de caisson SPL / Deep Bass est le plus grand et le plus effi cace. Minimum Résonnants L7S8 L7S10 L7S12 L7S15 Volume de Caisson, ft (L) ,66 (18,69) 1,25 (35,4) 1,75 (49,6) 3,0 (85) Port D’ouverture, pouce x pouce (cm x cm) 1,5x9,5 (3,8x24) 2,5x11,25 (6,4x29) 2,5x13,25 (6,4x34) 2,5x16,25 (6,4x41) Port Longueur, pouce (cm) 19,25 (49) 19,75 (50) 22,5 (57) 19,5 (50)Puissance admissible, RMS 375 450 600 750 Maximum Résonnants L7S8 L7S10 L7S12 L7S15 Volume de Caisson, ft (L) 1 (28,32) 2,25 (63,7) 3,25 (92) 6,0 (170) Port D’ouverture, pouce x pouce (cm x cm) 2x9,5 (5,1x24) 3x11,25 (7,6x29) 3x13,25 (7,6x34) 3,5x16,25 (8,9x41) Port Longueur, pouce (cm) 21,25 (54) 18 (46) 14,5 (37) 13,75 (35) Puissance admissible, RMS 375 450 600 750 Diagramme 5

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant

endommager l’ouïe de façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens! L’expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque KICKER d’équipements audio pour véhicules et a pour but d’encourager nos clients à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les haut-parleurs et amplifi cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “ dans l’aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l’extérieur des véhicules. 2017 L7 Rev F.indd 192017 L7 Rev F.indd 19 11/1/2016 4:13:32 PM11/1/2016 4:13:32 PM©2016 Stillwater Designs 2017 L7 Rev F.indd 202017 L7 Rev F.indd 20 11/1/2016 4:13:32 PM11/1/2016 4:13:32 PM
