BEDIENUNGSANLEITUNG RKB8100 V2 ROTEL
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
√ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
√ Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
√ Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
Notas Importantes

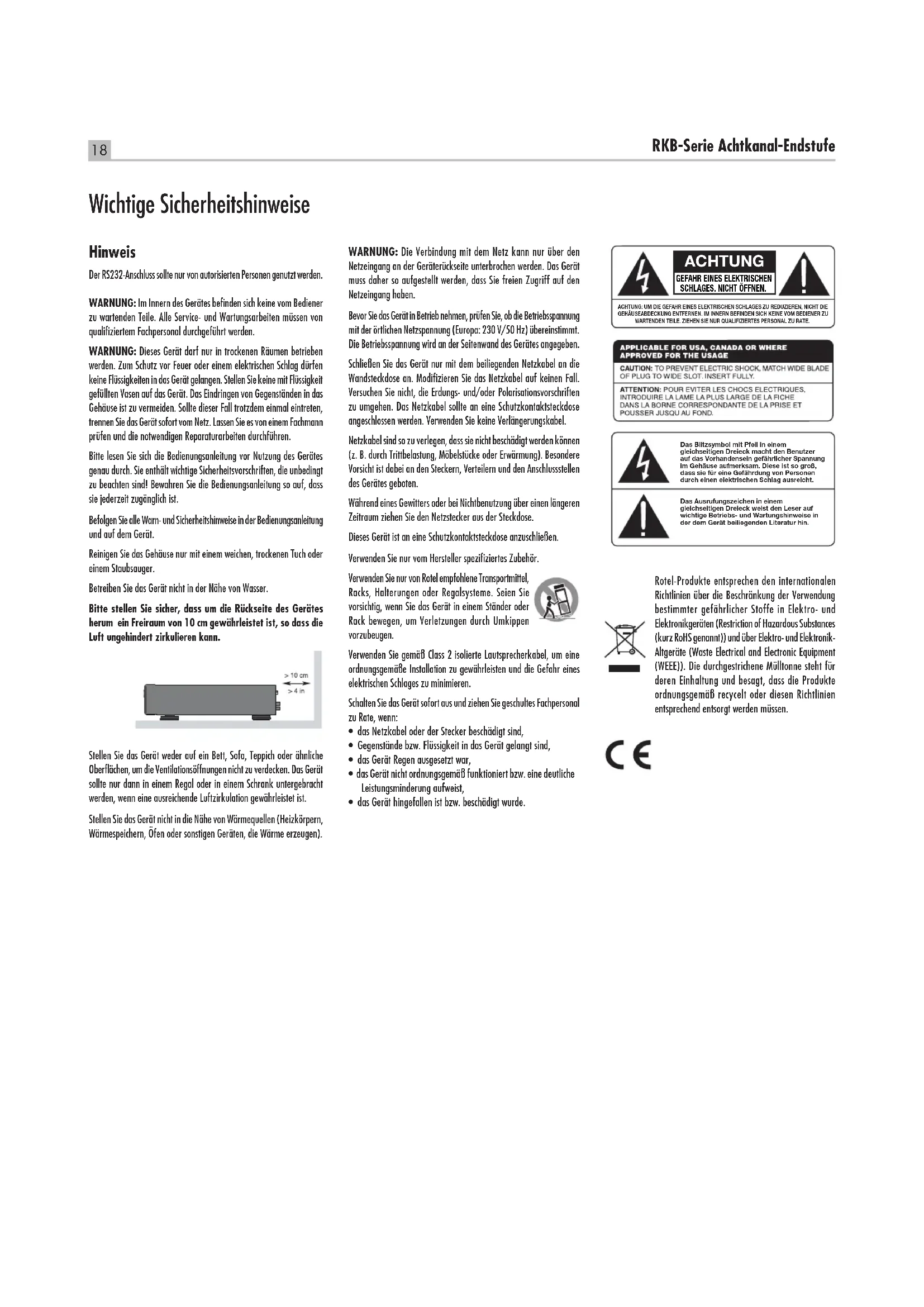

Wichtige Sicherheitshinweise
Hinweis
Der RS232-Anschluss sollte nur von autorisierten Personen genutzt werden.
WARNUNG: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.
WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.
Bitte lesen Sie sich die Bedienungsanleitung vor Nutzung des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.
Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.
Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.
Betreiben Sie das Gerät nicht in der Nähe von Wasser.
Bitte stellen Sie sicher, dass um die Rückseite des Gerätes herum ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann.
Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten, die Wärme erzeugen).
WARNUNG: Die Verbindung mit dem Netz kann nur über den Netzeingang an der Geräterückseite unterbrochen werden. Das Gerät muss daher so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben.
Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung (Europa: 230 V/50 Hz) übereinstimmt. Die Betriebsspannung wird an der Seitenwand des Gerätes angegeben.
Schließen Sie das Gerät nur mit dem beiliegenden Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.
Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraum ziehen Sie den Netzstecker aus der Steckdose.
Dieses Gerät ist an eine Schutzkontaktsteckdose anzuschließen.
Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
Verwenden Sie nur von Rotel empfohlene Transportmittel, Racks, Halterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewegen, um Verletzungen durch Umkippen vorzubeugen.
Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.
Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:
• das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
- das Gerät hingefallen ist bzw. beschädigt wurde.
ACHTUNG
GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICHT ÖFFNEN.
ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICHT DIE GEHÄUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU WARTENDEN TEILE. ZIEMEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreleck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht.
Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.
Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.
Inhaltsverzeichnis
Figure 1: Bedienelemente und Anschlüsse 3
Figure 2: Anschlussdiagramm 4
Wichtige Hinweise 5
Wichtige Sicherheitshinweise 18
Die Firma Rotel 19
Ein Wort zur Leistungsangabe....19
Zu dieser Anleitung 19
Einige Vorsichtsmaßnahmen 20
Aufstellung des Gerätes 20
Netzspannung und Bedienung 20
Netzeingang 20
Netzschalter und Betriebsanzeige ☐ 20
OFF/SIGNAL SENSE/12V TRIG-Wahlschalter 7 20
12V TRIGGER-Ein- und -Ausgang 7 21
Schutzschaltung 21
Verlinken der Eingänge 4 21
Mono-Schalter 21
Pegelsteller 21
Pre Out-Ausgänge 22
Optische Eingänge 22
Lautsprecherausgänge 22
Auswahl der Lautsprecher 22
Auswahl der Lautsprecherkabel 22
Polarität und Phasenabgleich 22
Anschließen der Lautsprecher 22
RS232-Anschluss 52 22
Lüfter 23
Störungssuche 23
Die Betriebsanzeige an der Gerätefront leuchtet nicht 23
Kein Ton 23
Die POWER-LED blinkt 23
Technische Daten 24
Die Firma Rotel
Unsere Geschichte begann vor über 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen Menschen echten Hörgenuss bereitet, denen gute Unterhaltung wichtig ist.
Rotel wurde von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.
Wir fühlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonders wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst wenig belasten.
Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class-D-Verstärker (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verstärker-Designs, ohne dabei an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schonen diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.
Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.
Dies sind zwar kleine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen sauberen und umweltfreundlichen Herstellungsprozess.
Vielen Dank, dass Sie sich für dieses Rotel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude daran haben werden.
Ein Wort zur Leistungsangabe
Die Ausgangsleistung der RKB-850 und der RKB-D850 wird mit 50 Watt pro Kanal, die der RKB-8100 und der RKB-D8100 mit 100 Watt angegeben, wenn alle acht Kanäle gleichzeitig die volle Ausgangsleistung liefern.
Rotel spezifiziert die Ausgangsleistung auf diese Weise, da nach unserer Erfahrung hiermit das tatsächliche Leistungspotenzial des Receivers oder Verstärkers widergespiegelt wird.
Beim Vergleich der technischen Daten verschiedener Hersteller sollten Sie sich darüber im Klaren sein, dass die Ausgangsleistung oftmals auf unterschiedliche Weise angegeben wird, so dass kein direkter Vergleich möglich ist. Wird die Ausgangsleistung beispielsweise bei einem aktiven Kanal gemessen, so liegt der Maximalwert höher.
Die Impedanz eines Lautsprechers steht für den elektrischen Widerstand oder die Last, die er für den Verstärker darstellt. Sie liegt in der Regel bei 8 oder 4 Ohm. Je geringer die Impedanz, desto höher ist die vom Lautsprecher benötigte Leistung. So ist für den Antrieb eines 4-Ohm-Lautsprechers die doppelte Leistung erforderlich wie für einen 8-Ohm-Lautsprecher.
Daher sind Rotel-Verstärker so ausgelegt, dass sie mit jedem Lautsprecher mit einer Impedanz zwischen 8 und 4 Ohm arbeiten können, wobei alle Kanäle dabei die angegebene Ausgangsleistung liefern. Da das Rotel-Design so optimiert wurde, dass der gleichzeitige Betrieb aller Kanäle möglich ist, kann Rotel die tatsächliche Ausgangsleistung für alle Kanäle angeben.
Um in den vollen Hörgenuss zu kommen, kann dies von entscheidender Bedeutung sein. So ist beispielsweise ein einzigartiges Heimkinoerlebnis nur dann möglich, wenn alle Kanäle in der Lage sind, die volle Ausgangsleistung zu liefern.
Zu dieser Anleitung
Vielen Dank, dass Sie sich für die Achtkanal-Endstufe der RKB-Serie von Rotel entschieden haben.
Die RKB-Endstufen sind ausgesprochen leistungsstark und überzeugen durch beste Audio-Performance. Dafür sorgen ein großzügig dimensioniertes Netzteil, erstklassige Bauteile und Rotels Balanced Design. Dank ihrer hohen Stromlieferfähigkeit können die RKB-Endstufen selbst anspruchsvolle Lautsprecher problemlos antreiben.
Beachten Sie, dass die RKB-Endstufen über eine ausgesprochen hohe Ausgangsleistung verfügen, so dass sie nur mit Lautsprechern kombiniert werden sollten, die dieser Ausgangsleistung auch standhalten. Sollten Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler.
Diese Endstufen sind einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Endstufen haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an und genießen Sie die Musik oder den Film.
Einige Vorsichtsmaßnahmen
WARNUNG: Um möglichen Beschädigungen Ihres Systems vorzubeugen, wenn Sie Lautsprecher oder sonstige Geräte daran anschließen bzw. davon trennen, schalten Sie ALLE Komponenten im System ab. Schalten Sie sie erst wieder ein, wenn Sie sichergestellt haben, dass alle Verbindungen ordnungsgemäß und sicher hergestellt worden sind. Achten Sie dabei besonders auf die Lautsprecherkabel. Lose Drähte dürfen weder andere Lautsprecherkabel noch das Gehäuse des Verstärkers berühren.
Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.
Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RKB-Endstufe für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.
Liegt Ihrer Endstufe eine Garantieanforderungskarte bei, so schicken Sie diese ausgefüllt ein. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen.
Aufstellung des Gerätes
Die Endstufe erwärmt sich während des normalen Betriebes. Diese Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen der Endstufe problemlos abgeführt werden. Die Ventilationsöffnungen an der Ober- und Unterseite dürfen nicht blockiert werden. Das Gerät ist möglichst an einem Ort aufzustellen, an dem rund um die Rückseite des Gerätes herum ein Freiraum von 10 cm und eine ausreichende Luftzirkulation gewährleistet ist. Beachten Sie dies beim Einbau in einen Schrank oder beim Aufeinanderstellen mehrerer Systemkomponenten.
Berücksichtigen Sie beim Aufbau das Gewicht der Endstufe. Sollten Sie die beiliegenden Rack-Halter nicht verwenden, so stellen Sie sicher, dass das Regal oder der Schrank auf das vergleichsweise hohe Gewicht der RKB ausgelegt ist. Bringen Sie das Gerät möglichst in speziellem HiFi-Mobiliar unter. So können Vibrationen, die den Klang beeinflussen, effektiv reduziert oder unterdrückt werden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.
Netzspannung und Bedienung
Netzeingang
Ihre Endstufe wird von Rotel so eingestellt, dass sie der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt) entspricht. Diese Einstellung ist auf der Seitenplatte angezeigt.
HINWEIS: Sollten Sie mit Ihrer Endstufe in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so dass sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Endstufengehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.
HINWEIS: Einige Produkte werden in unterschiedlichen Ländern verkauft, so dass mehr als ein Netzkabel beiliegt. Verwenden Sie das für Ihr Land/Ihre Region passende Kabel.
Aufgrund der hohen Aufnahmeleistung benötigt die Endstufe erhebliche Strommengen. Sie ist daher direkt an eine Wandsteckdose anzuschließen. Die RKB-Endstufe darf nur an eine Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die Endstufe sowie die anderen an sie angeschlossenen Komponenten liefern kann.
Stellen Sie sicher, dass die Endstufe vor dem Anschließen an das Netz abgeschaltet ist, sich der Netzschalter (POWER) 1 an der Gerätefront also in der AUS-Position befindet. Verbinden Sie nun das beiliegende Netzkabel mit dem Netzeingang 8 an der Geräterückseite und stecken Sie das andere Ende des Kabels in die Wandsteckdose.
Sind Sie für längere Zeit (wie beispielsweise während einer langen Urlaubsreise) nicht zu Hause, sollten Sie Ihre Endstufe sowie auch die anderen Audio- und Videogeräte aus Sicherheitsgründen vom Netz trennen.
Netzschalter und Betriebsanzeige 1
Der Netzschalter ist in die Gerätefront integriert. Drücken Sie ihn, um die Endstufe einzuschalten. Der Ring um den Schalter beginnt zu leuchten und blinkt 3-mal. Er zeigt damit an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter.
HINWEIS: Decken Sie die LED um den Netzschalter mit dem selbstklebenden Ring ab, falls die blaue LED zu hell leuchten sollte.
OFF/SIGNAL SENSE/12V TRIG-Wahlschalter 7
Die RKB-Endstufen verfügt an der Rückseite über einen Schalter mit drei Einstellmöglichkeiten (OFF für manuelles Einschalten des Gerätes sowie SIGNAL SENSE und 12V TRIG).
- Befindet sich der Schalter in der OFF-Position, kann die Endstufe ausschließlich manuell über den POWER-Schalter an der Gerätefront ein- und ausgeschaltet werden. Nutzen Sie diesen Modus, wenn die Endstufe an eine geschaltete Steckdose angeschlossen ist.
- Befindet sich der Schalter in der SIGNAL SENSE-Position, so schaltet sich die Endstufe automatisch ein, wenn ein Audiosignal an den Eingängen anliegt. Liegt nach etwa 10 Minuten kein Signal an, schaltet die Endstufe in die Signal Sense den Standby-Modus und die Betriebsanzeige an der Gerätefront dimmt. Der POWER-Schalter an der Gerätefront muss eingeschaltet sein, damit der Signal Sense-Modus funktioniert. Befindet sich der POWER-Schalter in der Aus-Position, ist die Endstufe abgeschaltet (unabhängig davon, ob ein Signal anliegt oder nicht).
- Befindet sich der Kippschalter in der ON-Position, wird die Endstufe automatisch eingeschaltet, wenn an der 3,5-mm- und mit IN gekennzeichneten 12V TRIGGER IN-Buchse ein 12V Trigger-Signal anliegt. Der Verstärker wird in den Standby-Modus gehen und die Betriebsanzeige an der Gerätefront zu dimmen, wenn die 12-Volt-Signal nicht vorhanden ist. Über den Netzschalter an der Gerätefront können Sie diese Funktion übergehen, so dass sie nur funktioniert, wenn die Endstufe vorher über den Netzschalter eingeschaltet wurde.
12V TRIGGER-Ein- und -Ausgang
An die mit IN gekennzeichnete Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel mit 3,5-mm-Klinkensteckern zur Übertragung eines 12V Trigger-Signals angeschlossen werden. Dazu ist der oben beschriebene Kippschalter in die ON-Position zu setzen. Dieser Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.
An die mit OUT gekennzeichnete Buchse kann ein weiteres Anschlusskabel mit 3,5-mm-Klinkensteckern angeschlossen werden, über das ein 12V Trigger-Signal zu anderen Komponenten geleitet werden kann. Das 12V-Ausgangssignal steht bereit, sobald ein 12V Trigger-Signal an der mit IN gekennzeichneten Buchse anliegt.
HINWEIS: Die maximale Stromstärke für den Trigger-Ausgang beträgt 10 mA.
Schutzschaltung 1
Die RKB-Endstufen verfügen über eine thermische Schutzschaltung und einen Überstromschutz. Hierdurch werden die Endstufen vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt.
Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte dennoch eine Störung auftreten, schaltet sich die Endstufe ab. Die POWERLED an der Gerätefront beginnt zu blinken.
Schalten Sie die Endstufe aus und lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten der Endstufe setzt sich die Schutzschaltung automatisch zurück, und die LED leuchtet.
In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.
Reagiert die Schutzschaltung immer wieder, ohne dass Sie die Fehlfunktion lokalisieren können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.
HINWEIS: Beim Verkabeln und Anschließen sollte das System generell abgeschaltet sein, um lauten Geräuschen, die weder für Ihr Gehör noch für Ihre Lautsprecher gut sind, vorzubeugen.
Die RKB-Endstufe verfügt über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind.
Darüber hinaus befinden sich an der Geräterückseite vier Gruppen von Stereo-Eingängen, die mit INPUT A, INPUT B, INPUT C und INPUT D gekennzeichnet sind, sowie ein Paar mit PRE OUT A gekennzeichnete Anschlussklemmen, die das an INPUT A anliegende Signal zu einer anderen Audiokomponente leiten.
Cinch-Eingänge 4
Für jedes der vier Verstärkerkanal-Paare stehen zwei Cinch-Eingänge zur Verfügung. Diese Cinch-Eingänge akzeptieren Audiosignale von Vorverstärkern bzw. Surround-Prozessoren. Verwenden Sie hochwertige Verbindungskabel, um eine erstklassige Klangqualität zu gewährleisten.
Verbinden Sie jeweils den Ausgang des linken Kanals Ihres Vorverstärkers mit dem Anschluss LEFT INPUT an der Endstufe. Schließen Sie den rechten Kanal Ihres Vorverstärkers an den Anschluss RIGHT INPUT an. Stellen Sie sicher, dass sich die Eingangswahlschalter rechts neben den Cinch-Eingängen in der STEREO-Position befinden.
Verlinken der Eingänge 4
Sie können die analogen und digitalen Eingänge auf andere Kanäle, indem Sie den LINK / Stereo-Schalter, um die Cinch-Eingänge für Kanal B, C und D an den LINK Position neben verknüpfen. Wenn dieser Schalter gesetzt, um die analoge und digitale Quelle des vorangegangenen Channel-Link wird für diesen Kanal verwendet werden. Keine Quelle-Eingang für einen Kanal erforderlich mit LINK aktiviert. Zum Beispiel, wenn Kanal C eingestellt, um die digitalen oder analogen Quelle von Kanal B LINK verwendet.
HINWEIS: Sowohl die analoge als auch die digitale an INPUT A angeschlossene Eingangsquelle kann mit INPUT B, C und D verlinkt werden.
Mono-Schalter 4
Die Signale des linken und rechten Cinch-Eingangs von Kanal INPUT A können zu einem Monosignal zusammengeführt werden, das dann beiden Lautsprechern zur Verfügung gestellt wird. Auch die mit INPUT A verlinkten Kanäle sind auf MONO geschaltet, wenn Sie den Schalter in die MONO-Position setzen.
Pegelsteller z
Über die an der Gerätefront befindlichen Steller (einer pro Kanal) können die Pegel eingestellt und auf diese Weise an die anderen Komponenten im System angepasst werden. Über den mit INPUT A gekennzeichneten Steller wird der Pegel des Kanals INPUT A verändert, über den mit INPUT B gekennzeichneten Steller der des Kanals INPUT B usw. Die Pegelsteller an der Gerätefront sind nicht gekennzeichnet. Wenn Sie aber von vorn auf die Gerätefront schauen, so befindet sich INPUT A ganz recht, INPUT B links neben INPUT A usw. Drehen Sie die Pegelsteller mit einem kleinen Schlitzschraubendreher im Uhrzeigersinn, um den Pegel zu erhöhen und gegen den Uhrzeigersinn, um den Pegel zu reduzieren.
Pre Out-Ausgänge 3
Über diese beiden Cinch-Ausgänge können die Eingangssignale unverändert zu einer anderen Audiokomponente geleitet werden. So kann z. B. eine zusätzliche Endstufe zum Betrieb weiterer Lautsprecher angeschlossen werden. Jedes Eingangssignal am Kanal INPUT A steht auch an den PRE Out-Ausgängen zur Verfügung. Diese beiden Anschlüsse werden in der Regel genutzt, wenn die Endstufe Teil eines Multiroom-Systems ist.
HINWEIS: Wir empfehlen, maximal 8 RKB-Endstufen in Reihe zu schalten.
HINWEIS: Das Drücken des MONO-Schalters hat keinen Einfluss auf die Pre Out-Ausgänge.
Optische Eingänge 4
Nur für RKB-D850 und RKB-D8100
An der Geräterückseite befindet sich ein mit OPTICAL gekennzeichneter Digitaleingang für jeden Kanal. Verbinden Sie die Optical PCM-Ausgänge Ihrer Quelle mit diesen Buchsen. Die Digitalsignale werden decodiert und über die RKB-D850 bzw. die RKB-D8100 wiedergegeben. Die RKB kann PCM-Signale bis zu 24 Bit, 192 kHz decodieren.
HINWEIS: Der mit OPTICAL gekennzeichnete Eingang wird automatisch ausgewählt, sobald ein Digitalsignal erkannt wird. Einige Quellen senden weiterhin ein Signal, auch wenn kein Audiosignal übertragen wird. Beispielsweise senden einige CD-Player weiterhin ein Signal, auch wenn die CD-Wiedergabe unterbrochen oder gestoppt wurde. In einigen Fällen ist es erforderlich, die Digitalquelle abzuschalten oder sogar das optische Kabel zu entfernen, um auf den analogen Cinch-Eingang zurückschalten zu können.
Lautsprecherausgänge
Siehe Abbildung 2
Die RKB-Endstufe verfügt über vier Gruppen von Lautsprecheranschlussklemmen. Diese Lautsprecheranschlüsse können in unterschiedlichen Konfigurationen genutzt werden. In Figure (Abbildung) 2 ist nur ein Beispiel dargestellt, bei dem sechs Lautsprecher zum System gehören. Bei Bedarf können die beiden nicht genutzten Kanäle zum Antrieb von zwei weiteren Lautsprechern genutzt werden.
Auswahl der Lautsprecher
Die nominale Impedanz des(der) an die RKB angeschlossenen Lautsprechers (Lautsprecher) sollte mindestens 4 Ohm betragen. Sie sollten pro Ausgangskanal nicht mehr als ein Lautsprecherpaar anschließen, da die RKB-Endstufe sonst Schaden nehmen könnte. Die Werte für die Lautsprecherimpedanz sind sehr ungenau. Im Normalfall stellen aber nur sehr wenige Lautsprecher ein Problem für die RKB-Endstufen dar. Wenden Sie sich bei Fragen an Ihren autorisierten Rotel-Fachhändler.
Auswahl der Lautsprecherkabel
Verbinden Sie die RKB und die Lautsprecher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, "Klingeldraht" wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachmann wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.
Polarität und Phasenabgleich
Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.
Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Lautsprecher und Verstärker auf die gleiche Polung.
Anschließen der Lautsprecher ☐
Schalten Sie vor dem Anschließen der Lautsprecher alle Komponenten aus. Die RKB verfügt an der Rückseite über ein Paar farbig gekennzeichnete Anschlussklemmen pro Kanal. An diese Anschlussklemmen können blanke Drähte oder Kabelschuhe angeschlossen werden.
Führen Sie das Kabel von der RKB zu den Lautsprechern. Lassen Sie genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen.
Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest.
Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest.
HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.
RS232-Anschluss 5
Die RKB-Endstufe kann in Automatisierungssystemen über eine RS232-Schnittstelle gesteuert werden. Der RS232-Eingang kann an der Geräterückseite über ein Standard-DB-9-Kabel (Buchse/Stecker) angeschlossen werden.
Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei Ihrem autorisierten Rotel-Fachhändler.
Lüfter
In die RKB-Endstufe sind zwei Lüfter integriert, durch die die vom Netzteil und den Verstärkermodulen abgegebene Wärme abgeführt wird. Die Lüfter arbeiten mit NORMALER Geschwindigkeit, wenn die RKB eingeschaltet ist und sich nicht im Standby-Betrieb befindet. Die Lüfter schalten automatisch auf HOCHGESCHWINDIGKEIT, wenn die internen Thermostate die entsprechenden Signale senden.
HINWEIS: Je nach Aufstellungsort kann es sein, dass die Lüfter regelmäßig gereinigt werden müssen, um eine ordnungsgemäße Belüftung sicherzustellen. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.
Störungssuche
Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zurückzuführen. Tritt ein Problem auf, isolieren Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente, suchen nach der Ursache für die Störung und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu hören, so gehen Sie folgendermaßen vor:
Die Betriebsanzeige an der Gerätefront leuchtet nicht
Die RKB-Endstufe bekommt keinen Netzstrom. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sicher, dass der Netzschalter an der Gerätefront gedrückt wurde (EIN-Position). Nutzen Sie die 12V Trigger-Funktion, so stellen Sie sicher, dass am 12V TRIGGER IN-Anschluss an der Rückseite ein Trigger-Signal anliegt.
Kein Ton
Bekommt die Endstufe Strom und ist trotzdem kein Ton zu hören, prüfen Sie die POWER-LED an der Gerätefront. Blinkt sie, lesen Sie den Abschnitt unten. Falls nicht, prüfen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten.
Die POWER-LED blinkt
Die POWER-LED an der Gerätefront blinkt, wenn die Schutzschaltkreise der RKB reagieren. Dies kommt in der Regel nur vor, wenn beispielsweise die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Lautsprechern nicht ordnungsgemäß ist oder die Endstufe extrem belastet wurde. Schalten Sie das System aus und warten Sie, bis die Endstufe sich abgekühlt hat. Anschließend drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen zurückzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selber.
Technische Daten
RKB-850
Dauerausgangsleistung 50 Watt/Kanal (8 Kanäle aktiv) (20 Hz - 20 kHz, Klirrfaktor <0, 1 %, 8 Ohm)
Gesamtklinrfaktor (20 Hz - 20 kHz, 8 Ohm) < 0,08 %
Intermodulationsverzerrung < 0,08 % (60 Hz : 7 kHz, 4:1)
Dämpfungsfaktor > 150
Eingangsimpedanz/-empfindlichkeit 100k Ohm/0,6 V
Verstärkung 30 dB
Frequenzgang 20 Hz - 20k Hz, + 0 dB/ - 1,4 dB
Geräuschspannungsabstand (IHF A) 108 dB
Übersprechen/Trennung > 60 dB
Lautsprecherimpedanz Minimum 4 Ohm
Spannungsversorgung Europa: 230 V, 50 Hz
Leistungsaufnahme 150 Watt
40 Watt (im Leerlauf)
< 0,5 Watt (Standby)
BTU (4 Ohm, bei 1/8th Macht) 180 BTU/h
Abmessungen (B x H x T) 430 x 97 x 424 mm
Panelhöhe 2 HE (88,1 mm)
Nettogewicht 9,3 kg
RKB-D850
Dauerausgangsleistung 50 Watt/Kanal (8 Kanäle aktiv)
(20 Hz - 20 kHz, Klirrfaktor <0, 1 %, 8 Ohm)
Gesamtklinrfaktor (20 Hz - 20 kHz, 8 Ohm) < 0,08 %
Intermodulationsverzerrung < 0,08 %
(60 Hz : 7 kHz, 4:1)
Dämpfungsfaktor > 150
Eingangsimpedanz/-empfindlichkeit 50k Ohm/ 0,6 V
Verstärkung 30 dB
Frequenzgang 20 Hz - 20k Hz, + 0 dB/ - 1,4 dB
Geräuschspannungsabstand (IHF A) 108 dB
Übersprechen/Trennung > 60 dB
Lautsprecherimpedanz Minimum 4 Ohm
Digital-Sektion
Geräuschspannungsabstand (IHF A) 95 dB
Eingangsempfindlichkeit - 10 dBFS
Optische Digitalsignale SPDIF LPCM
(bis 192k Hz, 24 Bit)
Spannungsversorgung Europa: 230 V, 50 Hz
Leistungsaufnahme 150 Watt
45 Watt (im Leerlauf)
< 0,5 Watt (Standby)
BTU (4 Ohm, bei 1/8th Macht) 180 BTU/h
Abmessungen (B x H x T) 430 x 97 x 424 mm
Panelhöhe 2 HE (88,1 mm)
Nettogewicht 9,3 kg
Die hierin gemachten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
RKB-8100
Dauerausgangsleistung 100 Watt/Kanal (8 Kanäle aktiv) (20 Hz - 20 kHz, Kliirfaktor <0, 1 %, 8 Ohm)
Gesamtklinfaktor (20 Hz - 20 kHz, 8 Ohm) < 0,08 %
Intermodulationsverzerrung < 0,08 %
(60 Hz : 7 kHz, 4:1)
Dämpfungsfaktor > 150
Eingangsimpedanz/-empfindlichkeit 100k Ohm/0,9 V
Verstärkung 30 dB
Frequenzgang 20 Hz - 20k Hz, +0 dB/ - 1,4 dB
Geräuschspannungsabstand (IHF A) 108 dB
Übersprechen/Trennung > 60 dB
Lautsprecherimpedanz Minimum 4 Ohm
Spannungsversorgung Europa: 230 V, 50 Hz
Leistungsaufnahme 300 Watt
75 Watt (im Leerlauf)
< 0,5 Watt (Standby)
BTU (4 Ohm, bei 1/8th Macht) 279 BTU/h
Abmessungen (B x H x T) 430 x 97 x 424 mm
Panelhöhe 2 HE (88,1 mm)
Nettogewicht 9,6 kg
RKB-D8100
Doverausgangsleistung 100 Watt/Kanal (8 Kanäle aktiv)
(20 Hz - 20 kHz, Klirrfaktor <0, 1 %, 8 Ohm)
Gesamtkirrfaktor (20 Hz - 20 kHz, 8 Ohm) <0,08 %
Intermodulationsverzerrung <0,08 %
(60 Hz : 7 kHz, 4:1)
Dämpfungsfaktor > 150
Eingangsimpedanz/-empfindlichkeit 50k Ohm/0,9 V
Verstärkung 30 dB
Frequenzgang 20 Hz - 20k Hz, +0 dB/ - 1,4 dB
Geräuschspannungsabstand (IHF A) 108 dB
Übersprechen/Trennung > 60 dB
Lautsprecherimpedanz Minimum 4 Ohm
Digital-Sektion
Geräuschspannungsabstand (IHF A) 95 dB
Eingangsempfindlichkeit -7 dBFS
Optische Digitalsignale SPDIF LPCM
(bis 192k Hz, 24 Bit)
Spannungsversorgung Europa: 230 V, 50 Hz
Leistungsaufnahme 300 Watt
80 Watt (im Leerlauf)
< 0,5 Watt (Standby)
BTU (4 Ohm, bei 1/8th Macht) 279 BTU/h
Abmessungen (B × H × T) 430 × 97 × 424 mm
Panelhöhe 2 HE (88,1 mm)
Nettogewicht 9,6 kg
Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
Optische ingangen 4 37
Optische digitale signalen
SPDIF LPCM
(tot 192k Hz 24bits)
Optische digitale signalen
SPDIF LPCM
(tot 192k Hz 24bits)
Vertrieb: B&W Group Germany GmbH
Kleine Heide 12
D-33790 Halle/Westf., Deutschland
Tel.: 05201 / 87170
Fax: 05201 / 73370
E-Mail: info@bwgroup.de
www.rotel.com
