BRUKSANVISNING RKB8100 V2 ROTEL

Tänk på följande när du gör anslutningar:

√ Stäng av alla apparater i anläggningen innan du ansluter nya komponenter eller högtalare.

√ Stäng av alla apparater i anläggningen innan du ändrar någon anslutning.

Vi rekommenderar också att du:

√ Vrider ner volymen på förstärkaren helt och hålet innan förstärkaren slås på eller av.

Важные замечания

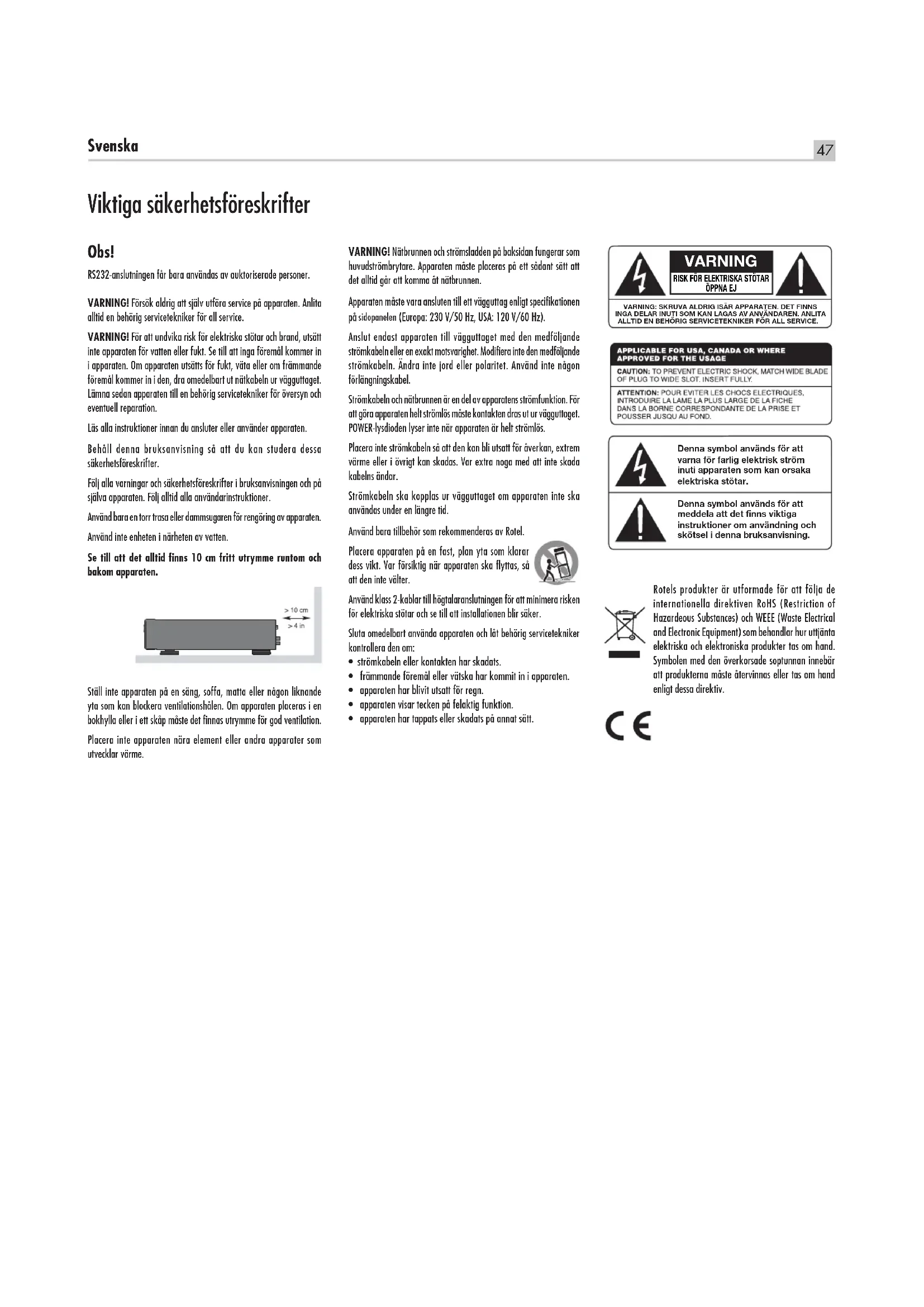

Viktiga säkerhetsföreskrifter

Obs!

RS232-anslutningen får bara användas av auktoriserade personer.

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner.

Använd bara en torr trasa eller dammsugaren för rengöring av apparaten.

Använd inte enheten i närheten av vatten.

Se till att det alltid finns 10 cm fritt utrymme runtom och bakom apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

VARNING! Nätbrunnen och strömsladden på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras på ett sådant sätt att det alltid går att komma åt nätbrunnen.

Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på sidopanelen (Europa: 230 V/50 Hz, USA: 120 V/60 Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel.

Strömkabeln och nätbrunnen är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget. POWER-lysdioden lyser inte när apparaten är helt strömlös.

Placera inte strömkabeln så att den kan bli utsatt för överkan, extrem värme eller i övrigt kan skadas. Var extra noga med att inte skada kabelns ändar.

Strömkabeln ska kopplas ur vägguttaget om apparaten inte ska användas under en längre tid.

Använd bara tillbehör som rekommenderas av Rotel.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas, så att den inte välter.

Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och se till att installationen blir säker.

Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

• strömkabeln eller kontakten har skadats.
• främmande föremål eller vätska har kommit in i apparaten.
• apparaten har blivit utsatt för regn.
• apparaten visar tecken på felaktig funktion.
• apparaten har tappats eller skadats på annat sätt.

WARNING

RISK FÖR ELEKTRISKA STÖTAR ÖPPNA EJ

WARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA ALLTID EN BEHÖRIG SERVICETEKNIKER FÖR ALL SERVICE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

Innehåll

Figur 1: Kontroller och kontakter 3

Figur 2: Anslutningar 4

Viktigt 5

Viktiga säkerhetsföreskrifter 47

Om Rotel 48

Lite om watt 48

Introduktion....48

Att tänka på 49

Placering 49

Ström och strömfunktioner 49

Ström 49

Strömbrytare och strömindikator 49

Av/på-lägen 7 49

In- och utgångar för styrsignaler 49

Säkringsindikator ☐ 50

Signalanslutningar 2 3 4 50

RCA-ingāngar 50

Länka insignalerna 4 50

Mono-omkopplare 4 50

Kanalnivåer 50

Förstegsutgång 50

Optiska ingångar 4 50

Högtalare 50

Val av högtalare 50

Val av högtalarkabel 51

Polaritet och fas 51

Anslutning av högtalare 51

RS232-anslutning 5 51

Fläktar för avkylning....51

Felsökning....51

Frontens strömindikator lyser inte 51

Inget ljud hörs 51

Skyddsindikatorn lyser 51

Specifikationer 52

Om Rotel

Vår historia började för mer än 50 år sedan. Under alla år sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du!

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss alla om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre.

Slutligen är denna manual tryckt på återvunnet papper.

Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som kan ge en renare och grönare tillverkning.

Alla vi på Rotel tackar dig för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års glädje.

Lite om watt

RKB-850 och RKB-D850 har en effekt som specificeras till 50 watt per kanal och RKB-8100 och RKB-D8100 till 100 watt per kanal när alla åtta kanaler drivs samtidigt med full kraft.

Rotel har valt att specificera effekten på detta sätt eftersom vi anser att det ger den mest korrekta bilden av en förstärkares kapacitet.

När du jämför specifikationer med andra produkter bör du tänka på att uteffekt ofta specificeras på andra sätt, vilket innebär att du kanske jämför äpplen och päron. Effekten kan till exempel anges när bara en enda kanal drivs, vilket ger ett högre värde.

En högtalares impedans anger det elektriska motständ som den har när den ansluts till en förstärkare, oftast 8 eller 4 ohm. Ju lägre impedansen är desto mer kraft behöver högtalaren. En högtalare med 4 ohms impedans behöver i själva verket dubbelt så mycket kraft som en med 8 ohm.

Rotels förstärkare är dock konstruerade så att de fungerar med vilken impedans som helst mellan 8 och 4 ohm, och med alla kanaler drivna på full effekt. Eftersom Rotels konstruktion är optimerad för att alla kanaler ska drivas samtidigt kan Rotel ange den sanna effekten för alla kanaler.

Detta kan även vara viktigt för din underhållning. När du tittar på film är det bra om förstärkaren kan lämna full effekt i alla kanaler samtidigt, särskilt när en vulkan exploderar!

Introduktion

Tack för att du har köpt ett 8-kanalsslutsteg i RKB-serien. I en kvalitetsanläggning för musik kommer det att ge dig många års musikalisk njutning.

RKB-förstärkarna är kraftfulla förstärkare med ljudkvalitet av högsta klass. En enorm strömförsörjning, förstklassiga komponenter och Rotels Balanced Design garanterar en suverän ljudkvalitet. Den kraftiga strömförsörjningen gör att slutstegen kan driva krävande högtalare utan problem.

Tänk på att RKB-förstärkarna kan återge höga ljudnivåer. Se till att dina högtalare kan hantera så hög effekt. Om du är tveksam kontaktar du din Rotel-återförsäljare och ber om råd.

De två slutstegen är enkla att installera och att använda. Om du har haft andra slutsteg tidigare lär du inte tycka att någonting är konstigt. Koppla bara in övriga komponenter och börja lyssna!

Att tänka på

VARNING: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte finnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje.

Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder RKB-slutstegen i olika anläggningar samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt packmaterial så att du kan använda detta vid ett senare tillfälle. Att skicka eller flytta slutsteget i en annan förpackning kan skada det allvarligt.

Fyll i och skicka in registreringsbeviset om det ingår ett sådant. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt förstärkaren, vilket kan vara viktigt om du behöver lämna in den för garantiservice.

Placering

RKB-förstärkarna alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen på ovan- och undersidan. Se till att det finns 10 cm fritt utrymme bakom apparaten och att det finns utrymme för god ventilation, så att den inte överhettas.

Tänk på förstärkarens vikt när du väljer placering. Om du inte använder rackmontering måste du se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar slutsteget i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hifi-möbel.

Ström och strömfunktioner

Ström

Ditt slutsteg är fabriksinställt för de strömspecifikationer som gäller i det land du köpte det i (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabriksinställningen finns utmärkt med en dekal på sidopanelen.

OBS! Om du flyttar din förstärkare till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar förstärkaren så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information.

OBS! Vissa produkter är avsedda för flera olika länder och säljs därför med fler än en nätkabel. Använd endast den som passar vägguttagen i ditt land.

På grund av den höga effekten kan slutsteget dra stora mängder ström. Det ska därför kopplas direkt till ett vägguttag. Använd endast nätkabeln som ingår eller en exakt motsvarighet. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar de höga krav på ström som förstärkaren ställer.

Se till att strömbrytaren 1 på fronten är i läge "av" (knappen är inte intryckt). Anslut sedan strömkabeln till nätbrunnen 2 på förstärkarens baksida.

Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsätgård att dra ut förstärkarens strömkabel ur vägguttaget.

Strömbrytare och strömindikator ☐

Strömbrytaren sitter på fronten. Tryck på strömbrytaren för att slå på förstärkaren. Ringen runt brytaren börjar då lysa och blinkar tre gånger, vilket talar om att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren.

OBS! Om det blå ljuset runt strömbrytaren är för starkt kan du täcka för det med den självhäftande ringen.

Av/på-lägen 7

RKB-förstärkarna har tre olika lägen som används för att sätta på och stänga av den manuellt eller automatiskt. Dessa lägen väljs med en omkopplare på baksidan:

• Med omkopplaren i läge OFF slås förstärkaren av och på manuellt med strömbrytaren på fronten. Använd detta läge om förstärkaren får ström från ett switchat nätuttag.
• Med omkopplaren i läge SIGNAL SENSE sätts förstärkaren på automatiskt när den känner av att en ljudsignalen när linjeingångarna. Förstärkaren kommer att gå in i Signal Sense Standby-läge och den främre strömindikatorn dim efter ca 10 minuter utan att upptäcka en ljudsignal. Strömbrytaren på fronten fungerar fortfarande och måste vara i läge ON för att signalavkänningen ska fungera. Om strömbrytaren står i läge OFF är förstärkaren avstängd, oavsett om den får någon signal eller inte.
• Med omkopplaren i läge 12V TRIGGER ON slås förstärkaren på automatiskt av en 12-volts styrsignal i minijack-ingången som är märkt IN. Förstärkaren försätts i viloläge och den främre strömindikatorn dimmar när styrsignalen försvinner. Strömbrytaren på fronten fungerar fortfarande och måste vara i läge ON för att signalavkänningen ska fungera. Om strömbrytaren står i läge OFF är förstärkaren avslagen, oavsett om den får någon styrsignal eller inte.

In- och utgångar för styrsignaler

Ingången märkt 12V TRIGGER IN används för en kabel med 3,5-millimeters minijack-pluggar som överför en 12-volts styrsignal som slår på och stänger av förstärkaren.

För att använda denna funktion måste omkopplaren bredvid stå i läget ON. Ingången tar emot lik- eller växelströmssignaler på mellan 3 och 30 volt.

Utgången märkt OUT används för att ansluta ännu en 3,5-millimeters minijack-kabel som överför en 12-volts styrsignal till en annan apparat. Denna utsignal är tillgänglig så länge det finns en insignal ansluten till IN-ingången.

OBS! Maximal strömstyrka för styrsignalsutgången är 10 mA.

Säkringsindikator 1

RKB-förstärkarna skyddas av säkrings- och värmekretsar mot extrem eller felaktig användning.

Troligtvis kommer du aldrig att se skyddskretsarna arbeta. Om något fel mot förmodan skulle uppstå slutar förstärkaren att spela och Power-indikatorn på fronten börjar blinka.

Om detta händer stänger du av förstärkaren och låter den kylas av i ett par minuter. Försök sedan att lokalisera felet och rätta till det. När du sedan sätter på förstärkaren igen nollställs skyddskretsarna och indikatorn på fronten bör slockna, vilket tyder på att förstärkaren slagits på som vanligt.

I de flesta fall aktiveras säkringskretsarna om något fel har uppstått. Detta kan till exempel vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar överhettning. I mycket sällsynta fall kan säkringskretsarna även aktiveras av högtalare med extremt låg impedans.

Om skyddskretsarna löser ut upprepade gånger och du inte kan hitta och åtgärda felet, kontaktar du din auktoriserade Rotel-återförsäljare så hjälper de dig med felsökningen.

Signalanslutningar 2 3 4

Se figur 2

OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till att anläggningen är avstängd när du gör alla anslutningar.

RKB-förstärkarna har anslutningar för vanliga, obalanserade RCA-kontakter som är en vanlig typ av kontakter som används i nästan all ljudutrustning.

Utöver de fyra grupperna med stereoingångar, märkta INPUT A till INPUT D, finns det ett par PRE OUT A-utgångar som överför signalen vidare till en INPUT A-ingång på annan ljudutrustning.

RCA-ingångar 4

Det finns två RCA-ingångar för vart och ett av de fyra paren förstärkarkanaler. De tar emot signaler från en förförstärkare eller surroundprocessor. Använd signalkablar av hög kvalitet för högsta prestanda.

Anslut signalen från vänster kanal på förförstärkaren till "LEFT"-ingången på RKB-förstärkaren, och signalen från höger kanal till "RIGHT"-ingången. Upprepa detta för varje par förstärkarkanaler. Kontrollera att omkopplaren till höger om ingångarna står i läge "STEREO".

Länka insignalerna 4

Du kan koppla de analoga och digitala ingångar till andra kanaler genom att flytta LINK / STEREO-omkopplaren bredvid RCA-ingångar för kanal B, C och D till positionen LINK. När denna är inställd på LÄNKA den analoga och digitala källan för den föregående kanalen kommer att användas för den kanalen. Ingen källingång krävs för en kanal med LINK aktiverat. Till exempel när kanal C är inställd på att koppla den digitala eller analog källa från kanal B kommer att användas.

OBS! Båda de analoga och digitala signalerna till INPUT A-ingången kan länkas vidare till B-, C- och D-ingångarna.

Mono-omkopplare 4

Om omkopplaren vid INPUT A-ingången står i MONO-läget slås signalen från höger och vänster kanal ihop och båda kanalerna spela i mono. Andra ingångar som länkas till INPUT A-ingången blir också i mono.

Kanalnivåer z

Fyra kontroller på fronten, en för varje kanalpar, används för att ange signalnivån. Med hjälp av dessa kan du justera varje kanals förstärkning så att olika signalkällor spelar på samma volym. INPUT A-nivåkontrollen styr nivån på INPUT A-kanalen, INPUT B-nivåkontrollen styr nivån på INPUT B-kanalen och så vidare. Kontrollerna på framsidan är inte märkta med text men är D, C, B och A från vänster till höger. Använd en smal bladmejsel för att ändra nivån och vrid medsols för att höja nivån och motsols för att sänka den.

Förstegsutgång

Dessa RCA-ingångar kan användas för att överföra insignaler vidare till en annan ljudkomponent, till exempel till ytterligare ett slutsteg som driver fler högtalare. Signalerna som lämnas i PRE OUT A-utgången är desamma som tas emot i INPUT A-ingången. Förstegsutgången används oftast om förstärkaren används i multiroom-system.

OBS! Vi rekommenderar att du inte länkar ihop fler än 8 förstärkare.

OBS! MONO-omkopplaren påverkar inte förstegsutgången.

Optiska ingångar 4

Gäller endast RKB-D850 och RKB-D8100

Det finns en optisk digitalingång till varje kanalpar, märkt OPTICAL. Till denna ingång kopplas en digitalkabel från signalkällans OPTICAL PCM-utgång. Digitalsignalerna avkodas och spelas sedan av RKB-D850/D8100. RKB-förstärkarna kan avkoda signaler i upp till 24 bit/192 kHz-upplösning.

OBS! Den optiska ingången väljs automatiskt om en digital signal upptäcks. Vissa signalkällor fortsätter dock att ge ifrån sig en signal även om de inte överför något hörbart ljud. Ett exempel är vissa CD-spelare som fortsätter att skicka ut en signal även om skivan är paasad eller stoppad. I sådana fall måste kanske den digitala signalkällan stängas av eller till och med kopplas ur för att förstärkaren ska växla tillbaka till den analoga RCA-ingången.

Högtalare

Se figur 2

RKB-förstärkaren har fyra par högtalarterminaler, en för varje högtalarkanal. De åtta högtalarterminalerna kan användas i många olika konfigurationer. Illustrationen i figur 2 visar bara ett exempel, med anslutningar för en typisk anläggning med sex högtalare och med två lediga kanaler som kan driva ytterligare två högtalare.

Val av högtalare

Vi rekommenderar högtalare som har nominell impedans på 4 ohm eller högre till RKB-förstärkarna. Du inte driva fler än en högtalare per kanal, eftersom detta kan skada RKB-förstärkaren. Högtalarimpedanser är inte så exakta, och i praktiken klarar RKB-förstärkarna de flesta högtalare. Om du har några frågor är du välkommen att kontakta din Rotel-återförsäljare.

Val av högtalarkabel

Använd en skärmad och tvåledad högtalarkabel för att ansluta dina högtalare. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa kablar. Rent allmänt fungerar grövre kablar bäst. För bästa resultat bör du överväga att skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på alla förstärkarkanaler och högtalare. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel finnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet både på högtalarna och på förstärkaren.

Anslutning av högtalare 6

OBS! Följande text beskriver anslutningar med både avskalad kabel och kabelkontakter. Använd INTE båda typerna av anslutning samtidigt för att ansluta fler högtalare.

Stäng av alla komponenter i anläggningen innan du kopplar in högtalarna. RKB-förstärkaren har färgkodade anslutningar för varje förstärkarkanal. Högtalarterminalerna tar emot avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna).

Dra kablarna från förstärkaren till högtalarna. Se till att varje kabel är tillräckligt lång för att du ska kunna flytta komponenterna och komma åt anslutningarna på baksidan.

Om du använder banankontakter skruvar du på dem på högtalarkabeln och pluggar in dem i högtalarterminalerna. Terminalhylsorna ska vara helt inskruvade (medsols).

Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den skalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt.

OBS! Se till att det finns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar.

RS232-anslutning 5

RKB-förstärkaren kan styras via RS232-porten för att integreras i fasta system. RS232-anslutningen tar emot en vanlig rak DB-9-kabel med hanetill-hona-kantakter.

Kontakta din Rotel-återförsäljare om du vill ha mer information om anslutningarna, mjukvaran och styrkoder för dator och uppdateringar av RKB-förstärkaren.

Fläktar för avkylning

RKB-förstärkaren har 2 fläktar för kylning som hjälper till att leda bort värme från strömförsörjningen och förstärkarmodulerna. Fläktarna körs på normal hastighet när förstärkaren är påslagen och inte i standby-läge. Fläktarna växlar automatiskt till höghastighetsläge när värmesensorerna anger att det behövs.

OBS! Beroende på hur installationen ser ut kan fläktarna behöva rengöras med jämna mellanrum för att garantera att ventilationen fungerar som den ska. Kontakta din Rotel-försäljare om du vill ha mer information.

Felsökning

De flesta problem som kan uppstå i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RKB-förstärkaren så kommer här ett par förslag på vad du kan göra:

Frontens strömindikator lyser inte

Förstärkaren får inte någon ström. Kontrollera strömkabeln och alla anslutningar. Kontrollera strömbrytaren på fronten och se till att den står i läge ON. Om du använder 12-volts styrsignaler kontrollerar du att en sådan signal när förstärkaren i 12V TRIGGER IN-kontakten på baksidan.

Inget ljud hörs

Om förstärkaren får ström men inte ger ifrån sig något ljud kontrollerar du POWER-ljusdioden på fronten. Om den blinkar läser du mer i nästa stycke. Om den inte lyser kontrollerar du alla anslutningar och inställningar på övriga komponenter i anläggningen.

Skyddsindikatorn lyser

Frontens POWER-lysdiod blinkar när säkringskretsarna har stängt av förstärkaren. Detta händer i normala fall bara om ventilationshålen är blockerade, om du använder en felaktig högtalarkabel eller om slutsteget har använts extremt mycket. Stäng av slutsteget och låt det kylas av ett tag. Tryck sedan in och ut på strömbrytaren för att återställa säkringskretsarna. Om felet inte rättas till beror det på något fel i anläggningen eller i själva slutsteget.

Specifikationer

RKB-850

Kontinuerlig effekt 50 watt per kanal, 8 kanaler drivna (20–20 000 Hz, < 0,1 %, 8 ohm)

Total harmonisk förväängning < 0,08 %, (20–20 000 Hz, 8 ohm)

Intermodulationsförvrängning < 0,08 % (60 Hz :7 kHz, 4:1)

Dämpfaktor > 150

Ingångskänslighet/impedans 100k ohm/0,6 V

Förstärkning (gain) 30 dB

Frekvensomfang 20 - 20 000 Hz, + 0 dB/ - 1,4 dB

Signal/brus-förhållande (IHF A) 108 dB

Kanalseparation > 60 dB

Högtalarimpedans Minimum 4 ohm

Strömförsörjning

USA 120 volt, 60 Hz Europa 230 volt, 50 Hz

Strömförbrukning 150 watt

Tyst: 40 watt

Standby: < 0,5 watt

180 BTU/h

BTU (4 ohm, vid 1/8th effekt)

430×97×424mm

Matt (B × H × D)

2U/88,1 mm

Frontens höjd

9,3 kg

Vikt (netto)

RKB-D850

Kontinuerlig effekt 50 watt per kanal, 8 kanaler drivna (20–20 000 Hz, <0,1 %, 8 ohm)

Total harmonisk förväängning < 0,08 %, (20–20 000 Hz, 8 ohm)

Intermodulationsförvrängning < 0,08 %

(60 Hz :7 kHz, 4:1)

Dämpfaktor > 150

Ingångskänslighet/impedans 50k ohm/0,6 V

Förstärkning (gain) 30 dB

Frekvensomfang 20 - 20 000 Hz, + 0 dB/ - 1,4 dB

Signal/brus-förhøllande (IHF A) 108 dB

Kanalseparation > 60 dB

Högtalarimpedans Minimum 4 ohm

Digitaldel

Signal/brusförhållande (IHF A) 95 dB

Ingångskänslighet - 10 dBFS

Optiska digitalsignaler

S/PDIF LPCM

(upp till 24 bit/192k Hz)

Strömförsörjning

USA 120 volt, 60 Hz

Europa 230 volt, 50 Hz

Strömförbrukning 150 watt

Tyst: 45 watt

Standby: < 0,5 watt

180 BTU/h

430×97×424mm

BTU (4 ohm, vid 1/8th effekt)

2U/88,1 mm

Matt (B × H × D)

9,3 kg

Frontens höjd

Vikt (netto)

Alla specifikationer är korrekta vid trycktillfället.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

RKB-8100

Kontinuerlig effekt 100 watt per kanal, 8 kanaler drivna (20–20 000 Hz, < 0,1 %, 8 ohm)

Total harmonisk förvångning < 0,08 %, (20–20 000 Hz, 8 ohm)

Intermodulationsförvrängning < 0,08 % (60 Hz :7 kHz, 4:1)

Dämpfaktor > 150

Ingångskänslighet/impedans 100k ohm/0,9 V

Förstärkning (gain) 30 dB

Frekvensomfang 20 - 20 000 Hz, + 0 dB/ - 1,4 dB

Signal/brus-förhållande (IHF A) 108 dB

Kanalseparation > 60 dB

Högtolarimpedans Minimum 4 ohm

Strömförsörjning

USA 120 volt, 60 Hz

Europa 230 volt, 50 Hz

Strömförbrukning 300 watt

Tyst: 75 watt

Standby: < 0,5 watt

BTU (4 ohm, vid 1/8th effekt)

279 BTU/h

Matt (B × H × D)

430×97×424mm

Frontens höjd

2U/88,1 mm

Vikt (netto)

9,6 kg

RKB-D8100

Kontinuerlig effekt 100 watt per kanal, 8 kanaler drivna (20–20 000 Hz, <0,1 %, 8 ohm)

Totell harmonisk förvrängning < 0,08 %, (20–20 000 Hz, 8 ohm)

Intermodulationsförvrängning < 0,08 % (60 Hz :7 kHz, 4:1)

Dämpfaktor > 150

Ingångskänslighet/impedans 50k ohm/0,9 V

Förstärkning (gain) 30 dB

Frekvensomfang 20 - 20 000 Hz, + 0 dB/ - 1,4 dB

Signal/brus-förhållande (IHF A) 108 dB

Kanolseparation > 60 dB

Högtolarimpedans Minimum 4 ohm

Digitaldel

Signal/brusförhållande (IHF A) 95 dB

Ingångskänslighet -7 dBFS

Optiska digitalsignaler

S/PDIF LPCM

(upp till 24 bit/192k Hz)

Strömförsörjning

USA 120 volt, 60 Hz

Europa 230 volt, 50 Hz

Strömförbrukning 300 watt

Tyst: 80 watt

Standby: < 0,5 watt

BTU (4 ohm, vid 1/8th effekt)

279 BTU/h

Matt (B × H × D)

430×97×424mm

Frontens höjd

2U/88,1 mm

Vikt (netto)

9,6 kg

Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.
