MANUALE UTENTE RKB8100 V2 ROTEL

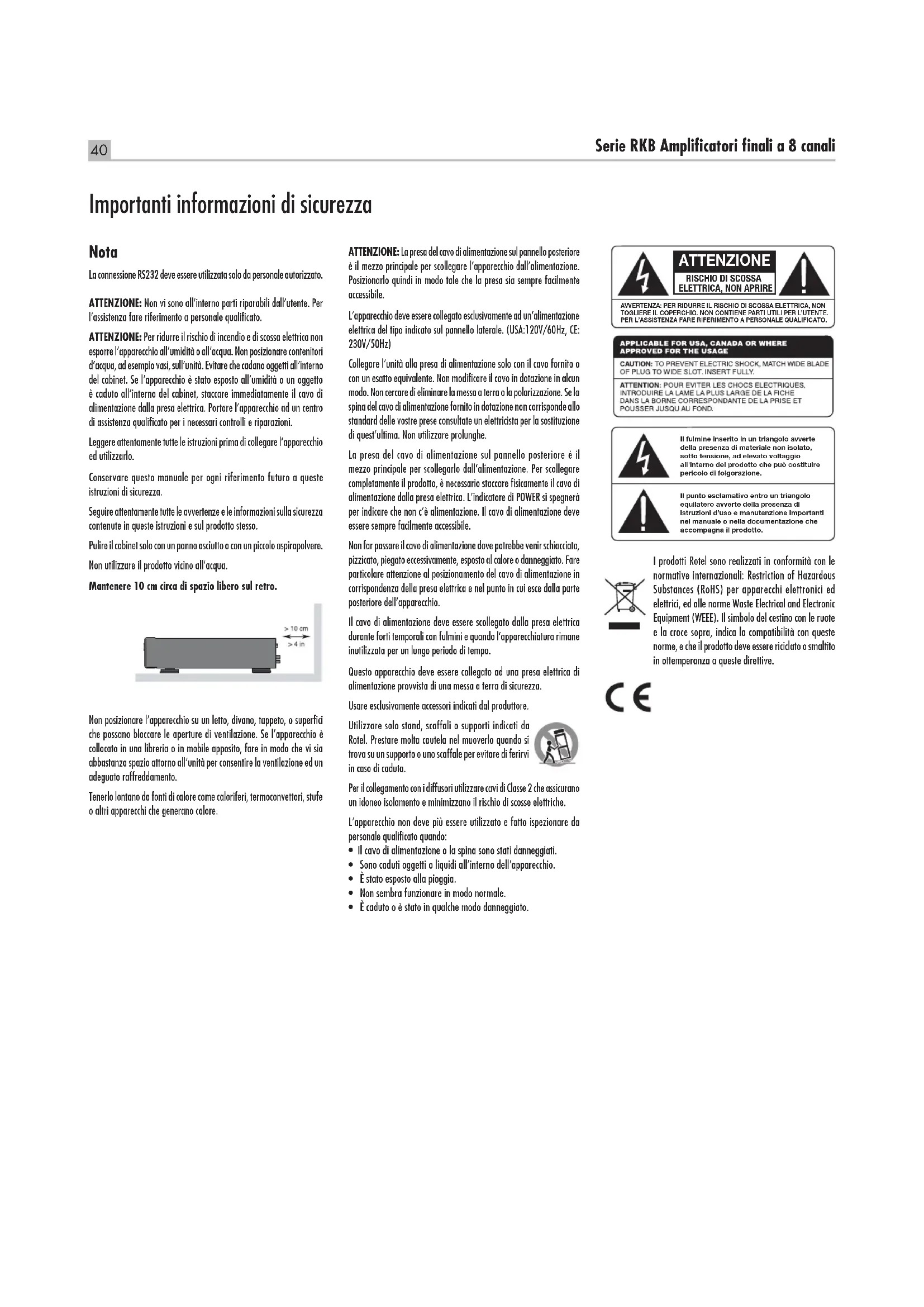

Hoogte voorpaneel 2U (88,1 mm) Gewicht (netto) 9,6 kg Rotel en het Rotel Hi-Fi-logo zijn gedeponeerde handelsmerken van The Rotel Co., Ltd, Tokio, Japan.40 Serie RKB Amplificatori finali a 8 canali Nota La connessione RS232 deve essere utilizzata solo da personale autorizzato. ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente. Per l’assistenza fare riferimento a personale qualificato. ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l’apparecchio all’umidità o all’acqua. Non posizionare contenitori d’acqua, ad esempio vasi, sull’unità. Evitare che cadano oggetti all’interno del cabinet. Se l’apparecchio è stato esposto all’umidità o un oggetto è caduto all’interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l’apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni. Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio ed utilizzarlo. Conservare questo manuale per ogni riferimento futuro a queste istruzioni di sicurezza. Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste istruzioni e sul prodotto stesso. Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere. Non utilizzare il prodotto vicino all’acqua. Mantenere 10 cm circa di spazio libero sul retro. Non posizionare l’apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l’apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all’unità per consentire la ventilazione ed un adeguato raffreddamento. Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore. I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Importanti informazioni di sicurezza ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l’apparecchio dall’alimentazione. Posizionarlo quindi in modo tale che la presa sia sempre facilmente accessibile. L’apparecchio deve essere collegato esclusivamente ad un’alimentazione elettrica del tipo indicato sul pannello laterale. (USA:120V/60Hz, CE: 230V/50Hz) Collegare l’unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostre prese consultate un elettricista per la sostituzione di quest’ultima. Non utilizzare prolunghe. La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall’alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica. L’indicatore di POWER si spegnerà per indicare che non c’è alimentazione. Il cavo di alimentazione deve essere sempre facilmente accessibile. Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell’apparecchio. Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l’apparecchiatura rimane inutilizzata per un lungo periodo di tempo. Questo apparecchio deve essere collegato ad una presa elettrica di alimentazione provvista di una messa a terra di sicurezza. Usare esclusivamente accessori indicati dal produttore. Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta. Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzano il rischio di scosse elettriche. L’apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti o liquidi all’interno dell’apparecchio.

• È stato esposto alla pioggia.

• Non sembra funzionare in modo normale.

• È caduto o è stato in qualche modo danneggiato. ATTENZIONE RISCHIO DI SCOSSA ELETTRICA, NON APRIREAVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L’UTENTE. PER L’ASSISTENZA FARE RIFERIMENTO A PERSONALE QUALIFICATO.Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d’uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.41 Italiano Alcune informazioni su Rotel La nostra storia ha avuto inizio oltre 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi! Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l’obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano. I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, mentre i trasformatori di alimentazione vengono tradizionalmente prodotti nella nostra fabbrica. Noi tutti abbiamo a cuore i temi dell’ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché essi abbiano un minimo impatto sull’ambiente. Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo negli apparecchi rispettando la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l’efficienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard di consumo energetico. Anche le fabbriche Rotel contribuiscono ad aiutare l’ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettosi dell’ambiente. Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione. Considerazioni sulla potenza d’uscita La potenza d’uscita dichiarata dell’RKB-850 e dell’RKB-D850 è pari a 50 watt per ciascun canale, mentre quella dell’RKB-8100 e dell’RKB-D8100 è di 100 watt per canale. Per tutti i modelli, il dato è riferito al funzionamento in contemporanea di tutti gli otto canali alla massima potenza. Rotel ha scelto di specificare i valori di potenza in questa maniera poiché, sulla base della propria esperienza, essa riflette meglio l’effettiva, reale capacità di erogazione di un amplificatore. Quando si comparano le caratteristiche tecniche di prodotti differenti è necessario tenere presente che il dato della potenza può essere dichiarato secondo altri criteri, spesso non così rigorosi. Ad esempio, la potenza massima può essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore. L’impedenza nominale di un diffusore poi indica il carico che l’amplificatore trova ai suoi terminali d’uscita, normalmente 4 oppure 8 ohm. Più è bassa, più potenza richiede il diffusore. In effetti un diffusore da 4 ohm necessita di una potenza doppia rispetto ad uno da 8 ohm. Gli amplificatori Rotel sono progettati per lavorare con ogni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che ogni progetto è ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado di indicare la vera potenza sempre disponibile all’uscita di ogni canale. Ciò può essere importante anche per il vostro divertimento. Guardando un film, ad esempio, è bello sapere di poter contare su un amplificatore capace di erogare tutta la sua potenza su ogni canale nello stesso istante, specialmente nel caso vi fossero da riprodurre gli effetti di un vulcano in piena eruzione! Per cominciare Grazie per aver acquistato un amplificatore finale ad otto canali Rotel RKB. Utilizzato in un sistema di riproduzione audio home theatre di qualità vi garantirà numerosi anni di gradevole intrattenimento. Sommario Figura 1: Controlli e connessioni 3 Figura 2: Collegamento ingressi ed uscite 4 Note importanti 5 Importanti informazioni di sicurezza ....................................40 Alcune informazioni su Rotel ..........................................41 Considerazioni sulla potenza d’uscita ....................................41 Per cominciare ....................................................42 Alcune precauzioni 42 Posizionamento 42 Alimentazione AC e comandi ..........................................42 Ingresso alimentazione

Interruttore d’accensione ed indicatore

Selettore funzione Trigger

Ingressi / uscite segnali Trigger 12V

Indicatore di protezione

Collegamento segnali

Collegamento in parallelo degli ingressi

Uscite preamplificate

Ingressi digitali ottici

Uscite diffusori ...................................................44 Scelta dei diffusori 44 Scelta del cavo diffusori 44 Polarità e fase 44 Collegamento diffusori

Ventole di raffreddamento ...........................................44 Risoluzione dei problemi .............................................45 L’indicatore d’accensione non si illumina 45 Nessun suono 45 L’indicatore d’accensione lampeggia 45 Caratteristiche tecniche .............................................4642 Serie RKB Amplificatori finali a 8 canali Gli amplificatori RKB sono modelli di elevata potenza in grado di fornire prestazioni audio di assoluto rilievo. Un’imponente sezione di alimentazione, componenti accuratamente scelti e la filosofia progettuale Balanced Design assicurano un suono di alta qualità. La grande capacità di erogare corrente consente loro di pilotare con disinvoltura anche i diffusori più difficili.Si tenga presente che questi finali sono in grado di erogare considerevoli potenze. Assicurarsi pertanto che i diffusori che si andranno a collegare a questi amplificatori possano sopportare tali potenze. In caso di dubbi sui diffusori, contattare il vostro rivenditore autorizzato Rotel.L’installazione e l’utilizzo di questi finali non potrebbe essere più semplice. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarli all’impianto ed iniziare ad apprezzarne le qualità. Alcune precauzioni ATTENZIONE: Per evitare danni ai componenti dell’impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un altro cavo, il connettore adiacente o il mobile dell’amplificatore. Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d’uso e di installazione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremo lieti di rispondere ai vostri quesiti.Conservare la scatola dell’imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell’apparecchio in qualsiasi altro contenitore che non sia l’imballo originale potrebbe causare seri danni al prodotto.Se presente nell’imballo, compilare e spedire il certificato di garanzia. Conservare la ricevuta d’acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell’eventualità di dovere ricorrere ad interventi di riparazione in garanzia. Posizionamento Gli amplificatori RKB generano calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio e sul fondo sono previsti per smaltire il calore prodotto: non ostruire quindi le fessure di ventilazione e lasciare almeno 10 cm di spazio libero sul retro dell’unità per consentire un adeguato passaggio dell’aria e prevenire surriscaldamenti. Nel caso i finali siano installati in appositi armadi rack, accertarsi vi sia una circolazione d’aria sufficiente a prevenirne il surriscaldamento.Considerare il peso e le dimensioni dell’apparecchio. Nel caso non venga montato a rack tramite le alette fornite e lo si posizioni su una mensola o in un mobile, accertarsi che possano sopportarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o sopprimere le vibrazioni indotte dall’esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell’impianto. Alimentazione AC e comandi Ingresso alimentazione

L’amplificatore è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un’etichetta posta sul pannello laterale. NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente gli amplificatori. Questa operazione deve essere svolta da personale qualificato e non dall’utente. All’interno sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato. NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese. A causa dell’elevata erogazione di potenza, questi amplificatori assorbono considerevoli quantità di corrente dalla rete elettrica. È necessario collegare i rispettivi cavi di alimentazione ad una presa elettrica a tre poli con messa a terra di sicurezza evitando l’uso di prolunghe. Può essere impiegata una presa multipla (comunemente chiamata ‘ciabatta’) purché di buona qualità ed in grado di sopportare, come anche la presa elettrica a muro alla quale verrà collegata, le correnti richieste da tutti gli apparecchi che vi fanno capo.Assicurarsi che l’interruttore d’accensione sul frontale sia in posizione di “spento” (tasto verso l’esterno), quindi collegare un capo del cavo di alimentazione fornito in dotazione alla presa sul pannello posteriore dell’apparecchio e l’altro capo alla presa della rete elettrica.Se si prevede di non utilizzare l’apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione dell’amplificatore e degli altri componenti dell’impianto. Interruttore d’accensione ed indicatore

Premere il pulsante d’accensione sul frontale per attivare l’amplificatore. L’indicatore attorno ad esso si illumina lampeggiando tre volte quando l’apparecchio viene acceso. Ripremere il pulsante per spegnere l’amplificatore. NOTA: Se si ritiene che la luminosità dell’indicatore sia eccessiva, posizionare l’adesivo fornito attorno all’interruttore d’accensione. Selettore funzione Trigger

L’amplificatore offre tre diverse opzioni per l’accensione/spegnimento automatica o manuale. Queste modalità sono selezionabili utilizzando un commutatore a tre posizioni sul pannello posteriore come segue:

• Con il commutatore in posizione OFF, l‘amplificatore viene acceso o spento manualmente utilizzando l’interruttore sul pannello frontale. Utilizzate questa modalità anche quando l‘amplificatore è collegato ad una presa AC comandata.
• Con il commutatore in posizione SIGNAL SENSE, l‘amplificatore si attiva automaticamente quando viene rilevato un segnale audio sugli ingressi. L’amplificatore andrà in modalità di segnale Senso Standby e l’indicatore d‘accensione si oscura dopo circa 10 minuti dopo il segnale non è più rilevato. L’interruttore di alimentazione sul pannello anteriore bypassa questa funzione. Deve essere su ON perché questa43 Italiano modalità possa funzionare. Ponendo l‘interruttore su OFF si toglie l‘alimentazione all’amplificatore, indipendentemente dal fatto che un segnale trigger sia presente o no.
• Con la levetta del selettore in posizione ON (funzione attivata) l’amplificatore viene acceso automaticamente quando all‘apposito ingresso a fianco è presente un segnale trigger a 12 V e spento (standby) quando la tensione viene a mancare e l’indicatore d‘accensione si oscura. Il tasto di accensione sul pannello frontale è prioritario rispetto a questa funzione e pertanto per poter utilizzare il segnale trigger deve trovarsi in posizione di acceso (tasto premuto). Ingressi / uscite segnali Trigger 12 V

La presa mini-jack mono da 3,5 mm denominata IN viene utilizzata per collegare un cavo bipolare che trasporta il segnale trigger a 12 V proveniente da un altro apparecchio per accendere e spegnere l’amplificatore. Per utilizzare questa funzione la levetta del selettore a fianco deve trovarsi in posizione ON. Questo ingresso accetta qualsiasi tensione di controllo (AC o DC) compresa tra 3 e 30 volt.La presa mini-jack mono da 3,5 mm denominata OUT è utile per trasferire tramite un cavo a due poli il segnale trigger 12 V verso altri componenti. La tensione in uscita è disponibile ogniqualvolta un segnale trigger viene fatto pervenire alla presa IN. NOTA: La massima corrente disponibile all’uscita trigger è 10 mA. Indicatore di protezione

Gli amplificatori RKB sono dotati di protezioni sia termiche, sia contro sovracorrenti in uscita per salvaguardare gli stadi di amplificazione in condizioni di funzionamento estreme o di malfunzionamento.Difficilmente accadrà che questi circuiti si attivino, tuttavia in caso di problemi l’amplificatore cesserà di funzionare e l’indicatore di accensione sul pannello frontale inizierà a lampeggiare per segnalare l’intervento delle protezioni.Qualora ciò si verifichi, spegnere l’apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l’intervento delle protezioni. Riaccendendo l’amplificatore il circuito di protezione si resetta e l’indicatore di accensione si dovrebbe accendere stabilmente ad indicare il normale funzionamento.Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadeguata. In casi più rari, intervengono quando l’impedenza dei diffusori assume valori molto bassi oppure altamente reattivi.Se dovessero ripetutamente intervenire senza che si sia riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza. Collegamento segnali

Vedi Figura 2 NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell’impianto siano spenti prima di effettuare ogni tipo di collegamento. Gli amplificatori RKB sono dotati di prese RCA, del tipo comunemente presente sugli apparecchi audio, per gli ingressi di tutti i canali.In aggiunta a quattro gruppi di prese d’ingresso denominate INPUT A, B, C e D è inoltre presente una coppia di uscite preamplificate PREAMP OUTPUT utile a far pervenire i segnali che giungono agli ingressi INPUT A ad un altro componente audio. Ingressi RCA

Sono presenti due prese RCA per ciascuna delle quattro coppie di canali di amplificazione destinate a ricevere i segnali da preamplificatori o processori surround. Per le migliori prestazioni, utilizzare cavi schermati audio di alta qualità per i collegamenti.Ogni coppia di canali di amplificazione dispone di prese RCA riferite al canale destro (RIGHT) e sinistro (LEFT). Assicurarsi di collegarle correttamente alle uscite del canale destro e sinistro del vostro preamplificatore e verificare che la levetta del selettore a fianco delle prese sia in posizione STEREO. Collegamento in parallelo degli ingressi

È possibile collegare gli ingressi analogici e digitali ad altri canali spostando l’interruttore LINK / STEREO situato accanto agli ingressi RCA per canale B, C e D alla posizione LINK. Quando questo interruttore è impostato per collegare la sorgente analogica e digitale del canale precedente verrà utilizzato per quel canale. Non è richiesta alcuna fonte di ingresso per un canale con LINK abilitato. Ad esempio, quando il canale C è impostato per collegare il sorgente digitale o analogica dal canale B verrà utilizzato. NOTA: Tanto i segnali analogici quanto quelli digitali che giungono alle prese INPUT A possono essere collegati agli ingressi INPUT B, C e D. Selettore mono

Relativamente al solo ingresso INPUT A, se la levetta del selettore a fianco delle prese RCA viene spostata in posizione MONO, gli ingressi destro e sinistro vengono connessi tra loro ed ai diffusori giungerà un segnale monofonico. Gli altri canali eventualmente collegati a INPUT A verranno anch’essi connessi in mono. Attenuatori d’ingresso

Quattro attenuatori sul pannello frontale consentono di regolare il livello del segnale in ingresso per adattarlo alle uscite degli altri componenti dell’impianto. Gli attenuatori, uno per ciascuna coppia di canali destro e sinistro relativi agli ingressi INPUT A, B, C e D, non sono evidenziati da scritte sul frontale, ma, da sinistra a destra, essi fanno capo ad INPUT D, C. B e A. Per effettuare le regolazioni, utilizzare un piccolo cacciavite con lama piatta, ruotando gli attenuatori in senso orario per incrementare il livello, antiorario per diminuirlo. Uscite preamplificate

La coppia di prese RCA denominate PRE OUT A è utile, ad esempio, per collegare in cascata un ulteriore componente audio col quale pilotare altri diffusori. I segnali presenti a queste uscite sono quelli che giungono agli ingressi INPUT A, senza alcuna modifica. Il loro utilizzo tipico è in impianti multiroom. NOTA: Si raccomanda di collegare in cascata non più di 8 amplificatori RKB. NOTA: Il selettore MONO degli ingressi INPUT A non ha effetto sulle uscite preamplificate.44 Serie RKB Amplificatori finali a 8 canali Ingressi digitali ottici

Solo RKB-D850 ed RKB-D8100A fianco delle prese RCA di ciascuno dei gruppi INPUT A, B, C e D è presente un ingresso ottico denominato OPTICAL in grado di ricevere segnali digitali e convertirli in analogico. Questi ingressi digitali, presenti unicamente negli amplificatori RKB identificati dalla lettera “D” prima del numero distintivo del modello, accettano segnali PCM fino a 24 bit / 192 kHz. NOTA: L’ingresso ottico viene automaticamente selezionato quando viene rilevato un segnale digitale. Alcuni apparecchi sorgente continuano ad emettere segnali anche quando non vi è alcuna informazione audio da trasmettere, come, ad esempio, alcuni lettori CD che inviano segnali anche quando in pausa o con la riproduzione interrotta. In questi casi per riattivare gli ingressi analogici RCA è necessario spegnere la sorgente digitale oppure scollegare il cavo ottico. Uscite diffusori Vedi Figura 2Gli amplificatori RKB possiedono quattro gruppi di connettori per il collegamento di altrettante coppie di diffusori. Gli otto canali di amplificazione disponibili possono essere utilizzati in varie configurazioni. In Figura 2, ad esempio, viene illustrato il collegamento di tre coppie di diffusori, lasciando gli ultimi due canali per amplificare il segnale destinato a diffusori aggiuntivi, indipendenti o meno dal sistema principale. Scelta dei diffusori Si raccomanda di collegare all’amplificatore diffusori con impedenza nominale pari a 4 ohm o superiore e non più di uno per ciascun canale per evitare potenziali problemi. Si tenga inoltre presente che il dato nominale dell’impedenza di un diffusore è un’indicazione di massima e che può anche risultare inferiore non essendo costante a tutte le frequenze. Nella pratica comunque solo pochissimi modelli possono rappresentare un reale problema per questi amplificatori. In caso di dubbi, contattare il vostro rivenditore autorizzato Rotel. Scelta del cavo diffusori Per il collegamento tra amplificatore e diffusori utilizzare un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell’impianto. Qualsiasi tipo di cavo può essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliori prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potrà consigliare in base alle caratteristiche dell’impianto. Polarità e fase La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) deve essere sempre rispettata e risultare per tutti i diffusori uguale affinché si trovino tutti in fase. Se per errore si inverte il collegamento positivo e negativo anche di uno solo di essi, la gamma bassa risulterà poco incisiva e l’immagine compromessa. Per agevolare l’identificazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell’isolante esterno leggermente diversa. Identificare i conduttori positivo e negativo ed assicurarsi di collegare ogni diffusore rispettando la corretta polarità. Collegamento diffusori

NOTA: I paragrafi che seguono descrivono sia il metodo di collegamento tramite cavo spellato, sia tramite terminali a forcella. NON utilizzare entrambi i tipi di connessione in combinazione per collegare più diffusori. Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell’impianto siano spenti. Gli amplificatori RKB possiedono sul retro due morsetti, contrassegnati da colore diverso a seconda della polarità, per ciascuno dei canali. In Europa la legislazione vigente impedisce l’uso di morsetti capaci di accettare spinotti a banana, pertanto sugli apparecchi previsti per questi mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l’amplificatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell’impianto per l’accesso alle connessioni posteriori.Se si utilizzano terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quindi spellarne le estremità per esporre il conduttore. Prestare molta attenzione a non tagliare anche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo. NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente. Connettore RS232
