Produkttyp	Außen-IP-Überwachungskamera
Marke	D-Link
Modell	DCS-7510
Maximale Auflösung	1920 x 1080 (2 Mpx)
Nachtsicht	Ja, Infrarot-LED für Sichtweite bis 20 Meter
Schutzart	IP66 (wetterbeständig)
Stromversorgung	PoE (Power over Ethernet) oder Netzteil 12 V DC, 1,25 A
Konnektivität	Ethernet 10/100 BASE-T, RJ-45
Videokompression	MJPEG, MPEG-4
Blickwinkel	Motorzoom, einstellbar (kurze Brennweite für Weitwinkel, lange für Zoom)
Max. Anzahl gleichzeitiger Benutzer	10
Hauptfunktionen	Automatischer Tag/Nacht-Modus, PoE, Wandmontage, Bewegungserkennung
Montage	Wandhalterung mit beiliegenden Schrauben
Betriebstemperatur	-10 °C bis 50 °C
Im Lieferumfang enthalten	Halterung, Ethernet-Kabel, Netzteil, Schraubendreher, Handbuch-CD
Wartung und Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch. Vermeiden Sie Chemikalien.
Sicherheit	Verwenden Sie ein starkes Passwort, aktualisieren Sie regelmäßig die Firmware.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den D-Link technischen Support. Keine Ersatzteile im Lieferumfang.
Allgemeine Informationen	Garantie: 1 Jahr. Telefonischer Support: 0820 0803 03 (0,12 €/Min.) Mo-Fr 9-19 Uhr.

Häufig gestellte Fragen - DCS7510 D-LINK

Wie viele Benutzer können gleichzeitig auf die DCS-7510 zugreifen?

Die maximale Anzahl gleichzeitiger Benutzer beträgt 10. Die Netzwerkleistung kann bei einer hohen Anzahl von Benutzern nachlassen.

Welche Videokompressionsformate werden verwendet?

Die Kamera verwendet die Formate MPEG-4 und MJPEG, um eine hohe Bildqualität bei geringer Bandbreite zu bieten.

Kann ich die DCS-7510 hinter einer Firewall verwenden?

Ja, aber Sie müssen die folgenden Ports öffnen: Port 80 für Daten, Port 5002 für Audio und Port 5003 für Video. Konfigurieren Sie diese Ports im Router oder der Firewall.

Warum kann ich nicht von einem Webbrowser auf die Kamera zugreifen?

Überprüfen Sie, ob die im Router/Firewall konfigurierten Ports korrekt sind. Testen Sie das Netzwerkkabel oder ersetzen Sie es. Versuchen Sie, die Kamera mit einem Crossover-Ethernet-Kabel mit einem lokalen Computer zu verbinden. Wenn das Problem weiterhin besteht, ist die Kamera möglicherweise defekt.

Die Kamera funktioniert lokal, aber nicht fernbedient, warum?

Dies kann an einer Firewall liegen, die den externen Zugriff blockiert. Ändern Sie die Firewall-Einstellungen, um die Kamera zuzulassen. Stellen Sie sicher, dass es keinen Konflikt mit einem Webserver im Netzwerk gibt. Überprüfen Sie die Router-Konfiguration.

Wie stelle ich Fokus und Zoom ein?

Verwenden Sie den mitgelieferten Schraubendreher, um die Fokus- und Zoomeinstellungen am Gehäuse anzupassen. Eine kurze Brennweite erweitert das Sichtfeld, eine lange Brennweite ermöglicht das Zoomen.

Welches Zubehör ist im Lieferumfang enthalten?

Die Box enthält: die DCS-7510 Kamera, den Anschlusshalter, ein CAT5-Ethernet-Kabel, ein Netzteil 12 V/1,25 A, einen Schraubendreher und eine CD mit Handbuch und Software.

Ist die DCS-7510 wetterbeständig?

Ja, sie hat die Schutzart IP66, was sie für den Außeneinsatz geeignet macht.

Wie reinige ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Linse. Verwenden Sie keine aggressiven Chemikalien, die die Linse beschädigen könnten.

Welche Art von Stromversorgung kann ich verwenden?

Die Kamera kann über PoE (Power over Ethernet) oder das mitgelieferte Netzteil (12 V DC, 1,25 A) mit Strom versorgt werden. Verwenden Sie keine andere Spannung, da dies das Gerät beschädigen könnte.

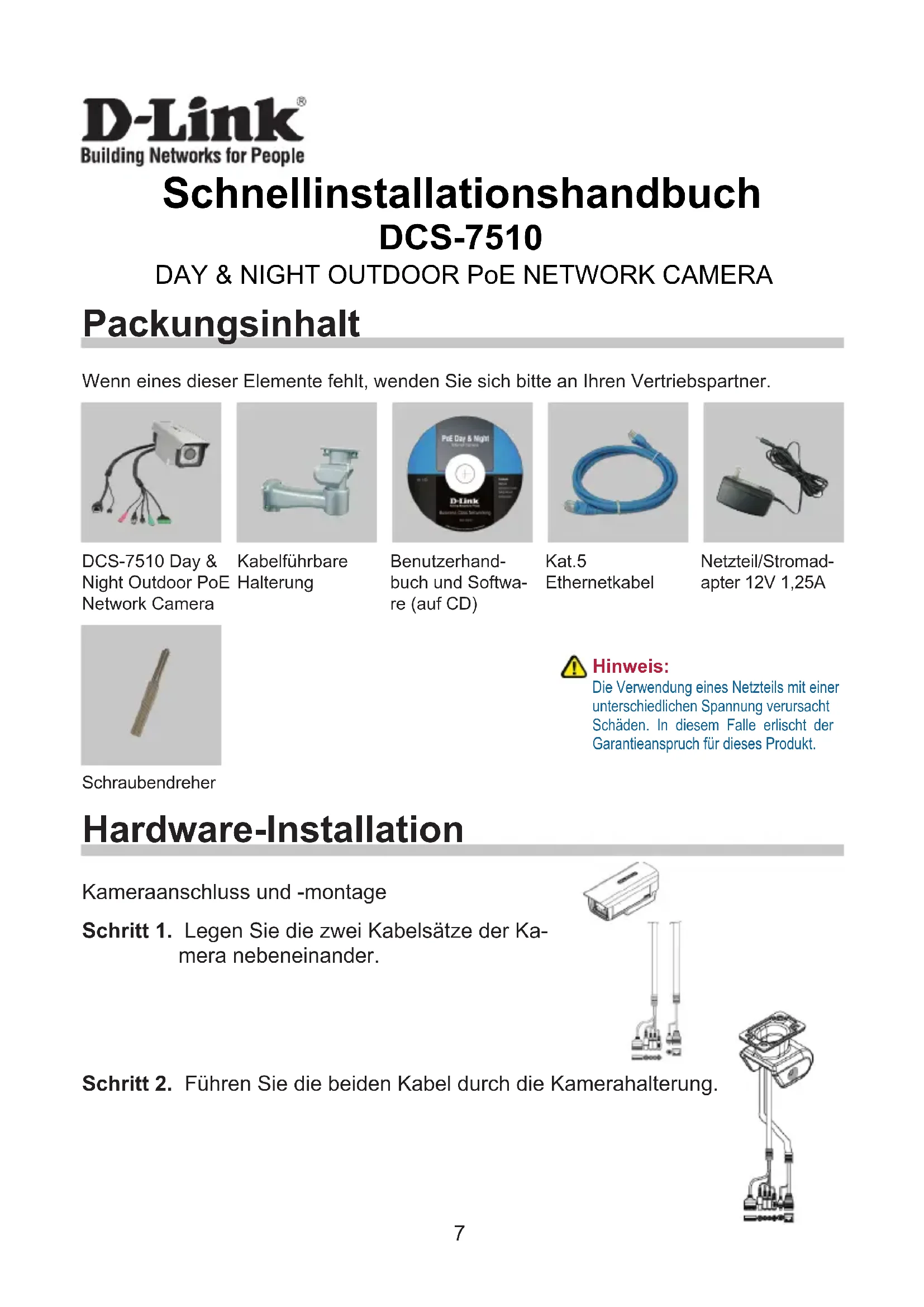

BEDIENUNGSANLEITUNG DCS7510 D-LINK

Wenn eines dieser Elemente fehlt, wenden Sie sichitte an ihren Vertriebspartner.

DCS-7510 Day & Night Outdoor PoE Network Camera

Kabelfuhrbare Halterung

Benutzerhandbuch und Software (auf CD)

Kat.5 Ethernetkabel

Netzteil/Stromadapter 12V 1,25A

Schraubendreher

Hinweis:

Die Verwendung eines Netzeils mit einer entsprechenden Spannung verursacht Schaden. In dieser Falle erlischt der Garantieanspruch für diese Produkte Produkt.

Hardware-Installation

Kameraanschluss und -montage

Schritt 1. Legen Sie die zwei Kabelsätze der Kamerabebeneinander.

Schritt 2. Führn Sie die beiden Kabel durch die Kamerahalterung.

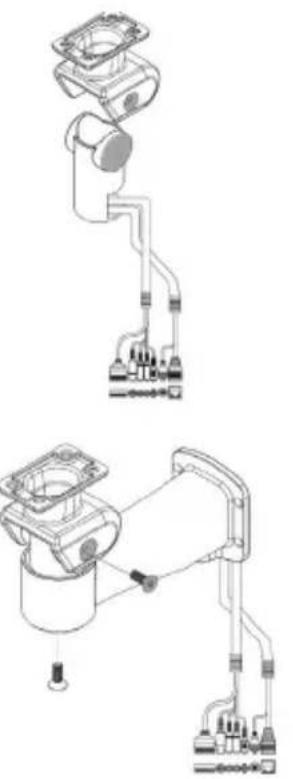

Schritt 3. Führren Sie als Nächstes die Kabel durch die Halterung der Kamera undziehen Sie sie am anderen Ende aus der Halterung hersaus.

Schritt 4. Bringen Sie mithilfe von Schrauben die Kamerabefestigungsbügel an die kabelfuhrende Halterung an.

Schritt 5. Schrauben Sie abschlussend die Kamera auf den Kamerabefestigungsbügel.

Schritt 6. Schließen Sie die Kabel den Erfordernissen entsprechend an.

Bildschärfen- und Zoom-Einstellung

Die Steuerungs- und Kontrollfunktionen zur Bildschärfen- und Zoom-Einstellung befinden sich zwecks leichter Verstellbarkeit außen am Kameragehäuse. Verwenden Sie den mitgelieferten Schraubendreher, um Bildschärfe und Zoom ihrer Kamera einzustellen.

Hinweis: Bei einer kurzen Brennweite erzielen Sie einen weiteren Winkel, d. h. einen größeren Bildausschnitt, wohingegen eine large Brennweite den Bildausschnitt einengt und einen kleineren Bereich größer darstellt.

Fehlerbehebung

1. Wie viiele Benutzer)durfen maximal auf die DCS-7510 gleichzeitig zugreifen?

Es können sich maximal 10 Benutzer bei der Netzwerkkamera gleichzeitig anmelden. Beachten Sie jedoch, dass sich die Gesamtleistung der Übertragungsgeschwindigkeit reduziert, wenn eine große Zahl von Benutzern gleichzeitig angemeldet ist.

2. Welcher Algorithmus wird verwendet, um ein digitales Bild zu komprimieren?

Es werden MPEG-4 und MJPEG verwendet. Sie liefern Bilder von hoher Qualität bei niedrigen Bandbreiten.

3. Kann die DCS-7510 auch installiert werden und korrekt Funktionieren, wenn das Netzwerk eine Firewall aufweist?

Wenn im Netzwerk eine Firewall vorhandenist, muss Port 80 für normale Datenkommunikation, Streaming-Audio und Streaming-Video geöffnet sein. Die DCS-7510 verwendet Port 5002 für Streaming-Audio und Port 5003 für Streaming-Video. Diese Ports, oder die von Ihnen auf der Registerkarte 'Advanced' (Erweitert) des Konfigurationsfensters angegebenen Ports, müssen geöffnet sein.

(4). Warum kann ich die DCS-7510 nicht von einem Webbrowser aus aufrufen?

Vergewissem Sie sich, dass die für die DCS-7510 auf dem Router oder der Firewall konfigurierten Ports korrekt sind. Dazu müssen Sie feststellen, ob sich die DCS-7510 hinter einem Router oder hinter einer Firewall befindet und dann die Ports ihrer DCS-7510 ordnungsgemäß konfigurieren. Wenn sonstige Probleme auftreten, können der Grund davon das Netzwerkkabel sein. Tauschen Sie ggf. das Netzwerkkabel aus. Testen Sie die Netzwerkschnittstelle des Produkts, indem Sie mit einem Ethernet-Crossover-Kabel einen lokalen Computer an die Einheit anschließen. Werde das Problem dadurch nicht gelöst, könnte die Netzwerkkamera beschädigt oder fehlerhaft sein.

5. Warum Funktioniert die Netzwerkkamera lokal, aber nicht extern?

Der Grund könnte der Firewall-Schutz in Ihr dem Netz sein. Die Einstellungen der Firewall müssen möglicherweise geändert werden, damit auf die Netzwerkkamera von außerhalb Ihres LAN zugegriffen werden kann. Wenden Sie sich an den Netzwerkadministrator und stellen Sie safer, dass ihre Netzwerkkamera nicht mit einem Webserver in Konflikt ist, den Sie möglicherweise auf Ihr dem Netzwerk ausführten. Die standardmäßige Router-Einstellung könnte ein Grund sein. Prüfen Sie, ob die Konfiguration der Router-Einstellungen den Zugriff auf die Netzwerkkamera von außerhalb Ihres LAN erlaubt.

Technische Unterstützung

Deutschland: Web: http://www.dlink.de
E-Mail: [e-mail]
Telefon: [phone],14 € pro Minute
Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr
Österreich: Web: http://www.dlink.at
E-Mail: [e-mail]
Telefon: [phone],116 € pro Minute
Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr
Schweiz: Web: http://www.dlink.ch
E-Mail: [e-mail]
Telefon: [phone],08 CHF pro Minute
Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern konnen
