DCS7510 - Cámara de vigilancia D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia de red exterior
Marca	D-Link
Modelo	DCS-7510
Resolución máxima	1920 x 1080 (2 Mpx)
Visión nocturna	Sí, LED infrarrojo para visibilidad hasta 20 metros
Índice de protección	IP66 (resistente a la intemperie)
Alimentación	PoE (Power over Ethernet) o adaptador de corriente 12 V CC, 1,25 A
Conectividad	Ethernet 10/100 BASE-T, RJ-45
Compresión de video	MJPEG, MPEG-4
Ángulo de visión	Zoom motorizado, ajustable (distancia focal corta para gran angular, larga para zoom)
Número máximo de usuarios simultáneos	10
Funciones principales	Día/Noche automático, PoE, montaje en pared, detección de movimiento
Montaje	Soporte de pared con tornillos incluidos
Temperatura de funcionamiento	-10 °C a 50 °C
Accesorios incluidos	Soporte, cable Ethernet, adaptador de corriente, destornillador, CD del manual
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave y seco. Evitar productos químicos.
Seguridad	Usar una contraseña segura, actualizar el firmware regularmente.
Piezas de repuesto y reparabilidad	Contactar con el soporte técnico de D-Link. No se proporcionan piezas de repuesto.
Información general	Garantía: 1 año. Asistencia telefónica: 0820 0803 03 (0,12 €/min) de lunes a viernes de 9h a 19h.

Preguntas frecuentes - DCS7510 D-LINK

¿Cuántos usuarios pueden acceder simultáneamente a la DCS-7510?

El número máximo de usuarios simultáneos es de 10. El rendimiento de la red puede disminuir con un número elevado de usuarios.

¿Qué formatos de compresión de video se utilizan?

La cámara utiliza los formatos MPEG-4 y MJPEG para ofrecer una alta calidad de imagen con un ancho de banda reducido.

¿Puedo usar la DCS-7510 detrás de un cortafuegos?

Sí, pero debe abrir los siguientes puertos: puerto 80 para los datos, puerto 5002 para el audio y puerto 5003 para el video. Configure estos puertos en el enrutador o cortafuegos.

¿Por qué no puedo acceder a la cámara desde un navegador web?

Verifique que los puertos configurados en el enrutador/cortafuegos sean correctos. Pruebe el cable de red o reemplácelo. Intente conectar la cámara a un ordenador local con un cable Ethernet cruzado. Si el problema persiste, la cámara puede estar defectuosa.

La cámara funciona localmente pero no de forma remota, ¿por qué?

Esto puede deberse a un cortafuegos que bloquea el acceso externo. Modifique los parámetros del cortafuegos para autorizar la cámara. Asegúrese de que no haya conflicto con un servidor web en la red. Verifique la configuración del enrutador.

¿Cómo ajustar el enfoque y el zoom?

Utilice el destornillador suministrado para ajustar los controles de enfoque y zoom ubicados en la carcasa. Una distancia focal corta amplía el campo, una larga permite hacer zoom.

¿Qué accesorios se incluyen en la caja?

La caja contiene: la cámara DCS-7510, el soporte de conexión, un cable Ethernet CAT5, un adaptador de corriente 12 V/1,25 A, un destornillador y un CD con el manual y el software.

¿La DCS-7510 es resistente a la intemperie?

Sí, tiene un grado de protección IP66, lo que la hace adecuada para uso en exteriores.

¿Cómo limpiar la cámara?

Utilice un paño suave y seco para limpiar el objetivo. No use productos químicos agresivos que puedan dañar la lente.

¿Qué tipo de alimentación puedo usar?

La cámara puede alimentarse mediante PoE (Power over Ethernet) o mediante el adaptador de corriente suministrado (12 V CC, 1,25 A). No use otro voltaje o podría dañar el dispositivo.

MANUAL DE USUARIO DCS7510 D-LINK

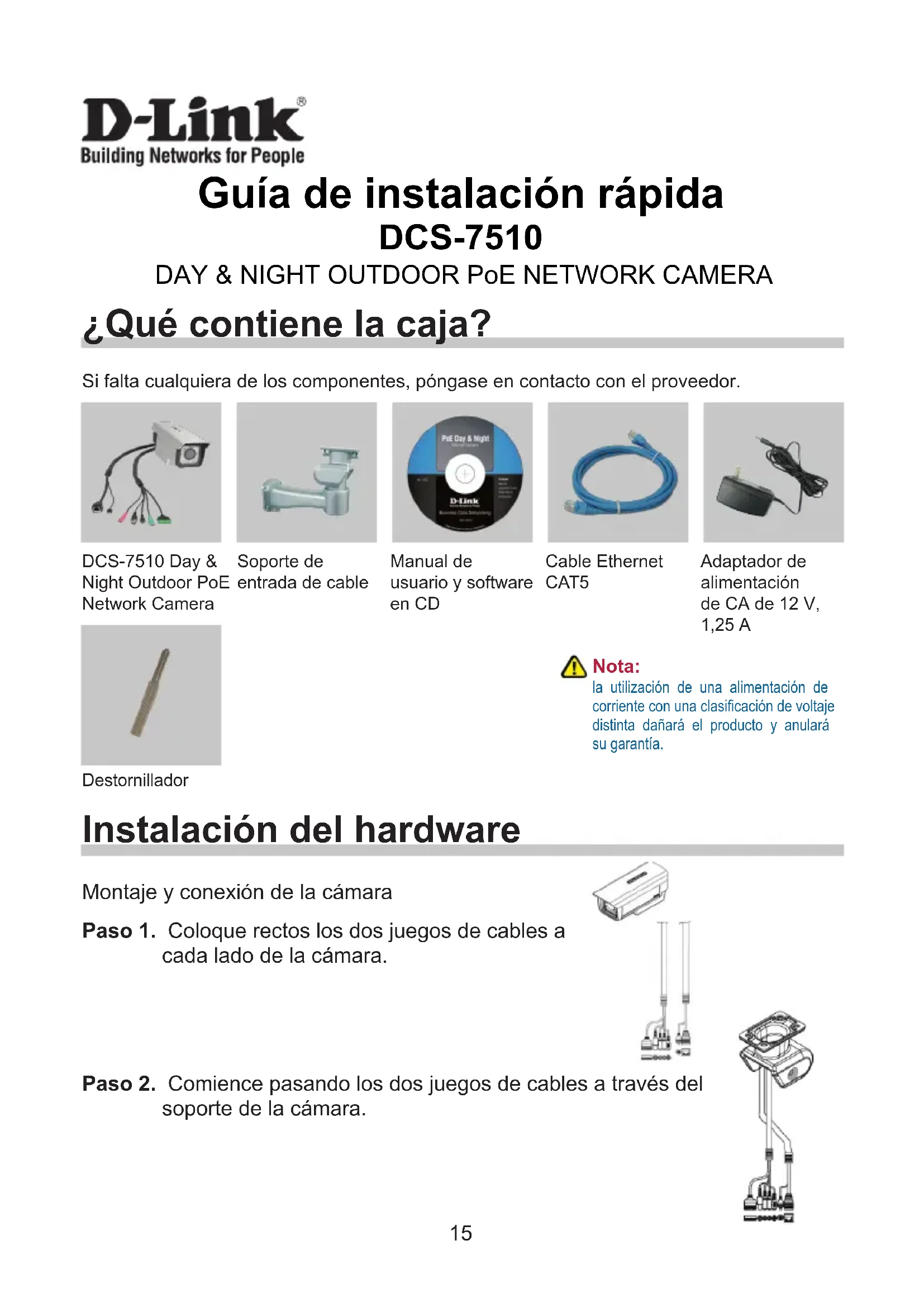

Guía de instalación DCS-7510

DAY & NIGHT OUTDOOR PoE NETWORK CAMERA

¿Qué contiene la caja?

Si falta cadaquiera de los componentes,pongase en contacto con el proveedor.

DCS-7510 Day & Night Outdoor PoE Network Camera

Soporte de entrada de cable

Manual de usuario y software en CD

Cable Ethernet CAT5

Adaptador de alimentacion de CA de 12 V, 1,25 A

Destornillador

Nota:

lautilizacion de una alimentacion decorrente conuna clasificacion de voltajedistincta danar el producto y anularasu garantia.

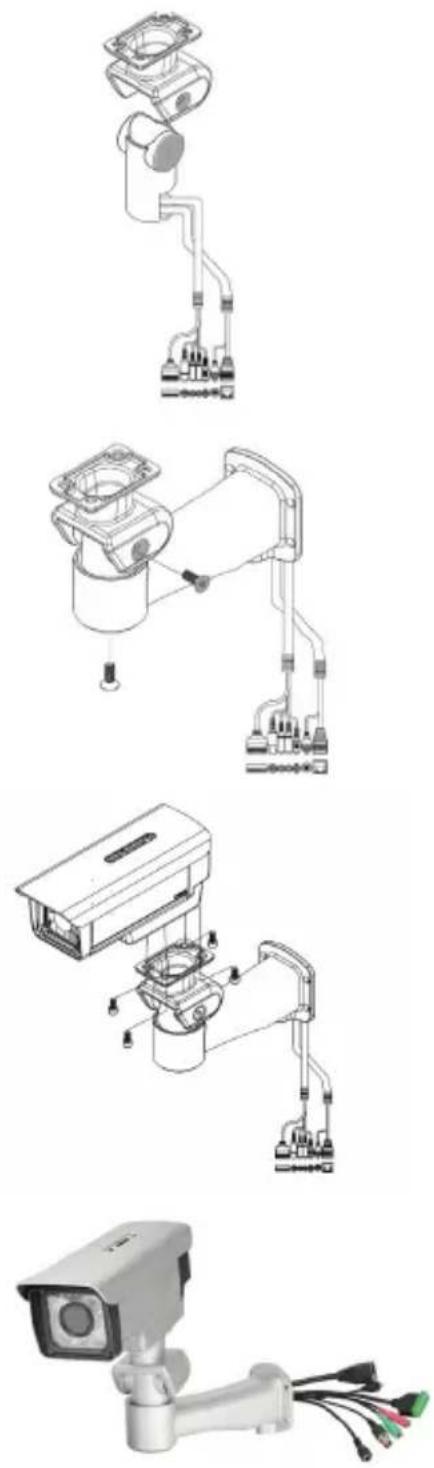

Instalacion del hardware

Montaje y connexion de la CAMERA

Paso 1. Coloque rectos los dos juegos de cables a cada lado de la CAMERA.

Paso 2. Comience pasando los dos juegos de cables a工程技术 del soporte de la CAMERA.

Paso 3. A continuación, siga pasando los cables a工程技术 del soporte de entrada de cable, tirando de ellos desde el othero extremo.

Paso 4. Acople el soporte de la CAMERA al soporte de entrada de cable utilizingos tornillos.

Paso 5. Porultimate,acople la cármare en la parte superior del soporte de la cármareutilizando los tornillos.

Paso 6. Conecte los cables como corresponda.

Ajuste del enfoque y el zoom

Los controlles del enfoque y el zoom está situados fuera de la carcasa de la CAMERA paraJKLMos fácilmente. Utilice el destornillador suministrado paraaabustar el enfoque y el zoom de la CAMERA.

Nota: con una longitud de enfoque másortaconseguirá un campo de visión más amplio,mientrasque una longitud de enfoque más larga estrecha elCampo de visión y permite ampliar más una zona.

Solución de problemas

1. ¿Cual es el número máximo de sistemas que pueda acceder a la DCS-7510 simultanamente?

El número máximo de sistemas que pueda conectar a la CAMERA IP al mesmo tiempo es 10. Tenga en cuenta que el rendimiento general de la velocidad de transmisión se reducirá cuando hay un número elevado de sistemas conectados.
2. ¿Qué algo itmo se utilizes para comprimir laImagen digital?

Se utilizes MPEG-4 y MJPEG para.Ofrecer imagenes de alta calidad en anchos de banda bajo.

1. Luede instalarse la DCS-7510 y trabajo si existe un cortafuegos en la red?

Si existe un cortafuegos en la red, esnecessary abrir el puerto 80 para la comunicacion de datos ordinaria, canalizacion de audio y canalizacion de video. La DCS-7510 utilize el puerto 5002 para canalizacion de audio y el puerto 5003 para canalizacion de video. Estos puertos, o los puertos que especifique desde la ficha Opciones avanzadas de la pantalla Configuracion, deben estar abiertos.
4. Porque nocould acceder a la DCS-7510desedelexploradorWeb?

Asegúrese de que los puertos configurados para la DCS-7510 en el router o el cortafuegos son correctos. Paraarlo, necessities determinar si la DCS-7510 está detrás de un router o un cortafuegos y, a continuación, configurar correctamente los puertos de la DCS-7510. Otros problemas posibles pueden ser debidos al cable de red. Intente sustituir el cable de red. Compruebe la interfaz de red del producto conectando un ordinador local a launidad con un cable Ethernet cruzado. Si no se SOLUTIONA el problema, pueda que la CAMERA de red está averiada.

1. LPorque的功能a la cama de red de forma local y no de forma externa?

Puede estar provocado por la proteccion del cortafuegos en la red. Puede que tengue que cambiar los parametros del cortafuegos para que la casa de red sea accesible desde el exterior de su LAN local.Consulte con el administrador de la red y asegurese de que la casa de red no tiene ningun conflicto con某个 servidor Web que pueda estar en configuracion en su red. La configuracion predeterminada del router peut ser un possible motivo.Compruebe que la configuracion del router permite acceder a la casa de red desde el exterior de su LAN local.

Asistencia Técnica

Asistencia Técnica Telefonica de D-Link: [phone]

0,067 €/min

De Lunes a Viernes de 9:00 a 19:00

http://www.dlink.es
