DCS7510 - Telecamera di sorveglianza D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza di rete esterna
Marca	D-Link
Modello	DCS-7510
Risoluzione massima	1920 x 1080 (2 MP)
Visione notturna	Sì, LED a infrarossi per una visibilità fino a 20 metri
Grado di protezione	IP66 (resistente alle intemperie)
Alimentazione	PoE (Power over Ethernet) o adattatore di rete 12 V CC, 1,25 A
Connettività	Ethernet 10/100 BASE-T, RJ-45
Compressione video	MJPEG, MPEG-4
Angolo di visuale	Zoom motorizzato, regolabile (focale corta per grandangolo, lunga per zoom)
Numero max di utenti simultanei	10
Funzioni principali	Giorno/Notte automatico, PoE, montaggio a parete, rilevamento movimento
Montaggio	Supporto a parete con viti fornite
Temperatura di funzionamento	-10 °C a 50 °C
Accessori inclusi	Supporto, cavo Ethernet, adattatore di rete, cacciavite, CD manuale
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Evitare prodotti chimici.
Sicurezza	Utilizzare una password complessa, aggiornare regolarmente il firmware.
Ricambi e riparabilità	Contattare il supporto tecnico D-Link. Nessun ricambio fornito.
Informazioni generali	Garanzia: 1 anno. Assistenza telefonica: 0820 0803 03 (0,12 €/min) dal lunedì al venerdì 9:00-19:00.

Domande frequenti - DCS7510 D-LINK

Quanti utenti possono accedere contemporaneamente al DCS-7510?

Il numero massimo di utenti simultanei è 10. Le prestazioni di rete possono diminuire con un numero elevato di utenti.

Quali formati di compressione video vengono utilizzati?

La telecamera utilizza i formati MPEG-4 e MJPEG per offrire un'elevata qualità dell'immagine con una bassa larghezza di banda.

Posso utilizzare il DCS-7510 dietro un firewall?

Sì, ma è necessario aprire le seguenti porte: porta 80 per i dati, porta 5002 per l'audio e porta 5003 per il video. Configurare queste porte nel router o nel firewall.

Perché non riesco ad accedere alla telecamera da un browser web?

Verificare che le porte configurate sul router/firewall siano corrette. Provare il cavo di rete o sostituirlo. Provare a collegare la telecamera a un computer locale con un cavo Ethernet incrociato. Se il problema persiste, la telecamera potrebbe essere difettosa.

La telecamera funziona in locale ma non da remoto, perché?

Ciò potrebbe essere dovuto a un firewall che blocca l'accesso esterno. Modificare le impostazioni del firewall per consentire la telecamera. Assicurarsi che non ci siano conflitti con un server web sulla rete. Verificare la configurazione del router.

Come regolare la messa a fuoco e lo zoom?

Utilizzare il cacciavite fornito per regolare i comandi di messa a fuoco e zoom situati sul corpo. Una focale corta allarga il campo, una focale lunga permette di zoomare.

Quali accessori sono inclusi nella confezione?

La confezione contiene: la telecamera DCS-7510, il supporto di connessione, un cavo Ethernet CAT5, un adattatore di rete 12 V/1,25 A, un cacciavite e un CD con il manuale e il software.

Il DCS-7510 è resistente alle intemperie?

Sì, ha un grado di protezione IP66, che lo rende adatto per uso esterno.

Come pulire la telecamera?

Utilizzare un panno morbido e asciutto per pulire l'obiettivo. Non utilizzare prodotti chimici aggressivi che potrebbero danneggiare la lente.

Che tipo di alimentazione posso utilizzare?

La telecamera può essere alimentata tramite PoE (Power over Ethernet) o tramite l'adattatore di rete fornito (12 V CC, 1,25 A). Non utilizzare altre tensioni per evitare di danneggiare il dispositivo.

MANUALE UTENTE DCS7510 D-LINK

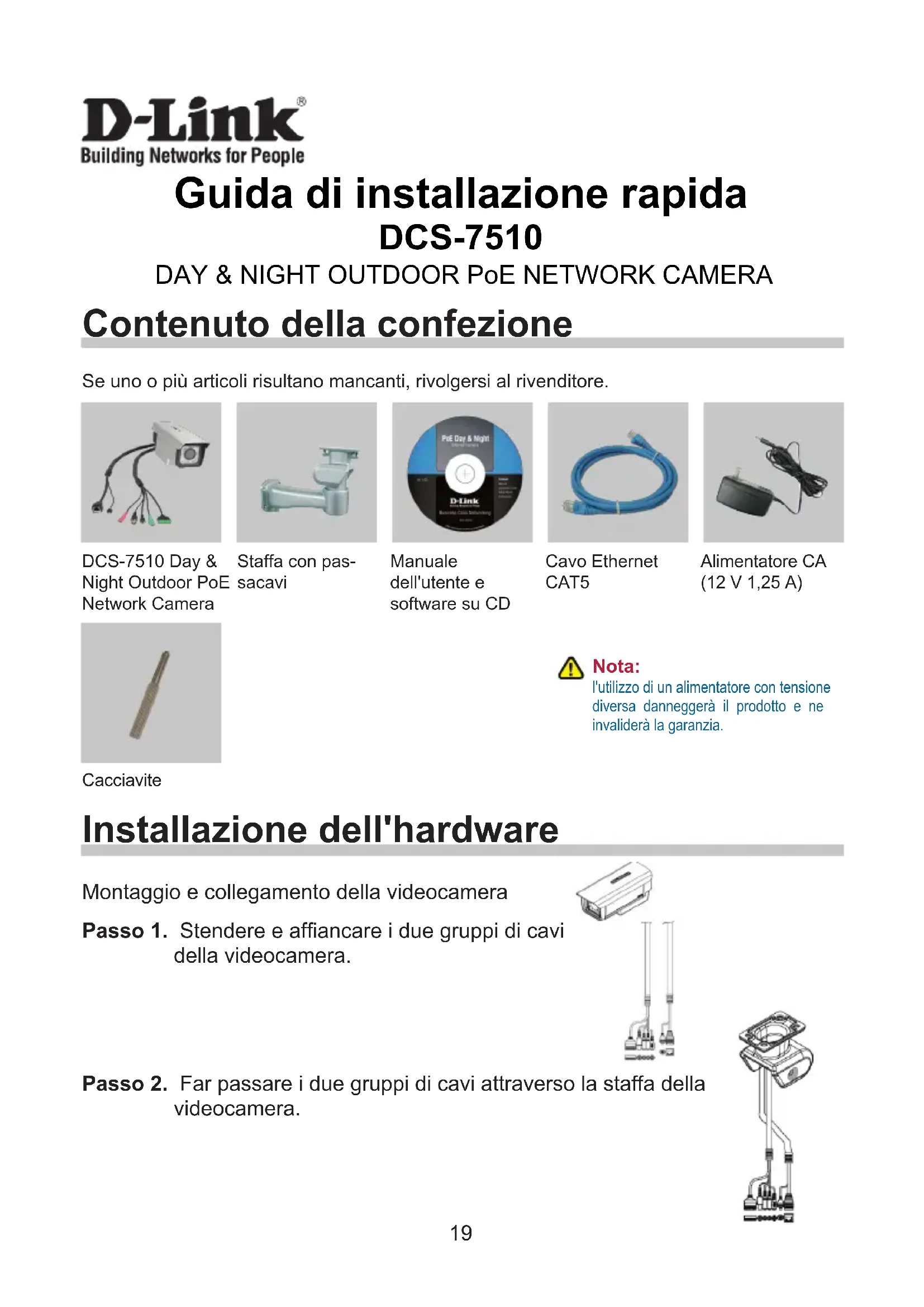

Guida di installmente rapida DCS-7510

DAY & NIGHT OUTDOOR PoE NETWORK CAMERA

Contenuto della confezione

Se uno o più articoli risultano mancanti, rivolgersi al rivenditore.

DCS-7510 Day & Night Outdoor PoE Network Camera

Manuale dell'utente e software su CD

Cavo Ethernet CAT5

Alimentatore CA (12 V 1,25 A)

Cacciavite

Nota:

l'utilizzo di un alimentatore con tensione diversa danneggerà il prodotto e ne invalidere la garanzia.

Installazione dell'hardware

Montaggio e collegamento della videocamera

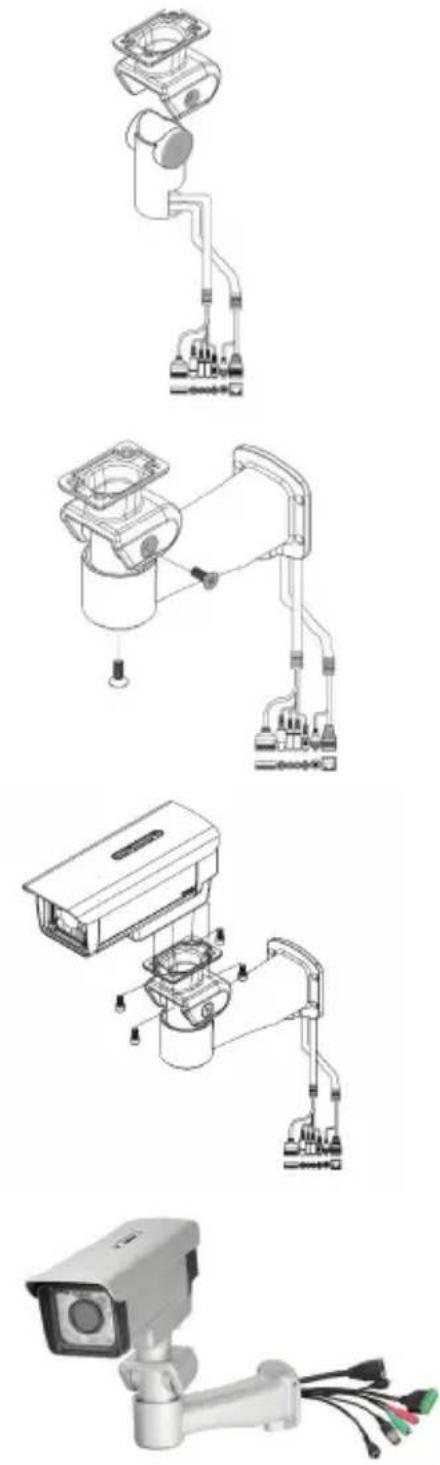

Passo 1. Stendere e affiancare i due gruppi di cavi della videocamera.

Passo 2. Far passare i due gruppi di cavi attraverso la staffa della videocamera.

Passo 3. A quello punto far passare i cavi attaverso la staffa con passacavi.

Passo 4. Fissare la staffa della videocamera alla staffa passacavi utilizzato le apposite viti.

Passo 5. Fissare la videocamera nella parte superiore della staffa della videocamera utilizzando le apposite viti.

Passo 6. Collegare i cavi nel modo richiesto.

Regolazione di messa a fuoco e zoom

I controlled per la messa a fuoco e lo zoom sono reperibili sulla parte esterna dell'involucro della videocamera e possono essere regolati utilizzato l'apposto cacciavite in dotazione.

Nota: con una lunghezza facale ridotta si otterrà un Campo visivo più ampio, cioè con una lunghezza facale più estesa il Campo visivo risulterà ridotto e sare possibile ingrandire tramite zoom un'area specifica visualizzandola in maggior dettaglio.

Risoluzione dei problemi

1. Qual è il numero massimo di utenti che possono accedere contemporaneamente alla videocamera DCS-7510?

Il numero massimo di utenti che possono accedere contemporaneamente alla videocamera di rete 10. Tenere presente che quando molti utenti accedono contemporaneamente alla videocamera, la velocità di trasmissione complessiva risulterà ridotta.

1. Quale algo rito vieneutilizzato per comprimere l'immagine digitale?

Per ottenere immagini di elevata qualità a larghezze di banda ridotte, vengono utilizzati MPEG-4 e MJPEG.

1. É possible installare e'utilizzare la videocamera DCS-7510 se nella rete è presente un firewall?

Se nella rete è presente un firewall, è necessario après la porta 80 per le normali trasmissioni di dati, nonché per lo streaming audio e video. La videocamera DCS-7510 utilizza la porta 5002 per lo streaming audio e la porta 5003 per lo streaming video. É pertanto necessario après tali porte o quale specificate nella schedà Avanzate della schermata Configurazione.

1. Perché non è possibile accedere alla videocamera DCS-7510 da un browser Web?

Assicurarsi che le porte configurate per la videocamera DCS-7510 sul router o sul firewall siano corrette. A tale scopo è necessario stabilire se la videocamera DCS-7510 è mascherata da un router o da un firewall e quando configurarne correttamente le porte. Altri possibili problemi potrebbero dipendere dal cavo di rete. Provare a sostituire il cavo di rete. Eseguire il test dell'interfaccia di rete del prodotto collegando un computer locale all'unitàtramite un cavo crossover Ethernet. Se il problema persistsente, è possible che la videocamera di rete sia difettosa.

1. Perché la videocamera di rete funzione in locale ma non da remoto?

Il problema potrebbe dipendere alla protezione del firewall della rete. Per rendere la videocamera di rete accessibile dall'esterno della rete locale LAN, potrebbe essere necessario modificare l'impostazione del firewall. Verificare con l'amministratore di rete che la videocamera di rete non sia in conflitto con eventuali server Web in esecuzione nella rete. è possibile che il problema dipenda dall'impostazione di default del router. Verificare che la configurazione delle impostazioni del router consenta alla videocamera di rete di essere accessibile dall'esterno della rete locale LAN.

Supporto tecnico

Supporto Tecnico dal lunedi al venerdi dalle ore 9.00 alle ore 19.00 con orario continuato

Telefono: 199400057
