BEDIENUNGSANLEITUNG RP2000 MK2 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung bereits. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieges Gerat nicht Wasser oder Flüssigkeiten aus! Öffnen Si nemals das Geschäse!

WARNING!

Für weiteren Gebrauch aufbewahren!

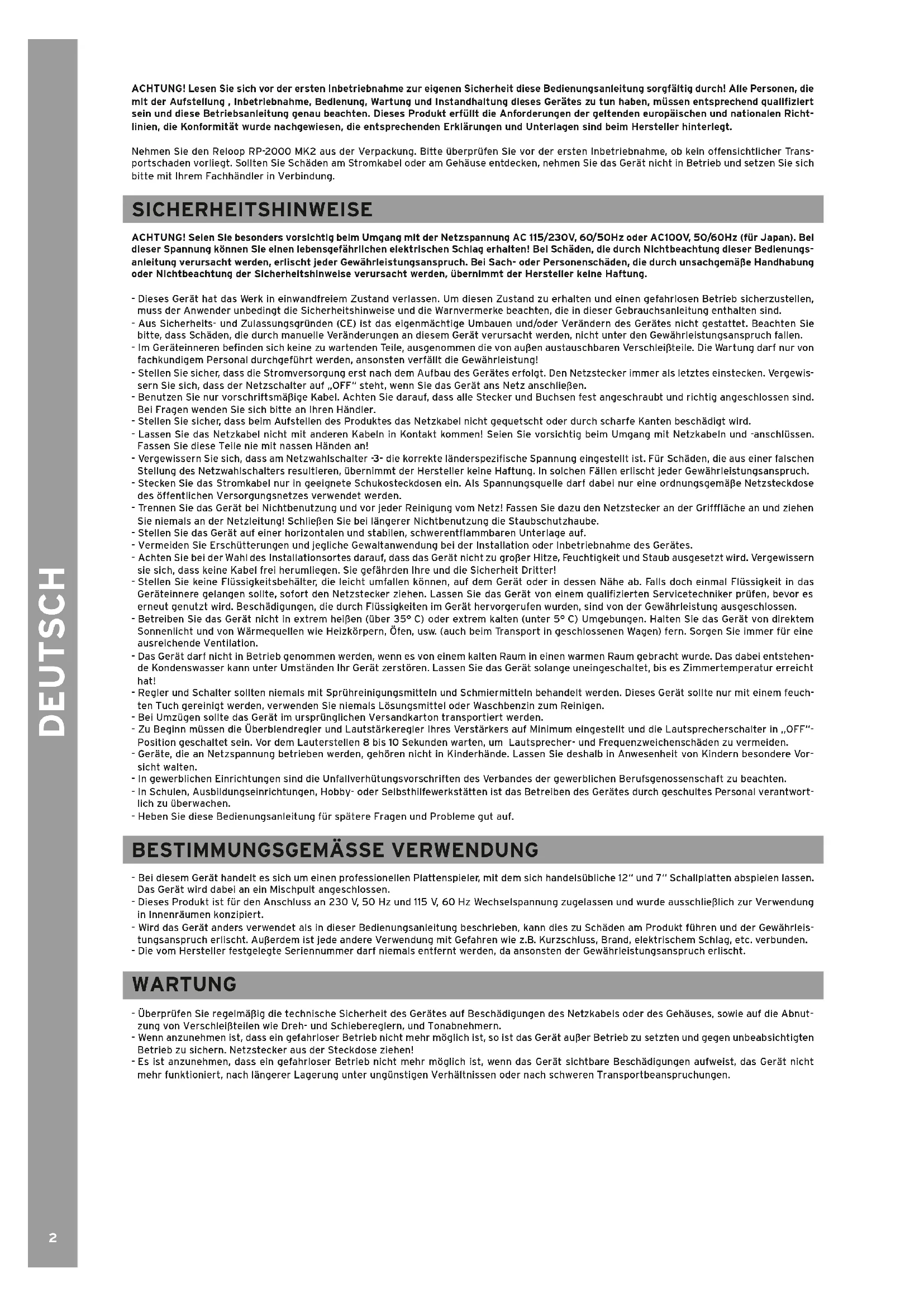

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedelung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erkräufen und Unterlagen sind beim Hersteller hinterlegt.

Behnme Sien den Reloop RP-2000 MK2 aus der Verpackung. Bitt beperfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Solten sie Schaden am Stromkabel oder am Gehause entdecken, nehem sie das Gerat nicht in Betrieb und setzen sie sich mit Ihrem Fachhandler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonder vorsichtig beim Umgang mit der Netzspannung AC 115/230V, 60/50Hz oder AC100V, 50/60Hz (für Japan). Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedelungsanleitung verurscht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitsinweise verursicht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sichzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schaden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitsteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Stellen Sie sich, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewis-sern Sie sich, dass der Netzschalter auf „OFF" steht, wenn Sie das Gerät ans Netz anschlieben.
• Benutzen Sie nur vorschäftsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
  Vergewissern Sie sich, dass am Netzwahlschafter -3- die korrekte länderspezifische Spannung eingestellt ist. Für Schaden, die aus einer falschen Stellung des Netzwahlschaften resultieren, übernimmt der Hersteller keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch.
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spanningsquellearf darauf nur eine ordnungsgemae Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung! Schlieben Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterland auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes daraufuf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewisser sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollen, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevors er ernut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem—heien (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilatio.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das damit entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmittel und Schmiermitteln behandelt werden. Dieses Gerät solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihr's Verständern auf Minimum eingestellt und die Laufsprecherschafter in „OFF“-Position geschättet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Laufsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfbthilfewerkstätten ist das Betrieb des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei thisem Gerät handelt es sich um einen professionellen Plattenspieler, mit dem sich handelsübliche 12" und 7" Schallplatten abspielen{lassen. Das Gerät wird bzw an ein Mischpult angeschlüssen.
• Dieses Produkt ist für den Anschluss an 230 V, 50 Hz und 115 V, 60 Hz Wechselpannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzliert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlitsch. Außer dem Ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleibteilen wie Dreh- und Schiebereglern, und Tonabehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungütigen Verhältnissen oder nach schweren Transportbeanspruchungen.

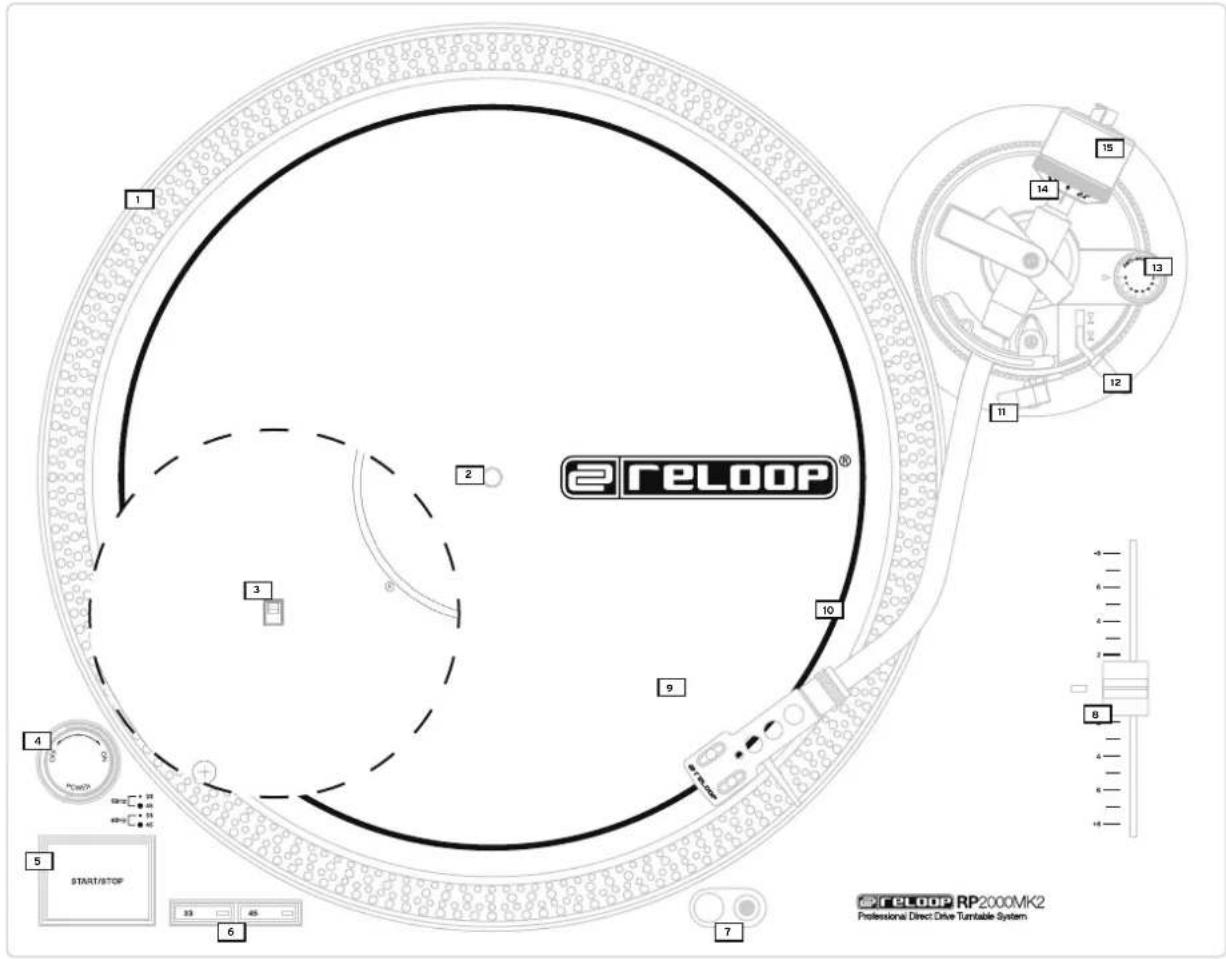

BEDIENOBERFLÄCHE

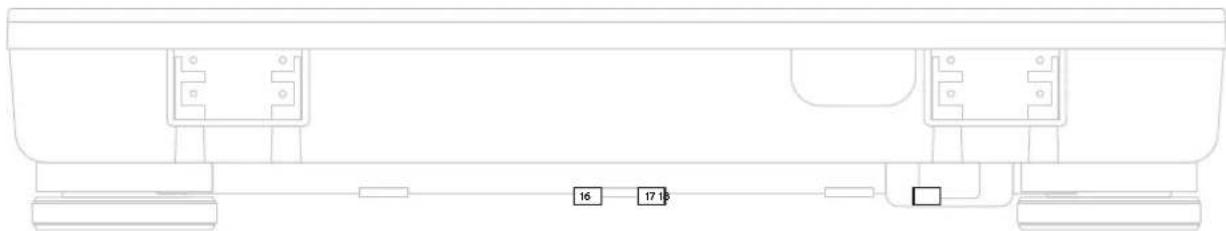

RÜCKSEITE

BEZEICHNUNGEN

1. Plattenteller
2. Nabe
3. Spannungswahlschafter
4. EIN/AUS Schalter auf Plattentellerbeleuchtung
5. START/STOP Taster
   6.33/45 Umschalter
6. Schalter für Nadelbeleuchtung
7. Pitch Fader
8. Headshell mit Tonabnehmersystem
9. Tonarm
10. Tonarmstütze
11. Tonarmlift
12. Anti-Skating Rad
13. Gegengewichtsskala
14. Gegengewicht
15. Audio Ausgangskabel (Cinch)
16. GND Erdungskabel
17. Anschlussbuchse für Netzkabel

AUFBAU & ANSCHLUSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller uber die Plattentellernabe -2-.
2. Legen Sie das mitgelieferte Slipmat über die Nabe -2- auf den Plattenteller.
3. Stecken Sie das Gegengewicht -15- auf den Tonarm.

HINWEIS! Die Gegengewichtsskala -14- muss dabel auf der dem DJ zugewandten Selte sein.

1. Schrauben sie das Headshell mit Tonabnehmersystem-9-inden Tonarm-10-ein. Das Tonabnehmersystem lasst sich bei Bedarf leicht ausstauschen: a) Lösen Sie zunachst die Befestigungsschrauben an dem Headshell undziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.

b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.

c) Verbinden Sie nun die Anschlussdrahte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung:

Farbe: Kanal und Polung
Weiβ (L+) Links, Plus-Pol
Blau (L-)	Links, Minus-Pol
Rot (R+)	Rechts, Plus-Pol
Grün (R-)	Rechts, Minus-Pol

d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.

1. Verbinden Sie das Audio Ausgangskabel -16- mit den Audio Eingangen Ihres Mixers und verbinden Sie das GND Erdungskabel -17- mit der Erdungsschraube Ihres Mixers.
2. Verbinden Sie das Netzkabel -18- mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -12- auf die Position „AB". Bewegen Sie nun den Tonarm -10- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -15- durch Drehen im Uhrzeitigersinn so ein, dass der Tonarm weder nach offen noch nach unter kippt, d.h. er solte parallel zur Platte ausbalanciert sein. Führn Sie den Tonarm anschließend weiter zugre in die Tonarmstutzne -11-. Stellen Sie die Gegengewichtsskala -14- am Gegegewicht so ein, dass die Position „0" über der Markierungslinne stehet. Drehen Sie das Gegengewicht welt inner Umhrzeligersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -13- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. Strom einschalten

Nach dem alle Anschlasse vorgenommen wurden, das Gerät mit dem EIN/AUS Schalter -4- einschalten; die Plattentellerbeleuchtung wird aktiviert.

4. Abspielien

Legen Sie die Schallplatte auf das Slipmat auf dem Plattenteller -1. Wahlen Sie mit den 33/45 Umschaltern -6- die passende Geschwindigkeit. Die LED des entsprechenden Umschalters leuchtet auf. Drücken Sie den START/STOP Taster -5- Entfern Sie den Nadeischutz von Tonabnehmer-system -9-. Stellen Sie nun den Tonarmift -12- in die Position „AUF" und bewegen Sie den Tonarm -10- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmift in die Position „AB", so dass sich der Tonarm auf die Schailplattenrille sentk.

HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie damit darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. Nadelbeleuchtung

Aktivieren Sie mit dem Schalter -7- bei Bedarf die Nadelbeleuchtung, um die Rillenfhrung der Schallplatte better erkennen zu konnen. Deaktiveilen Sie die Nadelbeleuchtung durch Herunterrücken der Lampe bis zum Einrasten.

6. Geschwindigkeits-Feinregelung

Mit dem Pitch Fader -8- konnen Sie die Geschwindigkeit der Schallplatte stufenlos verändern. Wollen Sie die Schallplatte in Originalgeschwindigkeit abspielen, schieren Sie den Pitch Fader in die Position + / - 0% .

TECHNISCHE DATEN

Typ: 2 Geschwindigkeiten, voll manuell

Antriebsart: quarzgesteuerter Direktantrieb

Geschwindigkeiten: 33 1/3 und 45 U/Min.

Start/Stoppzeit: <1 Sek.

Startdrehmoment: >1000 g/cm

Gleichlaufschwankungen: <0,15% WRMS

MaBe: 450 x 352 x 144 mm

Gewicht: 6,83 kg

Hinweis: Änderungen der technischen Daten jederzeit vorbehalten. Die angegebenen Daten sind ungebährte Werte.

Technische Änderungen vorbehalten.

Alle Abbildungenähnlich.

Keine Haftung für Druckfehler.
