BEDIENUNGSANLEITUNG Neo+ GPS Rangefinder Watch BUSHNELL

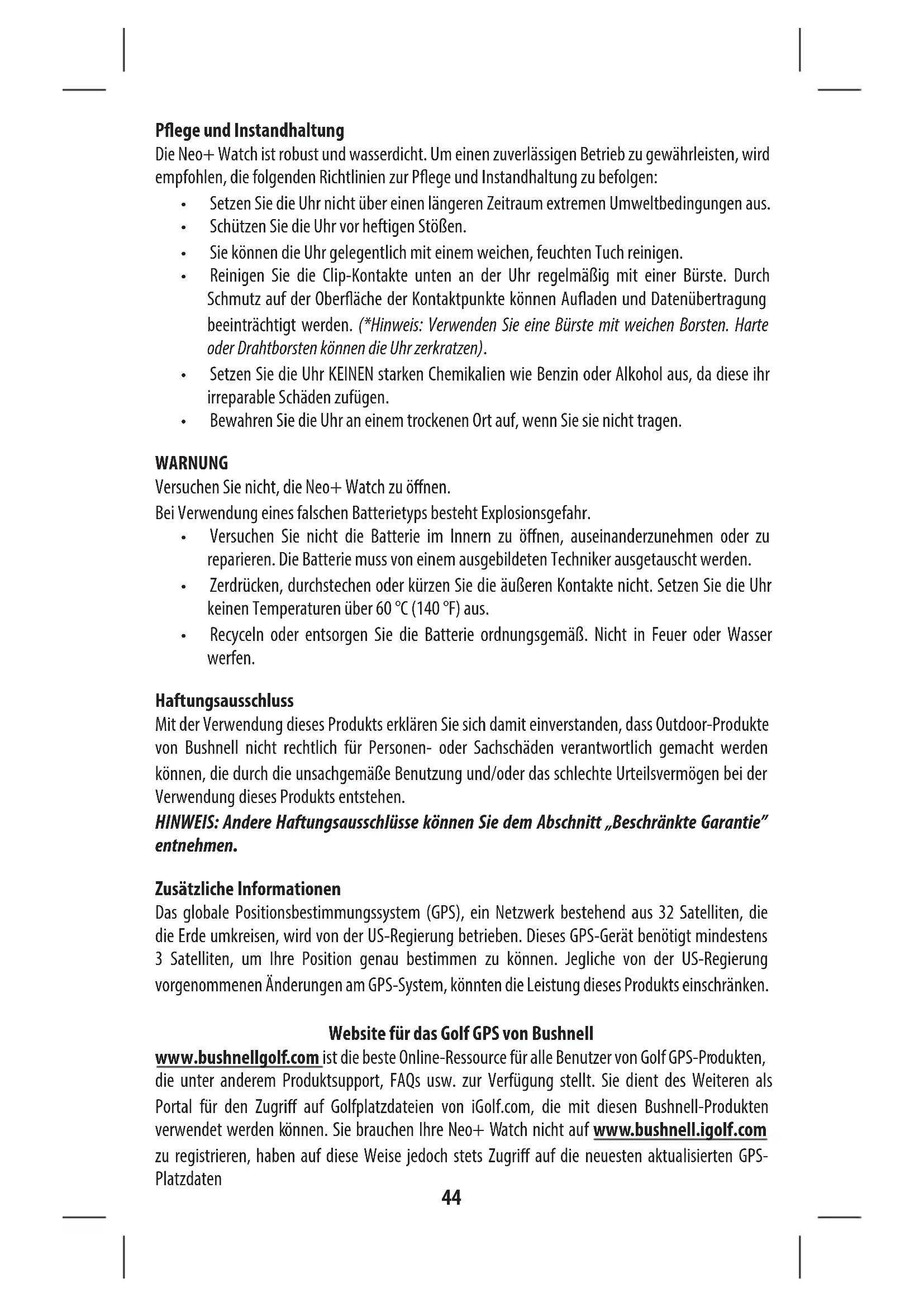

• Setzen Sie die Uhr nicht über einen längeren Zeitraum extremen Umweltbedingungen aus.

• Schützen Sie die Uhr vor heftigen Stößen.

• Sie können die Uhr gelegentlich mit einem weichen, feuchten Tuch reinigen.

• Reinigen Sie die Clip-Kontakte unten an der Uhr regelmäßig mit einer Bürste. Durch Schmutz auf der Oberäche der Kontaktpunkte können Auaden und Datenübertragung beeinträchtigt werden. (*Hinweis: Verwenden Sie eine Bürste mit weichen Borsten. Harte oder Drahtborsten können die Uhr zerkratzen).

• Setzen Sie die Uhr KEINEN starken Chemikalien wie Benzin oder Alkohol aus, da diese ihr irreparable Schäden zufügen.

• Bewahren Sie die Uhr an einem trockenen Ort auf, wenn Sie sie nicht tragen. WARNUNG Versuchen Sie nicht, die Neo+ Watch zu önen. Bei Verwendung eines falschen Batterietyps besteht Explosionsgefahr.

• Versuchen Sie nicht die Batterie im Innern zu önen, auseinanderzunehmen oder zu reparieren. Die Batterie muss von einem ausgebildeten Techniker ausgetauscht werden.

• Zerdrücken, durchstechen oder kürzen Sie die äußeren Kontakte nicht. Setzen Sie die Uhr keinen Temperaturen über 60 °C (140 °F) aus.

• Recyceln oder entsorgen Sie die Batterie ordnungsgemäß. Nicht in Feuer oder Wasser werfen. Haftungsausschluss Mit der Verwendung dieses Produkts erklären Sie sich damit einverstanden, dass Outdoor-Produkte von Bushnell nicht rechtlich für Personen- oder Sachschäden verantwortlich gemacht werden können, die durch die unsachgemäße Benutzung und/oder das schlechte Urteilsvermögen bei der Verwendung dieses Produkts entstehen. HINWEIS: Andere Haftungsausschlüsse können Sie dem Abschnitt „Beschränkte Garantie” entnehmen. Zusätzliche Informationen Das globale Positionsbestimmungssystem (GPS), ein Netzwerk bestehend aus 32 Satelliten, die die Erde umkreisen, wird von der US-Regierung betrieben. Dieses GPS-Gerät benötigt mindestens 3 Satelliten, um Ihre Position genau bestimmen zu können. Jegliche von der US-Regierung vorgenommenen Änderungen am GPS-System, könnten die Leistung dieses Produkts einschränken. Website für das Golf GPS von Bushnell www.bushnellgolf.com ist die beste Online-Ressource für alle Benutzer von Golf GPS-Produkten, die unter anderem Produktsupport, FAQs usw. zur Verfügung stellt. Sie dient des Weiteren als Portal für den Zugri auf Golfplatzdateien von iGolf.com, die mit diesen Bushnell-Produkten verwendet werden können. Sie brauchen Ihre Neo+ Watch nicht auf www.bushnell.igolf.com zu registrieren, haben auf diese Weise jedoch stets Zugri auf die neuesten aktualisierten GPS- Platzdaten45 Seitenüberschrift Page # Laden der Batterie 46 Paketinhalte/Computeranforderungen/Updates 46 Tasten und Funktionen 47 Einschalten und grundlegende Bedienung/Verwenden des PLAY GOLF-Modus

Tastenfunktionen im PLAY GOLF-Modus 49 Weitere Menüoptionen 50 Weitere Menüoptionen: Bildschirmanzeigen/Tastenfunktionen 51 Verwenden des Einstellungsmenüs 52-53 Registrieren und Aktualisieren von Golfplatzdaten 54-55 Beschränkte zwei-Jahres Garantie 56 Entsorgung von elektrischen und elektronischen Ausrüstungen (WEEE)

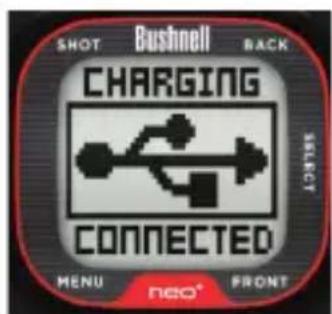

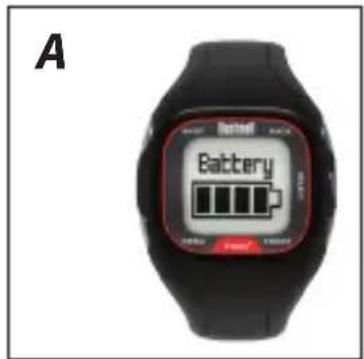

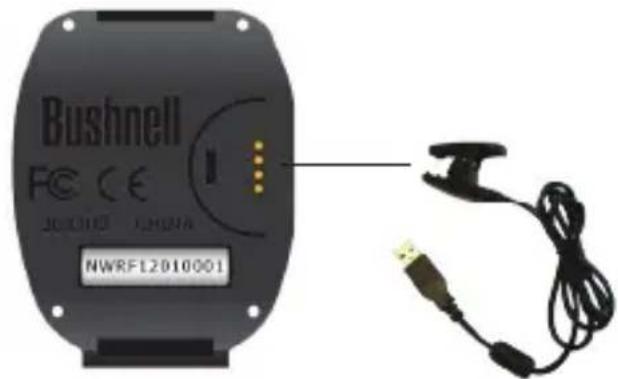

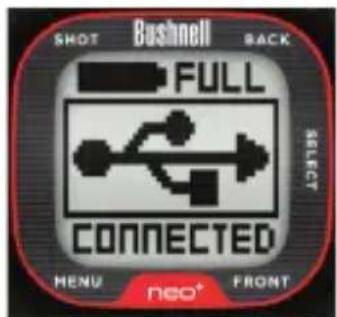

Inhaltsverzeichnis DeUtsCh46 Laden der Batterie Die wiederauadbare Batterie der Neo+ Watch ist langlebig und reicht für bis zu 14 Stunden Golf oder ein Jahr bei Verwendung als Alltagsuhr lediglich zur Zeitanzeige. Die Batterielaufzeit kann jedoch durch eine Vielzahl an Faktoren verkürzt werden (Außentemperatur etc.). Alle wiederauadbaren Batterien verlieren langfristig an eektiver Ladezeit. Die verbleibende Batteriedauer lässt sich überprüfen, indem Sie „Battery“ (Batterie) in Menü 1 wählen (S. 50, 51). Zum Wiederauaden der Batterie schließen Sie das vierpolige Ende des mitgelieferten USB-Kabels an die Kontakte an der Rückseite der Uhr und das andere Ende an den Computer an. Die Neo+ Watch und das USB-Kabel sind mit allen USB-Anschlüssen einschließlich USB-Ladegeräten kompatibel. Die Displays während des Ladevorgangs (Charging) und bei vollständig geladener (Full) Batterie sowie die Ladekontakte sind nachstehend abgebildet: Wird geladen Vollständig geladen Paketinhalte

1 - Bushnell Neo+ GPS-Entfernungsmesser-Uhr

1 - Bedienungsanleitung

Computeranforderungen USB-Anschluss (1.1 oder 2.0) OS: Windows (7, Vista or XP) Firmware/Software-Updates Besuchen Sie regelmäßig www.bushnellgolf.com, um nach neuen Firmware- und Software-Veröentlichungen zu suchen.47

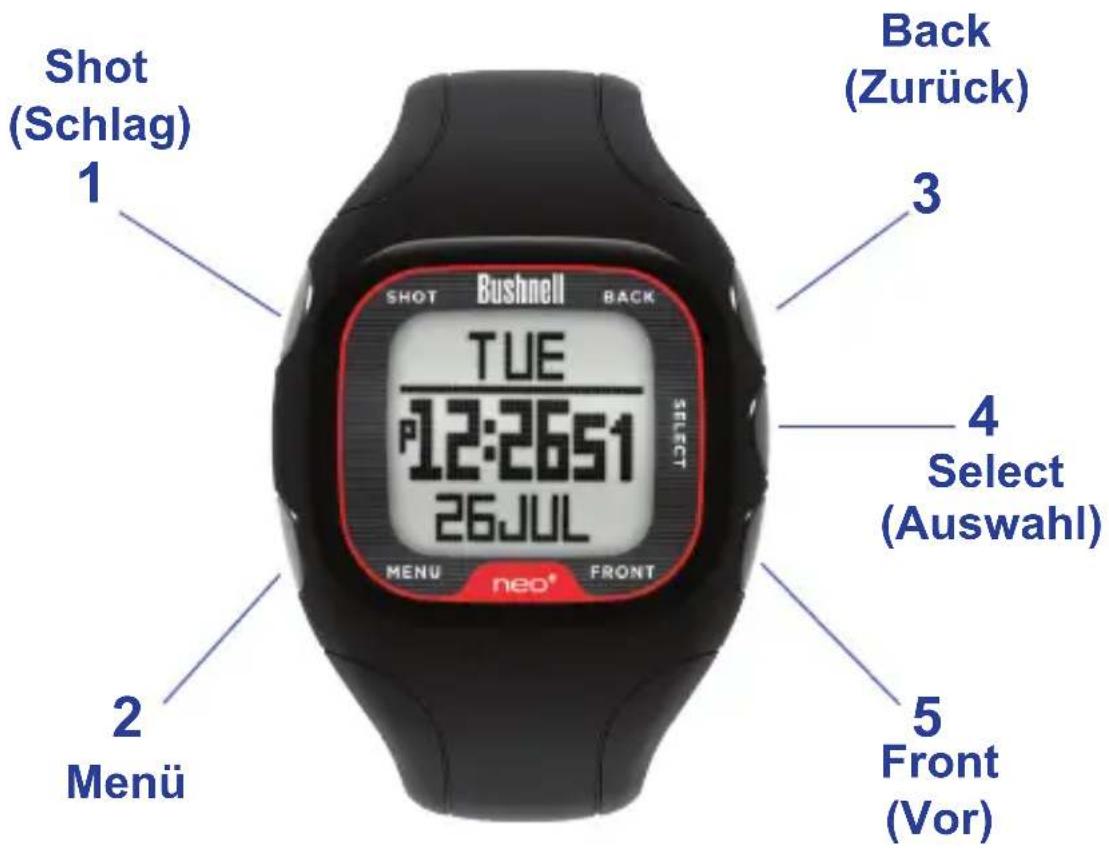

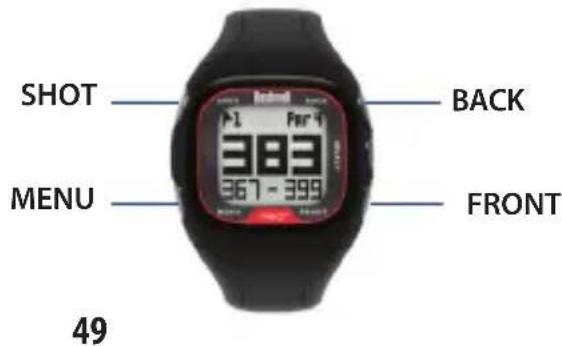

Front (Vor) Back (Zurück) Select (Auswahl)

Menü Shot (Schlag) Tasten und Funktionen

1. Taste SHOT (Schlag): Verfolgt die Schlagweite im PLAY

GOLF-Modus. Schaltet die Hintergrundbeleuchtung ein oder aus. Halten Sie die Taste zum Aktivieren des Nachtmodus gedrückt. Drücken Sie die Taste einmal kurz, um den Nachtmodus zu deaktivieren. Drücken Sie „Select“ (Auswählen), „Front“ (Vorderseite) oder „Back“ (Rückseite), um die Schlagweite zu beenden.

2. Taste MENU (Menü): Zeigt das Golf-Menü im PLAY GOLF-

Modus an. Zur Anzeige der Hauptmenüoptionen in der Bildschirmanzeige „Time“ (Zeit).

3. Taste BACK (Zurück): Blättert in den Menüoptionen nach

oben. Zeigt eine große Legende zur Rückseite des Grüns im PLAY GOLF-Modus an.

4. Taste SELECT (Auswahl): Dient zur Auswahl von

5. Taste FRONT (Vor): Halten Sie die Taste zum Einschalten/

Ausschalten der Uhr gedrückt. Blättert in den Menüoptionen nach unten. Zeigt eine große Legende zur Vorderseite des Grüns im PLAY GOLF-Modus an.48 Einschalten und grundlegende Bedienung Sind Sie bereit, Ihre Neo+ Watch zu starten? Stellen Sie zunächst sicher, dass die Batterie vollständig aufgeladen ist. Wenn Sie sie zum ersten Mal verwenden, sollten Sie die Batterie so lange auaden, bis „Full“ (Vollständig geladen) angezeigt wird (weitere Infos nden Sie im Abschnitt „Laden der Batterie“ auf Seite 46). Begeben Sie sich anschließend ins Freie an einen Ort mit klarer Sichtverbindung auf den Himmel, damit die GPS-Satellitensignale leicht empfangen werden können. Nun können Sie Ihre Neo+ Watch einschalten und verwenden.

• Drücken Sie die Taste FRONT (Vor) (5) und halten Sie sie einen Augenblick gedrückt, um die Neo+ Watch einzuschalten.

• Drücken Sie die Taste MENU (Menü) (2).

• Blättern Sie durch die Menüoptionen, indem Sie die Tasten FRONT (Vorderseite) (5) und BACK (Zurück) (3) drücken. Drücken Sie erneut unten oder oben in einem Menübildschirm, um zur nächsten bzw. vorherigen Bildschirmanzeige zu gelangen (siehe unten).

• Wählen Sie die gewünschte Funktion durch Drücken der Taste SELECT (Auswahl) (4) aus. Das Menü mit den Funktionen wird wie folgt über drei Bildschirme verteilt angezeigt:

• Menü1: Play Golf*, Battery, Golf Demo (Golf spielen, Batterie, Golf- Demo)

• Menü2:Odometer*, Alarm, Timer (Wegstreckenzähler, Alarm, Zeitgeber)

• Menü3:GPS status*, Settings (GPS-Status, Einstellungen) *GPS-Funktion-fürdieVerwendungdieserFunktionenisteinSatellitensignal erforderlich.HaltenSiesichfüreinengutenEmpfangnichtinderNähe hoherGebäudeundBäumeaufundachtenSiedarauf,dasseineklare SichtverbindungaufdenHimmelvorhandenist. Verwenden des PLAY GOLF-Modus

1. Drücken Sie MENU (Menü) und wählen Sie „Play

Golf“ (Golf spielen) (drücken Sie ggf. FRONT (Vor) oder BACK (Zurück) oben in Menü 1 und drücken Sie anschließend SELECT (Auswahl). Die Neo+ Watch sucht nach GPS-Satellitensignalen. Nachdem die Satellitenverbindung gefunden wurde, wird auf der Neo+ Watch eine Liste der Golfplätze in der näheren Umgebung angezeigt.

2. Durchblättern Sie die Liste der Plätze mit den Tasten BACK (Zurück) und

FRONT (Vor) und wählen Sie den gewünschten Platz durch Drücken der Taste SELECT (Auswahl) aus. Sie benden sich nun im PLAY GOLF- Modus.

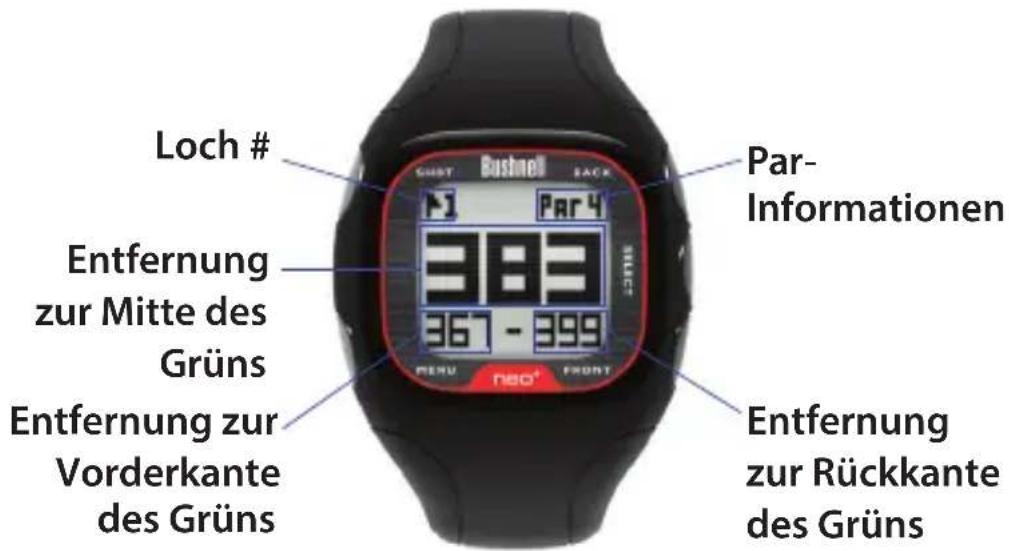

3. Nach der Auswahl eines Platzes werden auf dem Hauptbildschirm die

Entfernungen für Vorderseite, Mitte und Rückseite des Grüns für Loch 1 sowie Par-Informationen angezeigt. Die Nummer des aktuellen Lochs wird oben links angezeigt.49 Loch # Entfernung zur Vorderkante des Grüns Entfernung zur Rückkante des Grüns Entfernung zur Mitte des Grüns Par- Informationen Verwenden des PLAY GOLF-Modus Tastenfunktionen im PLAY GOLF-Modus Schlagweite verfolgen: Mithilfe dieser Funktion können Sie auf einfache Weise die Entfernung zwischen zwei beliebigen Punkten feststellen. Beim normalen Einsatz wird diese Funktion für die Messung der Schlagdistanz verwendet. Drücken Sie die Taste SHOT (Schlag), um Punkt A (an dem Sie sich benden) auf „0“ zu setzen. Nachdem Sie zum Ball gegangen sind (Punkt B), wird auf der Neo+ Watch der Abstand zwischen Punkt A und Punkt B in einer geraden Linie angezeigt. Optionen im Golf-Menü anzeigen: Durch Drücken der Taste MENU (Menü) wird das Menü „Golf“ angezeigt, in dem Sie Löcher manuell ändern (Info zum nächsten/vorherigen Loch anzeigen), die Maßeinheiten (Yards oder Meter) ändern, die aktuelle Zeit ablesen oder das Spiel beenden können. Durch erneutes Drücken der Taste MENU (Menü) kehren Sie zu Ihrem Spiel zurück. Größere Legende zur Entfernung zur Rückseite anzeigen: Drücken Sie die Taste BACK (Rückseite), um den Bildschirm „Back Callout“ (Legende Rückseite) fünf Sekunden lang anzuzeigen. Kehren Sie anschließend zum Hauptbildschirm für Vorderseite, Mitte und Rückseite (Front, Center, Back) zurück. Größere Legende zur Entfernung zur Vorderseite anzeigen: Drücken Sie die Taste FRONT (Vorderseite), um den Bildschirm „Back Callout“ (Legende Rückseite) fünf Sekunden lang anzuzeigen. Kehren Sie anschließend zum Hauptbildschirm für Vorderseite, Mitte und Rückseite (Front, Center, Back) zurück. SHOT BACK MENU FRONT50 Weitere Menüoptionen Battery (Batterie) (A): Wählen Sie zum Überprüfen der verbleibenden Batterieladung „Battery“ (Batterie) in Menü 1. Golf Demo (Golf-Demo): Durch Auswahl von „Golf Demo“ (Golf-Demo) in Menü 1 erhalten Sie eine Übersicht über die Funktionen im PLAY GOLF-Modus, ohne dass ein Satellitensignal erforderlich ist. Es werden Beispiel-Bildschirme zum Hauptbildschirm für Vorderseite, Mitte und Rückseite (Front, Center, Back) sowie den Bildschirmen „Shot Distance“ (Schlagweite), „Back of the Green“ (Rückseite des Grüns) und „Front of the Green“ (Vorderseite des Grüns) angezeigt. Rufen Sie das Golf-Menü auf und wählen Sie „Exit Game“ (Spiel beenden), um die Golf-Demo zu beenden. Die Funktion „Golf Demo“ ist in erster Linie zur Demonstration am Verkaufsort gedacht; Sie können sie jedoch auch nutzen, um Ihren Golreunden im Clubhaus Ihre tolle Neo+ Watch zu zeigen! *Hinweis: „Change Hole“ (Loch ändern) und „Yds/Mtrs“ (Yards/Meter) funktionieren nicht in der Golf-Demo. Odometer (Wegstreckenzähler) (B): Nachdem ein GPS- Satellitensignal gefunden wurde, können Sie mit der Wegstreckenzählfunktion Entfernung, Geschwindigkeit und die Gesamt-Aktivitätszeit verfolgen. Alarm (C): Die Neo+ Watch verfügt über eine Standard- Alarmfunktion. Der Alarm ertönt zur festgelegten Zeit. Timer (Zeitgeber) (D): Der Zeitgeber der Neo+ Watch funktioniert wie ein Küchenwecker (Countdown-Timer). Stellen Sie die gewünschte Zeit ein und ein Alarm wird ertönen, wenn die Zeit verstrichen ist. GPS Status (GPS-Status) (E): Nachdem ein GPS- Satellitensignal gefunden wurde, können Sie mit der GPS- Statusanzeige die Signelstärke sehen.51 Weitere Menüoptionen, Bildschirmanzeigen und Tastenfunktionen Entfernung Geschwindig- keit Gesamt- Aktivitätszeit

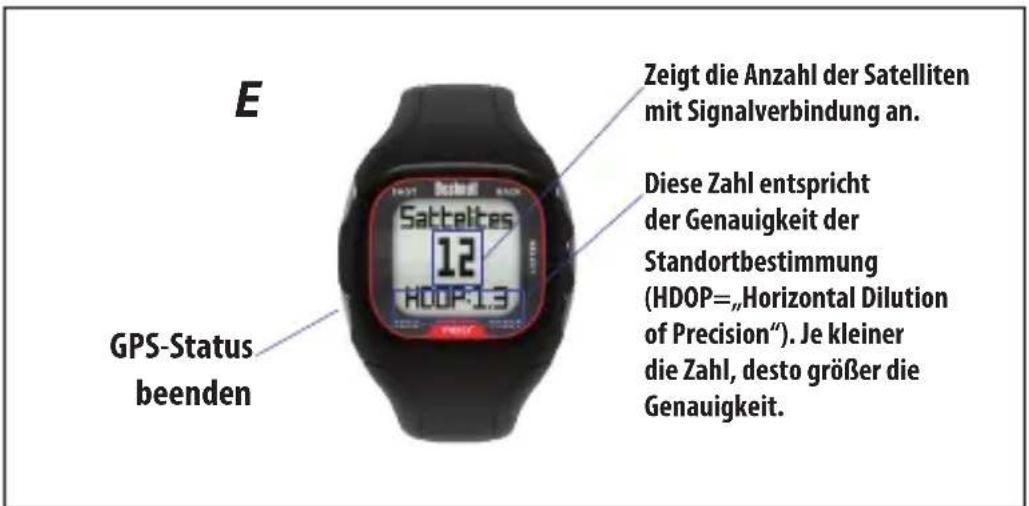

GPS-Status beenden Zeigt die Anzahl der Satelliten mit Signalverbindung an.Diese Zahl entspricht der Genauigkeit der Standortbestimmung (HDOP=„Horizontal Dilution of Precision“). Je kleiner die Zahl, desto größer die Genauigkeit.

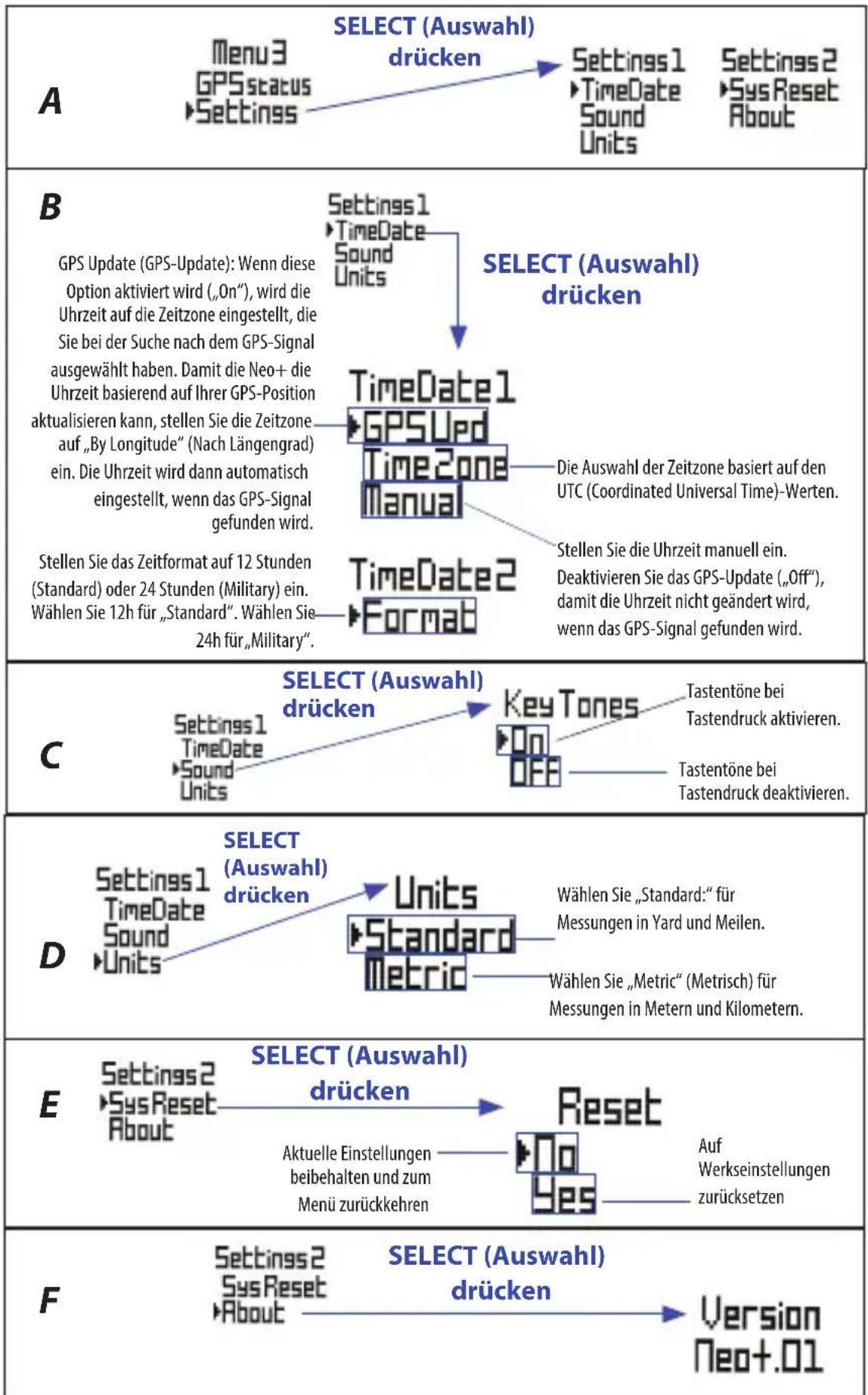

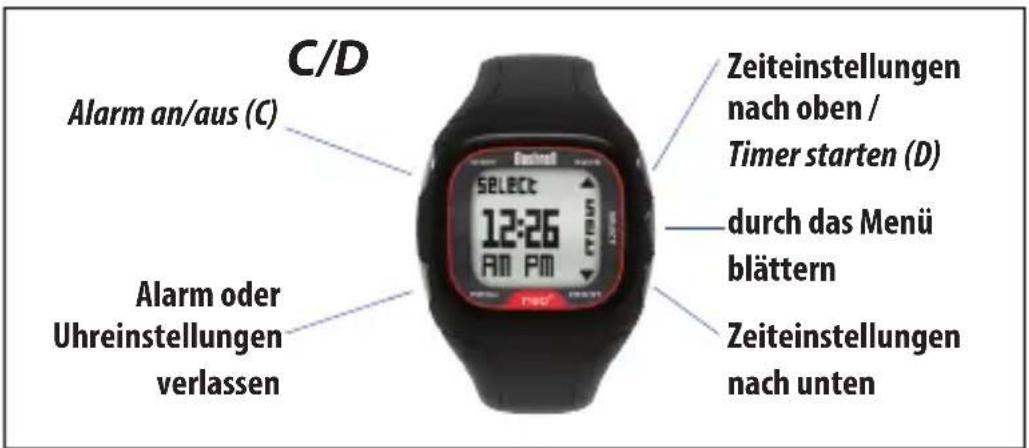

Alarm oder Uhreinstellungen verlassen Alarm an/aus (C) Zeiteinstellungen nach oben / Timer starten (D) Zeiteinstellungen nach unten C/D durch das Menü blättern52 Verwenden des Einstellungsmenüs Settings (Einstellungen) (A): Im Menü „Settings“ (Einstellungen) können Uhrzeit und Datum (Menüpunkt „TimeDate“) eingestellt, die Tastentöne deaktiviert (Menüpunkt „Sound“), die Maßeinheiten Standard und Metrisch (Menüpunkt „Units“) eingestellt und eine Systemrücksetzung (Menüpunkt „SysReset“) zur Wiederherstellung der Werkseinstellungen durchgeführt werden. Time/Date (Uhrzeit/Datum) (B): Mit dieser Option können Sie Datum und Uhrzeit sowie die Zeitzone einstellen, die GPS- Aktualisierungseinstellungen vornehmen und das bevorzugte Zeitformat festlegen. Sound (Ton) (C): Mit dieser Menüoption können Sie die Tastentöne deaktivieren. Wenn die Tastentöne aktiviert sind („On“), gibt die Neo+ bei jedem Tastendruck einen Piepton von sich. Wenn die Tastentöne deaktiviert sind („O“), erfolgt der Tastendruck geräuschlos. Units (Einheiten) (D): Mit dieser Menüoption können Sie die Maßeinheiten für Entfernungsanzeigen von Standard in metrisch ändern. System Reset (Systemrücksetzung) (E): Mit dieser Option wird die Neo+ Watch auf ihre Werkseinstellungen zurückgesetzt. About (Info) (F): Der Bildschirm „About“ (Info) bietet Aufschluss über die derzeit auf dem Gerät installierte und ausgeführte Firmware-/ Softwareversion. Informationen zur Verfügbarkeit von Firmware-/ Software-Updates nden Sie unter www.bushnellgolf.com.53 Verwenden des Einstellungsmenüs SELECT (Auswahl) drücken

GPS Update (GPS-Update): Wenn diese Option aktiviert wird („On“), wird die Uhrzeit auf die Zeitzone eingestellt, die Sie bei der Suche nach dem GPS-Signal ausgewählt haben. Damit die Neo+ die Uhrzeit basierend auf Ihrer GPS-Position aktualisieren kann, stellen Sie die Zeitzone auf „By Longitude“ (Nach Längengrad) ein. Die Uhrzeit wird dann automatisch eingestellt, wenn das GPS-Signal gefunden wird.Die Auswahl der Zeitzone basiert auf den UTC (Coordinated Universal Time)-Werten. Stellen Sie die Uhrzeit manuell ein. Deaktivieren Sie das GPS-Update („O“), damit die Uhrzeit nicht geändert wird, wenn das GPS-Signal gefunden wird.Stellen Sie das Zeitformat auf 12 Stunden (Standard) oder 24 Stunden (Military) ein. Wählen Sie 12h für „Standard“. Wählen Sie 24h für „Militar y“. Tastentöne bei Tastendruck aktivieren.Tastentöne bei Tastendruck deaktivieren. Wählen Sie „Standard:“ für Messungen in Yard und Meilen.Wählen Sie „Metric“ (Metrisch) für Messungen in Metern und Kilometern. Aktuelle Einstellungen beibehalten und zum Menü zurückkehren Auf Werkseinstellungen zurücksetzen

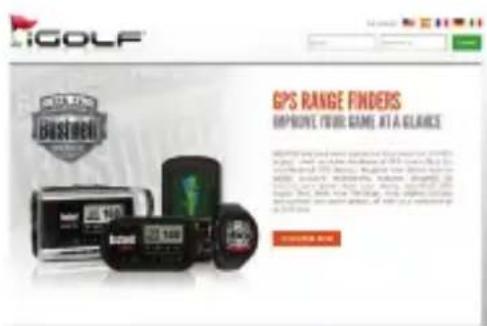

SELECT (Auswahl) drücken SELECT (Auswahl) drücken SELECT (Auswahl) drücken SELECT (Auswahl) drücken SELECT (Auswahl) drücken54 Registrieren und Aktualisieren von Golfplatzdaten Sie können optional ein kostenloses Konto einrichten und Ihre Neo+ unter www.bushnell.igolf.com registrieren. Hiermit können Sie die vorinstallierten GPS-Platzdaten aktualisieren und neue Plätze herunterladen. Die Registrierung ist kostenfrei und dauert nur wenige Minuten. Nach abgeschlossener Registrierung haben Sie Zugri auf die aktuellsten GPS-Daten, die Sie für Ihr Gerät verwenden können.

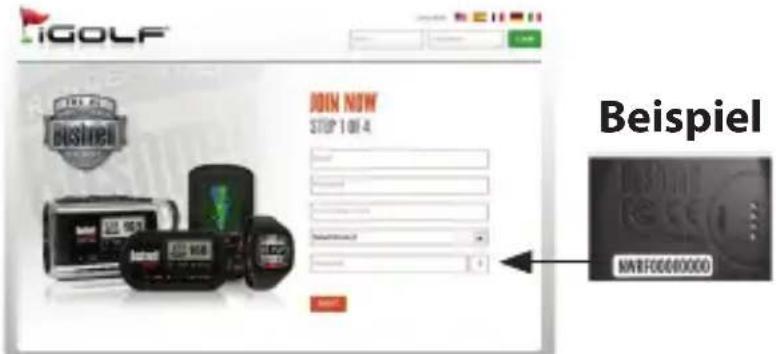

1) Geben Sie unter www.bushnell.igolf.com Ihre Daten ein, um

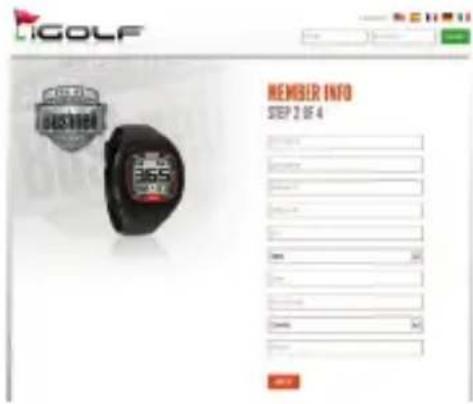

Ihre Neo+ Watch zu registrieren und ein Konto einzurichten. Die Seriennummer Ihrer Uhr nden Sie an deren Rückseite, wie im Beispiel dargestellt. Klicken Sie am Ende von Schritt 1 auf „Next“ (Weiter), um mit Schritt 2 fortzufahren und Ihre Registrierung abzuschließen.

2) In Schritt 3 laden Sie ein Installationsprogramm für den USB-

Treiber herunter, der es dem Computer ermöglicht, Ihre Uhr zu erkennen. Das Installationsprogramm wird anschließend ausgeführt. Das Installationsprogramm ist mit Windows XP, Vista und Windows 7 kompatibel (Mac OS wird derzeit noch nicht unterstützt). Für beste Ergebnisse wird empfohlen, Microsoft Internet Explorer als Browser zu verwenden.

3) Nachdem der Treiber installiert wurde, klicken Sie auf „Next“ (Weiter).

4) In Schritt 4 (optional) erhalten Sie Zugri auf ein PDF-Dokument mit

ausführlichen Anweisungen zum Aktualisieren der Betriebssoftware der Neo+ Watch. Die PDF enthält eine Schaltäche (einen Weblink), über die Sie zum Softwareassistenten gelangen, der das Update herunterlädt. Es wird empfohlen, die Software der Uhr zu aktualisieren, damit Sie stets über die neuesten Funktionen und Verbesserungen verfügen.

5) Nachdem Sie Ihre Neo+ Watch registriert und den USB-Treiber

installiert haben, gelangen Sie zu einer Webseite, auf der Sie nach einem Golfplatz suchen können. Geben Sie den vollständigen Namen des Golfplatzes ein und klicken Sie auf „Search“ (Suchen). Anschließend gelangen Sie zu den Platzinformationen auf der Site iGolf.com, wo Sie durch Klicken auf „Download GPS Course File“ (GPS-Platzdatei herunterladen) die neuesten, aktualisierten Daten zum Platz abrufen können.55 Beispiel Nach dem Download und der Installation des Treibers klicken Sie auf WEITER Schritt 1 Schritt 2 Schritt 3 Schritt 4 (optional) Lesen Sie alle Richtungen, dann klicken Sie hier Wählen Sie Ihre Sprache56 Gewährleistungsfrist Ein Jahr Auf das von Ihnen erworbene Bushnell

Neo+ Watch gewähren wir eine einjährige Garantie auf Materialmängel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel auftreten sollte, behalten wir uns die Entscheidung darüber vor, das Produkt zu reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt porto- und versandkostenfrei an uns zurückschickt. Diese Gewährleistung schließt keinerlei Schäden ein, die durch Missbrauch, unsachgemäßen Umgang, Einbau oder durch fehlerhafte Wartung verursacht wurden, und gilt ebenfalls nicht, wenn diese Tätigkeiten von anderen Personen als den durch die Kundendienstabteilung der Firma Bushnell hierfür autorisierten Personen durchgeführt wurden. Jegliche Rücksendung, die in bezug auf diese Gewährleistung erfolgt, muss folgende Begleitpapiere enthalten:

1. Einen Scheck/Bargeld in Höhe von $10.00 für die Porto- und Handlingkosten

2. Name und Adresse für Rücksendung des Produkts

3. Eine genaue Erläuterung des Mangels

4. Beleg des Kaufdatums

5. Das Produkt ist in einem stabilen Versandkarton gut zu verpacken, um Beschädigungen

beim Transport zu vermeiden, die Portospesen für den Versand an nachstehend aufge- führte Adresse sind im Voraus zu entrichten: Versandadresse für die U.S.A: Versandadresse für Kanada: Bushnell Outdoor Products Bushnell Outdoor Products Attn.: Repairs Attn.: Repairs 9200 Cody 25A East Pearce Street, Unit 1 Overland Park, Kansas 66214 Richmond Hill, Ontario L4B 2M9 Was Produkte anbelangt, die nicht in den U.S.A. oder in Kanada gekauft wurden, erfragen Sie bitte die gültigen Garantiebedingungen bei Ihrem örtlichen Händler. Innerhalb Europas kann die Firma Bushnell unter folgender Adresse kontaktiert werden: Bushnell Germany GmbH European Service Centre Mathias-Brüggen-Str. 80 D-50827 Köln GERMANY Tel: +49 221 995568-0 Fax: +49 221 995568-20 Diese Gewährleistung räumt Ihnen besondere juristische Rechte ein. Für die jeweiligen Länder gelten möglicherweise länderspezifische Rechte. ©2012 Bushnell Outdoor Products57 Weee (Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen) Diese Ausrüstung enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte sie an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten. Wenn die Ausrüstung austauschbare (wiederauadbare) Batterien enthält, müssen diese zuvor auch herausgenommen werden und, falls nötig, entsprechend der geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen in der Anleitung dieses Instruments). Weitere Informationen zu diesem Thema sind in Ihrer Gemeinde-/ Stadtverwaltung, Ihrem regionalen Abfallentsorgungsunternehmen oder in dem Geschäft, in dem Sie Ihr Equipment gekauft haben, erhältlich. Entsorgung von elektrischen und elektronischen Ausrüstungen Der Hersteller behält sich das Recht auf die Durchführung von Änderungen von Spezikationen und Konstruktionsmerkmalen ohne jegliche vorherige Ankündigung oder Verpichtung vor.58 Cura e manutenzione Il Neo+ da polso è resistente e impermeabile. Per garantirne il funzionamento adabile, si consiglia di seguire le seguenti istruzioni per la cura e manutenzione:
