BEDIENUNGSANLEITUNG KG347E.9 KRESS

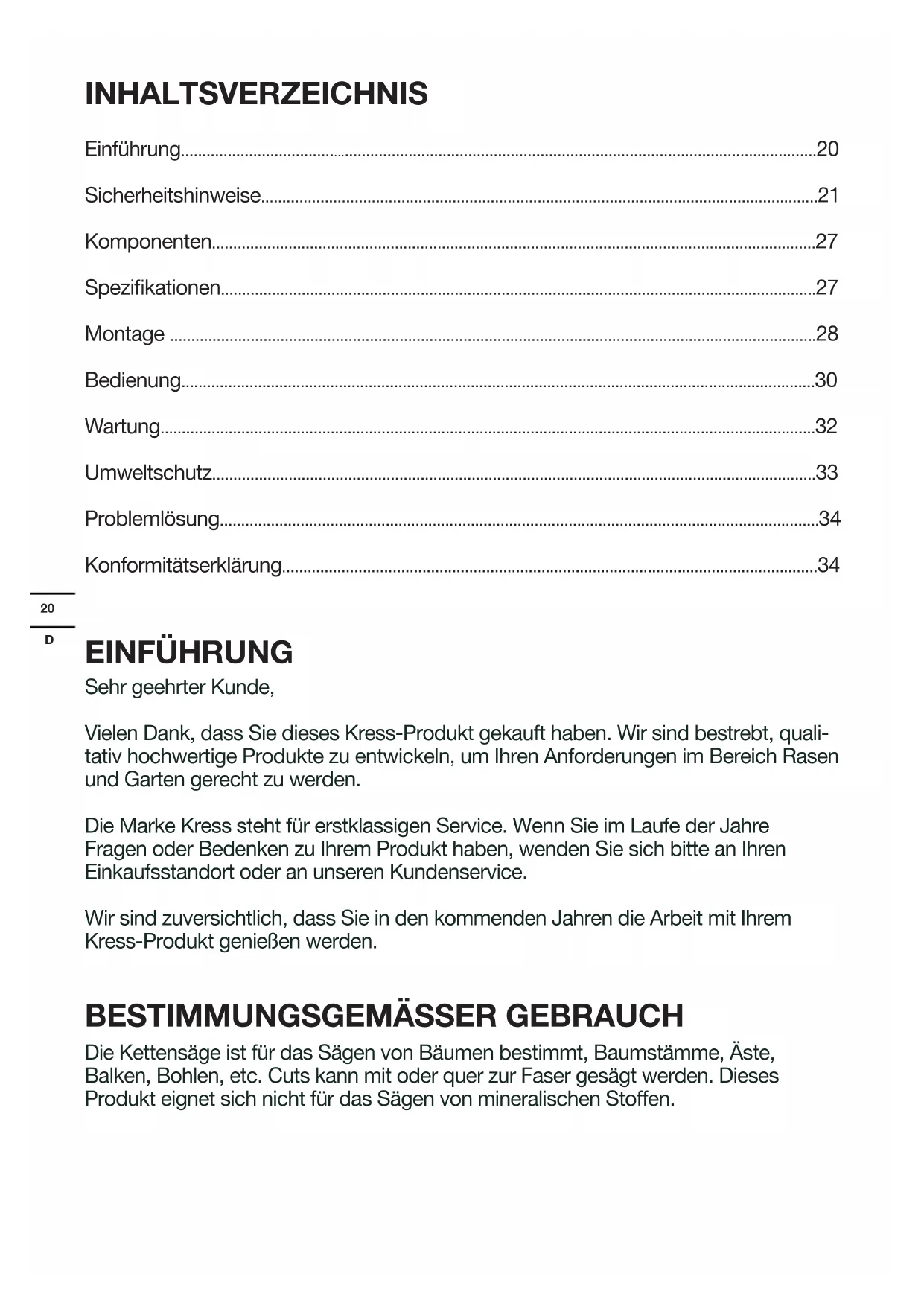

Einführung. 20
Sicherheitshinweise. 21
Koponenten 27
Spezifikationen 27
Montage 28
Bedienung. 30
Wartung. 32
Umweltschutz 33
Problemlösung 34
Konformitätserklarung 34

EINFUHRUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie theses Kress-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, um ihren Anforderungen im Bereich Rasen und Garten gerecht zu werden.

Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedeken zu Ihr dem Produkt haben, wenden Sie sichitte an ihren Einkaufsstandort oder an unseren Kundenservice.

Wir sind zuversichtlich, dass Sie in denCOMMenden Jahren die Arbeit mit ihrer Kress-Produkt genießen werden.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Kettensäge ist für das Sägen von Bäumen bestimmt, Baumstämme, Åste, Balken, Bohlen, etc. Cuts kann mit oder quer zur Faser gesagt werden. Diese Produkt eignet sich nicht für das Sägen von mineralischen Stoffen.

ORIGINALBETRIEBSANLEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswarnings, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesen Elektrowerkzeug gefelfert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die früige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit

zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES

5. VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnen. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaten aus. Die Belastung durch Feuer oder Temperaten über 130^ kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6. SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führer Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

1)SICHERHEITSHINWEISE FÜR KETTENSÄGEN

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit davon führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
b) Halten Sie die Kettensäge mit ihrer rechten Hand am hinteren Handgriff und mit ihrer linken Hand am vorderen Handgriff fest. Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risiko von Verletzungen und darauf nicht angewendet werden.
c) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, da es

vorkommen kann, dass die Kettensäge mit verdeckter Verkabelung in Berührung besteht. Falls Kettensägen mit Strom fuhrenden Leitern in Berührung kommt, können frei liegende Teile des Elektrowerkzeuges unter Spannung gesetzt werden und Stromschläge verursichen.

d) Tragen Sie Schutzbrille und Gehorschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Fußwerte wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherliegenden Spanmaterial und zufälliges Berühren der Sägekette.
e) Betreiben Sie keine Kettensäge in einem Baum, auf einer Leiter, von einem Dach oder einer instabilen Stütze aus. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.
f) Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Kettensäge führen.
g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zureckfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
h) Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dinne Material kann sich in der Sagekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
i) Tragen Sie die Kettensäge am vorderen Griff mit stillstehender Sägekette und nach halten zeitender Führungsschiene. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringt die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder frei den oder das Rückschlagrisiko erhöhen.
k) Nur Holz sagen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäß Arbeiten kann zu gefährlichen Situationen führen.
I) Versuchen Sie sich erst dann an dem Fällen eines Baumes, wenn Sie sich der Risiken und den Maßnahmen zur Vermeidung bewusst sind. Beim Fällen eines Baumes konnen sich sowohl der Bediener als auch umstehende Personen schwere Verletzungen zuziehen.
m) Befolgen Sie alle Anweisungen, wenn Sie

eingeklemmtes Material beseitigen, die Kettensäge lagern oder warten. Stellen Sie sicher, dass der Schalter ausgeschelt und der Akku entfernt ist. Eine unerwartete Betätigung der Kettensäge beim Entfernen von eingeklemmtem Material oder bei der Wartung kann zu schweren Verletzungen führen.

n) Empfehlung, dass der Erstanwender mindestens das Schneiden von Holz auf einem Sagebock oder einer Wiege üben sollente.
o) Empfehlung, die Sägekette von autorisierten Service-Centern schärfen und warten zu halten.

2)URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGS:

Ein Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird.

Bei Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung darüberstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

a) Halten Sie die Säge mit beiden Händen fest, wobe Daumen und Finger die Griffe der Kettensäge umschlieBen. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
b) Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen erhögt.
c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägeketten können zum Reifen der Kette oder zu einem Rückschlag führen.
d) Halten Sie sich an die Anweisungen des

Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

RESTRISIKEN

Auch bei der bestimmungsgemäBen Verwendung des Gerätes besteht immer ein Restrisiko, das nicht verhindert werden kann. Je nach Art und Aufbau des Gerätes konnen folgende Gefährdungen auftreten:

• Kontakt mit sightbaren Sägezahlen der Sägekette (Schneidgefahren)
• Zugang zur rotierenden Sägekette (Schneidegahr)
• Unvorhergesehene, abrupte Bewegung der Führungsschiene (Schneidgefahr)
• Aus der Sägekette herausgeschleuderte Partikel (Schneid-/Stechgefahren)
  Aus dem Werkstück herausgeschleuderte Partikel
• Hautkontakt mit dem Öl
• Verlust des Gehörs, wenn kein erforderlicher Gehorschutz während der Arbeit verwendet wird

SICHERHEITS HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschreiben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist diese von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Munzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieiklemen berühren konnten. Das Kurzschreiben der Batterieiklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Akkupack sauber und trocken halten.
g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer these Anweisungen beachten und den korrekten Ladevorgang ausführren.
i) Akkupack bei Nichtverwendung nicht langere Zeit aufladen halten.
j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das

Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
m) Akkupacks von Kindern fernhalten.
n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
o) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
p) Ordnungsgemäß entsorgen.
q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Großen oder Typen innerhalb eines Geräts.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Grundlegende Anweisungen für korrekte Methoden zum Fällen, Entasten und Quersägen 1. Bäume fällen

Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Achten Sie beim Fällen von Bäumen darauf, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschädern verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommt, so ist das Energieversorgungsunternehmen(soft in Kenntnis zu setzen.

Bei Sägerarbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baum aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird.

Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freiemacht werden. Der Fluchtweg sollte nach hinteren und diagonal zur Rückseite der erwarteten Falllinie erweitert werden, wie in Abbildung 1 dargestellt.

Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zuziehen, um die Fallrichtung des Baumes beurteilen zu konnen. Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfern.

2. Kerbschnitt setzen

Setzen Sie einen Kerbschnitt, der ein Drittel des Stammdurchmessers ausmacht, im rechten Winkel zur Fallrichtung, wie in Abbildung 1 darestellt. Zuerst den unteren waagrechten Kerbschnitt durchfuhren (W). Dadurch wird das Einklommen der Sägekette oder der Führungsschiene beim Setzen

des zweiten Kerbschnitts vermieden (X).

3. Fällschnittsetzen

Setzen Sie den Fällschnitt 50 mm höher als den waagerechten Kerbschnitt (Y), wie in Abbildung 1 dargestellt. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausfuhren. Den Fällschnitt nur so tief einsagen, dass noch ein Steg (Falleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fält. Sagen Sie den Steg nicht durch.

Bei Annaherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglichwerweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden (Z) ③ Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfern, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen Auf herunterfallende Åste achten und nicht stolpern. (Siehe Abb. 1)

Abbildung 1

4. Entasten

Hierunter versteht man das Abtrennen der Åste vom gefällten Baum. Beim Entasten großere nach unten gerichtete Åste, die den Baum stützen, vorerst stehen让他们. Entfernen Sie die klinen Åste wie in Abbildung 2 dargestellt in einem Schnitt. Åste, die unter Spannung stehen, sollenn von unter nach oben gesagt werden, um ein Einklommen der Säge zu vermeiden.

Abbildung 2

5. Baumstamm ablängen

Hierunter versteht man das Teilen des gefällten Baumes in Abschnittte. Achten Sie auf ihren sicheren Stand und die gleichmäßige Verteilung Ihr's Körpersgewichts auf beiden Fübe. Falls möglich, sollte der Stamm durch Åste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen

Anweisungen für leichtes Sagen.
Wenn der Baumstamm wie in Abbildung 3 dargestellt auf seiner gesamten Länge abgestützt ist, muss er von oben geschritten werden (Vorhandschnitt), vermeiden Sie Kontakt mit dem Boden, da die Kettenscharfe dadurch erheblich beeinträchtigt wird.

Wenn der Baumstamm gemäß Abbildung 4 an einem Ende abgestützt ist, schneiden Sie ein Drittel des Stammdurchmessers von unter ein (Rückhandspritt) (1). Führn Sie anschließend den endgültigen Schnitt im Vorhandspritt durch (2), um auf den ersten zu treffen.

Abbildung 4

Wenn der Baumstamm gemäß Abbildung 5 an beiden Enden abgestützt ist, sagen Sie ein Drittel des Stammdurchmessers von oben ein (Vorhandsschnitt) (1). Führren Sie anschließend den endgültigen Schnitt (2) durch, indem Sie die unteren zwei Drittel des Stammes von unter sagen, um auf den ersten Schnitt zu treffen.

Abbildung 5

Wenn Sie sich beim Sagen auf einer Neigung befinden, stehen Sie immer auf der hangaufwärts gerichteten Seite des Baumstamms, gemäß Abbildung 6. Um im Moment des "Durchsagens" die volle Kontrolle zu behalten, gegen Ende des Schnits den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu offen. Darauf achtien, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnits den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfern. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Abbildung 6

SYMBOL

	Zur Reduzierung der Verletzungs- gefahritte die Bedienungsanlei- tung durchlesen.
	WARNUNG
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie eine Staubmaske
	Vor Regen und Feuchtigkeit schützen
	Die Kettensäge immer mit zwei Händen verwenden.
	Achten Sie auf den Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze

Tragen Sie Schutzausrüstung für den Kopf.
Tragen Sie Schutzhandschuhe
Tragen Sie Schutzstiefel.
Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.
Li-Ion Li-Ion	Li-Ion-Akku Dieses Produkt wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks und Akkupack gekennzeichnet. Diese Abfälle werden dann recyccelt oder demontiert, um die Umweltbelastung zu verringern. Akkupacks konnen schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.
Nicht verbrennen
Wenn die Akkus unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigen. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.
Entsperren
Sperren

KOMPONENTEN

1. HINTERER HANDGRIFF

2. EIN-/AUSSCHALTER

3. BETRIEBSANZEIGE-LED

4. VORDERER HANDGRIFF

5. KETTENBREMSHEBEL (HANDSCHUTZ)

6. SÄGEKETTE

7. SCHWERT

8. KETTENSPANNKNOPF

9. ABDECKUNG

10. HINTERER HANDSCHUTZ

11. AKKU *

12. AKKUVERRIEGELUNG *

13. EINSCHALTSPERRE

14. ÖLSTANDSANZEIGE

15. ÖLTANKVERSCHLUSS

16. ANSCHLAGKRALLE

17. SCHNEIDGARNITUR-AUFBEWAHRUNG/TRANSPORTABDECKUNG*(BLATTSCHEIDE)

18. KETTENRAD

19. KRALLENANSCHLAG

20. BEFESTIGUNGSSTANGENBOLZEN

21. SCHWERT-FUHRUNGSSTEG

22. ÖLDÜSE

23. LAUFRICHTUNGS- UND SCHNEIDRICH-TUNGSSYMBOL

24. KETTENSPANNERBEFESTIGUNG (SIEHEABB. A2)

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ KG347E KG347E.X (3 - Bezeichnung des Gerätes, Vertreter der Kettensäge)

	KG347E KG347E.X **
Nennspannung 40V Max (2x20V Max.) ***
Schwertlänge 40cm
Kettengeschwin-digkeit	18 m/s
Füllmenge Öl-Vorratsbehälter	160 ml

Kettenteilung 0.95cm
Anzahl der Treib-glieder	56
Kettenbreite 1.1 mm
Ersatz-Kette	ES: 3/8LP.043 56E 90X / Oregon: 90PX056
Ersatz-Stange	ES: ES164SDEA041 / Oregon: 164MLEA041
Batterietyp Lithium-Ion
Gewicht (ohne Akku)	4.2 kg

^ = 1 - 999 A-Z, M1-M9 werden nur fur verschiedene Kunden verwendet, es gibt keine Sicherheitsrelevanten Veränderungen zwischen diesen Modellen.

*** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

Kategorie Typ	Kapazität
20V Akkupack	KAB04 4.0	Ah
20V Lader KAC04 4.0 A

Wir empfehlen, dass Sie Ihr Zubehor in dem Geschäft kaufen, in dem Sie das Werkzeug verkaufen. Weitere Einzelheiten entnehmen Sieitte in der Zubehorverpackung. Das Ladenpersonal kann Ohnen behilflich sein und Ratschlage anbieten.

INFORMATIONENÜBER LARM

Gewichteter Schalldruck	LpA: 85.9dB(A)
KpA	3.0dB(A)
Gewichtete Schalleistung	LwA: 101.2dB(A)
KwA	3.0dB(A)
Tragen Sie einen Gehörschutz.

INFORMATIONENÜBER VIBRATIONEN

Vibrations gesamt messwertermittlung gemäß EN 62841:
Vibrationsemissionswert ah=8.4 m/s2	Unsicherheit K=1.5m/s2

Der angegebene Vibrationsgesamtwert kann und der

angegebene Vibrationsemissionswert wurden gemäß Standardprüverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welchecher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispelen und verschiedene Einsatzmöglichkeiten des Werkzeugs:

Wie das Werkzeug verwendet wird und Materialen geschritten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gegflect.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gutezustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird theses Werkzeug nicht anemessen gehandhat, kann es ein Hand-Arm-Vibrationsyndrom erzeugen.

WARNING: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades

aller Arbeitsabschnittte während tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschelt ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Hilft bzw., das Risiko der Vibrations- und Larmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sageblätter.

Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und achen Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Larmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

MONTAGE

WARNING! Legen Sie das Akkupack nicht ein, bevors vollständig montiert wurde.

Bei Handhabung der Sägekette stets Schutzhandschuhelagen.

MONTAGE VON SCHWERT UNDSAGEKETTE

1. Alle Teile vorsichtig auspacken. Entfernen Sie die Kettenabdeckung, indem Sie den Kettenspannnkopf gegen den Uhrzeigersinn drehen. (Siehe Abb. A1)
2. Stellen Sie die Kettensäge auf eine stabile, ebene Oberfläche.
3. Verwenden Sie nur Original Kress-Ketten oder solche, die für die Führungsschiene ausgelegt sind.
4. Die Sägekette in die umlaufende Nut des Schwertes einlagen. Stellen Sie sicher, dass die Kette in der korrekten Laufrichtung ist, indem Sie diese mit dem Kettensymbol auf der Führungsschiene vergleichen, bzw. beachten Sie das Kettenrichtungssymbol auf dem Sägegehause. Achten Sie daraufuf, dass die Kettenspannerbefestigung nach außen zeigt. (Siehe Abb. A2)
5. Montieren Sie die Kette so auf das Antriebskettenrad, dass der Schraube für die Befestigungsstange und die beiden Stangenpositionierungslaschen am Stangenpolster in die Keilnut der Öffnung an der Führungsstange passen.(Siehe Abb.B1,B2)
6. Prufen, ob alle Teile gut platziert sind und das Schwert mit der Kette in dieser Position halten. Stellen Sie safer, dass die Antriebsglieder vollständig im Antriebsrad (Siehe Abb. C1) einrasten, vermeiden Sie Knicke wie in Abb. C2. Wird ein Knick erkannt, haben Sie die Kette auf der Führungsschiene exakt uber dem Knick an, undziehen Sie ihn hereus.

HINWEIS: Die Kette muss sich frei drehen konnen undarf keine Knicke aufweisen.

1. Montieren Sie den Kettenschutz undziehen Sie diesen fest, indem Sie den Kettenspannungs-Einstellknopf im Uhrzeigersinn drehen, bis er fest ist.(Siehe Abb.D)
2. Die Kette wird sich beim Schneiden dehnen und die korrekte Spannung verlieren. Wenn sich die Kette lockert, schrauben Sie den Kettenspannnkopf vollständig ab oder drehen Sie den Einstellkopf drei volte Umdrehungen gegen den Uhrzeigersinn; ziehen Sie den Kettenspannnkopf anschließend wieder fest, um die Kettenspannung zurückzusetzen, indem Sie die oben aufgeführten Schritte 6-7 wiederholen.

WARNING: Die Kette ist noch nicht gespannt. Spannen Sie die Kette wie unter

"Spannen der Sägekette" beschreiben.

Überprüfen Sie nun, dass die Kette richtig gespannt ist.

SPANNNEN DER SÄGEKETTE (SIEHE ABB. E1, E2)

HINWEIS: Neue Sägeketten können sich dehnen. Prufen Sie die Kettenspannung nach der ersten Nutzung regelmäßig undziehen Sie die Kette fest, wenn Sie sich um die Führungsschiene lost.

WARNING:

• Entfernen Sie den Akku vom Gerät, bevor Sie die Kettenspannung einstellen.
  Die Schneidezähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.

• Achten Sie stets auf eine ordnungsgemäß Kettenspannung. Eine lose Kette erhöht das Risiko eines Rückschlags. Eine lose Kette kann aus der Kettenführung springen. Dies kann zu Verletzungen und Kettenbeschädigungen führen. Eine lose Kette führt zu erhöhtem Verschleib von Kette, Kettenschwert und Kettenrad.

• Legen Sie die Kettensäge auf einer geeigneten flachen Oberfläche ab.

• Den Kettenspannknopf im Uhrzeigersinn drehen, bis die richtige Kettenspannung erreicht ist.

HINWEIS: Die Spannung wird automatisch erhöht, wenn der Kettenspannknopf im Uhrzeigersinn gedreht wird. Der Ratschenmechanismus verhindert ein Nachlassen der Kettenspannung.

1. Kippen Sie die Säge nach vorn (Siehe Abb. E1), wobei die Spitze der Führungsschiene nach ober gerichtet ist. Somit wird der Durchhang der Kette entfernt.
2. Ziehen Sie den Kettenspannnkopf durch Drehen im Uhrzeigersinn vollständig fest.
3. Die vom automatischen Kettenspannknopf eingestellte Spannung nochmals überprüfen. Die korrekte Kettenspannung ist erreicht, wenn die Kette in der Mitte ca. um die Hälfte der Antriebsglied-Tiefe von der Führungsschiene abgehoben werden kann. Das sollt mit einer Hand erfolgen, um die Maschine gegen das Gewicht der Maschine anzuheben. (Siehe Abb. E2)

HINWEIS: Die Kette ist ordnungsgemäß gespannt, wenn diese von der Führungsschiene abgehoben werden kann und sich das Antriebsglied innerhalb der Führung der Führungsschiene befindet.

HINWEIS: Die Kette wird sich beim Schneiden dehnen und die korrekte Spannung verlieren. Wenn sich die Kette lockert, schrauben Sie den Kettenspannnkopf vollständig ab oder drehen Sie den Einstellkopf drei volle Umdrehungen gegen den Uhrzeigersinn; ziehen Sie den Kettenspannnkopf anschließend wieder fest, um die Kettenspannung zurückzusetzen, indem Sie die oben aufgeführten Schritte 1-4 wiederholen.

KETTENSCHMIERUNG (Siehe Abb. F)

Wichtig: Die Kettensäge wird nicht mit Sägekettenhaftöl befüllt gefeliefert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füssen. Die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum-Markierung führt zur Beschädigung der Kettensäge.

HINWEIS: Die Lebensdauer und Schnittleistung der Kette hangt von der optimalen Schmierung ab. Deswegen wird während des Betriebs automatisch mit Sägekettenhaftöl geschmiert.

Öltank fullen:

WARNING: Entfermen Sie das Akkupack, bevor Sie den Oltank befullen.

1. Die Kettensäge mit dem Öltankverschluss nach oben auf einer geeigneten Unterlage abstellen.
2. Mit einem Lappen den Bereich um den Öltankverschluss säubern und den Verschluss aufschrauben.
3. Geben Sie Kettensägenöl hinzu, bis der Tank voll ist.
4. Darauf achten, dass kein Schmutz in den Öltank gelangt, bringen Sie den Öltankverschluss wieder an, undziehen Sieihn im Uhrzeigersinn mit der Hand fest.

WICHTIG: Um den Luftstausch zwischen Öltank und Umgebung zu erhögbehen, sind am Öltankverschluss keine Ausgleichskanäle vorhanden. Um einen Ölaustritt zu vermeiden immer darauf auf achten, dass die Säge bei Nichtgebrauch waagrecht abgestellt wird. Es ist wichtig, ein Schienen- und Kettenschmiermittel (nicht mitgeliefert) zu verwenden, das so formuliert ist, dass es über einen großen Temperaturbereich ohne Verdünnung Funktioniert.Dieses finden Sie bei der Verkaufsstelle, in der Sie diese Säge erworben haben oder im Eisenwarenhandel vor Ort. Verwenden Sie keine schmutzig, gebrauchten oder anderweitig verunreinigten Öle. Die Schiene oder Kette kann dadurch beschädigt werden.Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie. Nicht verschlucken. Beim Verschlucken muss einzof an Arzt aufgeschucht werden. Darf nicht in die Höhe von Kindern gelangen. Lagern Sie es halten von Wärmequellen oder offenem Feuer.

Überprüfen der automatischen Ölvorrichtung

Die einwandfrei Funktion der automatischen Ölvorrichtung lasst sich leicht überprüfen, in dem man die Kettensäge mit der Spitze der Führungsschiene über einem auf den Boden gelegten Bogen Karton oder Papier laufen lasst. Bildet sich ein größter werdender Ölfleck auf dem Papier, so arbeitet die Ölvorrichtung einwandfrei. Bildet sichriotz eines gefällten Ölbehalters kein Ölfleck, so setzen Sie sich mit ihrem Kress- Handler

oder einem von Kress zugelassenen Kundendienst in Verbindung.

VORSICHT: Achten Sie daraufuf, dass die Kette nicht den Boden berührt. Halten Sie einen Sicherheitsabstand von etwa 40 cm ein.

BETRIEB

1. EHE SIE IHR AKLU-WERKZEUG BENUTZEN

WARNING! Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metallteile o. ä. die Anschlüsse des Ladegerats oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt. HINWEIS: Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-lonen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.

2. PRUFEN DES AKKULADESTANDS (SIEHE ABB. G)

Der Akkustand kann in der Akkustandanzeige abgeleitet werden, indem die Tasteiben den Leuchten gedrückt wird.

HINWEIS: Abb. G gilt nur für das Akkupack mit Akkustandanzeige.

3. LADEN DES AKKUS (SIEHE ABB. H)

Der Lithium-lonen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet. Der Akku ist nicht geladen und muss vor dem ersten Gebrauch aufgeladen werden. In einer warmen Umgebung oder nach extremem Gebrauch konnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sieihn aufladen. HINWEIS: Laden Sie die beiden Akkus stets gleichzeitig auf. Weitere Details finden Sie im Handbuch des Ladegerats.

4. ANBRINGEN UND ENTFERNEN DES AKKUS (SIEHE ABB. I)

Drücken Sie den Akku-Loseknopf, um die beiden Akkus aus ihrem Werkzeug zu entfernen. Setzen Sie die beiden Akkus nach dem Wiederauflagen in die Akkuanschluss ein. Durch leichten Druck rastet der

Akku mit einem hörbaren Klick ein. Überprüfen Sie, dass der Akku wirklich fest sitzt.

HINWEIS:

• Halten Sie das Akkupack beim Herausnehmen fest, um zu vermeiden, dass Sie es fallen{lassen und sich verletzen.
• Diese Maschine kann nur mit 2 eingelegten Batterien betrieben werden.itte verwenden Sie immer zwei gleiche Akkus und laden Sie diese gleichzeitig auf.
• Wenn Sie zwei Batterien mit entsprechlichem Ladezustand benutzen, wird das Gerät nur bis zur Entladung der Batterie mit dem niedrigeren Ladezustand laufen.

5. BETRIEBSANZEIGE-LED (SIEHE ABB. J)

WICHTIG:

Wenn nur eine LED leuchtet, ist der Akku übermöig entladen, auch wenn die Maschine weiterhin Funktionieren kann. Der fortwährende Betrieb ihrer Maschine mit entladenem Akku kann die Lebensdauer und Leistung des Akkus beeinträchtigen.

Wenn keine LED leuchtet, ist mindestens ein Akku nicht vollständig installiert oder der Akku ist defekt,itte uberprüfen Sie noch einmal,dass die Akkus vollständig in Position eingesetzt sind.

STATUSANZEIGEN DER BATTERIE

• Betätigen Sie vor Beginn oder nach Beendigung der Nutzung die Taste auf dem Gerät darüber den Strom-Signalleuche, um die Batteriekapazität zu überprüfen.
• Wahlrend des Betriebs wird die Batteriekapazität automatisch auf der Ladezustandsanzeige der Batterie angezeigt. Die Anzeige überprüft die Batterie durchgehend und zeigt den Batteriezustand wie folgt an.
• Bei einem Gerät mit 2 Batteriepacks mit entsprechlichem Ladezustand zeigt die Ladezustandsanzeige der Batterie den Zustand der Batterie mit dem jeweils niedrigeren Ladezustand an.

Status der Akku-Ladestandanzeige	Batterieladezustand
Fünf grüne LEDs (	Beide Akkus sind vollständig aufgeladen.
leuchten.
Zwei, drei oder vier grüne LEDs leuchten.	Die beiden Akkus haben eine Restladung. Je mehr LEDs leuchten,estohigher ist die Akkukapazität.
Es leuchtet nur eine grüne LED ( )	Der Akkustand von mindestens einem Akku ist sehr niedrig.itte überprüften und laden Sie den Akku.
Es leuchtet keine LED.	Mindestens ein Akku ist nicht vollständig installiert oder defekt.
Pro Zyklus blinkt nur eine LED zweimal.	Mindestens ein Akku ist tiefentlagen (siehe Ladestatus der Batterie);itte laden Sie die beiden Akkus auf,bevor Sie diese emeut nutzen oder lagem.
Pro Zyklus blinkt nur eine LED dreimal.	Mindestens ein Akku ist frei gelaufen;warten Sie vor der Nutzung,bis dieser abgekühlt ist.
Pro Zyklus blinkt nur eine LED dreimal.	Die Maschine ist überlastet. Entfernien Sie das Werkzeug aus dem Schnittbereich und versuchen Sie es erneut.

6. EIN- UND AUSSCHALTEN (SIEHE ABB. K)

ACHTUNG: Prufen Sie das Akkupack, bevor Sie Ihr Akku-Werkzeug verwenden.

Verwenden Sie nur das Akkupack, das im Zubehörbereich aufgelistet ist.

Zur Inbetriebnahme des Gerätes die Einsatzspere eindrücken, dann den Ein-/Ausschalter durchrücken und in dieser Stellung festhalten. Die Einsatzspere kann jetzt losgelassen werden.

Zum Ausschalten den Ein-/Ausschalter loslassen.

HINWEIS: Die Kettenbremse muss aktiviert sein, damit die Sage eingeschaltet werden kann.

7. KETTENBREMSHEBEL (SIEHE ABB. L)

Die Rückschlagbremse ist ein Schutzmechanismus, der bei zurückschlagendem Gerät über den vorderen Handschutz ausgelost wird. Die Kette stoppt innerhalb kurzer Zeit.

Von Zeit zu Zeit einen Funktionstest durchführten.
Ziehen Sie den vorderen Handschutz zum Bediener (Position 1) um die Kettenbremse zu deaktivieren.
Zum Aktivieren der Kettenbremse drücken Sie den vorderen Handschutz nach vorn (Position 2)

HINWEIS: Wenn die Säge nicht startet, auch wenn diese korrekt montiert ist und die Akkus vollständig aufgeladen sind, sollte Sie prufen, ob sich der Kettenbremshebel in der korrekten Stellung befindet (Position 1)

8. ARBEITEN

WICHTIG: Ist der Öltank gefüllt? Die Ölstandsanzeige vor der Arbeit und regelmäßig während der Arbeit überprüfen. (Siehe Abb. M) Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 12 Minuten, abhängig von den Pausen und der Intensität der Arbeit.

Die Kettenspannung während dem Sagen alle 10.
Minuten überprüfen.

1) Einsetzen des Akkus in die Säge.

2) Achten Sie daraufuf, dass das zu saggende Holz beim Sagen nicht auf dem Boden liegt, damit die Kette beim Austreten aus dem Holz nicht mit dem Boden in Berührung kommt.
Das Berühren des Bodens mit der in Bewegung befindlichen Kette ist einmal gefährlich und macht andererseits die Kette sehr schnell stumpf.
3) Greifen Sie die Säge fest mit beiden Händen. Greifen Sie mit der linken Hand immer die vordere und mit der rechten Hand immer die hintere Griffposition. Halten Sie sie kräftig fes Mit Daumen und Finger die Griffe jederzeit umschlieben. (Siehe Abb. N)
4) Vergewissern Sie sich, dass Sie einen festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beiden Fuß.
5) Wenn Sie bereit für den ersten Schnitt sind, drücken Sie den Entriegelungsknopf mit dem rechten Daumen ganz hinein und betätigten dann den Einschalter. Hierdurch wird die Säge eingeschaltet. Wir der Einschlalter wieder freiogegeben, wird die Säge ausgeschaltet. Vergewissem sie sich, bevor Sie zu sagen anfangen, dass die Säge mit voller Drehzahl lauft.
6) Führn Sie bei Arbeitsbeginn die laufende Säge langsam an das Holz heran. Das Holz sollte sich so nahe wie möglich am Sägegehause befinden. Halten Sie die Säge gut fest, damit sie nicht zurückspringen oder seitlich ausweichen kann.
7) Führten Sie die Säge mit leichtem Druck, vermeiden Sie zu starken Druck, und setzen Sie die Säge die Arbeit verrichten, da der Motor dann überlastet werden und durchbrennen kann. Die Säge arbeitet effizienter, wenn sie mit hoher Drehzahl lauft.
8) Nehmen Sie die Säge nur bei voller Drehzahl aus dem Schnitt. Stillgesetzt wird die Säge in dem Sie den Ein-/Ausschalter freiogegeben. Legen Sie die Säge erst ab, wenn die Kette*vollig zum Stillstand gekommen ist.
9) Üben Sie in einem sicheren Arbeitsbereich an Reststücken, bis Sie sich damit vertraut gemacht haben, nutzen Sie flüssige Bewegungen und konstante Schnittgeschwindigkeiten.

Rückschlagsicherung der Säge

Sägeketten und Führungsschiene der Säge sind rückschlagarm ausgeführrt, so dass Rückschläge weltgehend vermieden werden aber unter bestimmten Umständen noch möglich sind.

Zur Vermeidung eines Rückschlages beachten Sie die folgenden Punkte:

• Greifen Sie die Säge, wenn sie lauft, mit beiden Händen. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschlieben.
• Entfernen Sie an der Säge keine Sicherheitseinrichtungen. Prüfen Sie, ob sie alle korrekt arbeiten.
• Arbeitsen Sie mit der Kettensäge nicht mit ausgestreckten Armen und nicht über Schulterhöhe.
• Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Stehen Sie (als Rechtshänder) immer etwas links...,
naben der Kettensage, sodass ihr Körper sich nicht direkt in einer Linie mit der Kette befindet.
- Achten Sie darauf, dass die Kettenführung nichts berührt, wenn sich die Kette bewegt.
- Versuchen Sie nie zwei Stämme gleichzeitig zu durchtrennen. Zersagen Sie immer nur einen Stamm nach dem anderen.
- Sagen Sie nie mit der Kettenführungsspitze und versuchen Sie keinen Eintauchschmitt (die Spitze der Kettenführung in das Holz bohren).
- Achten Sie auf die Bewegung des geschnitten Astes und auf andere Kräfte, die dazu führen konnten, dass sich der Schnittspalt schliebt und die Kette einklemmt oder dass Holz in die laufende Kette fällt.
- Arbeitsen Sie mit hochster Vorsicht, wenn Sie die Säge in einen vorhandenen Schnittspalt einfahren.
- Arbeitsen Sie nur mit rückschlagarmen Ketten und Führungsschienen, wie sie für diese Kettensage geliefert werden.
- Niemals mit lockerer, ausgeweitet oder stark verschlissener Sägekette arbeiten.

Sichere Benutzung der Säge

1. Arbeitsen Sie mit der Kettensäge nur dann, wenn sie einen sicheren Stand haben.
2. Halten Sie die Kettensäge immer seitlich von Ihrem Körper (Siehe Abb. O).
3. Die Sägekette muss mit voller Geschwindigkeit laufen, wenn sie das Holz berührt.
4. Verwenden Sie die Krallen, um die Säge auf dem Holz zu fixieren, bevor Sie den Schnitt starten.
5. Nutzen Sie die Anschlagkrallen beim Schneiden als Hebelpunkt. (Siehe Abb. P)
6. Arbeiten Sie nie mit ausgestreckten Armen mit der Kettensäge. Versuchen Sie nicht an schwierig zu erreichen. Stellen zu sagen und benutzen Sie die Kettensäge nicht, wenn Sie auf einer Leiter stehen. (Siehe Abb. Q).

Verwenden Sie die Kettensäge niemals über Schulterhöhe.

Sagen von Holz unter Spannung (Siehe Abb. R)

ACHTUNG: Beim Sagen von unter Spannung stehendem Holz, Asten oder Bäumen besteht erhöhte Unfallgefahr. Hier ist außerste Vorsicht geboten. Machen Sie sich beim Durchtrennen eines Astes unter Spannung auf das Zurückschnellen gefasst. Sobald die Spannung in den Holzfasern freigesetzt wird, kann der Ast den Bediener treffen und/oder gegen das Gerät schlagen und theses außer Kontrolle bringen.

Liegt Holz auf beiden Seiten auf, zuerst von oben (Y) ein Drittel des Durchmessers durch den Stamm schneiden(Vorhandsschrift) und dann von unter (Z) an gleicher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden

vermeiden. Liegt das Holz nur einseitig auf, zuerst von unter (Y) ein Drittel des Durchmessers nach offen sagen(Rückhandsschnitt) und dann an gleicher Stelle von ober (Z) den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden.

WARTUNG DER SÄGE

Befolgen Sie die indem Handbuch aufgeführten Wartungshinweise. Regelmäßiges Säubern von Sage und Kette sowie die Wartung der Kettenführung kann die Gefahr von Rückschlagen reduzieren. Inspizieren und warten Sie die Sage nach jedem Gebrauch. Hierdurch konnen Sie die Lebensdauer der Sage verlangern.

HINWEIS: Selfbst bei korrektem Nachschleifen steigt das Risiko von Rückschlagen mit jedem Scharfen.

WARTUNG UND LAGERUNG DER KETTENSAGE

1. Entfernen Sie den Akkupack von der Säge

• wenn sie nicht verwendet wird
• ehe Sie die Säge transportieren
• bevor sie gewartet wird.

• vor dem Austauschen von Zubehör oder Aufsätzen, wie etwa der Sägekette und der Führungsschiene.

• Inspizieren Sie die Säge vor und nach jedem Gebrauch. Überprüfen Sie sorgfältig, ob eine Schutzvorrichtung oder ein sonstiges Teil der Säge beschädigt ist. Überprüfen Sie die Säge auf Schäden, die die Sicherheit des Bedieners oder die Funktionsfähigkeit der Säge beeinträchtigen konnen. Überprüfen Sie die Ausrichtung und Kopplung von beweglichen Teilen. Überprüfen Sie die Säge auf beschädigte oder gebrochene Teile. Verwenden Sie keine Kettensäge, deren Sicherheit oder Funktionsfähigkeit durch beschädigte Teile beeinträchtigt ist. Lassen Sie Beschädigungen von einem zugelassenen Kundendienst behuben.

3. Halten Sie ihre Kettensäge immer in einwandfreiem Pflegezustand.

• Setzen Sie die Säge niemals Regen oder direkter Feuchtigkeit aus.
• Sorgen Sie damit, dass die Kette scharf, sauber und geöl't ist, um eine gute, sichere Funktion zu gewährleisten.
• Folgen Sie den hier beschriebenen Schritten, wenn Sie die Kette schäften wollen.
• Halten Sie alle Griffe sauber, trocken und frei von Öl und Fett.
• Sorgen Sie davon, dass alle Schrauben und Mattern fest angezogen sind.

4. Verwenden Sie bei der Wartung nur Originalersatzteile.

5. Lagern Sie die Kettensäge bei Nichtgebrauch an einem geeigneten trockenen Ort.

An einem hohen oder verschliebaren Platz, außerhalb der Reichweite von Kindern

An einem trockenen Platz
- Mit installerierter Schiene und Kettenabdeckung

Wartung der Führungsschiene

Damit ihre Führungsschiene eine möglichst lange Gebrauchslebensdauer erreicht, werden folgende Wartungsarbeiten empfohlen: Die Führungsschiene, auf der die Kette lauft, muss vor dem Einlagern oder wenn die Kette oder die Führungsschiene verschmutzt ist, gereinigt werden. Ferner sollen den Führungsschiene bei jedem Abnehmer der Kette gesaubert werden.

Reinigen der Führungsschiene:

1. Bauen Sie die Kettenabdeckung, die Führungsschiene und die Kette ab. (siehe Abschnitt Zusammenbau)
2. Mit einer Drahtbürste, einem schmalen Schraubendreher oder einem ähnlichen Werkzeug werden dann alle Rückstände in der Führungsnut und von der Führungsschiene entfernt.
3. Achten Sie auch darauf, dass alle Ölbohrungen sorgfältig gereinigt werden.

Zustände, die eine Wartung der Kette und Führungsschiene erfordern:

Sageschnitte einseitig oder im Winkel.
Die Säge muss durch den Schnitt gedrückt werden.
- Unzureichende Ölversorgung von Führungsschiene und Kette.

Überprüfen Sie bei jedem Scharfen der Kette auch den Zustand der Führungsschiene. Eine ausgearbeitete Führungsschiene führt zur Beschädigung der Kette und erschwert das Sagen. Nach jedem Gebrauch sollte das gesamte Gerät, insbesondere das Kettenradgahse und die Führungsschiene, bei ausgebauter Batterie, von allen Sagemehrlückständen gereinigt werden.

Unebenheiten der Laufschienen der Kette sind mit einer feinen Flachfeile so zu beheben, dass wiederrechtwinklige Kanten und Seiten vorhanden sind.

Ausgearbeitete Nut Einwandfreiie Nut

Ist die Führungsnut verschlissen, die Führungsschiene verbogen oder gerissen oder tritt übermäßige Erhitzung oder Gratisbildung an der Führungsschiene auf, muss das diese ausgewechselt werden. Es darf nur eine in der Ersatzteilliste oder auf dem Aufkleber an der Säge für diesen Gerät zugelassene Führungsschiene verwendet werden.

Sägekette und Schwert auswechseln/ wenden

Tauschen Sie die Kette aus, wenn die Messer zu verschlissen sind oder die Kette gebrochen ist. Verwenden Sie nur die in thisem Handbuch

erwahnten Ketten.

Inspizieren Sie die Kettenführung bevor Sie die Kette nachschleifen. Eine verschissene oder beschädigte Führung ist nicht sicher. Eine verschissene oder beschädigte Führung kann die Kette beschädigen. Befestigen Sie die Kettenspannungsbefestigung am neuen Schwert, indem Sie die Schraube im Uhrzeigersinn festziehen. Der Vorsprung (a) muss in die Nut des Schwertes passen. (Siehe Abb. S)

Scharfen der Sägekette

ACHTUNG: Entfernen Sie den Akkupack vor Reparaturarbeiten vom Gerät. Anderenfalls kann es zu schweren Verletzungen oder zum Tod durch Stromschlag oder Kontakt mit der laufenden Kette kommt.

Die Schneidzähne der Kette sind scharf.
Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.

Halten Sie Schneidwerkzeuge scharf und sauber.
Ohre Säge schneidet Schneller und sicherer. Eine stumpfe Kette kann Zähne abbrechen sowie Kettenführung, Kette und Motor verschreiben. Wenn Sie die Kette in das Holz zwingen müssen und es entstehen große Sagespane, ist die Kette stumpf.

Schmieren des Kettenrades

ACHTUNG: Tragen Sie bei der Wartung der Kettensäge feste Arbeitshandschuhe. Entfernen Sie das Akkupack aus dem

Werkzeug, bevor Sie Einstellungen, Service- oder Wartungsarbeiten davon durchführten.

HINWEIS: Beim Schmieren des Antriebsrads ist es nicht notwendig, die Kette oder Schiene zu entfern.

1. Reinigen Sie die Schiene und das Antriebsrad.
2. Verwenden Sie eine Fettpressione, und führen Sie die Spitze dieser in die Schmierbohrung ein. Spritzen Sie Schmierfett ein, bis es an der Außenkante der Antriebsradspitze austritt. (Siehe Abb. T)
3. Um das Antriebsrad zu drehen, ziehen Sie die Kette mit der Hand, bis die noch nicht geschmierte Seite des Antriebsrads mit der Schmierbohrung ausgerichtet ist. Wiederholen Sie das Verfahren für die Schmierung.

BEI AKKUWERKZEUGEN

Der Umgebungstemperaturbereich fur Werkzeug und Akku bei der Anwendung und Lagerung liegt zwischen 0^ und 45^ .

Der empfohlene Umgebungstemperaturbereich fur die Ladestation liegt zwischen 0^ und 40^ .

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Möglichkeit zu einer

Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinene Auskunft.

PROBLEMLOSUNG

Wenn Ihr Elektrowerkzeug nicht einwandfrei Funktioniert, zeigt Ichnen die folgende Tabelle. Fehlersymptome, möglichche Ursachen sowie Maßnahmen zur Abhilfe. Kunden Sie damit das Problem nicht identifizieren und beseitigen, wenden Sie sich an ihre Service-Werkstatt. ACHTUNG: Schalten Sie vor der Fehlersuche das Elektrowerkzeug aus und enthalten Sie den Akku.

Symptome	Mögliche Ursache	Abhilfe
Kettensäge Funktioniert nicht.	Niedriger Akkuladestand. Kettenbremse nicht in der richtigen Position.	Laden Sie beide Akkus auf. Prüfen Sie, ob sich die Kettenbremse in der Position ① befindet. Siehe KETTENBREMSE für Details.
Kettensäge arbeitet intermittierend.	Überhitzung Beim Sagen zu viel Druck ausgeübt. Lose Verbindung. Internet Wackelkontakt. Ein-/Ausschalter defect.	Bringen Sie die Maschine in einen kühlen, belufteten Raum, um diese abzukühlen. Wenden Sie beim Sagen verhältnismäßiger Druck an. Kundendienst aufsuchen. Kundendienst aufsuchen. Kundendienst aufsuchen.
Sägekette trocken.	Kein Öl im Öltank. Entlüftung im Öltankverschluss verstopft. Ölausflusskanal verstopft.	Öl nachfüllen. Öltankverschluss reinigen. Ölausflusskanal frei machen.
Rückschlag-bremse/Auslaufbremse	Kette wird nicht abgebremst	Kundendienst aufsuchen.
Kette/Führungsschiene heiß.	Kein Öl im Öltank. Entlüftung im Öltankverschluss verstopft. Ölausflusskanal verstopft. Kettenspannung zu hoch. Kette stumpf.	Öl nachfüllen. Öltankverschluss reinigen. Ölausflusskanal frei machen. Kettenspannung einstellen. Kette nach-schleifen oder ersetzen.

Kettensägerupft, vibriert oder sagt nicht richtig.

Kettenspannung zu locker.Kette stump.Fette verschlissen.Sägezähnezeigen in die falscheichtigung.

Kettenspannung einstellen.Kette nachschleifen oder ersetzen.Kette ersetzen.Sägekette neu montieren mit Zähenin korrekterichtigung.

KONFORMITÄTSERKLÄRUNG

WIR,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany

erklärern hiermit, dass unser Produkt Beschreibung Batteriebetriebene Kettensäge Typ KG347E KG347E.X (3 - Bezeichnung des Gerätes, Vertreter der Kettensäge) Funktionen Holz sagen

den Bestimmungen der folgenden Richtlinien entspricht:
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC geändert durch 2005/88/EC

Zertifizierungsstelle
Name: Intertek Deutschland GmbH (notifizierte Stelle 0905)
Anschrift: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN
Bescheinigungsummer: 20SHW2092-02

2000/14/EC geändert durch 2005/88/EC:
- Konformitätsbewertungsverfahren nach Anhang V
- Gemessene Schalleistung 101.2 dB(A)
- Garantierte Schalleistung 104 dB(A)

Werte nach, EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,
Name: Marcel Filz
Anschrift: Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany

2021/10/28
Allen Ding
Stellvertretender Chefingenieur, Prüfung und Zertifizierung
Positec Technology (China) Co., Ltd.
18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

SOMMAIRE

2. ELEKTRISCHE VEILIGHEID

Adres: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN

Certificaatnr.:20SHW2092-02

2) ARSAGER TIL ET TILBAGESLAG OG HVORDAN ET SADANT UNDGAS:

Navn: Intertek Deutschland GmbH

Adresse: Stangenstraße 1, 70771 LEINFELDEN

ECHTERDINGEN

Certificeringsnummer.: 20SHW2092-02

2000/14/EC aendret ved 2005/88/EC:

• Konformitetstestprocedure pr. Annex V
• Malt niveau for lydeffekt 101.2 dB(A)
• Deklareret garanteret niveau for lydeffekt 104 dB(A)

110

DK

Standarder i overensstemmelse med:

EN 62841-1, EN 62841-4-1, EN ISO 3744,

EN 55014-1, EN 55014-2

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/10/28

Allen Ding

Vicechef; Ingenior, Test & Certificering

Positec Technology (China) Co., Ltd.

Aapec: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN

CepTnΦnKaT N°: 20SHW2092-02

2000/14/EC n3MeHeHa 2005/88/EC:

-Процдура оценки COOTBeTCTBnB B COOTBeTCTBnN

cPnnoXeHneV

NMa: Intertek Deutschland GmbH

(ynOJIHOMOueHHbIOpraH

INNEHÄLLSFORTECKNING

Introduktion 127
Sakerhetsvarningar 128
Komponenter 133
Specificationer 133
Montering. 134
Hantering. 135
Underhäll 137
Felsökning 138
Miljöskydd. 138
Deklaration Om Overensstammelse 139

INTRODUKTION

Bästa kund,

ÄNDAMÄSENLIG ANVÄNDNING

1. INNAN DU ANVÄNDER DITT TRÄDLÖSA VERKTYG
