BEDIENUNGSANLEITUNG STN70SD STANLEY

REP Obelis S.A. Domiciliation : Bd. Général Wahis, 53 1030 Brussels, Belgium © 2021 Stanley Black & Decker, Inc.VERBRAUCHER: DIESE ANWEISUNGEN MÜSSEN GELESEN UND AUFBEWAHRT WERDEN ALLGEMEINE GEFAHRENHINWEISE: VOR DER MONTAGE, INBETRIEBNAHME ODER WARTUNG DES HEIZGERÄTS MÜSSEN ALLE ANWEISUNGEN IN DIESEM HANDBUCH GELESEN UND VERSTANDEN WERDEN. Die diesem Heizgerät beiliegenden Anweisungen und Warnhinweise müssen unbedingt beachtet werden. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr, was Sach- und Personenschäden zur Folge haben kann. Dieses Heizgerät darf nur von Personen verwendet und gewartet werden, die diese Anweisungen verstehen und ihnen folgen können. Wenn Sie Informationen zum Heizgerät, eine Betriebsanleitung, Schilder usw. benötigen, wenden Sie sich bitte an den Hersteller. NICHT FÜR DIE VERWENDUNG IN WOHNRÄUMEN ODER GESCHLOSSENEN, NICHT AUSREICHEND BELÜFTETEN RÄUMEN BESTIMMT. FÜR DIE VERWENDUNG IM FREIEN BESTIMMT. DER GEBRAUCH IN INNENRÄUMEN IST NUR IN FOLGENDEN FÄLLEN ERLAUBT: FÜR DIE KURZZEITIGE BEHEIZUNG VON IM BAU, UMBAU ODER IN REPARATUR BEFINDLICHEN BAUTEN. Dieses Gerät ist ein tragbares und unbelüftetes Heizgerät, das den benötigten Sauerstoff der Luft im Aufstellbereich entzieht. Wenn nicht für die zum Verbrennen und Entlüften notwendige Belüftung gesorgt wird, besteht die Gefahr von Erstickung, Kohlenmonoxidvergiftung, Körperverletzung oder Tod. Siehe „Belüftung“ auf Seite 8. Werks-ID: 001 Modellnummern

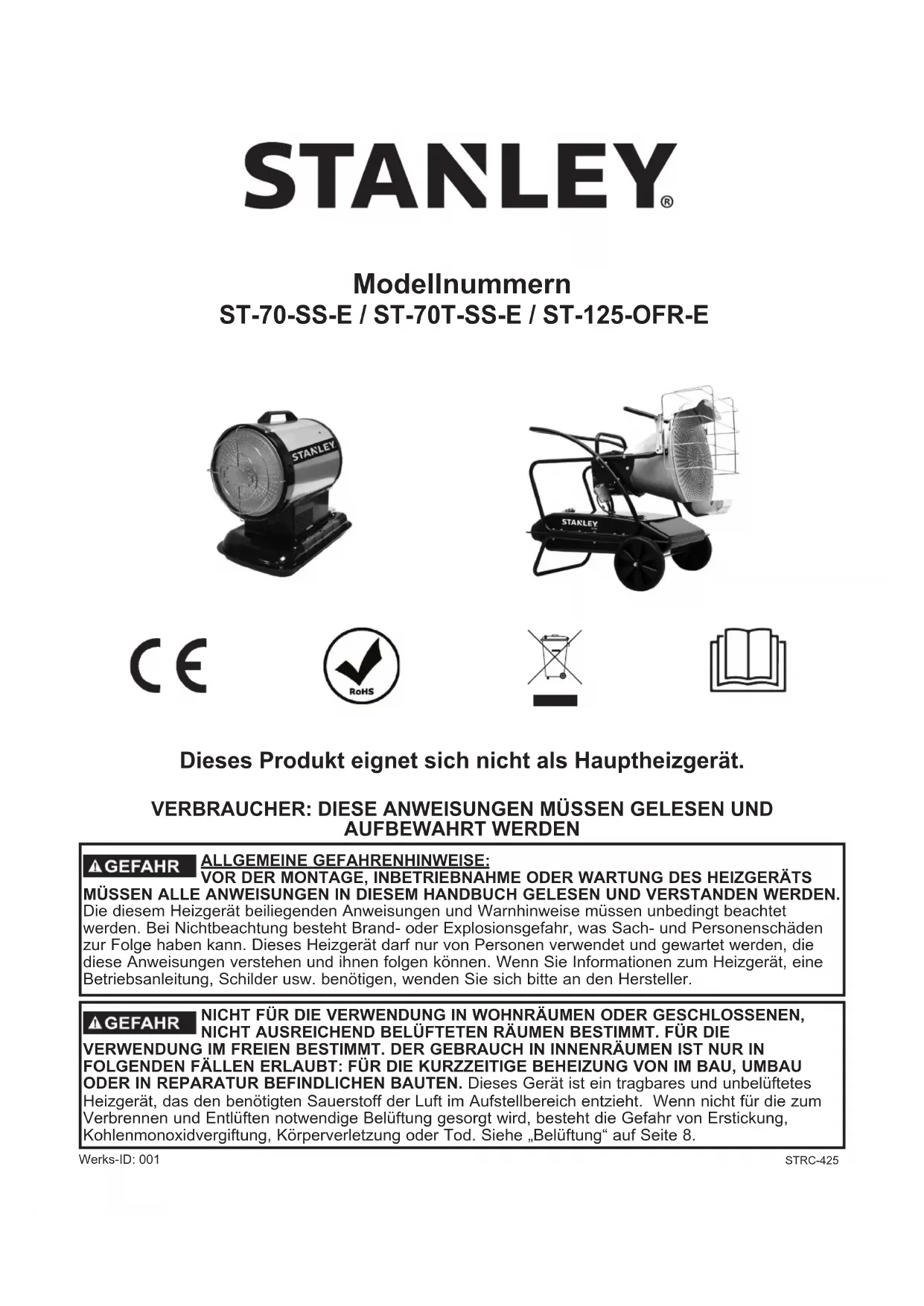

ST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E

STRC-425 Dieses Produkt eignet sich nicht als Hauptheizgerät.© 2021 Pinnacle Climate Technologies, Inc.

• LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Inhaltsverzeichnis Sicherheitshinweise p. 1

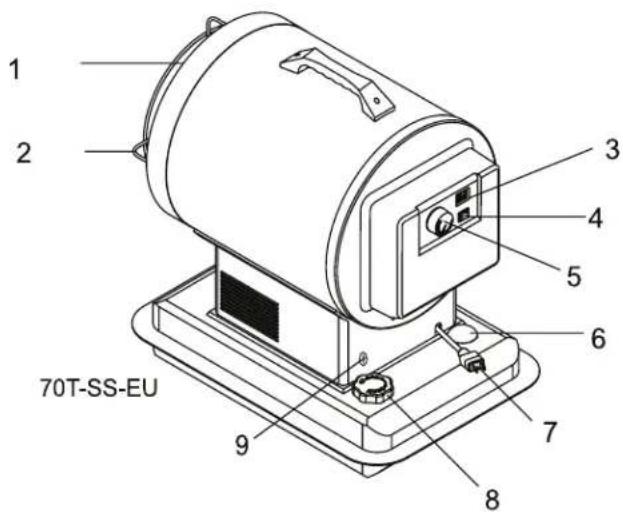

• -2 Leistungsmerkmale und technische Daten p. 3
• -4 Montage p. 5
• -8 Belüftung p. 8
• Betrieb p. 8
• -9 Wartung p. 10
• -11 Fehlerbehebung p. 12
• Schaltplan p. 13
• Explosionszeichnung p. 14
• -16 Teileliste ,15,17 Sicherheitshinweise BRAND-, VERBRENNUNGS-, EINATMUNGS- UND EXPLOSIONSGEFAHR. Darauf achten, dass sich brennbares Material, wie Baustoffe, Papier oder Pappe, anweisungsgemäß in sicherem Abstand zum Heizgerät befinden. Das Heizgerät niemals in Räumen verwenden, die Produkte wie Benzin, Lösungsmittel, Farbverdünner, Staubpartikel, flüchtige oder luftgetragene Brennstoffe oder unbekannte Chemikalien enthalten. Dieses Gerät ist ein tragbares, unbelüftetes Heizgerät. Es nutzt die Umgebungsluft (Sauerstoff) am Aufstellungsort, weshalb für ausreichend Verbrennungs- und Belüftungsluft gesorgt werden muss. Siehe „Belüftung“ auf Seite 6. Brennstofflagerstätten müssen mindestens 7,6 m vom Heizgerät entfernt sein. ACHTUNG DIESES HEIZGERÄT DARF ERST IN BETRIEB GENOMMEN WERDEN, WENN DIESE SICHERHEITS- UND BETRIEBSANLEITUNG GELESEN UND VERSTANDEN WURDE. Bei Nichtbeachtung der im Lieferumfang des Heizgeräts enthaltenen Sicherheitshinweise und Anweisungen besteht die Gefahr von schweren und tödlichen Verletzungen, Sachverlusten und Sachschäden aufgrund von Brand, Ruß, Explosionen, Verbrennungen, Erstickung oder Kohlenmonoxidvergiftung. Dieses Heizgerät darf nur von Personen verwendet und gewartet werden, die diese Anweisungen lesen und verstehen können. Hilfreiche Tipps zum Montieren, Verwenden und Reinigen des OFR/SS-Heizgeräts nden Sie unter diesem Symbol im Handbuch. IM FALL EINER ÜBERMÄSSIGEN ÖLANSAMMLUNG DARF DAS HEIZGERÄT NICHT EINGESCHALTET WERDEN. DAS HEIZGERÄT NICHT EINSCHALTEN, WENN DIE HEIZKAMMER NOCH HEISS IST. DIE INSTALLATION DIESES HEIZGERÄTS MUSS GEMÄSS DEN ÖRTLICH GELTENDEN AMTLICHEN VORSCHRIFTEN ERFOLGEN. Dieses Gerät darf von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen mit mangelnder Erfahrung und mangelnden Kenntnissen nur dann verwendet werden, wenn diese beaufsichtigt werden oder entsprechend in den sicheren Betrieb des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät darf nicht von unbeaufsichtigten Kindern gereinigt oder gewartet werden. Betriebsanleitung lesen: Wenn ein Produkt mit diesem Symbol gekennzeichnet ist, muss die Betriebsanleitung gelesen werden. WARNUNG! Das Heizgerät nicht berühren, bis es vollständig abgekühlt ist. ACHTUNG ACHTUNG ACHTUNG© 2021 Pinnacle Climate Technologies, Inc. p. 14

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Sicherheitshinweise Die in diesem Handbuch beschriebenen Produkte sind direkt befeuerte Petroleum-/Dieselheizgeräte. Petroleum-/Dieselheizgeräte werden hauptsächlich für eine kurzzeitige Beheizung von Gebäuden während der Bauphase oder während Umbau- oder Reparaturmaßnahmen verwendet. Direkt befeuert bedeutet, dass die Verbrennungsprodukte des Heizgeräts in den beheizten Raum abgegeben werden. Dieses Gerät hat eine bemessene Verbrennungsleistung von 98 %, erzeugt aber kleine Mengen Kohlenmonoxid. Kohlenmonoxid ist giftig. Der menschliche Körper kann nur eine geringe Menge Kohlenmonoxid vertragen. Deshalb muss unbedingt für eine ausreichende Belüftung gesorgt werden. Bei Nichtbeachtung der in dieser Anleitung aufgeführten Anforderungen zur Belüftung besteht Todesgefahr. Menschen mit Atembeschwerden sollten sich von ihrem Arzt beraten lassen, bevor sie dieses Heizgerät verwenden. Die ersten Anzeichen einer Kohlenmonoxidvergif- tung sind grippeähnliche Symptome. Bei unzurei- chender Belüftung/Kohlenmonoxidvergiftung treten folgende Symptome auf: Kopfschmerzen • Schwindelgefühl • Übelkeit Trockener Mund • Halsschmerzen • Brennende Nase und brennende Augen Wenn diese Symptome bei Ihnen auftreten: GEHEN SIE SOFORT AN DIE FRISCHE LUFT! Lassen Sie Ihr Heizgerät warten und prüfen Sie, ob eine ausreichende Belüftung vorhanden ist. Bei manchen Menschen wirkt Kohlenmonoxid stärker als bei anderen, z. B. bei schwangeren Frauen, Personen mit Herz- oder Lungenbeschwerden, anämischen oder unter Alkoholeinfluss stehenden Personen. Auch in hohen Höhenlagen ist die Auswirkung stärker. FÜR DIE VERWENDUNG IM FREIEN BESTIMMT. DER GEBRAUCH IN INNENRÄUMEN IST NUR IN FOLGENDEN FÄLLEN ERLAUBT: Für die kurzzeitige Beheizung von im Bau, Umbau oder in Reparatur befindlichen! Bei Betrieb des Heizgeräts muss mindestens 2.800 cm

Außenluft pro 29 kW/h Nennleistung zugeführt werden. Weitere Anweisungen sind dem Abschnitt „Belüftung“ auf Seite 8 zu entnehmen. STETS nur die auf dem Typenschild des Heizgeräts angegebene Stromversorgung (Spannung und Frequenz) verwenden. NUR ein Schuko-Verlängerungskabel verwenden. NUR ein Verlängerungskabel mit mindestens 14 AWG verwenden. Das Heizgerät bei Nichtgebrauch IMMER ausstecken. Das Heizgerät muss IMMER an einem Ort installiert werden, wo es nicht mit Spritzwasser, Regen, Tropfwasser oder Wind in Berührung kommen kann. NIEMALS andere Brennstoffe, wie Benzin, Petrolether, Farbverdünner oder andere Ölverbindungen in diesem Heizgerät verwenden. Den Brennstofftank NIEMALS bei in Betrieb befindlichem oder noch heißem Heizgerät auffüllen. Dieses Heizgerät wird beim Betrieb EXTREM HEISS. Den Luftauslass (Vorderseite) NIEMALS blockieren. NIEMALS Belüftungskanäle an der Vorderseite des Heizgeräts anbringen. Das noch heiße Heizgerät NIEMALS transportieren oder anderweitig handhaben. Das Heizgerät NIEMALS transportieren, wenn sich noch Brennstoff im Tank befindet. NIEMALS einen externen Brennstofftank verwenden. Sämtliche brennbaren Stoffe müssen in sicherer Entfernung vom Heizgerät verwahrt werden. Mindestabstand zu brennbaren Stoffen

ST-70-SS-E / ST-70T-SS-E ST-125-OFR-E

Oben 1,2 m 1,2 mSeitlich1,2 m 1,2 mVorne2,4 m 2,4 m Das Heizgerät IMMER auf einer stabilen und ebenen Fläche aufstellen. Wenn Ihr Heizgerät mit einem Thermostat ausgestattet ist, kann es sich nach dem Einstecken jederzeit, abhängig von der Thermostateinstellung, einschalten. GEFAHR EINER INNENLUFTVERSCHMUTZUNG! ACHTUNG KOHLENMONOXIDVERGIFTUNG KANN TÖDLICH SEIN!

VERBRENNUNGS-, BRAND- UND

EXPLOSIONSGEFAHR! STROMSCHLAGGEFAHR!

VORSICHT! GERÄT ERHITZT

SICH WÄHREND DES BETRIEBS.

NICHT BERÜHREN. KINDER, TIERE, KLEIDUNG

UND BRENNBARE MATERIALIEN VOM

HEIZGERÄT FERNHALTEN. ACHTUNG ACHTUNG ACHTUNG ACHTUNG© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Technische Daten Funktionsmerkmale Modellnr. ST-70-SS-E / ST-70T-SS-E ST-125-OFR-E Nennleistung: kW 20,5 36,6 Brennstoffverbrauch: l/h 1,9 3,2 Brennstofftankfüllvermögen: l 15,1 53 Max. Betriebsdauer in Stunden

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Funktionsmerkmale ST-125-OFR-E Konus Frontschutzgitter Blenden Einstellknopf für eine Neigung von bis zu 15° Laufrad Ablassschraube Radkasten Tankdeckel Haltegriff© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Montageanleitung ST-70-SS-E / ST-70T-SS-E Kartoninhalt Tragegriff (1) Schwarze Schrauben (2) Montage des Tragegriffs

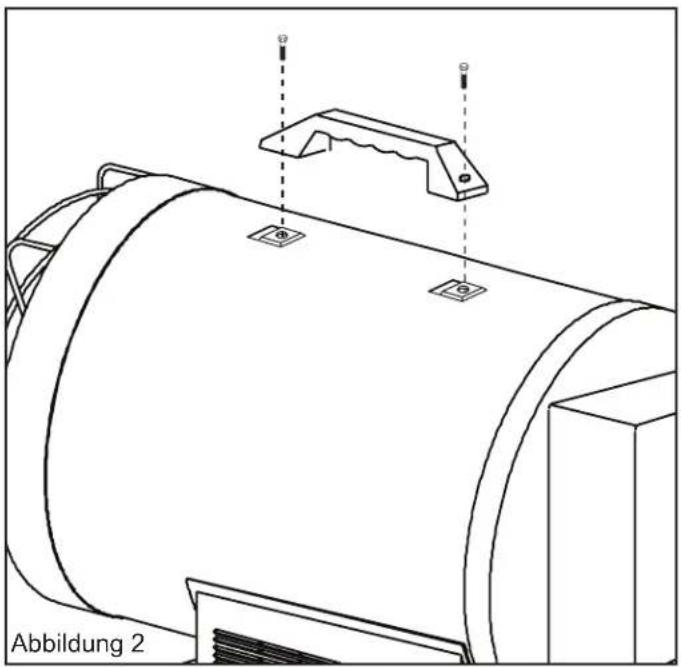

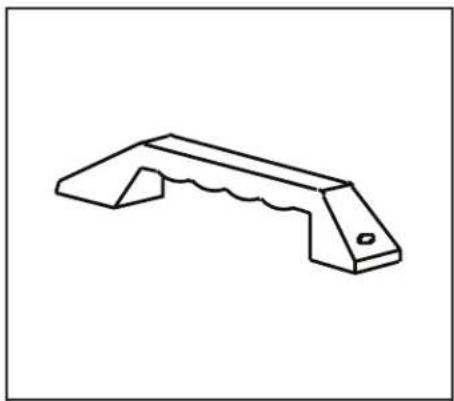

1. Die Löcher im oberen Gehäuse auf die 2

Löcher im Griff ausrichten (siehe Abbildung 2).

2. Die Schrauben einsetzen und fest anziehen.

Benötigtes Werkzeug: - Kreuzschlitzschraubendreher Abbildung 2 - Das Heizgerät aus dem Versandkarton nehmen und sämtliches Verpackungsmaterial entfernen. Hinweis: Karton und Verpackungsmaterial für künftige Lagerzwecke aufbewahren. Abbildung 3 Zum leichteren Auspacken den Griff anbringen, während sich das Gerät noch im Versandkarton bendet. (Siehe Abbildung 3)© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Montageanleitung ST-125-OFR-E - Das Heizgerät aus dem Versandkarton nehmen und sämtliches Verpackungsmaterial entfernen. Hinweis: Karton und Verpackungsmaterial für künftige Lagerzwecke aufbewahren. Kartoninhalt Lange Schrauben (6) Kurze Schrauben (4) 8-mm-Muttern (12) Räder (2) Blende (2) 19-mm-Achsmuttern (2) Distanzscheiben (2) Unterlegscheiben (2) Achse (1) Schutzgitter (oben, vorne) Radkasten© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Montage

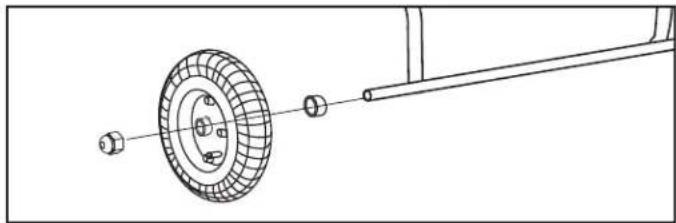

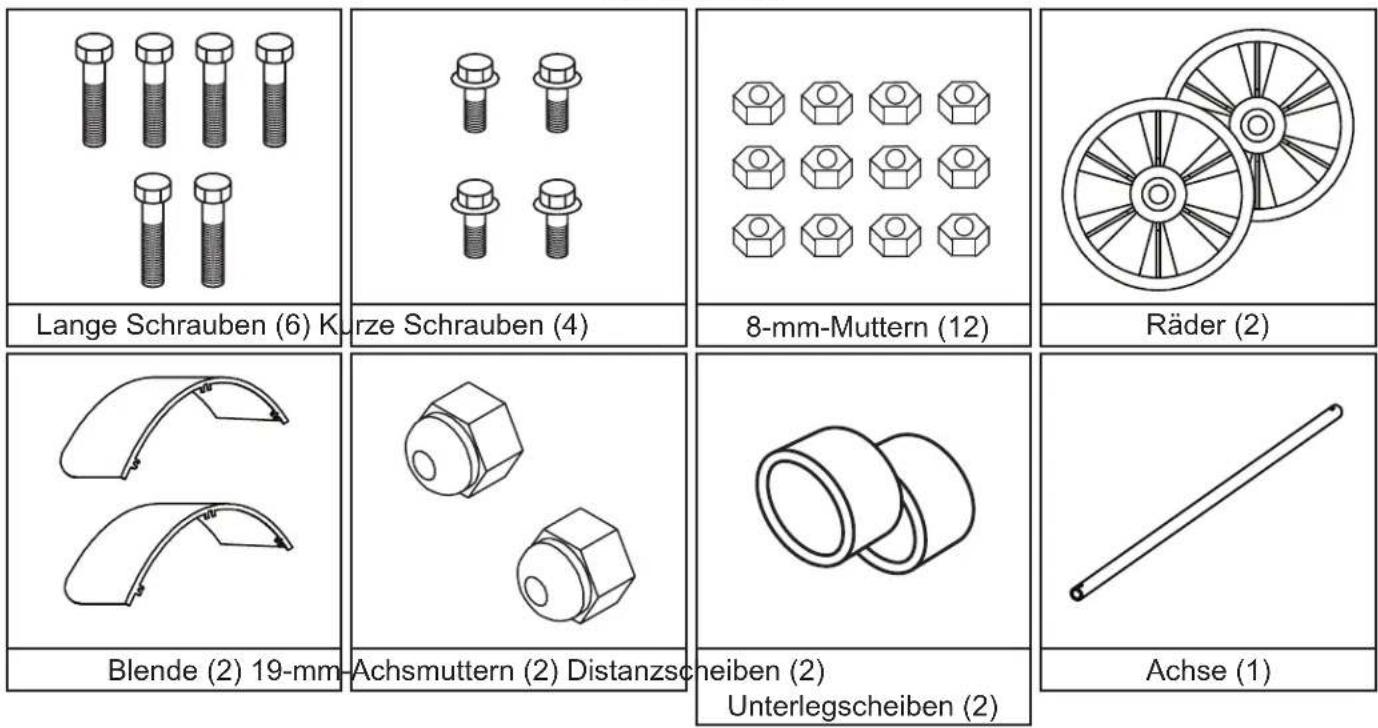

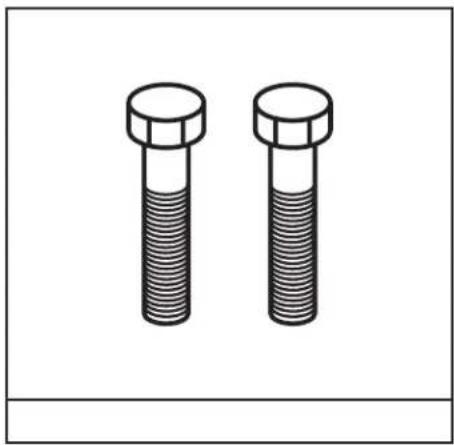

1. Die Achse durch den Radkasten schieben

und die Räder, Unterlegscheiben und Muttern anbringen.

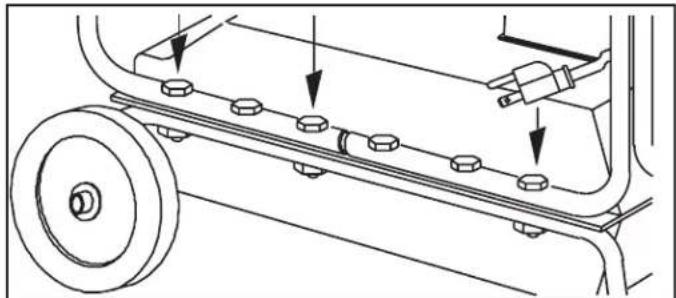

2. Die Hauptstruktur am Radkasten positionieren

und mit den langen im Lieferumfang enthaltenen Schrauben befestigen.

3. Das Schutzgitter mit den mitgelieferten

Schrauben an der Vorderseite des Heizgeräts befestigen.

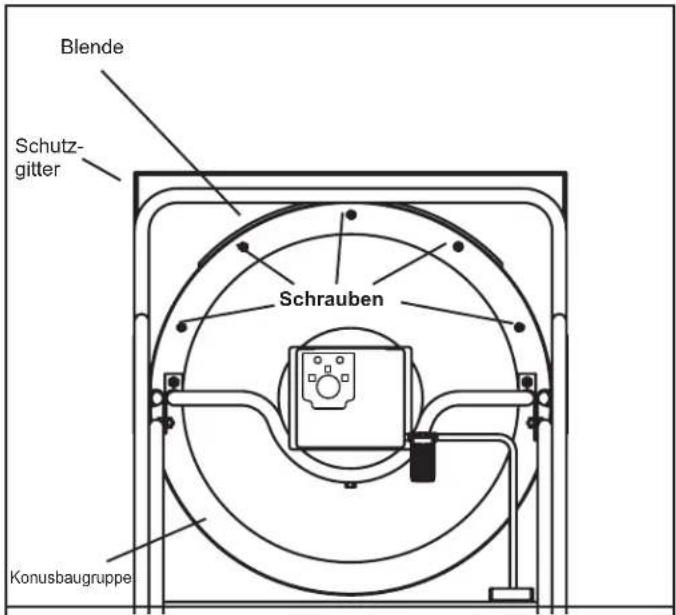

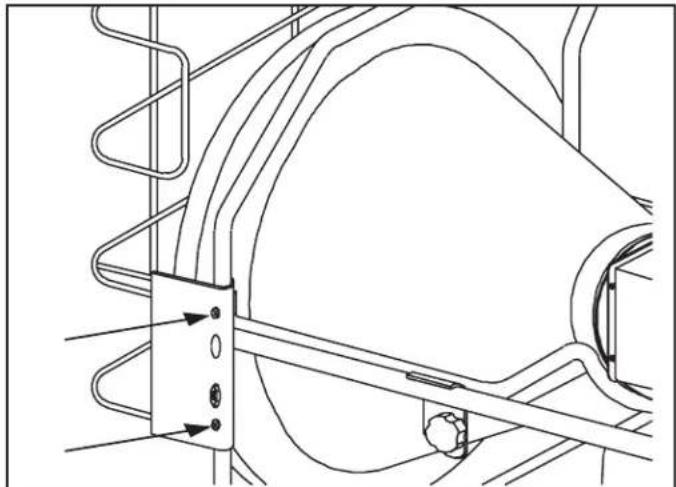

4. Die Blenden unter Verwendung der mitgelieferten

Zusatzschrauben oben und unten an der Rückseite der Konusbaugruppe befestigen.

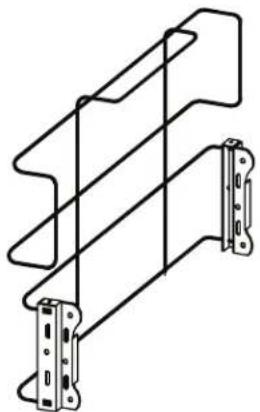

5. Das obere Schutzgitter mithilfe der

Zusatzschrauben in den zwei äußersten Löchern an der Oberseite des Konus befestigen (siehe Abbildung). Hinweis: Karton und Verpackungsmaterial für künftige Lagerzwecke aufbewahren. SchraubenKonusbaugruppeSchutz- gitterBlende© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Betrieb Betanken des Heizgeräts: Petroleum Für dieses Heizgerät sollte nur Petroleum verwendet werden, um die bestmögliche Leistung zu gewährleisten. Bei rafniertem Petroleum sind praktisch alle Verunreinigungen entfernt, wie z. B. Schwefel, der beim Heizbetrieb den Geruch von faulen Eiern verursachen kann. Bei einer Verwendung von Diesel kann übermäßig Ruß erzeugt werden. Bio-Diesel oder „roter“ Dieselkraftstoff dürfen nicht verwendet werden, da diese die Dichtungen und Filter des Heizgeräts beschädigen würden. Petroleum, Diesel, JP-8/Jet A-Treibstoff und Diesel wurden vom Werk getestet. - Brennstoffe wie Benzol, Alkohol, Weißglas, Brennstoff für Camping-Kocher, Farbverdünner oder andere Ölverbindungen dürfen NIEMALS verwendet werden. DIES SIND FLÜCHTIGE

BRENNSTOFFE, DIE EINEN BRAND ODER

EINE EXPLOSION VERURSACHEN KÖNNEN. - Petroleum darf NIEMALS in Wohnräumen aufbewahrt werden. Petroleum sollte an einem gut belüfteten Ort außerhalb des Wohnbereichs gelagert werden. - Petroleum NIEMALS unter direkter Sonneneinwirkung oder nahe einer Wärmequelle lagern. - Seit der vorjährigen Heizsaison gelagertes Petroleum darf NICHT MEHR verwendet werden. Petroleum zersetzt sich im Lauf der Zeit. ALTES PETROLEUM WIRD IN DIESEM HEIZGERÄT NICHT RICHTIG VERBRANNT. HINWEIS: Petroleum darf nur in einem blauen Behälter, der deutlich mit „Petroleum“ beschriftet ist, aufbewahrt werden. Petroleum darf niemals in einem roten Behälter aufbewahrt werden. Rote Behälter sind für Benzin bestimmt. Belüftung: - Gefahr von Innenluftverschmutzung und Kohlenmonoxidvergiftung. Das Heizgerät nur in gut belüfteten Bereichen verwenden. - Informationen über Kohlenmonoxidvergiftung sind den Sicherheitshinweisen auf Seite 1-2 zu entnehmen. - Im beheizten Raum bei einer Heizleistung von 29 kW/h und einer beheizten Fläche von

2.800 Quadratzentimetern muss STETS für

Frischluft gesorgt werden. Bei Verwendung mehrerer Heizgeräte muss die Frischluftzufuhr erhöht werden. Mindestanforderungen an die Belüftung ST-70-SS-E / ST-70T-SS-E ST-125-OFR-E 1950 cm

AUFFÜLLEN. DER TANK MUSS IMMER

IM FREIEN GEFÜLLT WERDEN. DARAUF

ACHTEN, DASS DAS HEIZGERÄT BEIM

BETANKEN EBENERDIG ABGESTELLT IST

UND NICHT ÜBERFÜLLT WIRD. VORSICHT

DIESES HEIZGERÄT NIEMALS

IM HEISSEN ZUSTAND ODER

VERWENDEN. ACHTUNG Dieses Gerät ist für einen sicheren Betrieb bei einer Umgebungsluft von mindestens -20 °C ausgeführt. Bei Wartungsarbeiten in einem nassen Umfeld muss vorsichtig verfahren werden. Das Gerät vom Stromnetz trennen und alle elektrischen Bauteile trocken halten. Das Heizgerät darf nur von einem qualifizierten Techniker gewartet werden. Auch die Installation, Einstellung und, falls erforderlich, die Umstellung auf eine andere Brennstoffart darf nur von einem qualifizierten Techniker durchgeführt werden. ACHTUNG ACHTUNG ACHTUNG© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Betrieb: ST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E Einschalten des Heizgeräts: (Zündung)

1. Den Tank mit Petroleum oder einem anderen

zugelassenen Brennstoff füllen, bis die Nadel der Brennstoffanzeige auf „F“ steht.

2. Den Tankdeckel wieder anbringen und festziehen.

3. Das Heizgerät an einer Schukosteckdose

einstecken. Es darf nur ein Schuko- Verlängerungskabel mit einer Mindestlänge von 1,8 m und mindestens 14 AWG verwendet werden. HINWEIS: Bei der ersten Zündung oder nach dem Betanken können kurz vor der Zündung Schleifgeräusche auftreten. Diese Geräusche entstehen beim Entlüften der Brennstoffleitung durch die Brennstoffpumpe. Das Heizgerät startet innerhalb weniger Sekunden. Wenn es nicht startet, sicherstellen, dass der Brennstofftank mindestens bis zur Hälfte gefüllt ist und anschließend das Startverfahren wiederholen. HINWEIS: Beim ersten Zünden kann Rauch entstehen. HINWEIS: Die elektrischen Bauteile dieser Heizgeräte sind durch eine an der Schaltkarte montierten Sicherung geschützt. Wenn das Heizgerät nicht zündet, sollte zuerst diese Sicherung geprüft und ggf. ersetzt werden. Anschließend die Stromquelle überprüfen, um sicherzustellen, dass das Heizgerät mit der richtigen Spannung versorgt wird.

1. Die oben aufgeführten Schritte 1 bis 3 befolgen.

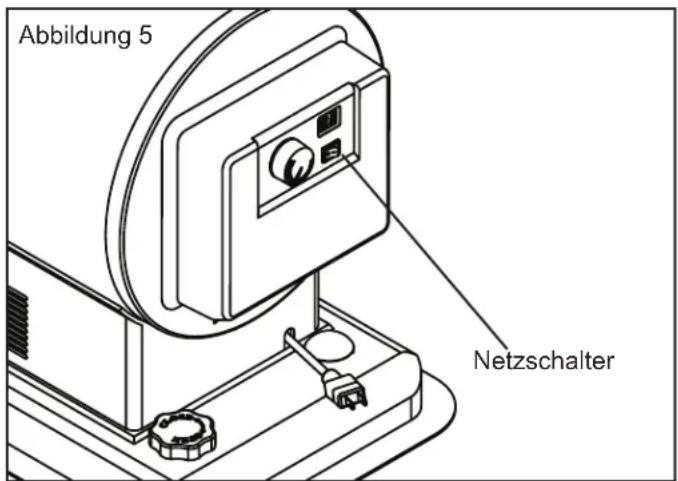

2. Das Gerät am Netzschalter einschalten.

Die Netzanzeigelampe leuchtet auf und das Heizgerät zündet. (Siehe Abbildung 5) Abschalten des Heizgeräts: (Abkühlen)

1. Das Gerät am Netzschalter ausschalten. Der

Brenner stoppt und der Abkühlzyklus wird aktiviert. - ST-70-SS-E / ST-70T-SS-E: ca. 7 Min. - ST-125-OFR-E: ca. 3 Min. Nach Beendigung des Abkühlzyklus stoppt das Gebläse und das Heizgerät kann sicher ausgesteckt werden. HINWEIS: Wenn das Heizgerät bereits vor Ablauf des Abkühlzyklus ausgesteckt wird, kann es zu einer Überhitzung kommen, wodurch Heizgerät und Wärmeplatte beschädigt werden können. Neustart des Heizgeräts:

1. Nach Beendigung des Abkühlzyklus zehn

Sekunden lang warten.

2. Das oben beschriebene Startverfahren befolgen.

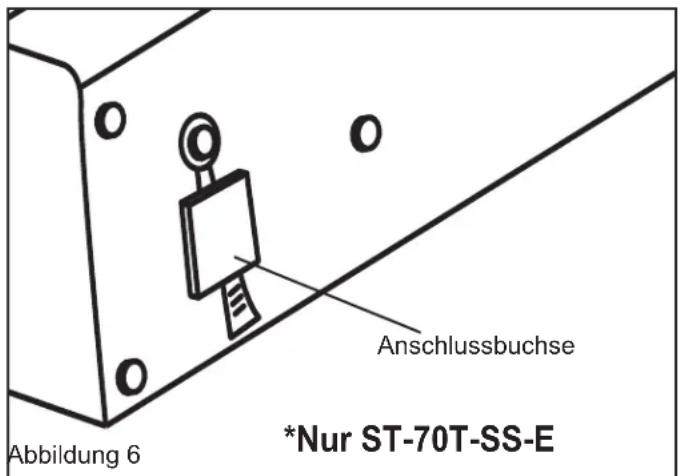

Anschlussbuchse (nur ST-70T-SS-E): - Niemals ein Gerät mit einer Nennleistung von über 5 A an dieser Buchse anschließen (siehe Abbildung 6). - Die Buchse bei Nichtgebrauch immer abdecken. Abbildung 5Netzschalter Das Heizgerät erst NACH Beendigung des Abkühlzyklus vom Stromnetz trennen. Abbildung 6Anschlussbuchse *Nur ST-70T-SS-E ACHTUNG© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Wartung: ST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E Langzeitlagerung:

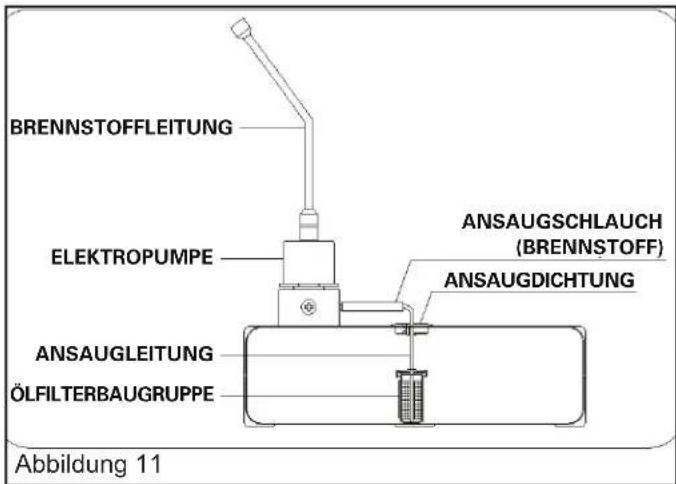

1. Den Tankdeckel abschrauben.

2. Das Petroleum bzw. den Diesel unter

Verwendung einer zugelassenen Vorrichtung aus dem Tank absaugen.

3. Eine kleine Menge Petroleum oder Diesel

im Brennstofftank schwenken, um diesen auszuspülen.

HINWEIS: NIEMALS WASSER UND BRENNSTOFF

MISCHEN. Dadurch können Roststellen im Tank entstehen.

4. Den Tank vollständig entleeren.

WICHTIG: Petroleumreste dürfen nicht bis zur nächsten Saison aufbewahrt werden. Der abgestandene Brennstoff kann das Heizgerät beschädigen. Das Heizgerät an einem trockenen, gut belüfteten Ort aufbewahren. - Sicherstellen, dass der Aufbewahrungsort frei von Staub und korrosiven Dämpfen ist. Das Heizgerät in der Originalverpackung und das Benutzerhandbuch an einem leicht zugänglichen Ort aufbewahren. Wartung: NICHT SELBST AM GERÄT ARBEITEN.

JEGLICHE EINSTELLUNGEN ODER

REPARATUREN MÜSSEN VON EINEM

ERFAHRENEN WARTUNGSTECHNIKER DURCHGEFÜHRT WERDEN. Wir empfehlen die Einhaltung des folgenden Wartungsplans: BRENNSTOFF / BRENNSTOFFTANK: Den Tank alle 200 Betriebsstunden oder bei Bedarf früher ausspülen. NICHT mit Wasser, sondern nur mit Petroleum ausspülen. ZÜNDKERZE: Alle 600 Betriebsstunden reinigen und den Abstand neu einstellen oder bei Bedarf die Zündkerze ersetzen. Nach dem Entfernen der Zündkerze die Pole mit einer Drahtbürste säubern. Die Zündfunkenstrecke auf 3,5 mm einstellen. (Siehe Abbildung 7) LÜFTERFLÜGEL: Die Lüfterügel sollten mindestens einmal pro Heizsaison, bei raueren Bedingungen auch öfter, gereinigt werden. Jegliche Staub- und Schmutzansammlungen mit Druckluft entfernen. (Siehe Abbildung 8) DRUCKEINSTELLUNG: Der richtige Druck ist abhängig von der verwendeten Brennstoffart. Bei Rauchentwicklung oder wenn das Gerät nicht zündet, die untere Abdeckung entfernen. Die Messingschraube an der Brennstoffpumpe ausfindig machen. Diese befindet sich links neben der Brennstoffleitung. Bei Rauchentwicklung oder wenn Brennstoff aus dem Gerät tropft, die Schraube um eine Achtel- bis Vierteldrehung nach rechts drehen, um den Brennstoffdruck zu erhöhen. Diesen Vorgang wiederholen, bis das Gerät ordnungsgemäß funktioniert. Bei Flammenbildung an der Vorderseite des Geräts die Schraube um eine Achtel- bis Vierteldrehung nach links drehen, um den Brennstoffdruck zu reduzieren. Diesen Vorgang wiederholen, bis das Gerät ordnungsgemäß funktioniert. TIPP: Zum Spülen des Tanks die Anweisungen zur Langzeitlagerung befolgen. Niemals ein eingestecktes oder noch heißes Heizgerät warten! ZÜNDKERZE BRENNERKÖRPER Abbildung 7KÜHLGEBLÄSEBRENNERKÖRPERGEBLÄSEMOTORBAUGRUPPEAbbildung 8ST-70-SS-E / ST-70T-SS-EST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E ACHTUNG© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Wartung: ST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E Wartung (Fortsetzung): DÜSEN: Die Düsen sollten mindestens einmal pro Heizsaison gereinigt oder ersetzt werden. Bei einer Verunreinigung des Brennstoffes ist ein sofortiger Eingriff erforderlich. Zum Entfernen von Verschmutzungen aus der Düse, diese mit Druckluft von vorne ausblasen. Eventuell muss die Düse in sauberes Petroleum oder Diesel eingeweicht werden, um sämtliche Partikel zu lösen. (Siehe Abbildung 9) PHOTOZELLE: Die Photozelle sollte mindestens einmal pro Heizsaison, bei raueren Bedingungen auch öfter, gereinigt werden. Die Linse der Photozelle mit einem Wattestäbchen und Wasser oder Alkohol reinigen. Sicherstellen, dass die Photozelle wieder richtig ausgerichtet installiert wird. (Siehe Abbildung 10) FILTER: Brennstoff- und Ölfilter sollten mindesten zweimal pro Heizsaison mit sauberem Petroleum oder Diesel ausgespült werden. Bei verunreinigtem oder abgestandenem Brennstoff ist eine sofortige Reinigung erforderlich. (Siehe Abbildung 11) DIFFUSIONSKAPPEBRENNERROTOR DÜSE BRENNERISOLIERRINGBRENNERKÖRPERGEBLÄSEMOTORBAUGRUPPEAbbildung 9aBRENNSTOFFLEITUNGELEKTROPUMPEANSAUGLEITUNGÖLFILTERBAUGRUPPEANSAUGDICHTUNGANSAUGSCHLAUCH (BRENNSTOFF)Abbildung 11Abbildung 10 Photozelle ST-70-SS-E / ST-70T-SS-E Düse ST-125-OFR-E Düse Abbildung 9b© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Leitfaden zur Fehlerbehebung: ST-70-SS-E / ST-70T-SS-E / ST-125-OFR-E Problem Mögliche Ursache Lösung Das Heizgerät zündet, schaltet sich jedoch nach kurzer Zeit wieder aus.

1. Verschmutzter Brennstofffilter.

2. Verschmutzte Düse.

3. Verschmutzte Photozelle.

4. Photozelle ist nicht richtig installiert.

5. Photozelle ist defekt.

6. Falscher elektrischer Anschluss

zwischen Schaltkarte und Photozelle.

7. Blockiertes Kühlgebläse.

1. Brennstofffilter reinigen/ersetzen.

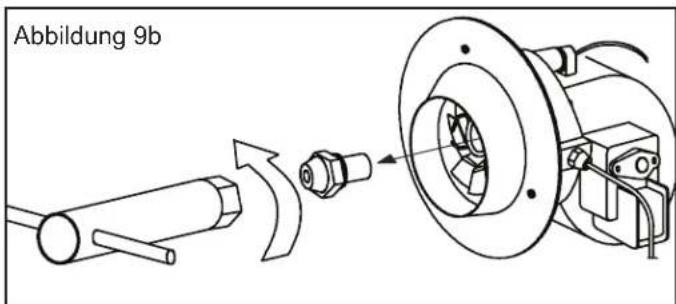

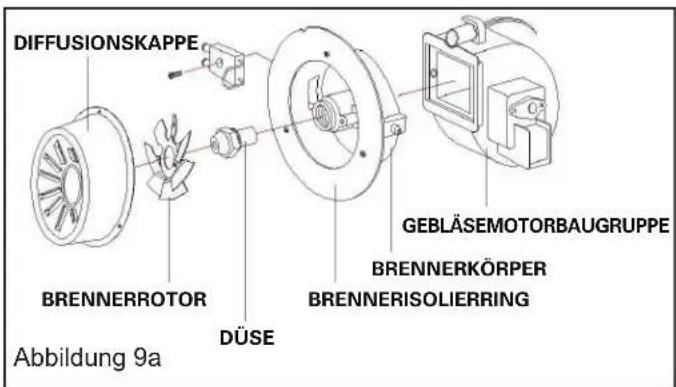

2. Düse reinigen/ersetzen.

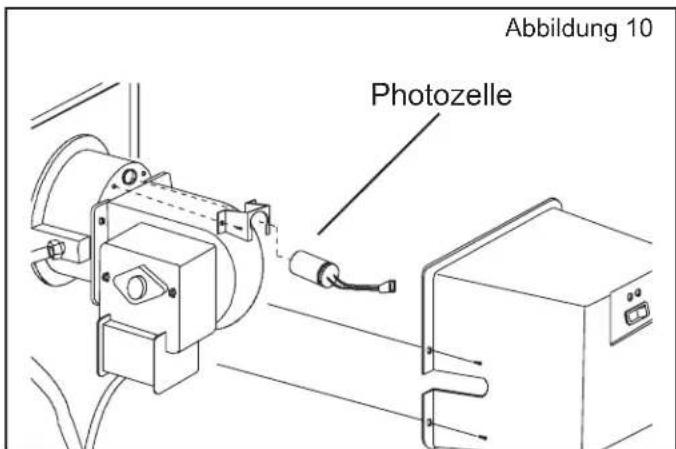

3. Photozelle reinigen/ersetzen.

4. Photozellenposition justieren.

5. Photozelle ersetzen.

6. Verdrahtung überprüfen (siehe

„Schaltplan“ auf Seite 11).

7. Sicherstellen, dass das Kühlgebläse

nicht blockiert ist.

8. Pumpendruck einstellen.

Heizgerät funktioniert nicht oder Motor läuft nur eine kurze Zeit.

1. Kein Petroleum/Diesel im

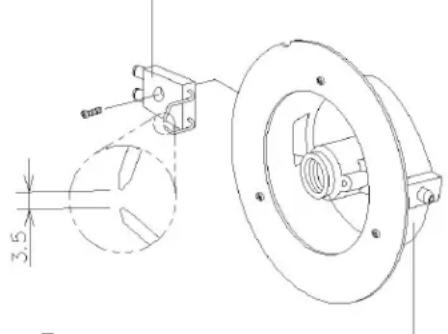

2. Korrodierte Zündkerze oder falsch

eingestellte Zündfunkenstrecke.

3. Verschmutzter Brennstofffilter.

4. Verschmutzte Düse.

5. Feuchtigkeit im Brennstoff/

6. Falscher elektrischer Anschluss

zwischen Trafo und Schaltkarte.

7. Trafo-Drähte nicht mit der Zündkerze

1. Tank mit frischem Petroleum/Diesel

2. Zündkerze reinigen/ersetzen.

3. Brennstofffilter reinigen/ersetzen.

4. Düse reinigen/ersetzen.

5. Brennstofftank mit sauberem

frischem Petroleum/Diesel ausspülen.

6. Alle elektrischen Anschlüsse

überprüfen. (Siehe Schaltplan auf Seite 11.)

7. Trafo-Drähte an der Zündkerze

Lüfter funktioniert nicht, obwohl das Heizgerät eingesteckt und der Netzschalter eingeschaltet ist.

1. Getrennte elektrische Verbindung

zwischen Schaltkarte und Motor.

2. Unzureichende Amperezahl, um das

Heizgerät mit Strom zu versorgen.

1. Alle elektrischen Anschlüsse anhand

des Schaltplans überprüfen (Seite 11).

2. Neues Verlängerungskabel oder eine

andere Steckdose verwenden. Heizgerät macht Schleifgeräusche.

1. Luft in der Brennstoffpumpe. 1. Das Geräusch verschwindet nach

3 Sekunden. Falls das Geräusch bestehen bleibt, Brennstoff nachfüllen. Das Heizgerät schaltet sich nicht ein und die Lampe leuchtet nicht.

1. Temperaturgrenzschalter ist

3. Defekte Sicherung.

4. Falscher elektrischer Anschluss

zwischen Temperaturgrenzschalter und Schaltkarte.

1. Das Gerät am Netzschalter

ausschalten und 5 Minuten abkühlen lassen. Das Gerät am Netzschalter wieder einschalten.

2. Netz- und Verlängerungskabel auf

ordnungsgemäßen Anschluss prüfen. Stromversorgung überprüfen.

3. Sicherung prüfen/ersetzen.

4. Alle elektrischen Anschlüsse

überprüfen. (Siehe Schaltplan auf Seite 11.) Mangelnde Verbrennung und/oder Rußbildung.

2. Schlechte Brennstoffqualität.

1. Sicherstellen, dass der Pumpendruck

richtig eingestellt wurde.

2. Sicherstellen, dass das/der

Petroleum/Diesel nicht abgestanden oder verunreinigt ist.© 2021 Pinnacle Climate Technologies, Inc.

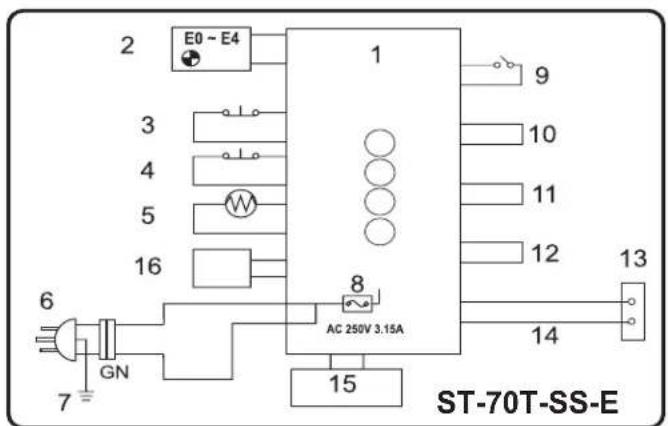

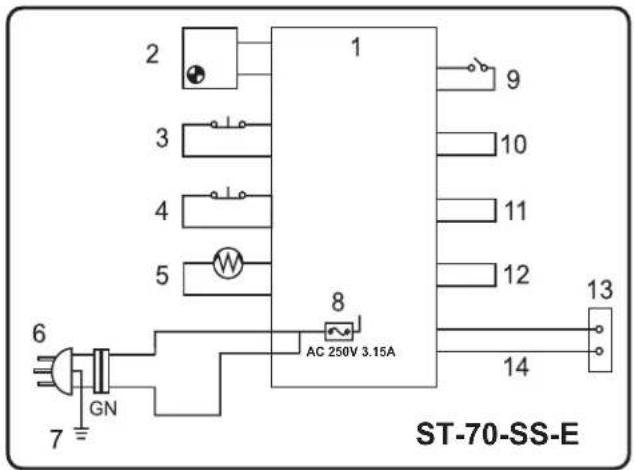

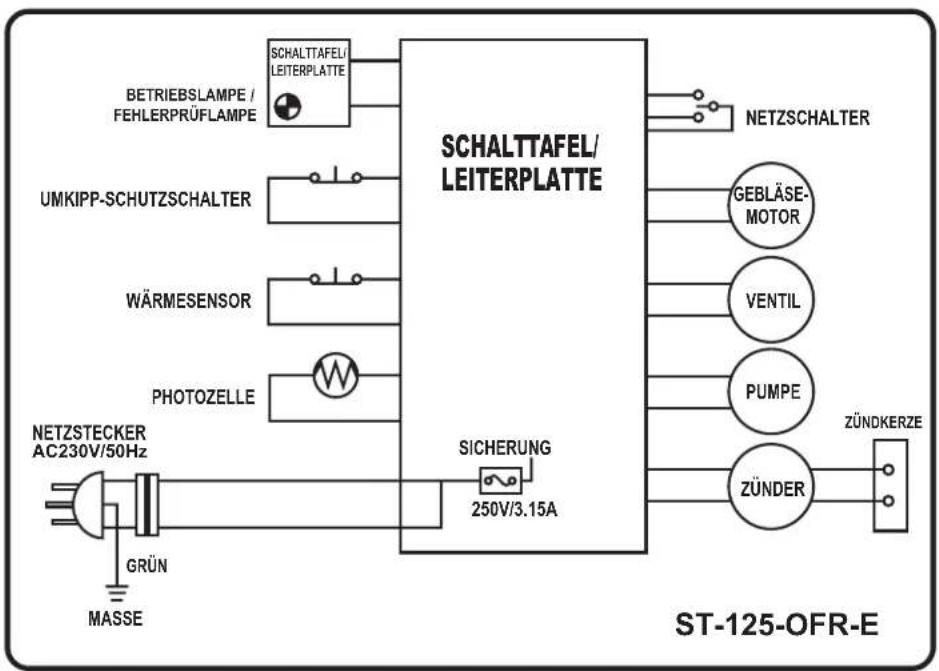

1. SCHALTTAFEL/LEITERPLATTE

4. BEGRENZUNGSSCHALTER

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Explosionszeichnung ST-70-SS-E Teileliste

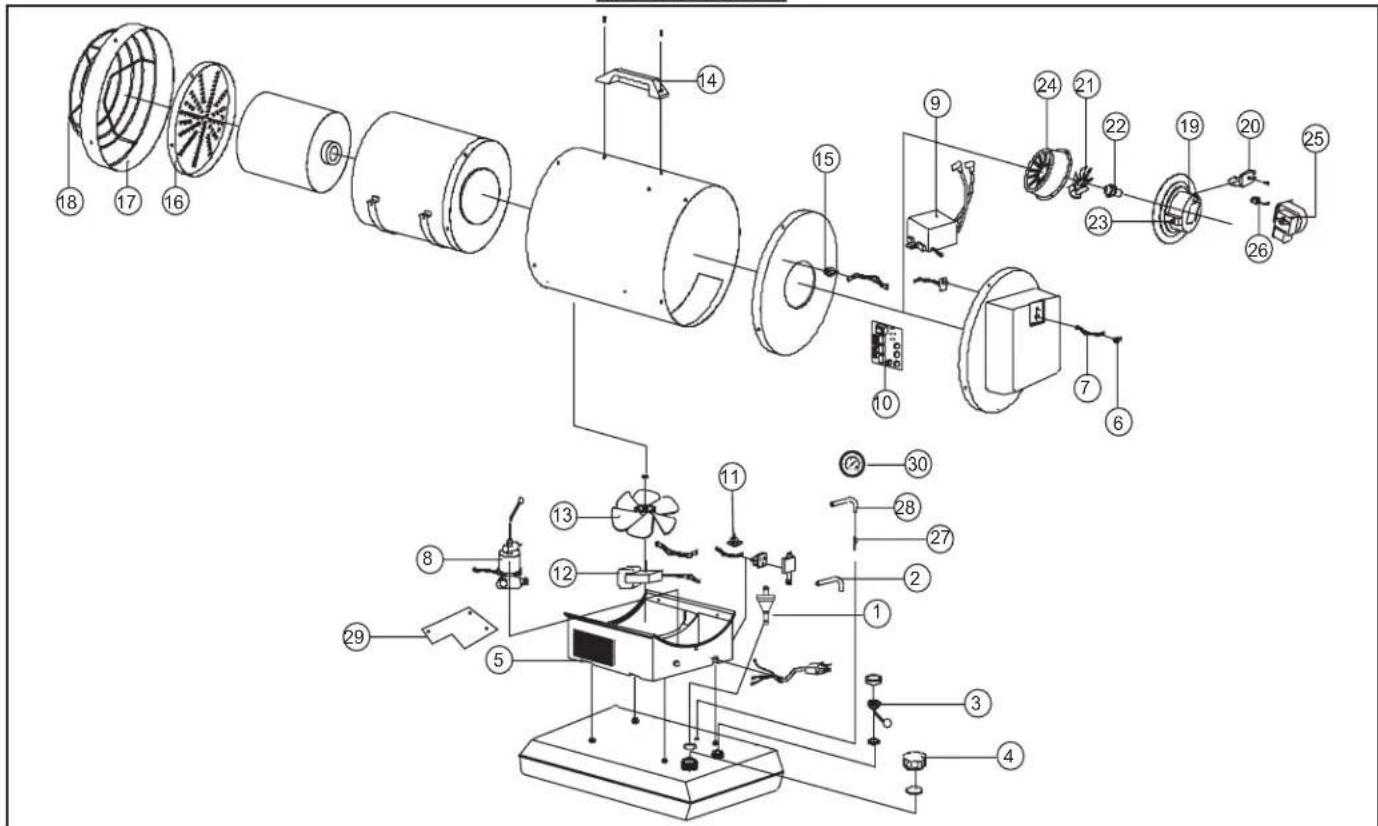

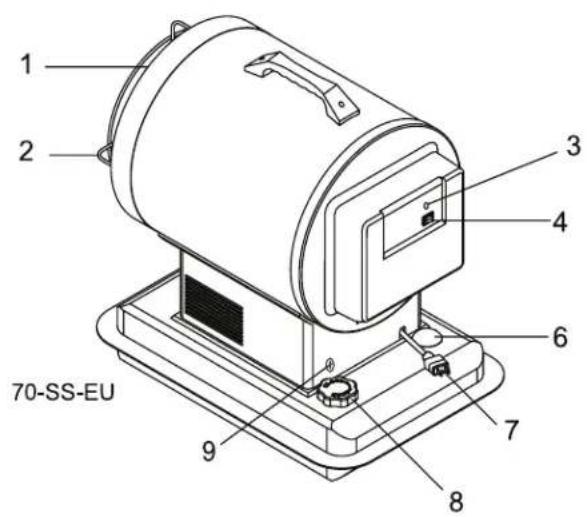

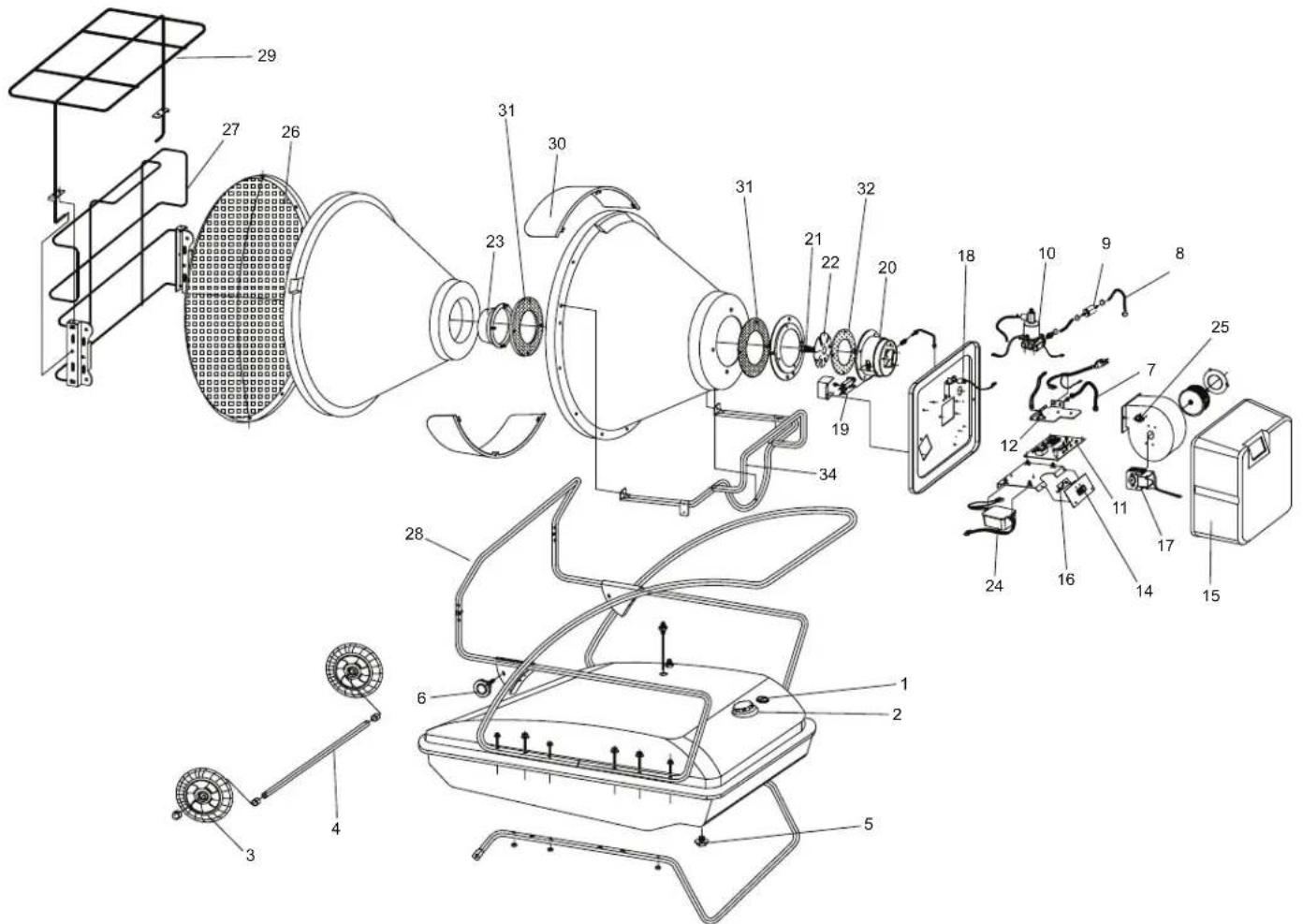

1 Brennstofflter 2 Brennstofeitung 3 Brennstoffanzeige 4 Tankdeckel 5 Kühlgebläsegehäuse 6 Netzschalter 7 Netzschalterdrähte 8 Elektropumpe 9 Zündeinheit 10 Leiterplatte 11 Kippsensor 12 Kühlmotorbaugruppe 13 Kühlgebläse 14 Haltegriff 15 Temperaturbegrenzer 16 Wärmeplatte 17 Gehäusering 18 Schutzgitter 19 Brennerkörper 20 Zündkerze 21 Brennerrotor 22 Düse 23 Nippel 24 Diffusionskappe 25 Gebläsemotor 26 Photozelle 27 Rücklaueitung 28 Rücklaufschlauch 29 Pumpenhalterung 30 Kraftstoffmanometer© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Explosionszeichnung ST-70T-SS-E Teileliste

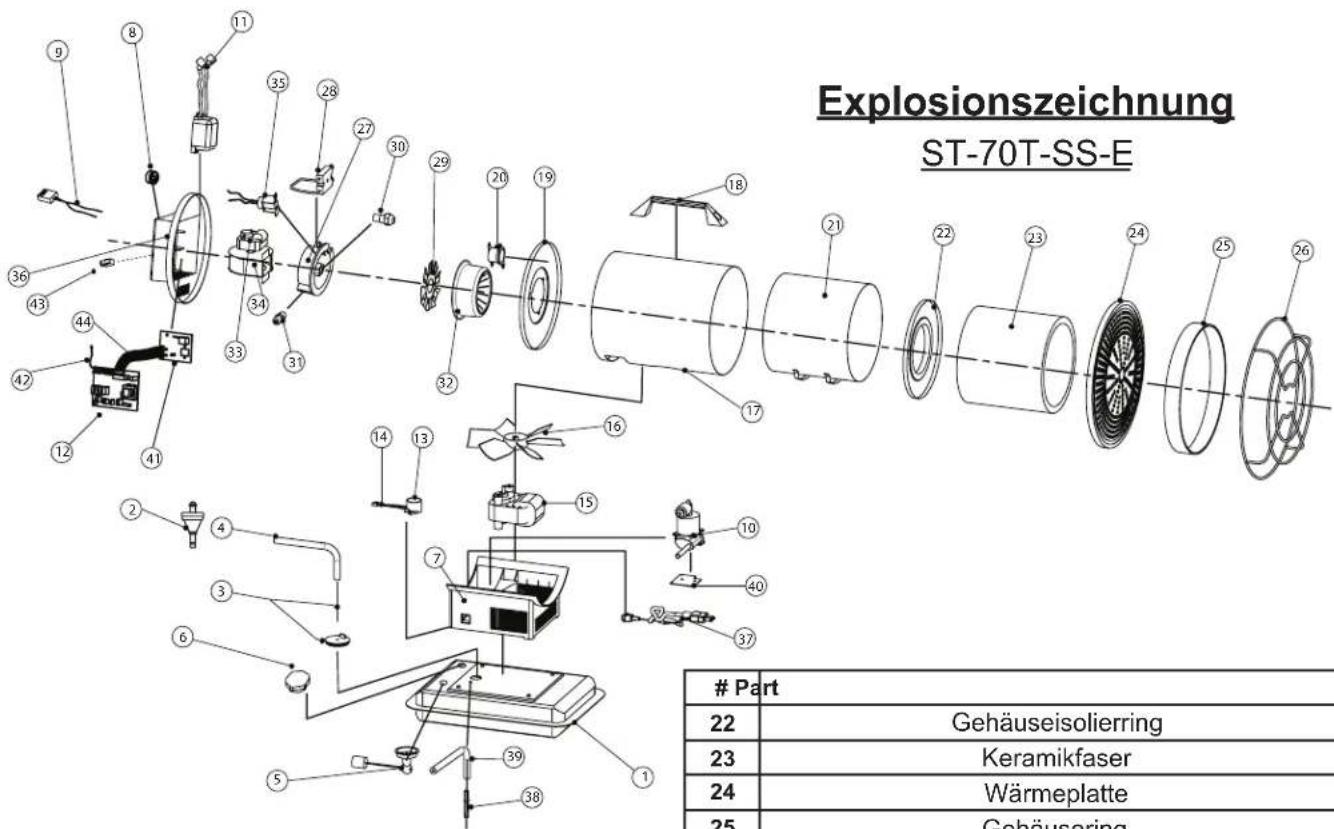

Kraftstoffrohrbaugruppe

Leiterplatte mit Thermostat

Tastsensordrähte 15 Motor

Kunststoff-Lüfterblatt

Gebläsegehäuse / Luftführung / Gebläserad (Innenteile)

Leiterplattenkabel - Rückseite (nicht gezeigt) - Pumpenanschluss (nicht gezeigt) - Einlassrohrbaugruppe (nicht gezeigt) - Schlauchklemme (nicht gezeigt)© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Explosionszeichnung ST-125-OFR-E

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET Teileliste: ST-125-OFR-E 1 Brennstofffilter 2 Brennstofftankdeckel 3 Laufrad 4 Radachse 5 Ablaßschraube 6 Höheneinstellknopf 7 Brennstoff-Rückleitung 8 Brennstoff-Ansaugleitung 9 Brennstofffilter 10 Brennstoffpumpe 11 Leiterplatte und Sicherung 12 Kippschalter 13 Netzkabel 14 Netzschalter 15 Rückplatte 16 Schalttafel/Subplatine 17 Gebläsemotor 18 Photozelle 19 Zündkerze 20 Brennerkörper 21 Düse 22 Brennerrotor 23 Diffusionskappe 24 Zündung 25 Überhitzungssensor 26 Wärmeplatte 27 Schutzgitter 28 Vorderer Rahmen 29 Sicherheitsschutz 30 Strahlende Visiere 31 Konusdichtung 32 Brennergehäuse© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET

Erforderliche Angaben zu Einzelraumheizgeräten für flüssige Brennstoffe Modell(e): ST-70-SS-E Indirekte Heizfunktion: Nein Direkte Wärmeleistung: 20,5 (kW) Indirekte Wärmeleistung: – (kW) Brennstoff Diesel/Petroleum Raumheizungs-Emissionen (*) NOx Brennstoffart auswählen Flüssig 126,94 mg/kWh

Angabe Symbol Wert Einheit

Angabe Symbol Wert Einheit Wärmeleistung

Thermischer Wirkungsgrad (NCV) Nennwärmeleistung P nom 20,5 kW Thermischer Wirkungsgrad bei Nennwärmeleistung

th,nom 88,9 % Mindestwärmelei- stung (Richtwert)

min – kW Thermischer Wirkungsgrad bei Mindestwärmeleistung (Richtwert)

Hilfsstromverbrauch Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Bei Nennwärmeleistung

einstufige Wärmeleistung, keine Raumtemperaturkontrolle

Bei Mindestwärmelei- stung

min – kW zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle Nein Im Bereitschaftszu- stand

– kW Raumtemperaturkontrolle mit mechanischem Thermostat Nein

mit elektronischer Raumtemperaturkontrolle Nein

mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung Nein mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung Nein

Sonstige Regelungsoptionen (Mehrfachnennungen möglich)

Raumtemperaturkontrolle mit Präsenzerkennung Nein

Raumtemperaturkontrolle mit Erkennung offener Fenster Nein

mit Fernbedienungsoption Nein

mit adaptiver Regelung des Heizbeginns Nein

mit Betriebszeitbegrenzung Nein

mit Schwarzkugelsensor Nein Leistungsbedarf der Pilotflamme

Leistungsbedarf der Pilotflamme (soweit vorhanden)

pilot – kW Kontaktangaben Obelis S.A Bd. General Wahis, 53 1030 Brüssel, Belgien (*) NOx = Stickoxide DiesesProdukteignetsichnichtalsHauptheizgerät.© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET

Erforderliche Angaben zu Einzelraumheizgeräten für flüssige Brennstoffe Modell(e): ST-70T-SS-E Indirekte Heizfunktion: Nein Direkte Wärmeleistung: 20,5 (kW) Indirekte Wärmeleistung: – (kW) Brennstoff Diesel/Petroleum Raumheizungs-Emissionen (*) NOx Brennstoffart auswählen Flüssig 126,94 mg/kWh

Angabe Symbol Wert Einheit

Angabe Symbol Wert Einheit Wärmeleistung

Thermischer Wirkungsgrad (NCV) Nennwärmeleistung P nom 20,5 kW Thermischer Wirkungsgrad bei Nennwärmeleistung

th,nom 88,9 % Mindestwärmelei- stung (Richtwert)

min – kW Thermischer Wirkungsgrad bei Mindestwärmeleistung (Richtwert)

Hilfsstromverbrauch Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Bei Nennwärmeleistung

einstufige Wärmeleistung, keine Raumtemperaturkontrolle Nein Bei Mindestwärmelei- stung

min – kW zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle Nein Im Bereitschaftszu- stand

– kW Raumtemperaturkontrolle mit mechanischem Thermostat Ja

mit elektronischer Raumtemperaturkontrolle Nein

mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung Nein mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung Nein

Sonstige Regelungsoptionen (Mehrfachnennungen möglich)

Raumtemperaturkontrolle mit Präsenzerkennung Nein

Raumtemperaturkontrolle mit Erkennung offener Fenster Nein

mit Fernbedienungsoption Nein

mit adaptiver Regelung des Heizbeginns Nein

mit Betriebszeitbegrenzung Nein

mit Schwarzkugelsensor Nein Leistungsbedarf der Pilotflamme

Leistungsbedarf der Pilotflamme (soweit vorhanden)

pilot – kW Kontaktangaben Obelis S.A Bd. General Wahis, 53 1030 Brüssel, Belgien (*) NOx = Stickoxide DiesesProdukteignetsichnichtalsHauptheizgerät.© 2021 Pinnacle Climate Technologies, Inc.

LASSEN SIE DAS HEIZGERÄT NIEMALS UNBEAUFSICHTIGT, WENN ES AN DAS STROMNETZ ANGESCHLOSSEN IST ODER SICH IN BETRIEB BEFINDET

Erforderliche Angaben zu Einzelraumheizgeräten für flüssige Brennstoffe Modell(e): ST-125-OFR-E Indirekte Heizfunktion: Nein Direkte Wärmeleistung: 36,6 (kW) Indirekte Wärmeleistung: – (kW) Brennstoff Diesel/Petroleum Raumheizungs-Emissionen (*) NOx Brennstoffart auswählen Flüssig 118,2 mg/kWh

Angabe Symbol Wert Einheit

Angabe Symbol Wert Einheit Wärmeleistung

Thermischer Wirkungsgrad (NCV) Nennwärmeleistung P nom 36,6 kW Thermischer Wirkungsgrad bei Nennwärmeleistung

th,nom 90,5 % Mindestwärmelei- stung (Richtwert)

min 27,8 kW Thermischer Wirkungsgrad bei Mindestwärmeleistung (Richtwert)

Hilfsstromverbrauch Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Bei Nennwärmeleistung

max 0,084 kW einstufige Wärmeleistung, keine Raumtemperaturkontrolle Nein Bei Mindestwärmelei- stung

min 0,075 kW zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle

Im Bereitschaftszu- stand

– kW Raumtemperaturkontrolle mit mechanischem Thermostat Nein

mit elektronischer Raumtemperaturkontrolle Nein

mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung Nein mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung Nein

Sonstige Regelungsoptionen (Mehrfachnennungen möglich)

Raumtemperaturkontrolle mit Präsenzerkennung Nein

Raumtemperaturkontrolle mit Erkennung offener Fenster Nein

mit Fernbedienungsoption Nein

mit adaptiver Regelung des Heizbeginns Nein

mit Betriebszeitbegrenzung Nein

mit Schwarzkugelsensor Nein Leistungsbedarf der Pilotflamme

Leistungsbedarf der Pilotflamme (soweit vorhanden)

pilot – kW Kontaktangaben Obelis S.A Bd. General Wahis, 53 1030 Brüssel, Belgien (*) NOx = Stickoxide DiesesProdukteignetsichnichtalsHauptheizgerät.© 2021 Pinnacle Climate Technologies, Inc.

NO USE GASOLINA NI FLUIDOS
