BEDIENUNGSANLEITUNG MA 900 MAGNAT

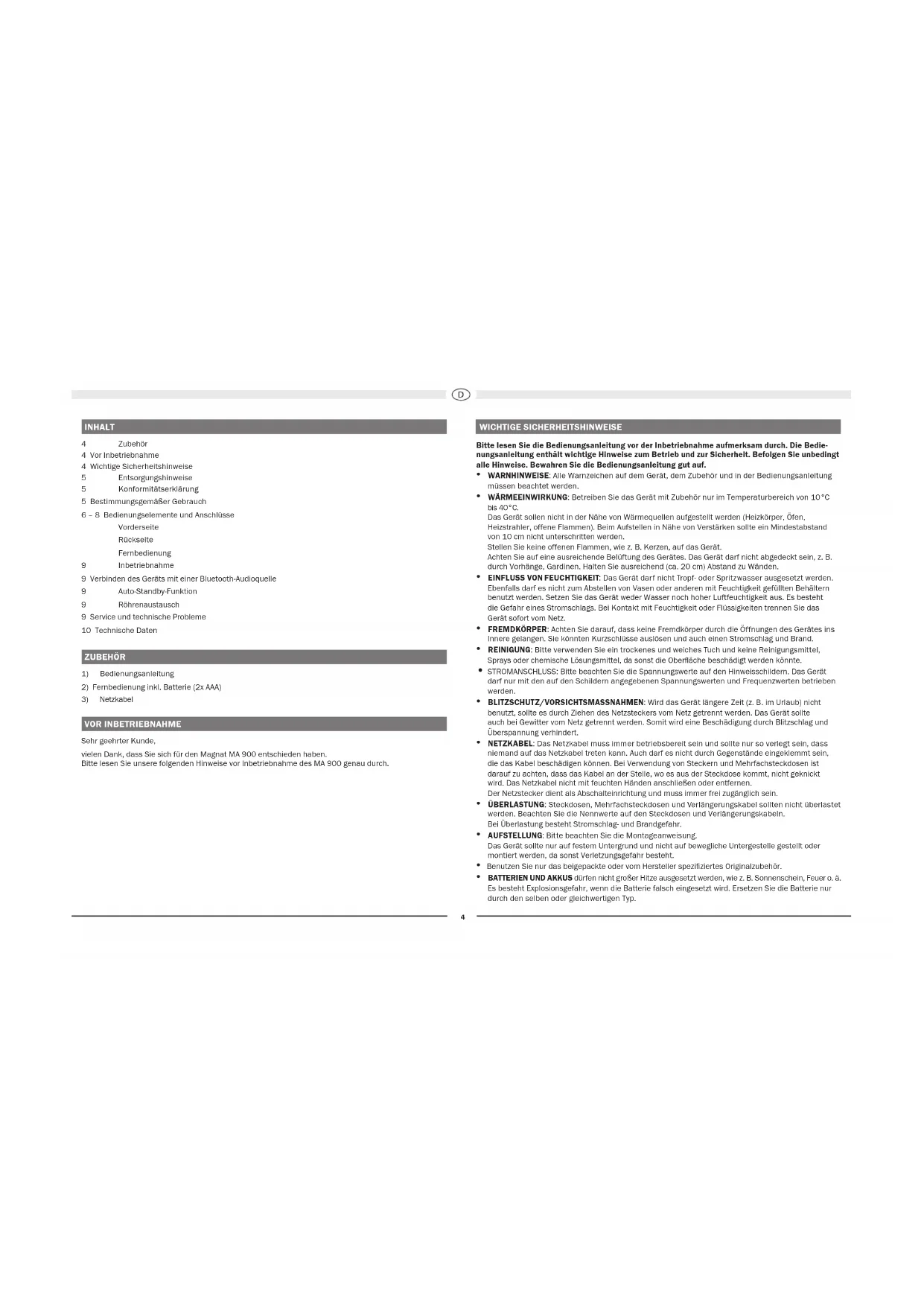

WICHTIGE SICHERHEITSHINWEISE Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedie- nungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• WARNHINWEISE: Alle Warnzeichen auf dem Gerät, dem Zubehör und in der Bedienungsanleitung müssen beachtet werden.

• WÄRMEEINWIRKUNG: Betreiben Sie das Gerät mit Zubehör nur im Temperaturbereich von 10°C bis 40°C. Das Gerät sollen nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Nähe von Verstärken sollte ein Mindestabstand von 10 cm nicht unterschritten werden. Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät. Achten Sie auf eine ausreichende Belüftung des Gerätes. Das Gerät darf nicht abgedeckt sein, z. B. durch Vorhänge, Gardinen. Halten Sie ausreichend (ca. 20 cm) Abstand zu Wänden.

• EINFLUSS VON FEUCHTIGKEIT: Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls darf es nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten trennen Sie das Gerät sofort vom Netz.

• FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Gerätes ins Innere gelangen. Sie könnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.

• REINIGUNG: Bitte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberäche beschädigt werden könnte.

• STROMANSCHLUSS: Bitte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Gerät darf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.

• BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Auch darf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknickt wird. Das Netzkabel nicht mit feuchten Händen anschließen oder entfernen. Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.

• ÜBERLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollten nicht überlastet werden. Beachten Sie die Nennwerte auf den Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Stromschlag- und Brandgefahr.

• AUFSTELLUNG: Bitte beachten Sie die Montageanweisung. Das Gerät sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.

• Benutzen Sie nur das beigepackte oder vom Hersteller speziziertes Originalzubehör.

• BATTERIEN UND AKKUS dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä. Es besteht Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Ersetzen Sie die Batterie nur durch den selben oder gleichwertigen Typ. INHALT 4 Zubehör 4 Vor Inbetriebnahme 4 Wichtige Sicherheitshinweise 5 Entsorgungshinweise 5 Konformitätserklärung 5 Bestimmungsgemäßer Gebrauch 6 – 8 Bedienungselemente und Anschlüsse Vorderseite Rückseite Fernbedienung 9 Inbetriebnahme 9 Verbinden des Geräts mit einer Bluetooth-Audioquelle 9 Auto-Standby-Funktion 9 Röhrenaustausch 9 Service und technische Probleme 10 Technische Daten ZUBEHÖR

1) Bedienungsanleitung

VOR INBETRIEBNAHME Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Magnat MA 900 entschieden haben. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme des MA 900 genau durch.5 NIcht öffnen! Gefahr des elektrischen Schlages! Um die Gefahr von Feuer oder eines elektrischen Schlages zu verringern, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Gerät der Schutzklasse II mit doppelter Isolation. Kein Schutzerdungsanschluss vorhanden. ENTSORGUNGSHINWEISE Gemäß der europäischen Richtlinie 2012/19/EU müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll. Batterie-Entsorgung Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden.

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät Magnat MA 900 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie unter www.magnat.de im Downloadbereich des Gerätes.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät ist nur für die Verwendung im Haus konzipiert.

• GEFAHR DES VERSCHLUCKENS VON BATTERIEN!

• Das Gerät/die Fernbedienung können eine münzförmige/Knopf-Batterie enthalten, die ver- schluckt werden kann. Halten Sie die Batterie zu jeder Zeit außerhalb der Reichweite von Kindern. Wird die Batterie verschluckt, kann dies zu schweren Verletzungen oder zum Tod führen. Schwere innere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.

• Suchen Sie umgehend einen Arzt auf, wenn der Verdacht besteht, dass eine Batterie verschluckt oder in einen Teil des Körpers eingeführt wurde.

• Wenn die Batterien gewechselt werden, halten Sie alle neuen und gebrauchten Batterien au- ßerhalb der Reichweite von Kindern. Vergewissern Sie sich, dass das Batteriefach nach einem Batteriewechsel wieder vollständig geschlossen ist.

• Kann das Batteriefach nicht vollständig geschlossen werden, verwenden Sie das Produkt nicht weiter. Halten Sie das Produkt außerhalb der Reichweite von Kindern und kontaktieren Sie den Hersteller. SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN: Bei den folgenden Schäden sollte das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

• Beschädigungen der Netzbuchse am Gerät.

• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.

• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist

• Wenn das Gerät nicht richtig funktioniert, obwohl man alle Hinweise in der Bedienungs- anleitung beachtet hat. Es dürfen nur nachträgliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind. Es dürfen zur Reparatur nur Originalersatzteile verwendet werden. Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäße und sichere Funktion sicherzustellen. Reparaturen müssen immer qualizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt. Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können. Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.6 1 LED-ZUSTANDSANZEIGE Diese Leuchtanzeige zeigt 2 Zustände an, in denen sich der eingeschaltete MA 900 befinden kann:

• LED leuchtet grün: Der MA 900 ist einge- schaltet. Das Gerät ist betriebsbereit.

• LED leuchtet rot: Der MA 900 befindet sich im Standby-Modus. 2 ON/STBY Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die LED nicht, müssen Sie den Netzschalter auf der Rückseite des Gerätes einschalten. Umgekehrt kann das Gerät vom Power-Betrieb auf Standby geschaltet werden. 3 KOPFHÖRER 6,3 mm Stereo-Klinkenausgang für Kopfhörer. Bei Benutzung schalten sich die Lautsprecher aus. Stellen Sie die Lautstärke niedrig, bevor Sie einen Kopfhörer anschließen. 4 LINE IN 3,5 mm Stereo-Klinkeneingang für eine zusätzliche Audioquelle (MP3-Player o. ä.). 5 MONO Schaltet zwischen Stereo und Mono um. Ein Langer Druck öffnet das “SOURCE GAIN und SOURCE RENAME” Menü. Achtung: Beim Bluetooth Eingang und den digitalen Eingängen steht diese Funktion nicht zur Verügung. 6 SOURCE (EINGANGSWAHLSCHALTER) Schaltet zwischen den verschiedenen Audio- quellen um:

• PHONO MM: Plattenspieler mit Moving-MagnetSystem (MM) oder MC-System mit hohem Ausgangspegel (High Output MC).

• PHONO MC: Plattenspieler mit Moving-CoilSystem (MC).

• AUX: Weitere Audiogeräte

• TAPE: Tonbandgerät oder Kassetten-recorder.

• LINE IN: Fronteingang für mobile Geräte

• TUNER: Auswahl des FM-Tuners

• DIGITAL OPT 1/2, DIGITAL COAX 1/2: Anschluss an digitale Audioquellen

• BT: Verbindung mit einem Bluetooth-Quellgerät 7 BALANCE Hiermit können Sie den Stereomittelpunkt zwi- schen den Lautsprechern nach rechts oder links verschieben. 8, 9, 10 KLANGREGELUNG:

Mit diesen Reglern kann die Bass-, Mitten bzw. Hochtonwiedergabe individuell eingestellt werden. 11 DIRECT Das Gerät wird in den linearen Modus geschal- tet. Eine Klangbeeinflussung mit TREBLE, MID und BASS ist nicht möglich. Im Display wird das durch DIRECT ON angezeigt.

12 SENSOR FÜR FERNBEDIENUNG

Um die Fernbedienung zu benutzen, zielen Sie bitte auf diese Stelle. 13 VOLUME Hiermit können Sie die Gesamtlautstärke der Musikwiedergabe einstellen. 14 DIM Mit dieser Taste kann die Helligkeit des Displays in drei Stufen eingestellt werden. 15 DISPLAY Im Display werden folgende Informationen angezeigt:

• Aufheizphase der Röhre. Diese dauert ca. 30 Sekunden.

• gewählter Audioeingang

• Lautstärke-Information

BEDIENUNGSELEMENTE UND ANSCHLÜSSE - VORDERSEITE

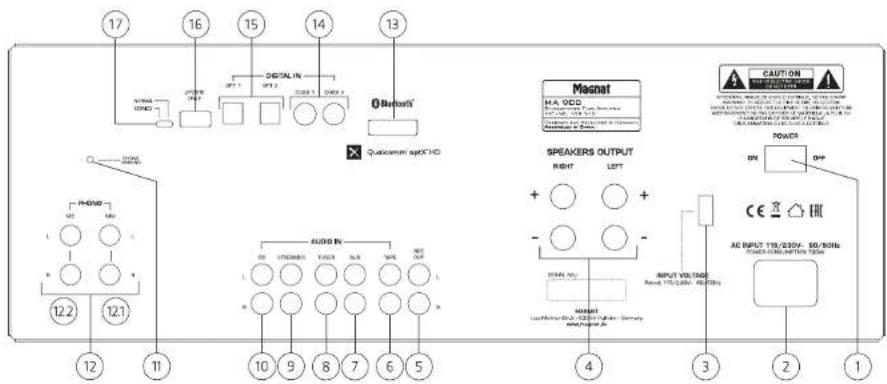

7 AUX-EINGANG Anschluss weiterer Audioquellen (z. B. MP3- oder Minidisk-Spieler). 8 TUNER-EINGANG Anschluss eines Tuners. 9 STREAMER-EINGANG Anschluss eines Streamers, DVD- oder Bluray-Spielers. 10 CD-EINGANG Anschluss eines CD-Spielers. 11 PHONO-MASSEANSCHLUSS Anschluss der Masseader am Phonokabel, um Brummen zu verhindern.

Anschluss eines Plattenspielers mit Moving- Magnet-System (MM) oder MC-System mit hohem Ausgangspegel (High Output MC).

12.2 PHONO MC-EINGANG

Anschluss eines Plattenspielers mit Moving Coil System (MC). 13 BLUETOOTH-ANTENNE Schließen Sie den MA 900 mit einem optischen oder koaxialen Digital-Audiokabel an den

14, 15 DIGITAL IN OPT1/2, COAX 1/2

Schließen Sie den MA 900 mit einem optischen oder koaxialen Digital-Audiokabel an den Digitalausgang Ihres CD-Players/Computers/ Spielekonsole/Netzwerkspielers an. 16 UPDATE Dieser Anschluss ist ausschließlich für Systemupdates vorgesehen. ACHTUNG: Der Schalter (17) muss im Betrieb immer auf NORMAL stehen! 1 NETZSCHALTER Schaltet das Gerät ein und bringt es in den Standby-Modus. Ist der Schalter in Position “OFF”, ist das Gerät vom Netz getrennt. 2 NETZANSCHLUSS Zum Anschluss des mitgelieferten Netzkabels. Die Sicherung darf nur von qualifiziertem Servicepersonal gewechselt werden. 3 115/230V (NETZSPANNUNGSWAHLSCHALTER) Der Netzspannungswahlschalter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt. Sehr wichtig: Wird das Gerät in 115V-Stellung an das 230V-Netz angeschlossen, führt dies zwangsläug zur Zerstörung des eingebauten Verstärkers! 4 LAUTSPRECHERANSCHLÜSSE Zum Anschluss eines Stereo-Lautsprecherpaares mit einer Impedanz von 4-8 Ohm unter Beachtung der richtigen Polarität. Siehe auch das Kapitel INBETRIEBNAHME. ANALOGE CINCH-ANSCHLÜSSE (5 - 10) Zum Anschluss analoger Audioquellen. Bitte beachten Sie die farbliche Kennzeichnung der Buchsen und Stecker. Rot ist immer der rechte Kanal. 5 REC OUT Zum Anschluss von Geräten für die analoge Tonaufzeichnung (z. B. Tonbandgerät, Kassettenrecorder). An diesem Ausgang liegt das Signal der gewählten Audioquelle mit festem Pegel an, also unabhängig von der Stellung des Lautstärkereglers. 6 TAPE-EINGANG Anschluss eines Kassettendecks oder Tonbandgerätes. BEDIENUNGSELEMENTE UND ANSCHLÜSSE - RÜCKSEITE8 7 MUTE Schaltet den Ton stumm und wieder ein.

8 TITELSPRUNG ZURÜCK

(BLUETOOTH-BETRIEB) Einmaliges Drücken startet den aktuell abgespielten Titel eines Bluetooth-Quellgeräts von vorne. Durch mehrmaliges Drücken springt das Quellgerät zu vorherigen Titeln. 9 TITELSPRUNG VOR (BLUETOOTH-BETRIEB) Einmaliges Drücken startet den aktuell abgespielten Titel eines Bluetooth-Quellgeräts von vorne. Durch mehrmaliges Drücken springt das Quellgerät zu folgenden Titeln. 10 PLAY/PAUSE (BLUETOOTH-BETRIEB) Pausiert den aktuell abgespielten Titel eines Bluetooth-Quellegeräts bzw. setzt die Wiedergabe fort. 11 DISCONNECT (BLUETOOTH-BETRIEB) Trennt eine bestehende Bluetooth Verbindung und startet den Pairing Modus. 12 MONO Ein kurzer Druck schaltet zwischen Stereo und Mono um. Achtung: Beim Bluetooth Eingang und den digitalen Eingängen steht diese Funktion nicht zur Verügung. SOURCE GAIN und SOURCE RENAME Menü: Ein langer Druck öffnet das SOURCE GAIN und das SOURCE RENAME Menü. (Achtung: Bei BLUETOOTH und LINE IN kann nur das GAIN-Menü angewählt werden!) Mit den SOURCE +/- Tasten kann dann entweder SOURCE GAIN oder SOURCE RENAME ausgewählt werden. Bestätigt wird die Auswahl mit einem kurzem Druck der MONO Taste. Im GAIN-Menü kann dann die aktuelle Quelle mit den SOURCE +/- Tasten lauter oder leiser einstellet werden (+/- 6 dB). Der eingestellte Wert wird mit einem kurzem Druck der Mono Taste bestätigt. Im SOURCE RENAME-Menü können Sie einen eigene Namen für die aktuelle Quelle wählen (maximal 14 Stellen). Navigieren Sie durch das Alphabet und die Zahlen mit Hilfe der Source +/- Tasten. Die einzelnen Stellen bestätigen Sie mit einem kurzem Druck der Mono Taste. Mit dem Auswahlfeld ( ) kann die zuletzt eingegebene Stelle gelöscht werden. Wenn der gewünschte Name eingestellt wurde bestätigen Sie ihn mit (

Die nicht durch Nummern gekennzeichneten Tasten sind für Bedienung des Magnat MMS 730 reserviert und haben für den MA 900 keine Funktion.

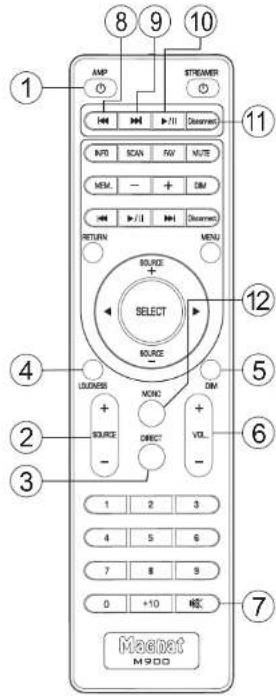

BEDIENUNGSELEMENTE UND ANSCHLÜSSE - FERNBEDIENUNG

• Vor Benutzung der Fernbedienung müssen die mitgelieferten Batterien in das Batteriefach auf der Rückseite der Fernbedienung eingesetzt werden.

• Sollten sich die Batterien nach längerem Betrieb entleert haben, so wechseln Sie sie bitte aus (Typ AAA).

• Um Schäden an der Fernbedienung zu vermeiden, entfernen Sie bitte die Batterien, wenn das Gerät längere Zeit nicht benutzt wird. 1 AMP Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die LED nicht, müssen Sie den Netzschalter auf der Rückseite des Gerätes einschalten. Umgekehrt kann das Gerät vom Power-Betrieb auf Standby geschaltet werden. 2 SOURCE (EINGANGSWAHL) Schaltet zwischen den verschiedenen Audio- quellen um (s. VORDERSEITE, Pos. 6). Der aktive Eingang wird im Display angezeigt. 3 DIRECT Das Gerät wird in den linearen Modus geschal- tet. Eine Klangbeeinflussung mit TREBLE, MID und BASS ist nicht möglich. Im Display wird das durch DIRECT ON angezeigt. 4 LOUDNESS Auswahl der Loudness-Funktion (gehörrichtige Lautstärkekorrektur). 5 DIM Mit dieser Taste kann die Helligkeit des Displays in drei Stufen eingestellt werden. 6 VOLUME Erhöht (+) oder verringert (-) die Lautstärke.9 VERBINDEN DES GERÄTS MIT EINER BLUETOOTH-AUDIOQUELLE Wählen Sie den Bluetooth-Eingang. Wenn vorher bereits eine Kopplung mit einem Bluetooth-Quellgerät bestand, wird selbsttätig versucht, die Verbindung mit diesem Gerät wiederherzustellen. Dabei kann es vorkommen, dass Sie die Wiederaufnahme der Verbindung am Quellgerät manuell bestätigen müssen. Wenn keine vorherige Kopplung bestand oder die Verbindung nicht wiederhergestellt werden kann, aktiviert der MA 900 automatisch den Kopplungs-Modus, auch Pairing-Modus genannt. Im Display blinkt die Anzeige „BT“. Schalten Sie nun den Bluetooth-Modus Ihres Quellgeräts ein. Der MA 900 wird in der Liste mit Bluetooth-Geräten als „MA 900“ angezeigt. Falls es nicht in der Liste angezeigt wird, aktivieren Sie am Quellgerät manuell die Suche nach Bluetooth-Geräten und stellen Sie sicher, dass sich der MA 900 im Pairing-Modus bendet. Je nach Quellgerät kann es vorkommen, dass während des Kopplungsvorgangs gefragt wird, ob das Passwort angenommen werden soll. Das können Sie einfach mit „Annehmen“ bestätigen. Wenn weiterhin nach einem Passwort gefragt wird, benutzen Sie die Standard-Passwörter „0000“ oder „1234“. Falls nach erfolgter Kopplung gefragt wird, ob Sie eine Verbindung herstellen möchten, beantworten Sie dies ebenso mit „Ja“. Nach erfolgreicher Kopplung und Verbindung leuchtet die Displayanzeige „BT“ dauerhaft. Der MA 900 unterstützt den besonders hochwertigen Audio-Übertragungsstandard „Qualcomm

HD“. Wenn Ihr Quellgerät diese Technik ebenfalls unterstützt, wird beim Herstellen einer Bluetooth-Verbindung automatisch „Qualcomm

HD“ als Übertragungsmodus gewählt. AUTO-STANDBY-FUNKTION Das Gerät verfügt über eine Auto-Standby-Funktion, die das Gerät automatisch ca. 3,5 Stunden nach der letzten Bedienung (über die Bedienelemente am Gerät oder über die Fernbedienung) in den Standby- Modus schaltet. Diese Funktion setzt eine EU-Verordnung zur Energieeinsparung um (1275/2008 EG) und verringert den Stromverbrauch, falls das Gerät versehentlich nach der Nutzung nicht ausgeschaltet wird. Diese Funktion kann folgendermaßen ausgeschaltet werden: Drücken Sie die Taste DIM am Gerät für ca. 5 Sekunden. In der Anzeige erscheint APO MODE OFF. Bei erneuten Drücken der Taste für ca. 5 Sekunden wird die Funktion wieder eingeschaltet. Es wird dann APO MODE ON angezeigt. RÖHRENAUSTAUSCH Das Gerät verfügt über eine hochwertige Vorverstärkerstufe, die mit zwei Röhren bestückt ist. Die Röhren haben unter normalen Betriebsbedingungen eine sehr lange Lebensdauer (min. 20000 - 50000 Std.). Ist ein Austausch der Röhren dennoch notwendig, wenden Sie sich bitte an den qualifizierten Fachhandel.

SERVICE UND TECHNISCHE PROBLEME

Sollten technische Probleme auftauchen, wenden Sie sich bitte an Ihren Fachhändler oder an Magnat Audio-Produkte GmbH, www.magnat.de. INBETRIEBNAHME

• Stellen Sie den MA 900 auf eine ebene Unterlage. Beachten Sie die Abstände, die unter “Sicherheitshinweise” aufgeführt wurden. WICHTIG: Legen Sie keine Gegenstände (Zeitschriften, CD/Plattenhüllen o.ä) auf das Gerät. Die Lüftungsschlitze auf der Geräteoberseite müssen immer frei bleiben!

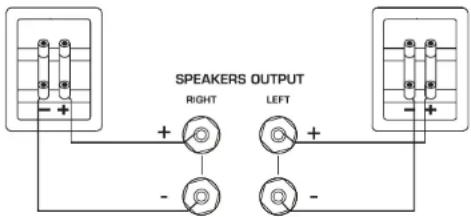

• Schließen Sie Ihre Lautsprecher an: Das Stereo-Lautsprecherpaar (Impedanz 4 bis 8 Ohm) wird wie folgt auf der Rückseite angeschlossen: Verwenden Sie nur hochwertige Audio-Lautsprecherkabel mit einem Leiterquerschnitt von min. 1,5 – 2,5 mm². Isolieren Sie die Kabel ca. 10 mm ab und verdrillen Sie die Enden. Lösen Sie nacheinander die Klemmschrauben und stecken die abisolierten Enden in die seitliche Bohrungen. Ziehen Sie die Klemmschrauben wieder fest an. Auf richtige Polung ist unbedingt zu achten. Sie können auch vorkonfektionierte Kabel mit 4 mm Bananenstecker oder Gabelschuhen verwenden. Bitte beachten Sie auch die Bedienungsanleitung der Lautsprecher.

• Schließen Sie Ihre Audioquellen an.

• Schließen Sie auf der Rückseite das beigefügte Netzkabel an, und danach das andere Ende an eine 230 V Steckdose.

• Schalten Sie zunächst den Netzschalter auf der Rückseite ein, das Gerät befindet sich nun im Standby- Modus.

• Schalten Sie das Gerät nun mit der ON/STBY-Taste auf der Front oder über die Fernbedienung ein.

• Nach der Vorheizphase der Röhre ist das Gerät betriebsbereit.

• Wählen Sie die von Ihnen gewünschte Audioquelle mit dem Eingangswahlschalter.10 Bestückung Vorverstärker: 2 x ECC 81 / 12AT7 Abmessungen (BxHxT): Hauptgerät: 433 x 161 x 316 mm Hauptgerät inkl. Bedienelementen und Anschlussklemmen: 433 x 161 x 362 mm Fernbedienung: 45 x 175 x 20 mm Gewicht: 11,7 kg Technische Änderungen vorbehalten. Für weitere Informationen besuchen Sie bitte unsere Webseite: http://www.magnat.de. Ausgangsleistung: Nennleistung 20 Hz – 20 kHz, THD < 1.0%, 4 Ohm 2 x 200 W 20 Hz – 20 kHz, THD < 1.0%, 8 Ohm 2 x 130 W Impulsleistung 1 kHz, 4 Ohm 2 x 320 W Frequenzgang: CD/Streamer/Aux/Line/Tape/Tuner 6 Hz – 100 kHz (-3 dB) 20 Hz – 20 kHz (+/- 0,2 dB) Phono 20 Hz – 20 kHz (+/- 0,3 dB) Subsonic-Filter: 16 Hz, 18 dB/Oktave Geräuschspannungsabstand: CD/Streamer/Aux/Line/Tape/Tuner/ Digital Inputs 105 dB Phono MM 85 dB Phono MC 74 dB Eingangsempfindlichkeit: CD/Streamer/Aux/Line/Tape/Tuner 470 mV / 100 kOhm Phono MM 5 mV / 47 kOhm Phono MC 0,5 mV / 470 Ohm Digitale Eingänge: 2x optisch (Toslink™) 2x koaxial (Cinch) Unterstützte Abtastfrequenzen: 44.1/48/88.2/96/176.4/192kHz Unterstützte Bit-Tiefen: 16/24Bit Bluetooth® Eingang: Bluetooth® 5.0 / Qualcomm® aptX™ HD Betriebsfrequenz: 2404 – 2480 MHz Maximale ausgestrahlte Leistung gemäß EN 62479: -2,02 dBm Leistungsaufnahme: Maximal 700 W Standby < 0,5 W Technische Änderungen vorbehalten. TECHNISCHE DATEN11
