BEDIENUNGSANLEITUNG P 3000 G METABO

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** ausstellende Prüfstelle *** Gemessener/ Garantierter Schalleistungspegel****

FR

CE-DECLARATION DE CONFORMITEVEG-CONFORMITEITSVERKLARING

Dipl. Ing. Volker Siegle

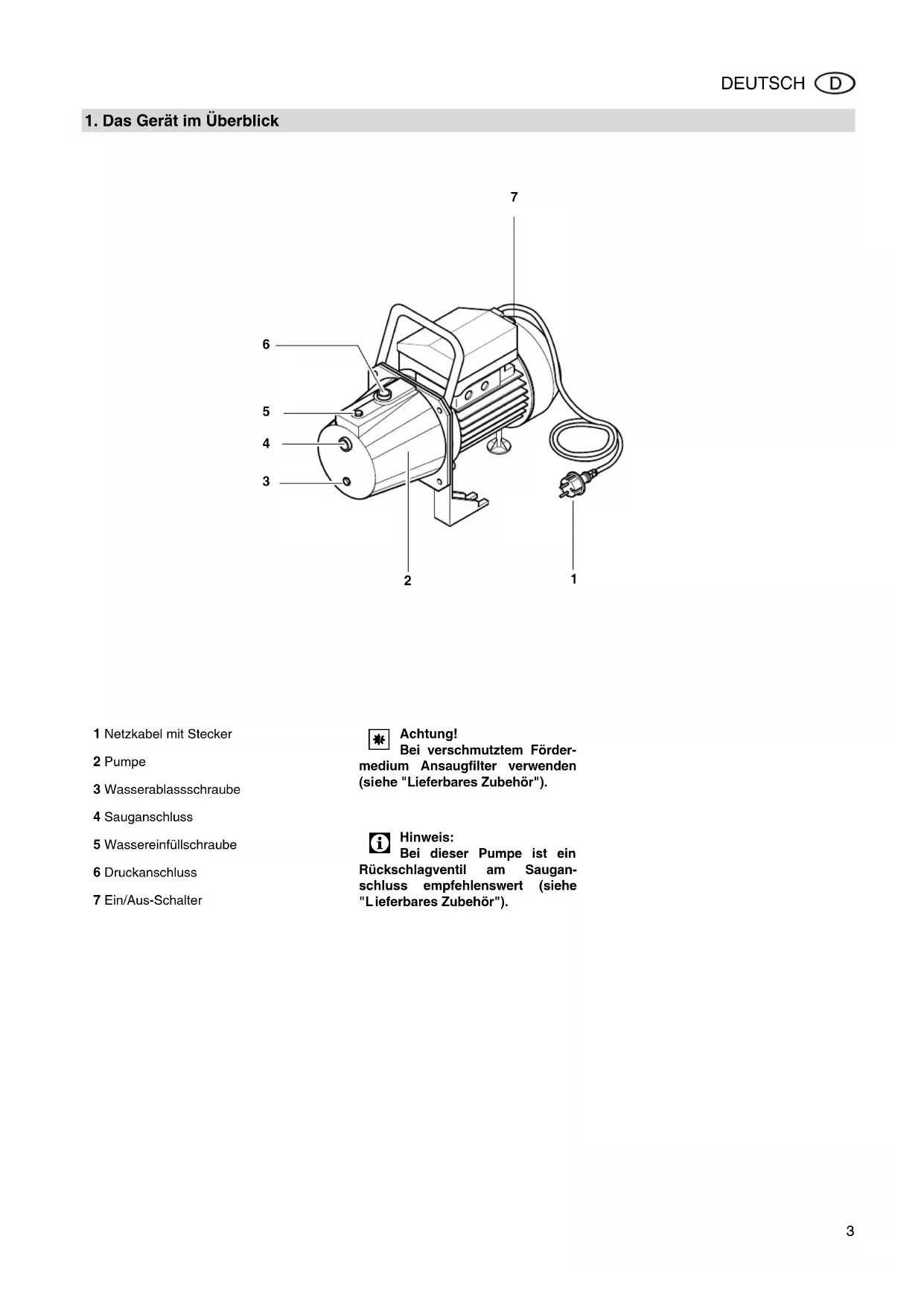

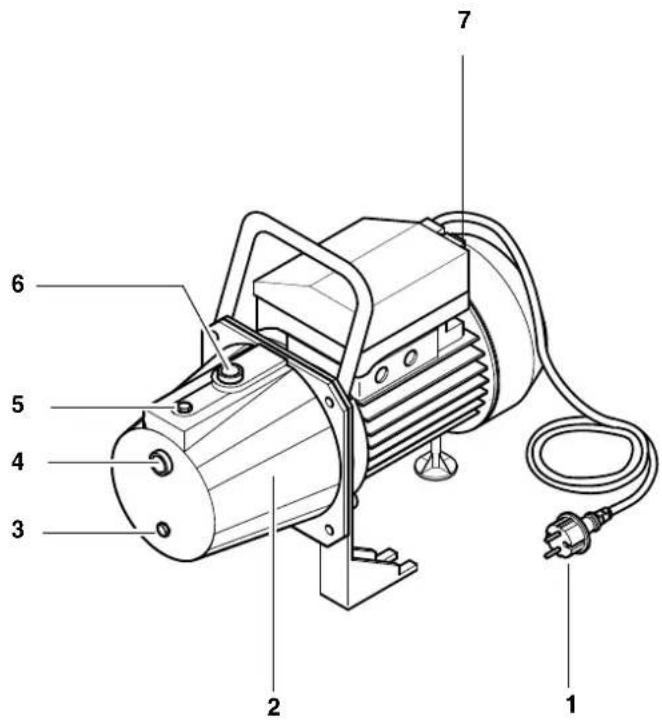

1. Das Gerät im Überblick

1 Netzkabel mit Stecker
2 Pumpe
3 Wasserablassschraube
4 Sauganschluss
5 Wassereinfüllschraube
6 Druckanschluss
7 Ein/Aus-Schalter

Achtung!

Bei verschmutztem Förder-

medium Ansaugfilter verwenden (siehe "Lieferbares Zubehör").

Hinweis:

Bei dieser Pumpe ist ein

Rückschlagventil am Sauganschluss empfehlenswert (siehe "Lieferbares Zubehör").

Inhaltsverzeichnis

1. Das Gerät im Überblick......3

2. Zuerst lesen!......4

3. Einsatzgebiet und Fördermedien 4

4. Sicherheit......4

4.1 Bestimmungsgemäße Verwendung......4

4.2 Allgemeine Sicherheit shinweise....4

1. Vor Inbetriebnahme ....5

5.1 Aufstellung ....5

5.2 Saugleitung anschließen......5

5.3 Druckanschluss....5

5.4 Netzanschluss....5

5.5 Pumpe befüllen und Ansaugen .....5

1. Betrieb......6

2. Wartung und Pflege ......6

7.1 Bei Frostgefahr....6

7.2 Gerät abbauen und aufbewahren...6

1. Probleme und Störungen .....6

8.1 Störungssuche ......6

1. Reparatur ......6

2. Umweltschutz......6

3. Lieferbares Zubehör .....7

4. Technische Daten .....7

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.
• Bewahren Sie alle mit diesem Gerät gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warnung vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warnung vor Personenschäden durch Elektrizität.

Achtung!

Warnung vor Sach- schäden.

Hinweis:

Ergänzende Informationen.

– Zahlen in Abbildungen (1, 2, 3, ...)
- kennzeichnen Einzelteile;
– sind fortlaufend durchnummeriert;
- beziehen sich auf entsprechende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.
- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
- Auflistungen sind mit einem Strich gekennzeichnet.

3. Einsatzgebiet und Fördermedien

Dieses Gerät dient zum Fördern von sauberem Wasser im Haus- und Gartenbereich,

– zur Beregnung und Bewässerung,
- als Brunnen-, Regen- und Brauchwasserpumpe,
- zum Leerpumpen von Schwimmbecken, Gartenteichen und Wasserbehältern.

Die maximal zulässige Temperatur des Fördermediums beträgt 35 °C.

4. Sicherheit

4.1 Bestimmungsgemäße Verwendung

Das Gerät darf nicht zur Trinkwasserversorgung oder zum Fördern von Lebensmitteln verwendet werden.

Explosive, brennbare, aggressive oder gesundheitsgefährdende Stoffe dürfen nicht gefördert werden.

Für gewerblichen oder industriellen Einsatz ist das Gerät nicht geeignet.

Eigenmächtige Veränderungen am Gerät sowie der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, sind nicht gestattet.

Jede unsachgemäße Verwendung des Gerätes ist bestimmungswidrig; hierdurch können unvorhersehbare Schäden entstehen!

4.2 Allgemeine Sicherheits-hinweise

Kinder und Jugendliche sowie Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Beim Einsatz in Schwimmbecken und Gartenteichen und in deren Schutzbereich sind die Bestimmungen nach DIN VDE 0100 -702, -738 einzuhalten.

Bei Einsatz zur Hauswasserversorgung sind die gesetzlichen Wasser- und Abwasservorschriften sowie die Bestimmungen nach DIN 1988 einzuhalten.

Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Pumpen und Druckbehältern – sie lassen sich auch durch Sicherheitsvorkehrungen nicht völlig beseitigen.

Gefahr durch Umgebungseinflüsse!

• Setzen Sie das Gerät nicht dem Regen aus. Benutzen Sie das Gerät nicht in nasser Umgebung.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch heißes Wasser!

Wird der Abschaltdruck des Druckschalters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen.

Dadurch können Schäden und Undichtigkeiten am Gerät und den Anschlussleitungen entstehen, wodurch heißes Wasser austreten kann. Verbrühungsgefahr!

• Gerät max. 5 Minuten gegen geschlossene Druckleitung betreiben.
• Gerät vom Stromnetz trennen und abkühlen lassen. Vor erneuter Inbetriebnahme die einwandfreie Funktion der Anlage durch Fachpersonal prüfen lassen.

Gefahr durch Elektrizität!

• Richten Sie den Wasserstrahl nicht direkt auf das Gerät oder andere elektrische Teile! Lebensgefahr durch elektrischen Schlag!
• Netzstecker nicht mit nassen Händen anfassen! Netzstecker immer am Stecker, nicht am Kabel herausziehen.
• Die Schutzkontakt-Steckdose oder die Steckverbindung mit einem Verlängerungskabel müssen sich in einem überflutungssicheren Bereich befinden.

• Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.

• Netzkabel und Verlängerungskabel nicht knicken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und Hitze schützen.

• Verlängerungskabel so verlegen, dass es nicht in die zu fördernde Flüssigkeit geraten kann.
• Netzstecker ziehen:

– vor allen Arbeiten am Gerät;

- wenn sich Personen im Schwimmbecken oder Garten- teich befinden.

Gefahr durch Mängel am Gerät!

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb.
• Überprüfen Sie das Gerät, insbesondere Netzkabel und Netzstecker vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!
• Ein beschädigtes Gerät darf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde.
• Reparieren Sie das Gerät nicht selbst! Nur Fachleute dürfen Reparaturen an Pumpen und Druckbehältern durchführen.

Achtung!

Um Wasserschäden zu vermeiden, z. B. überschwemmte Räume, verursacht durch Gerätestörungen oder Gerätemängel:

- Geeignete Sicherheitsmaßnahmen einplanen, z. B.:

– Alarmvorrichtung oder
- Auffangbecken mit Überwachung

Der Hersteller übernimmt keine Verantwortung für eventuelle Schäden, die dadurch verursacht wurden, dass

• das Gerät nicht bestimmungsgemäß verwendet wurde.
• das Gerät durch Dauerbetrieb überlastet wurde.
• das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde.
  – eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!
• Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freigegeben sind.
• ungeeignetes Installationsmaterial (Armaturen, Anschlussleitungen etc.) verwendet wurde.

Geeignetes Installationsmaterial:

– duckbeständig (mind. 10 bar)
- wärmebeständig (mind. 100 °C)

5. Vor Inbetriebnahme

Sie können das Gerät leicht selbst aufbauen und anschließen.

Im Zweifelsfall fragen Sie Ihren Fachhändler oder eine Elektrofachkraft.

5.1 Aufstellung

• Das Gerät muss auf einer waagerechten, ebenen Fläche stehen, die für das Gewicht des Gerätes mit Wasserfüllung geeignet ist.
• Um Vibrationen zu vermeiden, sollte das Gerät auf eine elastische Unterlage gestellt werden.
• Der Aufstellungsort sollte gut belüftet und vor Witterungseinflüssen geschützt sein.
• Bei Betrieb an Gartenteichen und Schwimmbecken muss das Gerät überflutungssicher aufgestellt und gegen Hineinfallen geschützt werden. Zusätzliche gesetzliche Anforderungen sind zu berücksichtigen.

5.2 Saugleitung anschließen

Hinweis:

Für den Anschluss benötigen Sie eventuell weiteres Zubehör (siehe "Lieferbares Zubehör").

Achtung!

Die Saugleitung muss so montiert werden, dass sie keine mechanische Kraft oder Verspannung auf die Pumpe ausübt.

Achtung!

Bei verschmutztem Fördermedium verwenden Sie unbedingt einen Ansaugfilter, um die Pumpe vor Sand und Schmutz zu schützen.

Hinweis:

Dmit bei abgeschalteter Pumpe das Wasser nicht abläuft, ist ein Rückschlagventil empfehlenswert.

• Alle Verschraubungen müssen mit Gewindedichtband abgedichtet werden; Leckstellen verursachen eine Luftansaugung und verringern oder verhindern die Wasseransaugung.
• Die Saugleitung sollte mindestens 1" (25 mm) Innendurchmesser haben; sie muss knick- und vakuumfest sein.
• Die Saugleitung sollte so kurz wie möglich sein, weil mit zunehmender Leitungslänge die Förderleistung abnimmt.
• Die Saugleitung sollte zur Pumpe hin stetig ansteigen, um Lufteinschlüsse zu verhindern.
• Eine ausreichende Wasserzufuhr muss gewährleistet sein, und das Ende der Saugleitung sollte sich stets im Wasser befinden.

5.3 Druckanschluss

Hinweis:

Für den Anschluss benötigen Sie

eventuell weiteres Zubehör (siehe "Lieferbares Zubehör").

Achtung!

Die Druckleitung muss so

montiert werden, dass sie keine mechanische Kraft oder Verspannung auf die Pumpe ausübt.

• Alle Verschraubungen sollten mit Gewindedichtband abgedichtet werden, um Wasseraustritt zu verhindern.
• Alle Teile der Druckleitung müssen druckfest sein.
• Alle Teile der Druckleitung müssen fachgerecht montiert werden.

Gefahr!

Durch nicht druckfeste Teile

und unsachgemäße Montage kann die Druckleitung im Betrieb platzen. Mit hohem Druck herausspritzende Flüssigkeit kann Sie verletzen!

5.4 Netzanschluss

Gefahr durch Elektrizität!

Betreiben Sie das Gerät nicht

in nasser Umgebung und nur unter folgenden Voraussetzungen:

• Der Anschluss darf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind.
• Netzspannung und Absicherung müssen den Technischen Daten entsprechen.
• Bei Betrieb an Schwimmbecken, Gartenteichen und ähnlichen Plätzen muss das Gerät über einen Fehlerstrom-Schutzschalter (Fl-Schalter, 30 mA) betrieben werden (DIN VDE 0100 -702, -738). Wir empfehlen dies generell als Personenschutz.
• Bei Betrieb im Freien müssen die elektrischen Verbindungen spritzwassergeschützt sein; sie dürfen nicht im Wasser liegen.
• Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen (siehe „Technische Daten“). Kabeltrommeln müssen vollständig abgerollt sein.

5.5 Pumpe befüllen und Ansaugen

Achtung!

Bei jedem Neuanschluss oder

bei Wasserverlust bzw. Luftansaugung muss die Pumpe mit Wasser befüllt werden. Einschalten ohne Wasserfüllung zerstört die Pumpe!

Hinweis:

Die Saugleitung braucht nicht befüllt zu werden, da die Pumpe selbstansaugend ist. Je nach Leitungslänge und -durchmesser kann es jedoch einige Zeit dauern, bis Druck aufgebaut ist.

1. Wassereinfüllschraube mitsamt Dichtung herausschrauben.
2. Sauberes Wasser langsam hinein- gießen, bis die Pumpe gefüllt ist.
3. Wenn Sie die Ansaugzeit verkürzen wollen, auch die Saugleitung befüllen.
4. Wassereinfüllschraube mit Dichtung wieder hineinschrauben.
5. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen), damit beim Ansaugen Luft entweichen kann.
6. Gerät einschalten (siehe "Betrieb").
7. Wenn gleichmäßig Wasser austritt, Gerät ausschalten.

6. Betrieb

Pumpe und Saugleitung müssen angeschlossen und befüllt sein (siehe "Vor Inbetriebnahme").

Achtung!

Pumpe darf nicht trockenlaufen. Es muss stets ausreichend Födermedium (Wasser) vorhanden sein.

- Wenn der Motor nicht anläuft, die Pumpe keinen Druck aufbaut oder ähnliche Effekte auftreten, schalten Sie das Gerät aus – und versuchen Sie dann, den Fehler zu beheben (siehe "Probleme und Störungen").

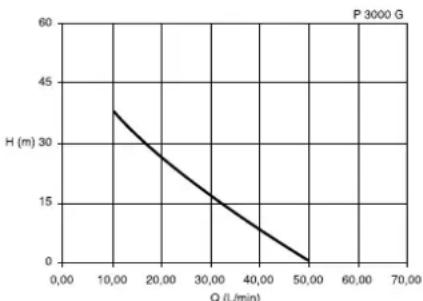

Pumpenkennlinie

Die Pumpenkennlinie zeigt, welche Fördermenge in Abhängigkeit von der Förderhöhe erreicht werden kann.

(Pumpenkennlinie für Saughöhe 0,5 m und 1"-Saugschlauch.)

Gerät in Betrieb nehmen

Hinweis:

Diese Pumpe läuft, solange der Ein/Aus-Schalter eingeschaltet ist.

1. Netzstecker einstecken.

2. Pumpe mit Ein/Aus-Schalter einschalten.

3. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen).

4. Prüfen, dass Wasser austritt!

Achtung!

Bei geschlossener Druckleitung die Pumpe maximal 10 Minuten laufen lassen, sonst können durch Überhitzung des Wassers in der Pumpe Schäden entstehen.

7. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Sicherstellen, dass das Gerät und angeschlossenes Zubehör drucklos sind.

Weitergehende Wartungs- oder Reparaturarbeiten, als die hier beschriebenen, dürfen nur Fachkräfte durchführen.

7.1 Bei Frostgefahr

Achtung!

Frost zerstört Gerät und Zubehör, da diese stets Wasser enthalten!

- Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren (siehe folgenden Abschnitt).

7.2 Gerät abbauen und auf- bewahren

1. Gerät ausschalten, Netzstecker ziehen.
2. Druckleitung öffnen (Wasserhahn bzw. Spritzdüse aufdrehen), Wasser vollständig ablaufen lassen.
3. Pumpe vollständig entleeren, dazu die Wasserablassschraube unten an der Pumpe herausdrehen.
4. Saug- und Druckleitungen vom Gerät abbauen.
5. Gerät in einem frostfreien Raum (min. 5 °C) lagern.

8. Probleme und Störungen

Gefahr!

Vor allen Arbeiten am Gerät:

1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Sicherstellen, dass das Gerät und angeschlossenes Zubehör drucklos sind.

8.1 Störungssuche

Pumpe läuft nicht:

• Keine Netzspannung.
• Kabel, Stecker, Steckdose und Sicherung prüfen.
• Zu geringe Netzspannung.
• Verlängerungskabel mit ausreichendem Aderquerschnitt ver-

wenden (siehe "Technische Daten").

• Motor überhitzt, Motorschutz ausgelöst.
• Nach Abkühlen schaltet sich das Gerät selbst wieder ein.
• Für ausreichende Belüftung sorgen, Luftschlitze freihalten.
  • Maximale Zulauftemperatur beachten.

– Motor brummt, läuft nicht an.

- Bei ausgeschaltetem Motor Schraubendreher o.Ä. durch die Lüftungsschlitze des Motors stecken und Lüfterrad drehen.

- Pumpe verstopft oder defekt.

- Pumpe zerlegen und reinigen.

• Diffusor reinigen, ggf. erneuern.

- Laufrad reinigen, ggf. erneuern.

Pumpe saugt nicht richtig oder läuft sehr laut:

• Wassermangel.
• Sicherstellen, dass ausreichend Wasservorrat vorhanden ist.

- Saugleitung undicht.

- Saugleitung abdichten, Verschraubungen festziehen.

- Saughöhe zu groß.

• Maximale Saughöhe beachten.

- Rückschlagventil einsetzen, Saugleitung mit Wasser füllen.

- Ansaugfilter (Zubehör) verstopft.

- Reinigen, ggf. erneuern.

- Rückschlagventil (Zubehör) blockiert.

- Reinigen, ggf. erneuern.

- Wasseraustritt zwischen Motor und Pumpe, Gleitringdichtung undicht.

• Gleitringdichtung erneuern.

- Pumpe verstopft oder defekt.

- siehe oben.

Druck zu niedrig:

- Saugleitung undicht oder Saughöhe zu groß.

- siehe oben.

- Pumpe verstopft oder defekt.

- siehe oben.

9. Reparatur

Gefahr!

Reparaturen an Elektrogeräten nur durch eine Elektrofach- usgeführt werden!

Reparaturbedürftige Elektrogeräte können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

10. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

11. Lieferbares Zubehör

Für dieses Gerät erhalten Sie im Fachhandel das folgende – sowie weiteres – Zubehör.

A Be stell-Nr. 090 304 0521: Pumpenanschluss-Set komplett inkl. Doppelnippel, Rückschlagventil, Filter kurz, waschbarer Filtereinsatz, Spiralschlauch 1 m komplett, Gewindedichtband.

B Bestell-Nr. 090 306 3238: Hydromat HM 2, 230 V zum automatischen Einschalten bei Wasserentnahme und Ausschalten bei Nichtgebrauch, verhindert das Trockenlaufen der Pumpe.

C Be stell-Nr. 090 305 2597: Hydrostop, 230 V zum automatischen Ausschalten bei Wassermangel, verhindert das Trockenlaufen der Pumpe.

D Be stell-Nr. 090 302 8521: Trockenlauf-Stoppschalter, 230 V mit 10-m-Kabel, verhindert das Tro- ckenlaufen der Pumpe bei Ansa- gung aus einem Behälter, Schwimmbecken etc.

E Bestell-Nr. 090 300 4258: Spiralschlauch 1", 4 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil; Bestell-Nr. 090 301 1858: Spiralschlauch 1", 7 m, komplett mit Schnellverschraubung und Saugkorb mit Fußventil.

F Be stell-Nr. 090 302 8351: Einmal-Filtereinsatz, lang; Bestell-Nr. 090 302 8432: Einmal-Filtereinsatz, kurz;

zur mechanischen Vorfilterung von Sand.

G Be stell-Nr. 090 302 8360: Filtereinsatz waschbar, lang; Bestell-Nr. 090 302 8440: Filtereinsatz waschbar, kurz; zur mechanischen Vorfilterung von Sand, wiederverwendbar.

H Bestell-Nr. 090 301 6817: Rohrnippel 150 mm, beidseitig 1" AG, verzinkt, zur Verbindung von Pumpe und Ansaugfilter.

I Be stell-Nr. 090 301 8402: Doppelnippel, beidseitig 1" AG.

J Be stell-Nr. 090 302 8203: Rückschlagventil 1" IG, verhindert den Rückfluss des Wassers und das Trockenlaufen der Pumpe.

K Be stell-Nr. 090 102 6319: Gewindedichtband, 12-m-Rolle.

(AG=Außengewinde, IG=Innengewinde)

1. Technische Daten

Netzspannung	V	230 ~ 1	110 ~ 1
Frequenz Hz 50 60
Nennleistung W 900 950
Nennstrom	A	3,7	9,7
Absicherung min. (träge oder L-Automat)	A	10	15
Betriebskondensator	F	16	35
Nenndrehzahl	min^-1	2900	3400
Fördermenge max.	l/h	3000	3000
Förderhöhe max.	m	43	43
Förderdruck max.	bar	4,3	4,3
Saughöhe max.	m	8,5	8,5
Zulauftemperatur max.	°C	35	35
Umgebungstemperatur	°C	5 ... 40	5 ... 40
Schutzart		IP X4	IP X4
Schutzklasse		I	I
Isolierstoffklasse		B	B
WerkstoffePumpengehäusePumpenwellePumpenlaufrad		GraugussEdelstahlNoryl	GraugussEdelstahlNoryl
Anschlüsse (IG=Innengewinde)SauganschlussDruckanschluss		1" IG1" IG	1" IG1" IG
Abmessungen (ohne Anschlüsse)LängeBreiteHöhe	mmmmmm	375185250	375185250
GewichteGewicht leerGewicht mit Wasserfüllung	kgkg	14,014,5	14,014,5
Geräuschemissionswerte (bei max. Druck)Schallleistungspegel L_WAd	dB(A)	75,0	75,0
Maximallänge für Verlängerungskabelbei 3 x 1,0 mm^2 Aderquerschnittbei 3 x 1,5 mm^2 Aderquerschnitt	mm	3050	1020

1. Machine Overview

10. Milieubescherming
