KÄYTTÖOHJE P 3000 G METABO

Alkuperäiskäyttöohje . . . . . . . . . . . . . . . .

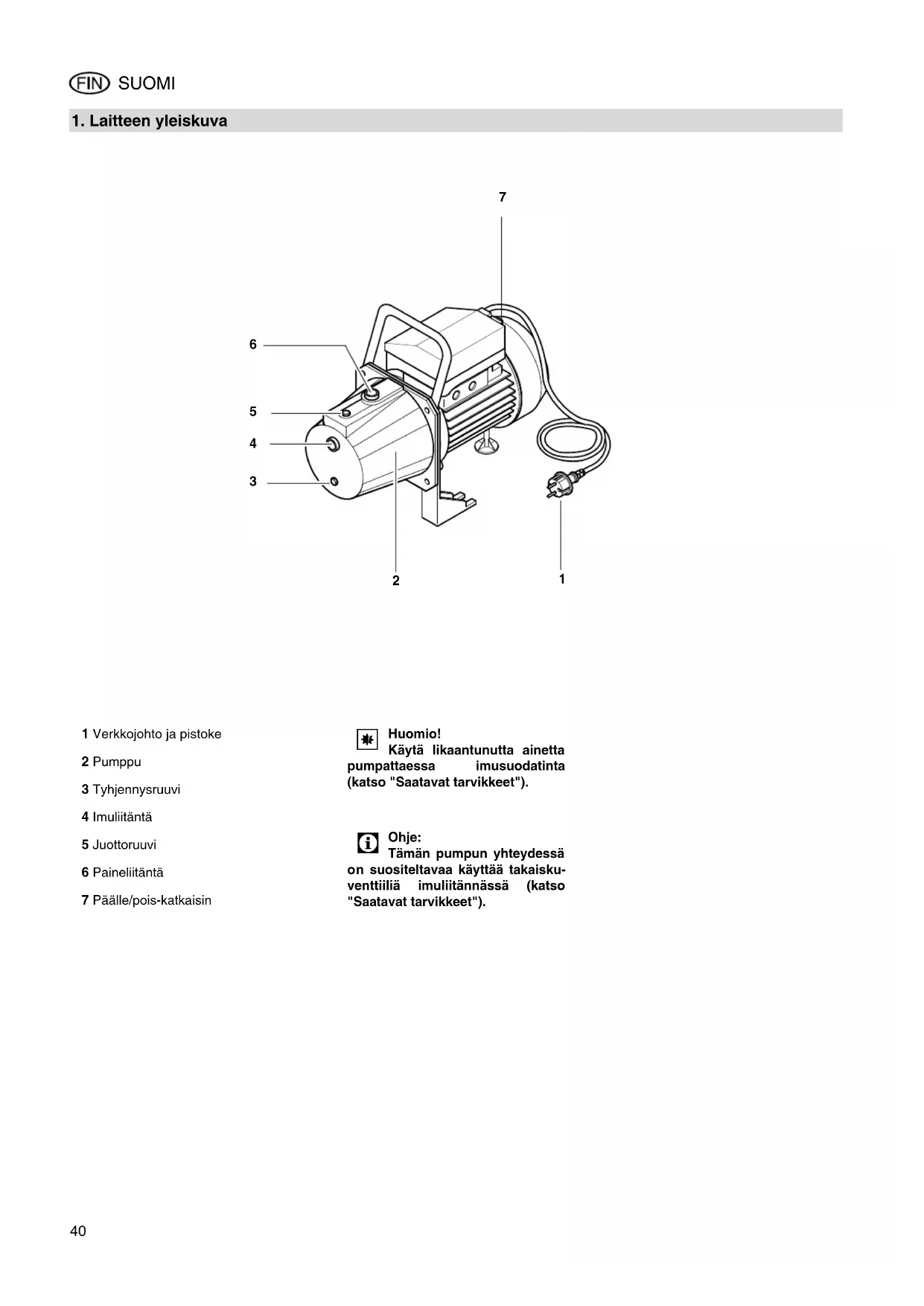

1. Laitteen yleiskuva

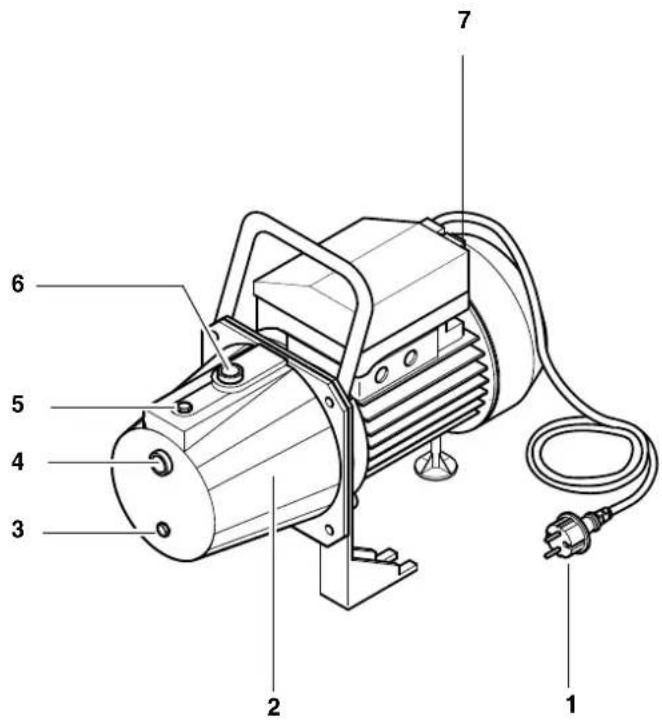

1 Verkkojohto ja pistoke 2 Pumppu 3 Tyhjennysruuvi 4 Imuliitäntä 5 Juottoruuvi 6 Paineliitäntä 7 Päälle/pois-katkaisin

Huomio! Käytä likaantunutta ainetta pumpattaessa imusuodatinta (katso "Saatavat tarvikkeet").

Ohje: Tämän pumpun yhteydessä

n suositeltavaa käyttää takaisku- venttiiliä imuliitännässä (katso "Saa tavat tarvikkeet"). XP0025FI2.fm Alkuperäiskäyttöohje DEUTSCH41 SUOMI

1. Laitteen yleiskuva......................40

2. Lue ensin!...................................41

3. Käyttöalue ja pumpattavat

4.1 Tarkoituksenmukainen käyttö ......41

4.2 Yleiset turvallisuusohjeet .............41

5. Ennen käyttöönottoa .................42

5.1 Pystytys........................................42

5.2 Imujohtimen liittäminen ................42

5.3 Paineliitäntä .................................42

5.4 Verkkoliitäntä ...............................

5.5 Pumpun täyttäminen

ja säilyttäminen ............................43

8. Ongelmat ja häiriöt ....................43

10. Ympäristönsuojelu.....................44

Tämä ohjekirja on luotu siten, että voit työ skennellä laitteesi avulla nopeasti tur- vallisesti. Tässä on pieni opastus siihen, miten tä tä ohjekirjaa tulisi lukea:

ue tämä ohjekirja kokonaan läpi ennen laitteen käyttöönottoa. Huo- mioi erityisesti turvaohjeet. Tämä ohjekirja on tarkoitettu henki- löille, joilla tässä kuvatun kaltaisten

aitteiden käsittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyy- dä ensin avuksi kokeneita henkilöi- tä.

ilytä kaikki laitteen mukana toimi- tetut asiakirjat, jotta voi saada tietoa sitä tarvitessasi. Säilytä ostokuitti mahdollisia takuuvaatimustapauk- sia varten. Jos lainaat tai myyt laitteen joskus, anna kaikki mukana toimitetut asia- kirjat laitteen mukana eteenpäin.

Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat tämän ohjekirjan noudattamatta jättämises- tä. Tämän ohjekirjan tiedot on merkitty seu- raavalla tavalla: Vaara! Henkilövahinkoja tai ympäristövahinkoja kos- keva varoitus. Sähköiskuvaara! Sähköstä aiheutuvia hen- kilövahinkoja koskeva varoitus. Huomio! Materiaalivahinkoja kos- keva varoitus. Ohje: Täydentäviä tietoja. Numerot kuv issa (1, 2, 3, ...) merkitsevät yksit täisosia;

n numeroitu juoksevasti; viittaavat viereisen tekstin suluissa oleviin vastaaviin nume- roihin (1), (2), (3) .

Toimi ntaohjeet, joissa järjestystä täytyy noudattaa, on numeroitu juok- sevasti.

Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, on merkitty pisteellä. Luettelot on merkitty viivalla. Tätä laitetta käytetään puhtaan veden

mppaamiseen talossa ja puutar- hassa, sadetukseen ja kasteluun,

ivo-, sadevesi- ja käyttövesipump- puna, uima-altaiden, puutarha-altaiden ja vesisäiliöiden tyhjäksi pumppaami- seen. Pumpattavan aineen suurin sallittu läm- pötila on 35 °C.

4.1 Tarkoituksenmukainen

käyttö Laitetta ei saa käyttää juomavesihuol- toon tai elintarvikkeiden pumppaami- seen. Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden pumppaaminen on kielletty. Laite ei sovi liiketalous- tai teollisuus- käyttöön. Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää osia, joita valmistaja ei ole tarkastanut ja hyväksynyt. Kaikki laitteen epäasiallinen käyttö on tarkoituksenva staista; siitä voi seurata ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivät tunne ohjekirjaa, eivät saa käyttää laitetta. Käytettäessä laitetta uima-altaissa ja puutarha-altaissa ja niiden suoja-alu- eilla tulee noudattaa DIN VDE 0100 - 702, -738:n määräyksiä. Käytettäessä laitetta kiinteistön vesihuol- toon tulee noudattaa lakimääräisiä vesi- ja jätevesisäännöksiä sekä DIN 1988:n määräyksiä. Seuraavat jäljelle jäävät vaarat ovat peri- aatteellisesti olemassa aina pumppuja ja painesäiliöitä käytettäessä – niitä ei voi poistaa täysin millään turvatoimilla.

Ympäristövaikutuksista aiheu- tuva vaara!

Älä jätä laitetta alttiiksi sateelle. Älä käytä laitetta märässä ympäristössä. Älä käytä laitetta räjähdysvaarallisis- sa tiloissa tai palavien nesteiden tai

asujen läheisyydessä!

Kuumasta vedestä aiheutuva vaara! Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuu- mentua laitteen sisäisessä kierrossa. Tästä voi syntyä vaurioi ta ja vuotoja lait- teeseen ja liitäntäjohtoihin, jolloin kuu- maa vettä voi vuotaa ulos. Palovamma- vaara! Käytä laitetta maks. 5 minuuttia sul- jettua painejohdinta vastaan. Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilö- kunnan tarkastaa laitteiston moittee- ton toiminta ennen uutta käyttöönot- toa.

Sähköstä aiheutuva vaara!

ä suuntaa vesisuihkua suoraan laitteeseen tai muihin sähköisiin osiin! Sähköiskusta aiheutuu hen- genvaara! Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetämällä pistokkeesta, ei joh- dosta. Suko-pistorasian tai pistokeliitän- nän ja jatkojohdon täytyy olla tulvi- miselta suojassa olevassa paikassa.

tkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.

ä taita, purista tai vedä verkkojoh- toa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta. Aseta jatkojohto niin, että se ei voi joutua pumpattavaan nesteeseen. Sisällysluettelo

3. Käyttöalue ja pumpatta-

SUOMI Irrota verkkopistoke virtalähteestä: ennen kaikkia laitteelle suoritetta- via töitä; jos uima-altaassa tai puutarha- altaassa on ihmisiä.

Laitteen puutteista aiheutuu vaara! Mikäli huomaat kuljetuksessa synty- neitä vahinkoja pakkauksen purka- misen yhteydessä, ilmoita niistä heti

varan toimittajalle. Älä ota laitetta käyttöön. Tarkasta laite, erityisesti verkkojohto ja verkkopistoke ennen jokaista käyttöönottoa mahdollisten vaurioi- den varalta. Sähköiskusta aiheutuu hen genvaara! Vaurio itunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asi- anmukaisesti. Älä ko rjaa laitetta itse! Vain ammat- tilaiset saavat korjata pumppuja ja painesäiliöitä.

Huomio! Laitehäiriöistä tai -puutteista aiheutuvien vesivahinkojen, esim. tilojen tulvimisen, välttämiseksi: Suunnittele sopivat turvatoimenpi- teet, esim: hälytyslai tteisto tai valvottu su oja-allas Valmistaja ei ota mitään vastuuta mah- dollisista vahingoista, jotka johtuvat siitä, että laitetta on käytetty epätarkoituksen- mukaisesti. laitetta on ylikuormitettu käyttämällä sitä jatkuvasti. laitetta e i ole käytetty ja säilytetty suojassa pakkaselta. laitteese en on tehty omavaltaisia muutoksia. Sähkölaitteita saa kor- jata ainoastaan sähköalan ammatti- lainen! on käytetty varaosia , joita valmistaja ei ole tarkastanut ja hyväksynyt. on kä ytetty sopimatonta asennus- materiaalia (hanat, liitäntäjohtimet jne.). Sopiva asennusmateriaali: pain een kestävä (vähintään 10 baaria) kuumuud en kestävä (vähintään 100 °C) Voit koota ja liittää laitteen helposti itse. Käänny epäselvissä tapauksissa ammattikaup piaasi tai sähköalan ammattilaisen puoleen.

Laitteen täytyy seistä vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täyttämän laitteen painon. Täri nän välttämiseksi laite tulisi asettaa elastiselle alustalle. Pystytysp aikan tulisi olla hyvin tuule- tettu ja suojassa säävaikutuksilta. Käytettäessä laitetta puutarha- altailla ja uima-altailla se täytyy sijoittaa tulvimiselta suojassa ole- vaan paikkaan ja suojata kaatumi- selta. Lisäksi tulee noudattaa lain vaatimuksia.

5.2 Imujohtimen liittäminen

Ohje: Liitännän tekemiseen tarvitset mah dollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio! Imujohdin tulee asentaa siten, että siitä ei aiheudu mitään pump- puun vaikuttavaa mekaanista voimaa tai jännitystä.

Huomio! Käytä likaista ainetta pumpa- tessasi ehdottomasti imusuodatinta pumpun suojaamiseksi hiekalta ja lialta.

Ohje: Takaiskuventtiili on suositeltava,

tta vesi ei karkaa pumpun ollessa pois päältä. Kaikki kierreliitokset täytyy tiivistää kierretiivistysnauhalla; vuotokohdat aiheuttavat ilman imemistä ja hei- kentävät veden imemistä tai estävät sen kokona an. Imuj ohtimen sisähalkaisijan tulisi olla vähintään 1" (25 mm); sen täy- tyy olla taittumaton sekä tyhjiönkes- tävä. Imuj ohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä. Imujohtimen tulisi nousta koko mat- kalta kohti pumppua ilmataskujen estämiseksi. Riittävän vesisyötön tulee olla taattu ja imujohtimen pään tulisi olla aina vedessä.

Ohje: Liitännän tekemiseen tarvitset mah dollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio! Painejohdin tulee asentaa

iten, että siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä. Kaikki kierreliitännät tulisi tiivistää kierretiivistysnauhalla vesivuotojen estämiseksi. Painejohtimen kaikkien osien täytyy olla paineenkestäviä. Painejohtimen kaikki osat täytyy asentaa asianmukaisesti.

Vaara! Painejohdin voi haljeta käytös- sä, jos siinä on käytetty painetta kes- tämättömiä osia tai se on asennettu epäasiallisesti. Kovalla paineella suihkuava neste voi johtaa loukkaan- tumiseesi!

Sähköstä aiheutuva vaara! Älä käytä laitetta märässä ympäristössä ja vain seuraavin edel- lytyksin: Liitännän saa tehdä vain suko- pistorasioihin, jotka on asen- nettu, maadoitettu ja tarkastettu asian mukaisesti. Verkk ojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja. Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta täytyy käyttää yhdessä vikavirta- katkaisimen kanssa (FI-katkaisin, 30 mA) (DIN VDE 0100 -702, -738). Suosittelemme tätä yleisesti

misten suojaksi. Käyte ttäessä laitetta ulkona säh- köisten johtimien täytyy olla rois- kevesisuojattuja; ne eivät saa olla ved essä. Jatko johdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täy- tyy purkaa kokonaan.

5.5 Pumpun täyttäminen ja

Huomio! Pumppu täytyy täyttää vedellä joka kerta, kun se liitetään tai ilmenee vesihävikkiä tai kun pumppu on ime- nyt ilmaa. Pumppu tuhoutuu, jos se

tketään päälle vedestä tyhjänä!

Ohje: Imujohdinta ei tarvitse täyttää, koska pumppu on itseimevä. Johtimen pituudesta ja halkaisijasta riippuen pai- neen luominen voi kuitenkin kestää jon- kin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.

5. Ennen käyttöönottoa43

2. Kaada pumppuun hitaasti puhdasta

vettä, kunnes se on täynnä.

3. Jos haluat lyhentää imuaikaa, täytä

4. Ruuvaa juottoruuvi ja tiiviste takaisin

5. Avaa painejohdin (vesihana tai suih-

kusuutin), jotta ilma pääsee poistu- maan imun aikana.

6. Kytke laite päälle (katso "Käyttö").

7. Kytke laite pois päältä, kun vesi vir-

taa ulos tasaisesti. Pumpun ja imujohtimen täytyy olla liitetty ja täytetty (ka tso "Ennen käyttöönottoa").

Huomio! Pumppu ei saa käydä kuivana. Käy tössä on oltava koko ajan tar- peeksi pumpattavaa ainetta (vettä). Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vas- taavia ilmiöitä, kytke laite pois päältä

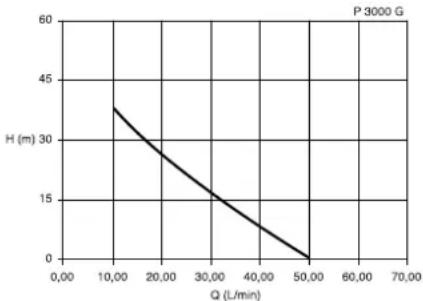

ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häiriöt"). Pumpun ominaiskäyrä Pumpun ominaiskäyrä osoittaa, mikä syöttö määrä on mahdollista saavuttaa milläkin nostokorkeudella. (Pumpun ominaiskäyrä, kun imukorkeus

0,5 m ja käytössä on 1"-imuletku.) Laitteen ottaminen käyttöön

Ohje: Tämä pumppu käy niin pitkään kuin päälle/pois-katkaisin on kytkettynä päälle.

1. Työnnä verkkopistoke pistorasiaan.

2. Kytke pumppu päälle/pois-katkaisi-

3. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki).

4. Tarkasta, tuleeko vettä ulos!

Huomio! Jos painejohdin on suljettu,

na pumpun käydä korkeintaan 10 minuuttia, koska muuten veden yli- kuumeneminen voi aiheuttaa pump- puun vaurioita.

Vaara! Ennen kaikkia laitteelle suori- tettavia töitä:

1. Kytke laite pois päältä.

2. Irrota verkkopistoke virtalähtees-

3. Varmista, että laite ja siihen liite-

tyt lisävarusteet ovat paineetto- mia. Tässä kuvattuja huolto- ja korjaustöi- tä laajempia töitä saavat suorittaa vai n alan ammattilaiset.

7.1 Pakkasvaaran aikana

Huomio! Pakkanen tuhoaa laitteen ja lis ävarusteet, koska niissä on aina vettä! Irrota laite ja lisävarusteet pakkas- vaaran aikana ja säilytä ne pakka- selta suojassa (katso seuraavaa

7.2 Laitteen purkaminen ja

1. Kytke laite pois päältä, irrota verkko-

pistoke virtalähteestä.

2. Avaa painejohdin (käännä vesihana

tai suihkusuutin auki), anna veden valua kokonaan pois.

3. Tyhjennä pumppu täysin kiertämällä

pumpun alla oleva tyhjennysruuvi auki.

4. Irrota imu- ja painejohtimet lait-

5. Varastoi laite pakkaselta suojassa

Vaara! Ennen kaikkia laitteelle suori- tettavia töitä:

1. Kytke laite pois päältä.

2. Irrota verkkopistoke virtalähtees-

3. Varmista, että laite ja siihen liite-

tyt lisävarusteet ovat paineetto- mia.

• Tarkasta sähköjohto, pistoke, pis- torasia ja sulake.

iian alhainen verkkojännite.

• Käytä jatkojohtoa, jonka johtimien

oikkipinta-ala on riittävän suuri (katso "Tekniset tiedot"). Moottori ylikuumentunut, moottori- suoja lauennut.

• Jäähdyttyään laite kytkeytyy taas

• Huolehdi riittävästä tuuletuk- sesta, pidä tuuletusraot vapaina.

• Noudata maksimisyöttölämpöti- laa. Moo ttori hurisee, ei käynnisty:

• Moottorin ollessa pois päältä työn nä ruuvimeisseli tai vas- taava moottorin tuuletusraosta sisään ja pyöritä tuuletinpyörää. Pumppu tukossa tai viallinen.

• Pura pumppu ja puhdista se.

• Puhdista diffuusori, vaihda tarvit- taessa uuteen.

• Puhdista juoksupyörä, vaihda tar- vittaessa uuteen. Pumppu ei ime kunnolla tai pitää

vin kovaa ääntä käydessään:

• Varmista, että vettä on kylliksi. Imujo hdin vuotaa.

• Tiivistä imujohdin, kiristä kierrelii- tokset. Imu korkeus liian suuri.

• Noudata maksimi-imukorkeutta.

• Käytä takaiskuven ttiiliä, täytä imujohdin vedellä. Imusuodatin (lisävaruste) tukossa.

• Puhdista, vaihda tarvittaessa

uteen. Takaiskuventtiili (lisävaruste) jumissa.

• Puhdista, vaihda tarvittaessa

uteen. Vesivuoto moottorin ja pumpun välissä, liukurengastiiviste vuotaa.

• Vaihda liukurengastiiviste

mppu tukossa tai viallinen.

• katso yllä. Paine liian matala: Imujo hdin vuotaa tai imukorkeus liian suuri.

mppu tukossa tai viallinen.

Vaara! Sähkölaitteita saa korjata aino- astaan sähköalan ammattilainen! Korjauksen tarpeessa olevat sähkölait- teet voidaan lähettää maasi huoltotoimi- pisteeseen. Osoitteen löydät varaos- aluettelosta. Lähetettäessä laite korjaukseen ole hyvä ja kuvaile havaittu vika.

8. Ongelmat ja häiriöt

SUOMI Laitteen pakkausmateriaali on 100 % kierrätettävissä. Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen. Tähän laitteeseen saat ammattiliikkees- tä seuraavat lisävarusteet – ja muitakin. A Ti lausnumero 090 304 0521: Pumpun liitäntäsetti täydellinen, sis. uros-uros-sovitin- kappaleen, takaiskuventtiilin, lyhyen suodattimen, pestävän suo- datinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kier- retiivistysnauhaa. B Ti lausnumero 090 306 3238: Hydromat-painekytkin HM 2 , 230 V automaattiseen päällekytkemiseen vettä otettaess a ja poiskytkemiseen käyttötaukojen aikana, estää pum- pun kuivakäynnin. C Ti lausnumero 090 305 2597: Hydrostop, 230 V automaattiseen poiskytkentään vesipulatilanteessa, estää pumpun kuivakäynnin. D Tilausnumero 090 302 8521: Kuivakäynti-pysäytyskytkin, 230 V mukana 10 m -johto, estää pumpun kuivakäynnin imettäessä säiliöstä, uima-altaasta jne. E Tilausnumero 090 300 4258: Teräslankavahvisteinen letku 1", 4 m, täydellinen, sis. pikaliittimen sekä imukorin ja pohjaventtiilin; Tilausnumero 090 301 1858: teräslankavahvisteinen letku 1", 7 m, täydellinen, sis. pikaliittimen sekä imukorin ja pohjaventtiilin. F Ti lausnumero 090 302 8351: Kertakäyttö-suodatinpatruuna, pit- kä; Tilausnumero 090 302 8432: Kertakäyttö-suodatinpatruuna, lyhyt; hiekan mekaaniseen esisuodatuk- seen. G Ti lausnumero 090 302 8360: Pestävä suodatinpatruuna, pitkä; Tilausnumero 090 302 8440: Pestävä suodatinpatruuna, lyhyt, hiekan mekaaniseen esisuodatuk- seen, käytettävissä uudelleen. H Ti lausnumero 090 301 6817: Putkiliitin 150 mm, molemmin puo- lin 1" UK, sinkitty, pumpun ja imu- suodattimen yhdistämiseen. I Tilausnumero 090 301 8402: Uros-uros-sovitinkappale, molem- min puolin 1" UK. J Ti lausnumero 090 302 8203: Takaiskuventtiili 1" SK, estää veden takaisinvirtauksen ja pumpun kuiva- käynnin. K Tilausnumero 090 102 6319: Kierretiivistysnauha, 12 m -rulla. (UK=ulkokierre, SK=sisäkierre)

10. Ympäristönsuojelu

Verkkojännite V 230 1 110 1 Taajuus Hz 50 60 Nimellisteho W 900 950 Nimellisvirta A 3,7 9,7 Sulake min. (hidas tai automaatti) A 10 15 Kondensaattori F 16 35 Nimelliskierrosluku min

Syöttömäärä maks. l/h 3000 3000 Nostokorkeus maks. m 43 43 Syöttöpaine maks. baaria 4,3 4,3 Imukorkeus maks. m 8,5 8,5 Tulolämpötila maks. °C 35 35 Ympäristön lämpötila °C 5 … 40 5 … 40 Suojaluokka IP X4 IP X4 Suojaluokka I I Eristysaineluokka B B Materiaalit Pumpun kotelo Pumppuakseli Pumpun juoksupyörä Harmaa valurauta Jaloteräs Noryl Harmaa valurauta Jaloteräs Noryl Liitännät (SK=sisäkierre) Imuliitäntä Paineliitäntä 1" SK 1" SK 1" SK 1" SK Mitat (ilman liitäntöjä) Pituus Leveys Korkeus

Painot Paino tyhjänä Paino veden täyttämänä

14,0 14,5 14,0 14,5 Melupäästöarvot (maks. paineella) Äänitehotaso L WAd dB(A) 75,0 75,0 Jatkojohdon maksimipituus 3 x 1,0 mm

johtimien poikkipinta-alalla

johtimien poikkipinta-alalla
