BRUGSANVISNING P 3000 G METABO

Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed fölgende standarder* iht bestemmelseme i direktiverne** gennemført af ***Målt/ Garanteret lydeffektniveau****

EL

Ved urene medier skal der anvendes et indsugningsfilter (se "Leverbart tilbehør").

Det anbefales at der anvendes en kontraventil på indsugningsåbningen på denne pumpe (se "Leverbart tilbehør").

Indholdsfortegnelse

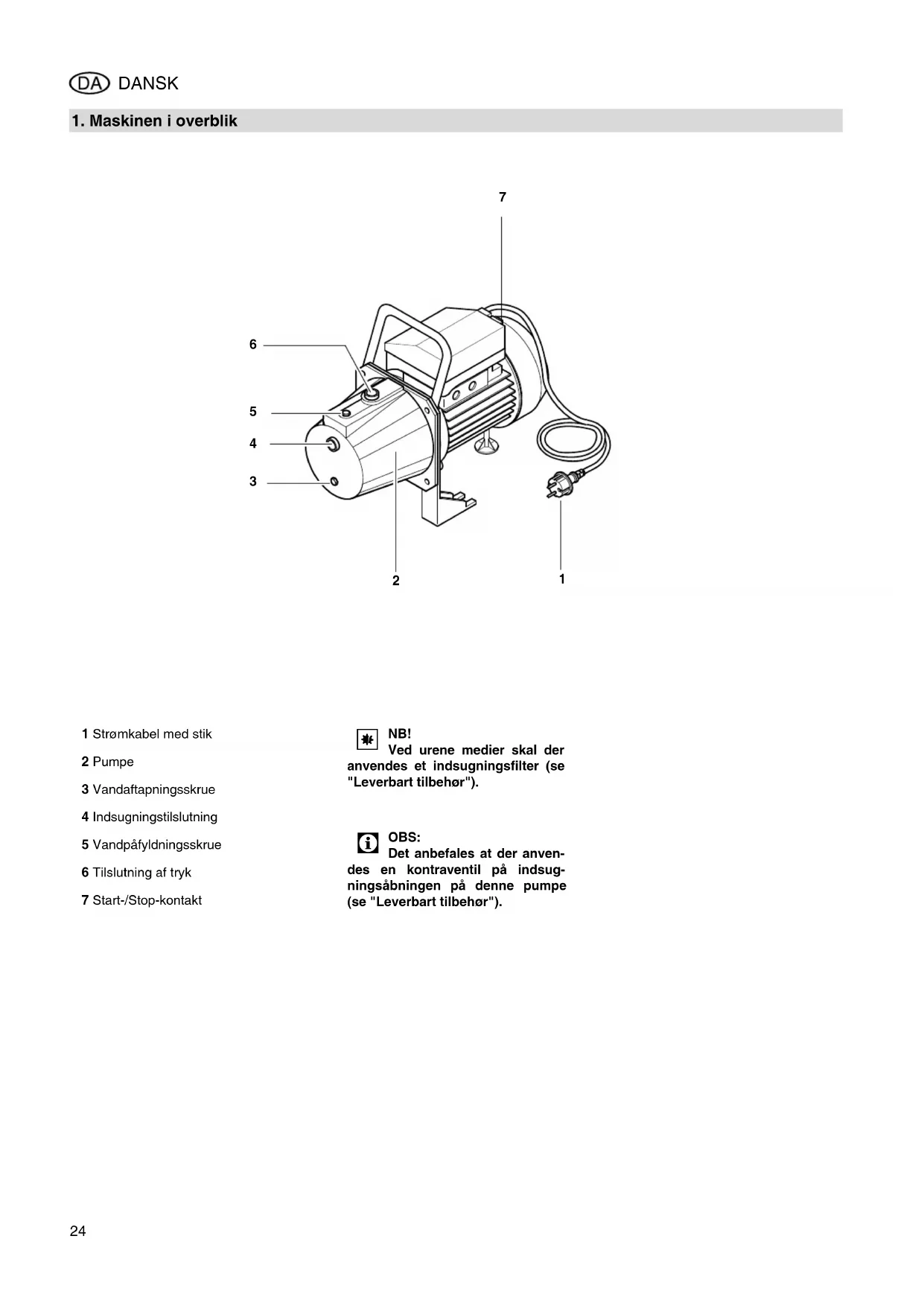

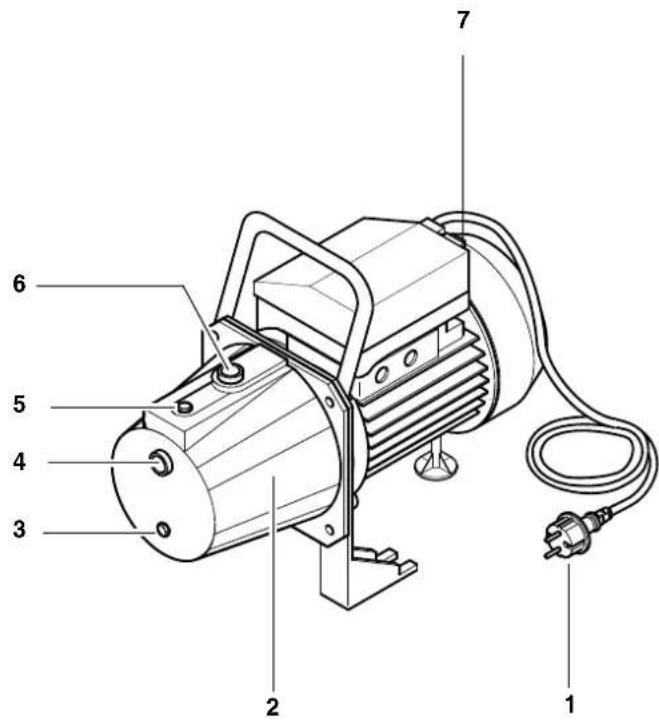

1. Maskinen i overblik.....24
2. Læses først! 25
3. Anvendelsesområde og medier....25
4. Sikkerhed......25
   4.1 Korrekt anvendelse .....25
   4.2 Generelle sikkerhedsanvisninger ....25
5. Før idriftsættelsen ......26
   5.1 Opstilling....26
   5.2 Tilslut indsugningsledningen.....26
   5.3 Tilslutning af tryk....26
   5.4 Strømtilslutning ......26
   5.5 Fyldning af pumpe og indsugning ....26
6. Drift ......27
7. Vedligeholdelse og pleje.....27
   7.1 Ved risiko for frost....27
   7.2 Afmontering og opbevaring af apparatet......27
8. Problemer og forstyrrelser .....27
   8.1 Fejlsøgning ......27
9. Reparation......27
10. Miljøbeskyttelse......27
11. Leverbart tilbehør ......28
12. Tekniske Data.....28

2. Læses først!

Denne betjeningsvejledning blev udformet således at du hurtigt og sikkert kan arbejde med dit apparat. Her er en lille vejledning i hvordan denne betjeningsvejledning bør læses:

• Læs betjeningsvejledningen helt igennem før idriftsættelsen. Vær særlig opmærksom på sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring i brug af sådanne apparater, bør du få hjælp fra en mere erfaren person.
• Opbevar dokumenter, der følger med dette apparat, for at du kan slå op i dem efter behov. Opbevar kvitteringen til eventuelle garantikrav.
• Udlånes eller sælges apparatet, skal alle medleverede dokumenter følge med.
• Producenten påtager sig intet ansvar for skader, som opstår, som følge af at denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare!

Advarer mod personskader eller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

NB!

Advarer mod tingskader.

OBS:

Supplerende informationer.

- tallene i illustrationerne (1, 2, 3, ...)

• markerer enkeltdelene;

• ε fortløbende gennemnummere- ret;
  – refererer til de tilsvarende numre i parenteserne (1), (2), (3) ... i den tilhørende tekst.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummereret.

• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

Dette apparat anvendes til pumpning af rent vand i hus og have,

Mediets maksimalt tilladte temperatur er 35 °C.

4. Sikkerhed

4.1 Korrekt anvendelse

Apparatet må ikke anvendes til drikkevandsforsyning eller til pumpning af levnedsmidler.

Eksplosive, brandfarlige, aggressive eller sundhedsskadelige midler må ikke pumpes.

Apparatet er ikke egnet til erhvervs-mæssig eller industriel anvendelse.

Ændringer på apparatet samt ved brug af dele, som ikke er testet eller godkendt af producenten, er ikke tilladte!

Hver ukorrekt anvendelse af apparatet er ikke tilladt; sker dette kan der opstå alvorlige skader!

4.2 Generelle sikkerhedsan- visninger

Børn og unge samt personer, som ikke har læst betjeningsvejledningen, må ikke anvende apparatet.

Såfremt apparatet skal anvendes i hus- holdningens vandforsyning skal de lov- pligtige forskrifter vedrørende vand og afløbsvand samt bestemmelserne i hen- hold til DIN 1988 overholdes.

De følgende øvrige farer består principielt kun ved drift af pumper og trykbeholdere – de kan ikke undgås helt selv ved gode sikkerhedsforanstaltninger.

Fare pga. påvirkninger af miljøet!

• Værktøjet må ikke udsættes for regn. Apparatet må ikke anvendes i våde omgivelser.
• Apparatet må ikke anvendes i rum, der er udsat for eksplosionsfare eller i nærheden af brandfarlige væsker eller gasser!

Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. dårlige trykforhold eller en defekt pressostat ikke opnås, kan vandet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opstå skader og utætheder på pumpen og tilslutningsledningerne, og varmt vand kan træde ud. Risiko for forbrændinger!

• Pumpen må kun køres maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal det af fagpersonale kontrolleres, at anlægget fungerer fejlfit.

Der er fare pga. elektricitet!

• Vandstrålen må ikke rettes direkte mod apparatet eller andre elektriske dele! Der er fare for strømstød!
• Tag ikke om netstikket med våde hænder! Netstikket trækkes altid ud ved stikket, ikke ved kablet.
• Beskyttelseskontakt-stikdåsen eller stikforbindelsen med forlængerledning skal placeres i et område uden risiko for oversvømmelser.
• Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.
• Netkabel og forlængerledning må ikke knækkes, klemmes, strækkes

eller overkøres; beskyt dem mod skarpe kanter, olie og varme.

• Forlængerledningen skal lægges således, at den ikke kommer i kontakt med den væske, der skal pumpes.
• Træk netstikket ud:

- før alle arbejder på maskinen;

- hvis personer er i svømmebassinet eller i dammen.

Fare pga. mangler på apparatet!

• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Apparatet må ikke sættes i drift.
• Kontroller apparatet, især netkabel og netstik for eventuelle beskadigelser hver gang apparatet tages i brug. Der er risiko for strømstød!
• Er apparatet beskadiget må det først anvendes igen, efter at det er blevet repareret af fagfolk.
• Du må ikke selv udføre reparationer på maskinen! Kun uddannet personale må foretage reparationer på pumper og trykbeholdere.

OBS!

For at undgå vandskader, f. eks. oversvømmede lokaler, medført af apparatfejl eller -mangler:

- Planlæg egnede sikkerhedsforanstaltninger, f.eks.:

• alarm eller
• opsamlingsbeholder med over- vägning

Producenten overtager intet ansvar for evt. skader, der opstår ved, at

• pumpen ikke blev brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvarende drift.
• pumpen ikke blev brugt og opbevaret frostbeskyttet.
• der blev gennemført egenrådige ændringer på pumpen. Reparationer på el-udstyr må kun gennemføres af el-fagfolk!
• der blev anvendt reservedele, der ikke er afprøvet og godkendt af producenten.
• der blev anvendt uegnet raparationsmateriale (armaturer, tilslutningsledninger osv.).

Egnet installationsmateriale:

– trykbestandig (min. 10 bar)
- varmebestandg (min. 100 °C)

5. Før idriftsættelsen

Apparatet er nemt at montere og tilslutte. I tilfælde af tvivl kontakt forhandleren eller en elektriker.

5.1 Opstilling

• Apparatet skal stå på en lodret, plan flade, der er egnet til apparatets vægt med vandpåfyldning.
• For at undgå vibrationer, bør apparatet opstilles på et elastisk underlag.
• Opstillingsstedet skal være godt udluftet og beskyttet mod vejrlig.
• Ved anvendelse i damme og svømmebassiner skal apparatet opstilles beskyttet mod oversvømmelser og sikres, så det ikke falder ned i vandet. Derudover skal de lovpligtige krav overholdes for elektriske apparater.

5.2 Tilslut indsugningsledningen

OBS:

Der kræves muligvis andet tilbehør til tilslutningen (se "Leverbart tilbehør").

NB!

Indsugningsledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

NB!

Ved urene medier skal der anvendes et indsugningsfilter, for at beskytte pumpen mod sand og snavs.

OBS:

For at vandet ikke siver ud när pumpen er slukket, anbefales det at der påmonteres en kontraventil.

• Alle sammenskruninger skal tættes med gevindtætningsbånd; lækager medfører indsugning af luft og ned-sætter eller forhindrer vandindsugningen.
• Indsugningsledningen bør have en indv. diameter på mindst 1" (25 mm); den skal være knæk- og vakuumfast.
• Indsugningsledningen bør være så kort som muligt, da pumpeeffekten forringes jo længere ledningen er.
• Indsugningsledningen bør konstant stige mod pumpen for at forhindre luftlommer.
• Det skal sikres, at der er tilstrækkelig vandtilførsel, og indsugningsledningens slutning bør altid være i vandet.

5.3 Tilslutning af tryk

OBS:

Der kræves muligvis andet tilbehør til tilslutningen (se "Leverbart tilbehør").

NB!

Trykledningen skal monteres således, at den ikke udøver mekanisk kraft eller spændinger på pumpen.

• Alle skrueforbindelser bør tætnes med gevindtætningsbånd, for at for-hindre at der trænger vand ud.
• Samtlige dele i trykledningen skal være tryksikre.
• Samtlige dele i trykledningen skal være korrekt monterede.

Fare!

Anvendes der ikke tryksikre dele eller er monteringen foretaget ukyndigt kan trykledningen gå i stykker under anvendelsen. Væsken, der sprøjter ud med højt tryk, kan forårsage alvorlige skader!

5.4 Strømtislutning

Der er fare pga. elektricitet!

Apparatet må ikke anvendes i fugtige omgivelser og kun ved følgende betingelser:

• Tilslutningen må kun ske med beskyttelseskontakt-stikdåser, som er korrekt installeret, jordet og kontrolleret.
• Netspænding og beskyttelse skal overholde de tekniske data.
• Ved anvendelse ved svømmebassiner, damme og lignende steder skal apparatet drives via en fejlstrøm-sikkerhedsafbryder (HFI-relæ, 30 mA) (DIN VDE 0100 -702, -738).
  Følgende generelle foranstaltninger til personbeskyttelse anbefales.
• Drives apparatet i det fri skal de elektriske forbindelser beskyttes mod stænk; de må ikke ligge i vand.
• Forlængerledninger skal have tilstrækkeligt tværsnit (se „Tekniske data“). Kabeltromler skal være rullet helt ud.

5.5 Fyldning af pumpe og indsugning

NB!

For hver tilslutning eller i forbindelse med udsivning af vand eller indsugning af luft skal pumpen fyldes med vand. Tilsluttes pumpen uden vandpåfyldning, ødelægges den!

OBS:

Indsugningsledningen behøver ikke at blive påfyldt, da pumpen selv suger vandet ind. Alt efter ledningens længde og -diameter kan det dog tage nogen tid, før trykket er opbygget helt.

1. Vandpåfyldningskruen skrues ud sammen med pakningen.

2. Hæld langsomt rent vand i, indtil pumpen er fyldt.

3. Såfremt du ønsker at afkorte ind- sugningstiden, kan indsugningsled- ningen også fyldes.
4. Vandpåfyldningskruen skrues i igen sammen med pakningen.
5. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), så luften kan strømme ud ved indsugningen.
6. Tilslut apparatet (se "Drift").
7. Siver der vand ud, skal apparatet slås fra.

6. Drift

Pumpe og indsugningsledning skal være tilsluttede og fyldte (se "Før idriftsætt-else").

NB!

Pumpen må ikke løbe tør. Der skal altid være tilstrækkelig medium (vand) i apparatet.

- Såfremt motoren ikke starter, pumpen ikke opbygger tryk eller der opstår lignende problemer, skal apparatet slås fra – og afhjælp fejlen (se "Problemer og driftsforstyrrelser").

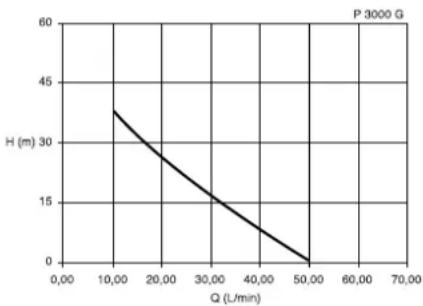

Pumpekarakteristik

Pumpekarakteristikken viser, hvilken pumpekapacitet der kan opnås afhængigt af pumpemængden.

(Pumpekarakteristik for sugehøjde 0,5 m og 1"-indsugningsslange.)

Apparatet startes

OBS:

Denne pumpe arbejder, så længe start-/stop-kontakten er trykket ind.

1. Isæt netstikket.
2. Start pumpen med start-/stop-kontakten.
3. Åbn trykledningen (vandhane eller sprøjtedyse åbnes).
4. Kontroller, at der kommer vand ud!

NB!

Er trykledningen lukket, må pumpen højst arbejde i 10 minutter, ellers kan der opstå skader i pumpen, hvis vandet bliver overophedet.

7. Vedligeholdelse og pleje

Fare!

Før alle arbejder på maskinen:

Andre vedligeholdelsesarbejder eller reparationer, end de der er beskrevet her, må kun udføres af fagfolk.

7.1 Ved risiko for frost

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

- Afmonter apparat og tilbehør ved risiko for frost og opbevar dem beskyttet mod frost (se følgende afsnit).

7.2 Afmontering og opbevaring af apparatet

1. Sluk for apparatet, træk netstikket ud.
2. Åbn trykledningen (vandhane eller sprøjtedyse åbnes), så vandet kan løbe helt ud.
3. For at kunne tømme pumpen helt, drejes vandaftapningsskruen ud under pumpen.
4. Afmonter indsugnings- og trykledning fra apparatet.
5. Opbevar apparatet i et rum, der er beskyttet mod frost (mindst 5 °C).

Før alle arbejder på maskinen:

• Ingen strøm.
• Kabel, stik, stikdåse og sikring kontrolleres.
• For lav netspænding.
• Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").
• Motor overophedet, motorbeskyttelse udløst.
• Efter afkølingen genstarter apparatet automatisk.
• Sørg for tilstrækkelig udluftning, hold ventilationsåbningerne frie.
  • Overhold den maksimale tilløbstemperatur.

- Motoren larmer, starter ikke. - Når motoren er stoppet stikkes en skruetrækker el.lign. ind igennem motorens ventilationsåbning og ventilatoren drejes. - Pumpen er tilstoppet eller defekt. - Pumpen afmonteres og rengøres. - Diffusoren rengøres, udskiftes når nødvendigt. - Ventilator rengøres, udskiftes når nødvendigt.

Pumpen suger ikke korrekt eller larmer meget:

• Vandmangel.
• Kontroller, at der er tilstrækkelig vand.
• Indsugningsledning utæt.
• Indsugningsledning tætnes, skrueforbindelserne spændes efter.
• Sugehøjde for stor.
  • Overhold maksimal sugehøjde.
• Monter kontraventil, fyld indsugningsledningen med vand.
• Indsugningsfilter (tilbehør) tilstoppet.
• Rengøres, udskiftes när nødvendigt.
• Kontraventil (tilbehør) blokeret.
• Rengøres, udskiftes när nødvendigt.
• Der siver vand ud mellem motor og pumpe, Glideringstætning utæt.
• Udskift glideringstætningen.
• Pumpen er tilstoppet eller defekt.
• Se ovenover.

• Indsugningsledning utæt eller sugehøjde for stor.
• Se ovenover.
• Pumpen er tilstoppet eller defekt.
• Se ovenover.

9. Reparation

⚠️ Fare! Reparationer på el-værktøj må kun udføres af en elektriker!

El-værktøj, der skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

10. Miljøbeskyttelse

Apparatets emballage kan genbruges.

Brugte apparater og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes.

11. Leverbart tilbehør

Til dette apparat findes følgende – samt andet – tilbehør i forretningerne.

A Bestilli ngsnummer. 090 304 0521: Pumpetilslutnings-sæt, komplet inkl. dobbeltnippel, kontraventil, filter kort, vaskbart filterindsats, spiralslange 1 m komplet, gevindtætningsbånd.

B Bestilli ngsnummer. 090 306 3238: Hydromat HM 2, 230 V, med automatisk tilslutning ved vandudtagning og stopper når apparatet ikke anvendes, forhindrer at pumpen kører tør.

C Bestilli ngssnummer. 090 305 2597: Hydrostop, 230 V, stopper pumpen automatisk når der er vandmangel, forhindrer at pumpen kører tør.

D Bestilli ngssnummer. 090 302 8521: Tørløbs-stopkontakt, 230 V, med 10-m-kabel, forhindrer at pumpen løber tør ved indsugning fra beholder, svømmebassiner etc.

E Bestillingsnummer. 090 300 4258: Spiralslange 1", 4 m, komplet med lynsmammenskruning og sugekurv med bundventil; Bestillingsnummer. 090 301 1858: Spiralslange 1", 7 m, komplet med lynsmammenskruning og sugekurv med bundventil;

F Bestilli ngssnummer. 090 302 8351: Engangs-filterindsats, lang; Bestillingsnummer. 090 302 8432: Engangs-filterindsats, kort; til mekanisk forfiltrering af sand.

G Bestilli ngssnummer. 090 302 8360: Filterindsats kan vaskes, lang; Bestillingsnummer. 090 302 8440: Filterindsats kan vaskes, kort; til mekanisk forfiltrering af sand, genbrugelig.

H Bestillingsnummer. 090 301 6817: Rørnippel 150 mm, dobbeltsidig 1" AG, forzinket, til forbindelse af pumpe og indsugningsfilter.

I Bestilli ngsnummer. 090 301 8402: Dobbeltnippel, dobbeltsidig 1" AG.

J Bestilli ngsnummer. 090 302 8203: Kontraventil 1" IG, forhindrer at vandet løber tilbage og at pumpen løber tør.

K Bestilli ngssnummer. 090 102 6319: Gevindtætningsbånd, 12-m-rulle. (AG=udvendigt gevind, IG=indvendigt gevind)

1. Tekniske Data

Netspænding	V	230 ~ 1	110 ~ 1
Frekvens Hz 50 60
Mærkeeffekt	W	900	950
Mærkestrøm	A	3,7	9,7
Sikringer min. (træge eller L-automat)	A	10	15
Driftskondensator	μF	16	35
Nominelt omdrejningstal	min^-1	2900	3400
Pumpekapacitet maks.	l/h	3000	3000
Pumpehøjde maks.	m	43	43
Transporttryk maks.	bar	4,3	4,3
Sugehøjde maks.	m	8,5	8,5
Tilførselstemperatur maks.	°C	35	35
Rumtemperatur	°C	5 ... 40	5 ... 40
Beskyttelsesklasse		IP X4	IP X4
Kapsling		I	I
Isolationsklasse		B	B
MaterialePumpehusPumpeakselPumperotor		Gråt støbejernÆdelstålNoryl	Gråt støbejernÆdelstålNoryl
Tilslutninger (indvendigt gevind)IndsugningstilslutningTilslutning af tryk		1" IG1" IG	1" IG1" IG
Dimensioner (uden tilslutninger)LængdeBreddeHøjde	mmmmmm	375185250	375185250
VægtVægt tomVægt med vandpåfyldning	kgkg	14,014,5	14,014,5
Støjemissionsværdier (ved maks. tryk)Lydeffektniveau L_WAd	dB (A)	75,0	75,0
Maksimal længde til forlængerledningved 3 x 1,0 mm^2 tværsnitved 3 x 1,5 mm^2 tværsnit	mmm	3050	1020

1. Vista general del aparato
