Produkttyp	Exzenterschleifer
Marke	Meister Craft
Modell	MES4801
Spannungsversorgung	230 V~ / 50 Hz
Leistungsaufnahme	480 W
Schleifscheibendurchmesser	125 mm
Leerlaufdrehzahl	4000 – 14000 min-1
Drehzahleinstellung	Elektronisch, stufenlos (Drehrad)
Kabellänge	300 cm
Schleifmittelbefestigung	Klett (selbsthaftend)
Schleifblätterdurchmesser	125 mm
Staubbeutel	Ja, mitgeliefert
Zusatzhandgriff	Ja, stufenlos verstellbar
Anwendungen	Trockenschleifen, Polieren, Reinigen (Holz, Metall, mineralische Werkstoffe)
Gewicht (ca.)	1,8 kg
Schalldruckpegel	82 dB(A) (K=3 dB)
Schallleistungspegel	93 dB(A) (K=3 dB)
Vibration (Emissionswert)	3,52 m/s² (K=1,5 m/s²)
Schutzklasse	Doppelisolierung
Wartung	Öffnungen mit trockenem Pinsel reinigen, Gehäuse mit feuchtem Tuch (kein Lösungsmittel), Beutel mit Seifenwasser waschen
Garantie	Garantieurkunde inbegriffen

Häufig gestellte Fragen - MES4801 Meister Craft

Wie wechsle ich das Schleifpapier am Exzenterschleifer MES4801?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Klopfen Sie leicht auf das Klett des Schleiftellers, um das alte Blatt zu entfernen. Legen Sie das neue Blatt unter Ausrichtung der Absauglöcher auf und drücken Sie es fest auf den Teller.

Wie stelle ich die Drehzahl ein?

Verwenden Sie das Einstellrad (8) an der Maschine. Drehen Sie in Richtung +, um die Geschwindigkeit zu erhöhen, in Richtung –, um sie zu verringern. Die Drehzahl variiert stufenlos von 4000 bis 14000 min⁻¹.

Kann ich den Schleifer zum Polieren verwenden?

Ja, sie eignet sich zum Polieren. Tragen Sie das Poliermittel kreuzweise auf, lassen Sie es leicht antrocknen, und polieren Sie mit der Maschine bei geringem Druck. Beenden Sie den Vorgang, indem Sie den Druck verringern und die Maschine nach dem Abheben ausschalten.

Wie schließe ich den Staubbeutel an?

Stecken Sie den Staubbeutel (4) auf den Absauganschluss (5) an der Rückseite der Maschine. Überprüfen Sie regelmäßig den Füllstand und leeren Sie den Beutel. Arbeiten Sie stets mit angeschlossener Absaugung.

Welche Materialien kann ich mit diesem Schleifer schleifen?

Er ist für das Trockenschleifen von Holz, Metall und mineralischen Werkstoffen ausgelegt. Nicht auf asbesthaltigen Materialien verwenden.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Verwenden Sie eine Staubmaske. Ziehen Sie vor jeglichen Einstellungen den Netzstecker. Nicht Feuchtigkeit aussetzen und auf einer stabilen Unterlage verwenden.

Wie reinige ich den Schleifer?

Reinigen Sie die Absaugöffnungen mit einem trockenen Pinsel. Das Gehäuse wird mit einem feuchten Tuch gereinigt (kein Lösungsmittel). Waschen Sie den Staubbeutel mit kaltem Seifenwasser und lassen Sie ihn trocknen.

Was tun, wenn der Schleifer nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Schalter in der Einschaltposition ist. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann ersetzen. Andernfalls kontaktieren Sie den Kundendienst.

Kann der Schleifer im Freien verwendet werden?

Ja, aber verwenden Sie ein für den Außenbereich zugelassenes Verlängerungskabel und schließen Sie es an einen Fehlerstromschutzschalter an. Vermeiden Sie Feuchtigkeit und Regen.

Wie lagere ich den Schleifer?

Bewahren Sie die Maschine, die Bedienungsanleitung und das Zubehör in der Originalverpackung auf. Lagern Sie sie an einem trockenen Ort und außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG MES4801 Meister Craft

D -Exzenterschleifer 4

Meister Werkzeuge GmbH

Kundenservice

Oberkamper Str. 39 · Warenannahme Tor 1

D-42349 Wuppertal

Tel.: +49 (0) 202 / 24 75 04 30

+49 (0)202 / 24 75 04 31

+49 (0)202 / 24750432

Fax: +49 (0)202 / 6 98 05 88

E-Mail: [e-mail]

These Betriebsanleitung kann im PDF-Format von unserer Internet Seite www.meister-werkzeuge.de heruntergeladen werden.

1	5-6	40-180	180-400
	3-4	60-240	240-320
	1-2	80-120	120-240

3

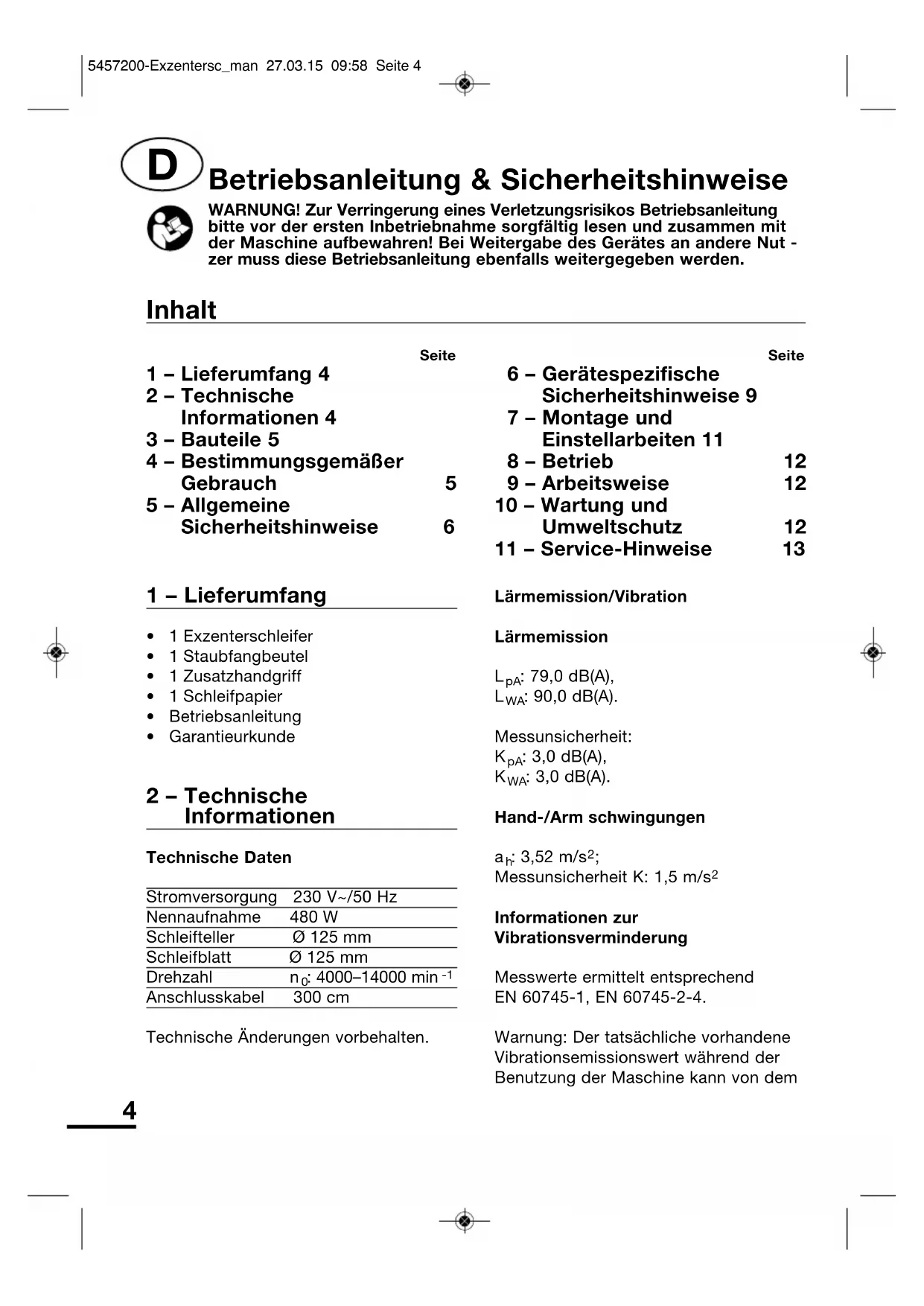

Betriebsanleitung & Sicherheitshinweise

WARNING! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungitte vor der ersten Inbetriebnahme sorgfältig lessen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebsanleitung bereits falls weitergegeben werden.

Inhalt

Seite

1-Lieferumfang4
2 - Technische Informationen 4
3 - Bauteile 5
4-Bestimmungsgemäßer Gebrauch 5
5-Allgemeine Sicherheitshinweise 6

Seite

6 - Gerätespezifische Sicherheitshinweise 9
7 - Montage und Einstellarheiten 11
8-Betrieb 12
9 - Arbeitsweise 12

10-Wartung und Umweltschutz 12
11 - Service-Hinweise 13

1-Lieferumfang

1 Exzenterschleifer
1 Staubfangbeutel
1Zusatzhandgriff
1 Schleifpapier
- Betriebsanleitung
Garantieurkunde

2 - Technische Informationen

Technische Daten

Stromversorgung	230 V~/50 Hz
Nennaufnahme	480 W
Schleifteller	Ø 125 mm
Schleifblatt	Ø 125 mm
Drehzahl	n0: 4000-14000 min-1
Anschlusskabel	300 cm

Technische Änderungen vorbehalten.

Lärmemission/Vibration

Lärmemission

Hand-/Arm schwingungen

a_h 3,52 m/s²;

Messunsicherheit K: 1,5 m/s²

Informationen zur

Vibrationsverminderung

Messwerte ermittelt entsprechend EN 60745-1, EN 60745-2-4.

Warning: Der tatsächliche vorhandene Vibrationsemissionswert während der Benutzung der Maschine kann von dem

in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Dies kann von folgenden Einfluss faktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• Wird das Gerät richtig verwendet
• Ist die Art des zu bearbeitenden Materials korrekt.
• Ist der Gebrauchszustand des Gerätes in Ordnung
• Sind die Haltegriffe ggf. optionale Vibrationsgriffe montiert und sind diese fest am Maschinenkörper.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benut-zung der Maschine an ihren Händen fest -stellen unterbrechen Sie sofort die Arbeit. Legen Sie aus rei chende Arbeits pausen ein. Bei nicht beachten von ausreichenden Arbeits pausen, kann es zu einem HandArm-Vibrationssyndrom kommt.

Es sollte eine Abschätzung des Belastungs grades in Abhängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeits - pausen eingelegt werden. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen aus - gesetzt sind. Pflege den diese Maschine entsprechend der Anweisungen in der Bedienungsanleitung.

Falls die Maschine ofters eingesetzt bzw. verwendet wird sollen den Sie sich mit ihrem Fachhändler in Verbindung setzen und ggf. Antivibrationszubehör (Griffe) be sor-gen.

Vermeiden Sie den Einsatz von der Maschine bei Temperaturen von t = 10^ oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrations-belastung begrenzt werden kann.

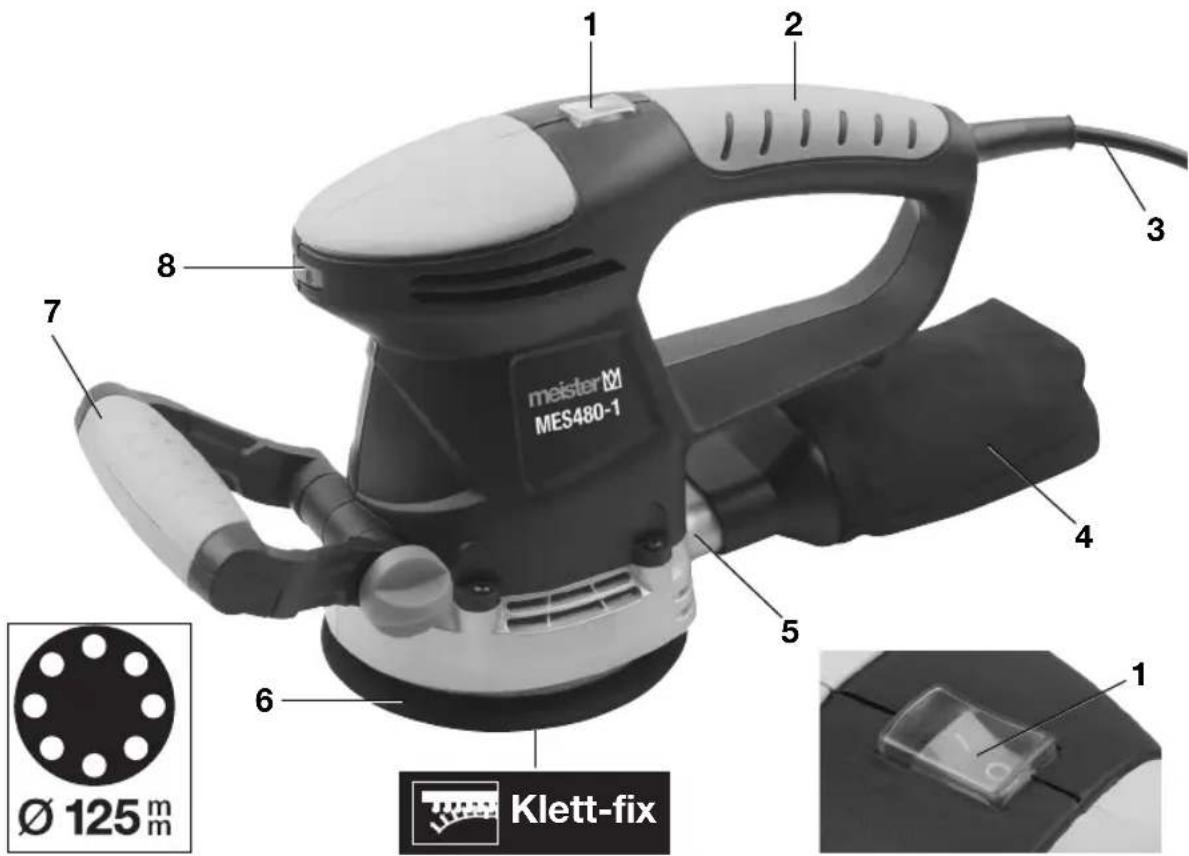

3 - Bauteile

1 Ein-/Ausschalter
2 Handgriff
3 Anschlusskabel
4 Staubfangbeutel
5 Staubsaugeranschluss
6 Schleifteller mit Kletthaftung
7Zusatzhandgriff
8 Drehzahlvorwahr

4 - Bestimmungsgemäßer Gebrauch

Dieser Exzenterschleifer arbeitet nur im Trockenschliff und ist mit entsprechen dem Zubehör für folgende Arbeiten ge-eignet: Reinigen, Schleifen, Polieren von Holz-, Metall- und mineralischen Unter-gründen. Ver wenden Sie Maschine, Werkzeuge und Zubehör für weitere Tätigkeiten (Herstellerangaben beachten) nur für ihren jeweils bestimmungs-gemäß Einsatzbereich. Alle anderen Anwendungen werden ausdrucklich ausgeschlossen.

Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sen-sorischen oder geistigen Fahig keiten oder mangels Erfahrung und/oder man-gels Wissen benutzt zu wer den, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beauf -sichtigt oder erhielten von ihr Anweis-sungen, wie das Gerät zu benutzen ist. Kinder sollen den beauf sightigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät speien.

Dieses Gerät ist nur zum Einsatz im hauslichen Bereich bestimmt.

Nicht bestimmungsgemäßer Gebrauch

Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäß Verwendung“ genannt sind, gelten als eine nicht bestimmungsgemäß Verwendung.

Verwendungen, für die das Elektro werk -zeug nicht vorgesehen ist, konnen Ge-fahrdungen und Verletzungen verursa -chen. Verwenden Sie kein Zubehor, nicht speziell für diesen Elektrowerkzeug vorgesehen ist.

Nur weil Sie das Zubehör an Ihrlem Elek trowerkzeug befestigen konnen, garan -tiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerk -zeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug ange -gebene Höchstzahl. Zubehör, das sich Schneller als zulässig dreht, kann zer -brechen und umherfliegen.

Außendurchmesser und Dicke des Ein-satzwerkzeugs müssen den Maßan garben Hisres Elektrowerkzeugs entspre-chen. Falsch bemessene Einsatz werk-zeuge können nicht ausreichend ab -geschirmt oder kontrolliert werden.

Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes.

Bei Verwendung anderer bzw. nicht Orignal Bauteile an der Maschine erlischt herstellerseitig die Garantieleistung.

Restrisiken:

Die Betriebsanleitung zu dieser Elek trowerkzeug enthalt ausfuhrliche Hin weise zum sicheren Arbeiten mit Elek trowerk-zeugen. Dennoch birgt jeder Elektro -werkzeug gewisse Restrisiken, die auch durch die vorhandenen Schutz vorrichtungen nicht vollig auszuschreiben sind. Bedieren Sie deshalb Elektrowerk -zeuge immer mit der notwendigen Vorsicht.

Restrisiken konnen zum Beispiel sein:

• Berühren von rotierenden Teilen oder Werkzeugen.
• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.
• Brandgefahr bei unzureichender Belüftung des Motors.
• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehorschutz.

Ein sicheres Arbeitsen hangt auch vonder Vertrautheit des Bedienpersonals im Umgang mit dem jeweiligen Elektro -werkzeug ab! Entsprechende Maschi -nenkenntnis sowie umsichtiges Verhal -ten beim Arbeitsen halten bestehende Restrisiken zu minimieren.

5 - Allgemeine Sicherheitshin weise für den Um gang mit Elektrowerk zeugen

WARNING! Lesen Sie alle Si -cherheitshinweise und Anwei -sungen. Versaumnisse bei der Einhaltung der Si cherheitshinweise und An -weisungen kon nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshin wei se und Anweisungen fur die Zukunft auf.

Der in den Sicherheitshinweisen ver wen -dete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektro werkzeuge (mit Netzkabel) und auf akku betriebe ne Elektrowerkzeuge (ohne Netzkabel).

1 Arbeitsplatz sicherheit

a Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeits be-reiche konnen zu Unfallen führen.

b Arbeitsen Sie mit dem Elektro -werkzeug nicht in explosions ge-fahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c Halten Sie Kinder und andere Per-sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen -kung konnen Sie die Kon trolle über das Gerat verlieren.

2 Elektrische Sicherheit

a Der Anschlussstecker des Elektrowerkzeuges muss in die Steck dose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterste cker gemeinsam mit schutzgeberdeten Elektro werk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät er hõht das Risiko eines elektri schen Schlages.

d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

e Wenn Sie mit einem Elektrowerk -zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge -lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän-gerungskabels ver rin gert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektro -werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz schalters verminder das Risiko eines elektrischen Schla ges.

3 Sicherheit von Personen

a Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro werk zug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika -men ten stehen. Ein Moment der

Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Verletzungen führen.

b Tragen Sie persönliche Schutzausrüstung und immer eine Schutz bril -le. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutsch-feste Sicherheits schu he, Schutzhelm oder Gehor schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verletzungen.

c Vermeiden Sie eine unbeabsich tigte Inbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie Ben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie Ben, kann dies zu Unfallen führen.

d Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlus sel, der sich in einem dre henden Geräteil befind -det, kann zu Verletzungen führen.

e Vermeiden Sie abnormale Kör perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektro werkzeug in unerwarteten Situationen better kontrollieren.

f Tragen Sie geeignete Kleidung. Tra-gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich be wegenden Teilen erfasst werden.

g Wenn Staubabsaug- und -auffang-einrichtungen montiert wer den kon -nen, vergewissern Sie sich, dass diese angeschlossen sind und rich -tig verwendet wer den. Verwendung einer Staubab saugung kann Gefahr -dun gen durch Staub verringern.

4 Ver wen dung und Behandlung des Elektro werkzeuges

a Überlasten Sie das Gerät nicht.
Verwenden Sie für ihre Arbeit das davon bestimmte Elektrowerkzeug.
Mit dem passenden Elektro werkzeugten sie better und{sicherer im angegebenen Leits tungs bereich.

b Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel-lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsichtigten Start des Elektro werkzeuges.

d Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reich -weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden.

e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei faktio nieren und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeingrachtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge pfleg te Schneidwerkzeuge mit schar fen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszu-führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 Service

a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie ren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Weitere Sicherheitshinweise für Schleifer und Polierer

Tragen Sie eine Staubschutzmaske. Das Einatmen von Staub kann eine Gefährung für die Bedienperson oder in der Nähe befindliche Personen darstellen.
Tragen Sie geeignete persönliche Schutzausrüstung. Die Berührung oder Hautkontakt von Staub kann eine Gefährdung für die Bedienperson

oder in der der Höhe befindliche Personen darstellen

Hinweis: Beim Schleifen von z.B. bleihaltigem Anstrichen, einigen Holz -arten und Metall konnen schad liche/ giftige Stäube entstehen. Treffen Sie ausreichende Maßnahmen, damit ein Einatmen/Berühren von Stäuben für den Bediener und Nahestehende sicher verhindert wird.

• Benutzen Sie die mit dem Gerät ge-lieferten Zusammenhanggriffe. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen

6 - Gerätespezifische Sicherheitschinweise

Das Gerät stets eingeschaltet an das Werk stuck heranfuhren.
- Asbesthaltiges Materialarf nicht bearbeitet werden. Bei anderen faserhaltigen Ma terialien Schutzmaske und Staubabsau gung verwenden.
- Wenn Geräte im Freien verwendet werden, müssen sie über einen Feh -ler strom schutz schalter angeschlossen werden. Verlänge rungskabel und Stecker müssen für den Außenbereich zugelassen sein.
- Nur für Trockenschleifarbeiten verwenden.
Das Einatmen von Schleifstauben ist gesundheitsschädlich, thereof Grund -sätzlich mit eingeschalteter Staubab -saugung arbeiten. Gegebenenfalls Atemschutz anlagen.
- Schleifblatt nicht durch Gegendrücken abbremsen.

• Nur Zubehor mit Klettbeschichtungen auf dem Schleifteller befestigen.
  Die Staubsaugöffnungen von Schleif -papier und Schleifplatte mussenweitgehend deckungsgleich sein.
• Beim Schleifen keinen übermögen Druck auf die Maschine ausüb, um einen Stillstand der Maschine zu verhindern.
• Sichern Sie das Werkstück gegen Verrutschen mit Hilfe von Spannvorrichtungen.
  Kabel immer nach hinten von der Arbeits stelle wegführten.
• Wahrend des Betriebes Gerät immer mit beiden Händen führen und einen sicheren Stand einnehmen.
  Das Gerat darf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitig gen. Stecker nur bei ausgeschalteter Maschine in die Steckdose ein stecken.

• Bei stauberzeugenden Arbeiten Atem - schutz maske und Schutzbrille tragen - nicht rauchen, offenes Feuer ver - meiden.

• Beim Hantieren mit Schleifblättern und rauen Werkstoffen Handschuhe tragen.

• Gehorschutz tragen.

Schutzbrille tragen.
Vor allen Arbeitsen an der Maschine den Stecker aus der Steckdoseziehen.
- Keine Werkzeugschlüssel stecken lessen.
- Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten.
- Schalten Sie das Gerät aus, und die hen Sie den Netzstecker aus Stecker dose, wenn die Anschlussleitung be schädigt ist. Beschädigte Anschluss leitung muss durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.

Typenschild

Technische Angaben auf dem Typen -schild beachten! Die Angaben haben folgende Bedeutung:

MES480-1 Modellbezeichnung

5457200 Artikel-Nummer

Bj. Baujahr

SN Seriennummer

230 V~/50 Hz Netzspannung und -frequenz

480 W Max. Leistungsaufnahme

n:4000- 14000 min-1

Drehzahl im Leerlauf

Freiwiliges Gutesiegel "ge prüfte Sicherheit"

CE-Zeichen (Konformität mit europäischen Sicherheitsnormen)

Nicht in den Hausmull ent sor gen!

Hersteller-Anschrift

Sicherheitskennzeichnung

Sicherheitskennzeichnungen beachten! Die Symbole haben folgende Bedeutung:

Schutzbrille tragen!

Betriebsanleitung lesen!

Gehorschutz tragen!

Immer mit angeschlossener Staubfangvorrichtung arbeiten!

Doppelt isoliert!

7 - Montage und Einstell arbeiten

Drehzahlregelung/Drehzahlvorwahr (Abb.1)

Die Maschine verfügt über eine elektronische Steuerung der Drehzahl, so dass bei Betätigung des Schalters (1) eine stufenlose Veränderung der Dreh zahl innerhalb der angegebenen Werte, z.B. für den sanften Anschliff möglich ist.

Das Stellrad (8) zur Drehzahlvorwahr ermöglich die materialgerechte Vorwahl der Drehzahl (+) = Drehzahl erhöhen, (-) = Drehzahl reduzieren.

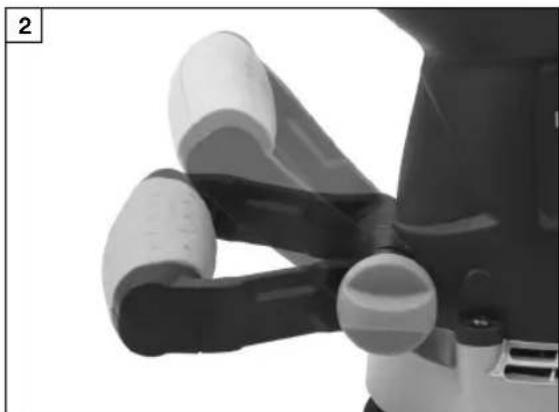

Zusatzhandgriff (Abb. 2)

Der Zusammenhangsgriff (7) dient der sicheren Handhabung und Führung der Maschine während des Schleifens. Der Handgriff ist stufenlos in die jeweils günstigste Arbeitsposition einstellbar. Flügel schrau be am Zusammenhanggriff durch Links drehen lockern, diesen dann in die gewünschte Position bewegen und anschließend durch Rechtsdrehen wieder anziehen.

Schleifpapier anbringen (Abb. 3)

ACHTUNG! Maschine aus - schalten, Netzsteckerziehen.

Der Schleifteller ist mit einem Klett verschlusssystem für Schleifblätter aus geistet. Dies ermöglich schnelles Befestigen von neuen Schleifblättern ohne Spannvorrichtung. Vor Aufsetzen von einem neuen Schleifblatt den Klett -verschluss des Schleiftellers ausklopfen. Schleifpapier straff über den Schleifteller (6) legen, darauf achten, dass die Staubabsaugöffnungen von Schleifteller und Schleifscheiben deckungsgleich sind.

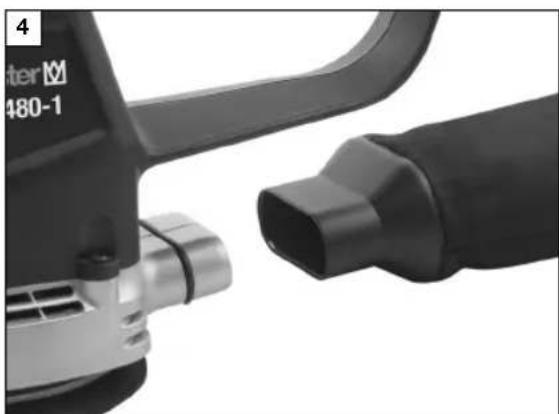

Staubabsaugung (Abb. 4)

Den Staubfangbeutel (4) am Staub saugeranschluss (5) anschließen. Full stand

kontrollieren und öfters entleeren.

Immer mit angeschlossener Staub ab -saugung arbeiten!

8-Betrieb

Ein-/Ausschalten

Netzstecker an einer Steckdose an schlieben

• Dauerbetrieb einschalten: Schalter (1) drucken (1).
• Dauerbetrieb ausschalten: Schalter (1) drucken (0).

9 - Arbeitsweise

ACHTUNG! Nur mit geringem Druck die Arbeitsen ausfuhren.

Schleifen

Gerät mit der ganzen Schleiffläche auf dem Werkstück aufsetzen. Maschine einschalten und flächig kreisend über die zu bearbeitende Fläche führen. Beim Schleifen keinen zusätzlichen Druck auf die Maschine ausüben, das Eigenge wicht der Maschine reicht in der Regel aus, um eine optimale Drehzahl und ein gutes Arbeitsergebnis zu gewährleisten. Nicht verkanten! Mehrere Schleifgänge mit immer feineren Körnungen durch führen.

Polieren

Poliermittel im Kreuzgang auftragen und nach leichtem Antrocknen auspolieren.

Nach Beendigung des Arbeitsvor ganges, Anpressdruck reduzieren und die Maschine vom Werkstück abheben, und erst dann die Maschine ausschalten.

10 - Wartung und Umweltschutz

ACHTUNG! Vor allen Pflege- und War tungsarbeiten Netzsteckerziehen.

Staubabsaugöffnungen zwischen durch mit einem trockenen Pinsel reini gen. Das Gehäuse nur mit einem feuch ten Tuch reinigen - keine Lösungs mittel verwenden! Anschließlich gut abtrock nen. Staubfang - beutel zum Entleeren vom Kunststoffeil abnehmer. Vorsichtig entleeren, Staubbil - dung vermeiden. Keine Holzstäube ein - atmen! Beutel mit Seitenlauge kalt aus - waschen und trocknen halten.

Vor jeder Verwendung Maschine, Kabel und Zubehör auf Universehrheit über -prüfen. Reparaturen ggf. von einem Fachmann ausführten halten. Nicht mehr Funktionstüchtige Maschinen gemäß den örtlichen Bestimmungen einer fachge-rechten Entsorgung zuführen.

ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehoren nicht in den Hausmüll! Sie sind entsprechend der Richt linie 2012/19/EU für

Elektro- und Elektronik-Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wiederverwertung zuzu-füssen.

Bitte führen Sie nicht mehr brauchba -re Elektrogeräte einer ortlichen Sam -mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den ortlichen Bestimmungen

entsorgen. Einzelheiten erfragen Sieitte bei Ihrer Gemeindeverwaltung.

11 - Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehor in der Ori ginal verpackung auf. So haben Sie alle Informationen und Teile stets griffbereit.
  Meister-Geräte sind weltgehend wartungsfrei, zum Reinigen der Ge hau se ge nügt ein feuchtes Tuch. Zusatz liche Hinweise entnahmen Sieitte der Betriebsanleitung.
• Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte davon einmal eine Funktionstörung auftreten, so den Sie das Gerätitte an unsere Service-An-schrift. Die Reparatur erfolgt umge-hend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Reparaturzeit. Wahrend der Garantiezeit legen Sie dem Gerätitte Garantie-Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantie paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen.

WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantian spruchs!

WICHTIG! Wir weisen ausdrücklich darauf auf hin, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäß Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei - gegebene Teile verwendet wurden und die Reparatur nicht vom Meister-Werkzeuge GmbH, Kundenservice oder einem autorisierten Fachmann durch - geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörnteile.

• Zur Vermeidung von Transport schäden das Gerät sicher verpacken oder die Original verpackung verwenden.
• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even-tuelle Repa ra turen an Meister-Geräten Kosten günstig ausführren.

2 Elektrische verilgheit

Gehoorbescherming dragen!

Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 · D-42349 Wuppertal

EG-Konformitätserklarung

Prohlášeni o konformité s ES

Für das nachstehende Erzeugnis ...

... wird die Übereinstimmung mit folgenden Richtlinien erklär:

... je v souladus tumito smurnicemi:

Angewandte harmonisierte Normen:

Wuppertal, 17.10.2014

Ingo Heimann (M.Sc.)

Technische Leitung/Produktentwicklung
Meister Werkzeuge GmbH · Oberkamper Straße 37 - 39 - D-42349 Wuppertal
D - Autorisierte Person zur Aufbewährung der technischen Unterlagen.
CZ - Uschováni technické dokumentace
F - Conservation de la documentation technique
GB - Authorized person for storing the technical documentation
NL-Bewaring van de technische documenten
PL - Przechowyanie dokumentaci technicznej
TR - Teknik evraklarin muhafazasi

Copyright

Nachdruck oder Vervielfaltung - auch aus -zugs weise - nur mit Genehmigung der

Meister Werkzeuge GmbH

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

2014/2015

These Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist ohne

Zustim mung der Meister Werkzeuge GmbH

unzu lassig und strafbar.

Das gilt insbesondere für Vervielfaltigungen,

Ubersetzungen, Mikroverfilmungen und die

Ein speisung und Verarbeitung in elektronischen

Systemen.
