Produkttyp	Winkelschleifer
Marke	Bosch
Modell	GWS 21-180 JHV Professional
Nennaufnahmeleistung	2100 W
Abgegebene Leistung	1350 W
Leerlaufdrehzahl	8500 U/min
Max. Schleifscheibendurchmesser	180 mm
Spindelgewinde	M14
Gewicht (ohne Kabel)	4,4 kg
Schutzklasse	II (Doppelisolierung)
Vibrationsdämpfungseinrichtung	Ja (Vibration Control)
Sanftanlauf	Ja (Anlaufstrombegrenzung)
Zusatzhandgriff	Abnehmbar, 3 Befestigungspositionen
Schutzhaube	Mit Schnellverriegelung und verstellbar
Schalter	Mit Arretierung in der EIN-Stellung
Wiederanlaufschutz	Ja
Kopfdrehung	In 90°-Schritten
Anwendung	Trennen, Schleifen, Bürsten (Metall und Stein trocken)
Mitgeliefertes Zubehör	Zusatzhandgriff, Schutzhaube, Stiftschlüssel, Spannmutter
Wartung	Kühlrippen regelmäßig reinigen

Häufig gestellte Fragen - GWS 21180 JHV Professional BOSCH

Wie montiere und justiere ich die Schutzhaube?

Um die Schutzhaube zu montieren, lösen Sie die Klemmschraube, setzen Sie die Haube auf den Spindelhals, indem Sie die Codierungsnase ausrichten, drehen Sie sie in die gewünschte Position und ziehen Sie die Schraube fest. Bei Modellen mit Schnellverriegelung öffnen Sie den Hebel, positionieren die Haube und schließen den Hebel wieder. Die geschlossene Seite der Haube muss immer zum Benutzer zeigen.

Wie verwende ich die SDS-clic-Schnellspannmutter?

Die SDS-clic-Schnellspannmutter (Zubehör) ermöglicht den werkzeuglosen Scheibenwechsel. Zur Verwendung blockieren Sie die Spindel mit der Spindelarretierung, schrauben Sie die Mutter von Hand im Uhrzeigersinn fest. Zum Lösen drehen Sie den Rändelring gegen den Uhrzeigersinn. Verwenden Sie den Stiftschlüssel nur, wenn sie blockiert ist.

Wie befestige und justiere ich den Zusatzhandgriff?

Der Zusatzhandgriff wird in eines der drei verfügbaren Gewinde am Gerätekopf geschraubt. Wählen Sie die für Ihre Arbeit am besten geeignete Position. Ziehen Sie ihn fest an. Bei Schleif- oder Trenn arbeiten ist der Handgriff für optimale Sicherheit vorgeschrieben.

Wie verwende ich die Vibrationsdämpfungseinrichtung?

Die integrierte Vibrationsdämpfungseinrichtung und der Zusatzhandgriff reduzieren die auf den Benutzer übertragenen Vibrationen. Es sind keine Änderungen erforderlich. Wenn die Dämpfungselemente beschädigt sind, senden Sie das Gerät an den Bosch-Kundendienst.

Welches Zubehör kann mit dieser Schleifmaschine verwendet werden?

Diese Schleifmaschine akzeptiert Schruppscheiben, Trennscheiben, Lamellenteller, Topfbürsten, Topfschleifscheiben und Diamantscheiben. Verwenden Sie nur Zubehör, dessen zulässige Drehzahl mindestens der des Geräts (8500 U/min) entspricht. Bei Steinbearbeitung ist ein Führungsschlitten vorgeschrieben.

Wie wechsle ich eine Schleif- oder Trennscheibe?

Trennen Sie das Gerät vom Netz. Arretieren Sie die Spindel mit der Spindelarretierung. Lösen Sie die Spannmutter mit dem Stiftschlüssel. Ersetzen Sie die Scheibe unter Beachtung der Abmessungen (exakte Mittelbohrung). Setzen Sie den Flansch und die Mutter wieder auf und ziehen Sie sie mit dem Schlüssel fest. Führen Sie vor Gebrauch einen 30-Sekunden-Leerlauftest durch.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Verwenden Sie den Zusatzhandgriff. Arbeiten Sie niemals ohne die geeignete Schutzhaube. Vermeiden Sie Kontakt mit verdeckten elektrischen Leitungen. Bei Arbeiten im Freien verwenden Sie einen Fehlerstromschutzschalter von 30 mA. Warten Sie den vollständigen Stillstand ab, bevor Sie das Gerät ablegen.

Wie drehe ich den Gerätekopf?

Trennen Sie das Gerät vom Netz. Lösen Sie die vier Schrauben des Kopfes vollständig. Drehen Sie den Kopf vorsichtig in die gewünschte Position (in 90°-Schritten). Ziehen Sie die Schrauben wieder fest an. Diese Funktion ist nützlich für Linkshänder oder zur Verwendung eines Führungsschlittens.

Wie reinige und warte ich die Schleifmaschine?

Vor jeder Reinigung das Gerät vom Netz trennen. Reinigen Sie regelmäßig die Kühlschlitze mit einer Bürste oder Druckluft. Bei intensiver Verwendung auf Metall blasen Sie die Schlitze häufig aus, um die Ansammlung von leitfähigem Staub zu vermeiden. Lassen Sie Reparaturen nur von einem autorisierten Bosch-Kundendienst durchführen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten. Zubehör und Verpackungen sollten ebenfalls gemäß den örtlichen Vorschriften recycelt werden.

BEDIENUNGSANLEITUNG GWS 21180 JHV Professional BOSCH

Gerätekennwerte
Winkelschleifer GWS 21-180 HV	PROFESSIONAL	GWS 21-230 HV	GWS 24-180 BV
		PROFESSIONAL	PROFESSIONAL
Bestellnummer 0 601 851 B.. 0 601 852 B.. 0 601 853 B..
Mit Anlaufstrombegrenzung GWS 21-180 JHV	PROFESSIONAL	GWS 21-230 JHV	GWS 24-180 JBV
		PROFESSIONAL	PROFESSIONAL
Bestellnummer 0 601 851 G.. 0 601 852 G.. 0 601 853 G..
Nennaufnahmeleistung* [W] 2 100 2 100 2 400
Abgabeleistung [W] 1 350 1 350 1 700
Leerlaufdrehzahl [min -1]	8 500 6 500 8 500
Schleifscheiben-Ø, max. [mm] 180 230 180
Schleifspindelgewinde	M 14	M 14	M 14
Gewicht ohne Netzkabel, ca. [kg]	4,4	4,4	5,2
Schutzklasse	☐ / II	☐ / II	☐ / II
Winkelschleifer GWS 24-230 BV	PROFESSIONAL	GWS 26-180 BV	GWS 26-230 BV
		PROFESSIONAL	PROFESSIONAL
Bestellnummer 0 601 854 B.. 0 601 855 B.. 0 601 856 B..
Mit Anlaufstrombegrenzung GWS 24-230 JBV	PROFESSIONAL	GWS 26-180 JBV	GWS 26-230 JBV
		PROFESSIONAL	PROFESSIONAL
Bestellnummer 0 601 854 G.. 0 601 855 G.. 0 601 856 G..
Nennaufnahmeleistung* [W] 2 400 2 600 2 600
Abgabeleistung [W] 1 700 1 800 1 800
Leerlaufdrehzahl [min -1]	6 500 8 500 6 500
Schleifscheiben-Ø, max. [mm] 230 180 230
Schleifspindelgewinde	M 14	M 14	M 14
Gewicht ohne Netzkabel, ca. [kg]	5,2	5,2	5,2
Schutzklasse	☐ / II	☐ / II	☐ / II
Bitte die Bestellnummer ihrer Maschine beachten. Die Handelsbeziehungen einzeln Maschinen können varieren.
Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei umgebung Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,25 Ohm sind keine Störungen zu erwarten.
* Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben varieren.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 50 144.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 90 dB (A); Schalleistungspegel 103 dB (A).

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s² (1,7 m/s²).

Geräteelemente

Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen.

1 Gewinde Zusatzgriff (3x) 2 Spindel-Arretiertaste 3 Ein-/Ausschalter 4 Vibrationsdämpfung 5 Zusatzgriff 6 Schleifspindel 7 Schutzhaube 8 Justierschraube 9 Spannhebel 10 Aufnahmeflansch mit O-Ring 11 Schrupp-/Trennscheibe* 12 Spannmutter

13 Schnellspannmutter sds-clic 14 Klemmschraube 15 Codiernase 16 Schutzhaube Schleiftopf 17 Schleiftopf 18 Zweilochschlüssel für Spannmutter 19 Handschutz 20 Distanzscheiben 21 Gummischleifteller 22 Schleifblatt 23 Rundmutter 24 Topfbürste 25 Diamant-Trennscheibe 26 Führungsschlitten mit Absaugschutzhaube 27 Griffentriegelung 28 Griff 29 Trennschleifständer

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.

Schutzbrille und Gehörschutz tragen. Tragen Sie zur Sicherheit auch weitere Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze. ■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.

Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.

■ Leichtmetallstaub kann brennen oder explodieren. Arbeitsplatz stets sauber halten, weil Materialmischungen anders gefährlich sind.

■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. ■ Geräte, die im Freien verwendet werden, über einen Fehlerstrom-(FI-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden. ■ Beim Arbeiten das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Kabel immer nach hinten vom Gerät wegführen. Das Gerät vor dem Ablegen immer ausschalten und warten, bis das Gerät zum Stillstand gekommen ist. ■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf. Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden.

■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein. Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 7 montiert sein. Für Arbeiten mit dem Gummischleifteller 21 oder mit der Topfbürste 24/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 19 (Zubehör) zu montieren. ■ Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungsschlitten zu verwenden. ■ Asbesthaltiges Material darf nicht bearbeitet werden. Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden. Schleifwerkzeug vor Schlag, Stoß und Fett schützen. Das Gerät nur eingeschaltet gegen das Werkstück führen. Hände weg von rotierenden Schleifwerkzeugen. Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper weg fliegen.

■ Beim Schleifen von Metallen entstehen Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik. ■ Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten. Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 10 passen. Keine Reduzierstücke oder Adapter verwenden. ■ Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen. ■ Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten. Vorsicht! Schleifkörper läuft nach dem Ausschalten des Gerätes noch nach. Gerät nicht im Schraubstock festspannen. ■ Niemals Kindern die Benutzung des Gerätes gestatten. ■ Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

Schutzvorrichtungen montieren

Vor allen Arbeiten am Gerät Netzstecker ziehen. Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 7 montiert sein.

Schutzhaube mit Klemmschraube

Die Codiernase 15 an der Schutzhaube 7 stellt sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.

Die Klemmschraube 14 eventuell öffnen.

Die Schutzhaube 7 mit der Codiernase 15 in die Codiernut am Spindelhals des Gerätekopfes setzen und in die erforderliche Stellung (Arbeitsposition) drehen.

Die geschlossene Seite der Schutzhaube 7 muss stets zum Bediener zeigen.

Die Klemmschraube 14 festziehen.

Schutzhaube mit Schnellverschluss

Die Schutzhaube ist auf den Durchmesser des Spindelhalses vorjustiert. Falls erforderlich, kann die Spannkraft des Verschlusses durch Lösen oder Anziehen der Justierschraube 8 verändert werden. Dabei stets auf festen Sitz der Schutzhaube 7 auf dem Spindelhals achten.

Den Spannhebel 9 öffnen.

Die Schutzhaube 7 auf den Spindelhals des Gerätekopfes setzen und in die erforderliche Stellung (Arbeitsposition) drehen.

Zum Festklemmen der Schutzhaube 7 den Spannhebel 9 schließen.

Die geschlossene Seite der Schutzhaube 7 muss stets zum Bediener zeigen.

Zusatzgriff

Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein.

Den Zusatzgriff 5 abhängig von der Arbeitsweise am Gerätekopf einschrauben.

Vibrationsdämpfung

Die integrierte Vibrationsdämpfung 4 und der vibrationsdämpfende Zusatzgriff reduzieren auftretende Vibrationen gemäß EN 50 144 auf unter 2,5 m/s² und ermöglichen ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

Keinerlei Veränderungen an der Vibrationsdämpfung 4 und dem Zusatzgriff vornehmen. Beschädigte Teile nicht weiter verwenden.

Handschutz

Für Arbeiten mit dem Gummischleifteller 21 oder mit der Topfbürste 24/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 19 (Zubehör) zu montieren. Der Handschutz 19 wird mit dem Zusammengriff 5 befestigt.

Schleifwerkzeuge montieren

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.

Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösen der Schleifwerkzeuge die Schleifspindel 6 mit der Spindel-Arretiertaste 2 feststellen.

Die Spindel-Arretiertaste 2 nur bei stillstehender Schleifspindel betätigen!

Schrupp-/Trennscheibe

Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 10 passen. Keine Reduzierstücke oder Adapter verwenden.

Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.

Montage siehe Bildseite.

Die Spannmutter 12 aufschrauben und mit dem Zweilochschlüssel festziehen (siehe Abschnitt „Schnellspannmutter").

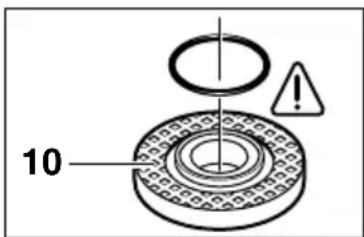

Im Aufnahmeflansch 10 ist um den Zentrierbund ein O-Ring (Kunststoffteil) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1600 210 039), bevor der Aufnahmeflansch 10 montiert wird.

Nach der Montage des Schleifwerkzeuges vor dem Einsatz prüfen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.

Fächerschleifscheibe (Schleifmocteller)

Je nach Anwendung ggf. die Schutzhaube 7 abnehmen und den Handschutz 19 montieren. Speziellen Aufnahmeflansch 10 (Zubehör, Bestell-Nr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 6 setzen. Die Spannmutter 12 aufschrauben und mit dem Zweilochschlüssel festziehen.

Gummi-Schleifteller 21

Je nach Anwendung ggf. die Schutzhaube 7 abnehmen und den Handschutz 19 montieren.

Bevor der Gummischleifteller 21 montiert wird, zuerst die 2 Distanzscheiben 20 auf die Schleifspindel setzen.

Montage siehe Bildseite.

Die Rundmutter 23 aufschrauben und mit dem Zweilochschlüssel festziehen.

Topfbürste 24/Scheibenbürste

Je nach Anwendung ggf. die Schutzhaube 7 abnehmen und den Handschutz 19 montieren.

Das Schleifwerkzeug muss sich soweit auf die Schleifspindel 6 aufschrauben setzen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindest fest anliegt. Mit Gabelschluss festziehen.

Schleiftopf

Beim Arbeiten mit Schleiftopfen spezielle Schutzhaube 16 verwenden.

Der Schleiftopf 17 sollte immer nur soweit aus der Schutzhaube 16 ragen, wie dies für den jeweiligen Bearbeitungsfall unbedingt erforderlich ist.

Die Schutzhaube 16 auf dieses Maß nachstellen.

Montage siehe Bildseite.

Die Spannmutter 12 aufschrauben und mit passendem gekröpftem Zweilochschlüssel 18 festziehen.

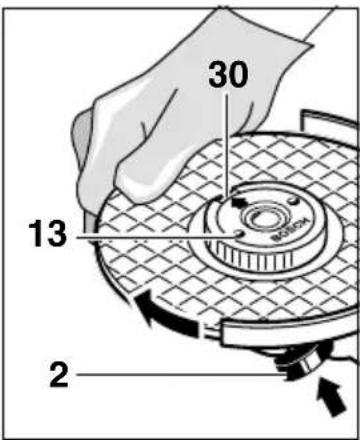

Schnellspannmutter SDS-elec

Anstelle der Spannmutter 12 kann die Schnellspannmutter 13 (Zubehör) verwendet werden. Schleifwerkzeuge lassen sich dann ohne Werkzeug montieren.

Die Schnellspannmutter 13 darf nur für Schrupp- und Trennscheiben verwendet werden.

Nur einwandfreie, unbeschädigte Schnellspannmutter 13 verwenden.

Beim Aufschrauben darauf achten, dass die beschriftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 30 zeigen.

Die Schleifspindel mit der Spindel-Arretiertaste 2 feststellen. Die Schnellspannmutter durch kräftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.

Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutter lässt sich durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen.

Eine festsitzende Schnellspannmutter nie mit einer Zange lösen, sondern Zweilochschlüssel verwenden. Den Zweilochschlüssel wie im Bild gezeigt ansetzen.

Zulässige Schleifwerkzeuge

Verwendet werden können alle in dieser Bedienungsanleitung genannten Schleifwerkzeuge.

Die zulässige Drehzahl [min^-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.

Deshalb stets die zulässige Drehzahl/Umfangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.

	max. [mm] [mm]			-1 [mm/s]
	D	b		d
b D	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
D	180	-	-	8 500	80
	230	-	-	6 500	80
b D	100	30 M	14 8 50	0 45

Inbetriebnahme

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 3 nach vorn schieben und anschließend drücken.

Zum Feststellen den Ein-/Ausschalter 3 in gedrücktem Zustand weiter vorschieben.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 3 loslassen bzw. drücken und loslassen.

Schalterausführung ohne Arretierung (länderspezifisch):

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 3 nach vorn schieben und anschließend drücken.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 3 loslassen.

Probelauf!

Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

Anlaufstrombegrenzung (Typ J)

Durch sanften Anlauf des Gerätes reicht eine 16-A-Sicherung aus.

Ein Gerät ohne Anlaufstrombegrenzung benötigt eine höhere Absicherung (mind. eine träge 16-A-Sicherung einsetzen).

Arbeitshinweise

■Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt. ■Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen, bevor sie abgekühlt sind.

Schruppschleifen

Mit Anstellwinkeln von 30° bis 40° erreicht man beim Schruppen das beste Ergebnis. Gerät mit mäßigem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen.

Niemals Trennscheiben zum Schruppen verwenden.

Fächerschleifscheibe (Schleifmopteller)

Mit der Fächerschleifscheibe (Zubehör) lassen sich auch gewölbte Oberflächen und Profile (Konturenschliff) bearbeiten.

Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleiftemperaturen.

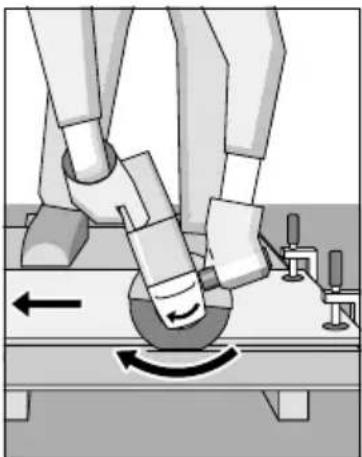

Trennschleifen

Beim Trennschleifen nicht drücken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeitenden Material angepasstem Vorschub arbeiten.

Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrücken abbremsen.

Wichtig ist die Richtung, in die man trennt.

Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird.

Trennschleifständer

Mit dem Trennschleifständer 29 (Zubehör) können Werkstücke längengleich im Winkel von 0 bis 45° zugeschnitten werden.

Die Sicherheits- und Arbeitshinweise in der entsprechenden Bedienungsanleitung des Trennschleifständers sind strikt zu beachten. Nur Original Bosch Trennschleifständer verwenden.

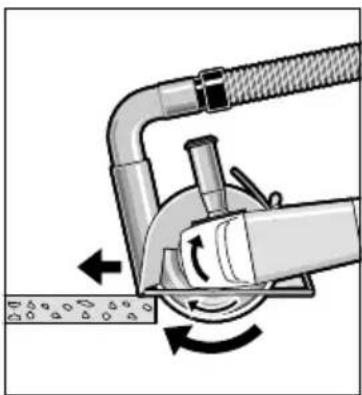

Trennen von Gestein

Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden.

Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Führungsschlitten 26 mit spezieller Absaugschutzhaube benutzen.

Das Gerät nur mit Staubabsaugung betreiben. Zusätzlich Staubschutzmaske tragen.

Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein.

Bosch bietet geeignete Staubsauger an. Das Gerät einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.

Das Gerät mit mäßigem, dem zu bearbeitenden Material angepasstem Vorschub schieben (Bild).

Beim Trennen entsprechend harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.

In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.

Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

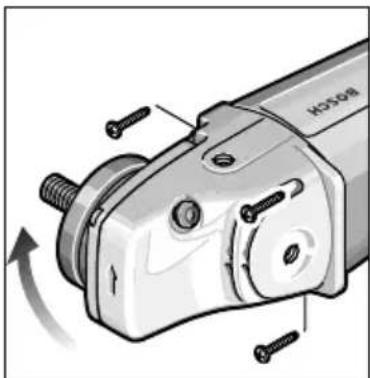

Gerätekopf drehen

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Der Gerätekopf lässt sich zum Gerätegehäuse in 90°-Schritten drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden; z. B. für Trennarbeiten mit Führungsschlitten 26/Trennschleifständer 29 (Zubehör) oder für Linkshänder.

rungsschlitten 26/Trennschleifständer 29 (Zubehör) oder für Linkshänder.

Die vier Schrauben ganz herausdrehen.

Den Gerätekopf vorsichtig und ohne vom Gehäuse abzunehmen in die neue Position drehen.

Die Schrauben wieder eindrehen und festziehen.

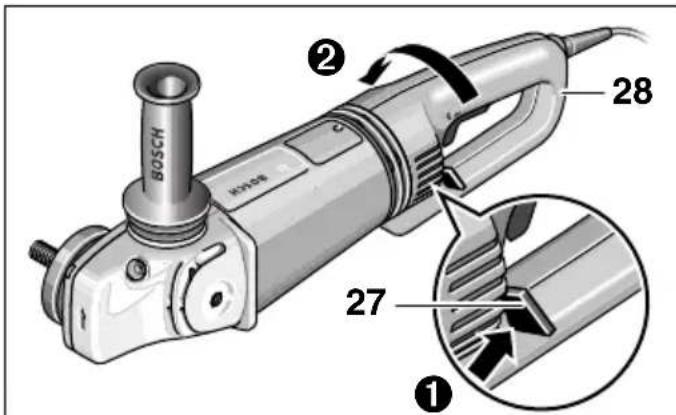

Gerätegriff drehen (GWS 24/26-180/230 (J)BV)

Der Griff 28 lässt sich zum Motorgehäuse jeweils um 90° nach links und nach rechts drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstigere Handhabungsposition gebracht werden; z. B. für Trennarbeiten mit Führungsschlitten/Trennschleifstand (Zubehör) und für Linkshänder.

Die Griffentriegelung 27 kräftig in Pfeilrichtung ziehen (1) und gleichzeitig den Griff 28 in die gewünschte Position drehen (2) bis er einrastet. Die Abbildung zeigt den Griff 28 um 90° gedreht.

Die Griffentriegelung 27 und der Ein-/Ausschalter 3 haben eine Sicherheitsverriegelung.

Das Gerät kann nicht eingeschaltet werden, solange der Griff 28 nicht in einer der drei möglichen Positionen eingerastet ist.

Der Griff 28 lässt sich nicht entriegeln, wenn der Ein-/Ausschalter 3 arretiert ist.

Wartung und Reinigung

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).

Wenn die schwingungsdämpfenden Elemente an der Vibrationsdämpfung 4 beschädigt sind, z. B. eingerissen, muss das Gerät zur Wartung an den Kundendienst geschickt werden (Anschrift siehe Abschnitt „Service und Kundenberater").

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Umweltschutz Service und Kundenberater

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

Service: 0180-3355499

Fax: [phone] / 20 22 37

Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Service: +41 (0)1 / 8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater 0800551155

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Tool Specifications
Angle Grinding GWS 21-180 HV	PROFESSIONAL	GWS 21-230 HV	GWS 24-180 BV
		PROFESSIONAL	PROFESSIONAL
Order number 0 601 851 B.. 0 601 852 B.. 0 601 853 B..
With residual current-limit control GWS	21-180 JHV	GWS 21-230 JHV	GWS 24-180 JBV
	PROFESSIONAL	PROFESSIONAL	PROFESSIONAL
Order number 0 601 851 G.. 0 601 852 G.. 0 601 853 G..
Rated input power* [W] 2 100 2 100 2 400
Output power [W] 1 350 1 350 1 700
No-load speed [rpm] 8 500 6 500 8 500
Grinding disc dia., max. [mm] 180	230	180
Grinder spindle thread	M 14	M 14	M 14
Weight without cable, approx. [kg]	4.4	4.4	5.2
Protection class	☐ / II	☐ / II	☐ / II
Angle Grinding GWS 24-230 BV	PROFESSIONAL	GWS 26-180 BV	GWS 26-230 BV
		PROFESSIONAL	PROFESSIONAL
Order number 0 601 854 B.. 0 601 855 B.. 0 601 856 B..
With residual current-limit control GWS	24-230 JBV	GWS 26-180 JBV	GWS 26-230 JBV
	PROFESSIONAL	PROFESSIONAL	PROFESSIONAL
Order number 0 601 854 G.. 0 601 855 G.. 0 601 856 G..
Rated input power* [W] 2 400 2 600 2 600
Output power [W] 1 700 1 800 1 800
No-load speed [rpm] 6 500 8 500 6 500
Grinding disc dia., max. [mm] 230	180	230
Grinder spindle thread	M 14	M 14	M 14
Weight without cable, approx. [kg]	5.2	5.2	5.2
Protection class	☐ / II	☐ / II	☐ / II

C +64 (0)9 / 47 86 158

Fax. +64 (0)9 / 47 82 914

Konformitätserklärung

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
