BEDIENUNGSANLEITUNG MAS 144 LiIon Meister Craft

5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 23 Abb. 6 Abb. 5

5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 31 – Lieferumfang

• Akku-Bohrschrauber• 1 Akku• Ladestation• Netzgerät• 2 Doppelbits 45 mm• Werkzeugkoffer• Betriebsanleitung• Garantieurkunde 2 – Technische Informationen Technische DatenMotor 14,4 V–...Drehzahl n I = 0–400 min II = 0–1200 min Drehmoment max. 25 NmBohr-ø-Holz 19mm- Aluminium 10 mmø max. 8 mmBohrfutter max. 10 mmAkku 14,4 V–.../1500 mAh ·4I(NCM)R19/66Ladegerät Typ JLH 081 850 370GPrim: 100–240V~/50–60 Hz/12 WSek: 18,5 V–.../370 mALadezeit ca. 3–5 hTechnische Änderungen vorbehalten.Lärmemission/Vibration Lärmemission

: 94 dB(A)Messunsicherheit:

beim Bohren in Metall a : < 2,5 m/s

Messunsicherheit K: 1,5 m/s Geräusch-/VibrationsinformationMesswerte ermittelt entsprechendEN 60745-1.Der angegebene Schwingungsemis -sionswert wurde nach einem genormtenPrüfverfahren gemessen und kann zumVergleich eines Elektrowerkzeugs miteinem anderen verwendet werden. Derangegebene Schwingungsemissionswertkann auch zu einer einleitenden Ein -

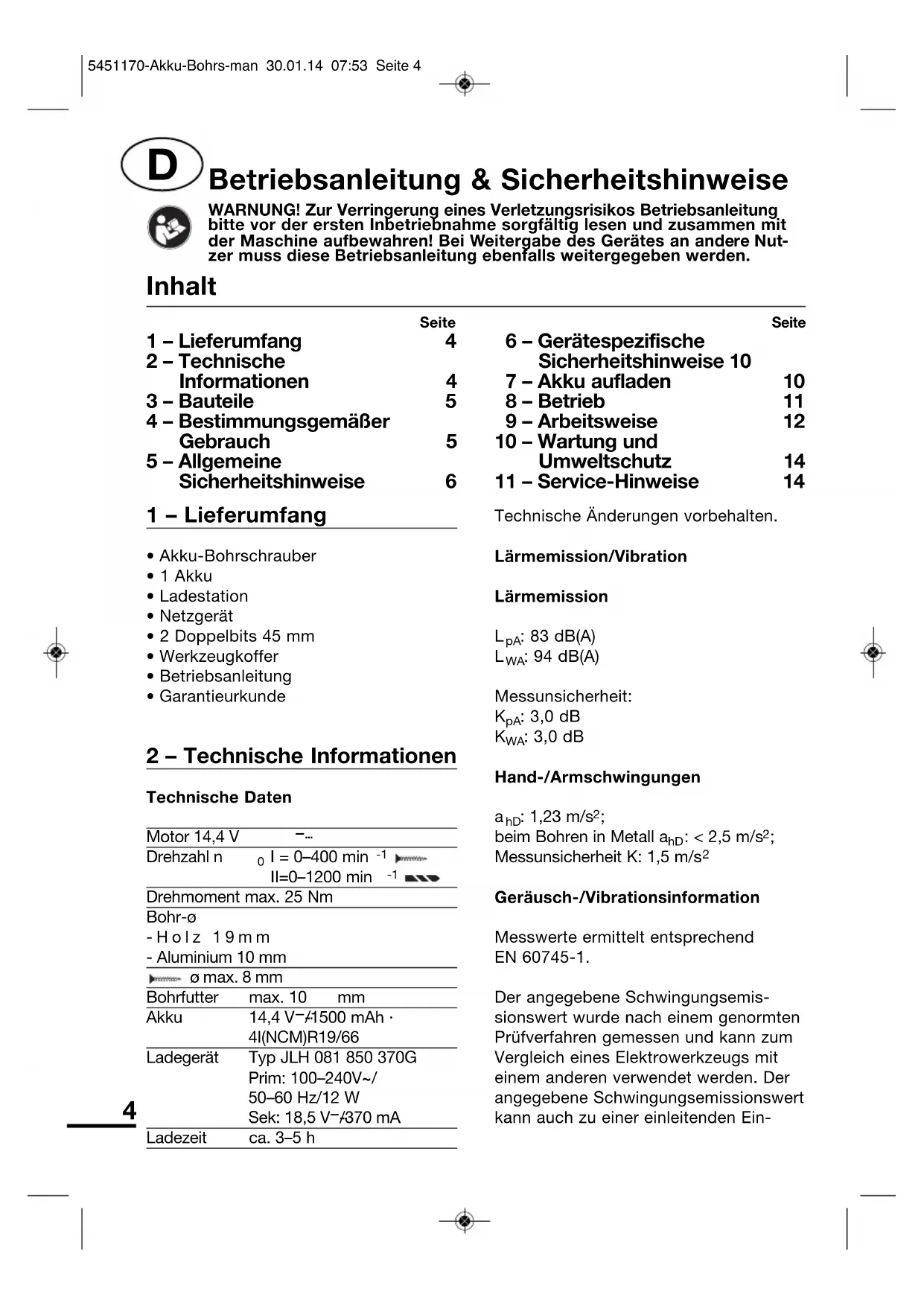

Betriebsanleitung & Sicherheitshinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanleitungbitte vor der ersten Inbetriebnahme sorgfältig lesen und zusammen mit der Maschine aufbewahren! Bei Weitergabe des Gerätes an andere Nut - zer muss diese Betriebsanleitung ebenfalls weitergegeben werden. Seite 1 – Lieferumfang 4 2 – Technische Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer Gebrauch 5 5 – Allgemeine Sicherheitshinweise 6 Seite 6 – Gerätespezifische Sicherheitshinweise 10 7 – Akku aufladen 10 8 – Betrieb 11 9 – Arbeitsweise 12 10 – Wartung und Umweltschutz 14 11 – Service-Hinweise 14 Inhalt 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 45 schätzung der Beeinträchtigung verwen - det werden. ACHTUNG! Der Schwingungs - emissionswert kann sich wäh - rend der Benutzung des Elektro werk - zeugs vom Angabewert unterschei - den, abhängig von der Art und Weise wie das Werkzeug verwendet wird. Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden. Hierbei erfolgt die Einschät - zung der Be ein trächtigung unter Be - rücksichtigung der tatsächlichen Nut - zungsbedingungen. (Dabei sind alle Anteile des Betriebs zyklus zu berück - sichtigen, d.h. auch Zei ten, in welchen das Werkzeug abgeschal tet ist und solche, in welchen es zwar ein geschal - tet ist, aber ohne Belastung läuft.) 3 – Bauteile 1 Bohrfutter 2 Drehmomenteinstellung 16+1 3 Ein-/Ausschalter 4 Rechts-/Linkslauf 5 Akku 6 Ladestation 7 Netzgerät 8 Ladestecker 9 Entriegelungstaste 10 SPEED-Schalter (1./2.Gang) 11 Magnetablage 12 Akku-Ladeanzeige 13 Ladekontroll-LED 14 LED-Arbeitslicht 15 2 Doppelbits 45 mm 4 – Bestimmungsgemäßer Gebrauch Bohren in Holz und Metall, Schrauben. Verwenden Sie Maschine, Ladegerät und Zubehör (Herstellerangaben be ach - ten!) nur für deren bestimmungs gemä - ßen Ein satzbereich! Alle anderen An - wendungen werden ausdrücklich aus - geschlossen. Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, sen - sori schen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf - sichtigt oder erhielten von ihr Anweisun - gen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit dem Gerät die nicht im Kapitel „bestimmungsgemäße Ver wendung“ genannt sind, gelten als eine nicht bestimmungsgemäße Ver - wendung. Verwendungen, für die das Elektro werk - zeug nicht vorgesehen ist, können Ge - fähr dungen und Verletzungen ver ursa - chen. Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen ist. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschäden sowie Personenschäden, die auf Grund einer Fehlanwendung entstanden sind, haftet der Benutzer des Gerätes. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantie - leistung. 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 56 Restrisiken: Die Betriebsanleitung zu diesem Elektro - werkzeug enthält ausführliche Hin weise zum sicheren Arbeiten mit Elektro werk - zeugen. Dennoch birgt jedes Elektro - werkzeug gewisse Rest risiken, die auch durch die vorhandenen Schutz vorrich - tungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro werk zeuge immer mit der notwendigen Vorsicht. Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz. Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Um gang mit dem jeweiligen Elektro - werkzeug ab! Entsprechende Maschi - nenkenntnis so wie umsichtiges Verhal - ten beim Arbei ten helfen bestehende Restrisiken zu minimieren. WARNUNG! Dieses Elektrowerk - zeug erzeugt während des Be - triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizi - nische Im plantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu verringern, empfehlen wir Perso nen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi - zini schen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si - cher heitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver - wen dete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeu ge (mit Netzkabel) und auf akkubetrie be ne Elektrowerkzeuge (ohne Netz ka bel). 1 Arbeitsplatzsicherheit a Halten Sie Ihren Arbeitsbereich sau - ber und gut beleuchtet. Unordnung und unbe leuchtete Arbeitsbereiche können zu Un fällen führen. b Arbeiten Sie mit dem Gerät nicht in ex plo sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro - werkzeuge er zeu gen Funken, die den Staub oder die Dämpfe ent zünden kön nen. c Halten Sie Kinder und andere Per - sonen während der Benutzung des Elektro werk zeugs fern. Bei Ab len - kung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit a Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 67 Stecker darf in keiner Weise ver än - dert werden. Verwenden Sie keine Adapterstecker ge meinsam mit schutzgeerdeten Geräten. Unverän - derte Stecker und passende Steckdo - sen verringern das Risiko eines elek - trischen Schlages. b Vermeiden Sie Körperkontakt mit geer de ten Oberflächen wie Rohren, Hei zungen, Herden oder Kühlschrän ken. Es besteht ein erhöhtes Risiko durch elek tri schen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen und Näs se fern. Das Eindringen von Was ser in ein Elektrogerät erhöht das Risiko eines elek trischen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, auf - zuhängen oder um den Stecker aus der Steckdose zu ziehen. Hal ten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich be we - genden Gerä teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elek trischen Schlages. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwenden Sie nur Ver längerungskabel, die auch für den Außen bereich zuge - lassen sind. Die Anwendung eines für den Außenbereich geeigneten Ver länge rungskabels verringert das Risiko ein es elektrischen Schlages. f Wenn der Betrieb des Elektro werk - zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ei - nen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz schal - ters vermindert das Risiko eines elek - trischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie da rauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektro werk zeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko hol oder Medikamen - ten ste hen. Ein Moment der Unacht - sam keit beim Ge brauch des Gerätes kann zu ernst haf ten Verletzungen führen. b Tragen Sie persönliche Schutzaus - rüs tung und immer eine Schutz - brille. Das Tragen persönlicher Schutzaus rüstung, wie Staub maske, rutschfeste Sicherheits schuhe, Schutz helm oder Gehörschutz je nach Art und Einsatz des Elektrowerk - zeuges ver rin gert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Ge rät einschalten. Ein Werkzeug oder ein Schlüs sel in einem sich dre - henden Ge räte teil kann zu Verletzun - gen führen. e Vermeiden Sie abnormale Körper - hal tung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 7Sie das Elektrowerkzeug in unerwar - te ten Situationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Hal ten Sie Haare, Kleidung und Hand schuhe fern von sich be we genden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön nen von sich bewegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auffang - ein rich tun gen montiert werden kön - nen, verge wissern Sie sich, dass diese ange schlos sen sind und rich - tig ver wendet werden. Das Ver wen - den dieser Einrichtungen ver ringert Gefährdungen durch Staub. 4 Verwendung und Behandlung des Elektrowerkzeuges a Überlasten Sie das Gerät nicht. Ver - wenden Sie für Ihre Arbeit das dafür be stimmte Elektrowerkzeug. Mit dem pas sen den Elek trowerkzeug arbeiten Sie besser und sicher er im angege be nen Leistungs be reich. b Benutzen Sie kein Elektrowerkzeug, des sen Schalter defekt ist. Ein Elek - tro werk zeug, das sich nicht mehr ein- oder aus schalten lässt, ist gefährlich und muss re pa riert werden. c Ziehen Sie den Stecker aus der Steck dose, bevor Sie Geräteein - stellungen vor nehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts maß nahme verhindert den unbeab sich tigten Start des Geräts. d Bewahren Sie unbenutzte Elektro - werk zeuge außerhalb der Reich - weite von Kin dern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht ver - traut sind oder diese Anwei sun gen nicht gelesen haben. Elektro - werkzeuge sind ge fährlich, wenn sie von uner fah renen Per so nen benutzt werden. e Pflegen Sie das Gerät mit Sorgfalt. Kon trollieren Sie, ob sich bewegen - de Geräte teile einwandfrei funktio - nieren und nicht klem men, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Ge rätes be - einträchtigt ist. Lassen Sie beschä - dig te Teile vor dem Einsatz des Ge - rätes re pa rie ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek tro werkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk zeuge mit scharfen Schneidkanten ver klem men sich selten und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zube hör, Einsatzwerkzeuge usw. entspre chend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vor ge schrie ben ist. Be - rücksichtigen Sie dabei die Arbeits - bedingungen und die auszu füh ren - de Tätigkeit. Der Gebrauch von Elek - tro werkzeugen für andere als die vor - ge sehen en Anwendungen kann zu gefähr lichen Situationen führen. 5 Verwendung und Behandlung des Akkuwerkzeugs a Laden Sie die Akkus nur in Ladege - rä ten auf, die vom Hersteller em p - fohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeig net ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 89 b Verwenden Sie nur die dafür vor ge - sehenen Akkus in den Elektrowerk - zeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen stän - den, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukon - takten kann Ver brennungen oder Feu er zur Folge haben. d Bei falscher Anwendung kann Flüssig keit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austreten - de Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. 6 Allgemeine Sicherheitshinweise für Akkuschrauber Service a Lassen Sie Ihr Gerät nur von qua lifizier tem Fachpersonal und nur mit Original-Ersatz teilen repa - rieren. Damit wird sicher gestellt, dass die Sicherheit des Geräts er halten bleibt. 7 Spezielle Sicherheitshinweise für Akkuschrauber a Halten Sie das Gerät nur an den iso lierten Griffflächen, wenn Sie Ar - beiten ausführen, bei denen das Ein satzwerkzeug verborgene Strom leitungen oder das eigene Netz ka bel treffen kann. Der Kontakt mit einer spannungsführenden Lei - tung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek trischen Schlag führen. 8 Sicherheitshinweise für Akku/ Lade ge räte a Halten Sie das Ladegerät von Re - gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla - ges. b Laden Sie die Akkus nur in Lade - geräten auf, die vom Hersteller em - pfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird. c Laden Sie keine Fremd-Akkus. Das La degerät ist nur zum Laden des mit - ge lieferten Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten be - steht Brand- und Explosionsgefahr. d Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. e Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Be - nutzen Sie das Ladegerät nicht, so - fern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhö hen das Risiko eines elektrischen Schla ges. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 910 g Bei falscher Anwendung kann Flüs - sigkeit aus dem Akku austreten. Ver - meiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab - spülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu sätz - lich ärztliche Hilfe in Anspruch. Aus - tretende Akkuflüssigkeit kann zu Haut - reizungen oder Verbrennungen führen. h Öffnen Sie den Akku nicht. Es be - steht die Gefahr eines Kurzschlusses. i Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen - einstrahlung, und Feuer. Es besteht Explosionsgefahr. j Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. k Bei Beschädigung und unsach ge - mä ßem Gebrauch des Akkus kön - nen Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Be - schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 6 – Gerätespezifische Sicherheitshinweise

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungsgemäßen Einsatzbe reich!

• Bevor Sie den Bohrschrauber aus der Hand legen, achten Sie auf den Still - stand aller beweglichen Teile.

• Häufiges Blockieren beim Schrauben oder Bohren vermeiden.

• Das Ladegerät nur an 100–240 V Wechsel strom anschließen.

• Bohrschrauberakku nur mit dem zu ge - hörigen Ladegerät laden.

• Ladegerät und Bohrschrauber vor Feuchtigkeit schützen. Nie in Wasser tauchen!

• Ladegerät nicht im Freien verwenden.

• Um die Akkus vor Schaden zu be wah - ren, sollten sie keinen Temperaturen von über 50 °C ausgesetzt werden. ACHTUNG! Die Kontakte an Akku und Ladegerät nicht kurz schlie - ßen!

• Beim Laden auf richtige Polung „+/–“ achten.

• Akku nicht in offene Flammen werfen.

• Die Anschlussleitung kann nicht er - setzt werden. Bei Beschädigung ist das Gerät fachgerecht zu entsorgen. 7 – Akku aufladen ACHTUNG! Dieser Akku- Bohr schrauber MAS 144 Li-Ion 4I(NCM)R19/66 darf aus schließ lich mit dem Ladegerät JLH 081 850 370G geladen werden. Das Lade gerät darf nur an einer Strom ver sorgung mit einer Wechselspan nung von 100–240 V~ und einer Fre quenz von 50–60 Hz betrieben werden. Jegliche Verwendung anderer Lade geräte, sowie die Verwendung des Lade gerätes JLH 081 850 370G an einer anderen Stromversorgung kann zu Personen- und Sachschäden führen. Lithium-Ionen-Akku-Technik Dieser neuartige Akku besitzt gegenüber herkömmlichen Ni-Cd-Akkus entschei - dende Vorteile:

• Kein Memory-Effekt, d.h. der Akku kann unabängig vom Ladezustand ohne Ka - 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 1011 pazitätsverlust jederzeit vor oder nach dem Einsatz nachgeladen werden.

• Extrem geringe Selbstentladung, daher auch nach längerer Lagerung einsatz bereit.

• Lange Lebensdauer Akku aus dem Elektrowerkzeug entnehmen und einsetzen Entriegelungstaste (9) am Akku (5) drü - cken. Den Akku nach vorn aus dem Elektrowerkzeug herausziehen (Abb. 2). Einsetzen des Akkus in umgekehrter Weise bis er hörbar einrastet. Akku in die Ladestation einsetzen und entnehmen Ladestation (6) gemäß Abb. 3 auf den Akku aufschieben bis er hörbar einras - tet. Zum Entnehmen die Entriegelungs - taste (9) am Akku drücken und die La - de station anziehen. Ladevorgang (Abb. 3) ACHTUNG! Der Akku ist werks - seitig nicht voll ge la den. Den Akku vor dem ersten Ge brauch aufladen. ACHTUNG! Die Arbeitstemperatur des Ladegerätes liegt zwischen 0 °C und 45 °C. Ladestecker (8) des Netzgerätes (7) an der Ladestation (6) anschließen. Netz - gerät an einer Steckdose (100–240 V~) an schließen. ACHTUNG! Die Angaben auf dem Netzgerät müssen mit den der Spannunsquelle übereinstimmen, ggf. beim örtlichen Stromversorger erfragen. Sobald der Netzkontakt hergestellt ist, leuchtet die Ladekontroll-LED (13) GRÜN. Akku in die Ladestation einsetzen. Während des Ladevorgangs wechselt die Kontroll-LED von GRÜN auf ROT. Sobald der Ladevorgang abgeschlossen ist, wechselt die Kontroll-LED von Rot auf GRÜN. ACHTUNG! Sollte nach dem Einsetzen eines soeben ge - brauchten Akkus die Ladekontroll- LED nicht sofort aufleuchten, so ist der Akku zu entnehmen und der Ladevorgang nach einigen Minuten neu zu starten. Die normale Ladezeit dauert ca. 3–5 Stun - den. Danach sorgt das Ladegerät für stän dige La dungserhaltung. Der Akku ist durch einen Ther moschutz vor Über la - dung geschützt – er kann daher auch über längere Zeit im Ladege rät blei ben ohne Schaden zu erleiden. Eine gleich blei bende Erwärmung von Ladegerät und Akku ist normal und keine Fehlfunktion. Eine we - sent lich verkürzte Betriebszeit des Akkus zeigt, dass dieser ersetzt werden muss. Hinweis: Die Reichweite eines Akkus wird durch seinen Ladezustand, die Häufigkeit der Anwendungen, das zu bearbeitende Material sowie durch den dabei zu er bringenden Kraftaufwand beeinflusst. Ein neuer Akku hat erst nach ca. 5 Lade- und Entladezyklen seine volle Leistungsfähigkeit erreicht. Sollte die Reichweite eines frisch auf ge - ladenen Akkus gegenüber eines neuen deutlich abnehmen, so ist der Akku verbraucht und sollte bald durch einen neuen ersetzt werden. Bitte dazu Kontakt 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 1112 mit der angegebenen Service-Station aufnehmen. Akku-Ladeanzeige (Abb. 7) Der Akku (5) verfügt über eine Akku- Ladeanzeige (12), die über den Lade - zustand des Akkus informiert. Durch Betätigung des Tasters (a) leuchten bis zu drei farbige Kontoll-LED’s (b) auf:

• ROT+GELB+GRÜN: Der Akku ist noch voll geladen

• ROT+GELB: Der Akku ist nur noch zur Hälfte geladen.

• ROT: Der Akku ist leer und muss wieder aufge laden wer den. Der Akku ist durch einen Thermoschutz vor Überladung geschützt – er sollte dennoch nach Beendigung der Ladezeit aus dem Ladegerät entnommen werden. Eine gleichbleibende Erwärmung von La - degerät und Akku während des La dens ist normal und stellt keine Fehlfunktion dar. TIPP! Es wird empfohlen, den Lade vor gang zusätzlich über eine elek trische Zeitschaltuhr zu steuern! 8 – Betrieb Alle handelsüblichen Schrauberbits, Bit - halter und Bohrer bis zu einem Durch - messer von 10 mm (nicht im Lieferum - fang) können in das Bohrfutter (1) ein ge - spannt werden (Abb. 4). Die Maschine verfügt über ein Schnell - spannbohrfutter. Damit können Sie das Zubehör im Handbetrieb schnell und ohne Bohrfutterschlüssel auswech seln (Abb. 5). Das Bohrfutter von Rechts-/ Links lauf-Maschinen ist stets mit einer Linksgewinde-Schraube fixiert. Diese ist vor einem Bohrfutterwechsel von vorn durch das Bohrfutter (1) hin - durch zu lösen. Linksgewinde-Schrau - ben las sen sich nur durch Rechtsdreh - ung lösen. Die Schrauber-Bits und Bohrer-Bits mit ei - ner Länge ab 45 mm können auch direkt in die Bitaufnahme eingesetzt werden (Abb. 5). Vor Inbetriebnahme Holzschrauben locker in die mit den Bohrer Bits vorgebohr ten Schraublöcher einsetzen. Maschinen schrauben leicht in das Gewinde eindreh en. Akku-Schrau - ben dreher mit einem passenden Bit oder Steck schlüs sel einsatz fest auf die Schraube setzen. Ein-/Ausschalten ACHTUNG! Überdrehungsgefahr durch zu tiefes Eindrehen von Schrauben. Schraubvorgang beob - ach ten und ggf. etwas früher ab - brechen und die Schraube mit einem Schrauben dreher festziehen. Probe - verschrau bungen durchführen!

• Einschalten: Ein-/Ausschalter (3) drücken: Der Schraub vorgang startet. Während des Schraubens den Schalter gedrückt halten.

• Ausschalten: Sobald die Schraube vollständig ein- oder ausgedreht ist, Ein-/Ausschalter loslassen. LED-Arbeitslicht (Abb. 9) Solange der Ein-/Ausschalter (3) ge - drückt ist, leuchtet das LED-Arbeits- 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 1213 licht (14) zum Ausleuchten dunkler Arbeitsbereiche. Das Arbeitslicht erlischt beim Loslassen des Ein-/Ausschalters. SPEED-Schalter (1./2.Gang) (Abb. 6) Mit dem SPEED-Schalter (10) lassen sich zwei unterschiedliche Drehzahl - bereiche wählen.

• Schalterstellung I: 0–400 min

für Schrauben ein- und ausdrehen

• Schalterstellung II: 0–1200 min

für Schrauben und Bohren Der zu wählende Drehzahlbereich wird vom jeweiligen Material und der geplan ten Tätigkeit bestimmt und ist durch Arbeiten an einem Probestück zu ermitteln. ACHTUNG! Umschaltung nur bei Motorstillstand vornehmen. 9 – Arbeitsweise Elektronische Drehzahlregulierung Durch die elektronische Drehzahlregu lie - rung (3) erreichen Sie, dass Sie die Dreh zahl stufenlos dem jeweiligen Arbeits vorgang anpassen können.

• Leichter Druck auf den Schalter (3) = geringe Drehzahl, um festsitzende Schrauben zu lösen.

• Schalter durchgedrückt = höchst - mögliche Drehzahl, zum Bohren. ACHTUNG! Vermeiden Sie, dass der Motor beim Bohren oder Schrau ben unter Belastung zum Still - stand kommt! Rechts-Links-Lauf Die Drehrichtung bestimmen Sie mit Hilfe des Schiebeschalters (4) oberhalb des Be triebsschalters. BITTE BEACHTEN! Dreh richtung nur bei stehendem Motor ver - ändern!

• Schrauben eindrehen: Schalter auf Pos. R schieben.

• Schrauben ausdrehen: Schalter auf Pos. L schieben. Drehstopp In der Mittelstellung des Rechts-/Links - lauf-Umschalters (4) ist die Drehspindel arretiert als Sicherheitsstellung bei Ar - beitspausen sowie beim Bit- und Boh - rer wechsel. In der Drehstoppfunktion kann das Elektrowerkzeug nicht über den Ein-/ Ausschalter nicht in Betrieb genommen werden. ACHTUNG! Umschaltung nur bei Motorstillstand vornehmen. Drehmoment-Einstellung Mit dem Wahlschalter der Drehmoment – Einstellung (2) kann das benötigte Drehmoment in 16 + 1 Stufen vorgewählt werden. In den Einstellungen 1 - 16 ist die 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 1314 Drehmomentbegrenzung des Elektro werk - zeuges aktiviert. Das heißt, bei richtiger Einstellung wird die Drehbewegung der Maschine hörbar gestoppt, sobald eine Schraube bündig mit dem Material eingedreht ist bzw. das zuvor eingestellte Drehmoment erreicht ist. Das richtige Drehmoment ist ab hän - gig vom Material und der Schrau ben - größe und sollte durch Probever - schraubungen ermittelt werden. Zum Herausdrehen von Schrauben bei Bedarf einen höheren Drehmoment wählen oder auf das Symbol „Bohren“ schalten. In der Einstellung „Boh - ren“ ist die Drehmoment-Einstellung deaktiviert. ACHTUNG! Um Schäden am Akku zu vermeiden, sollte der Ein-/Ausschalter nach dem auto ma - tischen Stopp des Elektrowerkzeuges nicht betätigt werden. Eventuell he - rausstehende Schrauben mit einem Schrauben mit einem Schrauben dre - her nachziehen. Magnetablage (Abb. 8) Das Elektrowerkzeug verfügt über eine prak tische Magnetablage (11). Auf ihr lassen sich Schrauben oder Bits kurz zeitig ablegen. 10 – Wartung und Umweltschutz Das Gehäuse nur mit einem feuchten Tuch reinigen – keine Lösungsmittel verwenden! Anschließend gut abtrock nen. Zur Kapazitätserhaltung empfehlen wir, den Akku alle zwei Monate ganz zu entladen und wieder aufzuladen. Nur volle Akkus lagern, daher von Zeit zu Zeit nachladen. Der Aufbewahrungsort muss trocken und frostsicher sein, die Umgebungstempe - ratur darf 40 °C nicht übersteigen. ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent - sprechend der Richt linie 2012/19 EU für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- und fach gerech ten Wieder verwer tung zu zu - führen. Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sam meln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ih rer Gemeinde ver wal tung. ACHTUNG! Bei batterie- oder akkubetriebenen Elektrogeräten sind die Batterien oder Akkus zu ent nehmen und entsprechend der gelten den Batterieverordnung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben! Bitte führen Sie nicht mehr brauchba - re Batterien und Akkus den dafür vorgesehenen Behältern örtlicher Sammelstellen oder des batteriever - treibenden Handels zu. 11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - anleitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• MeisterCRAFT-Geräte sind weitgehend war tung s frei, zum Reinigen der Ge häu - se ge nügt ein feuchtes Tuch. Zusätz - 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 1415 liche Hin wei se ent nehmen Sie bitte der Betriebsanleitung.

• MeisterCRAFT-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt um gehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere - paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrück - lich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorge - rufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaus tausch nicht unsere Original - teile bzw. von uns frei ge gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werk zeuge GmbH Kunden service oder einem autori sier - ten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen - deten Zubehörteile.

• Zur Vermeidung von Transport schä - den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an MeisterCRAFT- Geräten kosten günstig ausführen. 5451170-Akku-Bohrs-man 30.01.14 07:53 Seite 151 – Rozsah dodávky
