BEDIENUNGSANLEITUNG BAS 505 Precision METABO

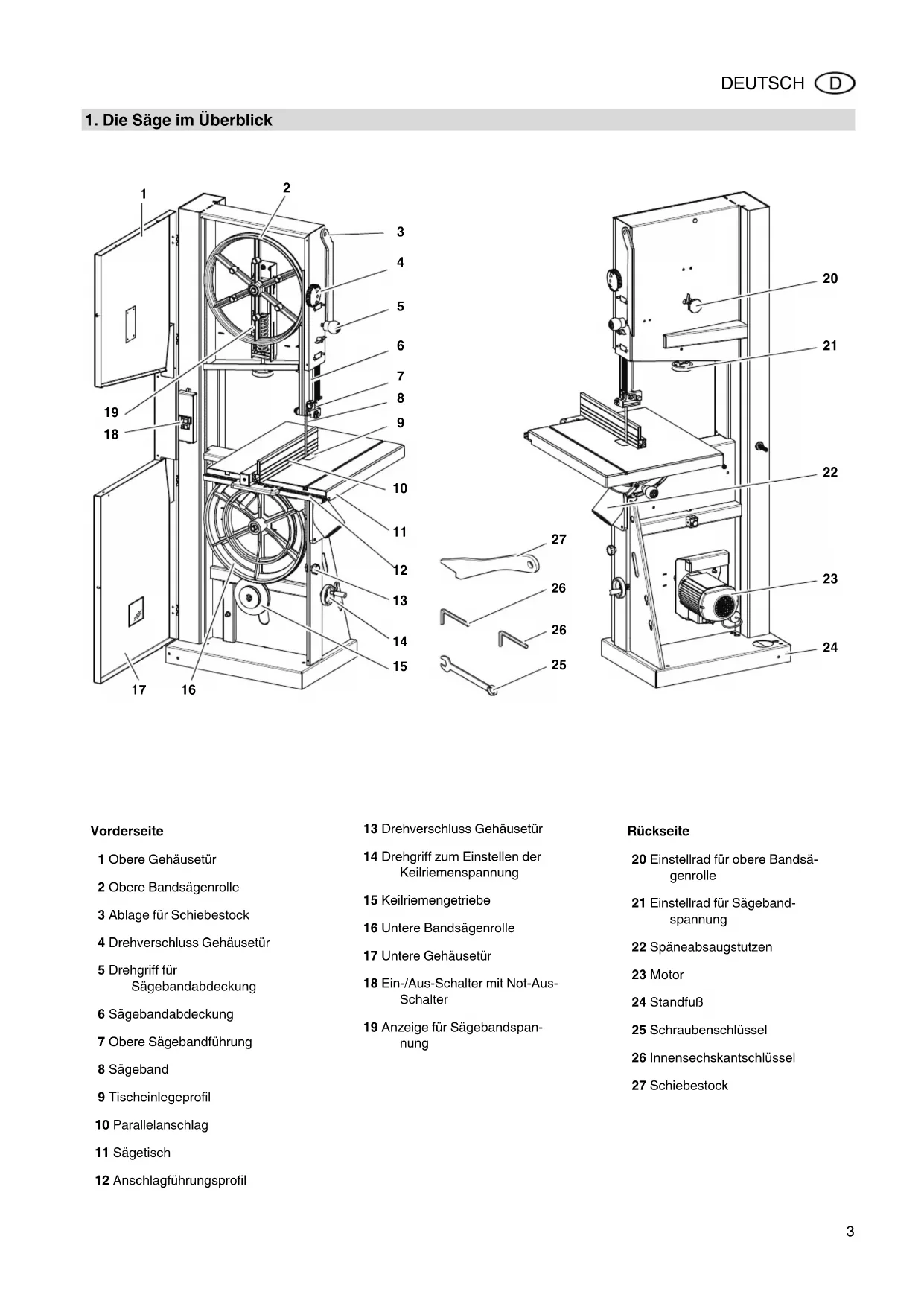

1. Die Säge im Überblick

Vorderseite 1 Obere Gehäusetür 2 Obere Bandsägenrolle 3 Ablage für Schiebestock 4 Drehverschluss Gehäusetür 5 Drehgriff für Sägebandabdeckung 6 Sägebandabdeckung 7 Obere Sägebandführung 8 Sägeband 9 Tischeinlegeprofil 10 Parallelanschlag 11 Sägetisch 12 Anschlagführungsprofil 13 Drehverschluss Gehäusetür 14 Drehgriff zum Einstellen der Keilriemenspannung 15 Keilriemengetriebe 16 Untere Bandsägenrolle 17 Untere Gehäusetür 18 Ein-/Aus-Schalter mit Not-Aus- Schalter 19 Anzeige für Sägebandspan- nung Rückseite 20 Einstellrad für obere Bandsä- genrolle 21 Einstellrad für Sägeband- spannung 22 Späneabsaugstutzen 23 Motor 24 Standfuß 25 Schraubenschlüssel 26 Innensechskantschlüssel 27 Schiebestock XA0046D6.fm Originalbetriebsanleitung DEUTSCH4 DEUTSCH

1. Die Säge im Überblick ............... 3

2. Zuerst lesen!............................... 4

3. Inbetriebnahme.......................... 4

4. Sicherheit.................................... 4

4.1 Bestimmungsgemäße

Verwendung ..................................4

4.2 Allgemeine Sicherheitshinweise....4

4.3 Symbole auf dem Gerät.................6

6. Das Gerät im Einzelnen............. 6

6.5 Anschlagführungsprofil

6.7 Späneabsaugung anschließen......9

7.1 Höhe der oberen Bandführung

8. Wartung und Pflege................. 11

8.1 Sägeband ausrichten ..................11

8.2 Obere Bandführung ausrichten ...11

8.3 Untere Bandführung

ausrichten....................................12

8.4 Kunststoffauflagen wechseln.......12

8.5 Tischeinlegeprofil wechseln ........12

8.6 Säge reinigen ..............................12

8.7 Maschine aufbewahren ...............13

12. Umweltschutz........................... 13

13. Probleme und Störungen........ 13

14. Technische Daten .................... 14

14.1 Lieferbare Sägebänder................14

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten: Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise. Diese Betriebsanleitung richtet sich an Personen mit technischen Grund- kenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. Bewahren Sie alle mit diesem Gerät gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf. Wenn Sie das Gerät einmal verlei- hen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit. Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beach- tet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Stromschlaggefahr! Warnung vor Personen- schäden durch Elektrizi- tät. Einzugsgefahr! Warnung vor Personen- schäden durch Erfassen von Körperteilen oder Kleidungsstücken. Achtung! Warnung vor Sach- schäden. Hinweis: Ergänzende Informationen. Zahlen in Abbildungen (1, 2, 3, ...) kennzeichnen Einzelteile; sind fortlaufend durchnummeriert; beziehen sich auf entsprechende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text. Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. Handlungsanweisungen mit beliebi- ger Reihenfolge sind mit einem Punkt gekennzeichnet. Auflistungen sind mit einem Strich gekennzeichnet.

Gefahr! Nehmen Sie die Säge erst dann in Betrieb, wenn die folgenden Vorbe- reitungen abgeschlossen sind: Säge befestigt; Sägetisch montiert und ausge- richtet; Keilriemenspannung geprüft; Sicherheitseinrichtungen über- prüft. Schließen Sie die Säge erst dann an das Stromnetz an, wenn alle hier genannten Vorbereitungen abge

schlossen sind! Andernfalls besteht die Gefahr, dass die Säge versehent- lich anläuft und schwere Verletzun- gen verursacht.

4.1 Bestimmungsgemäße

Verwendung Das Gerät ist nur für die Verwendung in trocknen Räumen vorgesehen. Eine Ver

wendung im Freien ist nicht zugelassen! Das Gerät ist geeignet für das Schneiden von Holz, holzähnlichen Werkstoffen und Kunststoffen. Runde Werkstücke dürfen nur mit geeig- neter Haltevorrichtung quer zur Längs- achse gesägt werden, da sie durch das umlaufende Sägeblatt verdreht werden können. Beim Hochkantsägen von flachen Werk- stücken muss ein geeigneter Anschlag- winkel zur sicheren Führung verwendet werden. Jede andere Verwendung gilt als bestim- mungswidrig. Für Schäden, die durch bestimmungswidrige Verwendung ent

stehen, übernimmt der Hersteller keine Verantwortung. Umbauten an diesem Gerät oder der Gebrauch von Teilen, die nicht vom Her

steller geprüft und freigegeben sind, kön- nen beim Betrieb zu unvorhersehbaren Schäden führen.

4.2 Allgemeine Sicherheits-

hinweise Beachten Sie beim Gebrauch dieses Gerätes die folgenden Sicherheits- hinweise, um Gefahren für Personen oder Sachschäden auszuschließen. Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapi- teln. Beachten Sie gegebenenfalls gesetzliche Richtlinien oder Unfall

verhütungs-Vorschriften für den Umgang mit Bandsägen.

Allgemeine Gefahren! Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe- reich kann Unfälle zur Folge haben. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie Inhaltsverzeichnis

DEUTSCH das Gerät nicht, wenn Sie unkonzen- triert sind. Berücksichtigen Sie Umgebungsein- flüsse. Sorgen Sie für gute Beleuch- tung. Vermeiden Sie abnormale Körper- haltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Benutzen Sie bei langen Werkstü- cken geeignete Werkstückauflagen. Benutzen Sie dieses Gerät nicht in der Nähe von brennbaren Flüssig- keiten oder Gasen. Das Gerät darf nur von Personen in Betrieb gesetzt und benutzt werden, die mit Bandsägen vertraut sind und sich der Gefahren beim Umgang jederzeit bewusst sind.

Personen unter 18 Jahren dürfen dieses Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen. Halten Sie Unbeteiligte, insbeson- dere Kinder, aus dem Gefahrenbe- reich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder das Netzkabel berühren. Überlasten Sie dieses Gerät nicht – benutzen Sie dieses Gerät nur im Leistungsbereich, der in den Techni

schen Daten angegeben ist.

Gefahr durch Elektrizität! Setzen Sie dieses Gerät nicht dem Regen aus. Benutzen Sie dieses Gerät nicht in feuchter oder nasser Umgebung. Vermeiden Sie beim Arbeiten mit diesem Gerät Körperberührung mit geerdeten Teilen (z.B. Heizkörpern, Rohren, Herden, Kühlschränken). Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.

Verletzungsgefahr an bewegli- chen Teilen! Nehmen Sie dieses Gerät nicht ohne montierte Schutzvorrichtungen in Betrieb. Halten Sie immer ausreichend Abstand zum Sägeband. Benutzen Sie gegebenenfalls geeignete Zuführhilfen. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen. Warten Sie, bis das Sägeband still steht, bevor Sie kleine Werkstückab

schnitte, Holzreste usw. aus dem Arbeitsbereich entfernen. Sägen Sie nur Werkstücke mit sol- chen Abmessungen, welche ein sicheres Halten beim Sägen ermög- lichen. Bremsen Sie das auslaufende Säge- band nicht durch seitlichen Druck ab. Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Strom

netz getrennt ist. Stellen Sie sicher, dass sich beim Einschalten (zum Beispiel nach War

tungsarbeiten) keine Montagewerk- zeuge oder losen Teile mehr im Gerät befinden. Wenn das Gerät nicht benutzt wird, ziehen Sie den Netzstecker.

Schnittgefahr auch bei stehen- dem Schneidwerkzeug! Benutzen Sie beim Wechsel von Schneidwerkzeugen Handschuhe. Bewahren Sie Sägebänder so auf, dass sich niemand daran verletzen kann.

Gefahr durch Rückschlag von Werkstücken (Werkstück wird vom Sägeband erfasst und gegen den Bediener geschleudert)! Verkanten Sie Werkstücke nicht. Sägen Sie dünne oder dünnwandige Werkstücke nur mit feinzahnigen Sägebändern. Benutzen Sie stets scharfe Sägebänder. Suchen Sie im Zweifel Werkstücke auf Fremdkörper (zum Beispiel Nägel oder Schrauben) ab. Sägen Sie nur Werkstücke mit sol- chen Abmessungen, welche ein sicheres Halten beim Sägen ermög- lichen. Sägen Sie niemals mehrere Werk- stücke gleichzeitig – auch keine Bün- del, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeband erfasst werden. Benutzen Sie zum Sägen von run- den Werkstücken eine geeignete Haltevorrichtung, so dass das Werk

stück nicht verdreht werden kann.

Einzugsgefahr! Achten Sie darauf, dass beim Betrieb keine Körperteile oder Klei- dungsstücke von rotierenden Bautei- len erfasst und eingezogen werden können (keine Krawatten, keine Handschuhe, keine Kleidungsstü

cke mit weiten Ärmeln; bei langen Haaren unbedingt ein Haarnetz benutzen). Niemals Werkstücke sägen, die fol- gende Materialien enthalten: Seile Schnüre Bänder Kabel Drähte

Gefahr durch unzureichende persönliche Schutzausrüstung! Tragen Sie einen Gehörschutz. Tragen Sie eine Schutzbrille. Tragen Sie eine Staubschutzmaske. Tragen Sie geeignete Arbeitsklei- dung. Bei Arbeiten im Freien ist rutschfes- tes Schuhwerk empfehlenswert.

Gefahr durch Holzstaub! Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verur

sachen. Arbeiten Sie nur mit Absauganlage. Die Absauganlage muss die in den Technischen Daten genannten Werte erfüllen. Achten Sie darauf, dass beim Arbei- ten möglichst wenig Holzstaub in die Umgebung gelangt: Ablagerungen von Holzstaub im Arbeitsbereich entfernen (nicht wegpusten!); Undichtigkeiten in der Absaugan- lage beseitigen; Für gute Belüftung sorgen.

Gefahr durch technische Ver- änderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind! Montieren Sie dieses Gerät genau entsprechend dieser Anleitung. Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betrifft ins- besondere: Sägebänder (Bestellnummern siehe "Technische Daten"); Sicherheitseinrichtungen (Bestell- nummern siehe Ersatzteilliste). Nehmen Sie an den Teilen keine Veränderungen vor.

Gefahr durch Mängel am Gerät! Pflegen Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften. Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigun- gen: Vor weiterem Gebrauch des Geräts müssen Sicherheitseinrich

tungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestim

mungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwand frei funkti-6 DEUTSCH onieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den ein

wandfreien Betrieb des Gerätes zu gewährleisten. Vor jedem Einschalten: Prüfung, ob Nachlauf des Sägeblattes länger als 10 Sekunden; bei längerem Nach

lauf Motor durch Elektrofachkraft ersetzen lassen. Beschädigte Schutzvorrichtungen oder Teile müssen sachgemäß durch eine anerkannte Fachwerk- statt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienst- werkstatt auswechseln. Benutzen Sie dieses Gerät nicht, wenn sich der Schalter nicht ein- und ausschal- ten lässt. Halten Sie Handgriffe trocken und frei von Öl und Fett.

Gefahr durch blockierende Werkstücke oder Werkstückteile! Wenn eine Blockade auftritt:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Handschuhe tragen.

4. Blockade mit geeignetem Werkzeug

4.3 Symbole auf dem Gerät

Gefahr! Missachtung der folgenden Warnun- gen kann zu schweren Verletzungen oder Sachschäden führen. Betriebsanleitung lesen. Netzstecker ziehen. Laufrichtung des Sägeban- des. Angaben auf dem Typenschild:

4.4 Sicherheitseinrichtungen

Obere Sägebandabdeckung Die obere Sägebandabdeckung (37) schützt vor versehentlichem Berühren des Sägebandes und vor herumfliegen- den Spänen. Damit die obere Sägebandabdeckung einen ausreichenden Schutz vor Berüh- rung des Sägebandes bieten, muss die obere Bandführung immer 3 mm Abstand zum Werkstück haben. Untere Sägebandabdeckung Die untere Sägebandabdeckung (38) schützt vor versehentlichem Berühren des Sägebandes unterhalb des Sägeti- sches. Die untere Sägebandabdeckung muss während des Betriebes montiert sein. Gehäusetüren Die Gehäusetüren (36) schützen vor dem Berühren der angetriebenen Teile im Inneren der Säge. Die Gehäusetüren sind mit einer Tür- sicherung ausgestattet. Diese schaltet den Motor ab, wenn eine Gehäusetür bei eingeschalteter Säge geöffnet wird. Die Gehäusetüren müssen während des Betriebs geschlossen sein. Schiebestock Der Schiebestock dient als Verlängerung der Hand und schützt vor versehentli

chem Berühren des Sägebandes. Der Schiebestock muss immer verwen- det werden, wenn der Abstand zwischen Sägeband und einem Parallelanschlag kleiner ist als 120 mm. Der Schiebestock muss in einem Winkel von 20 … 30 zur Oberfläche des Säge

tisches geführt werden. Wenn der Schiebestock nicht gebraucht wird, kann er an der Halterung an der Maschine eingehängt werden. Wenn der Schiebestock beschädigt ist, muss er ersetzt werden. Obere Bandführung nach ganz unten stellen. Überstehendes Zubehör abschrau- ben. Säge mit Hilfe einer zweiten Person transportieren. Zum Transport möglichst Original- verpackung benutzen.

Hinweis: In diesem Kapitel werden die wichtigsten Bedienelemente Ihres Gerä- tes kurz vorgestellt. Der richtige Umgang mit Ihrem Gerät ist im Kapitel "Bedienung" beschrieben. Lesen Sie das Kapitel "Bedienung", bevor Sie zum ersten Mal mit Ihrem Gerät arbeiten. Ein-/Aus-Schalter Einschalten = grünen Schalter (39) drücken. 28 Hersteller 29 Seriennummer 30 Gerätebezeichnung 31 Motordaten (siehe auch „Techni- sche Daten“) 32 CE-Zeichen – Dieses Gerät erfüllt die EU-Richtlinien gemäß Konfor

mitätserklärung 33 Entsorgungssymbol – Gerät kann über Hersteller entsorgt werden 34 Baujahr 35 Abmessungen zugelassener Säge- bänder

6. Das Gerät im Einzelnen7

DEUTSCH Ausschalten = roten Schalter (40) drücken. Bei Spannungsausfall wird ein Unter- spannungsrelais ausgelöst. Damit wird verhindert, dass das Gerät von allein anläuft, sobald wieder Spannung vorhan

den ist. Zum Wiedereinschalten muss der grüne Ein-Schalter erneut betätigt werden. Drehverschluss Gehäusetür Mit dem Drehverschluss (41) öffnen und schließen Sie die Gehäusetür. Gehäusetür öffnen:

1. Oberen Drehverschluss ca. eine

Umdrehung im Uhrzeigersinn dre- hen und unteren Drehverschluss ca. eine Umdrehung gegen den Uhrzei- gersinn drehen. Gehäusetür öffnet einen Spalt. Die Türsicherung wird aktiviert und schaltet den Motor ab.

Gefahr durch freiliegende Sägebänder und Bandsägenrollen! Wenn der Motor nach einer Umdre- hung nicht abschaltet oder die Tür sofort aufspringt, ist die Türsiche

rung oder das Schließsystem defekt. Säge außer Betrieb nehmen und von der Service-Niederlassung Ihres Lan

des reparieren lassen.

2. Drehverschlüsse weiter drehen.

Gehäusetür öffnet ganz. Gehäusetür schließen: Gehäusetür andrücken und oberen Drehverschluss gegen den Uhrzei

gersinn und unteren Drehverschluss im Uhrzeigersinn bis Anschlag dre

hen. Die Gehäusetür liegt vollständig am Gehäuse an. Einstellrad für Sägebandspannung Mit dem Einstellrad (42) kann bei Bedarf die Spannung des Sägebandes korrigiert werden: Drehen des Einstellrades im Uhrzei- gersinn erhöht die Spannung. Drehen des Einstellrades entgegen dem Uhrzeigersinn verringert die Spannung. Einstellrad für Neigung der oberen Bandsägenrolle Mit dem Einstellrad (43) kann die Nei- gung der oberen Bandsägenrolle bei Bedarf verändert werden. Durch Verstel

len der Neigung wird das Sägeband so ausgerichtet, dass es mittig auf den Kunststoffauflagen der Bandsägenrollen läuft: Drehen des Einstellrades im Uhrzei- gersinn = Sägeband läuft nach hin- ten. Drehen des Einstellrades gegen den Uhrzeigersinn = Sägeband läuft nach vorn. Einstellrad für Antriebsriemenspan- nung Mit dem Einstellrad (44) kann bei Bedarf die Spannung des Antriebsriemens korri- giert werden: Drehen des Einstellrades gegen den Uhrzeigersinn verringert die Span

nung; Drehen des Einstellrades im Uhrzei- gersinn erhöht die Spannung. Neigungsverstellung für Sägetisch Nach Lösen der Feststellschraube (46) kann der Sägetisch (45) stufenlos bis zu 20 gegen das Sägeband geneigt wer- den. Parallelanschlag Der Parallelanschlag (47) wird an der Vorderseite festgeklemmt. Der Parallel- anschlag kann sowohl links als auch rechts vom Sägeband montiert werden.

6.1 Sägetisch ausrichten

Der Sägetisch muss in zwei Ebenen aus- gerichtet werden seitlich, so dass das Sägeband genau in der Mitte des Tischeinlege

profils läuft; rechtwinklig zum Sägeband. Sägetisch seitlich ausrichten

1. Klemmhebel (48) und Sechskant-

Gefahr! Schnittgefahr besteht auch am ste- henden Sägeband. Benutzen Sie zum Lösen und Festziehen der Befesti- gungsschrauben ein Werkzeug, das Ihrer Hand einen ausreichenden Abstand zum Sägeband ermöglicht.

2. Vier Befestigungsschrauben (50)

3. Sägetisch so ausrichten, dass sich

das Sägeband in der Mitte des Tischeinlegeprofils befindet.

4. Vier Befestigungsschrauben (50)

5. Sechskantmutter (49) nur so weit

anziehen, bis sich der Sägetisch noch leicht schwenken lässt.

6. Klemmhebel (48) festziehen.

Sägetisch rechtwinklig ausrichten

1. Obere Bandführung ganz nach oben

stellen (siehe „Bedienung”).

2. Sägebandspannung kontrollieren

(siehe „Inbetriebnahme”).

3. Klemmhebel (48) lösen.

4. Mit Hilfe eines Winkels den Säge-

tisch rechtwinklig zum Sägeband ausrichten und den Klemmhebel (48) wieder festziehen.

5. Kontermutter (51) lösen und Endan-

schlagschraube (52) verstellen, bis die Endanschlagschraube das Sägengehäuse gerade berührt.

6. Kontermutter festziehen.

Für einen sicheren Stand muss die Säge auf einem stabilen Untergrund befestigt werden:

1. Untergrund mit 4 Bohrungen verse-

2. Schrauben von oben durch die

Grundplatte der Säge stecken und festschrauben.

6.3 Sägetisch montieren

1. Endanschlagschraube (53) an der

Unterseite des Sägetisches ein- schrauben.

2. Sägetisch über das Sägeband füh-

ren und auf die Sägetischführung auflegen.

3. Sägetisch mit je vier Schrauben (54)

und Scheiben an der Sägetischfüh- rung befestigen.

6.4 Sägeband spannen

Gefahr! Zu hohe Spannung kann zum Bruch des Sägebandes führen. Zu niedrige Spannung kann zum Durchrutschen des Antriebsrades und damit zum Stillstand des Sägebandes führen.

1. Obere Bandführung ganz nach oben

stellen (siehe „Bedienung“).

Mit dem Finger in der Mitte zwi- schen dem Sägetisch und der obe- ren Bandführung seitlich gegen das Sägeband drücken (das Säge

band darf sich nur um 1 bis 2

seitlich eindrücken lassen). Einstellung an der Anzeige für Sägebandspannung überprüfen. Die Skala zeigt die richtige Ein

stellung in Abhängigkeit von der Breite des Sägebandes.

3. Bei Bedarf die Spannung korrigie-

ren: Drehen des Einstellrades (55) im Uhrzeigersinn erhöht die Span- nung. Drehen des Einstellrades (55) entgegen dem Uhrzeigersinn ver- ringert die Spannung.

6.5 Anschlagführungsprofil

montieren Anschlagführungsprofil (56) mit vier Flügelschrauben und Unterlegschei- ben am Sägentisch befestigen.

6.6 Parallelanschlag montie-

ren Der Parallelanschlag kann sowohl links als auch rechts vom Sägeband montiert werden.

1. Parallelanschlag in die Anschlagfüh-

2. Klemmhebel (57) des Parallelan-

Gefahr! Einige Sägestaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verur- sachen: Arbeiten Sie in geschlosse- nen Räumen nur mit einer Späneab- sauganlage (Luftgeschwindigkeit am Absaugstutzen der Säge 20 m/s, Luftmenge 460m

Achtung! Ein Betrieb ohne Späneabsauganlage ist nur möglich: im Freien; bei kurzzeitigem Betrieb (bis max. 30 Betriebsminuten); mit Staubschutzmaske. Wenn keine Späneabsauganlage benutzt wird, sammeln sich Säge- späne an, die regelmäßig entfernt werden müssen. Späneabsauganlage oder Indust- riestaubsauger mit einem geeignetem Adapter an den Späneabsaugstutzen anschließen.

6.8 Sägeband wechseln

Gefahr! Schnittgefahr besteht auch am ste- henden Sägeband. Tragen Sie beim Wechsel des Sägebandes Hand- schuhe. Verwenden Sie nur geeignete Säge- bänder (siehe "Technische Daten").

1. Die vier Flügelschrauben lockern

und das Anschlagführungsprofil (58) für den Parallelanschlag abnehmen.

2. Gehäusetür öffnen.

3. Obere Bandführung (59) ganz nach

4. Rändelmutter (63) am Eingreifschutz

lösen und den Eingreifschutz in die unterste Position schieben.

5. Untere Sägebandabdeckung (60)

6. Einstellrad (62) lösen, bis das Säge-

7. Sägeband abnehmen und durch

den Spalt im Sägetisch, die Sägebandabdeckung an der oberen Bandführung (61), der unteren Sägebandabde- ckung (60) und die Bandführungen hindurchführen.

Gefahr! Zum Transport gespannter, breiterer Sägebänder geeignete Transportvor- richtung verwenden.

8. Neues Sägeband einführen. Auf die

korrekte Lage achten: Zähne zeigen zur Vorderseite (Türseite) der Säge.

9. Sägeband mittig auf die Gummiauf-

10. Einstellrad (62) wieder festdrehen,

bis das Sägeband nicht mehr abrutscht.

11. Sägeband spannen (siehe Kapitel

"Sägeband spannen").

12. Untere Sägebandabdeckung (60)

schließen und Eingreifschutz in die oberste Position oder bis zur Tisch- kante nach oben schieben und die Rändelmutter (63) festziehen.

13. Gehäusetür verschließen.

Sägeband ausrichten (siehe Kapitel "Sägeband ausrichten"); Bandführungen ausrichten (siehe "Wartung und Pflege"); Säge mindestens eine Minute zur Probe laufen lassen; Säge ausschalten, Netzstecker ziehen und Einstellungen erneut kontrollieren.

15. Anschlagführungsprofil (58) mit den

vier Flügelschrauben und Unterleg- scheiben am Sägetisch befestigen.

Gefahr! Elektrische Spannung Setzen Sie die Säge nur in trocke- ner Umgebung ein. Betreiben Sie die Säge nur an einer Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"): Netzspannung und -frequenz müssen mit den auf dem Typenschild des Gerätes angegebenen Daten überein- stimmen; Absicherung mit einem FI- Schalter mit einem Fehler- strom von 30 mA; Steckdosen vorschriftsmäßig installiert, geerdet und geprüft; Steckdosen bei Dreiphasen- Drehstrom mit Neutralleiter.

Hinweis: Wenden Sie sich an Ihr Energie- versorgungsunternehmen oder Ihren Elektroinstallateur, falls Sie Fragen haben, ob Ihr Hausanschluss diese Bedingungen erfüllt.

DEUTSCH Verlegen Sie das Netzkabel so, dass es beim Arbeiten nicht stört und nicht beschädigt werden kann. Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten. Verwenden Sie als Verlänge- rungskabel nur Gummikabel mit ausreichendem Querschnitt

, bei Ausführung mit Drehstrom-Motor: 5 x 1,5 mm

Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose.

Drehrichtungswechsel (nur bei Ausführung mit Drehstrom-Motor): Je nach Phasenbelegung ist es mög- lich, dass sich das Sägeband falsch- herum dreht. Dies kann dazu führen, dass das Werkstück beim Versuch zu Sägen weggeschleudert wird. Daher vor jeder Neuinstallation die Dreh

richtung prüfen. Bei falscher Drehrichtung muss der Anschluss von einer Elektrofachkraft geändert werden!

1. Nachdem die Säge mit allen Sicher-

heitseinrichtungen montiert ist, die Säge an das Stromnetz anschlie

2. Säge kurz ein- und sofort wieder

3. Drehrichtung des Sägebandes

beobachten: Das Sägeband muss sich im Schnittbereich von oben nach unten bewegen.

4. Wenn sich das Sägeband falschhe-

rum dreht, Netzkabel vom Anschluss an der Säge abziehen.

5. Elektroanschluss von einer Elekt-

rofachkraft ändern lassen!

Gefahr! Um das Risiko von Verletzungen so gering wie möglich zu halten, beach- ten Sie bei jeder Arbeit die folgenden Sicherheitshinweise: Verwenden Sie persönliche Schutzausrüstung: Staubschutzmaske; Gehörschutz; Schutzbrille. Sägen Sie immer nur ein Werk- stück gleichzeitig. Drücken Sie das Werkstück beim Sägen stets auf den Tisch. Verkanten Sie das Werkstück nicht. Bremsen Sie das Sägeband nicht durch seitlichen Druck ab. Sägen von bogenförmigen und unregelmäßigen Werkstücken: Werkstück fest auf dem Tisch halten und gleichmäßig vorschie

ben. Mit den Händen im sicheren Bereich bleiben. Benutzen Sie bei der Arbeit je nach Erfordernis: Schiebestock – wenn der Abstand Anschlagprofil – Sägeband 120 mm; Werkstückauflage – bei lan- gen Werkstücken, wenn diese nach dem Durchtrennen vom Tisch fallen würden; Späneabsaugvorrichtung; beim Schneiden von Kreisen eine Kreisschneidvorrichtung; beim Schneiden von kleinen Keilen eine Führungsvorrich

tung; beim Sägen von runden Werk- stücken eine geeignete Halte- vorrichtung, so dass das Werkstück nicht verdreht wer

den kann; beim Hochkantsägen von fla- chen Werkstücken einen geeigneten Anschlagwinkel, der verhindert, dass das Werk

stück umklappen kann. Kontrollieren Sie vor der Arbeit auf einwandfreien Zustand: Sägeband; obere und untere Sägeband- abdeckung. Tauschen Sie beschädigte Teile sofort aus. Nehmen Sie beim Sägen die rich- tige Arbeitsposition ein (die Sägezähne müssen zum Bedie- ner zeigen). Sägen Sie niemals mehrere Werkstücke gleichzeitig – auch keine Bündel, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn ein

zelne Stücke unkontrolliert vom Sägeblatt erfasst werden.

Einzugsgefahr! Keine weiten Kleidungsstücke, Schmuck oder Handschuhe tra- gen, welche durch rotierende Geräteteile aufgewickelt werden können. Bei langen Haaren, unbedingt ein Haarnetz benutzen. Niemals Werkstücke schneiden, an denen sich Seile, Schnüre, Bänder, Kabel oder Drähte befin

den oder die solche Materialien enthalten.

7.1 Höhe der oberen Band-

führung einstellen Die Höhe der oberen Bandführung (66) muss eingestellt werden: vor jedem Sägevorgang, zum Anpassen an die Werkstückhöhe (die obere Bandführung muss sich beim Sägen ca. 3 mm oberhalb des Werkstückes befinden); nach Veränderungen am Sägeband oder Sägetisch (z.B. Sägeband wechseln, Sägeband spannen, Sägetisch ausrichten).

Gefahr! Vor dem Einstellen der oberen Band- führung und der Sägetischneigung Gerät ausschalten und warten bis das Sägeband steht.

1. Schraube (65) lösen.

2. Obere Bandführung (66) mit dem

Drehgriff (64) auf die gewünschte Höhe stellen.

3. Schraube (65) wieder anziehen.

DEUTSCH Schnittgeschwindigkeit einstellen

1. Untere Gehäusetür öffnen.

2. Keilriemen durch Drehen der Spann-

kurbel gegen den Uhrzeigersinn lockern.

3. Keilriemen auf die entsprechende

Riemenscheibe am Antriebsrad (untere Bandsägenrolle) und auf die entsprechende Motorriemen

scheibe legen – Aufkleber auf der Innenseite der unteren Gehäusetür beachten.

Achtung! Der Keilriemen muss entweder auf den beiden vorderen oder auf den beiden hinteren Riemenscheiben lau- fen. Keilriemen niemals schräg aufle- gen! Keilriemen auf vorderen Riemen- scheiben = geringe Geschwindigkeit, hohes Drehmoment. Keilriemen auf hinteren Riemen- scheiben = hohe Geschwindigkeit, geringes Drehmoment.

4. Keilriemen durch Drehen der Spann-

kurbel im Uhrzeigersinn wieder spannen (der Keilriemen muss sich in der Mitte etwa 10 mm durchbie- gen lassen).

5. Untere Gehäusetür schließen.

1. Sägebandspannung kontrollieren

(siehe Kapitel "Sägeband spannen")

2. Bei Bedarf Sägetischneigung ein-

3. Parallelanschlag sowie Sägetischn-

eigung entsprechend der gewünsch- ten Schnittart wählen.

Gefahr durch Verkanten des Werkstückes! Beim Sägen mit Parallelanschlag und geneigtem Sägetisch muss der Paral

lelanschlag an der nach unten geneigten Seite des Sägetisches befestigt werden.

4. Obere Bandführung 3 mm oberhalb

des Werkstückes feststellen.

Hinweis: Vor dem Sägen des Werkstückes immer Probeschnitt durchführen und Ein- stellungen eventuell korrigieren.

5. Werkstück auf den Sägetisch aufle-

6. Säge einschalten.

7. Werkstück in einem Arbeitsgang

8. Säge ausschalten, wenn nicht unmit-

telbar weitergearbeitet werden soll.

9. Wenn nicht unmittelbar weitergear-

beitet werden soll: Sägebandspan- nung verringern und einen Hinweis am Gerät anbringen, dass die Säge

bandspannung vor dem nächsten Sägevorgang wieder eingestellt wer

den muss (siehe Kapitel "Sägeband spannen")

Gefahr! Vor allen Wartungs- und Reinigungs- arbeiten:

1. Gerät ausschalten.

2. Warten bis die Säge stillsteht.

3. Netzstecker ziehen.

Nach Wartungs- und Reinigungsar- beiten alle Sicherheitseinrichtungen wieder in Betrieb setzen und über

prüfen. Beschädigte Teile, insbesondere Sicherheitseinrichtungen, nur gegen Originalteile austauschen, da Teile, die nicht vom Hersteller geprüft und freigegeben sind, zu unvorhersehba

ren Schäden führen können. Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

Gefahr! Bei einer beschädigten Tischeinlage besteht die Gefahr, dass sich kleine Gegenstände, zwischen Tischein

lage und Sägeband verklemmen und das Sägeband blockieren. Tauschen Sie beschädigte Tischeinlagen sofort aus! Drehzahlverstellung Durch Umsetzen des Antriebsriemens kann die Bandsäge mit zwei Geschwin

digkeitsstufen (siehe „Technische Daten“) betrieben werden: 408 m/min für Hartholz, Kunststoffe und Nicht-Eisen-Metalle (mit ent

sprechendem Sägeband); 965 m/min für alle Holzarten.

Achtung! Der Antriebsriemen darf nicht schräg aufgelegt werden, da er sonst beschädigt wird.

8.1 Sägeband ausrichten

Wenn das Sägeband nicht mittig auf den Gummiauflagen transportiert wird, muss die Neigung der oberen Bandsägenrolle verstellt werden:

1. Feststellmutter (68) lösen.

2. Einstellschraube (67) drehen:

Einstellschraube (67) im Uhrzei- gersinn drehen, wenn das Säge- band mehr zur Vorderseite der Säge läuft. Einstellschraube (67) gegen den Uhrzeigersinn drehen, wenn das Sägeband mehr zur Rückseite der Säge läuft.

3. Feststellmutter (68) wieder festdre-

8.2 Obere Bandführung aus-

richten Die obere Bandführung besteht aus: einer Stützrolle (stützt das Säge- band von hinten), zwei Führungsrollen (führen das Sägeband seitlich). Diese müssen nach jedem Sägeband- wechsel und jeder Sägebandausrichtung neu ausgerichtet werden:

Hinweis: Kontrollieren Sie die Rollen regel- mäßig auf Verschleiß und ersetzen Sie bei Bedarf alle Rollen gleichzeitig. 965 m/min408 m/min

8. Wartung und Pflege

DEUTSCH Stützrolle einstellen

1. Sägeband gegebenenfalls ausrich-

2. Schraube (69) für Stützrolle (70)

3. Stützrolle ausrichten (Abstand Stütz-

rolle Sägeband = 0,5 mm – wenn das Sägeband von Hand bewegt wird, darf es die Stützrolle nicht berühren)

4. Schraube für Stützrolle wieder fest-

ziehen. Führungsrollen einstellen

1. Rändelmutter (72) lösen.

2. Führungsrollen (73) mit den Rändel-

schrauben (71) gegenüber dem Sägeband einstellen.

3. Bandsägenrolle einige Male per

Hand im Uhrzeigersinn drehen, um zu prüfen, ob sich die Führungsrol

len in der richtigen Position befinden – beide Führungsrollen sollen leicht am Sägeband anliegen.

4. Rändelmutter (72) wieder festzie-

hen, um die Rändelschraube (71) zu kontern.

8.3 Untere Bandführung aus-

richten Die untere Bandführung besteht aus: einer Stützrolle (stützt das Säge- band von hinten), zwei Führungsrollen (führen das Sägeband seitlich). Diese Teile müssen nach jedem Säge- bandwechsel und jeder Sägebandaus- richtung ausgerichtet werden.

Hinweis: Kontrollieren Sie Stützrolle und Führungsrollen regelmäßig auf Ver- schleiß und ersetzen Sie bei Bedarf beide Führungsrollen gleichzeitig. Grundausrichtung

1. Untere Gehäusetür öffnen.

2. Eingreifschutz in die untere Position

schieben und untere Sägebandab- deckung (74) öffnen.

3. Schraube (75) für untere Bandfüh-

4. Untere Bandführung so verschieben,

dass das Sägeband mittig zwischen den Führungsrollen (76) liegt.

5. Schraube (75) festziehen.

Stützrolle einstellen

1. Schraube (80) für Stützrolle lösen.

2. Stützrolle (81) ausrichten (Abstand

Stützrolle Sägeband = 0,5 mm – wenn das Sägeband von Hand bewegt wird, darf es die Stützrolle nicht berühren).

3. Schraube (80) für Stützrolle wieder

festziehen. Führungsrollen einstellen

1. Rändemutter (78) lösen.

2. Führungsrollen (77) mit den Rändel-

schrauben (79) gegenüber dem Sägeband anstellen.

3. Bandsägenrolle einige Male per

Hand im Uhrzeigersinn drehen, um zu prüfen, dass sich die Führungs- rollen in der richtigen Position befin- den – beide Führungsrollen sollen leicht am Sägeband anliegen.

4. Rändelmutter (78) wieder festzie-

hen, um die Rändelschraube zu kon- tern.

5. Untere Sägebandabdeckung (74)

6. Untere Gehäusetür schließen.

8.4 Kunststoffauflagen

wechseln Die Kunststoffauflagen regelmäßig auf Verschleiß kontrollieren. Kunststoffaufla- gen nur paarweise ersetzen:

1. Sägeband abnehmen (siehe „War-

2. Mit einem kleinen Schraubendreher

unter die Kunststoffauflagen fassen und diese abziehen.

3. Neue Kunststoffauflagen aufziehen

und Sägeband wieder aufsetzen.

8.5 Tischeinlegeprofil wech-

seln Das Tischeinlegeprofil muss gewechselt werden, wenn der Sägespalt beschädigt ist.

1. Tischeinlegeprofil (82) vom Säge-

tisch entfernen (von unten heraus- drücken).

2. Neues Tischeinlegeprofil einsetzen.

Gefahr! Niemals das Sägeband oder die Bandsägenrolle mit einer in der Hand gehaltenen Bürste oder Schaber berühren, wenn das Gerät in Betrieb ist! Vor allen Wartungs- und Reinigungs- arbeiten:

1. Gerät ausschalten.

2. Warten bis die Säge stillsteht.

3. Netzstecker ziehen.

1. Gehäusetür öffnen.

2. Sägespäne und Staub mit Bürste

oder Staubsauger entfernen.

3. Gehäusetür schließen.

8.7 Maschine aufbewahren

Gefahr! Bewahren Sie das Gerät so auf, dass es nicht von Unbefugten in Gang gesetzt werden kann und sich niemand am stehenden Gerät verletzen kann.

Achtung! Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbe

Achtung! Unbenutzte Sägebänder zusammen- legen und trocken lagern. Oberflächen des Sägetisches sau- ber halten – insbesondere Harzrück- stände mit einem geeigneten War- tungs- und Pflegespray (Zubehör) entfernen. Oberfläche des Sägetisches anschließend mit einem Gleitmittel (zum Beispiel Waxilit) behandeln. Für besondere Aufgaben erhalten Sie im Fachhandel folgendes Zubehör – die Abbildungen finden Sie auf der hinteren Umschlagseite: A Kreisschneideeinrichtung zum Schneiden von Kreisen mit einem Durchmesser von 120 bis

mm. Optimale Schnitte in Ver- bindung mit dem Bandsägeblatt für Kurvenschnitte. B Fahrgestell für den einfachen Transport. C Parallelanschlag für präzise lange Schnitte. D Winkelanschlag stufenlos von 90 bis 45 einstell- bar. E Präzisionsdreirollenführung gewährleistet optimale Führung des Sägebandes und sehr hohe Lebensdauer. F Bandschleifvorrichtung zum Nachbearbeiten von Schnitt- flächen. G Absaugadapter für 100er Stutzen. H Späneabsauganlage schont die Gesundheit und hält die Werkstatt sauber. I Gleitmittel WAXILIT für gute Gleitfähigkeit des Holzes auf dem Sägetisch. J Wartungs- und Pflegespray zum Entfernen von Harzrückstän- den und zum Konservieren der Metalloberflächen. K Gewebeband Körnung 80, 3380 x 25 (3 Stück) L Gewebeband Körnung 120, 3380 x 25 (3 Stück) M Bandsägeblatt A2 zum Sägen von NE-Metallen. N Bandsägeblatt A4 für kleinste Kurven und Radien. O Bandsägeblatt A6 zum Sägen von Holz, gerade Schnitte. P Bandsägeblatt A6 zum Sägen von Holz, Universal- schnitte. Q Bandsägeblatt A8 zum Sägen von Brennholz.

Gefahr! Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofach- kraft ausgeführt werden! Reparaturbedürftige Elektrowerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler. Das Verpackungsmaterial des Gerätes ist zu 100 % recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wert

voller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt wer

den können. Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

Gefahr! Vor jeder Störungsbeseitigung:

1. Gerät ausschalten.

2. Netzstecker ziehen.

3. Warten bis Sägeband steht.

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Motor läuft nicht Unterspannungsrelais wurde durch vorü- bergehenden Spannungsausfall ausge- löst: Erneut einschalten. Keine Netzspannung: Kabel, Stecker, Steckdose und Sicherung prüfen. Sägeband verläuft aus der Schnittli- nie oder läuft ab Sägeband läuft nicht richtig auf den Bandsägenrollen: Neigung der oberen Bandsägen- rolle verstellen (siehe "Wartung und Pflege"). Sägeband bricht Falsche Sägebandspannung: Sägebandspannung korrigieren (siehe "Inbetriebnahme"). Zu starke Belastung: Druck gegen das Sägeband verrin- gern. Falsches Sägeband: Sägeband ersetzen (siehe "Wartung und Pflege"): Kurvenschnitte = schmales Sägeband, gerade Schnitte = breites Sägeband. Sägeband verzogen Zu starke Belastung: Seitlichen Druck auf das Sägeband vermeiden. Säge vibriert Ungenügende Befestigung: Säge richtig auf geeignetem Unter- grund befestigen (siehe "Inbetrieb- nahme"). Sägetisch lose: Sägetisch ausrichten und befesti- gen. Motorbefestigung lose: Befestigungsschrauben überprüfen und ggf. festziehen. Späneabsaugstutzen verstopft Keine Absauganlage angeschlossen oder Absaugleistung zu gering: Absauganlage anschließen oder Absaugleistung erhöhen (Luftge- schwindigkeit 20 m/sec am Späne- absaugstutzen).

10. Lieferbares Zubehör

13. Probleme und Störungen14

14.1 Lieferbare Sägebänder

14. Technische Daten

WNB DNB Spannung V 230 (1~ 50 Hz) 400 (3~ 50 Hz) Nennstrom A 6,7 3,9 Absicherung A 10 (träge oder K-Automat) 10 (träge oder K-Automat) Schutzart IP 54 IP 54 Schutzklasse I I Leistung Aufnahmeleistung P1 Wellenleistung P2

Schnittgeschwindigkeit m/min 408/965 408/965 Sägebandlänge mm 3380 3380 Maximale Ausladung (Durchlassbreite) mm 440 440 Maximale Schnitthöhe mm 280 280 Maximale Sägebandbreite mm 25 25 Maximale Sägebanddicke mm 0,65 0,65 Abmessungen Gerät komplett mit Verpackung Länge Breite Höhe Gerät betriebsbereit (Sägetisch waagerecht) Länge Breite Höhe Sägetisch einzeln Länge Breite

Gewicht Gerät betriebsbereit (mit beiliegendem Zubehör) kg 133 133 Zulässige Betriebsumgebungstemperatur Zulässige Transport- und Lagertemperatur ° C ° C 0 bis + 40 0 bis +40 0 bis + 40 0 bis +40 Geräuschemissionswerte (DIN EN 1870-1*) im Leerlauf, A-Schall-Druckpegel L

A-Schall-Leistungspegel L

Unsicherheit K dB (A) dB (A) dB (A) 75,0 84,6 4,0 75,0 84,6 4,0 Geräuschemissionswerte (DIN EN 1870-1*) bei Bearbeitung, A-Schall-Druckpegel L

A-Schall-Leistungspegel L

• Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissi

onspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen, d.h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Informa

tion soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Verwendungszweck Abmessung mm Zahnteilung Bestellnummer NE-Metalle 3380 x15 x 0,5 A2 090 902 9210 Kurvenschnitte 3380 x 6,0 x 0,5 A4 090 902 9180 Holz – Gerade Schnitte 3380 x 25 x 0,5 A6 090 900 0416 Holz – Universalschnitte 3380 x 15 x 0,5 A6 090 902 9171 Brennholz 3380 x 25 x 0,5 A8 090 900 042415 ENGLISH

14. Technische gegevens...............50

14. Technische gegevens
