BEDIENUNGSANLEITUNG MAH 1500 P Meister Craft

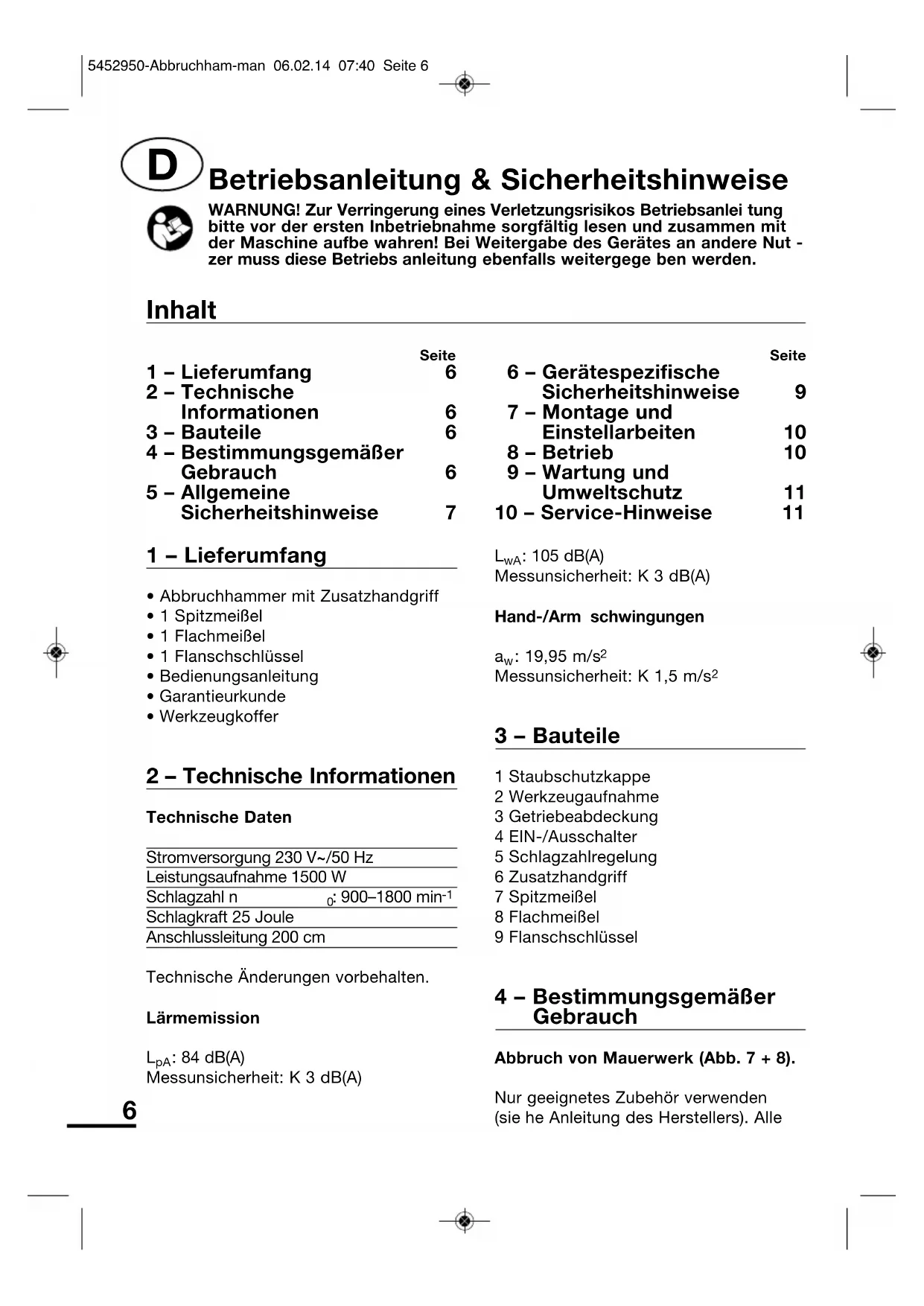

5452950-Abbruchham-man 06.02.14 07:40 Seite 51 – Lieferumfang

• Abbruchhammer mit Zusatzhandgriff• 1 Spitzmeißel• 1 Flachmeißel• 1 Flanschschlüssel• Bedienungsanleitung• Garantieurkunde• Werkzeugkoffer 2 – Technische Informationen Technische DatenStromversorgung 230 V~/50 HzLeistungsaufnahme 1500 WSchlagzahl n : 900–1800 min Schlagkraft 25 JouleAnschlussleitung 200 cmTechnische Änderungen vorbehalten.Lärmemission

: 84 dB(A)Messunsicherheit: K 3 dB(A)

: 105 dB(A)Messunsicherheit: K 3 dB(A)Hand-/Arm schwingungen

: 19,95 m/s Messunsicherheit: K 1,5 m/s

3 – Bauteile 1 Staubschutzkappe2 Werkzeugaufnahme3 Getriebeabdeckung4 EIN-/Ausschalter5 Schlagzahlregelung6 Zusatzhandgriff7 Spitzmeißel8 Flachmeißel9 Flanschschlüssel 4 – Bestimmungsgemäßer Gebrauch Abbruch von Mauerwerk (Abb. 7 + 8).Nur geeignetes Zubehör verwenden(sie he Anleitung des Herstellers). Alle

Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden. Seite 1 – Lieferumfang 6 2 – Technische Informationen 6 3 – Bauteile 6 4 – Bestimmungsgemäßer Gebrauch 6 5 – Allgemeine Sicherheitshinweise 7 Seite 6 – Gerätespezifische Sicherheitshinweise 9 7 – Montage und Einstellarbeiten 10 8 – Betrieb 10 9 – Wartung und Umweltschutz 11 10 – Service-Hinweise 11 Inhalt 5452950-Abbruchham-man 06.02.14 07:40 Seite 67 an deren Anwendungen werden aus - drück lich ausgeschlossen. Dieses Gerät ist nur zum Einatz im häuslichen Bereich bestimmt. 5 – Allgemeine Sicherheits - hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si - cherheitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An - weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie be ne Elektrowerkzeuge (ohne Netzkabel). Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin der) mit eingeschränkten physischen, senso - rischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beauf sichtigt werden, um sicherzu stellen, dass sie nicht mit dem Gerät spielen. 1 Arbeits platz si cherheit a Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord - nung und unbeleuchtete Arbeits be - reiche können zu Unfällen führen. b Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Per - sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablen - kung können Sie die Kon trolle über das Gerät verlieren. 2 Elektri sche Sicherheit a Der Anschlussstecker des Elek tro - werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen - den Sie keine Adapterste cker gemein sam mit schutzge erd e ten Elektro werk zeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektri - schen Schlages. b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä digte oder verwickelte Kabel 5452950-Abbruchham-man 06.02.14 07:40 Seite 78 erhöhen das Risiko eines elektrischen Schla ges. e Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge - lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlän - gerungskabels ver rin gert das Risiko eines elektrischen Schlages. f Wenn der Betrieb des Elektro - werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz - schalters vermindert das Risiko eines elektrischen Schla ges. 3 Sicher heit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men - ten stehen. Ein Moment der Unacht - samkeit beim Gebrauch des Elektro - werkzeugs kann zu ernsthaften Ver - letzungen führen. b Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz bril - le. Das Tragen persön li cher Schut z - aus rüstung, wie Staub maske, rutsch - feste Sicherheits schu he, Schutzhelm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver - ringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsich tigte lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil befin - det, kann zu Verletzungen führen. e Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen siche - ren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in unerwar - te ten Situ ationen besser kontrollieren. f Tragen Sie geeignete Kleidung. Tra - gen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe - gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den kön - nen, vergewissern Sie sich, dass diese angeschlossen sind und rich - tig verwendet wer den. Verwendung einer Staubab saugung kann Gefähr - dun gen durch Staub verringern. 4 Ver wen dung und Behandlung des Elektro werkzeuges a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich. 5452950-Abbruchham-man 06.02.14 07:40 Seite 89 b Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel - lungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek - tro werkzeuges. d Bewahren Sie unbenutzte Elek tro - werkzeuge außerhalb der Reich - weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele - sen haben. Elektrowerkzeuge sind ge fährlich, wenn Sie von unerfah renen Personen benutzt werden. e Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge - pfleg te Schneidwerkzeuge mit schar - fen Schneidkanten verklem men sich weniger und sind leichter zu führen. g Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Ar - beitsbedingungen und die auszu - führende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5 Service a Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparie - ren. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. b Wenn die Anschlussleitung beschädigt wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun den dienst vertreter ersetzt werden. 6 – Gerätespezifische Sicherheitshinweise

• Tragen Sie Gehör schutz. Die Ein - wirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Ver - letzungen führen.

• Die Maschine nur für deren bestim - mungs gemäßen Einsatzbereich ver - wenden.

• Während des Betriebes die Maschine im mer mit beiden Händen halten und einen sicheren Stand einnehmen.

• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern aus - gerüstet sein. 5452950-Abbruchham-man 06.02.14 07:40 Seite 910

• Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.

• Überzeugen Sie sich, bevor Sie in eine Wand bohren, dass sich an der Bohrstelle keine unter Putz verlegten Strom-, Wasser- oder Gasleitungen befinden.

• Kleine Werkstücke müssen so gesich - ert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen wer - den können.

• Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtge - brauch, Stecker aus der Steckdose ziehen.

• Anschlusskabel immer vom Wirkungs - bereich fern halten.

• Maschine nur ausgeschaltet an die Steck dose anschließen.

• Die Maschine immer mit Zusatzhand - griff verwenden.

• Personen unter 16 Jahren dürfen die Maschine nicht bedienen.

• Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten! 7 – Montage und Einstellarbeiten Werkzeugechsel (Abb 4+5) VORSICHT! Netzstecker ziehen! Der Abbruchhammer ist mit einer Werk - zeug aufnahme (2) ausgestattet, die für SDS max-Einsatzwerkzeuge geeignet ist. Eine solche Werkzeugaufnahme erlaubt einen schnellen Werkzeug wech - sel ohne Schlüssel. Vor dem Anbringen des Einsatz werk - zeugs die Kunststoffabdeckung der Werkzeug aufnahme nach hinten ziehen (Abb. 4). Nun das Werkzeug bis zum Anschlag in die Werkzeugaufnahme einsetzen. Kappe loslassen; sie schiebt sich nach vorne, und das Werkzeug wird von Stahlkugeln in der Werkzeugauf - nahme festgehalten. Durch Ziehen am Einsatzwerkzeug den sicheren Sitz in der Werkzeugaufnahme überprüfen. Das Werkzeug muss sich in der Werk - zeugaufnahme bewegen, darf sich jedoch nicht aus ihr lösen. Zum Entfernen des Einsatzwerkzeugs die Kunststoffabdeckung nach hinten ziehen. Das Werkzeug kann jetzt aus der Werk zeugaufnahme herausgezogen werden (Abb. 5). Bei Meißelarbeiten ist eine ständige mecha nische Reibung zwischen der Werk zeugaufnahme und dem Werkzeugschaft gegeben. Daher etwas Maschinenfett auf das Ende des Werkzeugschafts dünn auftragen. Justieren des Zusatzhandgriffs Bei Lieferung ist der Zusatzhandgriff (6) nach vorne geklappt. Vor der Benutzung den Griff je nach Arbeitssituation einstellen. Zur Sicherung des Griffs in der gewählten Position den Knopf am unteren Ende des Scharniers nach rechts drehen (Abb. 6). 8 – Betrieb Achten Sie darauf, dass die bei Ihnen vorhandene Netzspannung mit der auf dem Typenschild angegebenen Betriebs - spannung übereinstimmt. Stellen Sie 5452950-Abbruchham-man 06.02.14 07:40 Seite 1011 sicher, dass sich in dem abzubrechenden Mauerwerk oder Beton keine aktiven Versorgungsrohre oder spannungs - führenden Stromleitungen befinden. Ein-/Ausschalten (Abb. 2) Der EIN-/AUS-Schalter (4) befindet sich vor dem Zusatzhandgriff. Zum EIN SCHAL - TEN den Schalter nach rechts schieben, zum AUSSCHALTEN nach links. Einstellen der Schlagzahl (Abb. 3) Die Maschine ist mit einem stufenlos arbeitenden Schlagzahlregler (5) ausgestattet, der ein auf das jeweilige Material abgestimmtes Arbeiten erlaubt. Mit dem Schlagzahlregler lassen sich Frequenzen zwischen 900 und 1800 Schlägen pro Minute einstellen. Schlagzahl entsprechend dem jeweils zu bearbeitenden Material wählen. 9 – Wartung und Umweltschutz Reinigung Vor jeglichen Arbeiten an der Maschine den Netzstecker ziehen. Die Lüftungsschlitze immer sauber und frei von Fremdkörpern halten. Vor jeder Benutzung der Maschine das An schlusskabel auf Beschädigung über - prüfen und im Falle einer Beschä digung durch einen Fachmann ersetzen lassen. Gerät mit einem feuchten Lappen oder saugfähigen Tuch reinigen. Darauf achten, dass keine Flüssigkeiten in die Maschine gelangen. Staub, Abbruch - material und altes Fett regelmäßig von der Werkzeugaufnahme entfernen. Nach längerer Nichtbenutzung oder beim Einschalten der Maschine bei Tempera tu - ren unter dem Gefrierpunkt die Maschine einige Minuten lang im Leerlauf laufen lassen, damit sich das Schmiermittel innerhalb der Maschine verteilen kann. Die Fettfüllung des Getriebes sollte regelmäßig überprüft werden. Getriebeabdeckung (3) mit dem Flansch - schlüssel (9) abnehmen und bei Bedarf Fett nachfüllen. Nicht vollständig mit Fett füllen! Anschließend die Getriebe - abdeckung (3) wieder aufsetzen. Für sonstige Wartungs- und Reparatur - arbeiten, bei denen das Gehäuse geöffnet werden muss, sollte ein Fachmann herangezogen oder der Kundendienst kontaktiert werden. ACHTUNG! Nicht mehr brauch bare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind ent - sprechend der Richtlinie 2012/19 EU für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um welt- und fach gerech ten Wieder - verwer tung zu zu führen. Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung. 10 – Service-Hinweise

• Bewahren Sie die Maschine, Bedie- nungs an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1112

• MeisterCRAFT-Geräte sind weitgehend war tung s frei, zum Reinigen der Ge häu - se ge nügt ein feuchtes Tuch. Zusät z - liche Hin wei se ent nehmen Sie bitte der Bedie nungs an leitung.

• MeisterCRAFT-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte den - noch ein mal eine Funk tions stö rung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere pa - ra tur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemä e Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns freige - gebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH – Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä - den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an MeisterCRAFT- Geräten kosten günstig ausführen. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1213 1 – Rozsah dodávky
