| Technické vlastnosti | Meister Craft MAH 1500 P kladivo, výkon 1500 W, hmotnost 3,5 kg, frekvence úderů 4000 úderů/min. |
|---|---|
| Použití | Ideální pro vrtání do betonu, zdiva a dalších tvrdých materiálů. |
| Údržba a opravy | Pravidelně kontrolujte uhlíky, čistěte filtry a mazejte pohyblivé části. |
| Bezpečnost | Používejte ochranné brýle, rukavice a sluchátka proti hluku. Nepoužívejte ve vlhkém prostředí. |
| Obecné informace | 2letá záruka, dostupný poprodejní servis, uživatelská příručka v balení. |
Často kladené otázky - MAH 1500 P Meister Craft
Dotazy uživatelů ohledně MAH 1500 P Meister Craft
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kladivo ve formátu PDF zdarma! Najděte svůj návod MAH 1500 P - Meister Craft a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MAH 1500 P značky Meister Craft.

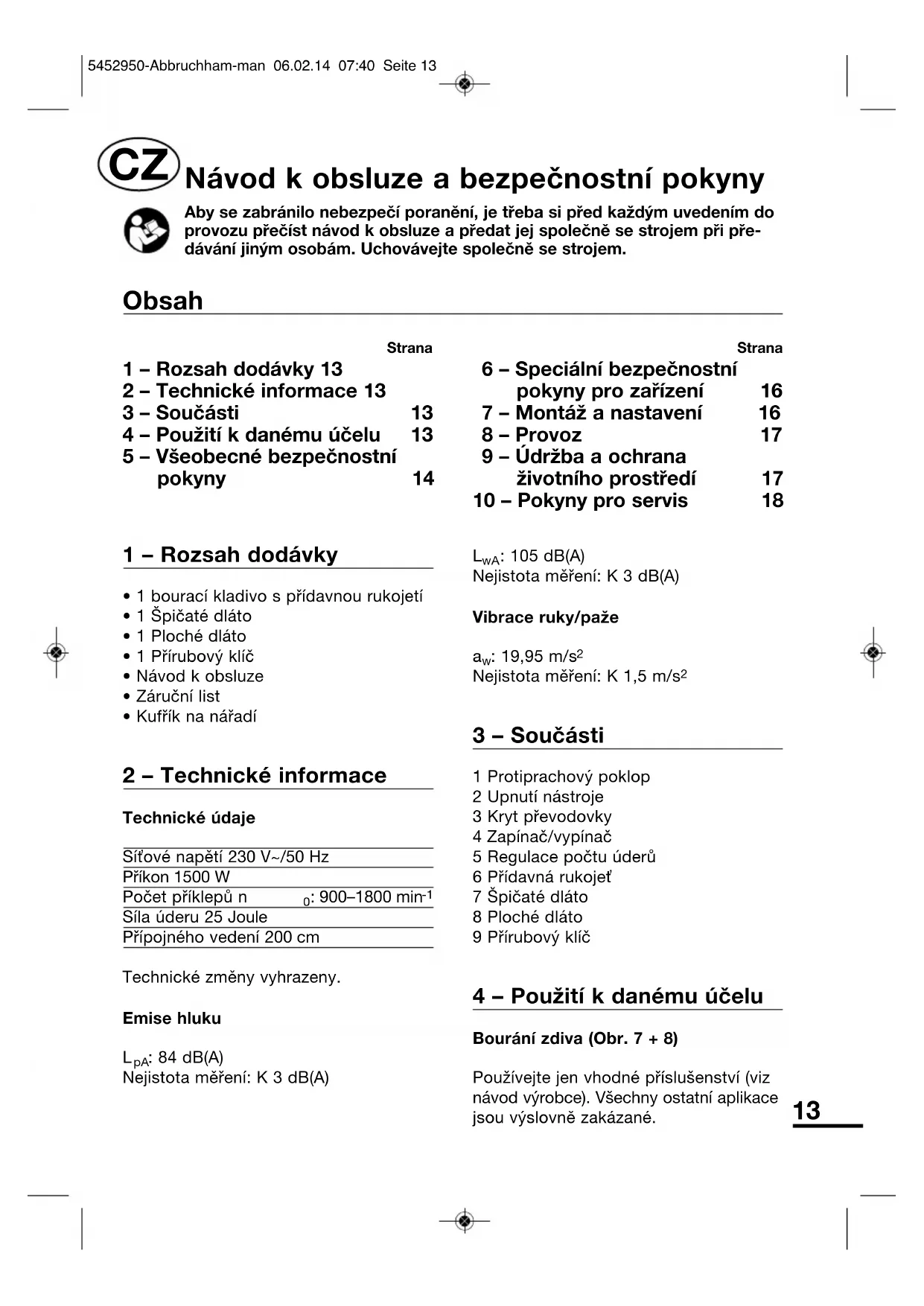

NÁVOD K OBSLUZE MAH 1500 P Meister Craft
- 1 bourací kladivo s přídavnou rukojetí• 1 Špičaté dláto• 1 Ploché dláto• 1 Přírubový klíč• Návod k obsluze• Záruční list• Kufřík na nářadí 2 – Technické informace Technické údajeSíťové napětí 230 V~/50 HzPříkon 1500 WPočet příklepů n : 900–1800 min Síla úderu 25 JoulePřípojného vedení 200 cmTechnické změny vyhrazeny.Emise hluku
: 84 dB(A)Nejistota měření: K 3 dB(A)
: 105 dB(A)Nejistota měření: K 3 dB(A)Vibrace ruky/paže
: 19,95 m/s Nejistota měření: K 1,5 m/s
3 – Součásti 1 Protiprachový poklop2 Upnutí nástroje3 Kryt převodovky4 Zapínač/vypínač5 Regulace počtu úderů6 Přídavná rukojeť7 Špičaté dláto8 Ploché dláto9 Přírubový klíč 4 – Použití k danému účelu Bourání zdiva (Obr. 7 + 8)Používejte jen vhodné příslušenství (viznávod výrobce). Všechny ostatní aplikacejsou výslovně zakázané. Návod k obsluze a bezpečnostní pokyny Aby se zabránilo nebezpečí poranění, je třeba si před každým uvedením doprovozu přečíst návod k obsluze a předat jej společně se strojem při pře-dávání jiným osobám. Uchovávejte společně se strojem. Strana 1 – Rozsah dodávky 13 2 – Technické informace 13 3 – Součásti 13 4 – Použití k danému účelu 13 5 – Všeobecné bezpečnostní pokyny 14 Strana 6 – Speciální bezpečnostní pokyny pro zařízení 16 7 – Montáž a nastavení 16 8 – Provoz 17 9 – Údržba a ochrana životního prostředí 17 10 – Pokyny pro servis 18 Obsah 5452950-Abbruchham-man 06.02.14 07:40 Seite 1314 Tento přístroj je určen pouze k používání v domácnosti, nikoli k průmyslovému použití. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí může zapříčinit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte veškeré podklady, v nichž jsou uvedeny bezpečnostní pokyny a instrukce, pro použití v budoucnu. Výraz „elektrický nástroj“, uvedený v bezpečnostních pokynech, platí pro elektrické nástroje, které jsou napájené ze sítě (se síťovým kabelem), a elektrické nástroje napájené z akumulátorů (bez síťového kabelu). Tento přístroj není určený k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a/nebo poznatků, kromě případů, pokud jsou pod dozorem osoby zodpovědné za jejich bezpečnost, nebo pokud obdrží pokyny týkající se používání přístroje. Děti musejí být pod dozorem, aby se zajistilo, že si s přístrojem nebudou hrát. 1 Pracoviště a Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům. b Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry. c Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. 2 Elektrická bezpečnost a Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem. b Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem. d Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro 5452950-Abbruchham-man 06.02.14 07:40 Seite 1415 venkovní prostředí snižuje riziko úrazu elektrickým proudem. f Pokud nelze zamezit provoz elektrického přístroje ve vlhkém prostředí, použijte ochranný vypínač proti chybnému proudu. Použitím ochranného vypínače proti chybnému proudu se sníží riziko zásahu elektrickým proudem. 3 Bezpečnost osob a Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním. b Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění. c Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy. d Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění. e Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat. f Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit. g Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. 4 Pečlivé zacházení a používání elektrického nářadí a Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit. c Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje. d Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1516 e Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím. f Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit. g Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. 5 Servis a Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. b Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení. 6 – Speciální bezpečnostní pokyny pro zařízení
- Noste vhodnou ochranu sluchu.
- Používejte nářadí jen k účelu, ke kterému bylo určeno.
- Během provozu držte nářadí vždy oběma rukama a zaujměte pevný postoj.
- Zásuvky ve venkovním prostředí musejí být vybaveny jističi před chybným proudem.
- Třísky nebo střepiny se nikdy nesmějí odstraňovat, dokud stroj běží.
- Předtím, než začnete vrtat do zdi, se přesvědčete, že se v místě vrtání nenacházejí pod omítkou žádná vedení elektrického proudu, vody nebo plynu.
- Malé obrobky se musejí zajistit tak, aby je při vrtání nemohl vrták unášet.
- Přede všemi pracemi na nářadí, v přestávkách v práci a když nářadí nepoužíváte, vytáhněte zástrčku ze zásuvky.
- Připojovací kabel mějte vždy z dosahu místa, na kterém pracujete.
- Připojujte nářadí do zásuvky jen tehdy, když je vypnuté.
- Používejte nářadí vždy s přídavnou rukojetí.
- Osoby mladší 16 let nesmějí stroj obsluhovat.
- Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím! 7 – Montáž a nastavení Vkládání nástrojů POZOR! Vytáhněte zástrčku ze síťové zásuvky. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1617 Bourací kladivo je vybaveno upínačem nástroje (2), který je vhodný pro nástrčné nástroje SDS max. Tento upínač nástroje umožňuje rychlou výměnu nástroje bez klíče. Před nasazením nástroje sáhněte plastový kryt upínače nástroje dozadu (Obr. 4). Nyní vložte nástroj až na doraz do upínače. Pusťte poklop; ten se posune dopředu a ocelové kuličky drží nástroj v upínači. Zatáhnutím za nástrčný nástroj zkontrolujte, jestli je v upínači bezpečně uložen. Nástroj se v upínači musí pohybovat, nesmí se však z něho uvolnit. K vyjmutí nástroje stáhněte plastový kryt dozadu. Nástroj se nyní může z upínače vytáhnout (Obr. 5). Při pracích s dlátem dochází k neustálému mechanickému tření mezi upínačem nástroje a stopkou nástroje. Proto tence namažte stopku nástroje troškou tuku na mazání strojů. Nastavení přídavné rukojeti Při dodávce je přídavná rukojeť (6) překlopená dopředu. Před použitím nastavte rukojeť podle pracovní situace. Pro zajištění rukojeti ve zvolené pozici otočte knoflíkem na spodním konci kloubového závěsu doprava (Obr. 6). 8 – Provoz Dbejte na to, aby vaše síťové napětí odpovídalo provoznímu napětí uvedenému na typovém štítku. Zajistěte, aby se v bouraném zdivu nebo betonu nenacházelo žádné zásobovací potrubí nebo elektrické vedení. Zapnutí a vypnutí (Obr. 2) Spínač ZAP/VYP (4) se nachází před přídavnou rukojetí. Pro ZAPNUTÍ posuňte spínač doprava, pro VYPNUTÍ doleva. Nastavení frekvence úderů (Obr. 3) Stroj je vybaven regulátorem s plynulou regulací počtu úderů (5), který umožňuje práci přizpůsobenou příslušnému materiálu. Regulátorem kmitočtu lze nastavit kmitočet od 900 do 1800 úderů za minutu. Zvolte počet úderů podle zpracovávaného materiálu. 9 – Údržba a ochrana životního prostředí Čištění Před jakoukoli prací na stroji vytáhněte síťovou zástrčku ze zásuvky. Větrací otvory je třeba neustále udržovat čisté a zbaveny cizích těles. Před každým použitím stroje zkontrolujte přívodní kabel, jestli není poškozený a v případě poškození jej dejte vyměnit odborníkem. Čistěte přístroj vlhkým hadříkem nebo savou utěrkou. Dbejte na to, aby se do stroje nedostaly žádné kapaliny. Prach, demoliční materiál a starý tuk je třeba z upínače nástroje pravidelně odstraňovat. Po delší době, kdy stroj nebyl používán nebo při zapnutí stroje při teplotách pod bodem mrazu, nechte stroj běžet několik minut naprázdno, aby se mohlo mazivo ve stroji rozdělit. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1718 Tuková náplň převodovky se má pravidelně kontrolovat. Kryt převodovky (3) sejměte přírubovým klíčem (9) a v případě potřeby doplňte tuk. Nenaplňujte zcela tukem! Nakonec kryt převodovky (3) opět nasaďte. Ostatním pracemi spojenými s údržbou a opravami, při kterých se musí kryt otevřít, pověřte odborníka nebo kontaktujte servisní službu. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 10 – Pokyny pro servis
- Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.
- Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.
- Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.
- Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.
- Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Werkzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.
- Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.
- I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny. 5452950-Abbruchham-man 06.02.14 07:40 Seite 1819 1 – Étendue des fournitures
