BEDIENUNGSANLEITUNG Nikkor AFS 50mm f1.4G NIKON

F4-Series, F90X/N90s*, F90-Series/N90*, F70-Series/N70*

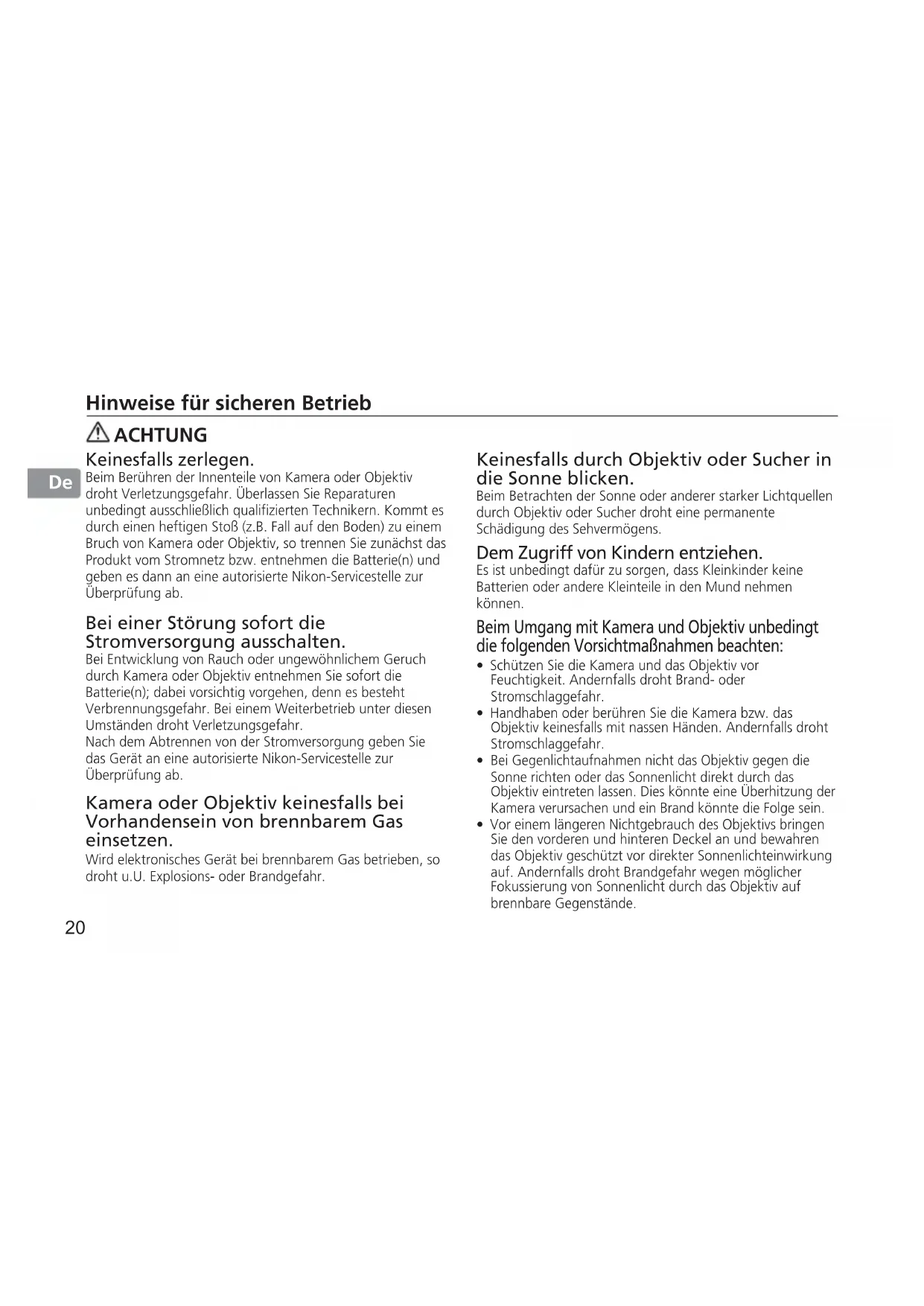

Hinweise für sicheren Betrieb ACHTUNG Keinesfalls zerlegen. Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen. Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr. Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Dem Zugriff von Kindern entziehen. Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können. Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.21

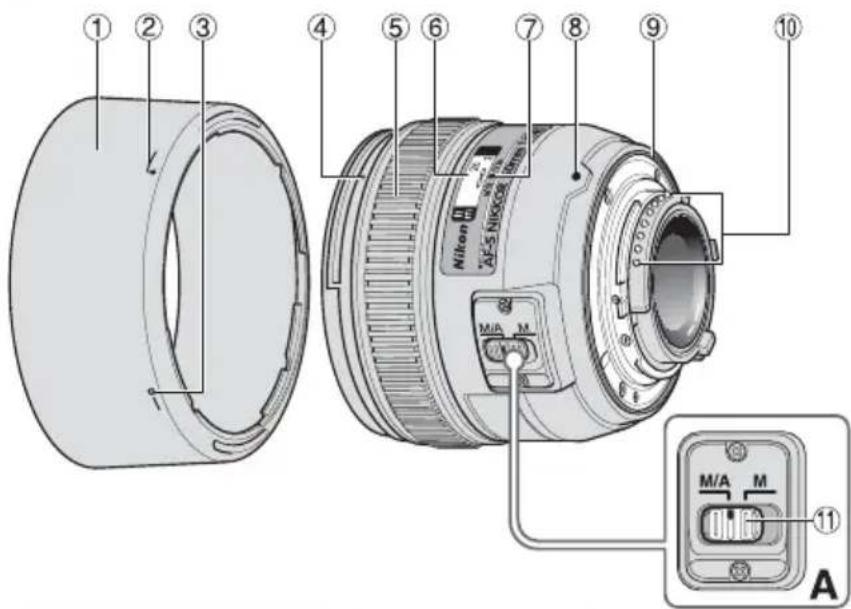

Gegenlichtblende (S.24)

Montagemarkierung der Gegenlichtblende (S.24)

Kontrollmarkierung der Gegenlichtblende (S.24)

Montagemarkierung für Gegenlichtblende (S.24)

Entfernungseinstellring (S.23)

Entfernungsskala (S.23)

Markierung für Entfernungsskala (S.23)

Dichtungsmanschette (S.25)

Fokussierschalter (S.23) ( ): Seitennummer22

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch zu Ihrer Kamera. KamerasAutofokusBelichtungssteuerung

SA M Nikon Digital-SLR-Kameras (Nikon FX/DX-Format)3 333 3F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S* 3 333 3F4-Serie, F90X, F90-Serie, F70-Serie

F3AF, F-601, F-501 Nikon MF Kameras (außer F-601M)—————3: Möglich : Nicht möglich*1 : P schließt die Automatik (AUTO) und Motivprogramme mit ein.*2 : Manuelle Belichtungssteuerung (M) nicht möglich. Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 50mm 1:1,4G entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut. Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, geräuscharm und praktisch verzögerungsfrei erfolgt. Mit dem Fokussierschalter

lässt sich mühelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.

• Eine besonders präzise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon- Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden.

Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objekten in Vorder- und Hintergrund. Wichtige Hinweise

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D7000 beträgt der Bildwinkel 31°30’ und der Brennweitenbereich entspricht 75 mm beim Kleinbildformat.23

Fokussierung (Abb.A) Stellen Sie den Fokusmodus-Schalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein. Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokussierschalter

am Objektiv auf M/A.

Der Autofokus ist aktiviert, aber Sie können manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen und in dieser Position gedrückt halten und dabei den separaten Entfernungseinstellring

drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.

Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Scharfeinstellung zum Autofokusbetrieb zurückwechseln möchten. Kameras Fokussteuerung (Kamera) Fokussteuerung (Objektiv) M/A M Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

Autofokus mit Priorität der manuellen Scharfeinstellung Manueller Fokus (Elektronische Einstellhilfe verfügbar.)

Manueller Fokus (Elektronische Einstellhilfe verfügbar.) F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601 M, F-401x, F-401s, F-401

Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601 M.) Tiefenschärfe

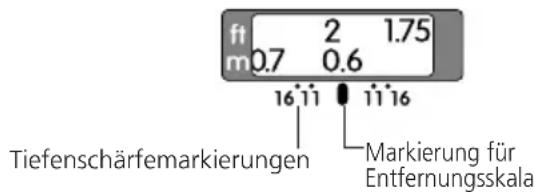

Die ungefähre Tiefenschärfe kann über die Tiefenschärfeskala ermittelt werden.

Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im Sucher beurteilt werden.

Weitere Informationen finden Sie auf S. 114. Blendeneinstellung Stellen Sie die Blende an der Kamera ein. Markierung für Entfernungsskala Tiefenschärfemarkierungen24

Integriertes Blitzgerät und Abschattung

• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

Unter Vignettierung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Aufnahmedistanz, vom Objektivtubus verdeckt wird.

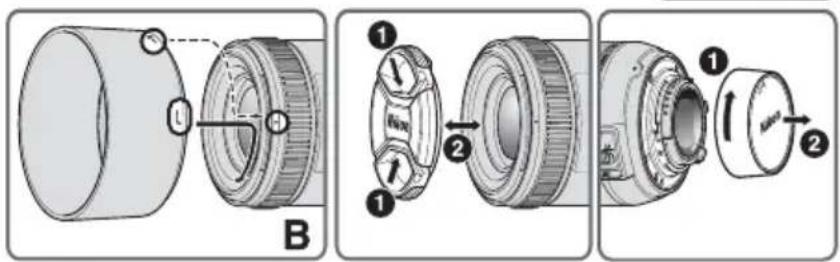

Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende Richten Sie die Montagemarkierung der Gegenlichtblende ( , eine der beiden Markierungen) 2 an der Gegenlichtblende und die Montagemarkierung für die Gegenlichtblende 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

• Achten Sie darauf, die Montagemarkierung für die Gegenlichtblende und die Kontrollmarkierung der Gegenlichtblende

aneinander auszurichten.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u.U. einen Teil des Motivs ab.

Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Montagemarkierung der Gegenlichtblende ( )) und nicht an den äußeren Kanten fassen.

Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden. Abnehmen der Gegenlichtblende Die Gegenlichtblende zum Lösen an der Basis fassen (in der Nähe der Blendenbefestigungsmarkierung) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen. Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt: Einstellscheibe EC-B

: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.25

Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.

• Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui müssen der vordere und der hintere Deckel aufgesetzt sein.

Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

: Nicht verfügbar Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben. Wichtige Hinweise

• Bei der Nikon F6 muss bei Benutzung einer anderen Scheibe als B oder E in der Individualfunktion “Andere Scheibe” gewählt werden. Details dazu finden Sie im Benutzerhandbuch der Kamera.

• Bei der F5 können die Einstellscheiben EC-B, EC- E, B, E, J, A, L nur mit Matrixmessung verwendet werden.

• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras. Pflege des Objektivs

• Halten Sie die CPU-Kontakte 0 stets sauber und schützen Sie sie vor Beschädigung.

• Bei einer Beschädigung der Dichtungsmanschette 9 sollten Sie das Objektiv beim nächsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-26

Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss (58mm) LC-58

• Hinterer Objektivdeckel

• Bajonett-Gegenlichtblende HB-47

• Objektivbeutel CL-1013 Optionales Zubehör

• 58-mm-Schraubfilter Technische Daten Objektivtyp: AF-S NIKKOR Objektiv Typ G mit integrierter CPU und Nikon- Bajonettfassung Brennweite: 50mm Lichtstärke: 1 : 1,4 Optischer Aufbau: 8 Linsen in 7 Gruppen Bildwinkel: Analoge Nikon-Spiegelreflexkameras für das Kleinbildformat und digitale Nikon Spiegelreflexkameras mit FX- Format: 46° Digitale Nikon-Spiegelreflexkameras mit DX-Format: 31°30’ Nikon-Spiegelreflexkameras für das IX240-System: 38° Entfernungsdaten: Übermittlung an die Kamera Fokussierung: Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs- Einstellring Entfernungsskala: Unterteilt in Meter und Fuß, von 0,45 m bis Unendlich (

Naheinstellgrenze: 0,45 m von der Sensorebene gemessen Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: 1,4 bis 16 Belichtungsmessung: Offenblendenmessung Filtergewinde: 58 mm (P = 0

75 mm) Abmessungen: ca. 73,5 (Durchm.) x 54 mm (Länge ab Bajonettauflage) Gewicht: ca. 280 g Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.27
