MANUALE UTENTE Nikkor AFS 50mm f1.4G NIKON

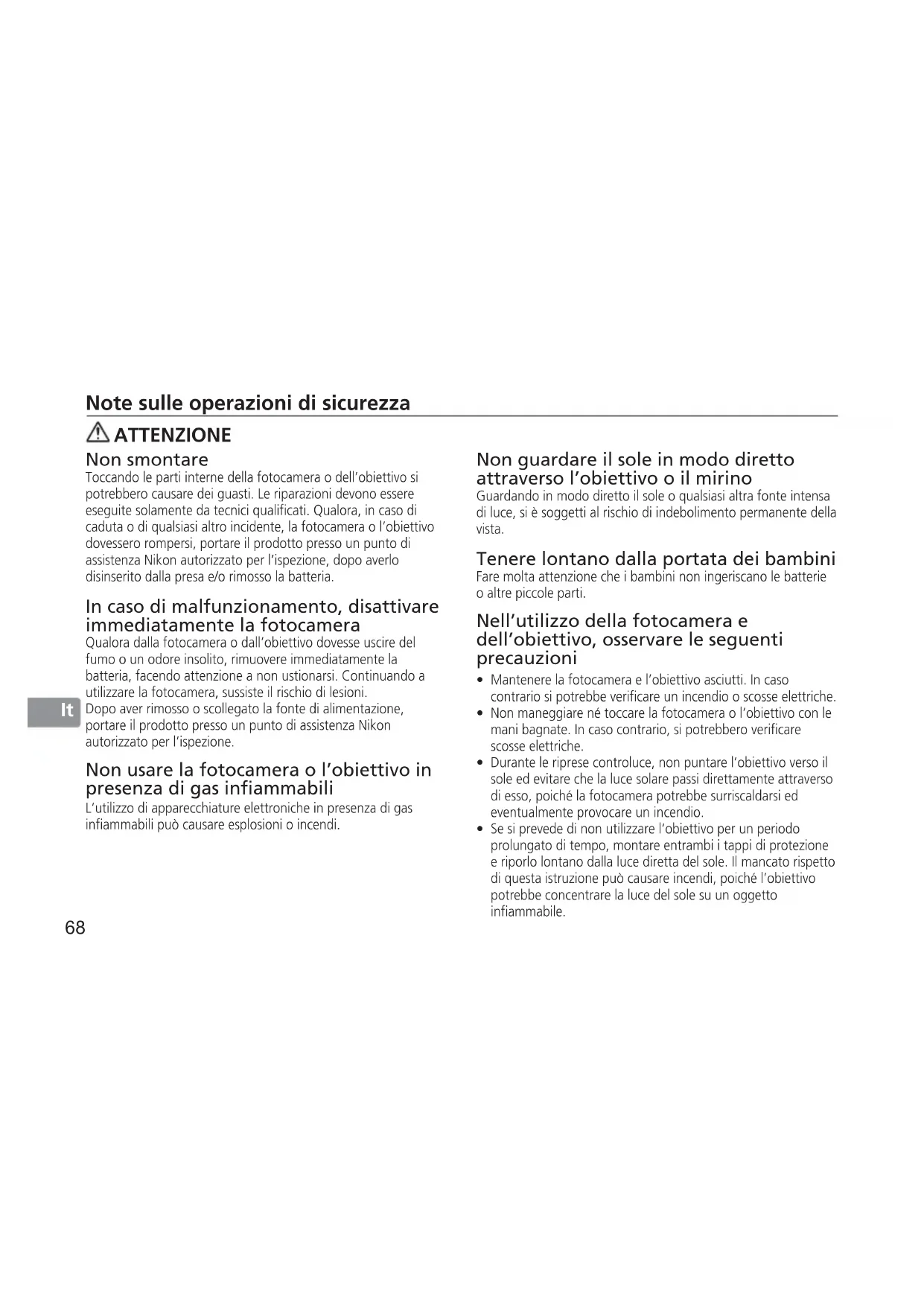

Note sulle operazioni di sicurezza ATTENZIONE Non smontare Toccando le parti interne della fotocamera o dell’obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l’ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria. In caso di malfunzionamento, disattivare immediatamente la fotocamera Qualora dalla fotocamera o dall’obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non ustionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l’ispezione. Non usare la fotocamera o l’obiettivo in presenza di gas infiammabili L’utilizzo di apparecchiature elettroniche in presenza di gas infiammabili può causare esplosioni o incendi. Non guardare il sole in modo diretto attraverso l’obiettivo o il mirino Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista. Tenere lontano dalla portata dei bambini Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti. Nell’utilizzo della fotocamera e dell’obiettivo, osservare le seguenti precauzioni

Mantenere la fotocamera e l’obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.

Non maneggiare né toccare la fotocamera o l’obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.

Durante le riprese controluce, non puntare l’obiettivo verso il sole ed evitare che la luce solare passi direttamente attraverso di esso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.

Se si prevede di non utilizzare l’obiettivo per un periodo prolungato di tempo, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. Il mancato rispetto di questa istruzione può causare incendi, poiché l’obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.69

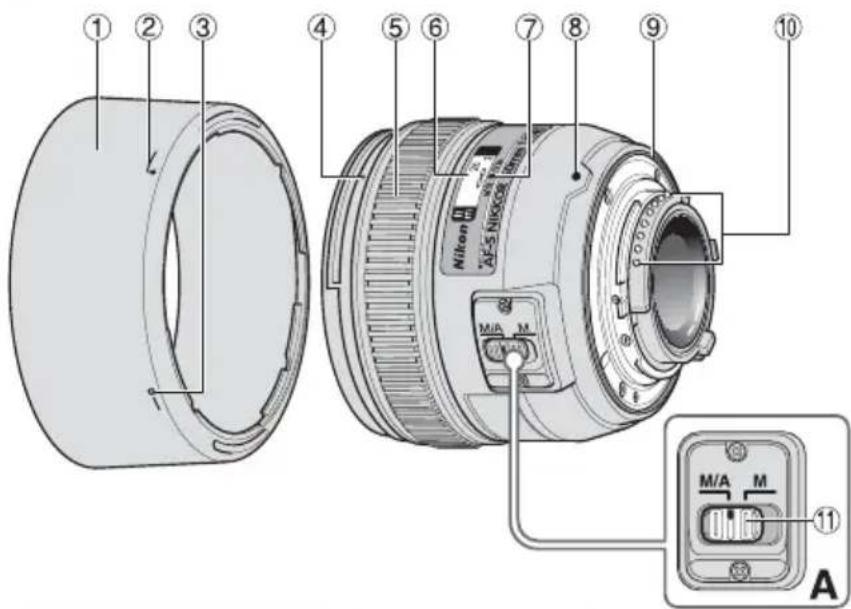

Indice di collegamento del paraluce (p.72)

Indice di regolazione del paraluce (p.72)

Indice di montaggio del paraluce (p.72)

Anello di messa a fuoco (p.71)

Scala delle distanze (p.71)

Contrassegno distanza (p.71)

Guarnizione in gomma della montatura dell’obiettivo (p.73)

Interruttore del modo di messa a fuoco (p.71) ( ): Pagina di riferimento70

Fotocamere utilizzabili e funzioni disponibili Potrebbero esserci delle restrizioni o delle limitazioni nell’utilizzo delle funzioni disponibili. Per informazioni dettagliate, fare riferimento al manuale d’uso della fotocamera. FotocamereAutofocusModo di esposizione

Serie F60, serie F55, serie F50, F-401x, F-401s, F-401

F3AF, F-601, F-501Nikon MF fotocamere (tranne F-601M)—————3: Possibile : Impossibile*1 : P include AUTO e il sistema Vari-Program.*2 : Manuale (M) non è disponibile. Grazie per aver acquistato l’obiettivo AF-S NIKKOR 50mm f/1,4G. Prima di utilizzare l’obiettivo, leggere queste istruzioni e consultare il Manuale d’uso della fotocamera. Caratteristiche principali

• Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L’interruttore del modo di messa a fuoco ! consente di selezionare facilmente la messa a fuoco automatica (A) o manuale (M).

• Montando l’obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l’esposizione con maggiore precisione, in quanto le informazioni relative alla distanza dal soggetto vengono trasferite dall’obiettivo alla fotocamera.

• L’apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell’immagine. Importante!

Qualora installato su fotocamere reflex digitali Nikon formato DX, quali la serie D300 e D7000, l’angolo di campo dell’obiettivo diviene 31°30’ e la sua lunghezza focale equivalente a quella di un 35mm risulta di circa 75 mm.71

Messa a fuoco (Fig. A) Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella. Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A)

Impostare l’interruttore del modo di messa a fuoco

L’autofocus è attivo, ma è possibile escluderlo ruotando l’anello di messa a fuoco

separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.

Per disattivare la messa a fuoco manuale e riattivare l’autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON. Fotocamere Modo di messa a fuoco della fotocamera Modo di messa a fuoco dell’obiettivo M/A M Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5, serie F4, F100, F90X, serie F90, serie F80, serie F75, serie F70, serie F65, Pronea 600i, Pronea S

Messa a fuoco automatica con esclusione per il funzionamento in manuale Messa a fuoco manuale (è possibile utilizzare un telemetro elettronico.)

Messa a fuoco manuale (è possibile utilizzare un telemetro elettronico.) Serie F60, serie F55, serie F50, F-801s, F-801, F-601 M, F-401x, F-401s, F-401

Messa a fuoco manuale (è possibile utilizzare un telemetro elettronico, ad eccezione del modello F-601 M.) Profondità di campo

• È possibile determinare la profondità di campo approssimativa controllando la scala della profondità di campo.

• Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di campo (stop-down), è possibile verificare l'effettiva profondità di campo nel mirino della fotocamera.

• Per ulteriori informazioni, vedere pag. 114. Impostazione dell’apertura Regolare l’apertura utilizzando la fotocamera. Contrassegno distanza Scala profondità di campo72

Flash incorporato e vignettatura

• Il flash incorporato non può essere utilizzato a distanze inferiori a 0,6 m.

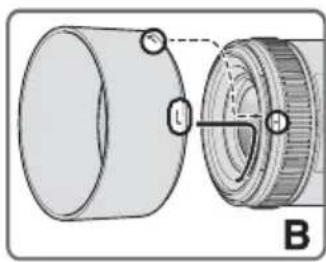

Per evitare la vignettatura (riduzione della luminosità ai margini dell’immagine), non usare un paraluce. ※La vignettatura è la riduzione della luminosità ai margini dell’immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto, in base alla distanza di ripresa. Utilizzo del paraluce Collegamento del paraluce Allineare l’indice di collegamento del paraluce ( , uno dei due riferimenti)

sul paraluce con l’indice di montaggio del paraluce

sull'obiettivo, quindi ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé) fino a quando non scatterà in posizione (Fig. B).

• Assicurarsi che l’indice di montaggio del paraluce sia allineato con l’indice di regolazione del paraluce

• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.

Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino al riferimento di fissaggio paraluce) anziché verso il bordo esterno.

Riporre il paraluce innestandolo in posizione invertita. Smontaggio del paraluce Per smontare il paraluce, impugnarlo per la base (vicino al riferimento di fissaggio paraluce) e ruotare in senso orario (impugnando la fotocamera con l’obiettivo rivolto in direzione opposta a sé).

Schermi di messa a fuoco consigliati Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati sotto. Schermo EC-B Fotocamera ABCE EC-E

: Messa a fuoco eccellente

: Messa a fuoco accettabile L’immagine sullo schermo presenta una riduzione di luminosità o tracce di fenomeno del moiré. Questo però non lascia tracce sulla pellicola.

ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi. Strofinare delicatamente con movimento circolare dal centro verso l’esterno, facendo attenzione a non lasciare tracce o toccare altre parti.

Non utilizzare solventi organici o benzene per pulire l’obiettivo.

Per la protezione dell’elemento anteriore dell’obiettivo sono disponibili appositi filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell’obiettivo.

• Prima di riporre l’obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.

Quando l’obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l’obiettivo dal paraluce.

Se si prevede di non utilizzare l’obiettivo per periodi prolungati, riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.

Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.

Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l’obiettivo in un luogo eccessivamente caldo. Il quadrato vuoto non è applicabile. Siccome lo schermo di tipo M può essere utilizzato per macrofotografia con rapporto di ingrandimento di 1:1 o superiore e fotomicrografia, esso presenta differenti applicazioni rispetto agli altri schermi. Importante!

• Per le fotocamere F6, quando si utilizzano schermate diverse da B o E, è necessario selezionare “Altro schermo” in Impostazione personalizzata. Si rimanda al manuale d’uso della fotocamera per dettagli.

• Per quanto riguarda le fotocamere F5, in modalità di misurazione a matrice, è possibile utilizzare solamente gli schermi di messa a fuoco EC-B, EC-E, B, E, J, A, L.

• Impiegando gli schermi B e E con fotocamere diverse da quelle elencate sopra, fate riferimento alle rispettive colonne delle versioni B e E. Cura e manutenzione dell’obiettivo

Fare attenzione a non sporcare o danneggiare i contatti CPU

Nel caso in cui la guarnizione in gomma della montatura dell’obiettivo

sia danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.

Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina74

Accessori in dotazione

Copriobiettivo anteriore snap-on da 58mm LC-58

• Copriobiettivo posteriore

• Paraluce a baionetta HB-47

• Custodia morbida per obiettivo CL-1013 Accessori opzionale

• Filtri a vite da 58mm Caratteristiche tecniche Tipo di obiettivo: Obiettivo AF-S NIKKOR tipo G con CPU incorporata e attacco a baionetta Nikon. Lunghezza focale: 50mm Apertura massima: f/1,4 Costruzione obiettivo: 8 elementi in 7 gruppi Angolo di campo: 46° con fotocamere Reflex a pellicola Nikon formato 35mm (135) e fotocamere Reflex digitali Nikon formato FX; 31°30’ con fotocamere Reflex digitali Nikon formato DX; 38° con fotocamere sistema IX240 Dati distanze: Misurati sul riferimento del piano focale fotocamera Messa a fuoco: Autofous con motore Silengt Wave; manuale mediante anello di messa a fuoco separato Scala delle distanze di ripresa: Graduata in metri e piedi da 0,45 m all’infinito (

Distanza minima per la messa fuoco: 0,45 m dal piano focale75

Nr. delle lamelle diaframma: 9 pz. (arrotondati) Diaframma: Completamente automatico Gamma di apertura: f/1,4 a f/16 Misurazione dell’esposizione: Con metodo a tutta apertura Misura dell’accessorio: 58mm (P = 0,75 mm) Dimensioni: Ca. 73,5 mm diam. x 54 mm

estensione della flangia) Peso: Circa 280 g Le specifiche e i disegni sono soggetti a modifica senza preavviso od obblighi da parte del produttore.76
