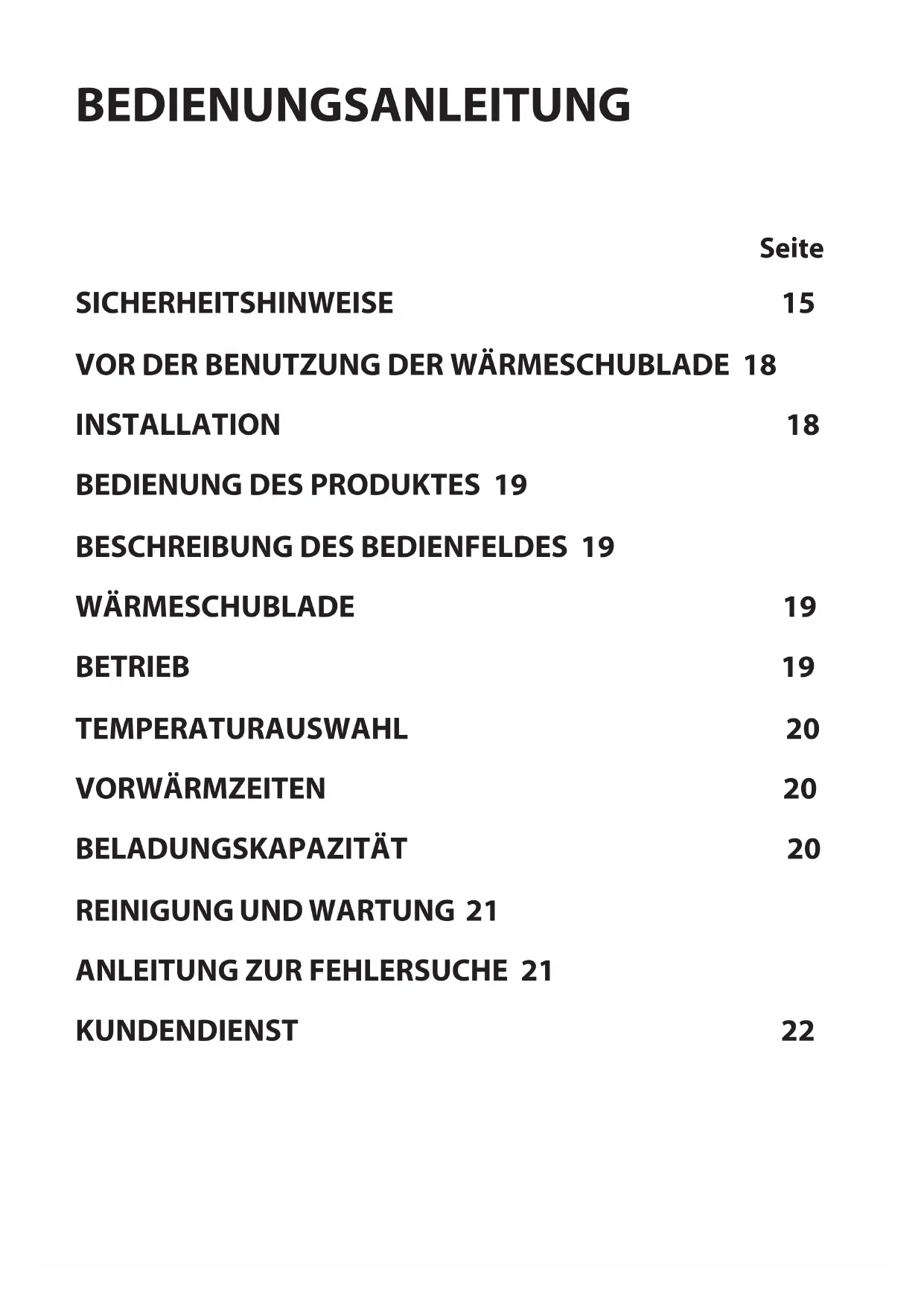

BEDIENUNGSANLEITUNG WD 180 SW BAUKNECHT

SICHERHEITSHINWEISE 15

VOR DER BENUTZUNG DER WÄRMESCHUBLADE 18

INSTALLATION 18

BEDIENUNG DES PRODUKTES 19

BESCHREIBUNG DES BEDIENFELDES 19

WARMESCHUBLADE 19

BETRIEB 19

TEMPERATURAUSWAHL 20

VORWÄRMZEITEN 20

BELADUNGSKAPAZITÄT 20

REINIGUNG UND WARTUNG 21

ANLEITUNG ZUR FEHLERSUCHE 21

KUNDENDIENST 22

These Sicherheitsanweisungen vor dem Gebrauch durchlesen. These Anweisungen zum Nachschlagenleitung zugänglich aufbewahren.

In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgeleen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäß Verwendung des Gerats oder falsche Bedienungseinstellung.

Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät ferngehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät fern gehalten werden, es sei dess, sie werden ständig beaufsichtigt. Dieses Gerätarf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangelan Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und Pflege des Gerätesarf von Kindern nicht ohne Aufsicht durchgeführt werden.

WARNING: Das Gerät und die zugänglichen Teile werden bei der Benutzung heißt. Das Berühren heißer Teile ist unbedingt zu vermeiden. Kinder unter 8 Jahren)dürfen sich dem Gerät nur unter Aufsichtnahme.

Lassen Sie das Gerät während des Dörrens von Speisen niemals unbeaufsichtigt.

Kleidung oder andere brennbare Materialien vom Gerät fernhalten, bis alle Komponenten vollständig abgekühlt sind - Brandgefahr. Beim Garen von fett- oder olhaltigen Speisen oder bei Zugabe von alkoholischen Geträken besonders wachsam sein - Brandgefahr. Zum Entnehmen von Töpfen und Zubehörteilen immer Schutzhandschuhe verwenden. Nach Ende des Garens die Turvorsichtig öffnen, damit kein Dampf langsam entweichen kann, bevor in den Backofen gelangt wird - Verbrennungsgefahr. Die Warmluftklappenander Vorderseite des Geräts nicht abdecken - Brandgefahr.

Vorsichtig vorgehen, wenn das Gerät geöffnet ist, um zuvermeiden, dass Sie an die Turstoßen.

ZULÄSSIGENUTZUNG

VORSICHT: Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem

Timer oder einer separaten Fernbedienung, ausgelegt.

Dieses Gerät ist Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterkuchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gutshäuser; für Fälle in Hotels, Motels, Frühstücks pensionen und anderen Wohninrichtungen.
Jegliche andere Art der Nutzung (z. B. Aufheizen von Räumen) ist untersagt.
Dieses Gerät eignet sich nicht für den professionellen Einsatz. Das Gerät ist nicht für die Benutzung im Freien geeignet.
Keine explosives entzündbaren Stoffe (z.B. Benzin oder Spruhdosen) in dem oder in der Höhe des Gerätes lagern - Brandgefahr.

INSTALLATION

Zum Transport und Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.

DiInstallation,einschließlich der Wasserversorgung (falls vorhanden) und elektrische Anschlasse und Reparaturen müssen von einem qualifizierten Techniker durchgefuhrt werden. Das Gerät nicht selbst reparieren und keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht

ausdrücklich vorgesehen ist. Kinder vom Installationsort fern halten. fbrufen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden Sie sichitte an ihren Handler oder den Kundenservice. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr. Wahrend der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

Den Einbauschrank vor dem Einsatzen des Gerats auf das Einbaumzurechtschneiden und alle Sagespane und Schnittreste entfern.

Das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlagenehmen.

Der Gerätebodenarf nach der Installation nicht mehr zugänglich sein-Verbrennungsgefahr.

Das Gerät nicht hinter einer dekorativen Tur installieren - Brandgefahr.

HINWEISE ZURE ELEKTRIK

Das Typenschild befindet sich an der Vorderkante des Geräts (bei offener Wärmeschublade sightbar).

Es muss gemäß Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zuziehen, oder es mit einem Trennschalter, welcherder Steckdose vorgeschelt ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.

Verwenden Sie Verlängierungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zuganglich sein. Das Gerät nicht bedieren, wenn Sie nasse Höhe haben oder barfuß sind. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei Funktioniert, wenn es heruntergefallen ist oder in irgendiner Weise beschädigt wurde.

Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.

Zum Austausch des Stromkabels kontaktieren Sieitte einen autorisierten Kundendienst.

REINIGUNG UND WARTUNG

WARNING: Vor der Durchführung von Wartungsarbeiten, sicherstellen, dass das Gerät ausgescheltet

deund von der Stromversorgung getrennt ist Verwenden Sie niemals Dampfreiniger-Stromschlaggefahr.

Keine Scheuermittel oder Metallschaber verwenden, um die Glasoberfläche in der Tur zu reinigen. Hierbei kann die Oberfläche verkratzt werden, was zu Glasbruch führen kann.

Vorder Reinigung oder Wartung keinerstellen, dass das Gerat abgekühltist.-Verbrennungsgefahr.

ENTSORGUNG VON

VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100% niederverwertbar undträgt das Recycling-Symbol

Werfen Sie das Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden ortlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recyclabaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Handler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch ihren Beitrag zur korrekten Entsorgung theses Produktionschützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass这点 Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

VOR DER BENUTZUNG DER WÄRMESCHUBLADE

Drücken Sie zum Öffnen und Schließen der Schublade wie in der Abbildung gezeigt auf die Mitte der Blende.

Reinigen Sie für die ersten Benutzung das Gerät wie folgt:
- Reinigen Sie die Oberfläche mit einem feuchten Tuch und trocknen Sie diese anschließend ab.
- Heizen Sie die leere Schublade einmal mindestens zwei Stunden lang auf: Drehen Sie den Temperaturknopf auf Höchsttemperatur, um alle Rückstände von Fett, Öl oder Fertigungsharzen zu beseitigen, die unangenehme Gerüche beim Wärmen von Speisen erzeugen können. Sorgen Sie für eine gute Raumbelüfung.
- Danach ist das Gerät bereit für den ersten Gebrauch.
- Entfernen Sie vor der Benutzung:
- Aufkleber an der Vorderseite und der Tur der Wärmeschublade, mit Ausnahme der Datenplakette;
- halten Sie Kinder von diesen Produkt und dem Verpackungsmaterial fern, so dass sie nicht damitspielen können, falls sie unbeaufsichtigt sind;
- alle Aufkleber von Zubehör, falls vorhanden.

INSTALLATION

Sicherheitsanweisungen für den Einbau der Wärmeschublade

WICTIG: Die Schublade musssofar am Kuchenmöbel anhand der nachstehend beschreibenben Anweisungen montiert werden. Das angeschlossene Gerät kann nicht installiert werden, bevor nicht die Schublade am Schrank fixiert ist.

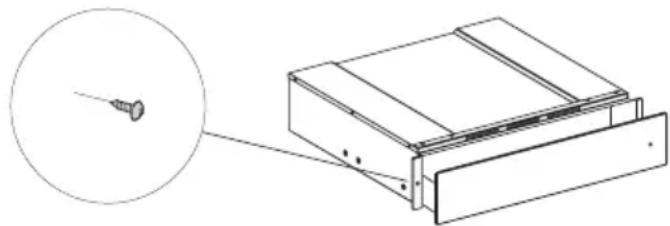

Befestigen Sie die Schublade wie in der Abbildung gezeigt.

Stellen Sie vor dem Anschluss des Geräts an das Stromnetz sicher, dass die auf der Datenplakette angegebenen Daten mit denen der Netzversorgung übereinstimmen, da im anderen Fall das Gerät Schaden fühmen kann. Stellen Sie sicher, dass nach der Montage des

Geräts der Anschluss an die Netzversorgung leicht zugänglich ist.
Die Wärmeschubladearf nur zusammen mit anderen Geräten eingebaut werden, die ein max. Gewicht von 60kg und ein angemessenes Belüftungssystem fur die Kuhlung haben.
Befolgen Sie fur die Installation des mit der Wärmeschublade kombinierten Geräts die Anweisungen, die Sie im entsprechenden Benutzer- und Installationshandbuch finden.
Wichtig: Über der Wärmeschublade konnen eine Kaffeemaschine oder ein Kombibackofen mit Mikrowelle des gleichen Herstellers montiert werden, wie in den Abmessungen auf der folgenden Seite gezeigt wird. Hinsichtlich der Montage der Kaffeemaschine bzw. des Kombibackofens mit Mikrowelle beachten Sieitte die entsprechenden Anleitungen sorgfältig, die in den mitgelieferten Gebrauchsanweisungen gegeben werden.

BEDIENUNG DES PRODUKTES

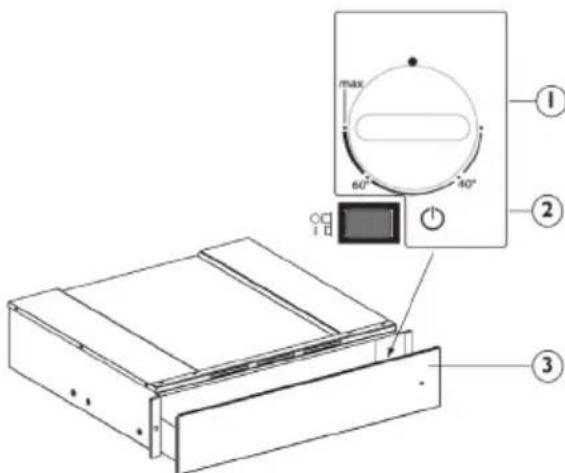

BESCHREIBUNG DES BEDIENFELDES

1. Temperatureregler
2. Beleuchteter EIN/AUS-Schalter
3. EIN/AUS-Anzeige

WÄRMESCHUBLADE

Es gibt zwei Bedienelemente, den Temperaturregler und den beleuchteten EIN/AUS-Schalter.

Bei eingedrücktem Schalter (Position 1) ist die Wärmeschublade eingeschaltet, bei ausgedrücktem Schalter (Position 0) ist die Wärmeschublade ausgeschaltet.

These Bedienelemente sind nur bei geöffneter Wärmeschublade sightbar.

Bei geschlossener Wärmeschublade kann anhand der Kontrollleuchte auf der Gerätevorderseite kontrolliert werden, ob die Wärmeschublade eingeschaltet ist.

BETRIEB

• Stellen Sie das Geschirr in die Wärmeschublade
• Stellen Sie die Temperatur ein
• Schalten Sie das Gerät ein; der Schalter leuchtet auf
• Schlieben Sie die Schublade vorsichtig, so dass sie leicht in den Führungen gleitet.
• Schalten Sie das Gerät aus, bevor Sie das vorgewärmtte Geschirr entnehmer.

TEMPERATURAUSWAHL

Der Temperaturregler ermöglicht Einstellungen bis zu circa 75^ (max). Drehen Sie den

Temperaturregler im Uhrzeigersinn nach rechts, bis der Anschlag das Maximum anziegt; drehen Sie danach den Regler gegen den Uhrzeigersinn nach links.

Forcieren Sie den Regler nicht über den Anschlag hinaus, sonst wird der Thermostat beschädigt.

Temperatureinstellung Bedienungsanleitung
40 °C Tassen, Gläser		Tassen und Gläser, die mit dieser Temperatur erwärmt werden, tragen dazu bei, dass sich die Speisen, die darauf gelegt werden, nicht sochnell abkühlen. Verwenden Sie Handschuhe zum Entnahmen der Behälter aus der Schublade.
60 °C Teller		Teller, die mit dieser Temperatur erwärmt werden,/TRagen dazu bei, dass sich die Speisen, die darauf gelegt werden, nicht sochnell abkühlen. Verwenden Sie Handschuhe zum Entnahmen der Behälter aus der Schublade.
MAX circa 75°C	Geschirr	Das Thermostat ist auf die maximale Temperatur eingestellt. Verwenden Sie Handschuhe zum Entnahmen der Behälter aus der Schublade.

VORWÄRMZEITEN

Die Zeit, die für das Vorwärmen von Tellern, glasern usw. erforderlich ist, hängt von verschiedene Faktoren ab:

• Material und Stärke des Geschirrs
• Beladung
  Anordnung der Beladung
• Temperatureinstellung

Daher können hierzu keine allgemein gültigen Angaben gemacht werden.

Es empfehlts sich, die erforderlichen optimalen Einstellungen aufgrund der praktischen Erfahrung einzustellen

BELADUNGSKAPAZITÄT

Die Beladungskapazität hängt von der Höhe des Gerätes und von den Abmessungen des Geschirrs ab.

Bitte beachten Sie, dass die Schublade maximal 25 kg Geschirr aufnehmen kann.

REINIGUNG UND WARTUNG

Vor dem Ausführren beliebiger Wartungs-oder Reinigungsrarbeiten sicherstellen, dass das Gerät abgekühlt ist.
Keine Dampfreiniger verwenden.
Vor dem Ausführren beliebiger Wartungsarbeiten muss das Gerät von der Stromversorgung getrennt sein.

Schutzhandschuhe/TRagen. Keine Stahlwolle, Scheuermittel oder aggressive/atzende Reinigungsmittel verwenden, da diese die Flächen des Gerätes beschädigen können.

Bei Schubladen, die mit iXelium behandelt wurden, gehen Sieittewie folgt vor:

• Verwenden Sie ein weiches Tuch (am besten Mikrofaser) und Wasser oder einen normalen Glasreiniger.
• Verwenden Sie keine Papiertücher, daß diese Papierstückchen und Streifen auf der Oberfläche hinterlassen konnten.
• Benutzen Sie keine scheuernden oder atzenden Mittel, Bleichlaugen auf Chlorbasis oder Topfkratzer.
• Verwenden Sie keinen entzündlichen Dampfreiniger.
• Lassen Sie keine säurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaat auf der Oberfläche zurück.

Zur Reinigung der Glasflächen gehen Sieitte wie folgt vor.

• Verwenden Sie einen Neutralreiniger und lauwarmes Wasser, und trocknen Sie mit einem weichen Tuch nach.
• Lassen Sie keine saurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaat auf der Oberfläche zurück.

Schublade mit Glaskeramik

Es wird empfohlen, den unteren Bereich der Wärmeschublade nach jedem Gebrauch zu reinigen, sobald sie gut abgekühlt ist. Dies vermeidet Schmutzablagerungen und erreicht das Reinigen.

• Verwenden Sie ein sauberes Tuch, Kuchenpapier und ein Hand-Geschirrspulmittel oder spezielle Reinigungsmittel für Glaskeramik-Oberflächen.
• Benutzen Sie keine Scheuer- oder Bleichmittel, Backofensprays oder Metalschwämmchen.

ANLEITUNG ZUR FEHLERSUCHE

Wenn sich das Geschirr nicht genug erwärt, prüfen Sie, ob:

• das Geräteingeschaltet ist
• die richtige Temperatur eingestellt ist
• die Belüftungsöffnungen nicht durch Teller oder große Schüsseln zugestellt sind
  das Geschirr nicht lange genug erwartt wurde
  der Hauptschalter nicht etwa ausgeschaltet wurde.

Die Vor-/Aufwärmzeit wird von verschiedenen Faktoren beeinflusst, wie z.B:

• Material, Stärke, Menge und Anordnung des Geschirrs/der Speisen, Temperatureinstellung.
  Die optimale Zeit zum Erwärmen kann von Geschirr zu Geschirr unterschiedlich sein;itte prufen Sie daher zunachst probeweise, welche Temperatur ideal ist.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Versuchen Sie zunachst, die Störung anhand der in „Störung - was tun?" beschrieben Anleitungen selbst zu begeben.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Sollten die folgenden Störungen auftreten, wenden Sie sichitte an eine Fachkraft oder den Kundendienst:

Falls sich das Geschirr nicht erwärmt:

• kann das Netzkabel weitereicht abgezogen oder beschädigt sein.

Falls das Geschirr zu warm wird:

• kann der Temperaturregler defekt sein.

Beim Einschalten des Geräts leuchtet der Ein-/Ausschalter nicht auf:

• die Kontrollleuchte des Schalters ist defekt.

Wenn die Störung nach den Prüfungen oben weiterhin vorhanden ist, wenden Sie sichitte an ihren Kundendienst vor Ort.

Siebenotigendabei folgendeAngaben:

• Eine kurze Beschreibung der Störung,
  Typ und Modellnummer der Wärmeschublade;
• die Servicenummer (die Zahl nach dem Wort Service auf dem Typenschild), sie befindet sich am äußerten rechten Rand der Führung der Wärmeschublade. Die Servicenummer finds Sie auch auf dem Garantieschein;
• Ihr vollständige Anschrift,
• IhreTelefonnummer.

SERVICE 000000000

Im Reparaturfall wenden Sie sichitte an eine vom Hersteller autorisierte Kundendienstelle (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine sachgerechte Reparatur durchgefuhrt wird). Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaft des Geräts gefährden.
