VCH 9732 - Staubsauger GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Stielstaubsauger
Marke	Grundig
Modell	VCH 9732
Nennspannung	36 V
Maximale Spannung	40 V
Netzadapter	Eingang 100-240 V~, 50/60 Hz ; Ausgang 42.2 V, 350 mA
Schutzklasse	II
Betriebsdauer	Bis zu 75 Minuten (ECO-Modus)
Ladezeit	Ca. 8 Stunden
Fassungsvermögen Staubbeutel	Nicht angegeben (Beuteltyp)
Filtration	Zyklon, waschbarer HEPA-Filter, Schaumstofffilter
Einstellbare Saugleistung	3 Stufen: ECO, CARPET, TURBO
Mitgeliefertes Zubehör	Schlauch, Umhängegurt, Flachdüse, Polsterdüse, Staubbürste
Hauptbürste	Abnehmbare Turbobürste (reinigbar)
Ladeanzeige	Ja (Anzeige in % während des Ladens und Betriebs)
Beutelvoll-Anzeige	Ja (rote LED-Anzeige)
Wartung	Regelmäßige Reinigung von Zyklon, HEPA-Filter und Schaumstofffilter; Entleeren des Beutels
Verwendungszweck	Nur für den Haushalt
Gewicht	Ca. 3,5 kg

Häufig gestellte Fragen - VCH 9732 GRUNDIG

Wie lade ich den Staubsauger VCH 9732 auf?

Stecken Sie den Adapter in die Ladebuchse an der Rückseite des Geräts und dann den Stecker in eine Steckdose. Die Ladeanzeige blinkt während des Ladevorgangs und leuchtet nach Abschluss dauerhaft. Die Ladezeit beträgt bis zu 8 Stunden.

Welche Saugleistungsstufen sind verfügbar?

Drei Stufen sind über das Bedienfeld zugänglich: ECO für Vorhänge und Sofas, CARPET für Teppiche und TURBO für Hartböden.

Wie verwende ich das mitgelieferte Zubehör?

Entfernen Sie die Hauptbürste durch Drücken der Entriegelungstaste, stecken Sie dann den Schlauch in die Saugdüse. Befestigen Sie das gewünschte Zubehör (Flachdüse, Polsterdüse usw.) am Schlauchdeckel. Verwenden Sie den Umhängegurt, um das Gerät über der Schulter zu tragen.

Wie entleere ich den Staubbeutel?

Drücken Sie die Entriegelungstaste des Staubbeutels und ziehen Sie den Griff, um ihn zu entfernen. Fassen Sie den Zyklon, ziehen Sie ihn aus dem Griff und entleeren Sie den Beutel. Setzen Sie den Zyklon gemäß Pfeilrichtung wieder ein und setzen Sie den Beutel wieder auf das Gerät.

Wie reinige ich den HEPA-Filter?

Entfernen Sie den Staubbeutel, dann den Zyklon. Drehen Sie den Zyklondeckel gegen den Uhrzeigersinn, um den HEPA-Filter zu entnehmen. Schütteln Sie ihn und waschen Sie ihn unter fließendem Wasser. Lassen Sie ihn mindestens 24 Stunden bei Raumtemperatur trocknen, bevor Sie ihn wieder einsetzen.

Wie reinige ich den Schaumstofffilter?

Nachdem Sie Zyklon und HEPA-Filter entfernt haben, befindet sich der Schaumstofffilter darunter. Waschen Sie ihn nach dem Ausschütteln unter fließendem Wasser. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Wie reinige ich die Turbobürste?

Drehen Sie den Entriegelungsknopf der Turbobürste mit einem Schraubendreher oder einer Münze, um den Deckel zu entriegeln. Öffnen Sie ihn, nehmen Sie die Bürste heraus und reinigen Sie sie mit einem feuchten Tuch. Setzen Sie sie wieder ein und verriegeln Sie die Lasche.

Was tun, wenn die Beutelvoll-Anzeige rot wird?

Die rote Anzeige weist darauf hin, dass der Staubbeutel voll oder verstopft ist. Schalten Sie das Gerät aus und entleeren Sie den Staubbeutel wie in der Anleitung beschrieben. Wenn das Problem weiterhin besteht, überprüfen Sie die Filter.

Kann ich den Staubsauger auf nassen Oberflächen oder mit nassen Händen verwenden?

Nein, das ist verboten. Verwenden Sie das Gerät niemals auf nassen Oberflächen, nassen Gegenständen oder mit nassen Händen. Es besteht Stromschlaggefahr.

Wie lange ist die Betriebsdauer des Staubsaugers?

Die Betriebsdauer beträgt bis zu 75 Minuten bei Verwendung der ECO-Stufe bei voller Ladung. Die Anzeige zeigt den verbleibenden Ladeprozentsatz während des Betriebs an.

BEDIENUNGSANLEITUNG VCH 9732 GRUNDIG

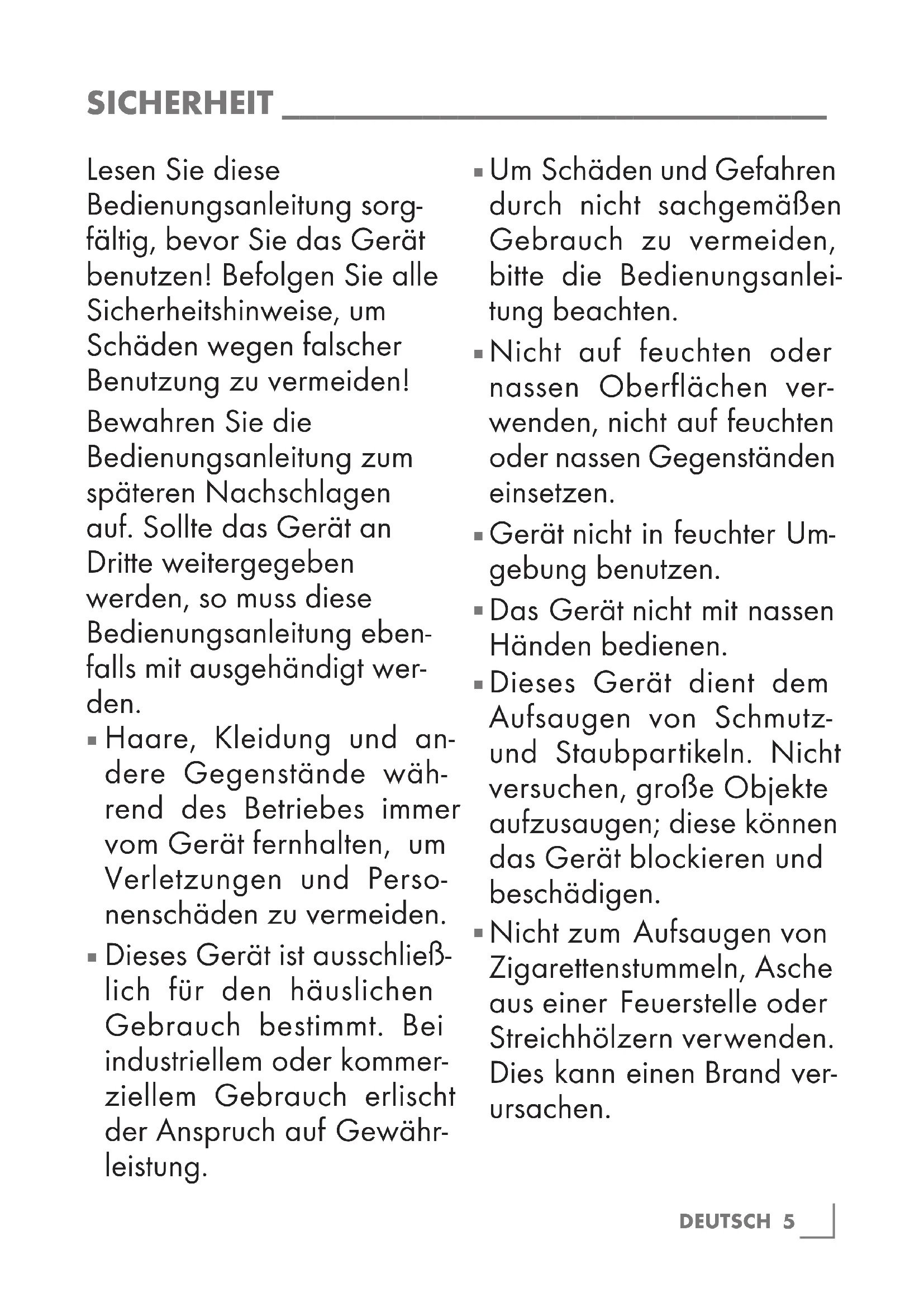

Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät benutzen! Befolgen Sie alle Sicherheitshinweise, um Schäden wegen falscher Benutzung zu vermeiden! Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Sollte das Gerät an Dritte weitergegeben werden, so muss diese Bedienungsanleitung ebenfalls mit ausgehändigt werden.

Haare, Kleidung und andere Gegenstände während des Betriebes immem vom Gerät fernhalten, um Verletzungen und Personenenschäden zu vermeiden.
- Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch bestimmt. Bei industriellem oder kommerziellem Gebrauch erlischt der Anspruch auf Gewährleistung.

Um Schaden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden,itte die Bedienungsanleitung beachten.
- Nicht auf feuchten oder nassen Oberflächen verwenden, nicht auf feuchten oder nassen Gegenständeneinsetzen.
Gerät nicht in feuchter Umgebung benutzen.
Das Gerät nicht mit nassen Handen bedieten.
- Dieses Gerät dient dem Aufsaugen von Schmutzund Staubpartikeln. Nicht versuchen, große Objekte aufzusaugen; diese konnen das Gerät blockieren und beschädigen.
- Nicht zum Aufsagen von Zigarettenstummeln, Asche aus einer Feuerstelle oder Streichhölzern verwenden. Dies kann einen Brand verursuchen.

Das Gerät ist nicht zum Reinigen von Menschen oder Tieren bestimmt.
Keine Gegenstände in die Ansaugöffnung einfuhren. Die Ansaugöffnung stets freihalten.
Das Gerät nie ohne Filter betreiben.
- Filter bei Bedarf reinigen.
- Beim Ersetzen von Komponenten Original-GRUN-DIG-Zubehör verwenden.
- Prüfen, ob die Netzspannung auf dem Typenschild mit der lokalen Versorgungsspannung übereinstimmt.
- Netzstecker immer aus der Steckdoseziehen; nach dem Ladevorgang, vor der Reinigung, vor der Durchführung von Wartungsarbeiten an Produkt oder Ladegerät.
Den Gebrauch von Verlängerungskabeln oder Steckerleisten vermeiden.

Den Stecker des Netz-kabels nach Möglichkeit direkt in die Steckdose stecken.

Zum zusätzlichen Schutz sollte diese Gerät an einen haushaltsüblichen Fehlerstromschutzschafter mit einer maximalen Bemessung von 30 mA angeschlossen werden.itte einen Elektriker kontaktieren.
- Netzstecker nicht am Kabel aus der Steckdoseziehen.
Das Gerätarf nicht in Betrieb genommen werden, wenn es sichtbare Schäden aufweist. Dies gilt auch für ein Gerät, das versehentlich Nass geworden ist. Wenden Sie sich in solchen Fällen an ihren Fachhändler.
- Unsere GRUNDIG Haushaltsgeräte entsprechenden geltenden Sicherheitsnormen.

Wenn das Gerät oder das Netzkabel beschädigt ist, muss es vom Handler, einem Service-Zentrum oder von einer gleichwertig qualifizierten und autorisierten Person repariert oder ausgetauscht werden, um Gefährdungen zu vermeiden. Fehlerhafte oder unqualifierte Reparaturen können Gefahren und Risiken für den Benutzer verursichen.

Das Gerät von Kindern fernhalten.
- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehrt werden, es sei dessen, sie sind beaufsichtigt.

Das Gerät unter keinen Umstanden öffnen. Für Schäden aufgrund von falscher Benutzung wird keine Haftung übernommen.
Das Gerät nicht betreiben, wenn der Luftinlass und die Lüftungsschlitze verstopft sind. Luftinlass und Lüftungsschlitze stets von Staub, Haaren und anderen Elementen, die den Luftstrom blockieren oder behindern konnten, freihalten.
Ausschließlich das mitgelie-ferte Kabel verwenden.

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Erwerb Ihrres neuen GRUNDIG Akku Stielstaubsaugers VCH 9732.

Bitte lessen Sie die folgenden Anweisungen aufmerksam, um sicherzustellen, dass Sie Ihr Qualitätsprodukt von GRUNDIG viele Jahre be-nutzen können.

Verantwortungsbewusstes

Handeln!

GRUNDIG setzen intern wie auch bei unseren Lieferanten auf vertraglich zugesicherte soziale Arbeitsbedingungen mit fairem Lohn, auf effizienten Rohstoffeinsatz bei stetiger Abfallreduzierung von

mehreren Tonnen Plastik pro Jahr - und auf mindestens 5 Jahre VerfügbarkeitSAMTlichen Zubehors.

FüreinelbenswerteZukunft.

Grundig.

Bedienelemente

Siehe Abbildung auf Seite 3.

A Griff
B Saugkraftrgler
C Bedienfeld
D Stiel
E Motoreinheit
F Ladeanzeige
Staubbehaltergriff
H Staubbehalter
Bürstenanschluss
J Bürste
Bürstenfreigabetaste
Verbindungsschraube

Zubehörnteil

Schlauch
Schultergurt
- Polsterduse
SchmaleFugenduse
Pinselaufsatz fur Mobel

Vorgesehene Verwendung

Dieses Gerät ist für den privaten Gebrauch bestimmt. Es eignet sich nicht für den professionellen Einsatz.

Montage

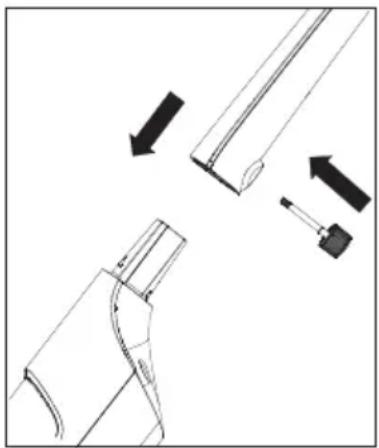

Oberen und unteren Teile montieren

1 Befestigen Sie den Stiel D an der Motoreinheit E.
2 Drehen Sie die Verbindungsschraube im Uhrzeigersinn fest.

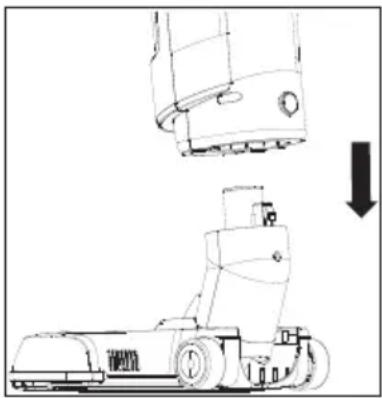

Unteren Teil und Bürste montieren

Bringen Sie die Bürste am Bürstenanschluss an.

Gerät aufladen

1 Schlieben Sie das Netzteil an den Ladeanschluss an der Rückseite des Gerätes und eine Steckdose an.
Die Ladeanzeige F schaltet sich ein und das Gerät wechseln in den Lademodus. Die Ladean-zeige blinkt.
- Nach Abschluss des Ladevorgangs leuchtet die Ladeanzeige F ohne zu Blinken weiter.

Hinweis

Der Ladestand wird während des Aufladens in % an der Anzeige angezeigt.
Es dauert bis zu 8 Stunden, bis das Gerät vollständig aufgeladen ist.

Warning

Das Gerät kann während des Aufladens nicht benutzt werden.

Gerätbedienen

1 Schieber den Sie den Saugkraftregler B nach vorne und stellen Sie die gewünschte Stufe zur Benutzung des Gerätes ein.
2 Schalten Sie das Gerät ab, indem Sie den Regler nach halten schieben und in die „OFF“-Position bringen.

Saugleistung anpassen

Sie konnen die Saugleistung mit Hilfe des Bedienfeldes am Gerät anpassen.

1 Verwenden Sie zum Reinigen von Gardinen, Tischdecken und Sofas die Stufe „ECO".
2 Verwenden Sie zum Reinigen von Teppichen die Stufe "CARPET".
3 Verwenden Sie zum Reinigen von Hartböden die Stufe „TURBO".

Hinweis

Während des Betriebs wird das Symbol der ausgewählten Stufe im Display angezeigt.
Bei 100-prozentiger Aufladung und minimaler Leistungsstufe kann das Gerät bis zu 75 Minuten arbeiten.
Die Ladeanzeige F zeit wahrend des Betriebs die Ladekapazitat in %. Die Prozentanzeige verringert sich bei nachlassender Ladekapazitat.

Zubehör

1 Entfernen Sie die Bürste J, indem Sie die Bürstenfreigabetaste K an der Motoreinheit E drücken.

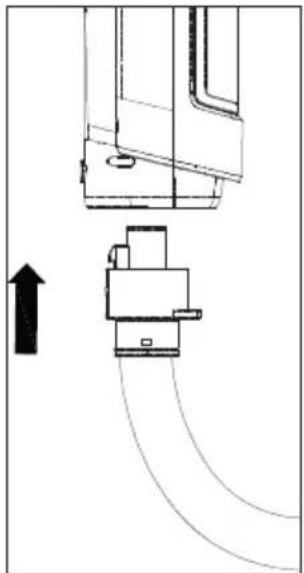

2 Stecken Sie die Haltevorrichtung am Schlauch in den Schlitz des Bürstenanschlusses (sierastet hörbar ein).

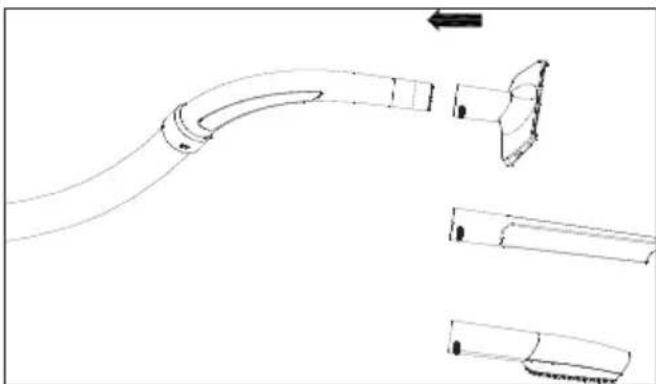

3 Bringen Sie das gewünschte Zubehör am Abschlusssteil des Handstücks an.

4 Zum Entfernen ziehen Sie das Zubehör vom Abschlusssteil des Handstückes ab.
5 Entfernen Sie den Schlauch aus dem Bürstenanschluss, indem Sie die Zubehörfreigabetaste drucken.

Fugendüse

Zum Reinigen schwierig erreichbarer Stellen, beispelse weise zwischen Polstern, in Ecken und unter Mobeln.

Polsterdüse

Geeignet zum Saugen von Böden, Treppenstufen, Fahrzeuginnenräumen, Sofas, Armlehnen etc.

Staubbürste

Reinigung von Vorhängen und anderen empfindlichen oder zerbrechlichen Gegenständen.

Schultergurt

Der Schultergurt ermöglicht einfaches Bewegen während des Saugens.

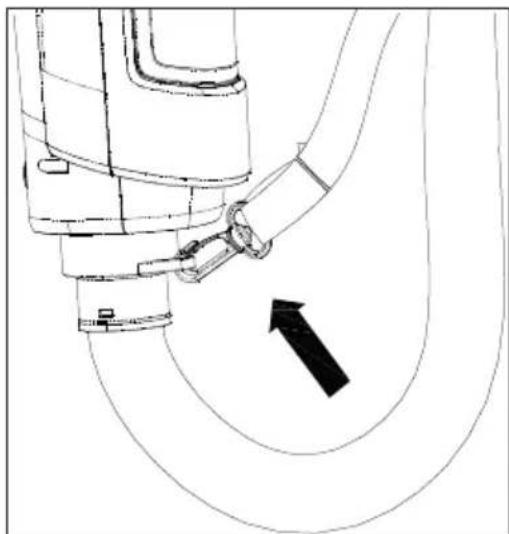

1 Bringen Sie den Haken des Schultergurts am Schlitz am Bürstenanschluss an.

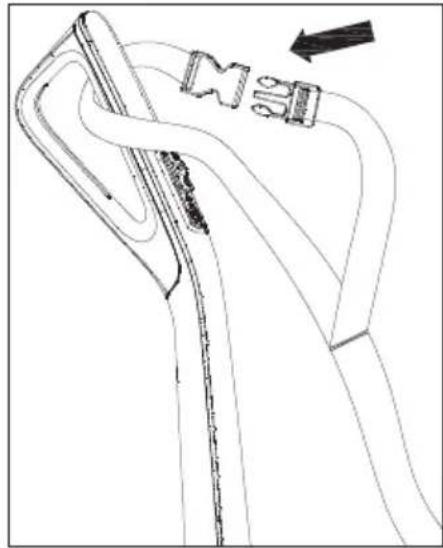

2 Befestigen Sie das andere Ende des Schultergurts am Griff.

3 Mit Hilfe des Gurts konnen Sie sich das Gerät während des Betriebs um die Schulter hangen.

Schalten Sie das Gerät vor der Reinigung ab undziehen Sie den Netzstecker.

Warning

Reinigen Sie das Gerät niemals mit Benzin, Lösungsmitteln, Scheuermitteln, Metallgegenständen, harten Bürsten oder ähnlichen Mitteln.

Staubbehalter reinigen

Leeren Sie den Staubbehälter H, wenn die Fullstand-Indikator-LED Unter der Ladeanzeige F bei eingeschalteten Gerät rot wird.

Hinweis

Es wird empfohlen, den Staubbehalter nach jeder Benutzung zu reinigen.

1 Drücken Sie die Staubbehälter-Freigabetaste undziehen Sie den Staubbehälter am Griff heraus.

2 Greifen undziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehalter H.

3 Staubbehälter H leeren.

4 Zyklonabscheider in Pfeilrichtung in das Gehäuse einsetzen.

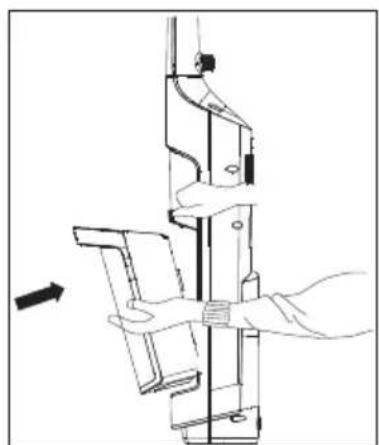

5 Staubbehalter in das Gehäuse des Gerätes einsetzen.

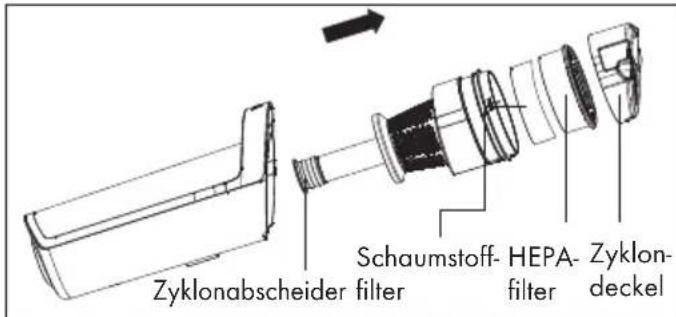

Zyklonabscheider reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste undziehen Sie den Staubbehälter am Griff heraus.
2 Greifen undziehen Sie den Zyklonabscheider an seinen Griffen aus dem Aufgangbehälter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.

4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Reinigen Sie den Zyklonabscheider unter flieBendem Wasser.
6 Befolgen Sie die obigen Schritte zur Montage der Teile in umgekehrter Reihenfolge.

HEPA-Filter reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste undziehen Sie den Staubbehälter am Griff heraus.
2 Greifen undziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehalter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.
4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Sie konnen den Filter nach Ausschütteln unter flieBendem Wasser abspulen.
6 Lassen Sie den HEPA-Filter nach der Reinigung bei Zimmertemperatur trocknen (mindestens 24 Stunden). Setzen Sie den Filter erst wieder ein, wenn er vollständig trocken sind.

7 Installieren Sie den HEPA-Filter am Zyklongehäuse und setzen Sie den Zyklonabscheider in den Staubnehmer ein.
8 Bringen Sie den Staubbehälter wieder am Gehäuse an.

Schaumstofffilter reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste undziehen Sie den Staubbehälter amGriff heraus.
2 Greifen undziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehalter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.
4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Entfernen Sie den Schaumstofffilter unter dem HEPA-Filter.
6 Sie konnen den Filter nach Ausschütteln unter flieBendem Wasser abspulen.
7 Lassen Sie den HEPA-Filter nach der Reinigung bei Zimmertemperatur trocknen (mindestens 24 Stunden). Setzen Sie den Filter erst wieder ein, wenn er vollständig trocken ist.

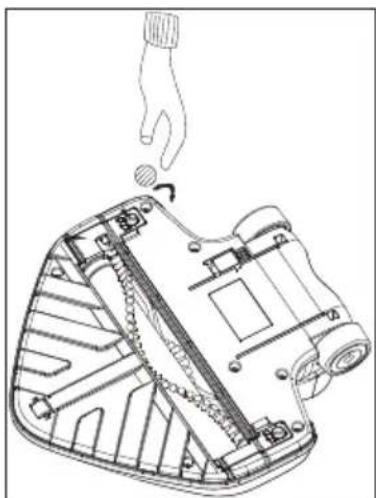

Turbobürste reinigen

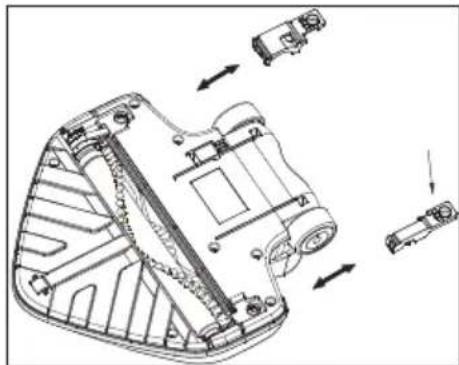

1 Drehen Sie die Freigabetaste des Turboburstenzylinderdeckels mit Hilfe eines Schraubendrehers oder einer Münze und offen Sie den Deckel des Bürstenzylinders.

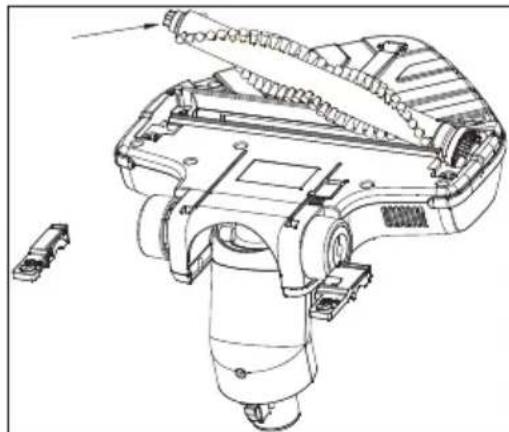

2 Offnen Sie den Deckel des Bürstenzylinders, entfernen und reinigen Sie die Bürste J.

3 Reinigen Sie die Bürstenwalze mit einem feuchten Tuch. Setzen Sie sie dann wieder ein und sperren Sie den Riegel.

Aufbewahrung

Lagern Sie das Gerät sorgfältig, wenn Sie es langere Zeit nicht benutzen sollenn.
Sorgen Sie davon, dass das Gerät vom Stromnetz getrennt, gänzlich abgekühlt und trocken ist.
Lagern Sie das Gerät an einem kühlen, trockenen Ort.
Halten Sie das Gerät von Kindern fern.

Transport

1 Transportieren Sie das Gerät in seiner Originalverpackung. Die Verpackung schützt das Gerät vor Beschädigungen.
2 Legen Sie keine schweren Gegenstände auf dem Gerät oder der Verpackung ab. Andernfalls könnte das Gerät beschädigt werden.
3 Falls das Gerät herunterfällig, ist es möglicherweise nicht mehr Funktionsfähig oder weist dauerherfte Schäden auf.

Entsorgung von Altgeräten

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Directive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recyclelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem

regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. ihre Stadtverwaltung informiert Sie bisher geeignete Sammelstellen in ihrer Höhe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthalt keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

Verbrauchte Akkus

Achten Sie daraufuf, verbrauchte Akkus entsprechend den örtlichen Gesetzen und Richtlinien zu entsorgen. Das Symbol an Akku und Verpackung zeigt an, dass der mit dem Produkte gelieferte Akku nicht in Hausmüll entsorgt werden darf. An einigen können diese Sonst in Kombination zum chemischen Zeichen genutzt werden. Die Akkus mehr als 0,0005 % Quecksilber,ahr als 0,004 % Blei enthalten, befindet sich Acksilber das Hg-Symbol und bei Blei das Hol unter dem chemischen Zeichen. Durch Anungsgemäß Entsorgung von Akkus und im tragen Sie zur Verhinderung möglicher An für Umwelt und menschliche Gesundheit bei unsachgemäßer Entsorgung von Akkus Serien auftreten können.

Informationen zur Verpackung

Die Verpackung des Produkts wurde gemäß unserer nationalen Gesetzgebung aus recyclingfähigen Materialien hergestellt. Entsorgen Sie

die Verpackungsmaterialien nicht mit dem Hausmüll oder anderen Müll. Bringen Sie sie zu einer von der Stadtverwaltung bereitgestellten Sammelstelle für Verpackungsmaterial.

Technische Daten

Betriebsspannung	:36 V
Maximale
Spannungsaufnahme	:40 V
Netzteileingang	:100 -240 V~, 50-60 Hz
Netzteilausgang	:42,2 V, 350 mA
Schutzklasse	: II

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollteriotzdem eine Störung auftreten, so bitten wir Sie, sich mit ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sichitte an das GRUNDIG Service-Center unter folgenden Kontaktdaten:

Telefon: 0911 / 590 597 29

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0911 / 590 597 31

http://www.grundig.com/de-de/support

E-Mail: [e-mail]

Unter den obengennten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

GRUNDIG

Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0911 / 590 597 30

Österreich: 0820 / 220 33 22 *

• gebührenpflichtig (0,145 €/Min. aus dem

Festnetz, Mobilfunk: max. 0,20 €/Min.)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht ihren

werktags stets von 8.00 - 18.00 Uhr zur Verfügung.

Grundig Intermedia GmbH

Thomas-Edison-Platz 3

D-63263 Neu-Isenburg

www.grundig.com

18/28
