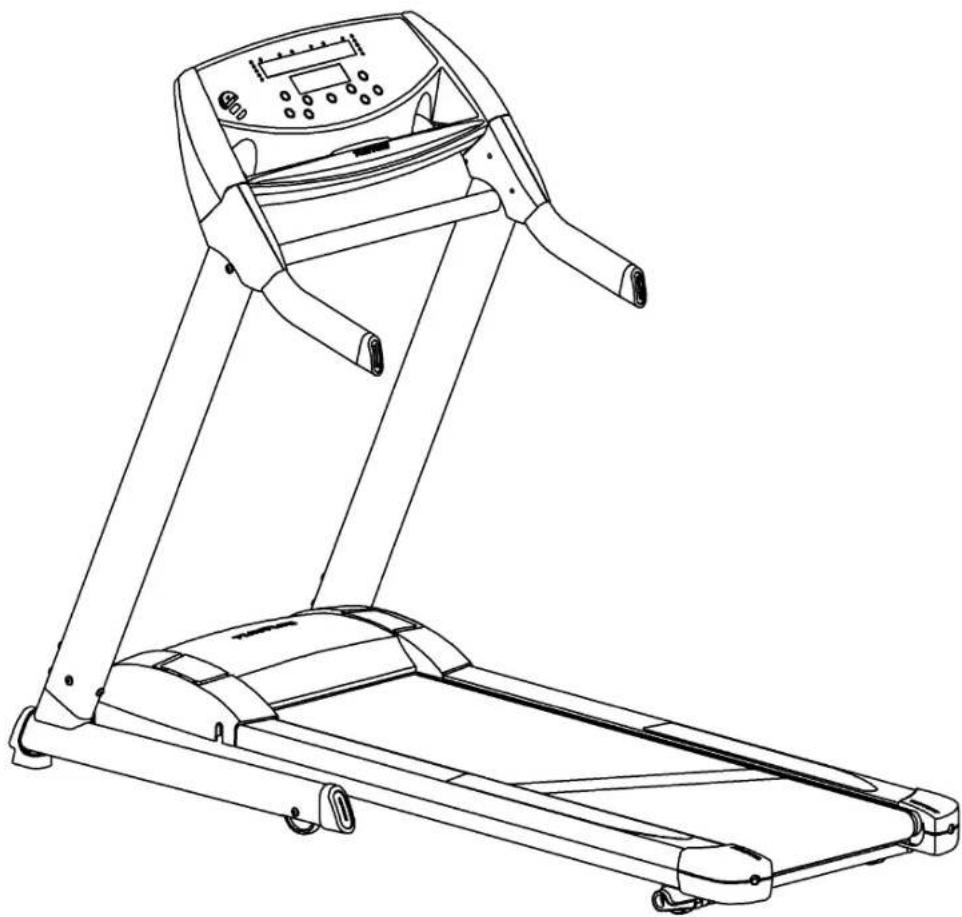

BEDIENUNGSANLEITUNG J4F TUNTURI

BETRIEBSANLEITUNG 10-18

BETRIEBSANLEITUNG • J4F

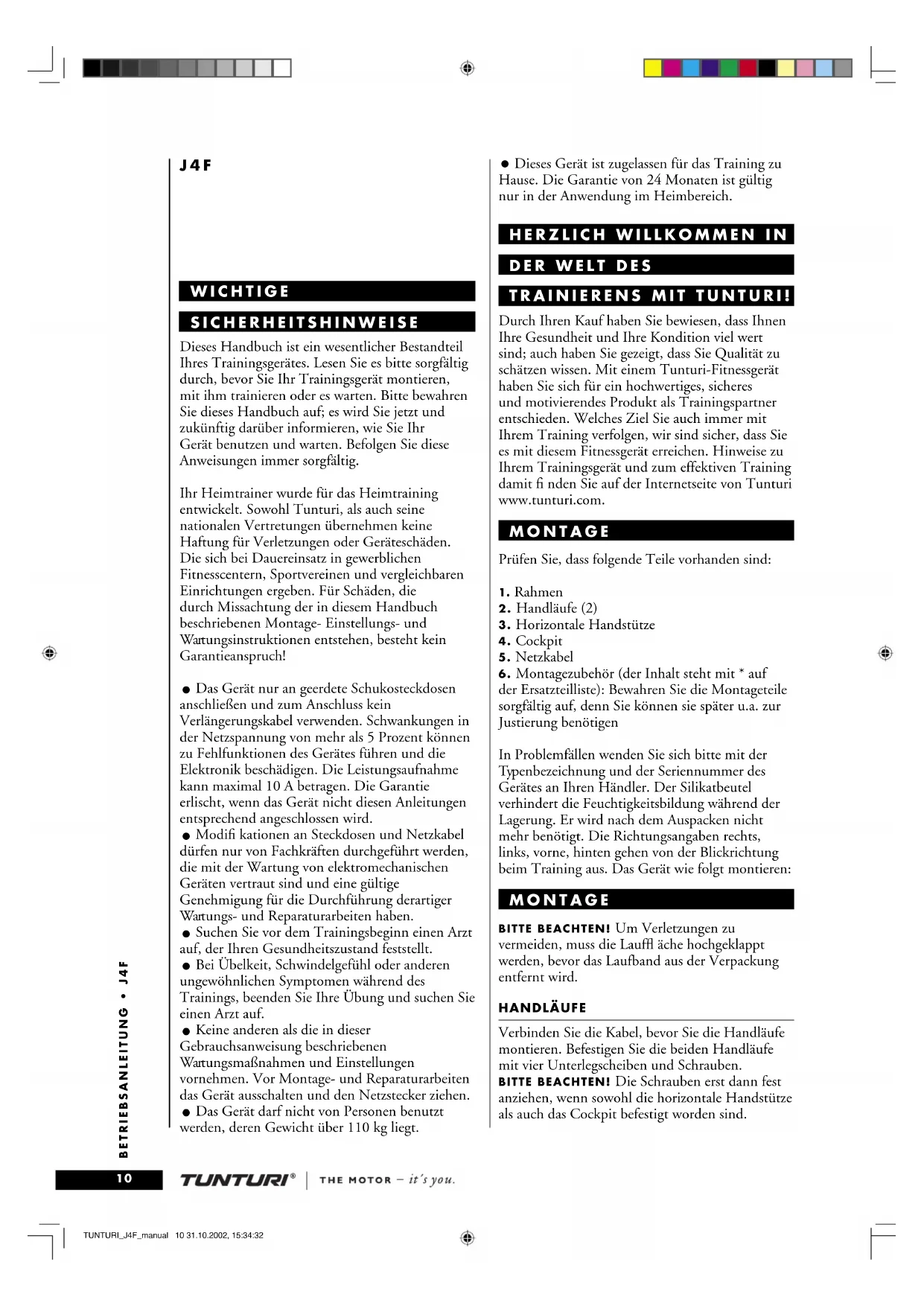

J4F WICHTIGE SICHERHEITSHINWEISE Dieses Handbuch ist ein wesentlicher Bestandteil Ihres Trainingsgerätes. Lesen Sie es bitte sorgfältig durch, bevor Sie Ihr Trainingsgerät montieren, mit ihm trainieren oder es warten. Bitte bewahren Sie dieses Handbuch auf; es wird Sie jetzt und zukünftig darüber informieren, wie Sie Ihr Gerät benutzen und warten. Befolgen Sie diese Anweisungen immer sorgfältig. Ihr Heimtrainer wurde für das Heimtraining entwickelt. Sowohl Tunturi, als auch seine nationalen Vertretungen übernehmen keine Haftung für Verletzungen oder Geräteschäden. Die sich bei Dauereinsatz in gewerblichen Fitnesscentern, Sportvereinen und vergleichbaren Einrichtungen ergeben. Für Schäden, die durch Missachtung der in diesem Handbuch beschriebenen Montage- Einstellungs- und Wartungsinstruktionen entstehen, besteht kein Garantieanspruch!

Das Gerät nur an geerdete Schukosteckdosen anschließen und zum Anschluss kein Verlängerungskabel verwenden. Schwankungen in der Netzspannung von mehr als 5 Prozent können zu Fehlfunktionen des Gerätes führen und die Elektronik beschädigen. Die Leistungsaufnahme kann maximal 10 A betragen. Die Garantie erlischt, wenn das Gerät nicht diesen Anleitungen entsprechend angeschlossen wird.

Modifi kationen an Steckdosen und Netzkabel dürfen nur von Fachkräften durchgeführt werden, die mit der Wartung von elektromechanischen Geräten vertraut sind und eine gültige Genehmigung für die Durchführung derartiger Wartungs- und Reparaturarbeiten haben.

Suchen Sie vor dem Trainingsbeginn einen Arzt auf, der Ihren Gesundheitszustand feststellt.

Bei Übelkeit, Schwindelgefühl oder anderen ungewöhnlichen Symptomen während des Trainings, beenden Sie Ihre Übung und suchen Sie einen Arzt auf.

Keine anderen als die in dieser Gebrauchsanweisung beschriebenen Wartungsmaßnahmen und Einstellungen vornehmen. Vor Montage- und Reparaturarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Das Gerät darf nicht von Personen benutzt werden, deren Gewicht über 110 kg liegt.

Dieses Gerät ist zugelassen für das Training zu Hause. Die Garantie von 24 Monaten ist gültig nur in der Anwendung im Heimbereich.

TRAINIERENS MIT TUNTURI! Durch Ihren Kauf haben Sie bewiesen, dass Ihnen Ihre Gesundheit und Ihre Kondition viel wert sind; auch haben Sie gezeigt, dass Sie Qualität zu schätzen wissen. Mit einem Tunturi-Fitnessgerät haben Sie sich für ein hochwertiges, sicheres und motivierendes Produkt als Trainingspartner entschieden. Welches Ziel Sie auch immer mit Ihrem Training verfolgen, wir sind sicher, dass Sie es mit diesem Fitnessgerät erreichen. Hinweise zu Ihrem Trainingsgerät und zum effektiven Training damit fi nden Sie auf der Internetseite von Tunturi www.tunturi.com. MONTAGE Prüfen Sie, dass folgende Teile vorhanden sind:

3. Horizontale Handstütze

6. Montagezubehör (der Inhalt steht mit * auf

der Ersatzteilliste): Bewahren Sie die Montageteile sorgfältig auf, denn Sie können sie später u.a. zur Justierung benötigen In Problemfällen wenden Sie sich bitte mit der Typenbezeichnung und der Seriennummer des Gerätes an Ihren Händler. Der Silikatbeutel verhindert die Feuchtigkeitsbildung während der Lagerung. Er wird nach dem Auspacken nicht mehr benötigt. Die Richtungsangaben rechts, links, vorne, hinten gehen von der Blickrichtung beim Training aus. Das Gerät wie folgt montieren: MONTAGE BITTE BEACHTEN! Um Verletzungen zu vermeiden, muss die Lauffl äche hochgeklappt werden, bevor das Laufband aus der Verpackung entfernt wird. HANDLÄUFE Verbinden Sie die Kabel, bevor Sie die Handläufe montieren. Befestigen Sie die beiden Handläufe mit vier Unterlegscheiben und Schrauben. BITTE BEACHTEN! Die Schrauben erst dann fest anziehen, wenn sowohl die horizontale Handstütze als auch das Cockpit befestigt worden sind. TUNTURI_J4F_manual 10 31.10.2002, 15:34:3211

BETRIEBSANLEITUNG • J4F

HORIZONTALE HANDSTÜTZE

Die horizontale Handstütze ist an einem Ende zugespitzt. Stecken Sie das zugespitzte Ende zuerst in den rechten Handlauf, dann in den linken. BITTE BEACHTEN: die linke Seite wird mit der langen Schraube, die rechte Seite mit der kurzen Schraube gesichert. Diese Schrauben erst dann fest anziehen, wenn das Cockpit befestigt worden ist. COCKPIT Verbinden Sie zuerst die Kabel. Schieben Sie die angeschlossene Leitung in den Lenker und schieben Sie danach das Cockpit auf die Handläufe. Es kann notwendig sein, die Handläufe etwas zur Seite zu biegen, um das Cockpit anbringen zu können. Das Cockpit mit Befestigungsschrauben fest anziehen. Jetzt können Sie alle Befestigungsschrauben festziehen. Ziehen Sie dann die Schutzfolie von der Anzeige ab. NETZKABEL Das Netzkabel am Laufbandtrainer neben dem Netzschalter befi ndliche Buchse einstecken. Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass die Voltzahl Ihres Stromnetzes mit der auf dem Typenschild übereinstimmt. Schalten Sie den Strom für das Gerät mit dem neben dem Stecker befi ndlichen Stromschalter ein. BITTE BEACHTEN! Das Gerät darf nur an eine geerdete Steckdose angeschlossen werden. Verwenden Sie keine Verlängerungsschnur, um das Gerät mit einer Steckdose zu verbinden. SICHERHEITSSCHLÜSSEL Der Laufbandtrainer funktioniert nur, wenn der Sicherheitsschlüssel ordnungsgemäß im Schloss steckt. Das Laufband bleibt automatisch stehen, sobald sich der Sicherheitsschlüssel nicht mehr im Schloss links am Cockpit befi ndet. Die Schnur des Sicherheitsschlüssels mit Hilfe des Clips an der Kleidung befestigen und den Sicherheitsschlüssel ins Schloss stecken. Sicherstellen, dass der Clip an der Schnur des Sicherheitsschlüssels gut an Ihrer Kleidung befestigt ist. Bei Zug sollte sich der Clip nicht von Ihrer Kleidung lösen, sondern der Sicherheitsschlüssel aus dem Schloss gezogen werden. Zum Absteigen immer an den Handläufen festhalten. Nie vom laufenden Lauband abspringen! FUNKTIONSTASTEN SELECT Vor Betätigung der Start-Taste können Sie mit der Select-Taste einen Trainingsmodus (manuell/herzfrequenzgesteuert) oder ein Tr ainingsprogramm wählen. ENTER Bestätigen Sie Ihre Wahl (Trainingsmodus oder -programm, Benutzereinstellungen) START Beginnen Sie mit der gewählten Trainingseinheit

TASTEN ZUR GESCHWINDIGKEITSKONTROLLE

(PFEILTASTEN) Mit der Hasentaste wird die Laufgeschwindigkeit in 0,1 km/h-Intervallen erhöht, mit der Schildkrötentaste in 0,1 km/h-Intervallen reduziert. Längeres Drücken der Tasten beschleunigt die Geschwindigkeitsänderung. Der Geschwindigkeitsbereich liegt zwischen 1,0-16,0 km/h. Bei den Benutzereinstellungen verändern Sie Einstellwerte mithilfe der Tasten zur Geschwind igkeitseinstellung. Im HRC-Modus können Sie den eingegebenen Pulswert während des Trainings mithilfe der Tasten zur Geschwindigkeitseinste llung verändern. In den Trainingsprogrammen können Sie das Anspruchsniveau mithilfe der Tasten zur Geschwindigkeitseinstellung skalieren. Durch Druck auf die Hasentaste erhöhen Sie das Anspruchsniveau in Stufen von 5 %, durch Druck auf die Schildkrötentaste wiederum verringern Sie es in Stufen von 5 %.

TASTEN ZUR NEIGUNGSKONTROLLE

Durch Drücken der Taste zum Anheben der Neigung können Sie den Neigungswinkel des Laufbandes in Stufen von 0,5 % erhöhen, durch Drücken der Taste zum Verringern der Neigung wiederum verringern Sie die Neigung in Stufen von 0,5 %. Der Neigungswinkel kann zwischen 0 % (horizontal) und 10 % eingestellt werden. Nach dem Einschalten durch gleichzeitige Betätigung beider Tasten zur Einstellung des Neigungswinkels gelangen Sie zu den Benutzereinstellungen. SCAN/HOLD Die Anzeige wechselt die Werte der Anzeigefenster im Abstand von 6 Sekunden. Wenn Sie einen bestimmten Wert länger betrachten wollen, drücken Sie die Taste Scan/Hold, dann werden die Anzeigen arretiert. Wenn Sie dann wieder die wechselnden Anzeigen betrachten wollen, lösen Sie die Arretierung durch erneutes Drücken der Taste Scan/Hold. TUNTURI_J4F_manual 11 31.10.2002, 15:34:3212

BETRIEBSANLEITUNG • J4F

STOP/PAUSE Durch einmaliges Drücken der Stop/Pause - Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartemodus über. Nach Ablauf von 5 Minuten können Sie die unterbrochene Trainingseinheit durch Drücken der Start-Taste wieder aufnehmen. Durch erneutes Drücken der STOP-Taste beenden Sie das Training. Ein Druck von 2 Sekunden auf die Stop- Taste setzt die Anzeige auf Null zurück, worauf die Anzeige in den Startzustand und das Laufband in die Startposition und das Laufband in den Nullwinkel zurückkehrt. ANZEIGEN In der Anzeige wechseln drei Anzeigenkombinationen im Abstand von 6 Sekunden: Steigungswinkel / Herzfrequenz / Geschwindigkeit, Zeit / Strecke / Energieverbrauch und Zeit / Herzfrequenz / Geschwindigkeit. Durch einmaliges Drücken der Taste Scan/Hold wird die Anzeige angehalten, durch nochmaliges Drücken wird sie wieder freigegeben und wechselt wieder. TIME (Trainingszeit) Anzeige mit Sekundengenauigkeit 00:00 - 99:59, danach mit Minutengenauigkeit h1:40 - h9:59. ELEVATION (Steigungswinkel) 0-10 %, in Intervallen von 0,5 % DISTANCE (Strecke) 0.00-99.99 km, in Intervallen von 0,01 km HEART RATE (Herzfrequenz) 45-220 bpm. Die Herzfrequenzlampe blinkt stets, wenn das Messgerät ein Frequenzsignal empfängt. KCAL (Energieverbrauch) 0-999 kcal, in Intervallen von 1 kcal SPEED (Laufbandgeschwindigkeit) 1,0-16,0 km/h, in Intervallen von 0,1 km/h GRAPHIK/TEXTANZEIGE Beim Beginn der Trainingseinheit erscheinen in der Anzeige englischsprachige Hinweise und während des Trainings Informationen zum Trainingsverlauf. ALLGEMEINES ZUM TRAINING

Suchen Sie vor dem Trainingsbeginn einen Arzt auf, der Ihren Gesundheitszustand feststellt.

Bei Übelkeit, Schwindelgefühl oder anderen ungewöhnlichen Symptomen während des Trainings, beenden Sie Ihre Übung und suchen Sie einen Arzt auf.

Um Muskelkater und Zerrungen zu vermeiden, beginnen und beenden Sie jedes Training mit Dehnübungen.

FÜR DIE TRAININGSUMGEBUNG

Dieses Gerät darf nur in Innenräumen benutzt werden; es ist nicht für den Einsatz in Feuchträumen vorgesehen.

Stellen Sie das Gerät auf einen sicheren, ebenen Untergrund. Darauf achten, dass der Bereich neben und vor (mindestens 60 cm) und hinter (mindestens 100x200 cm) dem Laufbandtrainer frei ist.

Es wird empfohlen, das Gerät auf eine Schutzmatte zu stellen.

Vergewissern Sie sich, dass der Trainingsraum ausreichend belüftet ist. Um Erkältungen zu vermeiden, trainieren Sie nicht an einem zugigen Ort.

Nach jedem Training den Netzstecker ziehen.

Falls Sie Kinder an das Trainingsgerät lassen, müssen Sie deren geistige und körperliche Entwicklung und vor allem deren Temperament berücksichtigen, sie gegebenenfalls beaufsichtigen und sie vor allem auf die richtige Benutzung des Gerätes hinweisen.

Das Gerät kann immer nur von einer Person benutzt werden.

Tragen Sie während des Trainings angemessene Kleidung und Schuhe. TRAINING BEGINNEN

Zur Vermeidung von Muskelkater Aufwärmtraining (langsames Joggen oder Gehen) und Dehnübungen nicht vergessen.

Mit gegrätschten Beinen auf die Seitenränder des Laufbandtrainers stellen. Das Gerät nie auf dem Laufband stehend in Bewegung setzen.

Zum Auf- und Absteigen und bei der Bedienung der Tastatur immer an den Handläufen festhalten. Nie vom laufenden Laufband abspringen!

Bei Übelkeit, Schwindelgefühl oder anderen ungewöhnlichen Symptomen während des Trainings, beenden Sie Ihre Übung und suchen Sie einen Arzt auf. TRAINING BEENDEN

Zur Vermeidung von Muskelkater Abwärmtraining (langsames Joggen oder Gehen) und Dehnübungen nicht vergessen.

Den Sicherheitsschlüssel immer abziehen.

Das Gerät ausschalten.

Das Netzkabel sowohl aus der Steckdose als auch aus der Buchse am Laufbandtrainer ziehen und an einem sicheren Ort, vor Kinderhand geschützt, aufbewahren.

Das Gerät mit einem leicht angefeuchteten Wischtuch von eventueller Feuchtigkeit befreien. Keine Lösungsmittel verwenden!

WIE MOTIVIEREN SIE SICH ZUM

WEITERMACHEN? Für das Erreichen Ihrer Ziele brauchen Sie Motivation, um für das Maximalziel TUNTURI_J4F_manual 12 31.10.2002, 15:34:3413

BETRIEBSANLEITUNG • J4F

weiterzumachen: lebenslange Gesundheit und neue Lebensqualität.

Setzen Sie sich realistische Ziele.

Machen Sie Ihrem Zeitplan entsprechend allmähliche Fortschritte.

Führen Sie ein Fitness-Tagebuch.

Variieren Sie Ihre Trainingsformen von Zeit zu Zeit.

Gestalten Sie Ihr Training mit Phantasie.

Üben Sie sich in Selbstdisziplin. Ein wichtiger Aspekt Ihres Trainings ist die Vielseitigkeit. Indem Sie variieren und verschiedene Muskelgruppen trainieren, erhalten Sie sich Ihre Motivation. HERZFREQUENZ Die Herzfrequenzmessung erfolgt drahtlos mit einem Herzfrequenzmessgerät vom Typ Polar T 31. Der Polar-Empfänger ist bereits eingebaut. Egal, welches Ziel Sie erreichen wollen, die besten Resultate erzielen Sie mit einem Training auf dem richtigen Leistungsniveau, und das beste Maß ist dabei Ihre eigene Herzfrequenz. Ermitteln Sie zuerst Ihre maximale Herzfrequenz. Wenn Sie diese nicht kennen, orientieren Sie sich bitte an der nachfolgenden Formel: FRAUEN: 226 - ALTER MÄNNER: 220 - ALTER Das sind Durchschnittswerte, das Maximum unterscheidet sich von Mensch zu Mensch. Die maximale Herzfrequenz verringert sich pro Jahr durchschnittlich um einen Punkt. Wenn Sie zu einer der bereits genannten Risikogruppen zählen, bitten Sie den Arzt, Ihre maximale Herzfrequenz festzustellen. Wir haben drei Herzfrequenzbereiche defi niert, die Sie bei Ihrem zielgerichteten Training unterstützen. ANFÄNGER: 50-60 % der maximalen Herzfrequenz Sie ist außerdem für Übergewichtige und Rekonvaleszenten geeignet sowie für diejenigen, die seit langem nicht mehr trainiert haben. Drei Trainingseinheiten pro Woche von jeweils einer halben Stunde Dauer sind angemessen. Regelmäßiges Training verbessert die Leistungsfähigkeit der Atmungs- und Kreislauforgane ganz entscheidend. FORTGESCHRITTENE: 60-70 % der maximalen Herzfrequenz Perfekt geeignet zur Verbesserung und Erhaltung der Fitness. Damit stärken Sie Ihr Herz und Ihre Lungen mehr, als auf dem Anfängerniveau. Wir empfehlen mindestens 3 Trainingseinheiten pro Woche mit jeweils mindestens 30 Minuten. Wenn Sie Ihr Fitnessniveau noch weiter erhöhen möchten, trainieren Sie häufi ger oder intensiver, aber nicht beides zugleich. AKTIVE SPORTLER: 70-80 % der maximalen Herzfrequenz Das Training auf diesem Niveau ist nur für durchtrainierte Sportler geeignet und setzt ein Langzeit-Ausdauertraining voraus. Achten Sie bei Ihrer Trainingskleidung darauf, dass bestimmte für Kleidungsstücke verwendete Fasern (z.B. Polyester, Polyamid) statische elektrische Ladungen verursachen, die ein Hindernis für eine zuverlässige Herzfrequenzmessung sein können. Beachten Sie auch, dass durch Handys, Fernsehgeräte und andere elektrische Geräte elektromagnetische Felder entstehen, die Probleme bei der Herzfrequenzmessung verursachen können.

TRAINING MIT DEM J4F-LAUFBAND

Schließen Sie das Laufband an das Stromnetz an, indem Sie die Stromleitung von dem Stromanschluss an der Vorderseite des Geräts mit der Netzsteckdose verbinden und den Stromschalter in die Startposition bringen, worauf die Lampe im Schalter aufl euchtet.

EINGABE DER BENUTZERANGEBEN

Drücken Sie gleichzeitig beide Tasten zur Einstellung des Neigungswinkels, worauf Sie zur Einstellung der Benutzerangaben gelangen. Im Textfeld der Anzeige erscheinen englischsprachige Anweisungen, die sich mit dem einzugebenden Wert ändern. Drücken Sie die Enter-Taste um mit den Einstellungen zu beginnen.

1. Eingabe des Geschlechts (Male = Mann, Female

= Frau); ändern Sie die Einstellungen mit der Pfeiltaste, bestätigen Sie den eingegebenen Wert mit der Enter-Taste, worauf Sie zur nächsten Einstellung gelangen: Die Angaben werden zur Einschätzung des Energieverbrauchs benötigt.

2. Geben Sie das Alter des Benutzers ein;

verändern Sie die Einstellungen mit den Pfeiltasten, bestätigen Sie den eingestellten Wert mit der Enter-Taste, worauf Sie zur nächsten Einstellung gelangen: Die Angaben werden zur Einschätzung des Energieverbrauchs benötigt.

3. Stellen Sie die Maßeinheiten ein (Metric

= metrisches System, Imperial = englische Maßeinheiten); verändern Sie die Einstellungen mit den Pfeiltasten, Bestätigen Sie den eingegebenen Wert mit der Enter-Taste, wonach Sie zur nächsten Einstellung gelangen.

4. Schalten Sie die Verwendung der Tonsignale

ein ( ON = Tonsignale werden verwendet, OFF = Tonsignale werden nicht verwendet); verändern Sie die Einstellungen mit den Pfeiltasten, bestätigen Sie den eingestellten Wert mit der Enter-Taste, worauf Sie zur nächsten Einstellung gelangen.

5. In der Anzeige TOTAL TIME wird die gesamte

Laufzeit des Laufbandes angezeigt; der Wert kann nicht verändert werden. Mit der Enter-Taste TUNTURI_J4F_manual 13 31.10.2002, 15:34:3514

BETRIEBSANLEITUNG • J4F

gelangen Sie zur nächsten Anzeige.

6. In der Anzeige TOTAL DISTANCE wird die

gesamte Laufstrecke des Laufbandes angezeigt; der Wert kann nicht verändert werden. Mit der Enter-Taste gelangen Sie zurück zur Einstellung des Geschlechts des Benutzers, die Benutzereinstellungen verlassen Sie mit der Start- Taste. WAHL DER TRAININGSEINHEIT Verbinden Sie das Laufband mit dem Stromnetz, indem Sie das Netzkabel vom Stromanschluss an der Vorderseite des Gerätes mit einer Netzsteckdose verbinden und den Stromschalter einschalten. Im Schalter leuchtet eine Lampe auf. Achten Sie darauf, dass der Sicherheitsschlüssel ordnungsgemäß im Schloss steckt. Drücken Sie die Select-Taste bis die Signallampe bei der gewünschten Trainingseinheit leuchtet. Es stehen zur Auswahl:

1. Das Manual-Training, bei dem Sie während

des Trainings selbst die Geschwindigkeit und den Neigungswinkel wählen,

2. das herzfrequenzgesteuerte HRC-Training, bei

dem das Laufband die Geschwindigkeit / Neigung in der Weise steuert, dass Sie ständig auf dem von Ihnen gewählten Herzfrequenzniveau trainieren; herzfrequenzgesteuerte Profi le erfordern stets die Verwendung eines Herzfrequenzmessgurts,

3. ein fertiges Trainingsprofi l, bei dem

Geschwindigkeit / Neigungswinkel oder Frequenzniveau in einer im voraus festgelegten Weise wechseln. MANUAL-TRAINING

1. Das Manual-Training ist die Voreinstellung des

2. Drücken Sie die Enter-Taste und stellen Sie das

Gewicht des Benutzers mit den Pfeiltasten ein. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher erhalten, bis sie durch einen anderen Wert ersetzt wird.

3. Drücken Sie die Start-Taste; das Laufband setzt

sich mit einer Geschwindigkeit von 1,0 km/h in Bewegung. Sie können die Geschwindigkeit mit den Hase-/Schildkrötetasten verändern. Sie können die Laufbandneigung mit den Tasten zur Neigungskontrolle verändern.

4. Durch einmalige Betätigung der Stop/Pause-

Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartezustand über. Während dieser Zeit können Sie das unterbrochene Training durch Betätigung der Start-Taste fortsetzen. Durch zweimalige Betätigung der Stop/ Pause-Taste beenden Sie das Trainingsprogramm. Mit einem Druck von 2 Sekunden auf die Stop- Taste führen Sie ein Reset der Einstellungen durch, wodurch die Anzeige in den Ausgangszustand zurückkehrt und das Laufband in die horizontale Position geht. Wenn das Benutzergewicht nicht verändert zu werden braucht, können Sie das Training direkt durch Druck auf die Start-Taste beginnen. Die Profi lanzeige speichert im Minutenabstand die Geschwindigkeitsdaten des Trainings. Nach 16 Minuten verschiebt sich die Anzeige in der Weise nach links, dass jeweils die Geschwindigkeitsdaten der letzten 16 Minuten angezeigt werden. HERZFREQUENZGESTEUERTES TRAINING

1. Herzfrequenzgesteuerte Profi le setzen stets die

Verwendung eines Herzfrequenzmessgurts. Wenn die Herzfrequenzmessung nicht gelingt, erscheint im Textfeld die Fehleranzeige HR ERROR. Vergewissern Sie sich dann, dass Sie die Hinweise zum Gebrauch des Messgurts befolgt haben.

2. Drücken Sie die Select-Taste, bis die

Signallampe neben dem HRC-Text aufl euchtet.

3. Drücken Sie die Enter-Taste, worauf Sie zur

Einstellung des Trainingsfrequenzniveaus gelangen. Das zuletzt eingestellte Trainingsfrequenzniveau erscheint in der mittleren Nummernanzeige. Sie können den Wert mit den Pfeiltasten verändern. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Einstellung. Die Einstellung bleibt im Speicher erhalten, bis sie durch einen anderen Wert ersetzt wird.

4. Drücken Sie die Enter-Taste und stellen Sie

das Benutzergewicht mit den Pfeiltasten ein. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Einstellung. Die Einstellung bleibt im Speicher erhalten, bis sie durch einen anderen Wert ersetzt wird.

5. Drücken Sie die Start-Taste; das Training

beginnt, und das Laufband setzt sich in Bewegung.

6. Durch einmalige Betätigung der Stop/Pause-

Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartezustand über. Während dieser Zeit können Sie das unterbrochene Training durch Betätigung der Start-Taste fortsetzen. Durch zweimalige Betätigung der Stop/ Pause-Taste beenden Sie das Trainingsprogramm. Mit einem Druck von 2 Sekunden auf die Stop- Taste führen Sie ein Reset der Einstellungen durch, wodurch die Anzeige in den Ausgangszustand zurückkehrt und das Laufband in die horizontale Position geht. Wenn das Trainingsfrequenzniveau und Benutzergewicht nicht verändert zu werden braucht, können Sie das herzfrequenzgesteuerte Training direkt durch Wahl der HRC-Funktion und Druck auf die Start-Taste beginnen. Die Profi lanzeige speichert im Minutenabstand die Herzfrequenzdaten des Trainings. Nach 16 Minuten verschiebt sich die Anzeige in der Weise nach links, dass jeweils die Geschwindigkeitsdaten der letzten 16 Minuten angezeigt werden. TUNTURI_J4F_manual 14 31.10.2002, 15:34:3615

BETRIEBSANLEITUNG • J4F

TRAININGSPROFILE Zur Sicherstellung eines vielseitigen, angenehmen und zielorientierten Trainings hat Tunturi in verschiedener Weise wirkende fertige Trainingsprofi le entwickelt. Die Form der Profi le ist in den Tastenfolien der Anzeige dargestellt, während des Trainings gibt die Anzeige darüber hinaus präzisere Informationen zu dem gewählten Profi l. Das Anzeigegerät informiert im voraus mit einem Tonsignal über Profi lveränderungen. Die Profi lanzeige zeigt die Form des Profi ls sowie die Daten des nächsten Profi lpfeilers. A. Hill Walk, Hill Jog und Hill Run sind Trainingsprofi le mit unterschiedlich hohem Anforderungsniveau, bei denen Sie das Anforderungsniveaus genau auf die von Ihnen gewünschte Höhe einstellen sowie die Dauer des Trainings einstellen können.

1. Die Hill (Hügel)-Profi le erfordern nicht die

Verwendung eines Frequenzmessgurts, aber der Frequenzmessgurt bietet interessante zusätzliche Informationen zu Ihrer Leistung.

2. Drücken Sie die Select-Taste, bis die

Signallampe neben dem gewünschten Hill-Profi l aufl euchtet.

3. Drücken Sie die Enter-Taste, worauf Sie

zur Einstellung der Profi ldauer gelangen. Die zuletzt eingestellte Dauer erscheint in der Nummernanzeige auf der linken Seite. Sie können den Wert mit den Pfeiltasten verändern (Grenzwerte 10 Minuten (10:00)- 3 Stunden (h3: 00), Veränderungen in Stufen zu 5 Minuten). Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

4. Drücken Sie die Enter-Taste und stellen Sie das

Benutzergewicht mit den Pfeiltasten ein. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

5. Drücken Sie die Start-Taste; das Training

beginnt, und die Matte setzt sich in Bewegung.

6. Sie können das Geschwindigkeitsniveau des

Profi ls mit Hilfe der Pfeiltasten in Stufen von 5 % nach oben und unten verändern.

7. Durch einmalige Betätigung der Stop/Pause-

Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartezustand über. Während dieser Zeit können Sie das unterbrochene Training durch Betätigung der Start-Taste fortsetzen. Durch zweimalige Betätigung der Stop/ Pause-Taste beenden Sie das Trainingsprogramm. Mit einem Druck von 2 Sekunden auf die Stop- Taste führen Sie ein Reset der Einstellungen durch, wodurch die Anzeige in den Ausgangszustand zurückkehrt und das Laufband in die horizontale Position geht. Wenn die Trainingsdauer und das Benutzergewicht nicht verändert zu werden braucht, können Sie das Training direkt durch Wahl des gewünschten Hill-Profi ls und durch Druck auf die Start-Taste beginnen. B. Rolling Hills ist ein Intervalltraining, bei dem Sie die während des Trainings zu laufende Strecke einstellen können.

1. Das Profi l erfordert nicht die Verwendung eines

Frequenzmessgurts, aber der Frequenzmessgurt bietet interessante zusätzliche Informationen zu Ihrer Leistung.

2. Drücken Sie die Select-Taste, bis die

Signallampe neben dem Text Rolling Hills aufl euchtet.

3. Drücken Sie die Enter-Taste, worauf Sie

zur Einstellung der Profi lstrecke gelangen. Die zuletzt eingestellte Strecke erscheint in der Nummernanzeige in der Mitte. Sie können den Wert mit den Pfeiltasten verändern, der voreingestellte Wert ist 3 km (Grenzwerte 3 km - 42 km, Veränderungen in Stufen zu 1 km). Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

4. Drücken Sie die Enter-Taste und stellen Sie das

Benutzergewicht mit den Pfeiltasten ein. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

5. Drücken Sie die Start-Taste; das Training

beginnt, und die Matte setzt sich in Bewegung. Stellen Sie die Geschwindigkeit mit Hilfe der Tasten zur Geschwindigkeitseinstellung ein.

6. Durch einmalige Betätigung der Stop/Pause-

Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartezustand über. Während dieser Zeit können Sie das unterbrochene Tr aining durch Betätigung der Start-Taste fortsetzen. Durch zweimalige Betätigung der Stop/ Pause-Taste beenden Sie das Trainingsprogramm. Mit einem Druck von 2 Sekunden auf die Stop- Taste führen Sie ein Reset der Einstellungen durch, wodurch die Anzeige in den Ausgangszustand zurückkehrt und das Laufband in die horizontale Position geht. Wenn die Trainingsdauer und das Benutzergewicht nicht verändert zu werden brauchen, können Sie das Training direkt durch Wahl des gewünschten Rolling-Hills-Profi ls und durch Druck auf die Start-Taste beginnen. C. Die Profi le Fatburner, Fatburner 2 (Fettverbrennung), Cardio (Fitnesserhaltung) und Fit (Fitnessverbesserung) sind unterschiedliche, sich in ihrem Anforderungsniveau voneinander unterscheidende Trainingsprofi le mit Herzfrequenzsteuerung, bei denen Sie die Dauer der Trainingsabschnitte einstellen können.

1. Die herzfrequenzgesteuerten Profi le Fatburner,

TUNTURI_J4F_manual 15 31.10.2002, 15:34:3716

BETRIEBSANLEITUNG • J4F

Cardio und Fit setzen jeweils die Verwendung eines Herzfrequenzmessgurts voraus. Wenn die Herzfrequenzmessung nicht gelingt, erscheint im Textfeld die Fehleranzeige HR ERROR. Vergewissern Sie sich dann, dass Sie die Hinweise zum Gebrauch des Messgurts befolgt haben.

2. Drücken Sie die Select-Taste, bis die

Signallampe neben dem gewünschten Profi l aufl euchtet.

3. Drücken Sie die Enter-Taste, worauf Sie

zur Einstellung der Profi ldauer gelangen. Die zuletzt eingestellte Dauer erscheint in der Nummernanzeige auf der linken Seite. Sie können den Wert mit den Pfeiltasten verändern (Grenzwerte 10 Minuten (10:00)- 3 Stunden (h3: 00), Veränderungen in Stufen zu 5 Minuten). Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

4. Drücken Sie die Enter-Taste und stellen Sie das

Benutzergewicht mit den Pfeiltasten ein. Drücken Sie die Enter-Taste zur Bestätigung Ihrer Wahl. Die Einstellung bleibt im Speicher des Anzeigegeräts erhalten, bis sie durch einen anderen Wert ersetzt wird.

5. Drücken Sie die Start-Taste; das Training

beginnt, und das Laufband setzt sich in Bewegung.

6. Sie können das Herzfrequenzniveau des Profi ls

mit Hilfe der Pfeiltasten in Stufen von 5 % nach oben und unten verändern.

7. Durch einmalige Betätigung der Stop/Pause-

Taste bleibt das Laufband stehen und geht in einen 5 Minuten dauernden Wartezustand über. Während dieser Zeit können Sie das unterbrochene Training durch Betätigung der Start-Taste fortsetzen. Durch zweimalige Betätigung der Stop/ Pause-Taste beenden Sie das Trainingsprogramm. Mit einem Druck von 2 Sekunden auf die Stop- Taste führen Sie ein Reset der Einstellungen durch, wodurch die Anzeige in den Ausgangszustand zurückkehrt und das Laufband in die horizontale Position geht. Wenn das Benutzergewicht und die Profi ldauer nicht verändert zu werden braucht, können Sie das Training direkt durch Wahl des gewünschten herzfrequenzgesteuerten Profi ls und durch Druck auf die Start-Taste beginnen. WARTUNG Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden und Verschleiß geprüft wird. Mindestens einmal jährlich überprüfen, dass alle Befestigungsschrauben fest angezogen sind. Defekte Teile sind sofort auszutauschen und/oder das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen.

PFLEGE DER LAUFPLATTE

Die Pfl ege der Laufmatte ist die wichtigste Wartungsmaßnahme; die Garantie deckt keine Schäden, die auf eine unterlassene Pfl ege der Laufmatte zurückzuführen sind. Diese muss immer dann durchgeführt werden, wenn Sie eine deutliche Reibungszunahme der Laufmatte feststellen. Die Reibungszunahme kann sich als ruckende Bewegung oder als Fehlermeldung 15 bemerkbar machen. Eine nicht ausreichende Behandlung führt zu erhöhtem Verschleiß und Beschädigung von Laufmatte, Laufplatte und Motor. Der Pfl egebedarf hängt weitgehend vom Gewicht des Benutzers und seinem Laufstil ab: ein hohes Körpergewicht sowie eine niedrige Betriebsgeschwindigkeit der Laufmatte führen zu einer stärkeren Belastung des Gerätes und machen daher besondere Sorgfalt bei der Pfl ege erforderlich. Bei durchschnittlicher Verwendung (30 Minuten, 4-5 Mal pro Woche) wird die Pfl ege der Laufplatte mit T-Lube nach jeweils 4-6 Monaten notwendig. Um die Notwendigkeit der Pfl ege zu ermitteln, heben Sie das Laufband an und überprüfen Sie, ob die Laufplatte möglichst weit in der Mitte mit dem T-Lube Pfl egemittel behandelt ist. Falls die Laufplatte völlig oder weitgehend trocken ist, muss diese bitte sofort mit T-Lube wie folgt gepfl egt werden:

1. Das Band anhalten.

2. Befestigen Sie die Düse an der T-Lube Dose.

3. Das Band an einer Seite anheben.

4. Sprühen Sie T-Lube direkt auf die gesamte

Länge der Lauffl äche.

5. Bitte stellen Sie sicher, dass die gesamte

Lauffl äche auf einer Breite von ca. 20 cm deutlich sichtbar mit T-Lube angefeuchtet ist.

6. Das Laufband ist sofort betriebsbereit.

BITTE BEACHTEN! Zur Behandlung des Laufbandes nur T-Lube verwenden! T-Lube ist bei Ihrem Tunturi-Händler erhältlich.

REINIGUNG DES LAUFBANDES

Die Handläufe und die Elektronikanzeige mit einem feuchten Tuch reinigen. Auf keinen Fall Lösungsmittel verwenden! Die sichtbaren Teile des Rahmens (wie Laufmatte, Laufplatte und Seitenprofi le) regelmäßig mit einer kleinen Düse absaugen. Zur Reinigung der Unterseite das Gerät in Aufbewahrungsposition bringen. WICHTIG! Halten Sie die Umgebung des Laufbandes sauber. Im Betrieb zieht das Laufband z.B. Staub an, der Probleme für die Funktion des Gerätes verursachen kann.

AUSRICHTEN DER LAUFMATTE

Beobachten Sie den Lauf des Bandes während des TUNTURI_J4F_manual 16 31.10.2002, 15:34:3817

BETRIEBSANLEITUNG • J4F

Trainings und führen Sie die unten beschriebenen Einstellmaßnahmen sofort aus, wenn sie notwendig sind. Während des Trainings sollte die Laufmatte möglichst gerade und mittig laufen. Die Laufmatte braucht nicht neu ausgerichtet werden, falls

das Gerät an einem ebenen Ort aufgestellt wird und ordnungsgemäß gespannt ist, und

das Laufband ursprünglich ordnungsgemäß ausgerichtet wurde. Aufgrund von besonderen Laufstilen (z. B. einseitige Gewichtsverteilung) kann die Laufmatte mit der Zeit jedoch schräg laufen. Ragt die Laufmatte über eines der beiden Seitenprofi le hinaus, muss die Laufmatte wie folgt neu ausgerichtet werden:

1. Die Matte mit einer Geschwindigkeit von 5 km/

2. Läuft die Laufmatte nach links, die linke

Einstellschraube am hinteren Ende des Laufbandtrainers um 1/4 Umdrehung nach rechts und die rechte Einstellschraube um 1/4 Umdrehung nach links drehen. Bereits eine 1/4 Umdrehung verändert die Richtung der Laufmatte. Deshalb die Stellung der Einstellschrauben nur Schritt für Schritt verändern. Läuft die Laufmatte nach rechts, die rechte Einstellschraube am hinteren Ende des Laufbandtrainers um 1/4 Umdrehung nach rechts und die linke Einstellschraube um 1/4 Umdrehung nach links drehen.

3. Läuft die Laufmatte in der Mitte, ist die

Einstellung richtig. Wenn nicht, die obigen Schritte so lange wiederholen, bis die Laufmatte in der Mitte des Gerätes bleibt. Läuft die Laufmatte über längere Zeit hinweg schräg, so dass es an der einen Geräteseite scheuert, können Betriebsstörungen auftreten. Die Garantie deckt keine Schäden, die auf eine unterlassene Ausrichtung der Laufmatte zurückzuführen sind.

NACHSPANNEN DER LAUFMATTE

Die Laufmatte muss nachgespannt werden, wenn sie bei normalem Betrieb über die Laufrolle zu rutschen beginnt. Die Laufbandspannung jedoch so gering wie möglich halten! Das Nachspannen erfolgt mit denselben Einstellschrauben wie zum Ausrichten.

1. Die Matte mit einer Geschwindigkeit von 5 km/

2. Beide Einstellschrauben gleich viel, 1/4

Umdrehung, nach rechts drehen.

3. Durch Gehen wie an einem steileren Abhang

versuchen, die Laufmatte zu bremsen. Rutscht das Laufband immer noch zu leicht über die Laufrolle, die Einstellschrauben um eine weitere 1/4 Umdrehung nach rechts drehen und einen weiteren Bremsversuch machen. Die Laufmatte sollte erst bei scharfem Bremsen rutschen. Falls die Laufmatte trotz wiederholtem Nachspannen rutscht, bitte Kontakt mit Ihrem Tunturi-Händler aufnehmen. BETRIEBSSTÖRUNGEN BITTE BEACHTEN! Tr otz kontinuierlicher Qualitätsüberwachung können vereinzelt an den Geräten durch einzelne Komponenten verursachte Funktionsstörungen auftreten. Dabei ist es nicht angebracht, das ganze Gerät zur Reparatur zu bringen, da der Fehler meistens durch Austauschen der defekten Komponente behoben werden kann. Wenden Sie sich an Ihre nationale Tunturi- Vertretung, wenn Sie Ersatzteile benötigen oder Funktionsstörungen an Ihrem Gerät feststellen. Beschreiben Sie das Problem und die Einsatzbedingungen und teilen Sie das Kaufdatum und die Seriennummer des Gerätes mit. Die Ersatzteilnummern fi nden Sie in der Liste am Ende dieser Anweisung. Nur Teile in der Ersatzteilliste dürfen verwendet werden. Falls Sie Funktionsstörungen an Ihrem Gerät feststellen, schalten Sie es umgehend aus. Warten Sie 1 Minute und schalten Sie das Gerät wieder ein. Normalerweise werden Funktionsstörungen mit dieser Maßnahme behoben und das Gerät kann weiterverwendet werden. Sollte die Funktionsstörung aber wieder auftreten, das Gerät umgehend ausschalten und Kontakt mit Ihrer nationalen Tunturi-Vertretung aufnehmen. FEHLERMELDUNGEN Das Benutzerinterface zeigt eine Funktionsstörung auf der Anzeige an. Den Fehlercode erkennen Sie

ERROR. ERROR 1: Fehler des Geschwindigkeitssensors Das Gerät ausschalten. 1 Minute warten und das Gerät wieder einschalten. Falls die Fehlermeldung nicht mehr erscheint, kann das Gerät ohne Risiko weiterverwendet werden. Sonst bitte Kontakt mit Ihrer nationalen Tunturi-Vertretung aufnehmen. ERROR 2: Die Laufbandgeschwindigkeit übersteigt den vorgegebenen Wert: Bitte Kontakt mit Ihrer nationalen Tunturi- Vertretung aufnehmen. ERROR 3: Der Sicherheitsschlüssel ist nicht im Schloss Den Sicherheitsschlüssel im Schloss anbringen und das Training fortsetzen. ERROR 5: Funktionsstörung des Motors zur Neigungseinstellung Das Gerät ausschalten. 1 Minute warten und das Gerät wieder einschalten. Gleichzeitig die beiden Pfeiltasten und die Neigung verringern-Taste drücken. Das Laufband kalibriert sich automatisch. Drücken Sie die Stop-Taste für zwei Sekunden, um diese Anzeige zu verlassen. Falls die Fehlermeldung nicht mehr erscheint, kann das Gerät ohne Risiko weiterverwendet werden. Sonst bitte Kontakt mit Ihrer nationalen Tunturi-Vertretung aufnehmen. TUNTURI_J4F_manual 17 31.10.2002, 15:34:3918

BETRIEBSANLEITUNG • J4F

ERROR 11: Datenübertragungsstörung Das Gerät ausschalten. 1 Minute warten und das Gerät wieder einschalten. Falls die Fehlermeldung nicht mehr erscheint, kann das Gerät ohne Risiko weiterverwendet werden. Sonst bitte Kontakt mit Ihrer nationalen Tunturi-Vertretung aufnehmen. ÜBERSTROMSCHUTZ Falls der Stromverbrauch des Laufbandes zu groß wird, schaltet der Überstromschutz als Vorsichtsmaßnahme die Stromzufuhr zum Laufband ab und die neben dem Stromschalter befi ndliche Drucktaste der Sicherung springt hervor. Vor der weiteren Benutzung des Gerätes überprüfen Sie besonders die Schmierung des Laufbandes sowie weitere mögliche mechanische Ursachen für die Auslösung des Überstromschutzes. Drücken Sie die Drucktaste der Sicherung wieder herunter, und das Gerät ist wieder betriebsbereit.

TRANSPORT UND AUFBEWAHRUNG

• Das Laufteil vom J4F lässt sich zur raumsparenden Aufbewahrung zwischen den Trainingseinheiten wie folgt bequem hochklappen: Die Neigung des Laufbandes in den Nullwinkel verringern, den Netzschalter ausschalten und das Netzkabel sowohl aus der Steckdose als auch aus der Buchse am Laufband ziehen. Das Gerät am hinteren Ende anheben. BITTE BEACHTEN! Das J4F muss in der Aufbewahrungsposition immer verriegelt sein. Zum Transport des J4F wie folgt vorgehen: Vor dem Transport das Netzkabel sowohl aus der Steckdose als auch aus der Buchse am Laufbandtrainer ziehen. Das Gerät in die Aufbewahrungsstellung hochklappen; vergewissern Sie sich, dass die Lauffl äche verriegelt ist. Danach befi ndet sich das Gerät automatisch auf den integrierten Transportrollen und kann leicht an den gewünschten Platz geschoben werden. Der Hebel zum Lösen der Arretierung befi ndet sich links neben dem hinterenFußrohr. Lösen Sie die Arretierung des Laufbandes, indem Sie den Hebel nach unten drehen. BITTE BEACHTEN! Das Laufband nur mit äußerster Vorsicht über eine Schwelle oder andere unebene Flächen transportieren. Das Laufband darf nicht auf den Transportrollen über eine Treppe geschoben werden - es muss unbedingt getragen werden. BITTE BEACHTEN! Nach dem Bewegen oder Transport muss das Laufband ggf. neu ausgerichtet werden. Um Funktionsstörungen zu vermeiden, das Gerät in einem möglichst trockenen Raum mit gleichbleibender Temperatur vor Staub geschützt aufbewahren und benutzen. Nach jedem Training den Netzstecker ziehen. TECHNISCHE DATEN Länge p. 160
• cm (Aufbewahrungsstellung 64 cm) Höhe p. 142
• cm (Aufbewahrungsstellung 155 cm) Breite p. 76
• cm Gewicht p. 90
• kg Lauffl äche p. 43
• x 128 cm Geschwindigkeit p. 1
• ,0-16,0 km/h Neigung p. 0
• -10 % Motor ,75 PS (Dauerleistung) Sämtliche Tunturi-Geräte entsprechen den EG- Richtlinien für elektromagnetische Verträglichkeit, EMC (89/336/EWG) und der europäischen Niederspannungsrichtlinie (72/23/EEC). Das Produkt trägt daher das CE-Kennzeichen. Aufgrund unserer kontinuierlichen Produktentwicklung behält sich Tunturi das Recht vor, Spezifi kationen ohne vorherige Ankündigung zu verändern. BITTE BEACHTEN! Die Hinweise bezüglich der Montage, der Benutzung und der Wartung Ihres Gerätes müssen sorgfältig beachtet werden. Die Garantie schließt keine Beschädigungen ein, die auf Fahrlässigkeit bei der Montage, Einstellung und Wartung, wie sie in diesem Handbuch beschrieben wurden, zurückzuführen sind. Werden Modifi zierungen ohne das Einverständnis der Tunturi Oy Ltd vorgenommen, erlischt jeglicher Garantieanspruch! Wir wünschen Ihnen viele angenehme Trainingsstunden mit Ihrem neuen Tunturi Trainingspartner! TUNTURI_J4F_manual 18 31.10.2002, 15:34:4019 p. 1
