BEDIENUNGSANLEITUNG Apollo NEBULA

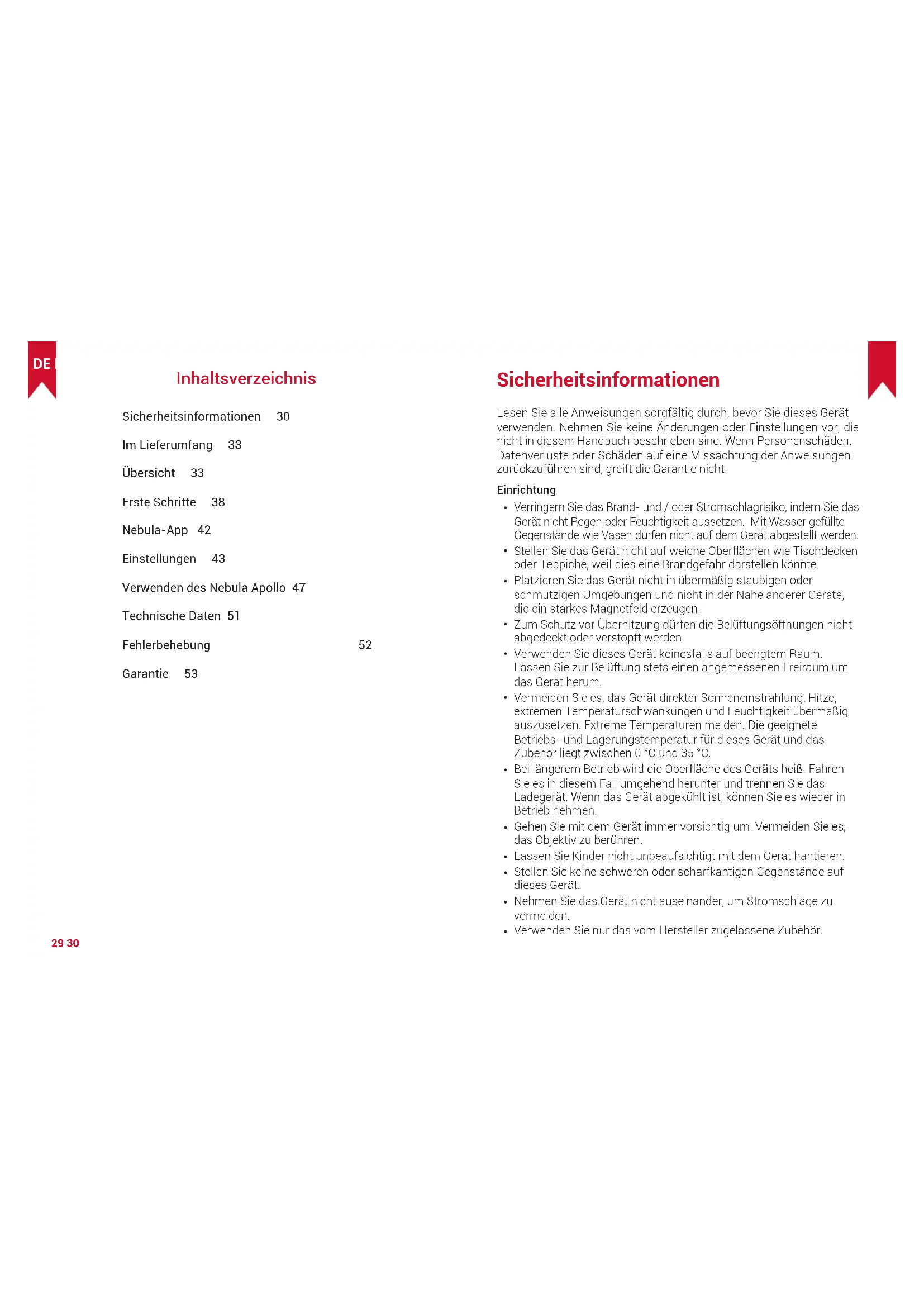

Verringern Sie das Brand- und / oder Stromschlagrisiko, indem Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Mit Wasser gefüllte Gegenstände wie Vasen dürfen nicht auf dem Gerät abgestellt werden.

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Tischdecken oder Teppiche, weil dies eine Brandgefahr darstellen könnte.

Platzieren Sie das Gerät nicht in übermäßig staubigen oder schmutzigen Umgebungen und nicht in der Nähe anderer Geräte, die ein starkes Magnetfeld erzeugen.

Zum Schutz vor Überhitzung dürfen die Belüftungsöffnungen nicht abgedeckt oder verstopft werden.

Verwenden Sie dieses Gerät keinesfalls auf beengtem Raum. Lassen Sie zur Belüftung stets einen angemessenen Freiraum um das Gerät herum.

Vermeiden Sie es, das Gerät direkter Sonneneinstrahlung, Hitze, extremen Temperaturschwankungen und Feuchtigkeit übermäßig auszusetzen. Extreme Temperaturen meiden. Die geeignete Betriebs- und Lagerungstemperatur für dieses Gerät und das Zubehör liegt zwischen 0 °C und 35 °C.

Bei längerem Betrieb wird die Oberfläche des Geräts heiß. Fahren Sie es in diesem Fall umgehend herunter und trennen Sie das Ladegerät. Wenn das Gerät abgekühlt ist, können Sie es wieder in Betrieb nehmen.

Gehen Sie mit dem Gerät immer vorsichtig um. Vermeiden Sie es, das Objektiv zu berühren.

Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.

Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dieses Gerät.

Nehmen Sie das Gerät nicht auseinander, um Stromschläge zu vermeiden.

Verwenden Sie nur das vom Hersteller zugelassene Zubehör.31 32 DE DE

Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschädigt werden könnten. Stromversorgung

Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Schalten Sie das Gerät aus, bevor Sie das Netzteil aus der Steckdose ziehen.

Schützen Sie das Netzkabel, damit niemand darauf tritt oder es anderweitig gequetscht wird, insbesondere an Steckern, an Mehrfachsteckdosen und am Austrittspunkt des Kabels am Gerät.

Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.

Wenn ein Netzstecker oder ein Gerätekoppler als Trennvorrichtung verwendet wird, bleibt die Trennvorrichtung einsatzbereit.

Vor dem Herstellen oder Ändern von Verbindungen stellen Sie bitte sicher, dass alle Geräte vom Stromnetz getrennt sind.

Berühren Sie niemals das Netzkabel oder den Netzanschluss mit feuchten Händen. Schutz des Gehörs

Zur Vermeidung von Gehörschäden nicht über längere Zeiträume bei hoher Lautstärke verwenden. Stellen Sie die Lautstärke auf einen sicheren Pegel ein. Ladevorgang

Das Ladegerät hat den Typ DST451-150300W-K mit einer Ausgangsspannung / einem Strom von 15 V GS / 3 A. Das Ladegerät sollte in der Nähe des Produkts installiert werden und leicht zugänglich sein.

Das Ladegerät darf ausschließlich in Innenbereichen verwendet werden.

Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur (zwischen 5°C und 25°C) und angemessener Belüftung auf.

Aufgrund des Gehäusematerials darf dieses Gerät nur an eine USB 2.0-Schnittstelle oder höher angeschlossen werden. Akku

Ersetzen Sie den integrierten Akku keinesfalls selbst. Falls ein Austausch erforderlich sein sollte, wenden Sie sich an ein autorisiertes Servicecenter.

Die Fernbedienung enthält Batterien, die verschluckt werden könnten. Bewahren Sie die Fernbedienung außerhalb der Reichweite von Kindern auf.

Explosionsgefahr! Halten Sie die Batterien von Hitze, direkter Sonneneinstrahlung und offenen Flammen fern. Werfen Sie Batterien niemals ins Feuer.

Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wurde.

Ersetzen Sie die Batterien der Fernbedienung nur durch Batterien des gleichen oder eines gleichwertigen Typs.

Batterien enthalten Chemikalien und müssen daher ordnungsgemäß entsorgt werden.

Laden Sie das Gerät regelmäßig. Lagern Sie das Gerät nicht mit einer vollständig entladenen Batterie. Reinigung

Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie für die Reinigung keine flüssigen, gasförmigen oder leicht entflammbaren Reinigungsmittel.

Verwenden Sie keine flüssigen Reinigungsmittel zum Reinigen des Objektivs. Andernfalls könnte die Beschichtung des Objektivs beschädigt werden.

Wischen Sie die Oberflächen vorsichtig ab. Achten Sie darauf, die Oberfläche nicht zu verkratzen.

Verwenden Sie spezielles Objektiv-Reinigungspapier. Reparaturen

Nehmen Sie keine Reparaturen an diesem Gerät vor. Lassen Sie das Gerät nur durch ein autorisiertes Servicecenter reparieren.

Unsachgemäße Wartung kann zu Verletzungen und zu Schäden an diesem Gerät führen.

Lassen Sie Wartungsarbeiten stets von qualiziertem Servicepersonal ausführen. Vorsicht

Dieses Gerät kann potenziell schädliche optische Strahlung abgeben.

Blicken Sie nicht direkt in den in Betrieb bendlichen Lichtstrahl. Das helle Licht kann Ihren Augen schaden.33 34 DE DE Im Lieferumfang Übersicht

Vorderseite Objektiv Fokusregler Lautsprecher

Rückseite Belüftung (Auslass) Infrarotempfänger

• Zum Wechsel zwischen den Modi „Bluetooth-Lautsprecher“ und „Projektor“ drücken Ein- / Aus-Taste

• Zum Ein- / Ausschalten 2 Sekunden lang gedrückt halten Lautsprecher HDMI

• Mit einem Wiedergabegerät mit HDMI-Ausgang verbinden DC-IN

• Verbindung zur Stromversorgung USB

• Zum Anschließen an ein USB-Speichermedium35 36 DE DE

• Tippen, um zum vorherigen Menü zurückzukehren

• Tippen, um das Home-Menü zu öffnen

• Tippen, um den Maustasten- Modus zu aktivieren

• Tippen, um die Lautstärke zu erhöhen / verringern Navigationstasten

• Zum Navigieren nach oben, unten, links oder rechts schieben.

• Zur Bestätigung der Auswahl tippen

Unterseite Stativgewinde

• Zum Wählen einer Option drücken: Ausschalten, Standby oder Wechsel in den Modus „Bluetooth-Lautsprecher“

• Zum Aktivieren / Deaktivieren des Maustasten-Modus drücken

• Zum Bestätigen einer Auswahl oder Eingabe

• Pause / Wiedergabe fortsetzen

• Zum Öffnen des Home-Menüs

• Zugreifen auf weitere Optionen während der Wiedergabe (verfügbare Optionen sind von der Quelle abhängig) Navigationstasten

• Zum Navigieren in den Menüs oder Anpassen des ausgewählten Inhalts

• Zurück zum vorherigen Menü

LED-Anzeige Taste LED-Status Beschreibung Leuchtet blau Eingeschaltet/Betrieb im Projektor- Modus Leuchtet gelb Standby im Projektor-Modus Leuchtet rot Ladevorgang Leuchtet grün Vollständig aufgeladen Blinkt rot Niedriger Akkustand Blinkt blau Bereit zum Koppeln/Bluetooth- Kopplung/Bluetooth-Verbindung getrennt (Bluetooth-Lautsprecher- Modus) Leuchtet blau Aktive Bluetooth-Verbindung (Bluetooth-Lautsprecher-Modus) Erste Schritte

Platzierung Platzieren Sie den Nebula Apollo auf einer stabilen, ebenen Oberfläche vor der Projektionsfläche. Die besten Ergebnisse erzielen Sie mit einer weißen und ebenen Projektionsfläche. Der Abstand zwischen dem Nebula Apollo und der Projektionsfläche muss mindestens 0,58 m und höchstens 3,08 m betragen. Damit erhalten Sie Projektionsbild von 20 bis 100 Zoll.

Der Nebula Apollo muss nicht in Richtung der Projektionsfläche geneigt werden. Sie können das Projektionsbild bei Bedarf mit der integrierten Keystone- Korrektur (Trapezkorrektur) anpassen.

Die Größe des Projektionsbilds richtet sich nach dem Abstand zwischen dem Nebula Apollo und der Projektionsfläche. Positionieren Sie den Cube 101 bis 203 cm von der Projektionsfläche entfernt, um ein optimales Ergebnis zu erzielen.39 40 DE DE

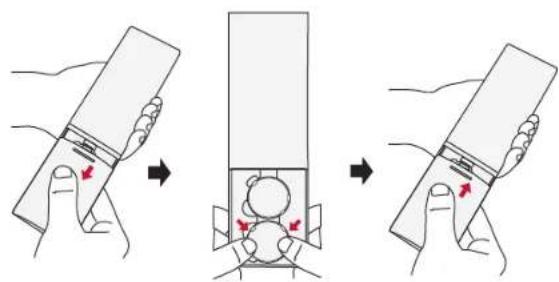

Vorbereiten der Fernbedienung Die Fernbedienung wird mit zwei Knopfzellen-Batterien geliefert.

Entfernen Sie vor der ersten Verwendung den Isolierstreifen der Batterien, um die Batterien der Fernbedienung zu aktivieren.

Öffnen Sie zum Auswechseln der Batterien die Batteriefachabdeckung, legen Sie die neuen Batterien ein (unter Beachtung der Polarität [+/-] wie angegeben) und schließen Sie die Batteriefachabdeckung wieder.

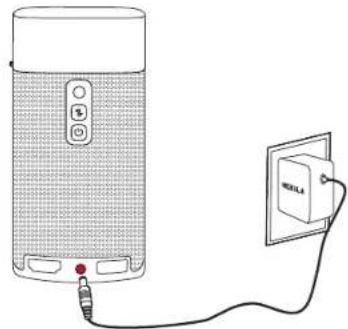

Für die erste Verwendung, muss der integrierte Akku vollständig mithilfe des mitgelieferten Adapters aufgeladen werden.

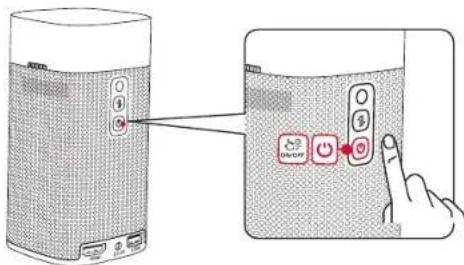

Halten Sie 2 Sekunden auf dem Projektor gedrückt, um ihn einzuschalten.

Richten Sie das Gerät auf eine geeignete Projektionsfläche oder Wand aus.

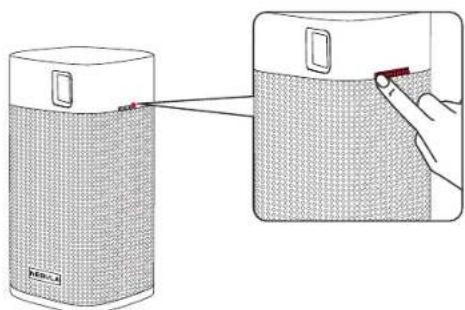

Stellen Sie den Fokus durch Drehen des Fokusreglers ein.41 42 DE DE

Befolgen Sie bei der ersten Verwendung die Bildschirmanweisungen, um die grundlegende Einrichtung vorzunehmen.

Verwenden Sie ausschließlich den mitgelieferten Adapter, um ein schnellstmögliches und sicheres Aufladen Ihres Nebula Apollo zu gewährleisten. Nebula-App Für die einfache Steuerung des Nebula Apollo empfehlen wir, die Nebula Connect-App herunterzuladen. Mit dieser App können Sie Ihre Maus über den Bildschirm navigieren.

Laden Sie die Nebula Connect-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

Aktivieren Sie Bluetooth auf Ihrem Smartphone.

Öffnen Sie die Nebula Connect-App und wählen Sie [Nebula- XXXXXX] als zu verbindendes Gerät aus. Devices Scan ConnectedNebula

Befolgen Sie die Bildschirmanweisungen, um die Einrichtung abzuschließen.43 44 DE DE Einstellungen Nehmen Sie nach dem erstmaligen Einschalten des Nebula Apollo die Einrichtung vor.

Netzwerk Sie können mit diesem Projektor über ein WLAN eine Verbindung zum Internet herstellen.

Wählen Sie im Home-Menü [Netzwerk] und drücken Sie .

Befolgen Sie die Bildschirmanweisungen, um die Verbindung herzustellen.

Bluetooth Modus Bluetooth-Lautsprecher Sie können diesen Projektor als eigenständigen Bluetooth- Lautsprecher verwenden.

Zum Wechsel in den Bluetooth-Lautsprecher-Modus drücken.

Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie [Nebula-XXXXXX] als zu verbindendes Gerät aus. Modus Projektor Sie können einen Bluetooth-Lautsprecher oder einen Kopfhörer mit dem Nebula Apollo verbinden, während sich dieser im Modus „Projektor“ bendet.

zum Zugreifen auf das Home-Menü wählen [Einstellungen] > [Bluetooth] wählen und drücken.

Befolgen Sie die Bildschirmanweisungen, um die Bluetooth- Verbindung herzustellen.

Projektor zum Zugreifen auf das Home-Menü drücken, [Einstellungen] > [Projektor], auswählen und drücken. [Modus „Bild“] [Autom.] / [Standard] / [Batterie] [Farbtemperatur] [Normal] / [Kalt] / [Warm][Autom. Keystone-Korrektur]Automatische Keystone-Korrektur (Trapezkorrektur) aktivieren / deaktivieren.45 46 DE DE [Vertikale Keystone- Korrektur] Wenn die Autom. Keystone-Korrektur deaktiviert ist, müssen Sie den vertikalen Keystone-Wert manuell einstellen. [Modus „Projektor“] [Frontprojektion]: Der Projektor bendet sich vor der Projektionsfläche. [Rückprojektion]: Der Projektor bendet sich hinter der Projektionsfläche. [Invertierte Frontprojektion]: Der Projektor hängt in umgedrehter Position von der Decke. Das Bild wird um 180 Grad gedreht. [Invertierte Rückprojektion]: Der Projektor hängt in umgedrehter Position und hinter der Projektionsfläche von der Decke. Das Bild wird um 180 Grad gedreht und horizontal gespiegelt.

zum Zugreifen auf das Home-Menü drücken, [Einstellungen] > [App-Manager] wählen und drücken.

Wählen Sie eine App aus. Sie können nun die aktuelle Version prüfen, die App öffnen oder das Beenden erzwingen, den belegten Speicherplatz überprüfen oder Daten löschen oder die App deinstallieren.

Wenn mehr als 3 Apps installiert sind, können Sie auf die Seite [Apps] oder den App Store auf der Startseite zugreifen. Wählen Sie eine App aus und drücken Sie auf der Fernbedienung auf . Sie können nun [Auf Home- Bildschirm] oder [Deinstallieren] auswählen.

Sonstiges Wählen Sie im Home-Menü [Einstellungen] aus, um weitere Einstellungsoptionen zu nden. [Allgemein] [Sprache] Wählen Sie eine Sprache für die Bildschirmanzeige aus. [Tastentöne] Aktivieren / deaktivieren Sie Tastentöne. [Autom. Abschaltintervall] 5 Min. / 15 Min. / 30 Min. [Hintergrund] Wählen Sie einen Hintergrund aus. [Cache leeren] Die im Cache des Projektors gespeicherten Daten löschen. [Bildschirmspiegelung] Die Bildschirmspiegelung aktivieren. [Datum und Uhrzeit] [Datum und Uhrzeit automatisch] Automatische Datums- und Uhrzeitanzeige aktivieren / deaktivieren. [Datum] Datum manuell festlegen [Uhrzeit] Uhrzeit manuell festlegen [Zeitzone auswählen] Wählen Sie eine Zeitzone aus. [24-Stunden-Format verwenden] Sie können die Uhrzeit im 24-Stunden- Format oder im 12-Stunden-Format anzeigen. [Upgrade] [Auf Update prüfen] Prüfen Sie, ob Sie die neueste Version verwenden. Befolgen Sie die Bildschirmanweisungen, um ein Upgrade auf die neueste Version der Firmware vorzunehmen. [Info] [Zurücksetzen] Alle Daten im integrierten Speicher werden gelöscht.47 48 DE DE Verwenden des Nebula Apollo

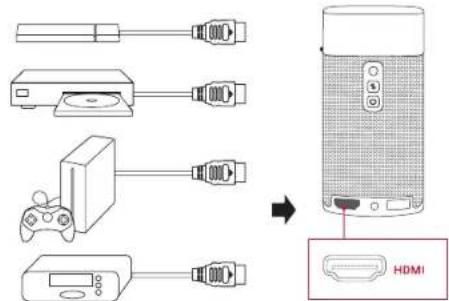

Abspielen über HDMI-Wiedergabegeräte Der Nebula Apollo kann an verschiedene HDMI-Wiedergabegeräte angeschlossen werden, z. B. TV-Box oder -Stick, DVD-Player, Set-Top- Box (STB), Spielkonsolen oder andere Geräte. Abspielen von Inhalten über HDMI-Wiedergabegeräte:

Verbinden Sie den Nebula Apollo über ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit einem HDMI-Wiedergabegerät.

zum Zugreifen auf das Home-Menü drücken, [HDMI] wählen und drücken.

• Die HDMI-Wiedergabe beginnt automatisch nach der ersten Verbindungsherstellung mit einem HDMI-Wiedergabegerät.

Abspielen von einem USB-Speichermedium Sie können mit dem Nebula Apollo über ein USB-Kabel (nicht im Lieferumfang enthalten) Musik, Videos und Bilder von einem USB 2.0-Speichergerät genießen oder darauf gespeicherte Apps installieren.

zum Öffnen des Home-Menüs drücken.

Wählen Sie [Dateimanager] und drücken Sie .

Wählen Sie eine Datei aus und drücken Sie dann .

Apps installieren Sobald eine Verbindung mit einem WLAN-Netzwerk besteht, können Sie auf Online-Services zugreifen, Filme, Musik und Bilder genießen und im Internet surfen. Neben den vorinstallierten Apps können Sie auch zusätzliche Apps aus dem Nebula App Store oder über ein USB- Speichermedium installieren.

zum Öffnen des Home-Menüs drücken.

Wählen Sie einen Internetdienst aus und drücken Sie .49 50 DE DE

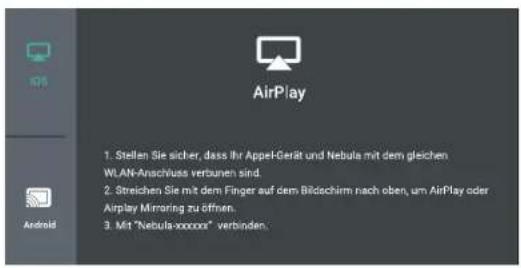

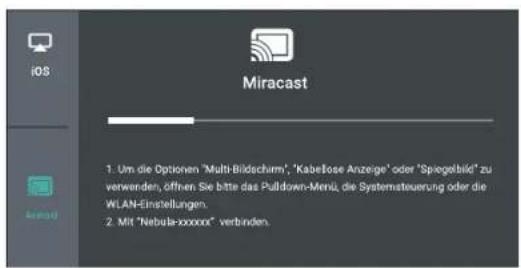

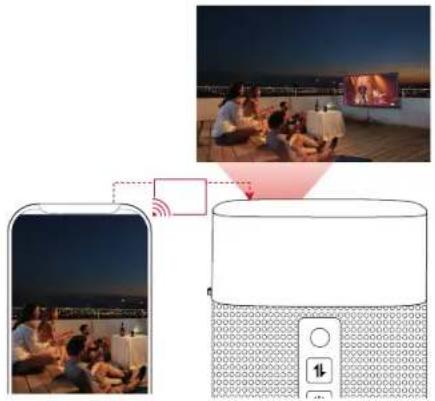

Bildschirmspiegelung Sie können den Bildschirm Ihres Smartphones oder Tablets drahtlos auf die Projektionsfläche übertragen. Verwenden der Bildschirmspiegelung:

zum Zugreifen auf das Home-Menü drücken, [Einstellungen] > [Allgemein] > [Bildschirmspiegelung] auswählen und drücken.

Befolgen Sie die Bildschirmanweisungen, um den Vorgang abzuschließen.

• Der Nebula Apollo spiegelt anschließend den Bildschirm Ihres Smartphones oder Tablets. Für iOS-Geräte: Für Android-Geräte:

Bestimmte Inhalte können aufgrund von Urheberrechtsbeschränkungen nicht über den Nebula Apollo ausgegeben werden. In diesem Fall können Sie diese Inhalte jedoch über dieselbe, auf Ihrem Nebula Apollo installierte App streamen.51 52 DE DE Technische Daten Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten. Netzteil: 15V GS 3A Stromverbrauch: <10 W Standby-Leistungsaufnahme: < 0,5 W Display-Technologie: 0,2 Zoll 854 × 480p DLP Lichtquelle: RGB-LED Projektionsbild-Größe: 20 bis 100 Zoll Auflösung: 854 × 480 p Helligkeit: 200 ANSI-Lumen Kontrastverhältnis: 400:1 Projektionsverhältnis: 1.3 Projektionsentfernung: 0,58 m bis 3,08 m CPU: Quad Core A7 Betriebssystem: Android 7.1

ROM: 8 GB eMMC Lautsprecher: 6 W WLAN: IEEE802.11a/b/g/n Dualfrequenz 2,4 G/5 G Bluetooth-Version: V4.2 USB-Dateisystem: FAT32 Typ des integrierten Akkus: LiPo Kapazität: 9750 mAh 3,85 V Spielzeit für Filme: ca. 4 Stunden im Modus „Akku“ Spielzeit für Musik: ca. 30 Stunden im Modus „Bluetooth-Lautsprecher“ Batterien der Fernbedienung: CR 2032 × 2 Empfohlene Umgebungstemperatur: 5° C bis 35° C Relative Luftfeuchtigkeit: 15 % bis 85 % (nicht kondensierend) Lagertemperatur und Luftfeuchtigkeit: < 65° C, < 90 % Luftfeuchtigkeit Abmessungen (H × L × B): 131 × 65 × 65 mm Gewicht: 579 g Fehlerbehebung

Der Projektor lässt sich nicht mit der Fernbedienung einschalten?

• Halten Sie 2 Sekunden auf dem Projektor gedrückt, um ihn einzuschalten.

• Wenn er ausgeschaltet ist, können Sie ihn nicht mit der Fernbedienung einschalten.

Die Fernbedienung funktioniert nicht?

• Stellen Sie sicher, dass die Batterien bereits in die Fernbedienung eingelegt wurden.

• Tauschen Sie die Batterien aus.

• Drehen Sie den Fokusregler.

Das Projektionsbild ist seitenverkehrt?

• Press zum Zugreifen auf das Home-Menü drücken, [Einstellungen] > [Modus „Projektor“] wählen und zum korrekten Status wechseln.

Sie können keine WLAN-Verbindung herstellen?

• Aktualisieren Sie die Liste der verfügbaren Netzwerke und versuchen Sie es erneut.

• Starten Sie den WLAN-Router oder den Projektor neu und versuchen Sie es erneut.

Wie aktualisiere ich die Firmware?

• Wenn eine neue Version gefunden wird, werden Sie aufgefordert, einen Neustart durchzuführen und die Aktualisierung vorzunehmen.54

Garantie Unkomplizierte 30-Tage-Geld-zurück-Garantie Wenn Sie das unbeschädigte Produkt in der unbeschädigten Originalverpackung innerhalb von 30 Tagen ab Kaufdatum zurückgeben, wird Ihnen der GESAMTE KAUFPREIS ERSTATTET. Wenn der Grund für die Rücksendung allerdings kein Qualitätsmangel ist, trägt der Kunde die Versandkosten für die Rücksendung. 12 Monate Garantie bei qualitätsbezogenen Problemen Nebula Produkte sind für einen Zeitraum von 12 Monaten ab dem Kaufdatum gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieses Zeitraums stellt Nebula Ersatz bereit und trägt die Versandkosten für die Rücksendung, wenn ein Produkt bei normaler Verwendung ausfallen sollte. Bitte beachten: Versandaufkleber, die durch den Nebula Support bereitgestellt werden, müssen innerhalb von 20Tagen ab Ausstellungsdatum verwendet werden. Tabla de contenidos Instrucciones de seguridad 55 Contenido 58 Descripción general 58 Primerospasos 63 Aplicación Nebula 67 Conguración 68 Uso de Nebula Apollo 72 Especicaciones 76 Resolución de problemas 77 Garantía 7855 56 ES ES Instrucciones de seguridad Lea todas las instrucciones antes de utilizar el dispositivo. No realice cambios ni cree ajustes que no estén descritos en este manual. En caso de que se produzcan lesiones, pérdida de datos o daños por no seguir las instrucciones, no se aplicará la garantía. Conguración
