BEDIENUNGSANLEITUNG Deebot OZMO 950 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er weitere Jahre lang zu ihrer vollen Zufriedenheit arbeiten wird. Wir sind sichere, dass Ihr neuer Roboter Ihnen damit halten, Ihr Zuhause sauber zu halten, während Sie ihre wertvolte Zeit für die angenehmene Dinge im Leben nutzen.

Live Smart. Enjoy Life.

Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit ihrem speziellen Problem bzw. ihrer Frage befassen kann.

Weitere Informationen finden Sie auf der officiellen Website von ECOVACS ROBOTICS: www.ecovacs.com

Das Unternehmen gehalt sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/oder Designänderungen an thisem Produkt vor.

Vielen Dank, dass Sie sich für den DEEBOT entschieden haben.

DE

29

29

DE

Inhalt

1. Wichtige Sicherheitshinweise 31
2. Lieferumfang 36
3. Bedienung und Programmierung 39
   4.Wartung. 47
4. Kontrolleuchte 52
5. Fehlerbehandlung 53
6. Technische Daten 56

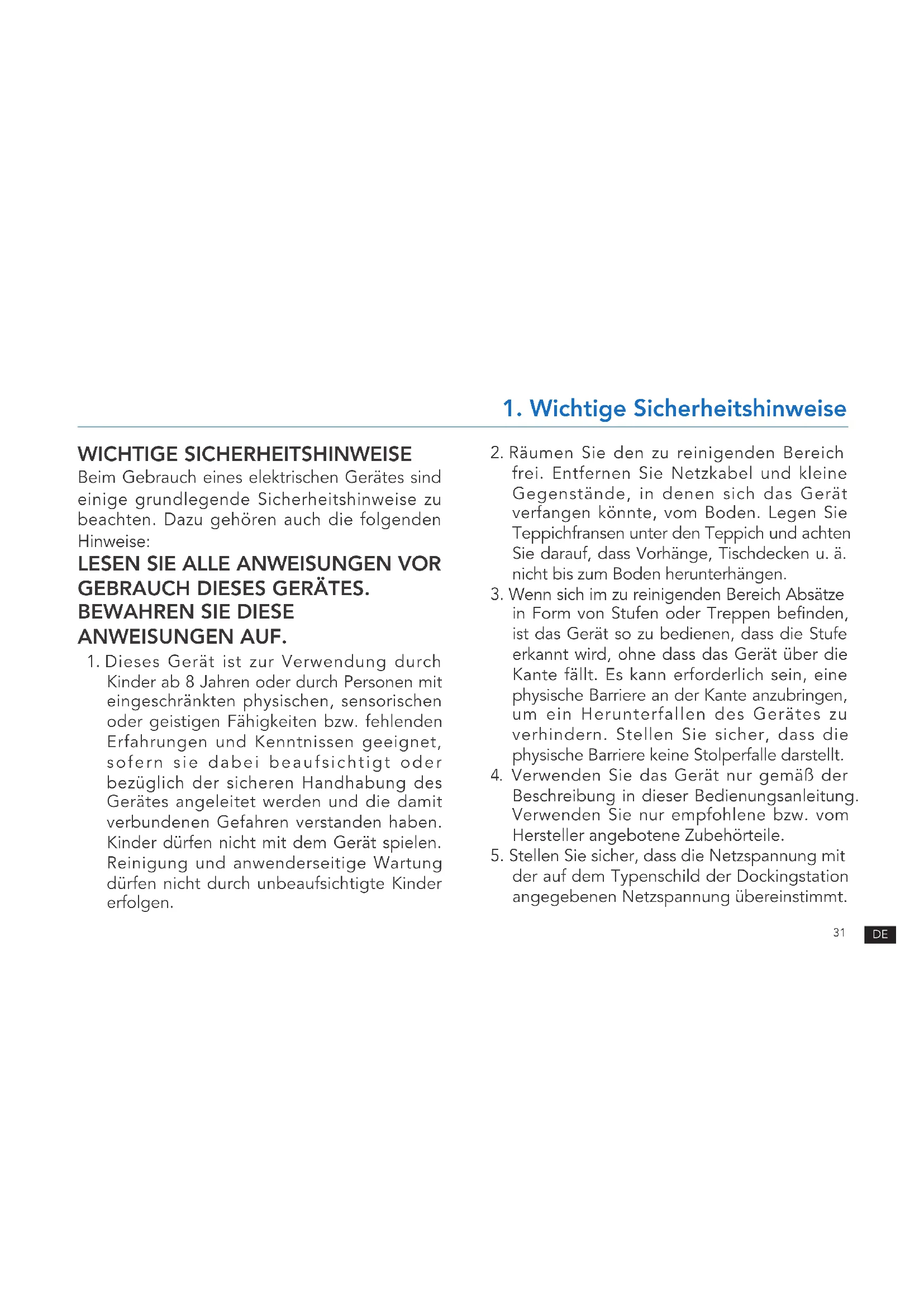

1. Wichtige Sicherheitshinweise

WICHTIGESICHERHEITSHINWEISE

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehoren auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH DIESES GERÄTES.

BEWAHREN SIE DIESE

ANWEISUNGEN AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie bereits beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und anwenderseiteige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie Netzkabel und keine Gegenstände, in denen sich das Gerät verfangen können, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen oder Treppen befinden, ist das Gerät so zu bedieren, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt.
4. Verwenden Sie das Gerät nur gemäß der Beschreibung in dieser Bedienungsanleitung. Verwenden Sie nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.
5. Stellen Sie safer, dass die Netzspannung mit der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt.

1. Wichtige Sicherheitshinweise

1. Verwenden Sie das Gerät AUSSCHLIÉSSLICH für INNENRAUME im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kummerzielle oder industrielle Anwendungen.
2. Benutzen Sie nur den aufladbaren Original-Akku und die Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurde. Nicht wiederaufladbare Akkus sind verboten. Informationen zum Akku finden Sie im Abschnitt „Technische Daten".
3. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.
4. Verwenden Sie das Gerät nicht in Bereichen, in denen sich brennende Kerzen oder zerbrechliche Gegenstände befinden.
5. Verwenden Sie das Gerät nicht in extrem heißen oder kalten Umgebungen (unter -5^ / 23^ oder über 40^ / 104^)
6. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile von jeder Öffnung und sich bewegenden Teilen fern.

7. Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder Kinder schlafen.

8. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht.

9. Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen können, aufnimmt.
10. Verwenden Sie das Gerät nicht, um entzündliche oder brennbare Materialien wie Benzin, Drucker- oder Kopiererton aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.
11. Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.
12. Stecken Sie die genannten Gegenstände nicht in die Staubeinsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

1. Wichtige Sicherheitshinweise

1. Achten Sie daraufuf, dass das Netzkabel nicht beschädigt wird. Ziehen oder tragen Sie das Gerät bzw. die Dockingstation nicht am Netzkabel, verwenden Sie das Netzkabel nicht als Haltegriff, klemmen Sie das Netzkabel nicht in einer geschlossenen Tur ein, undziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie daraufuf, dass das Gerät nicht über das Netzkabel fahr. Halten Sie das Netzkabel von bereits Flächen fern.
2. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgegeben.
3. Verwenden Sie die Dockingstation nicht, wenn sie beschädigt ist. The power supply is not to be repaired and not to be used any longer if it is damaged or defective.
4. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die Steckdose beschädigt sind. Verwenden Sie das Gerät oder die Dockingstation nicht, wenn es bzw. sie nicht

einwandfrei Funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht.

1. Schalten Sie das Gerät vor dem Reinigen oder Warten aus (Betriebsschalter auf AUS).
2. Vor dem Reinigen oder Warten der Dockingstation muss der Stecker aus der Steckdose gezogen werden.
3. Entfernen Sie vor dem Entsorgen des Gerätes den Akku. Nehmen Sie hierzu das Gerät aus der Dockingstation, und schalten Sie es aus (Betriebsschalter auf AUS).
4. Vor dem Entsorgen des Gerätes ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.
5. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen.

1. Wichtige Sicherheitshinweise

1. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt ist. Die Akkus konnen im Feuer explodieren.
2. Wenn die Dockingstation längerere Zeit nicht benutzt wird, ist sie vom Stromnetz zu trennen.
3. Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.
4. Der Roboter enthalt Akkus, die nur durch geschultes Personal ausgewechselt werden dürfen. Zum Auswechseln oder Entfern des Akkus des Roboters wenden Sie sichitte an den Kundendienst.
5. Wenn der Roboter längerere Zeit nicht benutzt wird, schalten Sieihn zur Aufbewährung aus. Trennen Sie außerdem die Dockingstation vom Netz.
6. WARNUNG: Verwenden Sie zum Wiederauflagen des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1822.

Um das WLAN-Modul am DEEBOT zu deaktivieren, schalten Sie den Roboter EIN.

Setzen Sie den Roboter in die Dockingstation, und vergewisern Sie sich, dass die Ladekontakte des DEEBOT mit den Steckkontakten der Dockingstation verbunden sind.

Halten Sie die AUTO-Modus-Taste am Roboten 20 Sekunden lang gedrückt, bis der DEEBOT drei Mal piept.

Um das WLAN-Modul am DEEBOT zu aktivieren, schalten Sie den Roboter AUS und anschließend wieder EIN. Das WLAN-Modul wird eingeschaltet, wenn der DEEBOT neu gestartet wird.

Klasse II

Kurzschlussfester Sicherheitstransformator

Schaltnetzteil

Nur zur Verwendung in Innenräumen vorgesehen

1. Wichtige Sicherheitshinweise

Für EU-Länder

Informationen zur EU-Konformitätserklung erhalten Sie unter

Ordnungsgemäß Entsorgung these Products

These Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recycleln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu Unterstützung und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recycleln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Handler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt safer entsorgen.

2. Lieferumfang

2.1 Lieferumfang

Roboter Kurzanleitung

BedienungsanleitungDockingstation

(4)Seitenbürsten

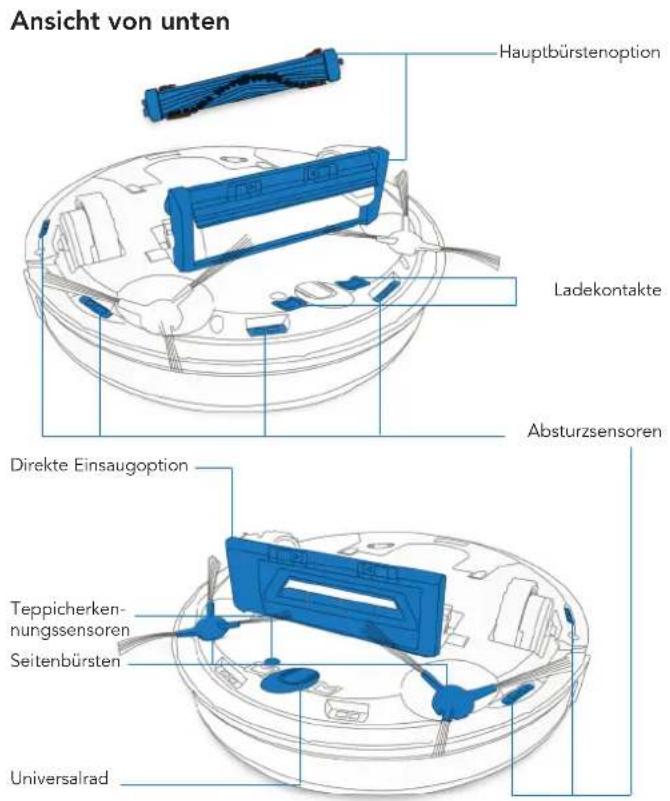

Hauptbürstenoption (vorinstalliert)

Direkte Einsaugoption

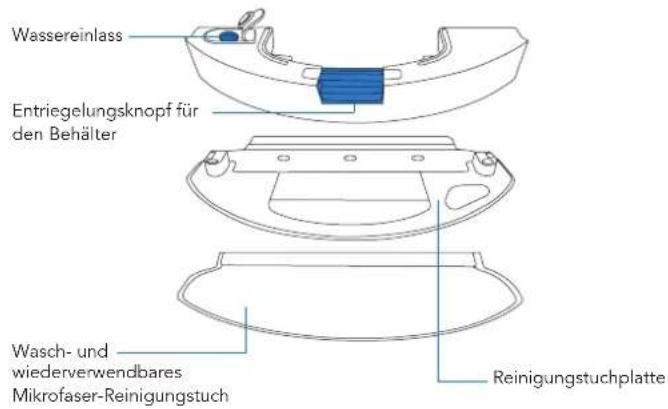

Behalter

Wasch- und
wiederverwendbares
Mikrofasier-Reinigungstuch

Einwegreinigungstuch

Reinigungstuchplatte

Waschbarer Feinstaubfilter und Filterschwamm

Hinweis: Abbildungen dieren nur als Referenz und können vom tatsächlichen Erscheinungsbild des Produkts abweichen. Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

2. Lieferumfang

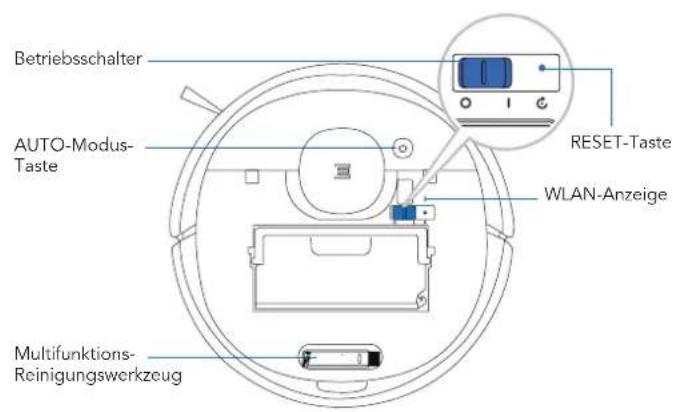

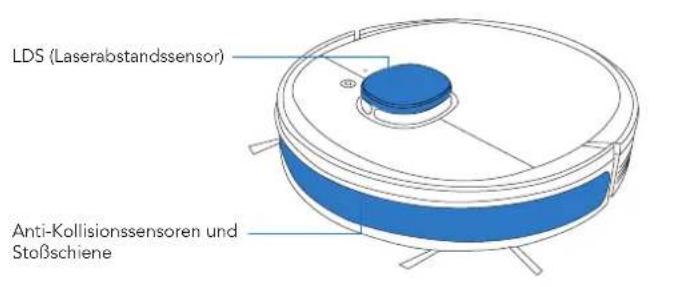

2.3 Produktzeichnung Roboter

2. Lieferumfang

Behalter

Dockingstation

3. Bedienung und Programmierung

3.1 Vor der Reinigung

WARNING: Verwenden Sie den DEEBOT nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht.

Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger mit Fransen die Kanten des Vorlegers um.

Stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den darauf vorgesehenen Platz.

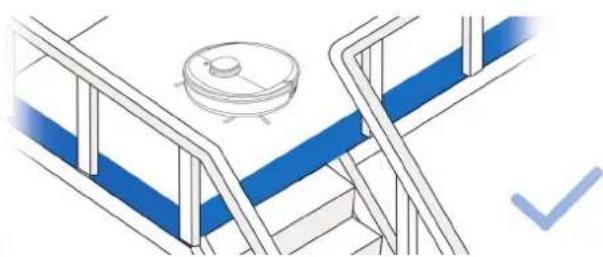

Es kann erforderlich sein, eine physische Barriere an der Kante einer Stufe anzubringen, um ein Herunterfallen des Gerätes zu verhindern.

Entfernen Sie Netzkabel und keine Gegenstände vom Boden, die den Roboter blockieren können.

3. Bedienung und Programmierung

3.2 Vorbereitung

Entferen des Schutzstreifens

2 Zusammensetzen der Dockingstation

3 Aufstellung der Dockingstation

4 Einsetzen der Seitenbürsten

Einschalten des Geräts

Stellen Sie die Dockingstation auf einen Hartboden.

3. Bedienung und Programmierung

6 Aufladen des DEEBOT

Hinweis: Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fahr der DEEBOT selbständig zum Aufladen die Dockingstation an. Der DEEBOT kann auch jederzeit über die ECOVACS-App oder durch Drücken der AUTO-Taste auf dem Roboter für 3 Sekunden zur Dockingstation zurückgesendet werden. Leeren Sie das Restwasser aus dem Behälter aus, und entfern den Behälter sowie die Reinigungstuchplatte, bevor Sie mit dem Ladevorgang des DEEBOT beginnen.

7 Pause

Hinweis: Das Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter mehrere Minuten pausiert. Drücken Sie die Taste AUTO-Modus am DEEBOT, um den Ruhemodus des Roboters zu beenden.

8 Start

9 Ausschalten

Hinweis: Wir empfehlen, den DEEBOT eingeschaltet zu halten (Betriebsschalter EIN) undihn aufzuladen, wenn er gerade keine Reinigung durchfuhrt.

3. Bedienung und Programmierung

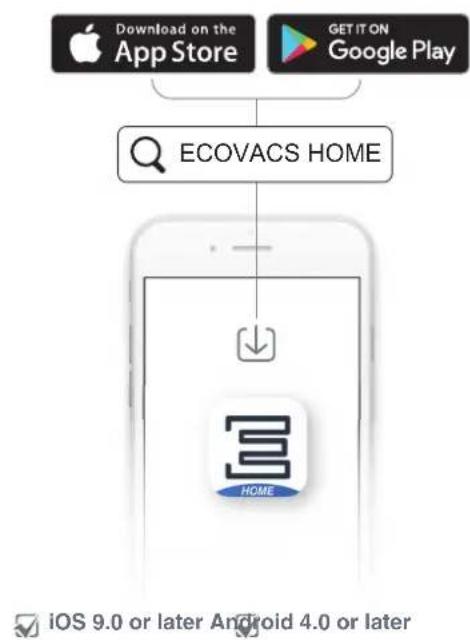

Alle oben genannten Funktionen können in der App aktiviert werden. Laden Sie die ECOVACS-App herunter, um auf weitere Funktionen wie den MAX-Modus, die programmierte Reinigung und mehr zuzugreifen.

3. Bedienung und Programmierung

3.3 OZMO-Wischsystem

1

2

3

Hinweis: Um während des Reinigungsvorgangs des DEEBOT Wasser nachzufullen, halten Sie den Roboter an, drücken Sie die Entriegelungstaste für den Behälter, ziehen Sie den Behälter hereaus, und fühlen Sie Wasser nach.

3. Bedienung und Programmierung

3.4 Bodenreiniger Empfehlung

Fur ein optimales Reinigungsergebnis nutzen Sie BotClean, den von ECOVACS empfohlenen Bodenreiniger. Er sorgt fur noch mehr Glanz und einen angenehmen Duft.

Hinweis*:

1. Für eine optimale Sauberkeit fullen Sie zuerst die gesamte Flüssigkeit in den leeren Wassertank.

2. Fullen Sie dann den Tank mit Wasser auf.

3. Das Produkt ist auf dem deutschen und spanischen Markt erhältlich

3. Bedienung und Programmierung

3.5 Wahlen einer Saugoption

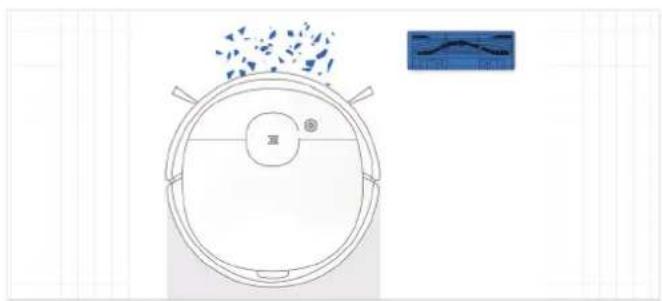

Hauptbürstenoption: Die Beste Wahl für die Tiefenreinigung mit einer Kombination aus der Hauptbürste und starker Saugkraft.

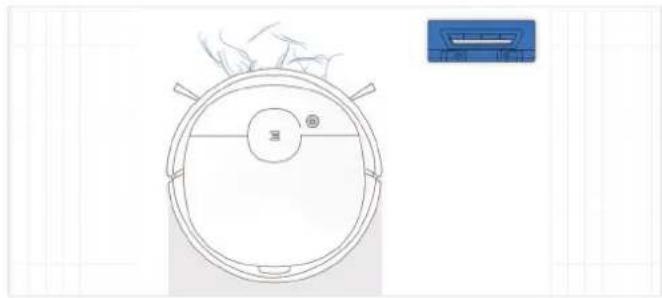

Direkte Einsaugoption: Die Beste Wahl für die tägliche Reinigung. Diese Einsaugoption eignet sich insbesondere zum Einsaugen von Haaren ohne Verstopfungsrisiko und ist damit die ideale Lösung für Haustierbesitzer.

3. Bedienung und Programmierung

Installieren der direkten Einsatzoption

1

Installieren der Hauptbürstenoption

1

2

2

3

3

Schalten Sie den DEEBOT AUS, und trennen Sie die Dockingstation vom Netz, bevor Sie Reinigung- oder Wartungsarbeiten am Robot der durchfuhren.

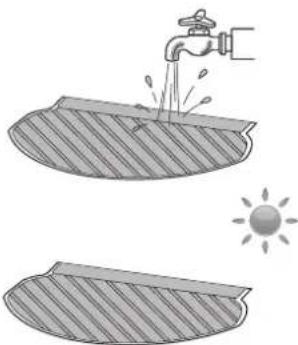

4.1 OZMO-Wischsystem

1

2

3

4

5

6

4. Wartung

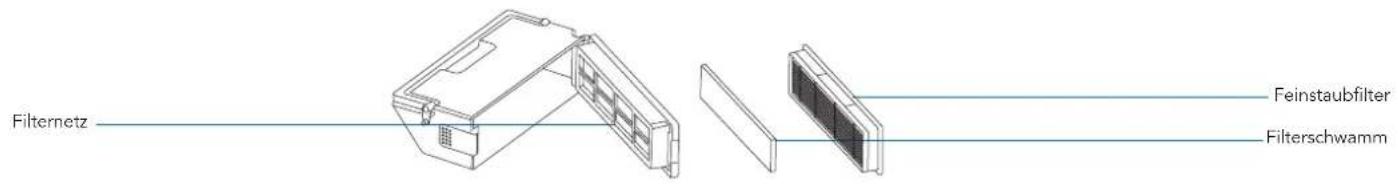

4.2 Staubbehälter und Filter Staubbehälter

1

2

3

4

5

Hinweis: 1. Spulen Sie den Filter wie oben gezeigt mit Wasser aus. 2. Reinigen Sie den Filter nicht mit dem Finger oder einer Bürste. 3. Lassen Sie den Filter nach der Reinigung mindestens 24 Stunden lang trocken.

4. Wartung

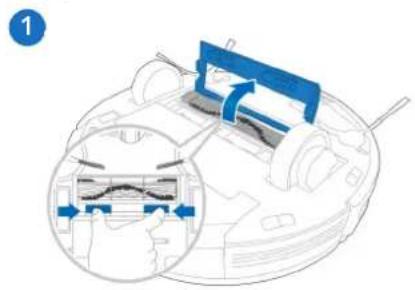

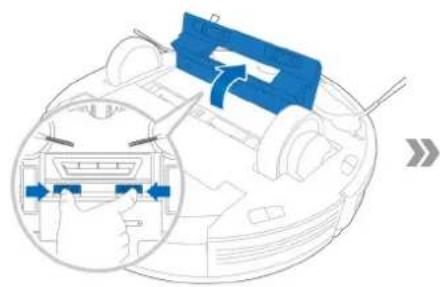

4.3 Hauptbürste, direkte Einsaugoption und Seitenbürsten

Hinweis: Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat. Hauptbürste

Seitenbürsten Direkte Einsaugoption

4. Wartung

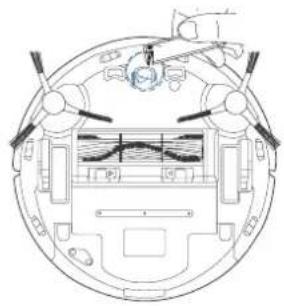

4.4 Sonstige Teile

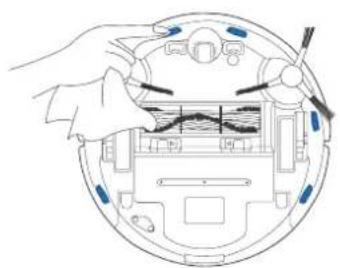

Hinweis: Schalten Sie vor der Reinigung der Ladekontakte des Roboters und der Steckkontakte der Dockingstation den Roboter AUS, und trennen Sie die Dockingstation vom Netz.

4.5 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie Wartungsaufgaben und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häufigkeit aus.

Roboterkomponente Wartungshäufigkeit Austauschhäufigkeit
Reinigungstuch Nach jeder Verwendung Nach jeweils 50 Waschvorgängen
Behälter/Reinigungstuchplatte Nach jeder Verwendung /
Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs Monate
Hauptbürste Einmal wöchentlich Alle sechs biszwölf Monate
Filterschwamm/Feinstaubfilter Einmal wöchentlich Alle drei bis sechs Monate
UniversalradStoßschiene der AbstruzsensorenLadekontakteKontakte der Dockingstation	Einmal wöchentlich /

Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt.itte gehen Sie vorsichtig mit thisem Werkzeug um, da es scharfe Kanten hat.

Hinweis: ECOVACS stelt verschiedene Eratsz- und Zubehorteile her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten.

5. Anzeige

Der DEEBOT weist über die Kontrollleuchte und mit Sprachbericht auf aufgetretene Probleme hin. Detaillierteren Support erhalten Sie über die ECOVACS Home-App und online auf der Website.

Anzeige Szenario
Die AUTO-Modus-Taste leuchtet durchgehend WEISS.	Der Roboter befindet sich im Reinigungsmodus.
	Der Roboter wird während der Reinigung angehalten.
Die AUTO-Modus-Taste blinkt WEISS.	Der Roboter wird geladen.
	Der Roboter wird gestartet.
	Der Roboter wird umgesetzt.
Die AUTO-Modus-Taste leuchtet durchgehend ROT. Der Akku des Roboters ist fast leer.
Die AUTO-Modus-Taste blinkt ROT. Es liegt ein Problem vor.

6. Fehlerbehandlung

Nr.	Funktionstörung Mögliche Ursachen	Fehlerbehebung
1	Der DEEBOTlädt nicht.	Der DEEBOT ist nicht eingeschaltet(Betriebsschalter EIN).	Schalten Sie den DEEBOT EIN.
		Der DEEBOT hat keinen Kontakt zurDockingstation.	Stellen Sie sicher, dass die Ladekontakte des Robotersdie Kontakte der Dockingstation berühren.
		Das Netzkabel ist nicht an die Dockingstationangeschlossen.	Achten Sie daraufuf, dass das Netzkabel fest mit derDockingstation verbunden ist.
		Der Akku ist vollständig entladen.	Reaktivieren Sie den Akku. Schalten Sie das Gerät ein.Setzen Sie den DEEBOT manuell in die Dockingstation,entnehmen Sie ihn nach einer Ladezeit von 3 Minuten,und wiederholen Sie diesen Vorgang dreimal. Laden Siedas Gerät anschließend normal auf.
		Achten Sie daraufuf, dass die Dockingstationan die Stromversorgung angeschlüssen ist.	Die Dockingstation ist nicht an die Stromversorgungangeschlossen.
2	Der DEEBOT kann nicht zurDockingstation zurückkehren.	Die Dockingstation wurde nichtordnungsgemäß aufgestellt.	Weitere Informationen zum ordnungsgemäßen Aufstellender Dockingstation finden Sie in Abschnitt 3.2.
3	Der DEEBOT bleibt währenddes Betriebs hängen und hältan.	Auf dem Boden liegende Gegenstände(Stromkabel, Vorhänge, Teppichfransen o. Ä.)haben sich im DEEBOT verfangen.	Der DEEBOT unternimmt mehrere Versuche, um sichzu befreiern. Wenn dies nicht gelingt, entfernen Sie dieHindernisse von Hand und starten Sie das Gerät neu.

6. Fehlerbehandlung

Nr.	Funktionstörung Mögliche Ursachen Fehlerbehebung
4	Der DEEBOT kehrt zur Dockingstation zurück, bevor er den Reinigungsvorgang beendet hat.	Bei niedrigem Akkuladestand wechselt der DEEBOT automatisch in den Modus „Rückkehr zur Ladestation" und kehrt zum Aufladen zur Dockingstation zurück.
		Die Arbeitszeit schwankt je nach Oberflächenbeschaffenheit des Bodens, der Komplexität der Raumaufteilung und dem gewährten Reinigungsmodus.
5	Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch.	Die Programmierung wurde gelöscht.
		Die fortgesetzte Reinigungsfunktion ist eingeschaltet (Betriebsschalter EIN), und der DEEBOT hat die Reinigung des festgelegten Reinigungsbereichs gerade abgeschlossen.
		Der DEEBOT ist ausgeschaltet (Betriebsschalter AUS).
		Der Akkuladestand ist niedrig.
		Die Einsaugöffnung des Roboters ist verstopft, und/oder an seinen Geräteilen haben sich Verunreinigungen verfangen.
6	Der DEEBOT reinigt nicht den gesamten Bereich.	Der Reinigungsbereich wurde nicht aufgeräumt.

6. Fehlerbehandlung

Nr.	Funktionstörung Mögliche Ursachen	Fehlerbehebung
7	Aus dem Behälter kommt kein Wasser, wenn der DEEBOT den Wischvorgang durchführt.	Der Wassereinlassfilter auf der Unterseite des Behälters ist verstopft.	Schrauben Sie den Wassereinlass auf der Unterseite des Behälters ab, und reinigen Sie den Filter.
		Im Reservoir befindet sich kein Wasser mehr.	Fußlen Sie Wasser in den Behälter.
		Die Wasserauslös auf der Unterseite des DEEBOT sind verstopft.	Überprüfen Sie die Wasserauslös auf der Unterseite, und reinigen Sie sie.
8	Der DEEBOT kann sich nicht mit dem drahtlosen Heimnetzwerk verbinden.	Fehlerhaffer Benutzername oder fehlerhafteres Password für das drahtlose Heimnetzwerk eingegeben.	Geben Sie den korrekten Benutzernamen und das korrekte Password für das drahtlose Heimnetzwerk ein.
		Der DEEBOT befindet sich außerhalb der Reichweite Ihres drahtlosen Heimnetzwerk-Signals.	Vergewissem Sie sich, dass der DEEBOT sich innerhalb der Reichweite Ihres drahtlosen Heimnetzwerk-Signals befindet.
		Die Netzwerkeinrichtung hat begonnen, bevor der DEEBOT bereit war.	Schalten Sie den Betriebsschalter auf EIN. Drücken Sie die RESET-Taste 3 Sekunden lang. Sobald der DEEBOT eine Melodie abpielt und seine WLAN-Anzeige langsam blinkt, ist er bereit für die Netzwerkeinrichtung.
		Das Betriebssystem Ihres Smartphones muss aktualisiert werden.	Aktualisieren Sie das Betriebssystem Ihres Smartphones. Die ECOVACS App Funktioniert mit iOS ab Version 9.0 und Android ab Version 4.0.

7. Technische Daten

Modell DX9G
Nenneingangsstrom 20 V, 1 A	—
Modell der Dockingstation CH1822
Nenneingangsstrom 100-240 V	~, 50-60 Hz, 0,5 A Nennausgangsstrom 20 V, 1 A		—
Laser	Maximale Leistung (mW) 2,5 mW
	Frequenz (kHz) 1,8 KHz
	Rotationsgeschwindigkeit (Umdrehungen/Min.)	300±5 Umdrehungen pro Minute
Frequenzbänder 2.400~2.4835 GHz
Stromverbrauch im ausgeschalten Zustand	Weniger als 0,50 W
Stromverbrauch im vernetzten Standby-Modus	Weniger als 2,00 W

Ausgangsleistung des WLAN-Moduls liegt unter 100mW
Hinweis: Technische Daten und Konstruktionsspezifikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden.
