BWS600N - Mühle Bort - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Bort
Modell	BWS600N
Nennleistung	600 W
Versorgungsspannung	230 V ~ 50 Hz
Leerlaufdrehzahl	11000 U/min
max. Scheibendurchmesser	125 mm
Bohrung der Scheibe	22.2 mm
Gewinde der Welle	M14
Schalldruckpegel	93 dB(A)
Schallleistungspegel	106 dB(A)
Vibration (Hand-Arm)	7.57 m/s²
Gewicht	2 kg
Abmessungen (L × B × H)	300 × 100 × 100 mm
Hauptfunktionen	Schleifen, Trennen, Entgraten, Bürsten, Polieren
Sicherheit	Doppelte Isolierung, Außeneinsatz mit Fehlerstromschutzschalter 30 mA, Tragen von PSA erforderlich
Wartung	Reinigung mit einem weichen, mit Seifenwasser angefeuchteten Tuch, keine Lösungsmittel, keine zusätzliche Schmierung
Ersatzteile und Reparaturfähigkeit	Wenden Sie sich an Ihren örtlichen SBM Group Händler
Mindestalter für die Nutzung	16 Jahre
Verwendung	Nur trocken, für Metall und Stein

Häufig gestellte Fragen - BWS600N Bort

Wie wechselt man die Scheibe des Winkelschleifers Bort BWS600N?

Um die Scheibe zu wechseln, trennen Sie das Gerät zuerst vom Netz. Verwenden Sie die Spindelarretierung (4), um die Spindel (1) zu blockieren. Lösen Sie die Spannmutter (2) mit dem Schlüssel (3). Ersetzen Sie die Scheibe, dann ziehen Sie die Mutter wieder fest. Stellen Sie sicher, dass die Scheibe fest sitzt und die Nenndrehzahl der Scheibe mindestens so hoch ist wie die des Geräts.

Welche Scheibentypen kann ich mit diesem Winkelschleifer verwenden?

Verwenden Sie Schleif- oder Trennscheiben mit einem maximalen Durchmesser von 125 mm und einer Bohrung von 22,2 mm. Die zulässige Scheibendrehzahl muss mindestens so hoch sein wie die Leerlaufdrehzahl des Geräts (11000 U/min). Verwenden Sie nur unbeschädigte Scheiben in gutem Zustand.

Kann ich den Winkelschleifer BWS600N mit Wasser verwenden?

Nein, dieses Gerät ist nur für Trockenschleifen und -trennen bestimmt. Die Verwendung mit Wasser kann das Gerät beschädigen und ein elektrisches Risiko darstellen.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie immer Schutzbrille, Handschuhe, Gehörschutz, feste Schuhe und ggf. eine Schürze. Verwenden Sie den Zusatzhandgriff und den Handschutz. Halten Sie das Kabel von beweglichen Teilen fern. Im Freien über einen Fehlerstromschutzschalter 30 mA anschließen.

Wie reinige und warte ich den Winkelschleifer?

Reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Bei hartnäckigem Schmutz verwenden Sie ein mit Seifenwasser angefeuchtetes Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Alkohol. Dieses Gerät benötigt keine zusätzliche Schmierung.

Was tun bei Blockieren der Scheibe?

Bei Blockierung schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Lösen Sie den Ein-/Ausschalter, um ein unbeabsichtigtes Wiederanlaufen zu verhindern. Überprüfen Sie den Zustand der Scheibe, bevor Sie die Arbeit fortsetzen.

Kann ich Zubehör anderer Marken als SBM Group verwenden?

Ja, aber beachten Sie die Anweisungen des Zubehörherstellers. Stellen Sie sicher, dass die zulässige Drehzahl des Zubehörs mindestens so hoch ist wie die des Geräts und dass die Abmessungen (Durchmesser, Bohrung, Gewinde) kompatibel sind.

Wie hoch ist der Geräuschpegel des Geräts?

Der Schalldruckpegel beträgt 93 dB(A) und der Schallleistungspegel 106 dB(A) (Standardabweichung 3 dB). Tragen Sie einen Gehörschutz, um Ihr Gehör zu schützen.

Wie erkenne ich, ob die Scheibe korrekt montiert ist?

Die Scheibe muss zwischen dem Aufnahmeflansch und der Spannmutter liegen. Die Spannmutter muss mit dem Schlüssel fest angezogen werden. Überprüfen Sie, ob die Scheibe frei läuft und keine ungewöhnlichen Vibrationen auftreten, bevor Sie mit der Arbeit beginnen.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren örtlichen SBM Group Händler für Originalersatzteile. Verwenden Sie nur Teile, die den Spezifikationen des Geräts entsprechen.

BEDIENUNGSANLEITUNG BWS600N Bort

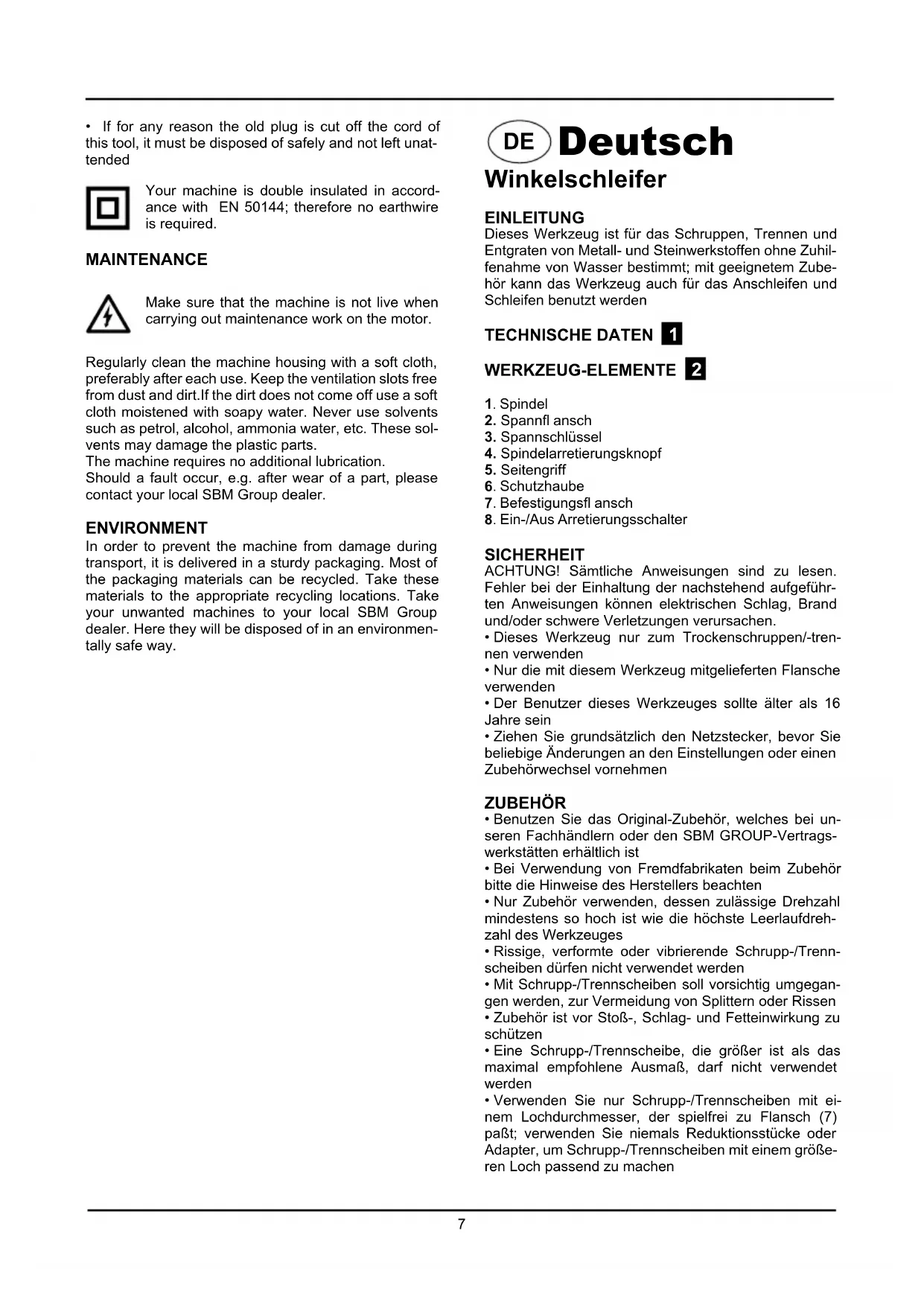

DE Bedienungsanleitung 7

FR Mode d'emploi 9

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfenahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsfl ansch
8. Ein-/Aus Arretierungsschalter

SICHERHEIT

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesem Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei unseren Fachhändlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte die Hinweise des Herstellers beachten
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Rissige, verformte oder vibrierende Schrupp-/Trennscheiben dürfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegan-gen werden, zur Vermeidung von Splittern oder Rissen
• Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu schützen
• Eine Schrupp-/Trennscheibe, die größer ist als das maximal empfohlene Ausmaß, darf nicht verwendet werden

• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionsstücke oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

• Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht

• Verwenden Sie niemals Zubehör mit geschlossenem Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend)
• Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebserregend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung
• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prüfen, beispielsweise mit einem Metalldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlöcher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel völlig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehörschutz und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Seitengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschließen sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten – vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchrennt wird, das Kabel nicht berühren, sondern den Netzstecker sofort ziehen; das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drücken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern
• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und sollten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehör darf nach dem Ausschalten des Antriebes nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN50144 doppelisoliert; daher ist Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen.

Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß eines Teils, an Ihren örtlichen SBM Group-Vertragshändler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu Ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühen.

FR Français

Meuleuse d'angle

INTRODUCTION

DE KONFORMITÄTSERKLÄRUNG CE

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 98/37/EG.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel dieses Gerätes 93.0 dB(A) und der Schalleistungspegel 106.0 dB(A) (Standard-abweichung: 3 dB), und die Vibration 7.57 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
