Tuotetyyppi	Kulmahiomakone
Merkki	Bort
Malli	BWS600N
Nimellisteho	600 W
Syöttöjännite	230 V ~ 50 Hz
Kuormittamaton nopeus	11000 rpm
Levyn enimmäishalkaisija	125 mm
Levyn reiän halkaisija	22.2 mm
Karvan kierre	M14
Äänenpainetaso	93 dB(A)
Äänitehotaso	106 dB(A)
Tärinä (käsi-varsi)	7.57 m/s²
Paino	2 kg
Mitat (P × L × K)	300 × 100 × 100 mm
Päätoiminnot	Hionta, katkaisu, karhennus, harjaus, hiominen
Turvallisuus	Kaksoiseristys, ulkokäyttö vikavirtasuojan (30 mA) kanssa, henkilösuojainten käyttö pakollista
Huolto	Puhdistus pehmeällä, saippuavedellä kostutetulla liinalla, ei liuottimia, ei ylimääräistä voitelua
Varaosat ja korjattavuus	Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään
Käyttäjän vähimmäisikä	16 vuotta
Käyttö	Vain kuivakäyttö, metallille ja kivelle

Usein kysytyt kysymykset - BWS600N Bort

Kuinka vaihtaa levyn Bort BWS600N -kulmahiomakoneessa?

Vaihda levy: Irrota ensin työkalu verkkovirrasta. Käytä karvan lukituspainiketta (4) lukitaksesi karvan (1). Irrota kiristyslaippa (2) avaimen (3) avulla. Vaihda levy ja kiinnitä laippa takaisin. Varmista, että levy on kunnolla kiinni ja että levyn nimellisnopeus on vähintään työkalun nimellisnopeuden suuruinen.

Minkälaisia levyjä voin käyttää tämän hiomakoneen kanssa?

Käytä hionta- tai katkaisulevyjä, joiden enimmäishalkaisija on 125 mm ja reiän halkaisija 22,2 mm. Levyn sallitun nopeuden on oltava vähintään työkalun kuormittamattoman nopeuden (11000 rpm) suuruinen. Käytä vain ehjiä, vaurioitumattomia levyjä.

Voinko käyttää BWS600N-hiomakonetta veden kanssa?

Ei, tämä työkalu on tarkoitettu ainoastaan kuivahiontaan ja -katkaisuun. Veden kanssa käyttö voi vahingoittaa työkalua ja aiheuttaa sähköiskun vaaran.

Mitä turvatoimia on noudatettava käytön aikana?

Käytä aina suojalaseja, käsineitä, kuulosuojaimia, tukevia kenkiä ja tarvittaessa esiliinaa. Käytä lisäkädensijaa ja kädensuojainta. Pidä johto erillään liikkuvista osista. Ulkona liitä vikavirtasuojan (30 mA) kautta.

Kuinka puhdistaa ja huoltaa hiomakonetta?

Puhdista kotelo säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Hankaliin likoihin käytä saippuavedellä kostutettua liinaa. Älä käytä liuottimia, kuten bensiiniä tai alkoholia. Tämä työkalu ei tarvitse ylimääräistä voitelua.

Mitä tehdä, jos levy juuttuu?

Jos levy juuttuu, kytke työkalu heti pois päältä ja irrota pistoke. Vapauta virtakytkin estääksesi tahattoman käynnistymisen. Tarkista levyn kunto ennen työn jatkamista.

Voinko käyttää muita kuin SBM Group -merkkisiä tarvikkeita?

Kyllä, mutta noudata tarvikkeen valmistajan ohjeita. Varmista, että tarvikkeen sallittu nopeus on vähintään työkalun nopeuden suuruinen ja että mitat (halkaisija, reiän koko, kierre) ovat yhteensopivia.

Mikä on työkalun äänitaso?

Äänenpainetaso on 93 dB(A) ja äänitehotaso 106 dB(A) (keskihajonta 3 dB). Käytä kuulosuojaimia suojataksesi kuuloasi.

Kuinka tiedän, onko levy asennettu oikein?

Levy on asetettava asennuslaipan ja kiristyslaipan väliin. Kiristyslaippa on kiristettävä tiukasti avaimen avulla. Tarkista, että levy pyörii vapaasti eikä esiinny epätavallista tärinää ennen käyttöä.

Mistä löydän varaosia?

Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään alkuperäisten varaosien saamiseksi. Käytä vain työkalun spesifikaatioita vastaavia osia.

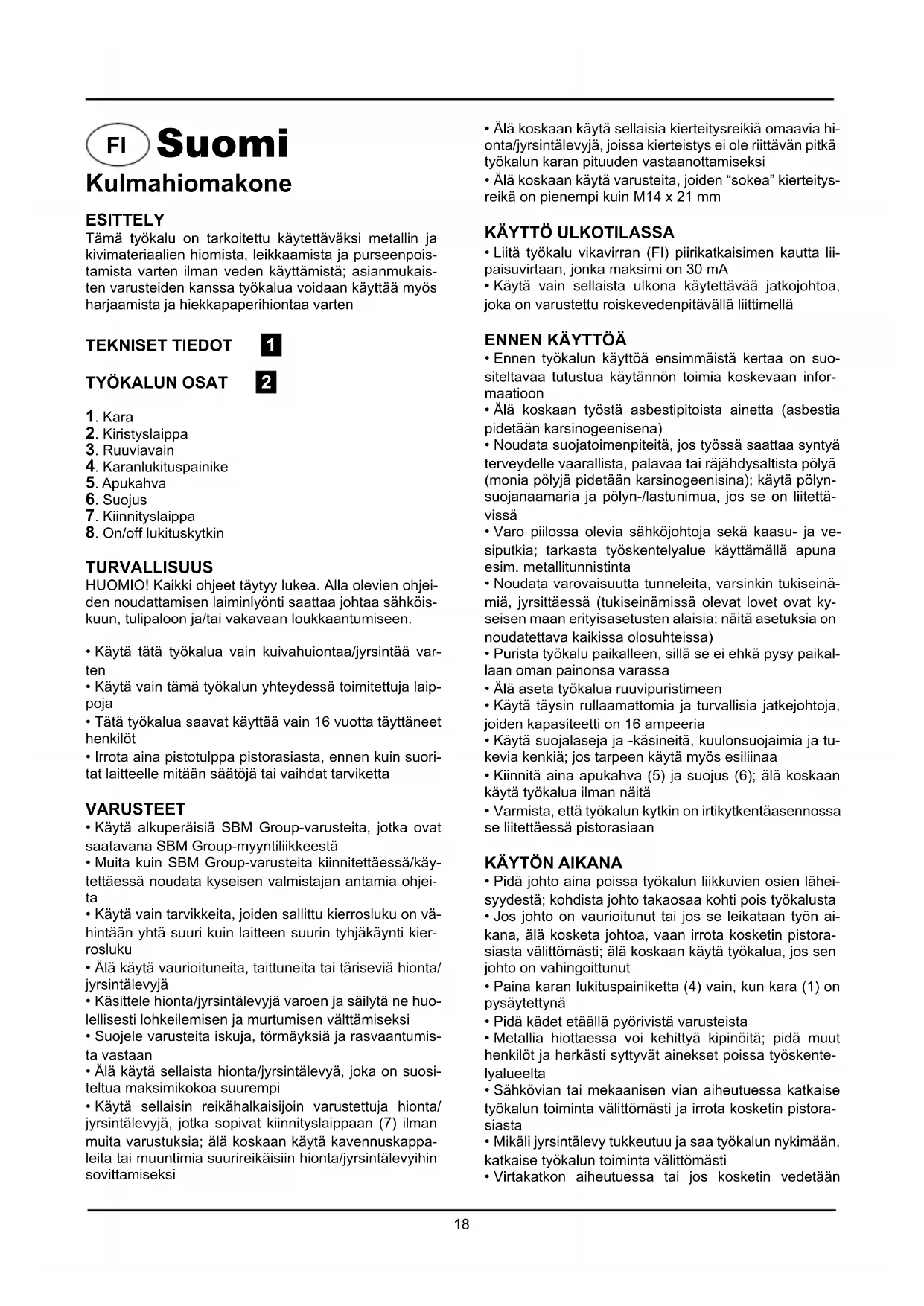

KÄYTTÖOHJE BWS600N Bort

Tämä työkalu on tarkoitettu käytettäväksi metallin ja kivimateriaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käyttämistä; asianmukais- ten varusteiden kanssa työkalua voidaan käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TYÖKALUN OSAT 2

1. Kara
2. Kiristyslaippa
3. Ruuviavain
4. Karanlukituspainike
5. Apukahva
6. Suojus
7. Kiinnityslaippa
8. On/off lukituskytkin

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintää varten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisiä SBM Group-varusteita, jotka ovat saatavana SBM Group-myyntiliikkeestä
• Muita kuin SBM Group-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjei-ta
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäynti kierrosluku
• Älä käytä vaurioituneita, taittuneita tai täriseviä hionta/jyrsintälevyjä
• Käsittele hionta/jyrsintälevyjä varoen ja säilytä ne huo- lellisesti lohkeilemisen ja murtumisen välttämiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan
• Älä käytä sellaista hionta/jyrsintälevyä, joka on suositeltua maksimikokoa suurempi

• Käytä sellaisin reikähalkaisijoin varustettuja hionta/jyrsintälevyjä, jotka sopivat kiinnityslaippaan (7) ilman muita varustuksia; älä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisiin hionta/jyrsintälevyihin sovittamiseksi

• Älä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän pitkä työkalun karan pituuden vastaanottamiseksi

• Älä koskaan käytä varusteita, joiden "sokea" kierteitysreikä on pienempi kuin M14 x 21 mm

KÄYTTÖ ULKOTILASSA

• Liitä työkalu vikavirran (FI) piirikatkaisimen kautta liipaisuvirtaan, jonka maksimi on 30 mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu roiskevedenpitävällä liittimellä

ENNEN KÄYTTÖÄ

• Ennen työkalun käyttöä ensimmäistä kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaatioon
• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölyn-suojanaamaria ja pölyn-/lastunimua, jos se on liitettä-vissä
• Varo piilossa olevia sähköjohtoja sekä kaasu- ja vesiputkia; tarkasta työskentelyalue käyttämällä apuna esim. metallitunnistinta
• Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä, jyrsittäessä (tukiseinämissä olevat lovet ovat kyseisen maan erityisasetusten alaisia; näitä asetuksia on noudatettava kaikissa olosuhteissa)
• Purista työkalu paikalleen, sillä se ei ehkä pysy paikallaan oman painonsa varassa
• Älä aseta työkalua ruuvipuristimeen
• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
• Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa
• Kiinnitä aina apukahva (5) ja suojus (6); älä koskaan käytä työkalua ilman näitä
• Varmista, että työkalun kytkin on irtikytkentäasennossa se liitettäessä pistorasiaan

KÄYTÖN AIKANA

• Pidä johto aina poissa työkalun liikkuvien osien lähei-syydestä; kohdista johto takaosaa kohti pois työkalusta
• Jos johto on vaurioitunut tai jos se leikataan työn aikana, älä kosketa johtoa, vaan irrota kosketin pistorasiasta välittömästi; älä koskaan käytä työkalua, jos sen johto on vahingoittunut
• Paina karan lukituspainiketta (4) vain, kun kara (1) on pysäytettynä
• Pidä kädet etäällä pyörivistä varusteista
• Metallia hiottaessa voi kehittyä kipinöitä; pidä muut henkilöt ja herkästi syttyvät ainekset poissa työskentelyalueelta
• Sähkövian tai mekaanisen vian aiheutuessa katkaise työkalun toiminta välittömästi ja irrota kosketin pistorasiasta
• Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään, katkaise työkalun toiminta välittömästi
• Virtakatkon aiheutuessa tai jos kosketin vedetään

vahingossa irti pistorasiasta, vapauta kytkin (8) välittö-mästi ja aseta se irtikytkentäasentoon OFF kontrolloimattoman uudelleenkäynnistyksen estämiseksi

- Älä käytä niin paljon painetta työkaluun nähden, että se pysähtyy

KÄYTÖN JÄLKEEN

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin
• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tu- kevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleen- myyjällesi, joka huolehtii ympäristöystävällisestä jäte- huollosta.

Norsk

Vinkelsliper

INTRODUKSJON

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoi-misasiakirjojen vaatimusten mukainen EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, seuraavien sääntöjen mukaisesti 73/23/ETY, 89/336/ETY, 98/37/ETY.

MELU/TÄRINÄ Mitattuna EN60745 mukaan työkalun melutaso on 93.0 dB(A) ja yleensä työkalun äänen voimakkuus on 106.0 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 7.57 m/s² (käsi-käsivarsi metodi).

NO SAMSVARSERKLÆRING CE

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen
