Termék típusa	Sarokcsiszoló
Márka	Bort
Modell	BWS600N
Névleges teljesítmény	600 W
Tápfeszültség	230 V ~ 50 Hz
Üresjárati fordulatszám	11000 ford/perc
Tárcsa maximális átmérője	125 mm
Tárcsa furatátmérője	22.2 mm
Tengely menet	M14
Hangnyomásszint	93 dB(A)
Hangteljesítményszint	106 dB(A)
Rezgés (kéz-kar)	7.57 m/s²
Súly	2 kg
Méretek (H × Sz × M)	300 × 100 × 100 mm
Fő funkciók	Csiszolás, vágás, sorjázás, kefélés, polírozás
Biztonság	Kettős szigetelés, kültéri használat 30 mA-es áram-védőkapcsolóval, kötelező egyéni védőeszközök viselése
Karbantartás	Tisztítás puha, szappanos vízzel nedvesített ruhával, oldószerek használata tilos, nincs szükség külön kenésre
Alkatrészek és javíthatóság	Lépjen kapcsolatba a helyi SBM Group forgalmazóval
Minimális használati életkor	16 év
Használat	Csak szárazon, fémhez és kőhöz

Gyakran ismételt kérdések - BWS600N Bort

Hogyan cseréljem ki a Bort BWS600N sarokcsiszoló tárcsáját?

A tárcsa cseréjéhez először húzza ki a szerszámot a hálózatból. Használja a tengelyrögzítő gombot (4) a tengely (1) rögzítéséhez. Csavarja le a szorítóperemet (2) a kulcs (3) segítségével. Cserélje ki a tárcsát, majd csavarja vissza a peremet. Győződjön meg arról, hogy a tárcsa megfelelően meg van húzva, és hogy a tárcsa névleges fordulatszáma legalább akkora, mint a szerszámé.

Milyen típusú tárcsákat használhatok ehhez a csiszolóhoz?

Használjon legfeljebb 125 mm átmérőjű, 22,2 mm furatátmérőjű csiszoló- vagy vágótárcsákat. A tárcsa megengedett fordulatszámának legalább akkorának kell lennie, mint a szerszám üresjárati fordulatszáma (11000 ford/perc). Csak jó állapotú, sérülésmentes tárcsákat használjon.

Használhatom a BWS600N csiszolót vízzel?

Nem, ez a szerszám kizárólag száraz csiszolásra és vágásra szolgál. A vízzel való használat károsíthatja a szerszámot és áramütés veszélyét hordozza.

Milyen biztonsági óvintézkedéseket kell betartani használat közben?

Mindig viseljen védőszemüveget, kesztyűt, zajvédő sisakot, erős cipőt és szükség esetén kötényt. Használja a kiegészítő fogantyút és a kézvédőt. Tartsa a kábelt távol a mozgó alkatrészektől. Kültéren 30 mA-es áram-védőkapcsolón keresztül csatlakoztassa.

Hogyan tisztítsam és karbantartsam a csiszolót?

Rendszeresen tisztítsa a házat puha ruhával, lehetőleg minden használat után. Makacs szennyeződésekhez használjon szappanos vízzel nedvesített ruhát. Ne használjon oldószereket, például benzint vagy alkoholt. Ez a szerszám nem igényel külön kenést.

Mit tegyek, ha a tárcsa elakad?

Elakadás esetén azonnal kapcsolja ki a szerszámot és húzza ki a csatlakozót. Oldja ki a be-/kikapcsolót a nem kívánt újraindítás elkerülése érdekében. Ellenőrizze a tárcsa állapotát a munka folytatása előtt.

Használhatok más márkájú tartozékokat, mint az SBM Group?

Igen, de tartsa be a tartozék gyártójának utasításait. Győződjön meg arról, hogy a tartozék megengedett fordulatszáma legalább akkora, mint a szerszámé, és hogy a méretek (átmérő, furatátmérő, menet) kompatibilisek.

Mekkora a szerszám zajszintje?

A hangnyomásszint 93 dB(A), a hangteljesítményszint 106 dB(A) (szórás 3 dB). Viseljen zajvédő sisakot hallása védelme érdekében.

Hogyan tudom megállapítani, hogy a tárcsa megfelelően van felszerelve?

A tárcsát a rögzítőperem és a szorítóperem közé kell helyezni. A szorítóperemet szorosan meg kell húzni a kulccsal. Használat előtt ellenőrizze, hogy a tárcsa szabadon forog-e és nincs-e rendellenes rezgés.

Hol találok pótalkatrészeket?

Lépjen kapcsolatba a helyi SBM Group forgalmazóval az eredeti pótalkatrészekért. Csak a szerszám specifikációinak megfelelő alkatrészeket használjon.

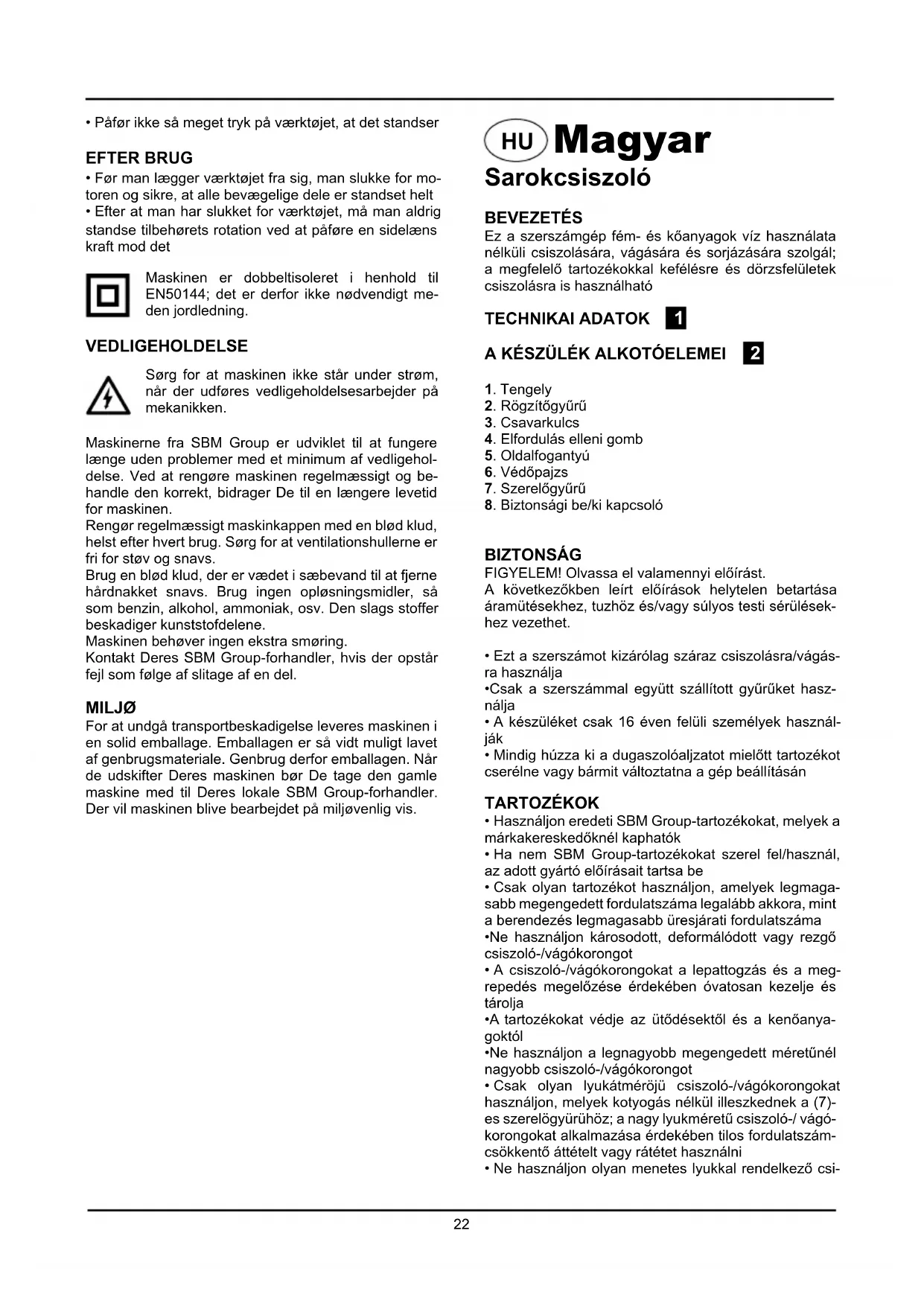

HASZNÁLATI ÚTMUTATÓ BWS600N Bort

HU Használati utasítás 22

RO Manual de utilizare 24

HU Magyar Sarokcsiszoló

BEVEZETÉS

Ez a szerszámgép fém- és kőanyagok víz használata nélküli csiszolására, vágására és sorjázására szolgál; a megfelelő tartozékokkal kefélésre és dörzsfelületek csiszolásra is használható

TECHNIKAI ADATOK 1

A KÉSZÜLÉK ALKOTÓELEMEI 2

1. Tengely
2. Rögzítőgyűrű
3. Csavarkulcs
4. Elfordulás elleni gomb
5. Oldalfogantyú
6. Védőpajzs
7. Szerelőgyűrű
8. Biztonsági be/ki kapcsoló

BIZTONSÁG

FIGYELEM! Olvassa el valamennyi előírást.

A következőkben leírt előírások helytelen betartása áramütésekhez, tuzhöz és/vagy súlyos testi sérülések-hez vezethet.

• Ezt a szerszámot kizárólag száraz csiszolásra/vágásra használja
• Csak a szerszámmal együtt szállított gyűrűket használja
• A készüléket csak 16 éven felüli személyek használják
• Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

TARTOZÉKOK

• Használjon eredeti SBM Group-tartozékokat, melyek a márkakereskedőknél kaphatók
• Ha nem SBM Group-tartozékokat szerel fel/használ, az adott gyártó előírásait tartsa be
• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma
• Ne használjon károsodott, deformálódott vagy rezgő csiszoló-/vágókorongot
• A csiszoló-/vágókorongokat a lepattogzás és a meg-repedés megelőzése érdekében óvatosan kezelje és tárolja
  • A tartozékokat védje az ütődésektől és a kenőanyagoktól
• Ne használjon a legnagyobb megengedett méretűnél nagyobb csiszoló-/vágókorongot
• Csak olyan lyukátméröjü csiszoló-/vágókorongokat használjon, melyek kotyogás nélkül illeszkednek a (7)-es szerelögyürühöz; a nagy lyukméretű csiszoló-/ vágókorongokat alkalmazása érdekében tilos fordulatszámcsökkentő áttételt vagy rátétet használni
• Ne használjon olyan menetes lyukkal rendelkező csi-

szoló- vagy vágókorongot, melynek menete nem elég hosszú a szerszám tengelyhosszának befogadásához

- Tilos olyan tartozékot használni, melynek zárt menetes lyukmérete kisebb mint M14 x 21 mm

KÜLTÉRI HASZNÁLAT

- A szerszámgépet rövidzárlati (FI) áramkör-megszakítón keresztül csatlakoztassa, melynek kioldóárama maximum 30 mA

- Csakis kültéri használatra gyártott hosszabbítókábelt használjon, mely freccsenő víz ellen védett dugaszoló-aljzattal rendelkezik

HASZNÁLAT ELÖTT

• A szerszámgép legelső alkalommal történő használata előtt ajánlott gyakorlati tájékoztatást kérni
• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)
• Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek (egyes porfajták rákkeltő hatásúak); viseljen porvédő álarcot és használjon, ha hozzá lehet csatlakoztatni a berendezéshez, egy por-/forgácselszívó berendezést
• Bánjon óvatosan a rejtett elektromos vezetékekkel vagy gáz- és vízcsövekkel; a munkaterületet ellenőrizze például fémdetektorral
• Hornyok vésésekor legyen óvatos, különösen tartófalak esetében (a teherhordó falakba véshető résekre országról országra változó előírások érvényesek; ezeket az előírásokat minden helyzetben feltétlenül be kell tartani)
• Ha a munkadarabot nem tartja a helyén saját súlya, rögzítse azt
• A szerszámgépet tilos satuba fogni
• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-és teljesítménnyel
• Viseljen védőszemüveget és -kesztyűt, zaj elleni fülvédőt és kemény cipőt; szükség esetén vegyen fel kötényt is
• Mindig szerelje fel az (5)-es oldalfogantyút és az (6)-es védőpajzso; a szerszámgépet soha se használja ezek nélkül
• Mielőtt a gépet dugaszolóaljzatba csatlakoztatná, gondoskodjon arról, hogy az ki legyen kapcsolva

HASZNÁLAT KÖZBEN

• A gép mozgó részeitől mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a gép-től elfelé
• Ha munka közben az elektromos kábel megsérül vagy átvágja, ne nyúljon a kábelhez, hanem azonnal húzza ki a dugaszolóaljzatból; tilos a gépet sérült elektromos kábellel használni
• Csak akkor nyomja meg a (4) jelü, elfordulás elleni gombot, amikor az (1) jelü tengely mozdulatlanul áll
• Kezét tartsa távol a forgó tartozékoktól
• Fémek csiszolása közben szikrák keletkeznek; tartson távol a munkaterülettől minden más személyt és a gyúlékony anyagokat
• Elektromos vagy mechanikus működési hiba esetén azonnal kapcsolja ki a gépet és húzza ki a dugaszóló-aljzatból
• Ha a vágókorong elakad, és emiatt rángat a szerszám,

azonnal kapcsolja ki

• Ha áramszünet következik be, vagy ha a dugós csatlakozót véletlenül kihúzza, a gép akaratlan újraindításának megelőzésére azonnal oldja fel a be/ki kapcsoló (8) zárolását, és állítsa a kapcsolót a KI állásba
• Soha ne fejtsen ki akkora nyomást a gépre, hogy az megálljon

A HASZNÁLATOT KÖVETÖEN

• Mielőtt leteszi a gépet, kapcsolja ki a motort és bizonyosodjon meg arról, hogy minden mozgó alkatrész teljesen megállt
• Miután kikapcsolta a készüléket, a tartozék forgását sose annak síkjára merőleges erővel állítsa meg

A készülék az EN50144 rendelkezéssel összhangban duplán szigetelt, emiatt földelésre nincs szükség.

KARBANTARTÁS

Győződjön meg róla, hogy a készülék nincs áram, alatt amikor a motoron karbantartási munkát végez.

A SBM Group készülékeket hosszú élettartamra és minimális karbantartási igénnyel tervezték. A folyamatos, kielégítő működés a rendszeres ápoláson és tisztításon múlik.

Rendszeresen, lehetőleg minden használat után puha ronggyal tisztítsa le a készülék házát. A szellőzőnyilásokat óvja portól és szennyeződéstől. Használjon szappanos vízzel megnedvesített puha rongyot, ha a szenynyeződést nem lehet eltávolítani. Soha ne használjon oldószereket pl. petróleumot, alkoholt, ammóniás vizet stb. Az oldószerek károsíthatják a műanyag részeket.

A készülék nem igényel kiegészítő kenést.

Ha meghibásodást észlel, keresse fel helyi SBM Group viszonteladóját.

KÖRNYEZETVÉDELEM

A szállításból eredő lehetséges károk csökkentésére a gépet erős csomagolásban szállítják. A csomagolás nagyrészt újra felhasználható anyagból készült. Használja ki tehát a csomagolás újrahasznosításának lehetőségét. A már felesleges készülékeket vigye el a helyi SBM Group viszonteladóhoz. Itt biztosított környezetbarát ártalmatlanításuk.

Română

Polizor unghiular

INTRODUCERE

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék a következő szabványoknak vagy kötelező hatósági előírásoknak megfelel: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, a 73/23/EWG, 89/336/EWG, 98/37/EWG előírásoknak megfelelően.

ZAJ/REZGÉS Az EN60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 93.0 dB(A) a hangteljesltmény szintje 106.0 dB(A) (normál eltérés: 3 dB), a kézre ható rezgésszám 7.57 m/s².

RO DECLARATIE DE CONFORMITATE CE

A kiselejtezett elektromos készülékek értékes nyersanyagokat tartalmaznak, és erre fi gyellemmel nem tartoznak a háztartási hulladék körébe! A gyártómű minden felhasználót arra kér, hogy a maga részéről is tegyen meg mindent a költségkímélés és környezetvédelem érdekében, és a kiselejtezett készüléket adja át az erre a célra kialakított visszavételi helyen, amennyiben van ilyen a környéken.

RO INDICATII PENTRU PROTECTIA MEDIULUI ÎNCONJURATOR
