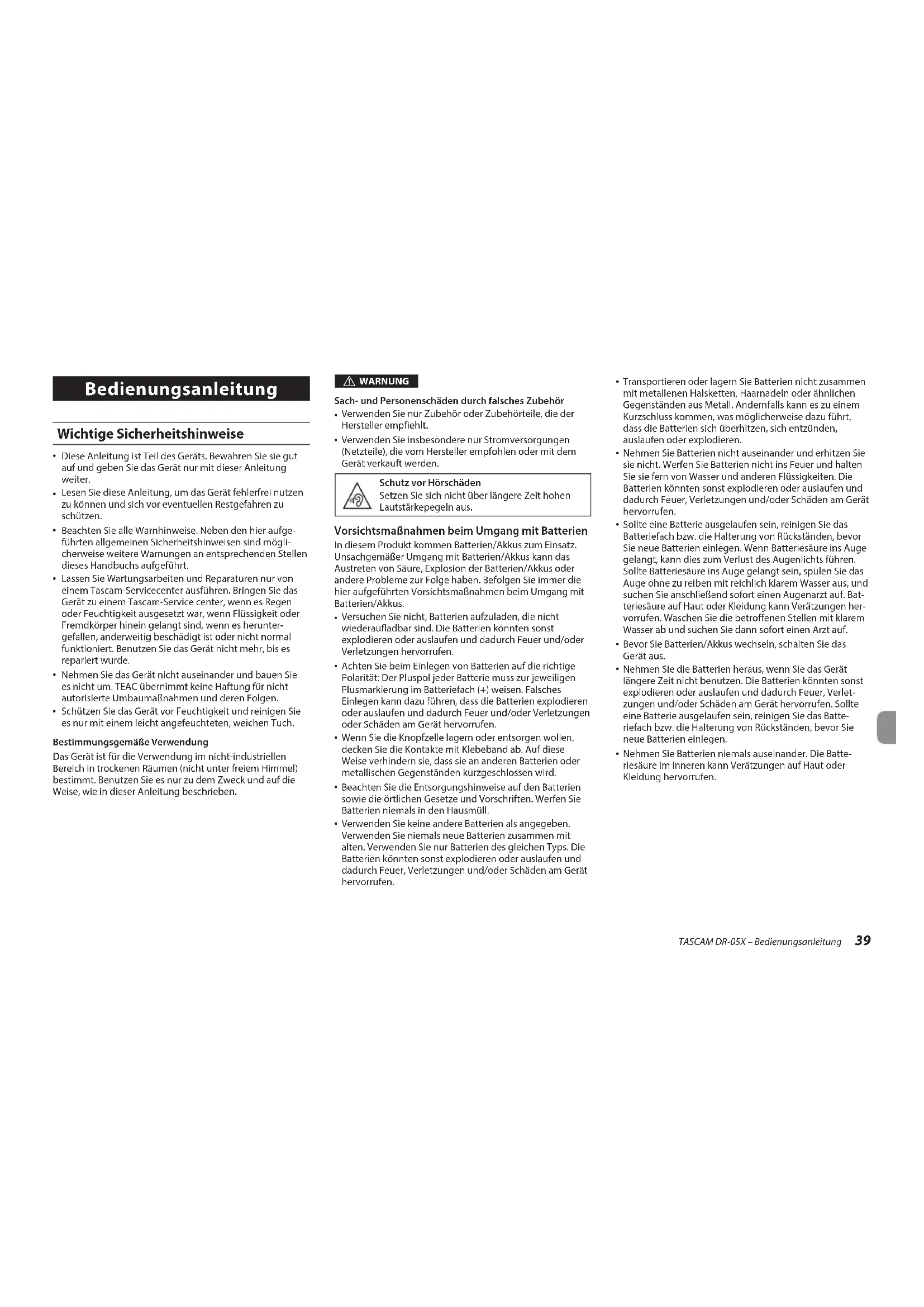

Wichtige Sicherheitshinweise

• These Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.
• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitsinheiten sind möglicherweise weitere Warnungen an entsprechenden Stellen, die体系建设 aufgrund führt.
• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem Tascam-Servicecenter ausfuhren. Bringen Sie das Gerät zu einem Tascam-Service center, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen, anderweitig beschädigt ist oder nicht normal Funktioniert. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.
• Nehmen Sie das Gerät nicht auseinander und bauen Sie es nicht um. TEAC übernimmit keine Haftung für nicht autorisierte Umbaumafnahmen und deren Folgen.
• Schützen Sie das Gerät vor Feuchtigkeit und reinigen Sie es nur mit einem leicht angefeuchteten, weichen Tuch.

Bestimmungsgemäß Verwendung

Das Gerät ist für die Verwendung im nicht-industriellen Bereich in trockenen Räumen (nicht unter freiem Himmel) bestimmmt. Benutzten Sie es nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

WARNING

Sach- und Personenschäden durch falsches Zubehör

• Verwenden Sie nur Zubehör oder Zubehörnteile, die der Hersteller empfeht.
• Verwendten Sie insbesondere nur Stromversorgungen (Netzteile), die vom Hersteller empfohlen oder mit dem Gerat verkauft werden.

Schutz vor Horschaden

Setzen Sie sich nicht über längerere Zeit hohen Lautstärkepegeln aus.

Vorsichtsmaßnahmen beim Umgang mit Batterien In dieser Produktkommen Batterien/Akkus zum Einsatz. Unsachgemäß Umgang mit Batterien/Akkus kann das Austreten von Saure, Explosion der Batterien/Akkus oder andere Probleme zur Folge haben. Befolgen Sie immer die hier aufgeführten Vorsichtsmaßnahmen beim Umgang mit Batterien/Akkus.

Versuchen Sie nicht, Batterien aufzuladen, die nicht wiederaufladbar sind. Die Batterien konnten sonst explodieren oder auslaufen und dadurch Feuer und/oder Verletzungen hervorrufen.
- Achten Sie beim Einlagen von Batterien auf die richtige Polarität: Der Pluspol jeder Batterie muss zur jeweiligen Plusmarkierung im Batteriefach (+) weisen. Falsches Einlagen kann dazu führen, dass die Batterien explodieren oder auslaufen und dadurch Feuer und/oder Verletzungen oder Schäden am Gerät hervorrufen.
- Wenn Sie die Knopfelle lagern oder entsorgen wollen,decken Sie die Kontakte mit Klebeband ab. Auf diese Weise verhindern sie, dass sie an anderen Batterien oder metallischen Gegenständen kurzgeschlossen wird.
- Bechten Sie die Entsorgungshinweise auf den Batterien sowie die örtlichen Gesetze und Vorschriften. Werfen Sie Batterien niemals in den Hausmüll.
- Verwenden Sie keine andere Batterien als angegeben. Verwenden Sie niemals neue Batterien zusammen mit alten. Verwenden Sie nur Batterien des gleichen Typs. Die Batterien konnten sonst explodieren oder auslaufen und dadurch Feuer, Verletzungen und/oder Schäden am Gerät hervorrufen.

• Transportieren oder lagern Sie Batterien nicht zusammen mit metallinen Halsketten, Haarnadeln oder ähnlichen Gegenständen aus Metall. Anderfalls kann es zu einem Kurzschluss kommt, was möglicherweise dazu führt, dass die Batterien sich überhitzen, sich entzünden, auslaufen oder explodieren.
• Nehmen Sie Batterien nicht auseinander und erhitzen Sie sie nicht. Werfen Sie Batterien nicht ins Feuer und halten Sie sie fern von Wasser und anderen Flüssigkeiten. Die Batterien konnten sonst explodieren oder auslaufen und dadurch Feuer, Verletzungen und/oder Schäden am Gerät hervorruften.
• Sollte eine Batterie ausgelaufen sein, reinigen Sie das Batteriefach bzw. die Halterung von Rückständen, bevor Sie neue Batterien einlagen. Wenn Batteriesäure ins Auge gelangt, kann dies zum Verlust des Augenlichts führen. Sollte Batteriesäure ins Auge gelangt sein, spulen Sie das Auge ohne zu reiben mit reichlich klarem Wasser aus, und suchen Sie anschließend sofort einen Augenorzt auf. Batteriesäure auf Haut oder Kleidung kann Verzatungen hervorrufen. Waschen Sie die betroffenen Stellen mit klarem Wasser ab und suchen Sie dann einzeln einen Arzt auf.
• Bevor Sie Batterien/Akkus wechseln, schalten Sie das Gerät aus.
• Nehmen Sie die Batterien hereaus, wenn Sie das Gerät langere Zeit nicht benuten. Die Batterien konnen sonst explodieren oder auslaufen und dadurch Feuer, Verletzungen und/oder Schäden am Gerät hervorrufen. Sollte eine Batterie ausgelaufen sein, reinigen Sie das Batteriefach bzw. die Halterung von Rückständen, bevor Sie neue Batterien einlegen.
• Nehmen Sie Batterien niemals auseinander. Die Batteriesäure im Inneren kann Veratzungen auf Haut oder Kleidung hervorrufen.

Wichtige Hinweise

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerat wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2014/30/EU der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerat arbeitet mit Hochfrequenzenergie, die ausgestraht werden kann, und kann bei unsachgemäß, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, daß in einer bestimmten Installation keine Störungen auftreten. Falls das Gerat nachweislich Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Gerats überprüften latent, sollen den Sie eine oder mehrere der folgenden Maßnahmen ergreifen.

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schlieben Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers.
  Wenden Sie sich an ihren Handler oder einen Fachmann für Rundfunk- und Fernsehtechnik.

Warnhinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdruicklich von der TEAC Corporation geprüft und gen悔gt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Diees Produkt entspricht den geltenden EU-Richtlinien sowie den nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Angaben zur Umweltverträglichkeit und zur Entsorgung

• Wenn ein Symbol einer durchgestri-chenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt这点es Produkt den europäischen Richtlinien 2012/19/EU und/oder 2006/66/EG sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien.

• Richtlinien und Gesetze schreiben vor, dass Elektround Elektronik-Altergeäne sowie Batterien und Akkus nicht in den Hausmull (Restmull) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Alftergeäte und enteiltede Batterien/Akkus über staatlich davon für vorgesehene Stellen zu entsorgen.

• Durch die ordnungsgemäße Entsorgung solcher Geräte und Batterien/Akkus leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die tatsächliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kosten.

• Enthalten Batterien/Akkus mehr als die in der Richtlinie festgelegte Menge an Blei (Pb), Quecksilber (Hg) oder Cadmium (Cd), so ist zusätzlich zur Mülltonne die entsprechende chemische Abkürzung angegeben.

Weitere Informationen zur Wertstoff-sammlung und Wiederverwertung vonAltgertenund Batterien/Akkus erhalten Sie bei Ihrer Stadt verwaltung,dem fur Sie zuständigen AbfallentsorgungsunternehmaderVerkaufsstelle,bei der Si das Produkt erworben haben.

Contents

Wichtige Sicherheitshinweise 39
Bevor Sie beginnen 41
Hinweis zum Referenzhandbuch 41
Auspacken/Lieferumfang 41
Ergänzende Sicherheitshinweise zur Aufstellung. 41
Kondensation vermeiden 41
Das Gerat reinigen 41
Wichtige Hinweise zu Speicherkarten 41
Informationen zum Kundendienst von Tascam. 41
Die Bedienelemente und ihre Funktionen 42

Geräteoberseite 42

Gerätevorderseite 42
Geräterückseite 42
Linke Geräteseile 42
Rechte Geräteile 42

Vorbereitung 43

Batterien einlagen 43
Eine Speicherkarte einlagen 43
Den Recorder einschalten 43

Das Display im Uberblick 44

Grundsätzliche Bedienung des Menus. 44

Aufnehmen 45

Das Tiefenfilter nutzen 45
Linen Modus fur die Aussteuerung wahlen 45

Aufnahmen wiedergeben 46

Dateien auswahlen 46
Die Wiedergabegeschwindigkeit andern. 46
Einen markierten Abschnitt wiederholt wiederergegeben
(Loop-Wiedergabe) 47

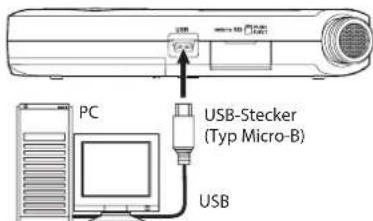

Den Recorder als Audiointerface nutzen 47

Vorbereiternde Schritte 47
Die Verbindung herstellen 47
Abhoren. 48
Die Verbindung trennen 48

Fehlerbehebung 48

Technische Daten 49

Bevor Sie beginnen

Vielen Dank, dass Sie sich für den tragbaren Audiorecorder DR-05X von Tascam entschieden haben.

Bevor Sie das Gerät benutzten, lesen Sie sich diese Anleitungitte aufmerksam durch. Nur so ist sichergestellt, dass Sie den Recorder richtig bedieten und weitere Jahre Freude daran haben. Bewahren sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Recorder weiter, da sie zum Gerät gehört.

Hinweis zum Referenzhandbuch

These Anleitung erklär die wichtigen Funktionen des Gerats. Eine vollständige Beschreibung aller Funktionen stellt das Referenzhandbuch bereits.

Links zur digitalen Version dieser Bedienungsanleitung und des Referenzhandbuchs finden Sie auf der deutschen Website (https://tascam.de/).

Auspacken/Lieferumfang

Zum Lieferumfang these Products gehoren die unter aufgeführten Bestandteile.

Achten Sie beim Öffnen der Verpackung darauf, dass Sie nichts beschädigten. Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf. Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich damit an ihren Handlcr.

DR-05X
Alkaline-Batterien des Typs AA. 2
Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis. 1

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstempoeraturbereich für diesen Recorder liegt zwischen 0 °C und 40 °C.

• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls kann es zu Fehlfunktionen kommt.

• Orte, die starken Erschüttierungen ausgesetzt sind,

• Orte mit direkter Sonneneinstrahlung (z. B. Fenster),

• in der Höhe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen.
• wenn die Temperatur unter dem Gefrierpunkt liegt,
• Orte mit schlechter Belüftung oder hoher Luftfeuchte.
• Orte mit hoher Staubkonzentration,

• Orte, die Regen oder Feuchtigkeit ausgesetzt sein können.

• Brümmen kann auftreten, wenn sich ein Leistungsverstreker oder andere Gerät mit großem Transformer in der Höhe des Recorders befindet. Versuchen Sie in einem solchen Fall den Abstand zwischen dem Recordier und dem anderen Gerät zu vergroßen oder die Ausrichtung beider Geräte zueinander zu verändern.

• Auf einem Fernsehergat konnen Farbabweichungen aufreten und in einem Radiogerät konnen Gerausche hörbar werden, wenn der Recorder in deren Nähne betrieben wird. Vergroßern Sie in einem solchen Fall den Abstand zum Fernseher bzw. Radiogerät.

• Wenn ein Mobiltelefon oder andere Drahtlosgerät in der Näre betrieben wird, konnen während eines Anrufs oder während der Datenübertragung Gerausche auf dem Recordier auftreten. Versuchen Sie in einem solchen Fall den Abstand zwischen dem Recordier und dem anderen Gerät zu vergroßem oder schalten Sie das andere Gerät aus.
• Legen Sie keine Gegenstände auf das Gerät, um eine ausreichende Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf einen Leistungsverträger oder andere Hitze erzeugende Geräte.

Kondensation vermeiden

Wenn Sie das Gerä aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schneß beheizbaren Raum einsetzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet. Um dies zu vermeiden, lässt Sie das Gerä ein bis zwei Stunden stehen, bevör Sie es einschalten.

Das Gerät reinigen

Verwenden Sie zum Reinigen des Recorders ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angegeben oder Verfährbungen hervorrufen.

Wichtige Hinweise zu Speicherkarten

Eine List der mit dem Recorder erfolgreich getesteten Speicherkarten finden Sie auf unserer Website (https://tascam.eu/de/downloads/DR-05X). Bei Bedarf hilft. Ihn auch der Tascam-Kundendienst weiter.

Informationen zum Kundendienst von Tascam

Kunden haben nur in dem Land Anspruch auf Kundendienst und Gewährleistung, in dem sie das Produkt gekauft haben. Um den Kundendienst von Tascam in Anspruch zunehmen, suchen Sie auf der TEAC Global Site unter http://teac-global.com/ nach der lokalen Niederlassung oder dem Distributor für das Land, in dem Sie das Produkt erworben haben, und wenden Sie sich an die themselves Unternehmen.

Bei Anfragen geben Sieitte die Adresse des Geschäftsdas Webshops (URL), in dem Sie das Produkt gkauft haben, und das Kaufdatum an. Darüber hinaus kann die Garantiekarte und der Kaufbeleg erforderlich sein.

Die Bedienelemente und ihre Funktionen

Geräteoberseite

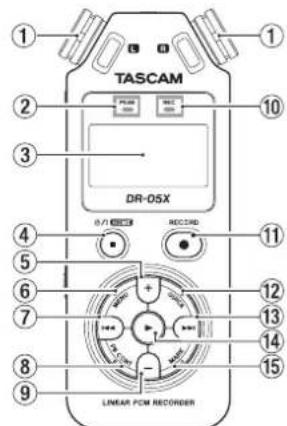

Zwei eingebaute Mikrofone
PEAK-Lampchen

Leuchtet rot, wenn der Aufnahmepegel zu hoch ist

③ Display
④ Taste /I/HOME (■)

Hiermit konnen Sie den Recorder stoppen (■) beziehungsweise ein- und ausschalten (O/I). Außer dem rufen Sie mit dieser Taste die Hauptseite des Displays auf (HOME).

5 Taste+
Plus / nach offen

⑥ Taste MENU

Ruft das Menu auf.

Taste

Rückwartsuchen/nach links/abbrechen

8 Taste PB CONT

Ruft die Übungsfunktionen auf.

Taste

Minus / nach unter

10 REC-Lampchen

Zeigt den Aufnahmestatus an.

1 Taste RECORD (●)

Startet die Aufnahme.

12 Taste QUICK

Ruft das Schnellmenu auf.

13 Taste
Vorwärtsuchen / nach rechts / bestätigen
Wiedergabetaste
Wiedergabe/bestätgen
15 Taste MARK
Hiermit konnen Sie Marken setzen oder entfernen.

Gerätevorderseite

16 Halterung fur Trageschlaufe

Geräterückseite

Buchse MIC/EXT IN

Anschluss für ein externes Mikrofon oder eine andere Quelle.

Linke Geräteseite

18 Buchse/LINE OUT Kopflorer-/Line-Aus
19 Schalter HOLD Bedienfeldspere

Rechte Geräteseite

20 USB-Anschluss
21 Micro-SD-Kartenschacht

Geräteunterseite

22 Monolautsprecher
23 Stativgewinde (%) Zoll
24 Batteriefach

Vorbereitung

Batterien einlagen

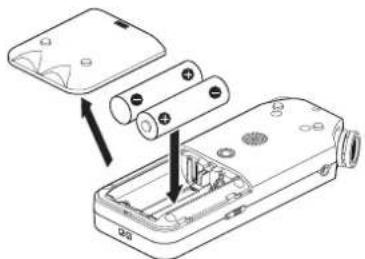

1. Drücken Sie auf die Batteriefachabdeckung auf der Unterseite und schlieben Sie sie hers aus.
2. Legen Sie zwei Alkaline-Batterien oder NiMH-Akkus des Typs AA ein.

Tipp

Alternative können Sie den Recorder mit dem Wechselstrom-adapter Tascam PS-P520E betreiben.

Eine Speicherkarte einlagen

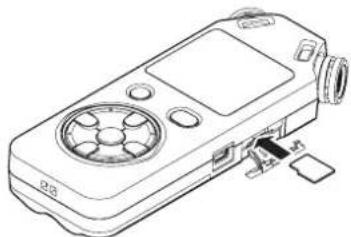

Öffnen Sie die Kartenschachtabdeckung auf der rechten Geräteseite, und legen Sie eine Micro-SD-Karte ein.

Den Recorder einschalten

1. Schieber Den Sie den Schalter HOLD entgegen der Richtung des aufgedruckten Pfeils, um die Bedienfeldspere zu entriegeln.

Tipp

Mit der Bedienfeldspere verhindern Sie das versehentliche Betätigten von Tasten während der Aufnahme.

1. Halten Sie die Taste /I/HOME (■) etwas länger gestrückt.

Nach dem ersten Einschalten erschinen die folgenden Einstellungsseiten auf dem Display.

ie Speicherkarte formatieren

Drücken Sie die Wiedergabetaste , um den Vorgang auszufahren.

Wichtig

Durch das Formatieren werden alle derzeit auf der Karte gespeicherten DatenGISchert. Der Hinweis erscheidn nicht, wenn die einlegeigte Karte bereits formatiert ist.

Die Sprache der Benutzeroberfläche wahlen

Hiermit wahlen Sie die Sprache für Menüs und Displaymeldungen.

Wahlen Sie die Sprache mit den Tasten + / - aus, und drücken Sie dann die Wiedergabetaste , um zu bestimmten.

Datum/Uhrzeit einstellen

Stellen Sie Datum und Uhrzeit ein.

Bewegen Sie den Cursor mit den Taten 1 und 1, und andern Sie die Werte mit den Taten + und -. Drucken Sie die Wiedergabetaste um zu bestätigen.

Tipp

Sprache, Datum und Uhrzeit können Sie auch später noch über das Menu einstellen.

Das Display im Überblick

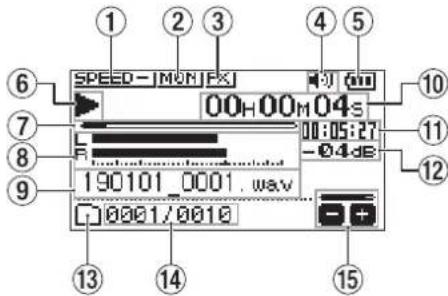

ei gestopptem Transport oder während der Wiedergabe

① Statusanzeige der Wiedergabegeschwindigkeit
② Statusanzeige der Mischfunktion fur den Eingang
③ Statusanzeige des Effektprozessors
④ Statusanzeige des Laufsprechers
⑤ Restkapazität der Batterie / Status der Stromversorgung
⑥ Statusanzeige des Audiotransports
Wiedergabeposition
Wiedergabepegelanzeigen
9 Name der wiedergegebenen Datei
10 Verstrichene Zeit
11 Verbleibende Zeit
12 Spitzenpegel in Dezibel (dB)
Wiedergabebereich
14: Nummer der wiedergegebenen Datei/Gesamtzahl der Datenien
Status des Ausgangspegels (der Lautstärke)

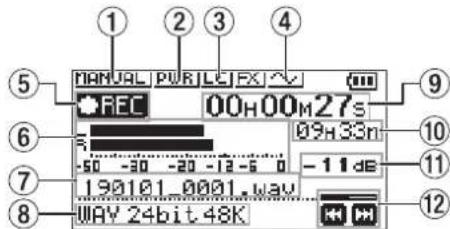

Während der Aufnahme oder Aufnahmebereitschaft

① Gewähler Pegelmodus
② Statusanzeige der Stromversorgung fur Kleinmikrofone
③ Status des Tiefenfilters
④ Statusanzeige der Tonausgabe
Status des Audiotransports
⑥ Aufnahmepegelanzeigen
Name der aufgezeichneten Datie
⑧ Aufnahmeformat
⑨ Verstrichene Aufnahmezeit
10 Verbleibende Aufnahmezeit
Spitzenpegel in Dezibel (dB)
12 Status des Aufnahmepegels

Grundsätzliche Bedienung des Menüs

Über das Menu können Sie verschiedene Einstellungen für Aufnahme, Wiedergabe und das System vornehmen sowie verschiedene Funktionen ausführten.

1. Drücken Sie die Taste MENU. Das Menu entscheid.

1. Wahlen Sie mit den Tasten +/- einen Menupunkt, und drücken Sie die Wiedergabetaste . Die zugehörige Einstellungssite erscheint.

1. Wahlen Sie mit den Tasten +/- eine Einstellung oder Funktion, und drücken Sie die Wiedergabetaste. Jetzt können Sie die Einstellung ändern oder die Funktion ausführten.

1. Andern Sie die Einstellung mit den Tasten +/-

Anmerkung

Um zur vorherigen Seite zurückzukehren, drucken Sie MENU.
Um zur Hauptseite zurückkehren, drücken Sie 1/HOME (■).

Aufnehmen

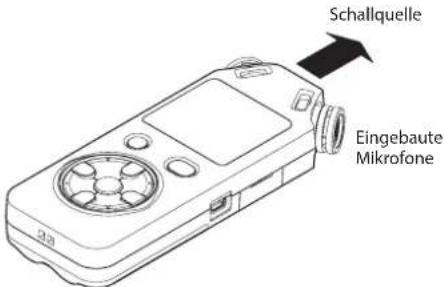

1. Richten Sie die eingebauten Mikrofone auf die Schall-quele, die Sie aufnehmen都会.

1. Drucken Sie die Taste RECORD (●).

Der Recorder Goes in Aufnahmebereitschaft. Wahrend der Aufnahmebereitschaft erscheidt das Symbol auf dem Display und das REC-Lampchen beginnnt zu blinken.

1. Passen Sie den Aufnahmepegel an.

Richten Sie die Mikrofone so aus und passen Sie den Abstand zur Schallquelle und den Aufnahmepegel so an, dass die Pegelanzeigen bei lauten Stellen bis etwa -12dB ausschlagen. Das PEAK-Lampchen darf während der lautesten Passagen nicht aufleuchten. Um den Aufnahmepegel zu verringn oder zu erhöhen, nutzen Sie die Tasten und

1. Um nun mit der Aufnahme zu beginnen, drucken Sie erneut die Taste RECORD (●).

Die Aufnahme beginn, das Symbol Pec eint auf dem Display und das REC-Lampchen leuchtet nun stetig.

1. Um die Aufnahme zu beenden, drücken Sie die Taste 1/1/HOME (■).

Sobald die Aufnahme endet, erscheint das Symbol auf dem Display.

Das Tiefenfilter nutzen

Mit dem Tiefenfilter konnen Sie tieffrequente Anteile im Aufnahmesignal unterträcken. Es hilt ihren beispiele-weise besteht, Rumpeln, Trittschall oder Windgeräusausche zu dampfen.

1. Drücken Sie während der Aufnahmebereitschaft die Taste QUICK.

Das Schnellmenu entscheid.

1. Wahlen Sie mit den Tasten +/- den einen Eintrag TIEFENI LTER, und drucken Sie die Wiedergabetaste

Die Einstellungssite für das Tiefenfilter erscheidt.

Auswahlmöglichkeiten: AUS, 48Hz, 88Hz, 120Hz, 220Hz

1. Wahlen Sie die gewünschte Einstellung, und drücken Sie die Wiedergabetaste

Die Einstellung wird übernommen, und das Schnellmenü erscheidt wieder.

1. Drucken Sie O/1/HOME (■), um zur Hauptseite des Displays zurückzukehren.

Einen Modus für die Aussteuerung wahlen

Bei der Aufnahme kann der Recorder ihren damit helfen, Verzerrungen durch plottlich eintreffende Pegelspitzen zuverhinden.

1. Drücken Sie während der Aufnahmebereitschaft die Taste QUICK. Das Schnellmenü erscheidt.

1. Wahlen Sie PEGELHODUS, und drücken Sie die Wiedergabetaste Die Einstellungssalte des Limiters erscheint.

Auswahlmöglichekeiten:
MANUELL (Voreinstellung), LIMITER, SPITZEMABSEHK., AUTO

1. Wahlen Sie die gewünschte Einstellung, und drücken Sie die Wiedergabetaste Die Einstellung wird übernommen, und das Schnellmenü erscheidt wieder.

2. Drucken Sie /I/HOME (■), um zur Hauptseite des Displays zurückzukehren.

Aufnahmen wiedergeben

1. Wahlen Sie eine Datel aus, und drücken Sie um die Wiedergabe zu starten.

Sobald die Wiedergabe beginnt, erscheidt das Symbol auf dem Display.

1. Passen Sie die Wiedergabelautstärke an.

Ändern Sie den Wert mit den Tasten +/-

1. Um die Wiedergabe zu beenden, drücken Sie die Taste / 1 / HOME (■).

Sobald die Wiedergabe endet, erscheint das Symbol auf dem Display.

Wiedergabe über Kopfhörer

Verbinden Sie einen Kopflörer mit der Buchse LINE OUT des Recorders.

Weitere Wiedergabefunktionen

Vorübergehend anhalten(Pause)	Drücken Sie die Stopptaste■.
Vorwärtsuchen Halten Sie die Sprungtaste rechts▶gedrückt.
Rückwärtsuchen Halten Sie die Sprungtaste links▶gedrückt.
An den Anfang der wiedergegebenen Datel springen	Drücken Sie einmal kurz die Sprungtaste links▶.
An den Anfang der vorherigenDatel springen	Drücken Sie zweiimal kurz die Sprungtaste links▶.
An den Anfang der{nachstenDatel springen	Drücken Sie einmal kurz die Sprungtaste rechts▶1.
Um eine zuvor festgelegteZeitspanne zurück springen(Ausbahlmöglichkeiten: AUS,1/3/5/10/30 Sekunden,1/5/10 Minuten)	Drücken Sie die Tastes▶während der Wiedergabe.
Eine Marke setzen Drucken Sie die TastesMARKwährend der Wiedergabe.

Dateien auswahlen

1. Drücken Sie die Taste MENU. Das Menu entscheid.

1. Wahlen Sie DATEINMANGER, und drucken Sie die Wiedergabetege Der Datelmanager erscheidt.

1. Wahlen Sie mit den Tasten +/- eine Datel aus, und drücken Sie die Sprungtaste rechts▶Die Hauptseite erschieft wieder.

Tipp Wenn Sie anstelle der Sprungtaste die Wiedergabetaste drücken, beginnt sofort die Wiedergabe und die Hauptseite erscheidt wieder.

Die Wiedergabegeschwindigkeitändern

1. Drucken Sie die Taste PB CONT. Die Seite mit den Übungsfunktionen erscheint.

1. Andern Sie die Wiedergabegeschwindigkeit mit den Tasten +/- . Der Einstellbereich betragt 50% (8.5) bis 200% (2.8).

Einen markierten Abschnitt wiederholt wiedergeben (Loop-Wiedergabe)

Sie konnen einen Abschnitt in einer Datel markieren und wiederholt wiedergeben.

1. Drucken Sie die Taste PB CONT.

Die Seite mit den Übungsfunktionen erscheint.

1. Drucken Sie die Wiedergabetaste

Die Wiedergabe beginnt.

1. Drucken Sie an der gewünschten Stelle die Taste MARK, um den Anfang des wiederholten Abschnitts festzulegen.

2. Drücken Sie erneut MARK, um das Ende des wiederholten Abschnitts festzulegen.

Sobald beside Marken gesetzt sind, beginnt die Loop-Wiedergabe.

Tipp

Wenn Sie während der Loop-Wiedergabe die Taste MENU drücken, endet die Wiedergabe, die Marken bleiben aber erhalten.

1. Um die Marken zu entfern, drucken Sie die Taste MARK.

Den Recorder als Audiointerface nutzen

Sie können den Recorder mit einem Computer (Windows/ Mac) oder iOS-Gerat verbinden und他们在 Audiointerface nutzen.

Vorbereitende Schritte

1. Verbinden Sie den Recorder mithilfe eines USB-Kabels mit Ihr Computer und schalten Sie den Recorder ein.

Die Seite USB-AUSWahl erscheint.

Anmerkung

Um eine Verbindung mit einem iOS-Gerä herstellen zu können, benötigten Sie einen Kameraadapter von Lightning auf USB.

1. Wahlen Sie AUDIO-INTF, und drucken Sie die Wiedergabetaste

Die Seite AUDIO-INTF erscheint.

Die Verbindung herstellen

1. Wahlen Sie die Art des verbundenen Geräts.

Auswahlmöglichkeiten:PC/Mac (Voreinstellung),i05

Anmerkung

Wenn Sie PC/Mac wahlen, wird der Recorder über den Computer mit Strom versorgt.

1. Wahlen Sie eine Abstrate.

Auswahlmöglichkeiten: 4.41k, 48k (Voreinstellung)

1. Wahlen Sie Ausf hinter VERBINDEH.

Sobald die Verbindung besteht, entscheidt die unter gezeigte Displayeite.

Abhoren

1. Drucken Sie die Taste MENU.

Das Menu erscheint.

1. Wahlen Sie, welche Signalquelle Sie horen.

Auswahlmöglichkeiten

PC/Mac (Voreinstellung):

Sie horen das Wiedergabesignal vom PC oder Mac.

DIREKT:

Sie horen das Eingangssignal latenzfrei ab.

Anmerkung

Den Wiedergabepegel des anderen Gerats konnen Si mit den Pegelanzeigen überprüfen.
- Das Signal wird nicht über den Lautsprecher ausgegeben.
- Nutzen Sie einen Kopfhörer zum Abhoren.

Die Verbindung trennen

1. Drucken Sie die Taste MENU.

Das Menu entscheid.

1. Wahlen Sie Ausf hinter TRENNNEN.

Sobald die Verbindung getrennt ist, erscheint wieder die Hauptseite.

Fehlerbehebung

Sollten Sie bei der Benutzung thesezcdes Recorders auf Schwierigkeiten stoffen, probieren Sie bitte zunachst die folgenden Lösungsvorschlage aus, bevor Sie hin zur Reparatur einliefern. Wenn Sie das Problem damit nicht behehen konnten, wenden Sie sichitte an ihren Fachhändler oder aneinenTascam-Servicepartner.

as Gerät lassst sich nicht einschalten.

• Stellen Sie sichere, dass die Batterien/Akkus richtig eingelegt sind.
  Vergewissem Sie sich, dass der Schalter HOLD sich nicht in der Stellung HOLD (Bedienfeldspierre) befindet.

er Recorder schaltet sich selbst aus.

Überprüfen Sie die Einstellung der automatischen Stromsparfunktion. Wählen Sie „Aus“, um das automatische Abschalten zu verhinden. Siehe „Die automatische Stromsparfunktion konfigurieren“ im Kapitel 11 – Systemeinstellungen und Dateninformationen des Referenzhandbuchs.

ie Micro-SD-Karte wird nicht erkannt.

Vergewisern Sie sich, dass die Karte ordnungsgemäßingelegt ist.

■ wird kein Ton ausgegeben oder der Laufsprecher bleibt stummlautspr.

Vergewisern Sie sich, dass der Ausgangspiegel (die Lautstärke) hoch genug eingestellt ist.
- Stellen Sie sichere, dass der Laufsprecher eingeschaltet ist. Über den Laufsprecher ist auch dann nichts zu horen, wenn Kopflörer angeschlossen sind. Während der Aufnahme oder Aufnahmebereitschaft ist der Laufsprecher ebenfalls deaktiviert.

Aufnehmen ist nicht möglich.

Vergewissern Sie sich, dass Sie die Aufnahme möglich gestartet haben (das REC-Lampchen leuchtet stetig). Wenn das REC-Lampchen blinkt, ist das Gerät in Aufnahmebereitschaft.
- Sehen Sie auf der Aufnahme-Section nach, wie viel Aufnahmezeit noch zur Verfügung besteht.

ie Aufnahme ist sehr leise oder verzerrt.

Überprüfen Sie die Einstellung des Aufnahmepegels.

er Recorder wird von einem über USB verbundenen Computer nicht erkannt.

Vergewisern Sie sich, dass das Betriebssystem des Computer mit dem Recorder kompatibel ist.
- Der Computer kann den Recorder nur erkennen, wenn Sie die USB-Verbindung über das Menu hergestellt haben.
Vergewissern Sie sich, dass es sich bei dem USB-Kabel nicht nur um ein Ladekabel handelt.
- Stellen Sie sicher, dass sich kein USB-Hub zwischen Recorder und Computer befindet.

Betrieb als Audiointerface setzt der Ton aus oder ist verraucht.

Windows

Leistungsoptionen
Wahlen Sie "Für optimale Leistung anpassen".
- Energieoptionen

Wahlen Sie "Hohe Leistung".

■wuDerve serehentlich eine falsche Sprache gewahlt.

1. Schalten Sie den Recorder aus (Taste O/HOME (■).
2. Halten Sie die Taste MENU gedrück und drücken Sie dann zusammen die Taste O/1/HOME (■).

Es erscheint der Dialog, in dem Sie die Sprache auswahlen können.

Technische Daten

Allgemein

Ufnahmemedien

microSD-Karte (64 MB - 2 GB)

microSDHC-Karte (4-32 GB)

microSDXC-Karte (48-128 GB)

Aufnahme- und Wiedergabeformate

nzahl der Audiospuren

2 Spuren (Stereo)

Eingänge und Ausgänge

■ikrofon-/Lineeingang (mit Stromversorgung für Kleinmikrofone)

Anschlusstyp: 3,5-mm-Stereo-Miniklinkenbuchse

Anschlusstyp: 3,5-mm-Stereo-Miniklinkenbuchse

Ingebauter Lautsprecher

0,3 W (mono)

Weitere Eingänge und Ausgänge

SB-Anschluss

Anschlusstyp: Micro-B-Buchse

Leistungsdaten Audio

Requenzbereich

20 Hz - 20 kHz, +1/-3 dB
(Mikrofon-/Line-Eingang bis Line-Ausgang, 44,1 kHz,
JEITA)
20 Hz - 22 kHz, +1/-3 dB
(Mikrofon-/Line-Eingang bis Line-Ausgang, 48 kHz)
JEITA)
20 Hz - 40 kHz, +1/-3 dB
(Mikrofon-/Line-Eingang bis Line-Ausgang, 96 kHz,
JEITA)

Zerzerrung (THD)

0,05 % oder weniger

(Mik-/Line-Eingang bis Lineausgang, 44,1/48/96 kHz,

JEITA*

Remdspannungsabstand

92 dB oder mehr

(Mik-/Line-Eingang bis Lineausgang, 44,1/48/96 kHz, JEITA*)

• Anmerkung zu JEITA: Entspricht JEITA-Standard CP-2150

Aufnahmezeit in Abhängigkeit vom jeweiligen Aufnahmeformat (4-GB-Karte)

Dateformat der Aufnahme Std:Min:Sek

WAV, 16 Bit (Stereo) 44,1 kHz 6:44:00

WAV, 24 Bit (Stereo) 96 kHz 2:04:00

MP3 (STEREO/MONO) 44,1 kHz oder 29:48:00

320 Kbit/s 48 kHz

Die angegebenen Zeiten sind Naherungswerte. Sie
konnen je nach verwendeter Speicherkarte abweichen.
Die angegebenen Zeiten stehen nicht durchgangig

für eine Aufnahme zur Verfügung, sondern geben die gesamte Aufnahmezeit auf der jeweiligen Karte an.

Stromversorgung und sonstige Daten

romversorgung

Zwei Alkaline-Batterien oder NiMH-Akkus (Typ AA)
- USB-Verbindung mit einem Computer
- Wechselstromadapter (Tascam PS-P520E, als Zubehör erhältlich)

Leistungsaufnahme

1,7 W (maximal)

Ingefahre Betriebszeit mit Batterien/Akkus (Dauerbetrieb)

Alkaline-Batterien (Evolta)

Format	Betriebszeit (ca.) Anmerkungen
Aufnahme WAV, 44,1 kHz, 16 Bit	17 1/2 Stunden mit den eingebau- ten Mikrofonen
Wiedergabe WAV, 44,1 kHz, 16 Bit	16 1/2 Stunden Lautsprecher eingeschaltet

NiMH-Akkus (Eneloop)

Format	Betriebszeit (ca.) Anmerkungen
Aufnahme WAV, 44,1 kHz, 16 Bit	14½ Stunden mit den eingebau- ten Mikrofonen
Wiedergabe WAV, 44,1 kHz, 16 Bit	15 Stunden Lautsprecher eingeschaltet

Aufnahme: entsprechend JEITA-Aufnahmezeit

Wiedergabe: entsprechend JEITA-Musikwiedergabezeit

Anmerkung

Die Batterielaufzeiten im Dauerbetrieb konnen je nach verwendetem Speichermedium abweichen.

119 g (ohne Batterien/Akkus)
165 g (mit Batterien)

Ulässiger Betriebstemperaturbereich

0-40°C

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Änderungen an Konstruktion und technischen Daten vorbehalten.
• Detaillierte technische Daten siehe Referenzhandbuch.
