BEDIENUNGSANLEITUNG U947CH1 ROTEL
SCHEMATISCHE DARSTELLUNG
- Wassertank
- Wassertankgriff
- Einfüllöffnung
- Bügelsohle
- Kontrollleuchte Temperatur
- Bügeleisengriff
- Dampftaste
- Temperaturregler
- Verriegelungssystem
- Bügeleisen
- Bügeleisenablage
- Bedienfeld
- Halterungsschiene für das Stromkabel
- Basiseinheit
Français
- Sicherheitshinweise....9
• Hauptmerkmale der Dampfstation .... 13
Abschaltautomatik 13
An-/Aus-Schalter 13
Dampfregler 13
Dampfstoss....13
Dampftaste....13
Einfüllöffnung 13
Halterungsschiene für Kabel 13
Kontrollleuchte „Entkalkung“ 14
Kontrollleuchte „Wassertank leer“ 14
Temperaturregler 14
Verriegelungssystem 14
• Vor dem ersten Gebrauch 15
Hinweise über das neue Elektrogerät 15
Welches Wasser verwenden? 15
• Leitfaden Temperatur 16
Benutzung der Dampfstation 16
Trockenbügeln....16
Dampfbügeln....17
Vertikales Bedampfen 17
Befüllen des Wassertanks während der Benutzung.... 18
- Nach dem Bügeln .... 18
• Reinigung und Wartung......19
Entkalkung des Dampfgenerators....19
- Verstauung 20
• Bügel-Tipps 20
- Einstellungen....21
- Entsorgung....21
Français....22

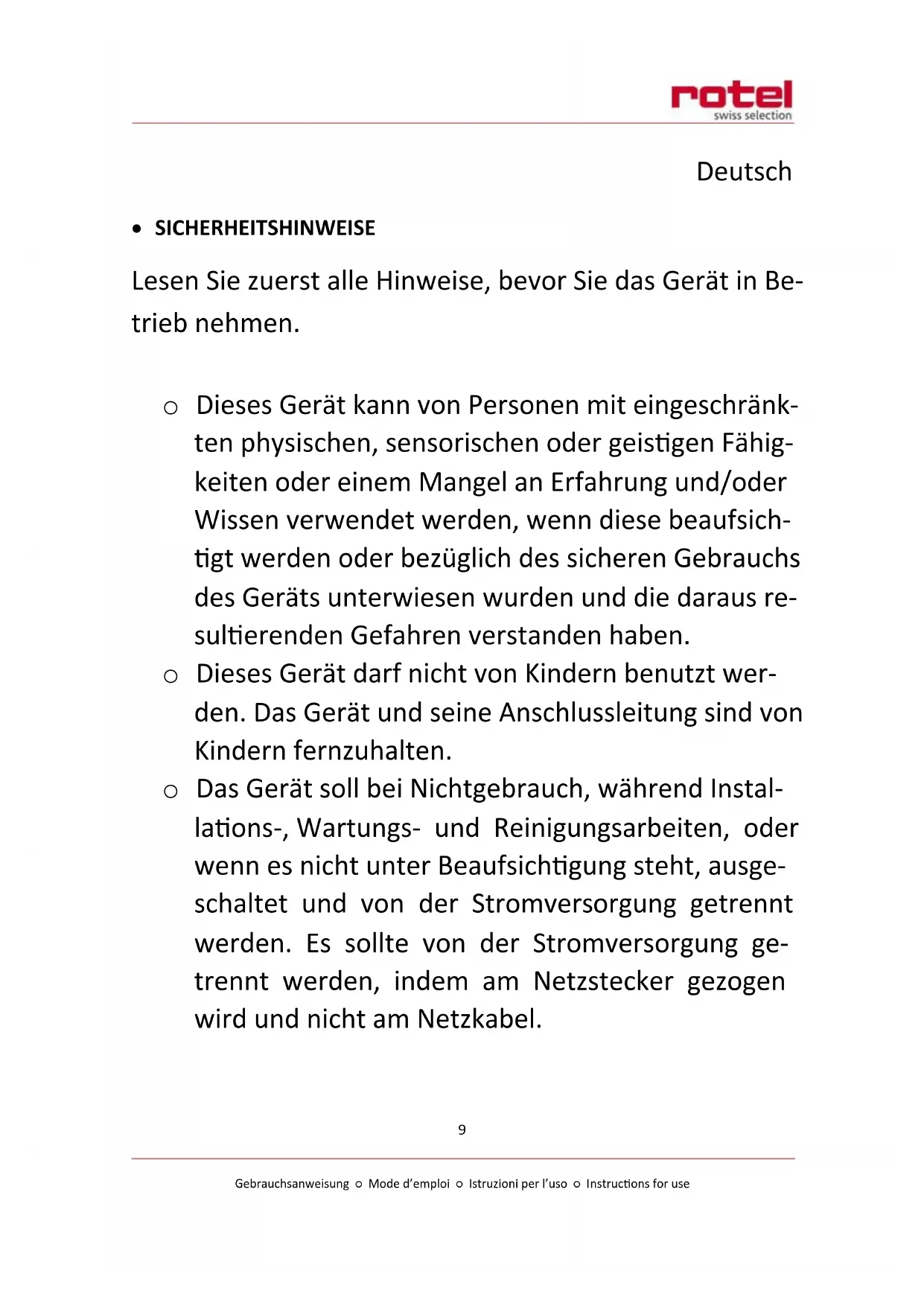

• SICHERHEITSHINWEISE
Lesen Sie zuerst alle Hinweise, bevor Sie das Gerät in Betrieb nehmen.
- Dieses Gerät kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Dieses Gerät darf nicht von Kindern benutzt werden. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
Das Gerät soll bei Nichtgebrauch, während Installations-, Wartungs- und Reinigungsarbeiten, oder wenn es nicht unter Beaufsichtigung steht, ausgeschaltet und von der Stromversorgung getrennt werden. Es sollte von der Stromversorgung getrennt werden, indem am Netzstecker gezogen wird und nicht am Netzkabel.
- Bevor das Gerät angeschlossen wird, muss die Übereinstimmung der Netzspannung mit der Kennzeichnung auf dem Typenschild überprüft werden.
- Das Gerät soll in eine ordnungsgemäss installierte und geerdete Steckdose eingesteckt werden.
○ Die Elektroinstallation muss den geltenden Ländervorschriften entsprechen in dem das Gerät verwendet wird. Im Zweifel soll die Gebäudeinstallation durch eine Fachkraft überprüft und ggf. modifiziert werden.
Das Gerät darf mit einem beschädigten Kabel oder Stecker, nach einer Fehlfunktion oder einem Leck, oder falls es in irgendeiner Weise beschädigt wurde, nicht betrieben werden. Zur Überprüfung, Reparatur oder Neueinstellung des Gerätes wenden Sie sich die nächste, autorisierte Servicestelle.
- Ein Reparaturversuch, unsachgemässe Installation oder Demontage, sowie die Verwendung von Zubehör welche nicht vom Hersteller empfohlen oder verkauft wurden, können zu Brandgefahr, Stromschlag oder Verletzungen führen. Jegliche Garantieansprüche würden erlöschen.
- Dieses Gerät ist nicht dafür bestimmt, mit einem Adapter, einer Steckdosenleiste oder einem Verlängerungskabel in Betrieb genommen zu werden.
Es müssen in jedem Fall die geltenden Sicherheitsbestimmungen eingehalten und die Höchstleistung nicht überschritten werden.
- Das Verpackungsmaterial (Plastikbeutel, Styropor usw.) ist eine potentielle Gefahrenquelle und darf nicht in die Hände von Kindern gelangen.
- Dieses Gerät ist ausschliesslich für den privaten Gebrauch bestimmt.
Vorsichtsmassnahmen:
ACHTUNG - HEISS: Die Sohle des Bügeleisens, man- che Oberfläche, sowie der erzeugte Wasserdampf erreichen sehr hohe Temperaturen, was zu Ver- brennungen führen kann.
- Im Umgang mit dem Bügeleisen ist Vorsicht geboten, besonders auch beim vertikalen Dampfen. Niemals den Dampf auf Menschen oder Tiere richten.
○ Die Dampfstation nicht mit nassen oder feuchten Händen oder Füssen berühren.
- Das Gerät darf nicht in Wasser oder andere Flüssigkeiten getaucht werden.
○ Die Dampfstation keinen Witterungseinflüssen (Regen, Sonnen, Nebel, usw.) oder Staub aussetzen.
- Den Wassertank nach Gebrauch leeren, wenn die Raumtemperatur unter null Grad sinken kann.
- Das Netzkabel oder den Dampfschlauch nie mit der heissen Bügelsohle berühren.
- Den Wassertank nicht überfüllen. Kein Weichspüler oder andere Produkte dem Wasser beigeben.
- Den Dampfgenerator nicht unter fliessendem Wasser abspülen.
- Der Reiningungsverschluss des Dampfgenerators darf nicht geöffnet werden, solange die Dampfstation in Gebrauch und an die Stromversorgung angeschlossen ist.
○ Die Dampfstation muss einen sicheren, geraden Standplatz haben der besonders hitzebeständig ist, wie ein Bügelbrett.
○ Während des Bügelns nicht über Knöpfe, Reissverschlüsse oder Ösen fahren, dies könnte die Bügelsohle zerkratzen.
○ Keine nasse Wäsche bügeln.
• HAUPTMERKMALE DER DAMPFSTATION
Abschaltautomatik
- Wenn die Dampftaste zehn Minuten nicht gedrückt wird schaltet sich das Gerät automatisch ab.
An-/Aus-Schalter
- Den Netzschalter drücken, um das Gerät einzuschalten. Die Betriebsanzeige leuchtet auf und die Kontrollleuchte der niedrigen Dampfleistung (Standardeinstellung) blinkt
- Den An-/Aus-Schalter zwei Sekunden lang drücken, um das Gerät wieder vom Netz zu trennen.
Dampfregler
Die gewünschte Dampfleistung zwischen niedrig (Standard), mittel oder hoch durch Betätigung des Dampfreglers auswählen. Die entsprechende Kontrollleuchte blinkt, bis der gewählte Dampfleistungspegel erreicht ist, dann leuchtet sie.
Dampfstoss
- Zweimal innerhalb einer Sekunde auf die Dampftaste drücken, um einen zusätzlichen intensiven Dampfausstoss während des Bügeln abzugeben. Damit wird das Bügeln von sehr zerknitterten Stoffen erleichtert.
Dampftaste
○ Die Dampftaste während des Bügelns drücken, um einen starken, kontinuierlichen Dampffluss aus der Bügelsohle zu erzeugen (Abb. 2).
Der Wassertank wird durch diese Öffnung (nach)gefüllt. Dabei die „Max“-Markierung nicht überschreiten.
Halterungsschiene für Kabel
Für die ordnungsgemässe Verstauung des Gerätes, das Stromkabel und den Dampfschlauch vorzugsweise um die Halterungsschiene an der Unterseite des Gerätes wickeln. Einzelheiten siehe Kapitel „Verstauung“.
Kontrollleuchte „Entkalkung“
Sobald eine manuelle Reinigung des Boilers notwendig ist, um Kalkablagerungen zu beseitigen, leuchtet die Kontrollleuchte „Entkalkung“. Die Schritte dafür aus dem Kapitel „Reinigung und Wartung“ entnehmen, damit Kalkspuren keine Flecken auf der Kleidung hinterlassen. Die Kontrollleuchte erlischt erst, wenn der Boiler gereinigt wurde.
Kontrollleuchte „Wassertank leer“
Die Kontrollleuchte „Wassertank leer“ leuchtet auf, sobald der Wasserstand im Tank zu gering wird um mit Dampf weiter zu bügeln.
Temperaturregler
- Den Regler auf die Temperatur des zu bügelnden Stoffes einstellen.
Die Kontrollleuchte Temperatur des Bügeleisens leuchtet auf und erlischt, sobald die eingestellte Temperatur erreicht wird. Während des Betriebs schaltet sich die Kontrolllampe ein und aus. Dies zeigt an, dass das Gerät wieder heizt um die Temperatur konstant zu halten.

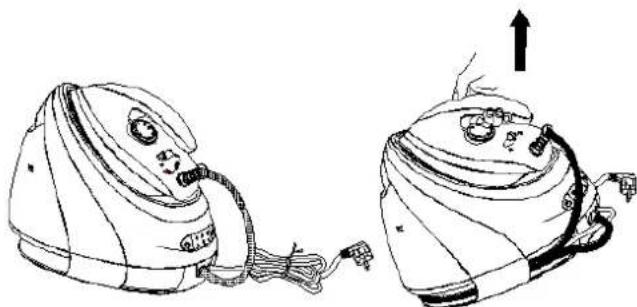

Verriegelungssystem
Das Bügeleisen auf die Ablage der Basiseinheit setzen und die Verriegelungtaste auf Position "schieben. Sobald das Bügeleisen verriegelt ist, kann die gesamte Dampfstation am Griff gehalten und transportiert werden (Abb. 1). Zum Entriegeln vor dem Gebrauch Taste auf Position "schieben.
- Etiketten, Aufkleber und jegliche Verpackung vom Gerät und dessen Bügelsohle entfernen.
Die Dampfstation auf einen sicheren, geraden und hitzebeständigen Standplatz stellen, wie ein Bügelbrett.
○ Das Stromkabel und den Dampfschlauch vollständig abrollen.
Den Wassertank füllen und dabei die „MAX“ Anzeige nicht überschreiten. Den Netzstecker in eine geerdete Steckdose stecken.
Die Dampfstation einschalten und auf maximale Temperatur erhitzen. Danach ein Stück eines feuchten Stoffes aus Baumwollgewebe bügeln, um die Bügelsohle zu reinigen.
Hinweise über das neue Elektrogerät
○ Bei der ersten Benutzung können Gerüche und Dämpfe mit weissen Partikeln auf der Bügelsohle auftreten. Dies ist völlig unbedenklich und verschwindet nach kurzer Zeit
Nach dem Ausschalten des Gerätes erzeugt der Dampfgenerator möglicherweise Pumpgeräusche. Das ist normal.
○ Während das Gerät aufheizt kann etwas Dampf aus der Bügelsohle austreten.
Welches Wasser verwenden?
- Bei sehr hartem Wasser empfehlen wir die Verwendung einer Mischung aus Leitungswasser und destilliertem Wasser.
Kein heisses Wasser, Zusätze wie Parfum, Essig, Stärke, Entkalker, Bügelhilfsmittel oder andere Chemikalien benutzen. Sie enthalten organische oder mineralische Elemente, die sich durch die Hitze konzentrieren und bräunlich gefärbte Spritzer auf der Wäsche hinterlassen und eine verfrühte Abnutzung des Gerätes hervorrufen können. Durch die Verwendung von ungeeigneten Wassertypen erlischt die, vom Hersteller gewährte, Garantie.
• LEITFADEN TEMPERATUR
- Immer die Pflegehinweise auf dem Etikett des Kleidungsstücks beachten:
 | HEISS bügeln (drei Punkte). Dampfbügeln erlaubt. |
 | MÄSSIG HEISS bügeln (zwei Punkte). Dampfbügeln erlaubt. |
 | NICHT HEISS bügeln (ein Punkt). Vorsicht beim Bügeln mit Dampf. |
| [GH3X] | Nicht bügeln.Dampfbügeln oder das Auffrischen mit Dampf soll vermieden werden. |
• BENUTZUNG DER DAMPFSTATION
Trockenbügeln
Die Dampfstation an eine geerdete Steckdose anschliessen und mittels des An-/Aus-Schalter einschalten. Die Betriebsanzeige leuchtet.
o Temperaturregler auf die zu bügelnde Gewebeart stellen. Die Kontrollleuchte Temperatur bleibt an, bis die Bügeltemperatur erreicht ist.
ACHTUNG: Niemals die heisse Bügelsohle während des Betriebs oder bevor das Gerät vollständig abgekühlt ist, berühren!
HINWEIS: Zum Trockenbügeln müssen Sie kein Wasser in den Tank füllen. Drücken Sie jedoch einmal pro zehn Minuten auf die Dampftaste, damit das Gerät nicht automatisch abstellt.
Dampfbügeln
Den Wassertank herausnehmen und mit Wasser füllen, ohne dabei die „Max“ Markierung zu überschreiten. Das Fassungsvermögen des Wassertankes beträgt 1.8 Liter. Den Wassertank vorsichtig wieder ins Gehäuse zurückschieben bis er einrastet.
- Das Bügeleisen auf die Ablage der Dampfstation stellen.
Die Dampfstation an eine geerdete Steckdose anschliessen und mittels des An-/Aus-Schalter einschalten. Die Betriebsanzeige leuchtet.
- Beim Betätigen des Dampfreglers blinkt die Kontrollleuchte für die niedrige Dampfleistung (Standardeinstellung). Die entsprechende Taste drücken, um die gewünschte Dampfmenge anzupassen. Die gewählte Dampfleistung ist durch die Kontrollleuchte angezeigt die permanent aufleuchtet sobald der Dampf einsatzbereit ist (niedrig, mittel oder hoch).
o Temperaturregler auf die zu bügelnde Gewebeart einstellen. Die Kontrollleuchte Temperatur bleibt an, bis die Bügeltemperatur erreicht ist.
- Zur Dampfproduktion und zum erleichterten Bügeln der Kleidungsstücke, die Dampftaste kräftig drücken. Für sehr zerknitterte Stoffe, Dampfausstoss, durch zweimal innerhalb einer Sekunde auf die Dampftaste drücken, erzeugen.
Nach dem Bügeln den An-/Aus-Schalter drücken, um die Dampfstation auszuschalten. Alle Kontrollleuchten erlöschen. Den Netzstecker aus der Steckdose ziehen. Bügeleisen auf seiner Ablage stellen und vollständig abkühlen lassen.
HINWEIS: Aus der Bügelsohle können Wassertropfen austreten, falls die Temperatureinstellung zu gering ist für die Dampfproduktion. Dies ist normal.
ACHTUNG: Während des Betriebes werden Bügelsohle und Dampfschlauch sehr heiss. Direkter Hautkontakt stets vermeiden. Den Dampfstoss niemals gegen Personen richten. Verbrennungsgefahr!
Vertikales Bedampfen
o Temperaturregler auf die höchste Stufe stellen.
Das Bügeleisen senkrecht, einige Zentimeter von der hängenden Kleidung entfernt, halten.
Die Dampftaste mehrmals betätigen und gleichzeitig eine Auf- und Abwärtsbewegung ausführen. Dabei das Kleidungsstück mit der Hand leicht straffen.
ACHTUNG: Der austretende Dampf ist sehr heiss. Niemals ein Kleidungsstück, welches von einer Person getragen wird, dampfglätten! Den Dampf niemals gegen Personen, Tiere oder Pflanzen richten.

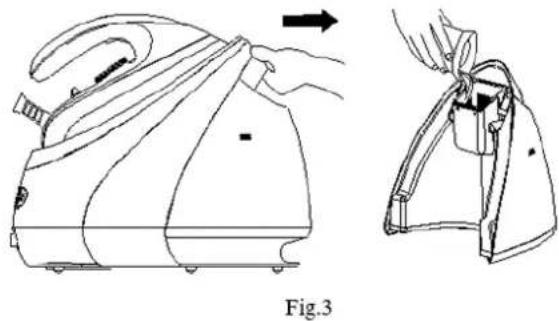

Befüllen des Wassertanks während der Benutzung
- Wenn das Wasser im Wassertank ein niedriges Niveau erreicht hat oder leer ist leuchtet die Kontrollleuchte „Wassertank leer“ und das Gerät erzeugt ein Geräusch um zu signalisieren, dass kein Dampf mehr erzeugt werden kann.
Das Bügeleisen auf seine Ablage stellen und den Wassertank an seinem Griff herausziehen. Wasser* durch die Einfüllöffnung nachfüllen (Abb. 3). (* Einzeleinheiten siehe Welches Wasser verwenden? im Kapitel „Vor dem ersten Gebrauch“.)
- Das maximale Fassungsvermögen des Tankes (1.8 Liter) nicht überschreiten.
Den Wassertank vorsichtig wieder in das Gehäuse zurückschieben und mit dem Bügeln fortfahren sobald die eingestellte Dampftemperatur wieder erreicht wurde.
• NACH DEM BÜGELN
○ Die Dampfstation ausschalten und den Netzstecker ziehen.
- Den Wassertank leeren, um Kalkrückstände im Inneren des Gerätes zu minimieren. Der Dampfgenerator muss nicht nach jedem Gebrauch ausgespült werden.
Das Bügeleisen auf die Ablage der Dampfstation legen und das Verriegelungssystem auf „stellen.
HINWEIS: Das Gerät darf am Griff des verriegelten Bügeleisens angehoben und/oder getragen werden.
• REINIGUNG UND WARTUNG
- Vor der Reinigung die Dampfstation ausschalten und den Netzstecker aus der Steckdose ziehen. Mindestens zwei Stunden abkühlen lassen.
○ Allfällige Ablagerungen auf der Bügelsohle mit einem feuchten Tuch und nicht scheuerndem (flüssigen) Reiniger abwischen.
Keine scharfen Reinigungsmittel oder metallische Reinigungsgeräte verwenden, die die Oberflächen der Dampfstation oder deren Bügelsohle beschädigen könnten.
- Den Körper des Bügeleisens, die Ablage und der Basiseinheit mit einem feuchten Lappen abwischen. Danach gründlich abtrocknen.
Netzkabel und Dampfschlauch regelmässig auf Anzeichen von Verschleiss, Lecks und Beschädigungen überprüfen. Es ist speziell auf den Eintrittspunkt in das Gerät und den Stecker zu achten.
O
Entkalkung des Dampfgenerators
- Wenn die Kontrolllampe „Entkalkung“ auf dem Bedienfeld aufleuchtet, bedeutet das, dass der Dampfgenerator ausgespült und die Kalkablagerung manuell gereinigt werden muss.
Das Gerät mit der Unterseite nach oben halten, auf eine stabile Ebene stellen und den Boilerverschluss lösen (Abb. 4).
- Das im Dampfgenerator enthaltene Wasser in ein Spülbecken leeren.
- Den Boiler mit Hilfe eines Kruges mit ¼ Liter Wasser füllen und das Gerät zur Reinigung ein paar Mal schütteln.
Das Wasser wieder ausschütten und sicherstellen, dass der Boiler völlig entleert ist.
○ Nach der Reinigung den Verschluss wiedereinsetzen und festziehen, die Dampfstation auf die Arbeitsfläche stellen.
Boilerverschluss
HINWEIS: Den Vorgang so oft wiederholen bis das ausgespülte Wasser sauber ist (ohne Rückstände). Optional kann warmes Wasser mit wenig Essig oder verdünntem Entkalker als Reinigungslösung für den Boiler benutzt werden.
ACHTUNG: Vor dem Aufschrauben des Boilerverschlusses muss der Dampfgenerator mindestens zwei Stunden lang abkühlen, um jedes Verbrennungsrisiko auszuschliessen.

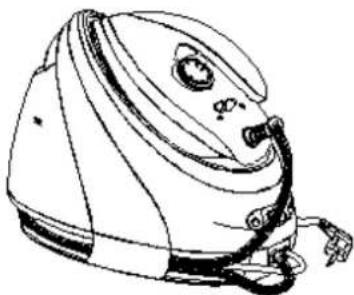

- VERSTAUUNG
Die Dampfstation abschalten und den Netzstecker aus der Steckdose ziehen. Gerät vollständig abkühlen lassen.
Das Bügeleisen auf der Basiseinheit verriegeln, das Stromkabel und den Dampf- schlauch verstauen:
■ Den Dampfschlauch zwei Mal falten und auf der Halterungsschiene aufwickeln und befestigen:
- Das Stromkabel zwei Mal falten und auf der Halterungsschiene aufwickeln und befestigen (Abb. 5).
Das Gerät, vorzugsweise in Originalverpackung, an einem kühlen und trockenen Ort ausser Reichweite von Kindern aufbewahren.
○ Textilien aufgrund der korrekten Bügeltemperatur sortieren. Zuerst Kleidungsstücke, die eine niedrigere Temperatur erfordern, bügeln.
○ Bei Zweifeln bezüglich der einzustellenden Temperatur, eine tiefere Temperatur einstellen und von links eine Stelle des Stoffes bügeln, die beim Tragen praktisch unsichtbar ist. Die Temperatur kann danach schrittweise erhöht werden, so wird nichts versengt. Darüber hinaus erhitzt sich das Bügeleisen schneller als es abkühlt, was sowohl Zeit als auch Strom spart.
- Stoffe wie Samt und Wolle und Accessoires wie Handschuhe, Handtaschen, etc. bleiben länger schön, indem das Bügeleisen in die Nähe des Stoffes gehalten und die Dampftaste gedrückt wird.
Seide und andere Gewebe, bei denen es sonst zu Glanzstellen kommen kann, sollten nur von links gebügelt werden, ohne Dampf. Das Bügeleisen niemals lange auf der gleichen Stelle lassen.
○ Textilien aus reiner Wolle (100% Wolle) können von links mit Dampf gebügelt werden. Dabei die Temperatur mässig heiss stellen und mit einem feuchten Zwischentuch bügeln.
○ Während des Bügelns nicht über Knöpfe, Reissverschlüsse oder Ösen fahren, dies könnte die Bügelsohle zerkratzen.
- EINSTELLUNGEN
| Gewebeart | Tempera-turregler | Bügelempfehlung |
| AcetatAcrylElasthanNylon | o | Nur Trockenbügeln.Pflegehinweise auf den Kleidungsetiketten beachten.Grundsätzlich nur mit sehr leichtem Druck bügeln. |
| PolyesterMischkunstfasern | o | Nur Trockenbügeln.Von links bügeln. Bei Mischfasern die niedrigste empfohlene Temperatur einstellen. |
| Seide | oo | Nur Trockenbügeln.Von links bügeln. |
| WolleLeichte Baum-wolleLeichtes Leinen | oo | Dampfbügeln.Von links bügeln. Glanzstellen werden vermieden in-dem Sie ein dünnes, fusselfreies Tuch über den Stoff legen. |
| BaumwolleLeinenGestärkte Stoffe | ooo | DampfbügelnVor dem Bügeln anfeuchten. Stärkere Gewebe und ge-stärkte Gewebe können normal gebügelt werden.Dunklere Stoffe und mit Stickereien versehene Texti-lien von links bügeln. |
| LeinenJeansDicke Baumwolle | ooo | DampfbügelnMit viel Dampf und dunkle Stoffe von links bügeln.Edelstahl-Markenlabel und Bündchen, für ein besseresErgebnis, von rechts bügeln. |
- ENTSORGUNG
- Zur ordnungsgemässen Entsorgung geben Sie das Gerät bitte an einen Händler, den Kundendienst oder Rotel AG zurück.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) legt fest, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Altgeräte sind getrennt zu sammeln, um einerseits Wiederverwertung und Recycling zu optimieren und andererseits potenzielle Gesundheits- und Umweltgefahren zu verhindern. Die durchgestrichene Mülltonne erscheint auf allen Produkten, um die Besitzer an ihre Verpflichtung zur Mülltrennung zu erinnern. Für weitere Informationen zur fachgerechten Entsorgung von Haushaltsgeräten setzen Sie sich bitte mit ihren lokalen Behörden oder dem Händler in Verbindung.
Dieses Gerät entspricht den folgenden EU-Richtlinien:
2014/35/EU (Niederspannungsrichtlinie)
2014/30/EU (Richtlinie über die elektromagnetische Verträglichkeit)
Français
• CONSIGNES DE SÉCURITÉ
o Garantieverpflichtung
Wir verpflichten uns, dieses Gerät kostenlos wieder instand zu setzen, falls es bei sachgemässer Behandlung innerhalb der Garantiezeit versagen sollte. Wir beseitigen alle Mängel, die auf Material- oder Fabrikationsfehlern beruhen. Die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleissteilen, für Schäden und Mängel, die durch unsachgemässe Behandlung oder Wartung auftreten (insbesondere Verkalkung und gewerblicher Einsatz). Sie wird nur gewährt, wenn entweder die Garantiekarte mit Kaufdatum, Händlerstempel und Unterschrift versehen oder die Kaufquittung mit dem Gerät an die zutreffende Servicestation eingesandt wird (siehe Adresse unten). Rücksendungen sollen in der Originalverpackung erfolgen. Transportkosten gehen zu Lasten des Käufers. Bitte vergessen Sie nicht, der Sendung Ihre Adresse und, falls der Fehler nicht offensichtlich ist, eine Erklärung beizufügen.
