MANUALE UTENTE U947CH1 ROTEL

1. Serbatoio
2. Manico del serbatoio
3. Apertura di riempimento
4. Piastra
5. Spia luminosa del ter- mostato
6. Manico di ferro
7. Pulsante vapore
8. Termostato
9. Dispositivo di chiusura di sicurezza
10. Ferro da stiro
11. Piano d'appoggio termoresistente
12. Pannello di comando
13. Scanalatura per cavo
14. Unità di base

English

• Avvertenze di sicurezza 35
• Principali caratteristiche del sistema stirante a vapore 39

Apertura per il riempimento del serbatoio d'acqua. 39

Dispositivo di chiusura del ferro....39

Getto di vapore....39

Interruttore di funzione Acceso/Spento 39

Interruzione automatica....39

Manopola di selezione del getto di vapore....40

Pulsante per l'erogazione di vapore....40

Scanalatura per cavo 40

Spia luminosa "serbatoio vuoto" 40

Termostato....40

- Prima della messa in servizio dell'apparecchio.... 41

Osservazioni generali riguardanti elettrodomestici nuovi di fabbrica 41

Osservazioni sul grado di durezza dell'acqua utilizzata 41

• Guida della temperatura per stirare 42

- Uso del sistema stirante a vapore....42

Stiratura a secco....42

Stiratura a vapore....43

Stiratura verticale....43

Riempimento del serbatoio durante la stiratura 44

• A stiratura ultimata 44

- Pulizia e cura.... 45

Decalcificazione del sistema stirante a vapore. 45

- Immagazzinare/riporre....46

- Consigli per stirare....46

- Tabella selezione temperatura....47

- Smaltimento....47

English 48

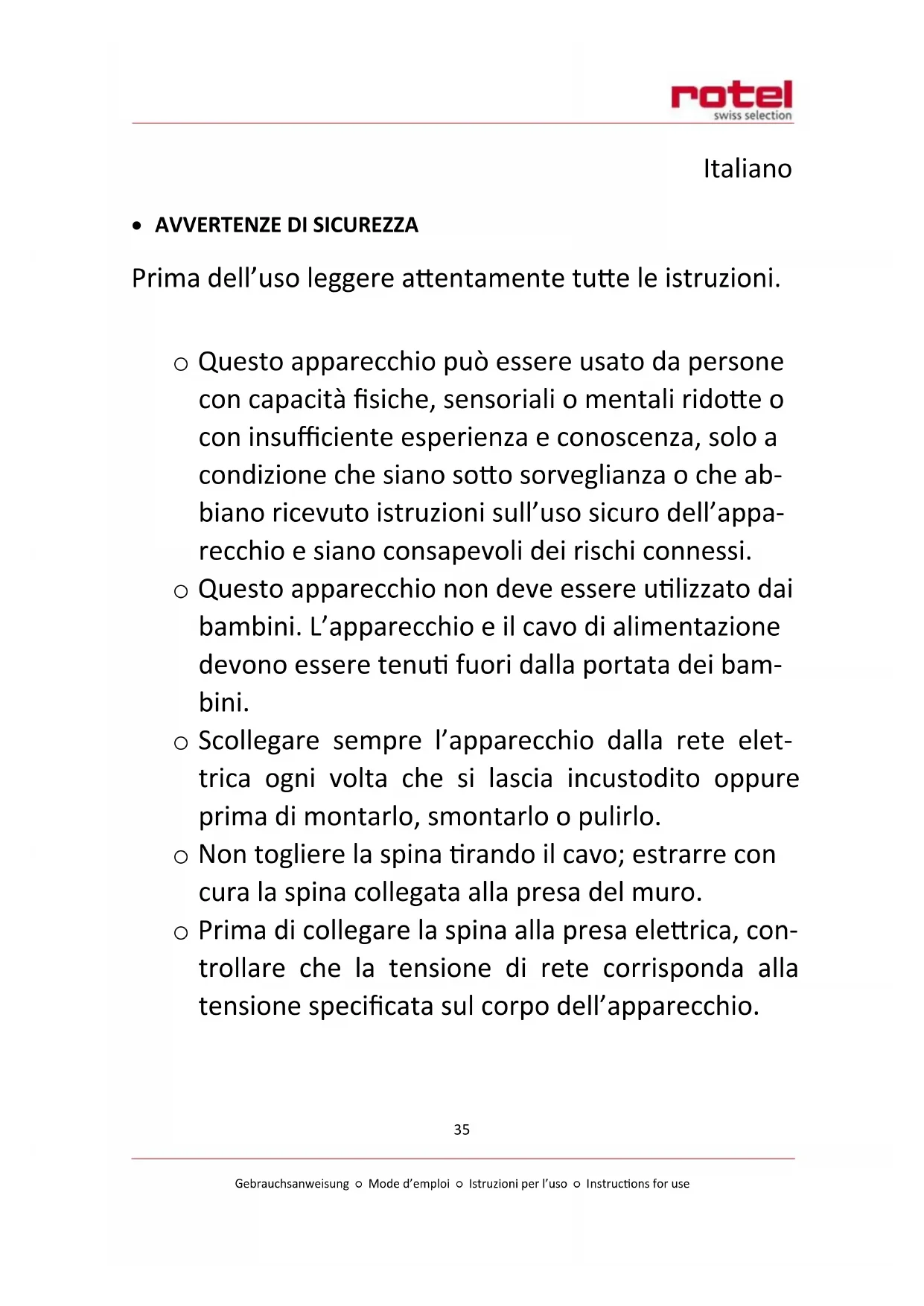

Prima dell'uso leggere attentamente tutte le istruzioni.

- Questo apparecchio può essere usato da persone con capacità fisiche, sensoriali o mentali ridotte o con insufficiente esperienza e conoscenza, solo a condizione che siano sotto sorveglianza o che abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e siano consapevoli dei rischi connessi.

- Questo apparecchio non deve essere utilizzato dai bambini. L'apparecchio e il cavo di alimentazione devono essere tenuti fuori dalla portata dei bambini.

- Scollegare sempre l'apparecchio dalla rete elettrica ogni volta che si lascia incustodito oppure prima di montarlo, smontarlo o pulirlo.

○ Non togliere la spina tirando il cavo; estrarre con cura la spina collegata alla presa del muro.

- Prima di collegare la spina alla presa elettrica, controllare che la tensione di rete corrisponda alla tensione specificata sul corpo dell'apparecchio.

○ L'apparecchio deve essere collegato a una presa elettrica a muro, correttamente installata e con un sistema di messa a terra.

○ L'impianto elettrico deve essere conforme alla norma elettrotecnica in vigore nel paese nel quale l'apparecchio è utilizzato. In caso di dubbio, l'istallazione elettrica deve essere verificata da un elettricista qualificato e, se necessario, modificata.

- In nessun caso l'apparecchio può essere usato con un cavo d'alimentazione o un cavo per il vapore danneggiato, una spina difettosa, in seguito ad un mal funzionamento, una fuga d'acqua o di vapore o in seguito ad alcun tipo di danno. In tal caso l'apparecchio deve essere riportato al servizio di assistenza tecnica più vicino, per essere riparato o regolato.

- Tentativi di riparazione dell'apparecchio, montaggio o smontaggio non conformi così come l'utilizzo di accessori non raccomandati o venduti dal fabbricante, possono causare un incendio o elettrocuzione e non sono coperti dalla garanzia.

- Questo apparecchio non è destinato ed essere utilizzato con un adattatore, un blocco multipresa e/o con una prolunga. In caso questi supporti non possano essere evitati, è necessario assicurarsi che gli

accessori rispondano alle norme di sicurezza in vigore e che non superino la potenza nominale massima.

• Il materiale d'imballaggio (sacchetti di plastica, schiuma di polistirene, ecc....) costituiscono una fonte di potenziale pericolo e devono essere tenuti fuori dalla portata di bambini.
• Questo apparecchio è destinato unicamente all'uso domestico.

Precauzioni d'uso:

ATTENZIONE – SUPERFICI CALDE: l'acqua e il vapore emessi, così come la piastra del ferro, possono causare gravi ustioni.

• Il sistema stirante a vapore deve essere utilizzato con la dovuta precauzione, soprattutto per l'ero-gazione di vapore in verticale. In nessun caso dirigere il vapore in direzione di persone o animali.
• Il sistema stirante a vapore non deve mai essere utilizzato con mani umide o bagnate e nemmeno a piedi nudi.
• Il sistema stirante a vapore non deve mai essere immerso in acqua o altri liquidi.
  ○ Non esporre l'apparecchio alla pioggia, al sole diretto, al vapore o alla polvere. Non lasciare acqua

nel serbatoio se la temperatura dell'ambiente può scendere sotto i 0 °C.

- Il cordone d'alimentazione elettrico e il cordone del vapore non devono mai entrare in contatto con la piastra calda del ferro.

- Riempiendo il serbatoio, non superare il livello massimo indicato e non aggiungere alcun tipo di additivo, prodotto chimico o agente anti calcare all'acqua.

○ Non sciacquare il serbatoio sotto l'acqua corrente.

○ Non svitare la valvola di pulizia del serbatoio, se il sistema stirante a vapore è acceso e collegato alla rete.

○ Utilizzare e riporre l'apparecchio unicamente su una superficie piana, stabile e resistente alle temperature alte, come un apposito asse da stiro.

- Evitare di stirare bottoni, chiusure lampo e gancetti, in modo da non danneggiare la piastra del ferro.

○ Non stirare capi eccessivamente umidi.

• PRINCIPALI CARATTERISTICHE DEL SISTEMA STIRANTE A VAPORE

Apertura per il riempimento del serbatoio d'acqua.

- Il serbatoio d'acqua va riempito attraverso quest'apertura. Non superare la tacca massima di riempimento indicata sul serbatoio stesso.

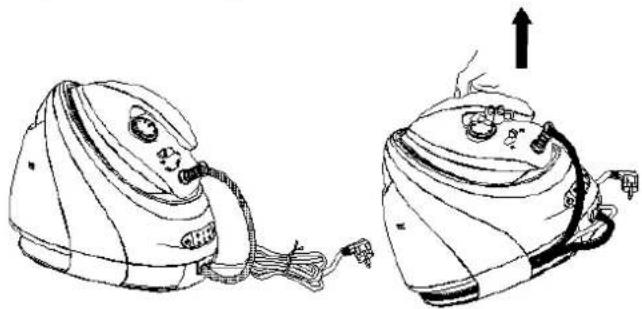

Dispositivo di chiusura del ferro

- Posare il ferro sul piano d'appoggio termoresistente e premere il pulsante «chiusura» per raggiungere la posizione “ ” Una volta fissato sulla base, il sistema stirante a vapore può essere afferrato per il manico e trasportato comodamente (Fig. 1). Per sbloccare il ferro prima di usarlo, selezionare “ ”

Per stirare capi d'abbigliamento molto sgualciti, premere rapidamente (entro due secondi) due volte di seguito il pulsante vapore; si otterrà un getto intenso.

Interruttore di funzione Acceso/Spento

Per accendere l'apparecchio, premere l'interruttore. La spia luminosa di messa sotto tensione si accende e la spia di getto di vapore debole (spia standard) lampeggia.
- Tenere premuto per due secondi l'interruttore, per spegnere l'apparecchio.

Interruzione automatica

Se il pulsante del vapore resta inattivato durante dieci minuti, l'apparecchio si spegne automaticamente.

Manopola di selezione del getto di vapore

La manopola di selezione permette di scegliere il tipo di getto di vapore meglio adattato ai capi d'abbigliamento da trattare; l'opzione va da un getto debole (getto standard) a un getto di intensità media o forte. La spia luminosa lampeggia fino a quando l'intensità selezionata è raggiunta. Una volta raggiunta l'intensità, la spia resta accesa senza lampeggiare.

Pulsante per l'erogazione di vapore

- Quando si stira, schiacciando e mantenendo la pressione sul pulsante di erogazione del vapore, si produce un getto continuo dai fori della piastra. (Fig. 2).

Scanalatura per cavo

- Quando l'apparecchio non è usato, la scanalatura per cavo permette di sistemare il cavo per vapore e il cavo d'alimentazione elettrica in maniera adeguata. Per maggiori ragguagli leggere il capitolo "IMMAGAZZINARE/RIPORRE".

La spia luminosa si accende quando è necessario procedere con una decalcificazione del serbatoio, per eliminare manualmente i depositi di calcare accumulatisi. Seguire attentamente le istruzioni indicate nel capitolo “pulizia e cura”, per evitare che dei getti bianchi non vengano a macchiare il bucato stirato. La spia si spegnerà alla fine dell’operazione di decalcificazione.

Spia luminosa "serbatoio vuoto"

○ La spia si accende quando l'acqua restate nel serbatoio non è più sufficiente per l'erogazione di vapore.

Termostato

- Regolare il termostato sulla temperatura richiesta dai tessili o capi d'abbigliamento che si desidera stirare.

La spia luminosa del termostato resta accesa mentre l'apparecchio si riscalda, Quando la temperatura selezionata è raggiunta, la spia si spegne. Quando si stira, la spia lampeggia, indicando che l'apparecchio segue dei cicli di riscaldamento per mantenere costante la temperatura preselezionata.

• PRIMA DELLA MESSA IN SERVIZIO DELL'APPARECCHIO

○ Eliminare tutti gli adesivi, etichette e ogni altro elemento d'imballaggio, dal sistema stirante a vapore e dal ferro da stiro.
○ Appoggiare il sistema stirante a vapore su una superficie piana, stabile e termoresistente, come ad esempio un asse da stiro.
o Srotolare e tendere il cavo del vapore e il cavo d'alimentazione.
o Riempire il serbatoio con l'acqua del rubinetto facendo attenzione a non superare il livello massimo "MAX", poi inserire la spina dell'apparecchio in una presa a muro con messa a terra.
Accendere il sistema stirante a vapore, attendere che la temperatura selezionata sia raggiunta, poi stirare un tessuto di cotone leggermente umido per rimuovere possibili residui dalla piastra del ferro.

Osservazioni generali riguardanti elettrodomestici nuovi di fabbrica

Accendendo per la prima volta un elettrodomestico nuovo, è possibile sentire un odore tipico o osservare delle particelle biancastre che fuoriescono dai fori della piastra del ferro. Si tratta di un fenomeno normale e transitorio, che non comporta alcun pericolo per l'utente.
o Quando il sistema stirante è messo sotto tensione, la pompa elettrica inietta dell'acqua nella caldaia, producendo un rumore. Si tratta di un fenomeno del tutto normale.
- È del tutto normale che durante la fase di riscaldamento fuoriesca del vapore dalla piastra del ferro.

Osservazioni sul grado di durezza dell'acqua utilizzata

Se l'acqua corrente utilizzata è molto dura, si raccomanda di utilizzare una miscela di acqua del rubinetto e acqua demineralizzata.
○ Non riempire mai il serbatoio con dell'acqua calda, degli additivi quali profumi, aceto, amido, decalcificante o prodotti per agevolare la stiratura. Le sostanze organiche o gli elementi minerali contenuti sono suscettibili a concentrarsi sotto l'effetto del calore.
Ciò causerebbe dei getti irregolari di vapore, lasciando delle tracce brune sui capi stirati e causerebbe un'usura rapida dell'apparecchio.
o L'uso di liquidi non adeguati costituisce una clausola di esclusione dalla garanzia.

• GUIDA DELLA TEMPERATURA PER STIRARE

	Stiratura a TEMPERATURA ELEVATA (tre punti). Stiratura a vapore possibile.
	Stiratura a TEMPERATURA MEDIA (due punti). Stiratura a vapore possibile.
	Stiratura a TEMPERATURA BASSA (UN PUNTO). Stiratura a vapore sconsigliata.
	Non stirare.Stiratura e trattamenti a vapore non sono ammessi.

• USO DEL SISTEMA STIRANTE A VAPORE

Stiratura a secco

Collegare il sistema stirante a vapore a una presa murale munita di messa a terra e schiacciare il pulsante on/off - La spia luminosa di messa sotto tensione si accende.

○ Selezionare la temperatura di stiratura adeguata al tipo di tessuto o al capo d'abbigliamento che si desidera stirare. La spia luminosa di temperatura resta accesa sino a quando è raggiunta la temperatura desiderata.

CAUTELA: non toccare mai la piastra del ferro mentre si stira, sempre attendere che la piastra sia completamente fredda prima di maneggiarla.

NOTA BENE: se si desidera stirare a secco, non è necessario riempire il serbatoio né selezionare un tipo di getto di vapore. Resta però necessario schiacciare il pulsante controllo del vapore ogni dieci minuti per evitare che il ferro si spenga automaticamente.

Stiratura a vapore

Estrarre il serbatoio d'acqua amovibile afferrandolo per il manico, riempirlo senza superare la linea di riempimento massimo "MAX". Il serbatoio ha una capacità di 1.8 litri. Riporre il serbatoio nella propria sede facendo una leggera pressione sulla base per fissarlo correttamente.

o Appoggiare il ferro sul piano d'appoggio termoresistente della base.

Collegare il sistema stirante a vapore a una presa con sistema di messa a terra, poi schiacciare il pulsante on/off. La spia luminosa di messa sotto tensione si accende.

○ Schiacciare il pulsante vapore per selezionare il getto di vapore. La spia luminosa per il getto di vapore debole, spia standard, inizia a lampeggiare. Scegliere l'erogazione di vapore richiesto schiacciando il pulsante adeguato, La spia luminosa scelta inizierà a lampeggiare e resterà accesa quando la forza di erogazione del vapore sarà raggiunta (getto debole, medio, forte).

○ Selezionare la temperatura in funzione delle esigenze dei capi d'abbigliamento o dei tessuti che devono essere stirati. La spia luminosa della temperatura resta accesa mentre il ferro si scalda sino a raggiungere la temperatura desiderata.

Si ottiene un flusso continuo di vapore, schiacciando fermamente sul pulsante vapore. Per eliminare pieghe e sgualciture tenaci, attivare il getto di vapore schiacciando due volte il pulsante vapore.

- Terminato il lavoro di stiratura, per spegnere l'apparecchio, schiacciare per due secondi il pulsante on/off. Togliere la spina dalla presa. Lacciare il ferro sul piano d'appoggio termoresistente fino a raffreddamento completo del ferro.

NOTA BENE: quando la temperatura selezionata è troppo bassa, possono fuoriuscire delle gocce d'acqua dalla piastra. Si tratta di un fenomeno normale.

CAUTELA: cavo del vapore e piastra diventano molto caldi quando l'apparecchio è in funzione. Evitare ogni contatto con la pelle. Non dirigere mai il vapore verso le persone! Pericolo di ustioni!

Stiratura verticale

o Regolate il termostato sulla temperatura massima.

o Mantenete il ferro in posizione verticale a qualche centimetro dal tessuto o dall'abito da stirare, debitamente appeso a un appendiabiti.

o Premete più volte sul pulsante per l'erogazione del vapore compiendo un movimento dall'alto verso il basso e tendendo leggermente il tessuto.

CAUTELA: Il vapore è bollente. Non stirare mai un abito quando è indossato! Non dirigere mai il getto di vapore verso persone, animali o piante, rischio di ustioni!

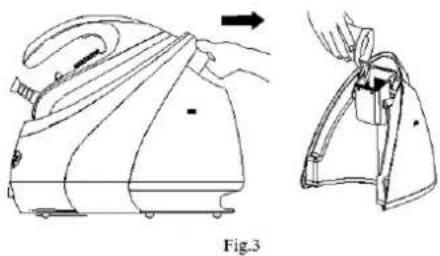

Riempimento del serbatoio durante la stiratura

- Appena il livello d'acqua nel serbatoio non e più sufficiente per produrre vapore, la spia luminosa "serbatoio vuoto" si accende e emette un segnale sonoro.

- Appoggiare il ferro sul piano d'appoggio termoresistente e estrarre il serbatoio af- ferrandolo per il suo manico. Riempire d'acqua * versandola con cautela nell'apertura di riempimento prevista (Fig.3).

Non superare la capacità massima del serbatoio (1.8 litri). *Confronta con le Osservazioni sul grado di durezza dell'acqua utilizzata nel capitolo "Prima della messa in servizio dell'apparecchio".

Reinserire il serbatoio e procedere con la stiratura, non appena la temperatura corrisponde al tipo di vapore richiesto.

• A STIRATURA ULTIMATA

- Spegnere e staccare dalla rete l'apparecchio. - Vuotate il serbatoio dell'acqua per evitare la formazione di deposito di calcare. Non è necessario vuotare la caldaia dopo l'uso.

- Appoggiare il ferro sul piano d'appoggio termoresistente dell'unità base e premere il pulsante del dispositivo di chiusura di sicurezza per fissare il ferro sulla posizione « 🍷.

NOTA BENE: il sistema stirante a vapore può in tal caso essere afferrato per il suo manico durante il trasporto.

• PULIZIA E CURA

- Prima di procedere con la pulizia dell'apparecchio, disinserire la spina principale. La sciare raffreddare il sistema stirante per almeno due ore.

Per rimuovere eventuali residui dalla piastra del ferro, pulirla con un tessuto di cotone leggermente umido e un detergente liquido dolce (non abrasivo) Non utilizzate solventi o altri detergenti aggressivi o abrasivi suscettibili di danneggiare la superficie del sistema stirante a vapore.

○ Asciugare il corpo dell'apparecchio, il piano d'appoggio termoresistente e la parte superiore del ferro con un panno morbido e umido, poi asciugarlo con cura.

○ Verificare regolarmente che il cavo d'alimentazione elettrica e il cavo per il vapore non siano danneggiati, rovinati o presentino delle tracce di perdita, in modo particolare all'attaccatura dell'apparecchio e al livello della presa elettrica.

Decalcificazione del sistema stirante a vapore.

○ La spia luminosa di decalcificazione della caldaia si accende automaticamente quando è necessaria la pulizia; ciò sta a indicare che i depositi di calcare accumulati devono essere tolti manualmente.

- Capovolgere l'apparecchio, appoggiarlo su una superficie piana e svitare la valvola (Fig. 4).

o Vuotare la caldaia sopra un lavello.

○ Utilizzare una caraffa per riempire con un quarto di litro di acqua del rubinetto la caldaia, poi scuotere l'unita di base qualche istante, per rimuovere i depositi di calcare e pulire l'interno della caldaia.

○ Vuotare di nuovo la caldaia, assicurandosi che tutta l'acqua fuoriesca.

o Dopo la pulizia, riavvitare completamente la valvola, assicurandosi che sia correttamente chiusa, rigirare l'apparecchio e appoggiarlo sulla superficie di lavoro.

NOTA BENE: L'operazione di risciacquo va ripetuta fino a che l'acqua che fuoriesce è chiara e pulita. Mischiare eventualmente l'acqua con poco aceto o ricorrere ad un prodotto de- calcificante diluito, per evitare i depositi di calcare più tenaci.

CAUTELA: per evitare ustioni, attendere che il sistema stirante a vapore sia completamente raffreddato prima di svitare la valvola.

• IMMAGAZZINARE/RIPORRE

- Spegnere l'apparecchio e disinserire la spina centrale. Attendere che il sistema stirante a vapore sia completamente raffreddato.

○ Attivare il dispositivo di chiusura del ferro per fissarlo sulla sua base, riporre il cavo vapore e il cavo di alimentazione elettrica:

- Ripiegare a metà il cavo del vapore e arrotolarlo attorno alla scanalatura prevista, prima di fissarlo in questa posizione.

- Ripiegare a metà il cavo d'alimentazione elettrica, arrotolarlo attorno alla scanalatura per cavo e fissarlo. (Fig. 5).

o L'apparecchio deve essere riposto in un luogo fresco e asciutto (possibilmente nel suo imballaggio d'origine) per proteggerlo dalla polvere.

• CONSIGLI PER STIRARE

- I tessuti da stirare devono essere selezionati in base alla temperatura consigliata dal fabbricante. Iniziare con i capi d'abbigliamento che richiedono la temperatura più bassa.

Se ci sono dubbi sulla temperatura da utilizzare, regolate il termostato al livello più basso e/o stirate al rovescio. Potete aumentare gradualmente la temperatura senza correre il rischio di rovinare il capo da stirare.

Il ferro da stiro si riscalda rapidamente, ma impiega maggior tempo per raffreddarsi; iniziando a stirare i capi che richiedono temperature più basse, si risparmiano tempo ed energia elettrica.

- I capi d'abbigliamento di velluto e di lana, così come gli accessori quali guanti, borsette in tessuto ecc. ritroveranno freschezza con un semplice getto di vapore.

Tessuti delicati di seta o di materie simili vanno stirati solo al rovescio, senza vapore, per evitare effetti brillanti. Non mantenere il ferro troppo a lungo nella stessa posizione su un tessuto.

- I tessuti di pura lana (100 % lana) possono essere stirati al vapore e al rovescio. In tal caso selezionare una temperatura mediamente calda e proteggere con un panno umido.

- Evitare di stirare chiusure lampo, bottoni, gancetti o rifiniture metalliche, in modo da non danneggiare la piastra.

• TABELLA SELEZIONE TEMPERATURA

Tessuto	Temperatura	Consigli di stiratura
AcetateAcrilicoElastam, LycraNylon	o	Stirare unicamente a secco.Seguire le istruzioni che figurano sull'etichetta di manutenzione del capo. Questi tipi di tessuto necessitano generalmente solo di un leggero colpo di ferro.
PoliestereMélange sintetico	o	Stirare unicamente e secco.Stirare al rovescio. Selezionate la temperatura più bassa indi-cata per tessili in fibra sintetica.
Seta	oo	Stirare unicamente a secco.Stirare sul rovescio.
LanaCotone leggeroLino leggero	oo	Stirare a vapore.Stirare al rovescio. Per evitare tracce brillanti coprire i capi da stirare con un panno che non lascia pelucchi.
CotoneLinoTessutiinamidati	ooo	Stirare a vapore.Inumidire il capo prima di stirarlo. I tessuti più spessi o inamidati possono esser stirati sul diritto. Stirare invece sul rovescio i capi ricamati o di tinte scure.
LinoJeans, DenimCotone spesso	ooo	Stirare a vapore.Utilizzare molto vapore e stirare i capi di tinte scure sul rovescio.Per ottenere un miglio risultato stirare le etichette e i risvolti al diritto.

- SMALTIMENTO

Per consentire uno smaltimento corretto, restituire l'apparecchio al rivenditore, a un agente di assistenza tecnica o a Rotel AG.
La Direttiva UE 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE) sancisce che gli elettrodomestici non possono essere smaltiti usando il normale ciclo di rifiuti solidi urbani. Le apparecchiature dismesse vanno invece raccolte separatamente al fine di ottimizzare il costo di riutilizzo e dei materiali di riciclo che compongono la macchina, escludendo così un danno potenziale alla salute pubblica e all'ambiente. Il simbolo del bidone su ruote barrato appare su tutti i prodotti per ricordare ai proprietari le obbligazioni inerenti la raccolta differenziata. I proprietari dovrebbero rivolgersi alle autorità locali o al rivenditore delle apparecchiature per raccogliere ulteriori informazioni in merito al corretto smaltimento delle apparecchiature stesse.

Questo apparecchio è conforme con le seguenti Direttive UE:

2014/35/UE (Direttiva sulla Bassa Tensione) 2014/30/UE (Direttiva sulla Compatibilità Elettromagnetica)

English

• SAFETY INSTRUCTIONS

o Impegno di garanzia

Ci impegniamo a riparare gratis questo apparecchio, qualora – malgrado un uso corretto - si fosse gua-stato durante il periodo di garanzia. Eliminiamo tutti i difetti causati da difetti del materiale o di fabbrica. La prestazione di garanzia avviene con il ripristino o la sostituzione di pezzi difettosi a nostra discrezione. Una prestazione di garanzia decade nel caso di danni a pezzi soggetti a usura, di danni e difetti dovuti a trattamento o a manutenzione non corretti (in particolare calcificazione e utilizzo industriale). Viene concessa solo se la cartolina di garanzia munita della data d'acquisto, del timbro del rivenditore e della firma o la ricevuta d'acquisto e l'apparecchio vengono inviati al rispettivo servizio di assistenza (vedi indirizzo in basso). L'invio deve avvenire nell'imballaggio originale. Le spese di trasporto sono a carico dell'acquirente. Non dimenticatevi p.f. di allegare all'invio il vostro indirizzo e, qualora il difetto non fosse chiaro, anche una spiegazione.

Servizio Assistenza: Parkstrasse 43 Telefon: [phone]
