DTW190 - Handwerkzeug MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagschrauber
Marke und Modell	Makita DTW190
Spannkapazität (Standardbolzen)	M8 - M12
Spannkapazität (Hochfestigkeitsbolzen)	M8 - M12
Antriebsvierkant	12,7 mm (1/2")
Leerlaufdrehzahl	0 - 2.300 min⁻¹
Schlagzahl pro Minute	0 - 3.000 min⁻¹
Gesamtlänge	176 mm
Nennspannung	18 V DC
Nettogewicht (mit Akku)	1,4 - 1,8 kg
Kompatible Akkus	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Kompatible Ladegeräte	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
Schalldruckpegel	97 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel	105 dB(A) (Unsicherheit 3 dB)
Vibrationsemission (Schlagschrauben)	8,5 m/s² (Unsicherheit 1,5 m/s²)
Schutzsystem	Überlast, Überhitzung, Tiefentladung
Beleuchtung	LED-Lampe vorne
Drehrichtungsumschalter	Ja, mit Neutralstellungssperre
Mitgeliefertes Zubehör	Gürtelhaken, Aufhängeloch
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; nur Original-Makita-Ersatzteile verwenden
Reparaturfähigkeit	Reparaturen nur von autorisierten Makita-Servicezentren durchführen lassen

Häufig gestellte Fragen - DTW190 MAKITA

Wie setze ich den Akku in den Makita DTW190 ein oder entferne ihn?

Um den Akku zu entfernen, schieben Sie ihn heraus, während Sie die Taste an der Vorderseite drücken. Zum Einsetzen des Akkus richten Sie die Lasche an der Nut des Fachs aus und schieben Sie ihn ein, bis ein Klickgeräusch zu hören ist. Stellen Sie sicher, dass die rote Anzeige nicht mehr sichtbar ist, was bedeutet, dass der Akku richtig verriegelt ist.

Welche Akku- und Ladegerätetypen sind mit dem DTW190 kompatibel?

Die kompatiblen Akkus sind die Modelle Makita BL1815N, BL1820B, BL1830B, BL1840B, BL1850B und BL1860B. Die kompatiblen Ladegeräte umfassen DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH und DC18WC. Verwenden Sie nur Original-Makita-Akkus und -Ladegeräte.

Wie ändere ich die Drehrichtung am DTW190?

Verwenden Sie den Hebel des Drehrichtungsumschalters oberhalb des Abzugs. Schieben Sie den Hebel auf Seite A für Rechtslauf (Anziehen) und auf Seite B für Linkslauf (Lösen). Stellen Sie den Hebel immer auf Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Was tun, wenn das Werkzeug während des Gebrauchs plötzlich stoppt?

Das Werkzeug ist mit einem Schutzsystem ausgestattet, das die Stromversorgung bei Überlast, Überhitzung oder entladenem Akku automatisch unterbricht. Lassen Sie das Werkzeug und den Akku einige Minuten abkühlen und laden Sie den Akku bei Bedarf wieder auf. Wenn das Problem weiterhin besteht, wenden Sie sich an ein Makita-Servicecenter.

Wie reinige und warte ich den Makita DTW190?

Entfernen Sie vor jeder Wartung den Akku. Reinigen Sie das Werkzeug mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Benzin, Verdünner oder Alkohol. Wischen Sie die LED-Lampe vorsichtig mit einem Tuch ab. Reparaturen und Wartungsarbeiten sollten nur von autorisierten Makita-Servicezentren durchgeführt werden.

Wie wähle ich die richtige Schlagstecknuss für den DTW190?

Verwenden Sie immer eine Schlagstecknuss in der passenden Größe für den Bolzen oder die Mutter. Eine falsche Stecknuss reduziert das Anzugsdrehmoment und kann die Befestigungselemente beschädigen. Überprüfen Sie vor dem Einsetzen, ob die Stecknuss nicht abgenutzt oder gerissen ist. Der Antriebsvierkant beträgt 12,7 mm (1/2 Zoll).

Wie installiere ich den Gürtelhaken am DTW190?

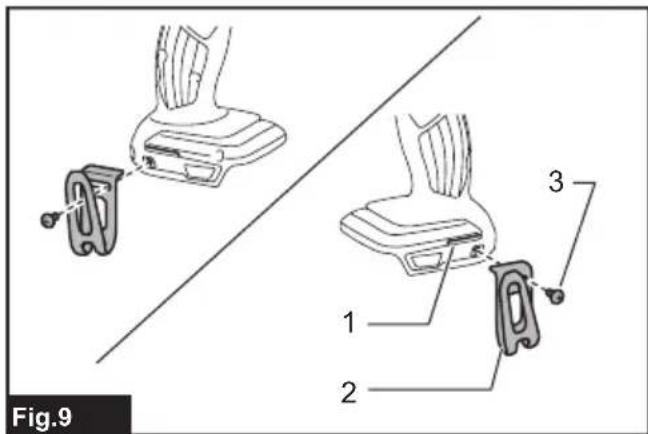

Stecken Sie den Haken in eine der Nuten auf jeder Seite des Gehäuses. Befestigen Sie ihn fest mit der mitgelieferten Schraube. Der Haken kann je nach Vorliebe auf der einen oder anderen Seite montiert werden. Ziehen Sie die Schraube fest an, um ein Herunterfallen zu vermeiden.

Was ist das maximale Anzugsdrehmoment des DTW190?

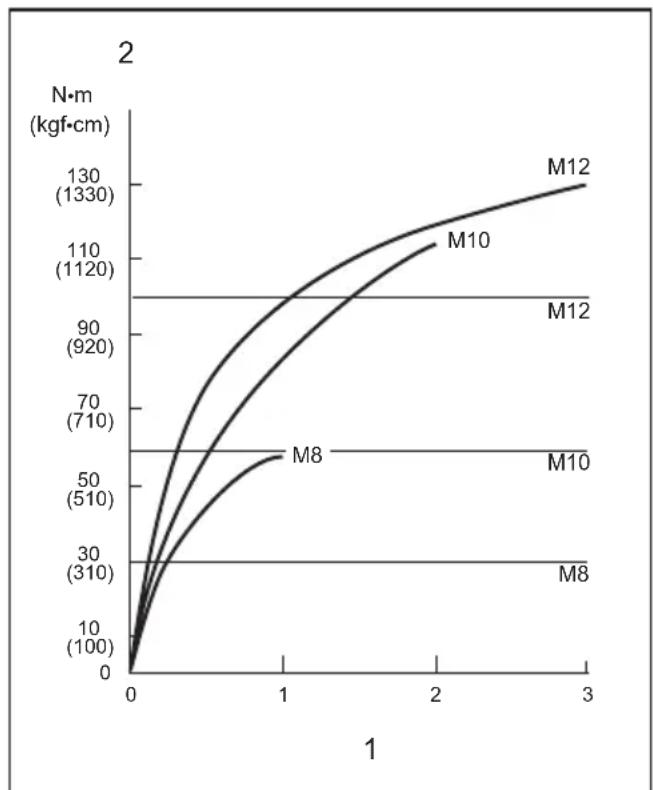

Das Anzugsdrehmoment hängt von mehreren Faktoren ab: Art und Größe des Bolzens, Zustand des Akkus, Dauer des Anziehens. Makita gibt keinen maximalen Drehmomentwert an. Es wird empfohlen, das Drehmoment nach dem Anziehen stets mit einem Drehmomentschlüssel zu überprüfen.

Wie verwende ich die Aufhängeöse am DTW190?

Die Aufhängeöse befindet sich an der Rückseite des Werkzeugs. Sie können dort ein Aufhängeseil befestigen, um das Werkzeug an der Wand oder an einer Halterung aufzuhängen. Achten Sie darauf, die Öse nicht zu überlasten und verwenden Sie diese Öse niemals, um das Werkzeug in der Höhe über Personen zu befestigen.

Welches optionales Zubehör ist für den DTW190 erhältlich?

Optionales Zubehör umfasst: Kunststoff-Transportkoffer, Werkzeughalter, Schultergurt, zusätzlicher Haken und natürlich Original-Makita-Akkus und -Ladegeräte. Wenden Sie sich für weitere Details an Ihr örtliches Servicecenter.

BEDIENUNGSANLEITUNG DTW190 MAKITA

EN	Cordless Impact Wrench INSTRUCTION MANUAL 4
FR	Boulonneuse sans fil MANUEL D'INSTRUCTIONS 10
DE	Akku-Schlagschrauber BETRIEBSANLEITUNG 17
IT	Avvitatrice ad impulso a ISTRUZIONI PER L'USO 24
NL	Accuslagmoersleutei GEBRUIKSAANWIJZING 31
ES	Llave de Impacto Inalámbrica MANUAL DE INSTRUCCIONES 38
PT	Chave de Impacto a Bateria Manual DE INSTRUÇões 45
DA	Elektronisk akku slagnøgle BRUGSANVISNING 51
EL	Kρουστικό κλειδί μπαταρίας ΕΓXEPIΔIO OΔHΓΙΩN 57
TR	Akūlü Darbeli Somun Síkma KULLANMA KILAVUZU 64

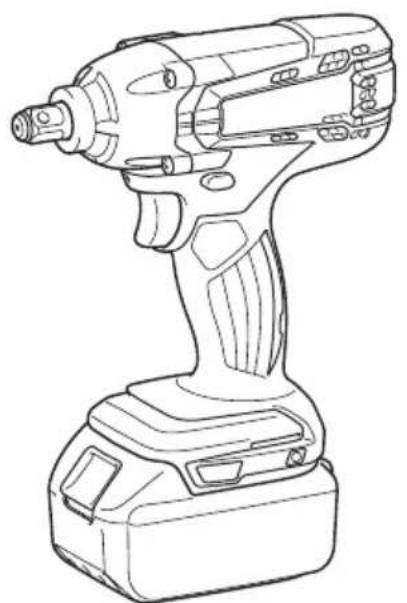

DTW190

Fig.1

Fig.5

Fig.2

Fig.6

Fig.3

Fig.7

SPECIFICATIONS
Model: DTW190
Fastening capacities Standard bolt M8 - M16
Square drive 12.7 mm
No load speed 0 - 2,300 min		-1
Impacts per minute 0 - 3,000 min		-1
Overall length 176 mm
Rated voltage D.C. 18 V
Net weight 1.4 - 1.8 kg

Model: DTW190
Anzugskapazitäten Standardschraube M8 - M16
		HV-Schraube M8 - M12
Antriebsvierkant 12,7 mm
Leerlaufdrehzahl 0 - 2.300 min		-1
Schlagzahl pro Minute 0 - 3.000 min		-1
Gesamtlänge 176 mm
Nennspannung 18 V Gleichstrom
Nettogewicht 1,4 - 1,8 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten konnen von Land zu Land unterscheidlich sein.
  Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /	DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihr Wohngebiet eventuell nicht erhältlich.

WARNING: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-cher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorgesehene Verwendung

Das Werkzeug ist für das Anziehen von Schrauben und Muttern vorgesehen.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-2:

Schalldruckpegel (L_pA) : 97 dB (A)

Schalleistungspegel (L_WA) : 105 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNING: Einen Gehorschutz/TRagen.

WARNING: Die Schallemission während der unsächlichen Benutzung des Elektrowerkzeugsinn je nach der Benutzungsweise des Werkeuzgs, und speziell je nach der Art des beartiteten Werkstücks, von dem (den) angegebenenert(en) abweichen.

WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des

Benutzers anhand einer Schätzung des

Gefährungsgrads unter den tatsäch-

lichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus,

wie z. B. Ausschalt- und Leerlaufzeiten des

Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-2:
Arbeitsmodus: Schlagschrauben von Befestigungsteilen der maximalen Kapazität des Werkzeugs
Schwingungsemission (a_h): 8,5m/s^2 Messunsicherheit (K): 1,5m/s^2

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.
WARNING: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
WARNING: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklarungen

Nur für europäische Länder

Die Konformitätserklarungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarningsen für Elektrowerkzeuge

WARNING: Lesen Sie alle mit thisem Elektrowerkzeug gelieferten Sicherheitswarnings, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnings für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug nur an den isolierten Grillflächen, wenn Sie Arbeiten ausführten, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
2. Tragen Sie Gehorschützer.
3. Überprüfen Sie den Schlagsteckschlüsseleinsatz vor der Montage sorgfältig auf Verschleib, Risse oder Beschädigung.
4. Halten Sie das Werkzeug mit festem Griff.
5. Halten Sie ihre Höhe von rotierenden Teilen fern.
6. Berühren Sie den Schlagsteckschlüsseinsatz, die Schraube, die Mutter oder das Werkstück nicht unmittelbar nach dem Arbeitsvorgang. Die Teile können sehr frei sein und Hautverbrennungen verursachen.
7. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
8. Das korrekte Anzugsmoment kann je nach Art oder Groß der Schraube unterschied sein. Überprüfen Sie das Anzugsmoment mit einem Drehmomentschluss.
9. Vergewissern Sie sich, dass keine Stromkabel, Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.

DIESSE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion kommt.

3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sogar einer Explosion.

4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Munzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lager und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-lonen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Fürkommenzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich.itte beachten Sie moglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.
6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sieihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermöiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

8. Soll das Werkzeug längerere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

9. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.

10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursachen.
11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Lächern und Nuten des Akkus absetzen. Es konnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.
12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
13. Halten Sie die Batterie von Kindern fern.

DIESSE ANWEISUNGEN

AUFBEWAHREN.

VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außer dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen

Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpt ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40°C. Lassen Sie einen halten Akku abkühlen, bevor Sieihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBESCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschelt und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

A VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmer.
VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmer des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

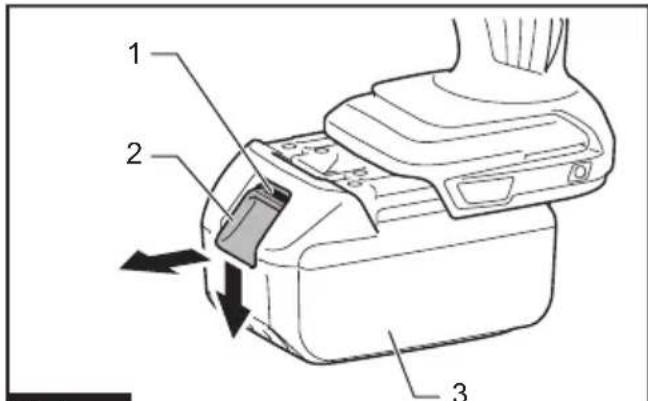

Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

Ziehen Sie den Akku zum Abnehmer vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschiben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schiben Sie den Akku hinein. Schieben Sieihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

AVORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
AVORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlangern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug auf eine Weise betrieben wird, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten.

Überhitzungsschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug oder der Akku überhitzt wird. Lassen Sie das Werkzeug und den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Dieser Schutz tritt in Aktion, wenn die Akku-Restkapazität niedrig wird. Nehmen Sie in dieser Situation den Akku vom Werkzeug ab, und laden Sieihn auf.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

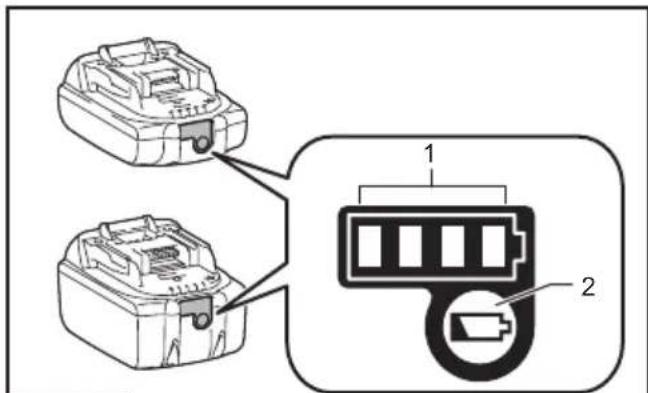

Abb.2: 1. Anzeigelampen 2. Prüftaste

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchtenoige Sekunden lang auf.

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicherweise liegt eine Funktionstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige gingfugig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erstige (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Schalterfungtion

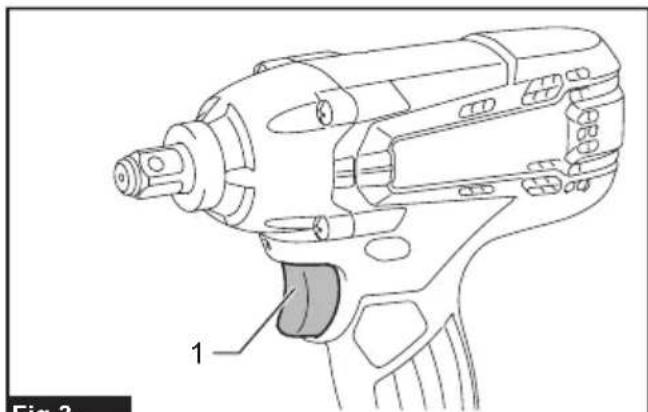

Abb.3: 1. Ein-Aus-Schalter

VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß faktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Drücken Sie zum Einsatz des Werkzeugs einzeln den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstarkte Druckausübung auf den Ein-Aus-Schalter. Lassen Sie den Ein-Aus-Schalter zum Anhalten los.

Einschalten der Frontlampe

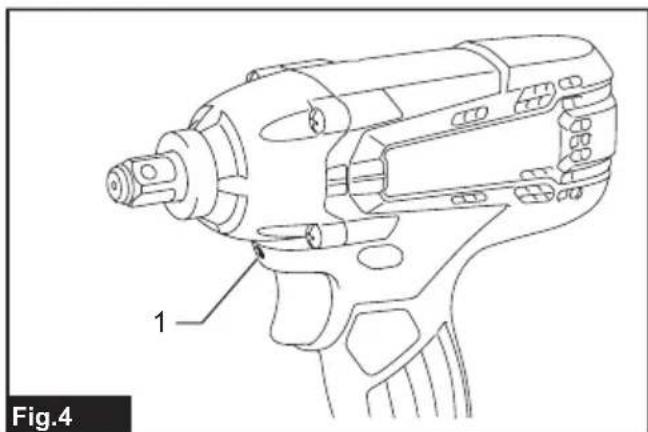

Abb.4: 1. Lampe

A VORSICHT: Blichen Sie nicht direkt in die Lampe oder die Lichtquelle.

Betätigten Sie den Ein-Aus-Schalter, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe erlischt unmittelbar nach dem Loslassen des Ein-Aus-Schalters.

HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstarke verringert.

Funktion des Drehrrichtungsumschalters

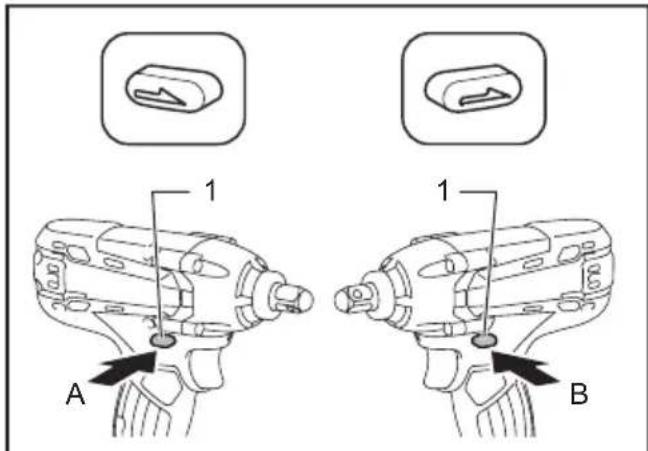

Abb.5: 1. Drehrichtungsumschalthebel

VORSICHT: Prufen Sie stets die Drehrichtigung, bevor Sie mit der Arbeit beginnen.
A VORSICHT: Betätigen Sie den Drehrrichtungsumschalter erst, nach dem das Werkzeug vollig zum Stillstand gekommen ist. Durch Umschalten der Drehrrichtung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.
AVORSICHT: Stellen Sie den Drehrrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Dieses Werkzeug besitzt einen
Drehrrichtungsumschafter. Drücken Sie auf die Seite A
des Drehrrichtungsumschaftelbeels für Rechtsdrehung,
und auf die Seite B für Linksdrehung.
In der Neutralstellung des Drehrrichtungsumschaftelbeels
ist der Ein-Aus-Schalter verriegelt.

MONTAGE

AVORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschelt und der Akku abgenommen ist.

Wahl des korrekten Schlagsteckschlüsseinsatzes

Verwenden Sie stets einen passenden Schlagsteckschlüssleinsatz für die jeweiligen Schrauben und Muttern. Ein Schlagsteckschlüssleinsatz der falschen Großbewirkt ein falsches und ungleichmäßiges Anzugsmoment und/oder Beschädigung der Schraube oder Mutter.

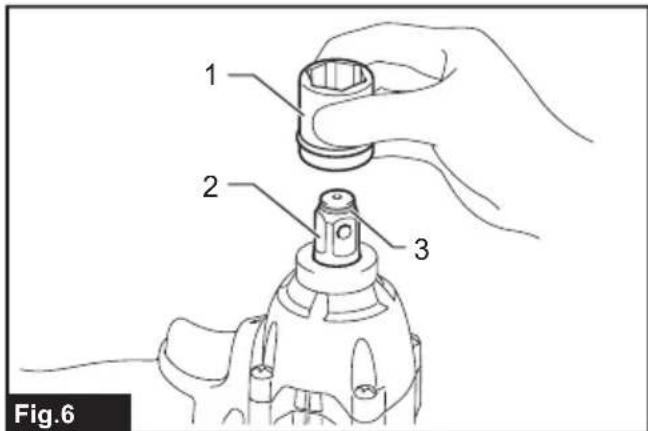

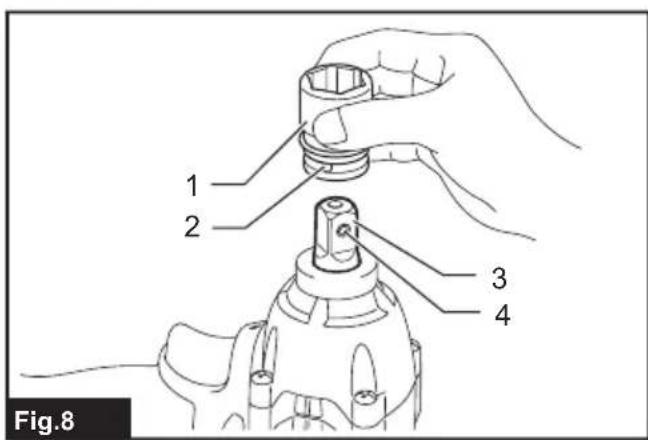

Anbringen und Abnehmen des Schlagsteckschlüssleinsatzes

Sonderzubehör

A VORSICHT: Vergewissern Sie sich vor der Anbringung des Schlagsteckschlüssleinsatzes, dass der Schlagsteckschlüssleinsatz und der Montageteil nicht beschadigt sind.
VORSICHT: Vergewissern Sie sich nach dem Einfahren des Schlagstecks Schlüssleinsatzes, dass er einwandfrei geschichert ist. Verwenden Sieihn nicht, falls er hersaurtscht.

HINWEIS: Die Art und Weise der Installation des Schlagsteckschlüsseinsatzes hangt von der Art des Antriebsvierkants am Werkzeug ab.

Werkzeug mit Ringfeder

Für Schlagsteckschlüsseleinsatz ohne O-Ring und Stift

Abb.6: 1. Schlagsteckschlüsseleinsatz 2. Antriebsvierkant 3. Ringfeder

Schieben Sie den Schlagsteckschlüsseleinsatz auf den Antriebsvierkant, bis er einrastet.

Zum Abnehmer ziehen Sie den Schlagsteckschlüsseleinsatz einfach ab.

Für Schlagsteckschlüsseleinsatz mit O-Ring und Stift

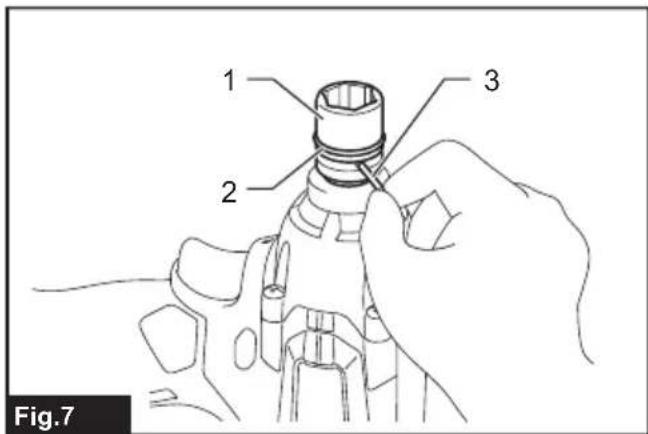

Abb.7: 1. Schlagsteckschlüssleinsatz 2. O-Ring 3. Stift

Den O-Ring aus der Führungsnut im Schlagsteckschlüssleinsatz entfern, und den Stift aus dem Schlagsteckschlüssleinsatz Herausziehen. Den Schlagsteckschlüssleinsatz so auf den Antriebsvierkant setzen, dass die Bohrung im Schlagsteckschlüssleinsatz auf die Bohrung im Antriebsvierkant ausgerichtet ist.

Den Stift durch die Bohrung in Schlagsteckschlüssleinsatz und Antriebsvierkant einfahren. Dann den O-Ring wieder in die Führungsnut des Schlagsteckschlüssleinsatzes einsetzen, um den Stift zu arretieren.

Zum Demontieren des Schlagstecks Schlüssleinsatzes ist das Montageverfahren umgekehrt anzuwenden.

Werkzeug mit Arretierstift

Abb.8: 1. Schlagsteckschlusseleinsatz 2. Bohrung 3. Antriebsvierkant 4. Arretierstift

Richten Sie die Bohrung in der Seitenwand des Schlagsteckschlüsseleinsatzes auf den Arretierstift des Antriebsvierkants aus, und schiben Sie den Schlagsteckschlüsseleinsatz auf den Antriebsvierkant, bis er einrastet. Nötigenfalls leicht anklopfen.

Zum Abnehmer ziehen Sie den Schlagsteckschlüssleinsatz einfach ab. Falls er schwer zu entfernen ist, drucken Sie den Arretierstift hinein, während Sie am Schlagsteckschlüssleinsatz ziehen.

Montieren des Aufhängers

Sonderzubehör

WARNING: Verwenden Sie die Aufhänge-/ Montageteile nur für den bestimmungsgemänen Gebrauch, z. B. zum Aufhängen des Werkzeugs an einem Werkzeuggürtel zwischen Arbeitseinsätzen oder Arbeitsintervallen.
WARNING: Achten Sie darauf, den Aufhänger nicht zu überlasten, da zu viel Kraft oder unregelmäßige Überlastungen Beschädigungen am Werkzeug verursachen konnen, die zu Verletzungen führen können.

AVORSICHT: Wenn Sie den Aufhänger anbrin-gen, sichern Sieihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug losen und Personenschaden verursachen.
AVORSICHT: Achten Sie daraufuf, dass Sie das Werkzeug sicheraufhagen,bevor Sie den Griff loslassen.Unzureichendes oder unausgewogenes Einhagen kann ein Herunterfallen verursachen,und Sie konnen sich verletzen.

Abb.9: 1. Führungsnut 2. Aufhänger 3. Schraube

Der Aufhänger ist practisch, um das Werkzeug vorübergehend aufzuhängen. Der Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sieihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehauses ein, und sichern Sieihn dann mit einer Schraube. Um den Aufhänger zu entfernen, losen Sie die Schraube, und nehmen Sie dann den Aufhänger Heraus.

Verwendung der Ose

WARNING: Verwenden Sie die Aufhängeöse niemals für einen unbeabsichtigten Zweck, z. B. zum Anbinden des Werkzeugs an einer hoch gelegengen Position. Die Lagerbelastung in einer stark belasteten Ose kann Beschädigungen an der Ose verursachen, die zu Verletzungen bei Ihnen oder Personen in ihrer Umgebung oder unterhalb von Ihnen führen können.

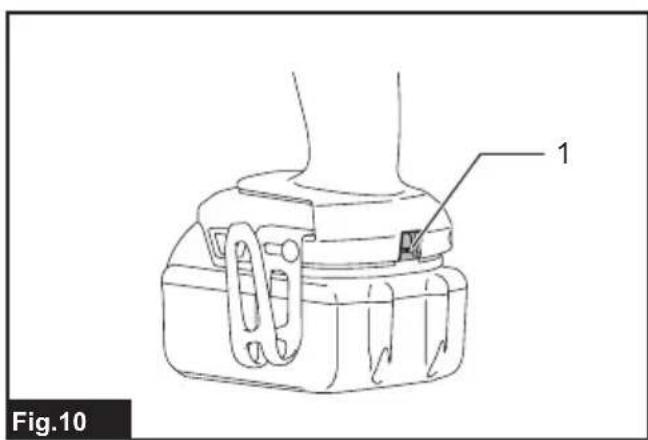

Abb.10: 1. Aufhängeose

Verwenden Sie die Aufhängeose an der unteren Rückseite des Werkzeugs, um das Werkzeug unter Verwendung eines Aufhängekabels oder ähnlicher Schnüre an eine Wand zu hangen.

BETRIEB

VORSICHT: Führer Sie den Akku immer vollständig ein, bis er einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sightbar ist, ist der Akku nicht vollständig verriegelt. Schieben Sieihn bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus dem Werkzeug Herausfallen und Sie oder umstehende Personen verletzen.

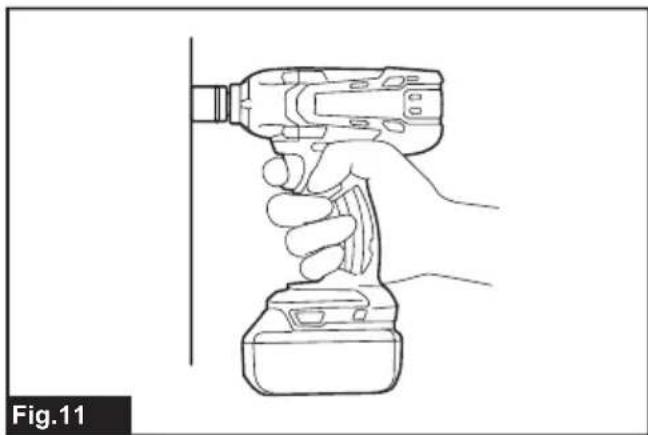

Abb.11

Halten Sie das Werkzeug mit festem Griff, und setzen Sie den Schlagsteckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie das Werkzeug ein, und zieren Sie die Schraube oder Mutter mit der korrekten Anzugszeit an.

Das korrekte Anzugsmoment hangt u. a. von der Art oder Groß der Schrauben oder dem Material des zu verschraubenden Werkstücks ab. Der Zusammenhang zwischen Anzugsmoment und Anzugzeit ist aus den Diagrammen ersichtlich.

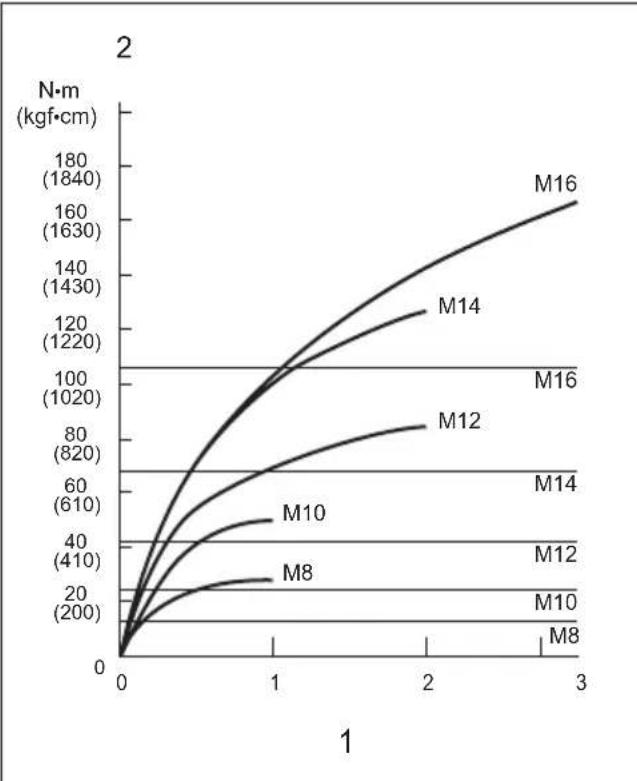

Korrektes Anzugsmoment für Standardschraube

1. Anzugszeit (Sekunden) 2. Anzugsmoment

1. Anzugszeit (Sekunden) 2. Anzugsmoment

HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube oder Mutter gerichtet.

HINWEIS: Ein zu hohes Anzugsmoment kann zu einer Beschädigung der Schraube/Mutter oder des Schlagstecks Schlüssleinsatzes führen. Führten Sie vor Arbeitsbeginn stets eine Probeverschraubung durch, um die geeignete Anzugszeit für die jeweilige Schraube oder Mutter zu ermitteln.

HINWEIS: Wenn das Werkzeug im Dauerbetrieb bis zur vollkommenen Entladung des Akkus benutzt wurde, halten Sie das Werkzeug vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang ruhen.

Das Anzugsmoment unterliegt einer Reihe von Einflüssen, einschließlich der folgenden. Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomenntschluss.

1. Wenn der Akku nahezu erschöpf ist, fällt die Spannung ab, und das Anzugsmoment verringert sich.

2. Schlagsteckschlüsseleinsatz

Die Verwendung eines Schlagsteckschlüsseinsatzes der fal-schen Großbe bewirkt eine Verringerung des Anzugsmoments.
- Ein abgenutzter Schlagsteckschlüsseleinsatz (Verschleib am Sechskant oder Vierkant) bewirkt eine Verringerung des Anzugsmoments.

1. Schraube

2. Selfst wenn der Drehmoment-Koeffizient und der Typ der Schraube gleich sind,ändert sich das korrekte Anzugsmoment je nach dem Durchmesser der Schraube.

3. Selfest wenn Schrauben den gleichen Durchmesser haben, ist das korrekte Anzugsmoment je nach Drehmoment-Koeffizient, Typ und Länge der Schraube unterschiedlich.

4. Die Verwendung des Kreuzgelenks oder der Verlängerungsstange verringert die Anzugskraft des Schlagschraubers ein weniger. Gleichen Sie dies durch eine langere Anzugszeit aus.

5. Die Art und Weise, wie das Werkzeug gehalten wird, oder das Material der Verschraubungsposition beeinflusst das Anzugsmoment.
6. Der Betrieb des Werkzeugs mit niedriger Drehzahl hat eine Reduzierung des Anzugsmoments zur Folge.

WARTUNG

VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfürbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

SONDERZUBEHÖR

VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschrieben Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigten, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Plastikkoffer
Werkzeugaufhänger
Schulterriemen
Aufhänger
- Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Beste küssen als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land entsprechlich sein.

DATI TECHNICI

Beveiling gegen te ver ontladen
