Produkttyp	Oberflächenpumpe
Marke	Einhell
Modell	GESP 4390 LL ECO
Leistungsaufnahme	430 W
Max. Förderstrom	9000 l/h
Max. Förderhöhe	8 m
Max. Eintauchtiefe	7 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	47,8 mm (G 1½) AG
Schutzart	IPX8
Stromversorgung	230 V ~ 50 Hz
Hauptfunktionen	Förderung von klarem Wasser, einstellbarer Schwimmerschalter, integriertes Rückschlagventil, Frostschutz (Lagerung)
Wartung und Reinigung	Reinigen Sie regelmäßig das Laufrad und den Einlassfilter; schrauben Sie die Ansaugplatte ab, um zum Laufrad zu gelangen
Sicherheit	Thermischer Motorschutz, Schwimmerschalter, muss über einen Fehlerstromschutzschalter mit max. 30 mA versorgt werden
Ersatzteile und Reparierbarkeit	Rotor (Verschleißteil); Netzenschlussleitung durch Fachmann austauschbar
Allgemeine Informationen	Pumpe für den Haus- und Gartenbereich, nicht für Dauerbetrieb oder Schwimmbecken geeignet

Häufig gestellte Fragen - GESP 4390 LL ECO EINHELL

Wie installiere ich die Pumpe GESP 4390 LL ECO?

Befestigen Sie die Pumpe mit einem Seil am Aufhängering. Verwenden Sie einen flexiblen Schlauchanschluss oder eine feste Rohrleitung. Stellen Sie sicher, dass der Behälterboden sauber ist und sich der Schwimmerschalter frei bewegen kann (Schacht mindestens 50x50x50 cm).

Welche Flüssigkeiten kann ich pumpen?

Diese Pumpe ist nur für klares Wasser mit einer maximalen Temperatur von 35 °C ausgelegt. Verwenden Sie keine Kraftstoffe, Reinigungsmittel oder andere chemische Flüssigkeiten.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Netzspannung und ob der Schwimmerschalter auf EIN steht. Stellen Sie sicher, dass die Pumpe nicht trocken läuft und der Einlassfilter nicht verstopft ist.

Wie stelle ich den Schwimmerschalter ein?

Lösen Sie die Höheneinstellschraube (Abb. 1, Pos. 3). Bewegen Sie das Schwimmerkabel, um die Ein- und Ausschaltpunkte zu ändern. Der Abstand zwischen Schwimmerkopf und Kabelhalterung muss mindestens 10 cm betragen.

Kann ich diese Pumpe in einem Schwimmbecken verwenden?

Nein, diese Pumpe ist nicht für den Einsatz in Schwimmbecken, Planschbecken oder anderen Gewässern geeignet, in denen sich Personen oder Tiere aufhalten könnten. Die Verwendung in Gegenwart von Lebewesen im Gefahrenbereich ist verboten.

Wie reinige ich das Laufrad?

Schrauben Sie die Ansaugplatte ab und reinigen Sie das Laufrad mit klarem Wasser. Stellen Sie das Gerät niemals auf das Laufrad. Montieren Sie in umgekehrter Reihenfolge.

Wie lagere ich die Pumpe im Winter?

Lagern Sie die Pumpe an einem dunklen, trockenen und frostfreien Ort bei einer optimalen Temperatur von 5 bis 30 °C. Bewahren Sie sie idealerweise in der Originalverpackung außerhalb der Reichweite von Kindern auf.

Was tun, wenn die Pumpe läuft, aber nicht fördert?

Reinigen Sie den Einlassfilter mit einem Wasserstrahl und prüfen Sie, ob der Druckschlauch geknickt oder verstopft ist. Überprüfen Sie auch das Rückschlagventil.

Wie ersetze ich das Netzkabel?

Wenn die Netzenschlussleitung beschädigt ist, muss sie vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Um Ihre Ansprüche geltend zu machen, registrieren Sie den Defekt auf www.isc-gmbh.info und bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG GESP 4390 LL ECO EINHELL

Art.-Nr.: 41.707.15 I.-Nr.: 11016

-2-

1

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
11. Fehlersuchplan

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr

Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA versorgt werden (nach VDE 0100 Teil 702 und 738).

Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten konnen. Ein Betrieb des Gerätes während des Aufenthalts von Menschen oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie ihren Elektrofachmann!

Gefahr

• Bevor Sie das Gerät in Betriebnahmen,lassen Sie fachmännisch prüfen,ob die Erdung, Nullung oder Fehlerstromschutzschaltung den Sicherheitsvorschriften der EnergieVersorgungsunternehmen entsprechen und einwandfrei Funktionieren.
  Die elektrischen Steckverbindungen sind vor Nasse zuschützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
  Die Forderung von aggressiven Flüssigkeiten, sowie die Forderung von abrasiven (schmirgelnden) Stoffen ist auf jeder Fall zu vermeiden.
  Das Gerat ist vor Frost zuschützen.
  Das Gerat ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
• Verschmutzung der Flüssigkeit besteht durch AusflieBen von Schmiermitteln auftreten.

D

2. Gerätebeschreibung und Lieferumfang

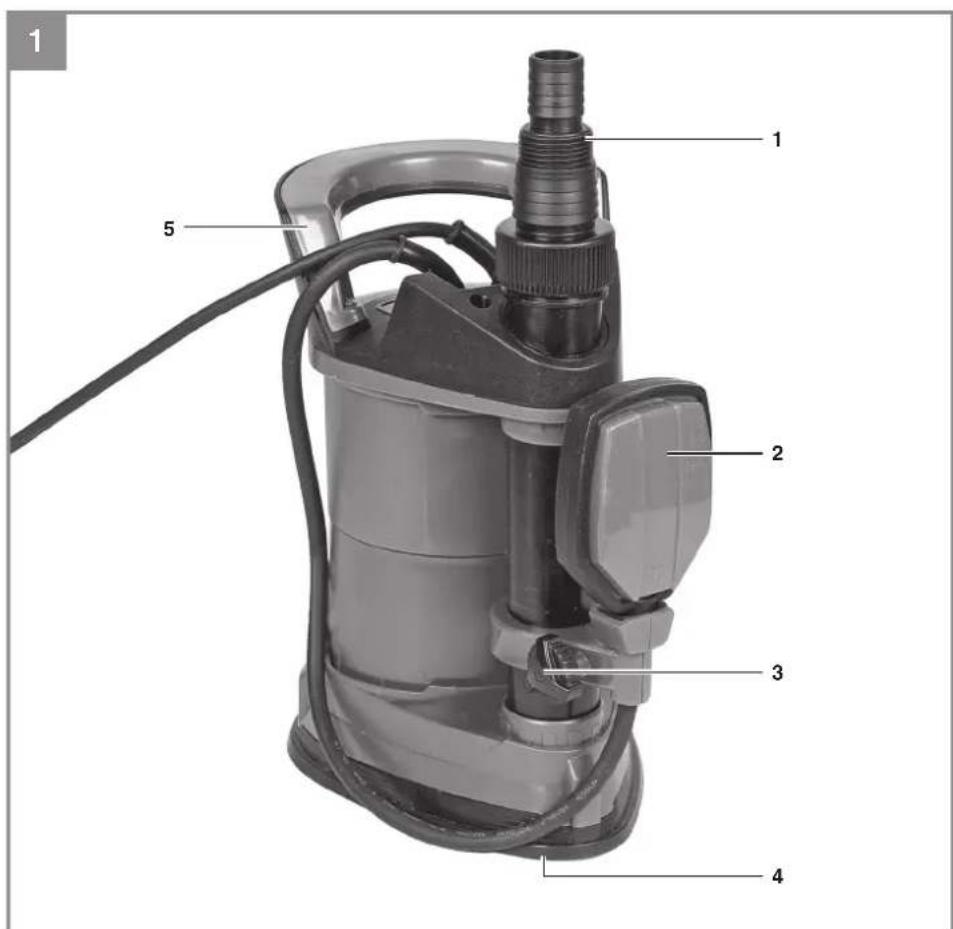

2.1 Gerätebeschreibung (Bild 1/2/3)

1. Universal-Schlauchanschluss
2. Schwimmschalter
3. Schraube zur Hohenverstellung
4. Ansaugplatte
5. Handgriff
6. Aufhängeose
7. Ruckschlagklappe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Si das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

Klarwasserpumper
Universal-Schlauchanschluss
Originalbetriebsanleitung
Ruckschlagklappe

3. Bestimmungsgemäß Verwendung

Das von Ihnen erworbene Gerat ist fur die Forderung von Wasser mit einer maximalen Temperatur von 35^ bestimmt. Das Geratarf nicht fur andere Flüssigkeiten, insbesondere nicht fur Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden! Klaren Sie vor dem Betrieb der Pumpe möglich Sonderbedingungen fur die Installation! Wenn z.B. ein Stromausfall, eine Verschmutzung oder eine defekte Abdichtung zu Sachschaden führen konnen, sind zusätzliche Schutzmaßnahmen zu installmenten.

These Schutzmaßnahmen sind zum Beispiel: parallel laufende Pumpen auf einem getrennt abgeschachten Stromkreis,

Feuchtingeitsensoren zur Abschaltung, undähnliche Sicherheitseinrichtungen.

In Zweifelsfalen lessen Sie sich unbedingt von einem Sanitärfachmann beraten.

Das Gerä fi ndet aber auch überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, und vielen Anwendungen mehr. Es darf nicht für den Betrieb von Schwimmbecken verwendet werden!

Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlamzigem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.

Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkurzen, da das Gerät nicht für eine andauernnde Belastung konstruiert wurde.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Fur darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Netzanschluss 230 V ~ 50 Hz
Aufnahmeleistung 430 Watt
Fördermenge max. 9000 l/h
Förderhöhe max. 8 m
Eintauchtiefe max. 7 m
Wassertemperatur max. 35^ Schlauchanschluss ca. 47,8 mm (1½") AG
Fremdkörper max.: Klarwasser
Abaughöhe: min. 1 mm
Schaltpunkthöhe: EIN min. ca. 50 cm
Schaltpunkthöhe: AUS min. ca. 5 cm
Schutzart IPX8

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Die Installation

Die Installation des Gerätes erfolgt entweder: Stationär mit fester Rohrleitung oder

• Stationär mit flexibler Schlauchleitung

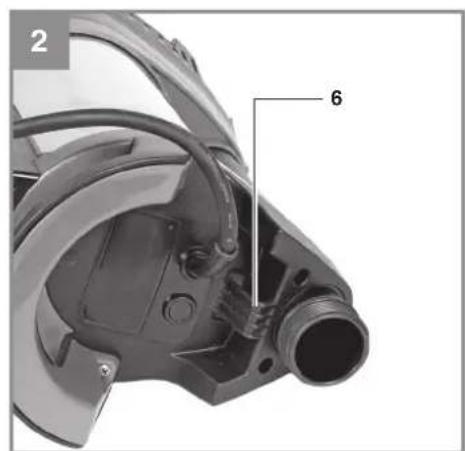

Das Gerat muss an der Aufhangeose mit einem Seil befestigt werden (Abb. 2/Pos.6).

Die maximale Fordermenge kann nur mit dem großmöglichen Leitungs durchmesser erreicht werden, beim Anschluss kleinerer Schlüche oder Leitungen wird die Fordermenge reduziert. Bei Verwendung des Universal-Schauchanschusses (Abb. 1/Pos. 1) sollte dieser deshalb wie in Abb. 3 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fordermenge nicht unnötig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchselle (nicht im Lieferumfang enthalten) am Universal-Schauchanschluss zu befestigen.

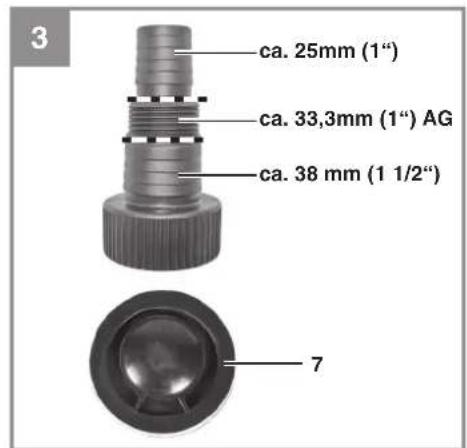

Die Rückschlagklappe (Abb. 3/Pos.7) verhindert den Rückfluss des im Schlauch befindlichen Wassers beim Abschalten der Pumpe. Bei Verwendung der Rückschlagklappe reduziert sich die maximale Fordermenge.

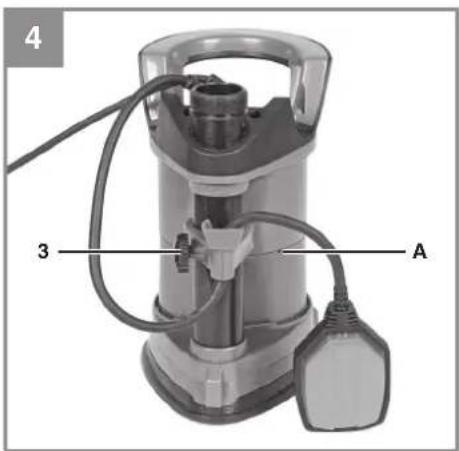

Entlüftung (Bild 4/Pos.A):

Während des Betriebs kann an der Entlüftungs-olfung Wasser austreten.

Zu beachten!

Bei der Installation ist zu beachten, dass das Gerät niemals freihangend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem davon vorgesehenen Tragegriff oder der Aufhängeöse aufgehigt werden, bzw. auf dem Schachtboden auflieg den. Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu gingeringem Wasserspiegel kann der im Schacht befni dliche Schlamm schnell entrockn und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäß zu prufen (Anlaufversuche durchführten).

Der Pumpenschacht sollte mindestens die Abmessungen von 50 × 50 × 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

5.2 Der Netzanschluss

Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontaktstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230V 50Hz .Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind.6 A) und einwandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdose ein und das Gerät ist somit betriebsbereit.

6. Bedienung

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, konnen Sie unter Bechtung folgender Punkte das Gerät in Betrieb besteht:

• Prufen Sie, dass das Gerät sicher aufgestellt ist.
• Prufen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
  Vergewissern Sie sich, dass der elektrische Anschluss 230V 50Hz betragt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
  Vergewissern Sie sich, dass niemals Feuchigkeit oder Wasser an den Netzanschluss kommt.
• Vermeiden Sie, dass das Gerät trocken lauft.

D

Einstellung des Ein/Aus-Schaltpunktes:

Der Ein- bzw. Ausschaltpunkt kann durch Verschieben an der Höhenverstellung am Gerät stufenlos vorgenommen werden. Hierzu muss die Schraube (Abb. 4, Punkt 3) vorher gelockert werden. Die Schaltdiff erenz kann universell durch Verlangern oder Verkurzen des Schwimmerkabels eingestellt werden (Abb. 4).

• Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe: EIN und die Schaltpunkthöhe: AUS leicht und mit weniger Kraftaufwand erreicht werden kann. Prufen Sie dies, indem Sie das Gerät in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmshalter mit der Hand vorsichtig hochheiten und anschließend wieder senken. Dabei konnen Sie sehen, ob das Gerät sich ein, bzw. ausschalten.
• Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalterkopf und der Kabelhalterung nicht kleiner als 10 cm ist. Bei zu geringem Abstand wird die einwandfrei Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimmschalters darauf, dass der Schwimmschalter nicht vor dem Ausschalten des Gerätes den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Manueller Betrieb:

Der Schwimmschalter muss wie in Bild 1 montiert werden. Somit lauft das Gerät ständig und kann bis auf 1mm abgesaugt werden. Das Gerät dar in dieser Betriebsart nur unter Aufsicht benutzt werden, um Trockenlauf zu vermeiden. Das Gerät muss abgeschalt werden (Netzsteckerziehen), sobald kein Wasser mehr aus der Druckleitung austritt.

Bitte beachten:

Damit das Gerät im Manuellen-Betrieb absaugen kann, ist eine Wasserhöhe von mind. 5mm erforderlich.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreiben. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

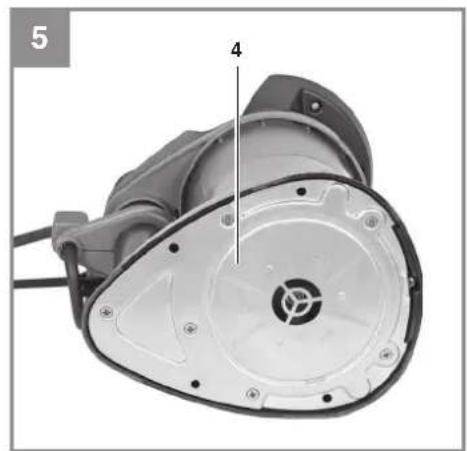

8.2 Reinigung des Schaufelrades (Bild 5/Pos.4)

Bei zu starker Ablagerung im Gehäuse muss derunte Teil des Gerätes wie folgt zerlegt werden:

1. Losen Sie die Ansaugplatte vom Gehäuse.
2. Das Schaufelrad mit klarem Wasser reinigen. Achtung! Das Gerat nicht auf dem Schaufelrad abstenden oder abstützen!
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

8.3 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

D

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ichnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehor an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung
Gerät lauft nicht an -	Netzspannung fehl- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stel-lung bringen
Gerät fordert nicht -	Einlaufsieb verstopt- Druckschlauch geknicht	- Einlaufsieb mit Wasserstrahl reini-gen- Knickstelle beheben
Gerät schaltet nicht aus -	- Schwimmschalter kann nicht absin- ken	- Gerät auf dem Schachtboden rich-tig aufstellen
Fördermenge unge- nügend	- Einlauf verstopt- Leistung verringiert, durch stark verschmutzte und schmirgeldne Wasserbeimengungen	- Einlauf reinigen- Gerät reinigen und Verschleiße ersetzen
Gerät schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet das Gerät we- gen zu starker Wasserverschmut- zung ab- Wassertemperatur zu hoch, Motor- schutz schaltet ab	- Netzsteckerziehen und Gerät so- wie Schacht reinigen- Auf maximale Wassertemperatur von 35 Grad achten!

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Pumpenrad
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
- Garantieverlängerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Optagen effekt 430 watt

Ydelse maks. 9000 I/h

Pumpehjde maks. 8m

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Klarwasserpumpe GE-SP 4390 LL ECO (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Landau/Isar, den 08.03.2017

Mark Wang
Wang/Product-ManagementWeldschelgartner/General-Managers

First CE:17

Art-No.:41.707.15 I-No:11016

Archive-File/Record: NAPRO

Documents registrar: Roland Dallinger

Wiesenweg 22, D-94405 Landau/Isar

EH 08/2017 (01)
