GESP 4390 LL ECO - Ytpump EINHELL - Gratis bruksanvisning och manual

Produkttyp	Ytpump
Märke	Einhell
Modell	GESP 4390 LL ECO
Effektförbrukning	430 W
Maximal flödeshastighet	9000 l/h
Maximal lyfthöjd	8 m
Maximal nedsänkningsdjup	7 m
Maximal vattentemperatur	35 °C
Flexibel anslutning	47,8 mm (G 1½) AG
Skyddstyp	IPX8
Elförsörjning	230 V ~ 50 Hz
Huvudfunktioner	Pumpning av klart vatten, justerbar flottörbrytare, inbyggd backventil, frostskydd (förvaring)
Underhåll och rengöring	Rengör regelbundet pumphjulet och inloppsfiltret; skruva loss sugplattan för att komma åt pumphjulet
Säkerhet	Termiskt motorskydd, flottörbrytare, måste matas via jordfelsbrytare max 30 mA
Reservdelar och reparerbarhet	Rotor (slitdel); nätanslutningskabeln kan bytas av en fackman
Allmän information	Pump avsedd för hushålls- och trädgårdsbruk, lämpar sig inte för kontinuerlig användning eller för pooler

Vanliga frågor - GESP 4390 LL ECO EINHELL

Hur installerar jag pumpen GESP 4390 LL ECO?

Fäst pumpen i upphängningsöglan med ett rep. Använd en flexibel anslutning eller fast rörledning. Se till att botten av behållaren är ren och att flottörbrytaren kan röra sig fritt (brunn minst 50x50x50 cm).

Vilka typer av vätskor kan jag pumpa?

Denna pump är endast avsedd för klart vatten med en maximal temperatur på 35 °C. Använd inte bränslen, rengöringsmedel eller andra kemiska vätskor.

Vad gör jag om pumpen inte startar?

Kontrollera nätspänningen och att flottörbrytaren är i på-läge. Se till att pumpen inte går torr och att inloppsfiltret inte är igensatt.

Hur justerar jag flottörbrytaren?

Lossa höjdjusteringsskruven (fig. 1, pos. 3). Flytta flottörkabeln för att ändra start- och stoppunkter. Avståndet mellan flottörens huvud och kabelstödet måste vara minst 10 cm.

Kan jag använda denna pump i en pool?

Nej, denna pump lämpar sig inte för användning i pooler, barnpooler eller andra vattendrag där människor eller djur kan befinna sig. Den är förbjuden när levande varelser finns i riskområdet.

Hur rengör jag pumphjulet?

Skruva loss sugplattan och rengör pumphjulet med klart vatten. Placera aldrig enheten på pumphjulet. Montera i omvänd ordning.

Hur förvarar jag pumpen på vintern?

Förvara pumpen på en mörk, torr och frostfri plats med en optimal temperatur på 5–30 °C. Förvara den helst i originalförpackningen, utom räckhåll för barn.

Vad gör jag om pumpen går men inte pumpar?

Rengör inloppsfiltret med vattenstråle och kontrollera att tryckledningen inte är böjd eller igensatt. Kontrollera även backventilen.

Hur byter jag nätkabeln?

Om nätanslutningskabeln är skadad måste den bytas av tillverkaren, dess serviceverkstad eller en kvalificerad person för att undvika risk.

Vad är garantitiden?

Garantin är 24 månader från inköpsdatum. För att utöva dina rättigheter, registrera felet på www.isc-gmbh.info och spara köpbeviset.

BRUKSANVISNING GESP 4390 LL ECO EINHELL

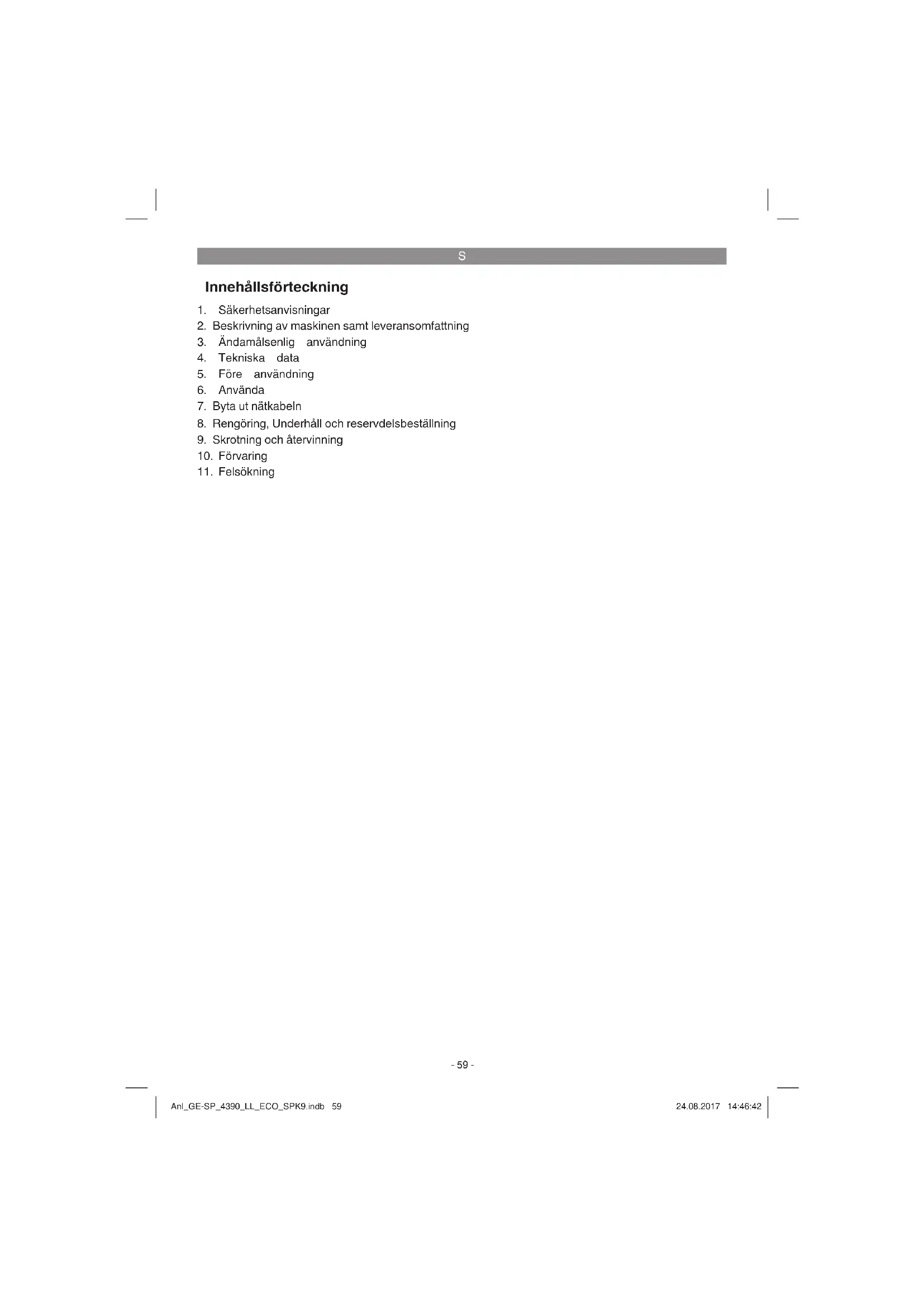

Innehállsforteckning

1. Sakerhetsanvisiningar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anvanda
7. Byta ut natkabeln
8. Rengöring, Underhäll och reservdelsbeställning
9. Skrotting och atervinning
10. Forvaring
11. Felsökning

S

Fara! - Läsigenom bruksanvisningen for att sänka risken für skador

Denna apparat kan anvandas av barn fran 8 Års älder som av personer med begränsade fysiska, sensoriska eller mentala formågor aller som saknar erfarenhet och kunskap, under forutsätting att de hälls under uppsikt eller har instruerats om söker användning av apparaten och Förstär vilka faror som kan uppsta. Barn fär inte leka med apparaten. Barn fär endast rengörø och unterhälla apparaten under uppsikt.

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnuksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

1. Sakerhetsanvisiningar

Fara!

Läs alla sakerhetsanvisingar och instrukti- oner. Forsummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstö, brand och/eller svara skador. Forvara alla sakerhetsanvisingar och instruktioner for framtiden.

Fara!

Pumpen ske anslutas till en stromforsorjning som skyddas av en jordfelsbrytare (RCD) med max. 30mA markstrom (enl.VDE 0100, del 702 och 738).

Pumpen ar inte avsedd for anvandning i simbassanger, plaskdammar av olica slag ell er andra vattendrag i vilka personer ell djur kan vistas medan apparaten ar i drift. Pumpen far inte tas i drift medan personer ell djur befinner sig i farozenen. Fraga din elinstallator!

Fara!

• Innan du tar pumpen i drift maste du lata en fackman kontrollera att, jordningen, nollningen, jordfelsbrytaren fungerar på avsett vis och motsvarar sakerhetsforeskrif

ternasomharutgetsvener-gibolaget.

Skydda elektriska stickkontakter mot vata.
- Vid risk für översvämningar mäste stickkontakterna placeras på en plats)där det inte finns risk for att de översvämmas.
Undvik tvunget att pumpa aggressiva vatskor somt abrasiva (notande) material.
Skydda pumpen mot frost.
Skydda pumpen mot torrkörning.
- Tilltag lampliga atgärder for att Förhindra att barnkommen at pumpen.
- Risk for att vatskan smutsasned om smorjmedel rinner ut.

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av pumpen (bild 1/2/3)

1. Universal-slanganslutting
2. Flottorbrytare
3. Skruv for hojdinstallning
4. Insugningsplatta
5. Handtag
6. Upphangningsogla
7. Backventil

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med värt servicecenter erer butiken dar du köpte Produkten inom fem dagar after att du köpte articeln. Tänk pa att du maste visa upp ett gittigt kvitto. Beakta även garantitat-bellen i serviceinformationen i slutet av bruksan-visingen.
- Oppna forpackningen och ta forsiktigt ut pro

S

dukten ur forpackningen.
Ta bort forpackningsmaterialiet somt forpacknings- och transportsakringar (om forhan-den).
- Kontrollera att leveransen ar komplett.
- Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
- Spara om möjlit på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell erer smädelar! Risk for att barn sväljer delar och kvävs!

• Klarvattenpump
  Universal-slangkoppling
  Original-bruksanvising
  Backventil

3. Ändamåsenlig användning

Pumpen som du har kocht ar avsedd for pumping av vatten vars max. temperatur uppgar till 35^ Denna pump far inte anvandas till andra vatskor. Detta galler sarskilt for motorbransle, rengoringsmedel aller andra kemiska producer! Innan pump tas i drift maste du informera dig om ev. sarskilda villkor galler for installationen. Om t ex stromavbrott, nedsmutsning ell en defekt packning kan leda till materiella skador, maste extra skyddsagder installeras. Dessa skyddsagder ar till exempl: Parallellett lopande pumpar pa en separat sakrad stromkrets, faktighetssensorer for frankoppling samt liknande sakerhetsanordninger. Kontakta tvunget en behorig VVS-installator om du ar osaker.

Pumpen kan anvandas inom alla omraden dar vatten maste pumpas, tex inom hushall, trdgard erler manga andra tillampingar. Pumpen far inte anvandas i simbassanger!

Om pumpen ska anvandas i vattendrag med naturlig, slammig botten bor pumpen placeras upphojt fran botten, tex pa tegelstenar.

Pumpen ar inte avseddd for kontinuerlig använding, tex som cirkulationspump i en damm. Detta skulle leda till en markant forbortning av pumpens avsedda livslangd aftersom pumpen inte har konstruerats for en kontinuerlig belastning.

Pumpen far endast anvandas till sitt avsedda anecdal. Anvandninger som stracker sig utover detta anvandningsomrade ar ej anecdalmalsenliga. For materialskador erller perskador som resulterar av sadan anvandning ansvarar anvandaren sjalv. Tillverkaren overtar inget ansvar.

Tänk på att väräprodukter endast fär användas till andamålsenigt syfte och inte har konstruerats for kommersiell, hantverksmässig eller industriell användning. Vi ger dārfor ingen garant om pumpen används inom kommersiella, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet.

Om smorjolja/smorjmedel lacker ut fi nns det risk for att vattnet fororenas.

4. Tekniska data

Natslutnng 230V\~50Hz
Effektbehov 430W
Max. capacitet 9000 l/h
Max. uppfordringshod 8m
Max. doppningsdjup 7 m
Max. vattentemperatur 35°C
Slanganslutting ca 47,8 mm (G 1½)yttergänga
Främande partiklar max. .. .Klarvatten
Sugohd min.1 mm
Kopplingspunktshöd: TILL max. ca 50 cm
Kopplingspunktshöd: FRÁN ............ min. ca 5 cm
Kapslingsklass IPX8

5. Färe användning

Innan du ansluter maskinen maste du overtyga dig om att uppgifterna pa typskylten stammer overens med natets data.

5.1 Installera pumpen

Pumpen kan installeras antigen
stationart med en fast rorledning
eller
stationär med en flexibel slangledning
Pumpen ske fasas med en lina i uphangningsoglan (bild 2/pos.6).
Den maximala kapaciteten kan endast uppnas med storsta mojiga ledningsdiameter. Om minde

slangar eller ledninger anslutskommen kapaciteten att reduceras. Om universal-slanganslutningen (bild 1/pos. 1) anvands, bör den kortas av till den aktuella anslutningen enigt beskrivningen i bild 3 saatt kapaciteten inte reduceras i onodan. Flexibla slangledninger ske fatestas vid universal-slanganslutningen med en slangklamma (medfoljer ej).

Backventilen (bild 3/pos.7) forhindrar att vattnet som fi nns i slangen rinner tillbaka nar pumpen slas ifran. Nar backventilen anvands reduceras den maximala kapaciteten.

Under drift ar det möglicht att vatten tranger ut ur avluftningsoppingen.

Kom ihag!

Vid installation maste man beakta att pumpen inte fär monteras fritt hungande i tryckledningen erller natkabeln. Pumpen skahängas upp i det harfor avsedda handtaget erller upphängningsoglan, erller stallas pa schaktets botten. For att garantera att pumpen fungerar pa avsett vis sca schaktets botten alltid vara fri fran slam och annan smuts. Om vattennivan ar for lag fi nns det risk for att slam som fi nns i schaktet nabbt torkar in och hindrar pumpen fran att starta. Av denna anledning ar det nodvändigt att pumpen kontrolleras regelbundet (gor provstart).

Schaktet dar pumpen befinner sig bor minst upppvismaatten 50× 50× 50 cm sa att fl ottorbrytaren kan rora sig fritt.

5.2 Ansluta till elnätet Faral!

Pumpen som du har kopt ar redan utrustad med en jordad stickkontakt. Pumpen ar avsedd for anslutting till ett jordat stickuttag med 230 V 50Hz .Overtyga dig om att stickuttaget har kopplats till en tilrackigt dimensionerad sakring (minst 6 A) och befi nner sig i intakt skick. Satt in stickkontakten i stickuttaget. Pumpen ar nu driftberedd.

6. Anvanda

Efter att duLastigenom installations- och bruk-sanvisningen noggrant kan du anvanda pumpen. Beakta nedanstaaende punkter.

• Kontrollera att pumpen har stälts sakert.
• Kontrollera att tryckledningen har monterats på foreskrivet satt.
• Kontrollera att den elektriska anslutningen uppgår till 230V 50Hz
• Kontrollera att den elektriska stickkontakten ar intakt.
  Se till att natanslutningen aldrig utsats for fukt aller vatten.
  Lat aldrig pumpen kora torrt.
• Dra ut stickkontakten ur stickutttaget om du vill stanga av pumpen.

Stalla in till-/frän-kopplingspunkten

Stall in till- resp. frankopplingspunkten steglost genom att skjuta pumpens hojdinstaillning i avsedd riktning. Forst maste skruven (bild 4,punkt 3)lossas.Stall in kopplingsdiff erensen universellt genom att forlanga aller forkorta fl ottorkabeln (bild 4).

• Flottörbrytaren maste vara placerad sa att kopplingshöjen: TILL och kopplingshöjen: FRAN kan uppnås lätt och utan mycket kraft. Kontrolera detta genom att ställa pumpen i en behällare med vatten. Lyft upp flottörbrytaren försktigt for hand och sänk den sedan igen. Du kan därmed kontrollera om pumpen slås till resp. ifràn.
  Se aven till att avstandet mellan flottorbrytarens huvud och kabelhällaren inte ar minde an 10~cm . Om avstandet ar alltfor litet ar det inte saker att flottorbrytarenkommen att fungera.
  När du ställer in flottörbrytaren mäste du se till att flottörbrytaren inte rör vid botten innan pumpen slås ifràn. Varning! Risk for att pumpen kör torrt.

Manuell drift

Flottörbtyreten mäste monteras enligt bild 1.
Detta innebär att pumpen ständigt ar i drift. I detta driftslag mäste pumpen ständigt hallas under uppsikt sa att den inte kor torr. Pumpen maste slas ifran (dra ut stickkontakten) nar tryckledningen inte langre avger nagot vatten.

Kom ihag!

For att pumpen ske kunna suga i manuell drift kravsettvattendjup ma minst 5 mm.

S

7. Byta ut natakabeln

Fara!

Om natkabeln tillenna produkt har skadats maste den bytas ut av tillverkaren, kundtjanst ell er av en annan person med liknande behorighet ettersom det annars fi nns risk for personskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

8.1 Rengora maskinen

• Hall skyddanordningarna, ventilationsoppingarna och motorkapan i sa damm- och smutsfritt skick som mojigt. Torka av maskinen med en ren duk aller blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningstilfalle.
• Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vatskor,trangler in i maskinens inre. Om vatten,trangler in i ett elverktyg hojs risiken fer elektriska slag.

8.2 Rengora skovelhjulet (bild 1/pos. 3)

Om avlagringarna i pumphuset ar alltfor omfattande maste husets undre del tas isar pa foljandesatt:

1. Lossa pa insugningsplatten fran huset.
2. Rengör skovelhjulet med klart vatten.
   Obs! Ställ inte pumpen på skovelhjulet. Stöttä inte heller pumpen mot skovelhjulet!
3. Montera samman i omvänd ordningsfoljd.

8.3 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

8.4 Reservdelsbeställning

Lamna foljande uppgifter vid beställning av reservdeler:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns paa www.isc-gmbh.info

9. Skrotting och atervinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till attinsamlingsstalle foratervinning. Produktien och dess tillbehor bestarav olica material som tex metaller och plaster.Defekta producerkfar inte kastas i hushallssoporna.Lamna in produkten til att insamlingsstallei din kommun for professionell avfallshantering.Horftermedin commun om du inte vet varnarmsta insamlingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara elverktyget i originalforpack-ningen.

11. Felsökning

Störninger Orsaker Åtgärder
Pumpen starter ej -	Nätspanning saknas - Flottörbrytare koplar inte in	- Kontrollera nätspanningen. - Flytta flottörbrytaren till ett högre länge
Pumpen matar inte -	Inloppssilen tilltäppt - Tryckslangen harvikts	- Rengör inloppssilen med vatten-stråle - Ràta ut slangen som harvikts
Pumpenkopplas inte ifràn	- lottörbrytaren kan inte sjunka - Ställ	pumpen rätt på schaktets bot- ten
Otilräckligkapacitet-	Inloppssilentilläppt - Reducerad prestanda pga. kraftigt smutsiga och notande föroreningar i vattnet	- Rengör inloppssilen - Rengör pumpen och byt ut slitage- delarna
Pumpenkopplas ifràn after kont tids drift	- Motorbrytaren koplar ifrám pum- pen pga. hög smutshall i vattnet - Vattentemperaturen für hög, motor- brytaren koplar ifrám	- Dra ut stickkontakten och rengör pumpen samt schaktet - Beakta maximal vattentemperatur 35°C!

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehaller elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning: Som ett alternatively till returning ar agaren av elustrustningen skydig att bidraga till andamalsenlig avfallshantering for det fall att urustrinstungen sca skrotas. After att den forbrukade urustrinstungen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdeler och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustrinstungen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Skovelhjul
Förbrukningsmaterial/förbrukningsdeler*
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten für stell erler var den defekt from början?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pà Telefon under servicenumret som anges nedan. Foljande punkter gäller for att du ska kunna góra ansprák pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellere tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tvä veckor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sādana arbeten inte at en ny garantitid bōjar gälla fürprodukten ell er for ev. reservdelar som har monterats in. Detta galler även vid hembesök.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vara garantitjanster eftersom de inte kan identieras. Om defekten i produits tacks av vara garantitjanster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och forbrunningsdeler som für delar som saknas hänvisar vi till begränsingarna i garantin enligt serviceinformationen som anges ienna bruksanvisning.
