Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 28)

A = Achting! Vor Inbetriebnahme Bedienungsanleitung lessen
B = Andere Personen fernhalten
C = Vorsicht, scharfe Zinkel, Finger und Fuß fernhalten. Sicherheitsstecker vor Instandhaltungs-, Einstell- und Reinigungserbeiten ziehen. Die Zinkel laufen nach dem der Motor abgeschelt ist nach.
D = Gehör- und Augenschutz tragen
E = Garantierer Schalleistungspegel
F = Achting! Vor Inbetriebnahme Bedienungsanleitung lessen
G = Nur Akkus mit gleichem Ladezustand verwenden

2. Gerätebeschreibung und Lieferumfang

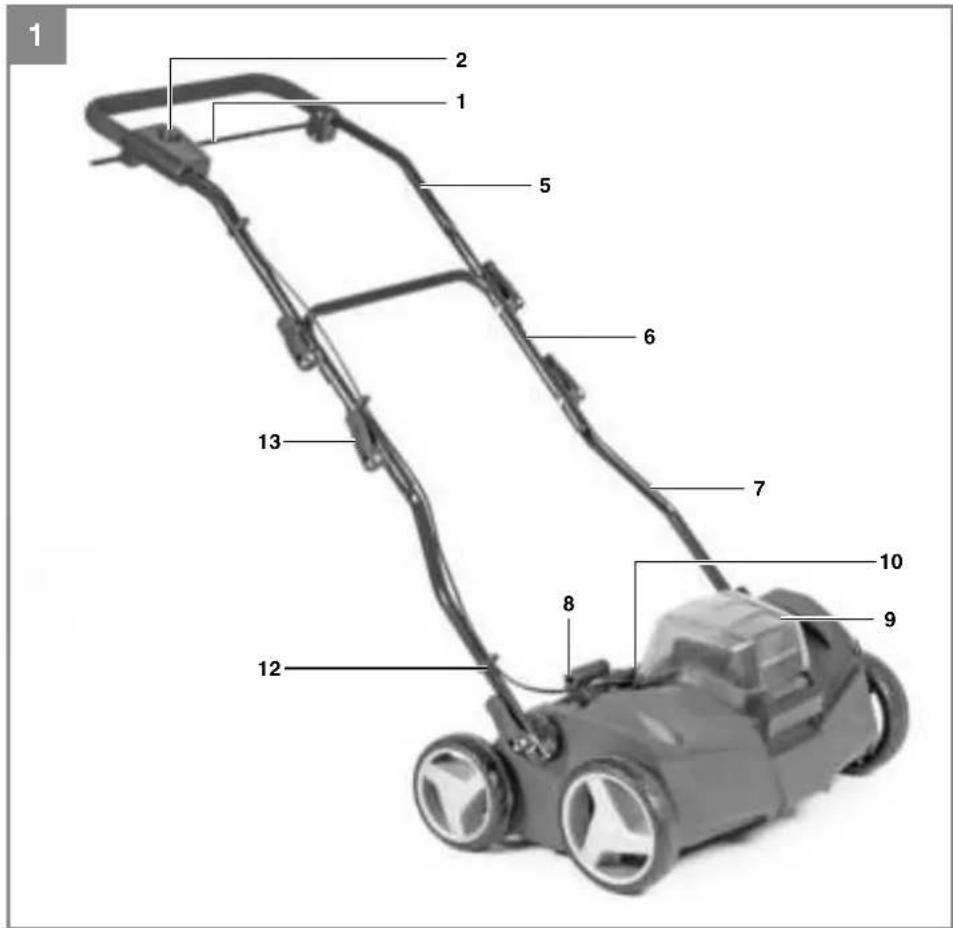

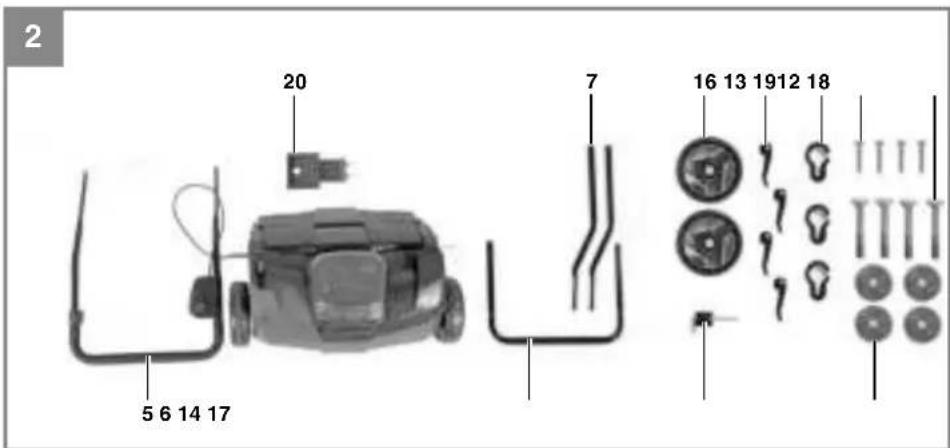

2.1 Gerätebeschreibung (Bild 1/2)

1.Ein/Aus-Schaltbugel
2. Einschalsperre
5. Oberer Schubbugel
6. Unterer Schubbugel
7. Schubbügelhalter
8. Tiefenverstellung
9. Akkudeckel
10. Auswurfklappe
12. Kabelbefestigungsklammern
13. Schnellspanner
14. Inbusschlüssel
16. Hinterrad
17. Unterlegscheibe
18. Schraube für Schnellspanner
19. Schraube für Hinterrad

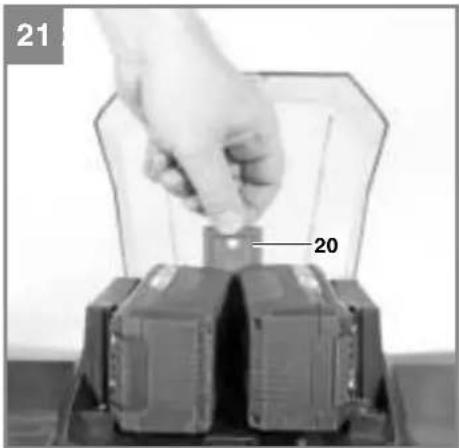

20. Sicherheitsstecker

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlleilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitshinweise
- Akku-Vertikutierer und Rasenlufter

D

3. Bestimmungsgemäß Verwendung

Das Gerät ist in seiner Grundausstattung als Vertikutierer für die private Benutzung im Haus- und Hobbygarten geeignet. Mit der Vertikutierwalze werden Moos und Unkraut mitsamt den Wurzeln aus dem Boden gerissen und der Boden aufgelockert. Dadurch kann der Rasen Nährstoff en better aufnehmen und wird gesaubert. Wir empfehlen, den Rasen im Frühling (April) und Herbst (Oktober) zu vertikutieren.

Mit der optionalerhältnichen Lüfterwalze (Art.Nr. 3405571) kann das Gerät mit weniger Handgrifen zu einem Rasenlufter umgebaut werden.

Mit der Lüfterwalze wird die Oberfläche des Rasens angekratzt, dadurch kann Wasser better abflieBen und die Sauerstoffaufnahme wird erleichtert. Lüften Sie je nach Bedarf während der gesamten Wachstumsperiode.

Als Vertikutierer für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras- oder Rasenflächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Die Einhaltung der vom Hersteller beigeführten Gebrauchsanweisung ist Voraussetzung fur den ordnungsgemäßen Gebrauch des Vertikutieres. Die Gebrauchsanweisung enthalt auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Warning! Wegen körperlicher Gefährung des Benutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Astund Heckenabschnitten. Ferner darf der Vertikutierer nicht verwendet werden als Motorhackle und zum Einebren von Bodenerhebungen, wie z.B. Maulwurfshügel.

Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei dann, diese sind vom Hersteller ausdrücklich zugelassen.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Leerlaufdrehzahl: 3300/min

Schutzklasse:

Spannung: 36 V d. c.

Arbeitsbrite: 35cm

Anzahl der Messer: 16 Stück

Tiefenverstellung: -3/3/6/9 mm

Schaldruckpegel L_BA .. 74,4 dB(A)

Unsicherheit K 3 dB(A)

Schalleistungspegel LwA: 82,3 dB(A)

Schalleistungspegel garantiert LwA 86 dB(A)

Unsicherheit K: 3,67 dB(A)

Vibration am Holm max.: 5,031 m/s

Unsicherheit K. 1,5 m/s²

Schutzart: IPX1

Gewicht. 10kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend den Normen EN ISO 3744, EN ISO 11201, ISO 11094 und EN ISO 20643 ermittelt.

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert undarf nur mit den Li-Ion Akkus der Power-X-Change Serie verwendet werden!

Power-X-Change

18V,1,5Ah,5Li-lon Zellen
18 V, 3.0 Ah, 10 Li-Ion Zellen
18 V, 5,2 Ah, 10 Li-Ion Zellen

D

Die Li-Ion Akkus der Power-X-Change Serie)dürfen nur mit dem Power-X-Charger geladen werden.

Ladegerät Power-X-Charger

Eingangsspannung: 200-250 V ~ 50-60 Hz

Ausgangsspannung: 21 V d. c.

Ausgangsstrom: 3.0 A

Schutzklasse:

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschäftsmäß bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
2. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Vorsicht! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät gefeliefert undarf nur mit den Li-Ion Akkus der Power-X-Change Serie verwendet werden!

Power-X-Change

18V,1,5Ah,5Li-lIonZellen
18 V, 3.0 Ah, 10 Li-Ion Zellen
18 V, 5,2 Ah, 10 Li-Ion Zellen

Die Li-Ion Akkus der Power-X-Change Serie)dürfen nur mit dem Power-X-Charger geladen werden.

Warning!

Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsrarbeiten am Gerät vornehmen.

Der Vertikutierer ist bei Auslieferung demontiert. Der komplette Schubbugel sowie die Hinterräder müssen vor dem Gebrauch des Vertikutierers montiert werden.

Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich an den Bildern, damit der Zusammenbau für Sie einfach wird.

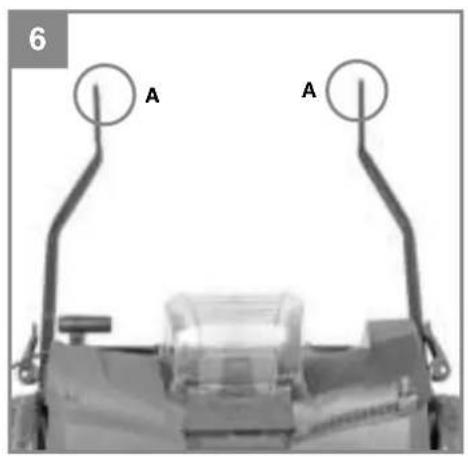

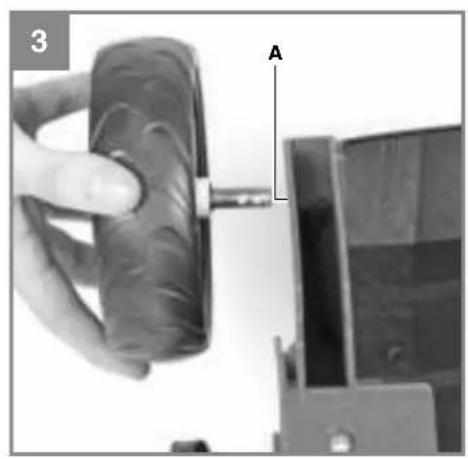

Montage der Hinterräder (siehe Bild 3 und Bild 4)

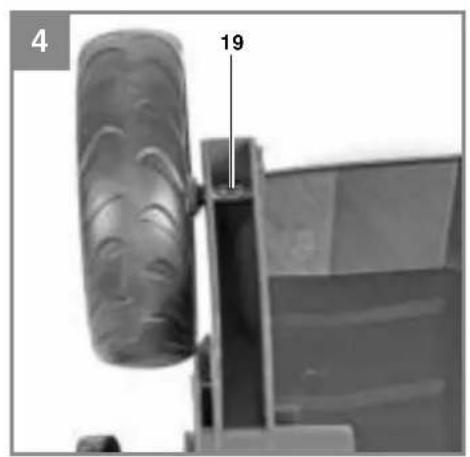

• Schiebern Sie die Achse der Hinterträder in die darauf vorgesehenen Aussparungen (Abb. 3/Pos.A)
  Befestigen Sie die Rader mittels der mitgelie-ferten Schrauben. (Abb.4/Pos.19)

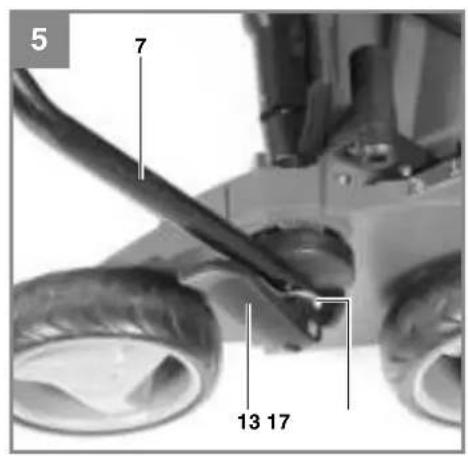

Montage der Schubbügelhalter (siehe Bilder 5 und 6)

Entfernen Sie die Schnellspannhebel (Abb. 5/Pos.13) und die Unterlegscheibe (Abb.5/Pos. 17
Schubbügelhalter (Abb. 5/Pos. 7) auf die Befestigungsschraube schieren. Achten Siedarauf, dass die Wölbung des Rohres (Abb. 6/Pos. A) auf der AuBenseite ist.
- Zeit die Unterlegscheibe wieder anbringen und mit dem Schnellspannhebel festziehen. Bei beiden Schubbügelhaltern muss derselbe Neigungswinkel eingestellt werden!

D

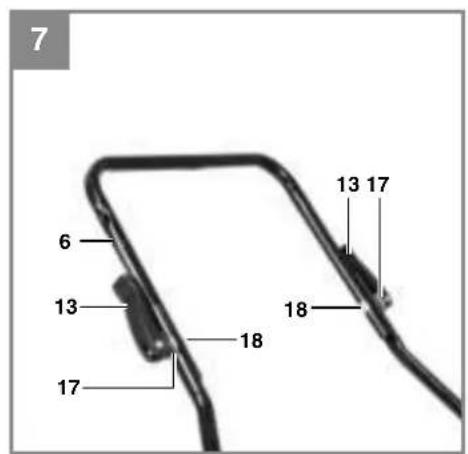

Montage des unteren Schubbugels (siehe Bild 7)

DerunterSchubbugel(Abb.7/Pos.6)muss über die Schubbugelhalter geschoben werden.
Mit den beiliegenden Schrauben (Abb. 7/Pos. 18), den Unterlegscheiben (Abb. 7/Pos. 17) und den Schnellspannhebin (Abb. 7/Pos. 13) die Rohre miteinander verbinden.

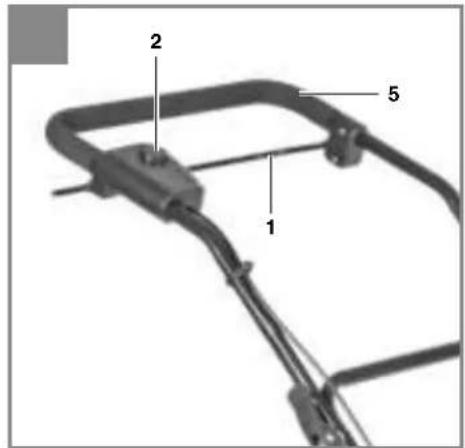

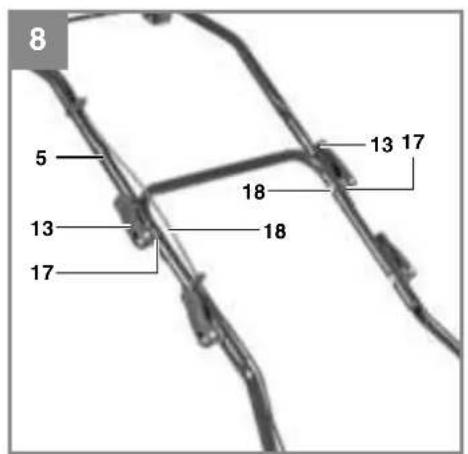

Montage des oberen Schubbugels (siehe Bild 8 bis Bild 10)

• Im oberen Schubbügel (Abb. 8/Pos. 5) befinden sich untereinander 2 Löscher die eine zusätzliche Höhenanpassung des Schubbügels ermögen.
• Oberen Schubbugel (Abb. 8/Pos. 5) so positionieren, dass die LÖcher des oberen Schubbugels mit den LÖchern des unteren Schubbugels übereinstimmen.
  Mit den beiliegenden Schrauben (Abb. 8/Pos. 18), den Unterlegscheiben (Abb. 8/Pos. 17) und den Schnellspannhebin (Abb. 8/Pos. 13) die Rohre miteinander verbinden.

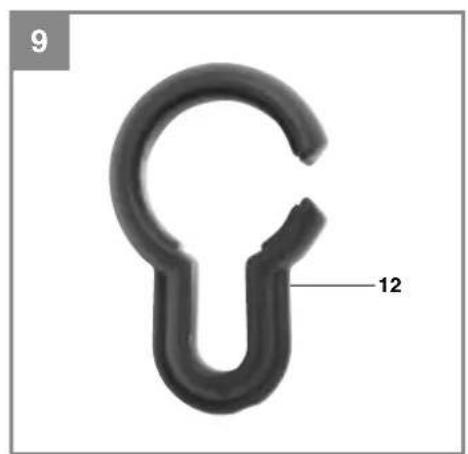

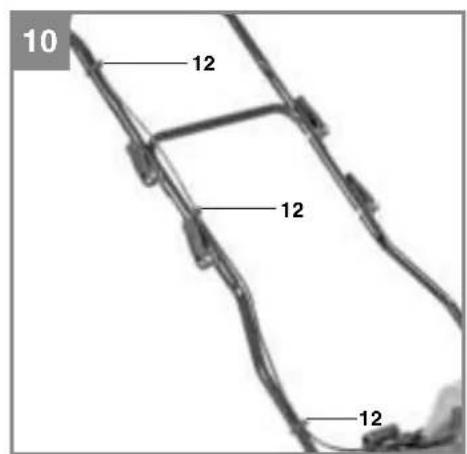

  Mit beiliegenden Kabelhaltern (Abb. 9/Pos. 12) das Kabel an den Rohren der Schubbügel befestigen, so dass das Öffnen und Schlieben der Auswurfklappe gewährleistet ist (Bild 10/Pos. 12).

Bitte achten Sie darauf, dass sich die Auswurfsklappeleitung offen und schlieben laßst!

Montage des optionalen Fangkorbes (siehe Bilder 11-14)

Das Gerat ist in seiner Grundausstattung ohne Fangkorb. Dieser ist separat erhältlich (Art.-Nr. 3405576).

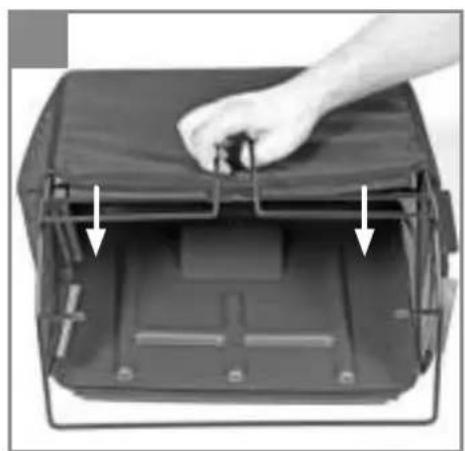

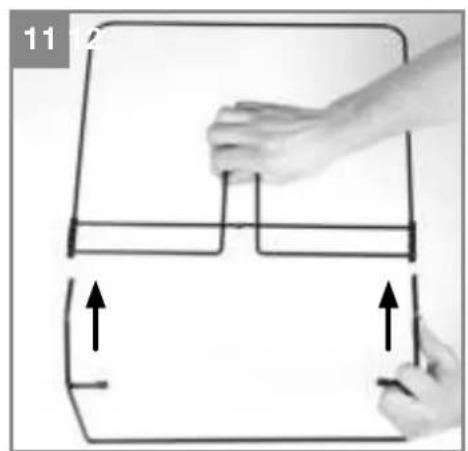

Die beiden Gestellteile ineinander schiben (Abb. 11)
Den Fangkorb über das Metallgestellziehen (Abb.12)

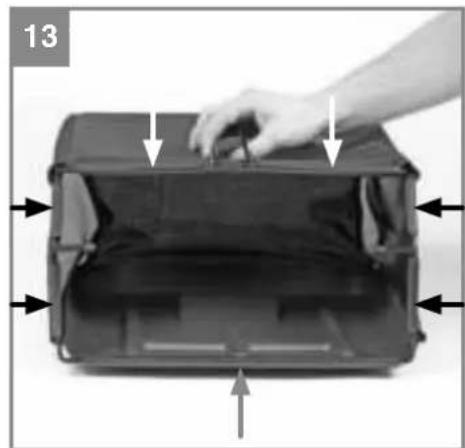

Die Gummilaschen über das Metallgestell stulpen (Abb. 13)

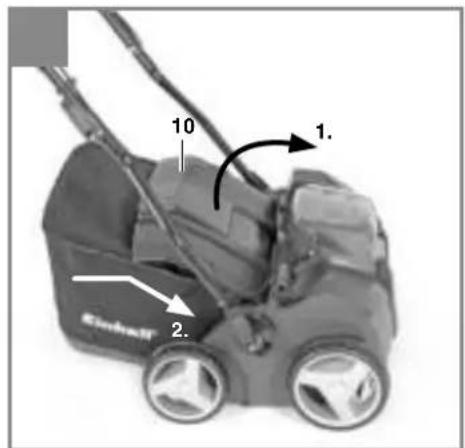

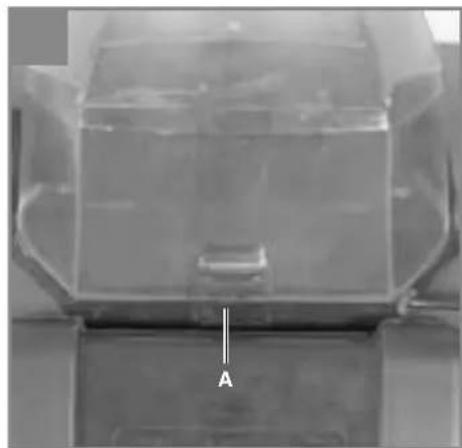

Um den Fangkorb am Vertikutierer einzahngen mussen Sie die Auswurfklappe (Abb. 14/Pos.10) mit einer Hand anheiten und den Fangsack mit der anderen Hand am Handgriff gehmen und von oben einhagen (Abb.14).

Gefahr!

Zum Einhängen des Fangkorbes muss der Motor abgeschaltet sein und die Messerwalzearf sich nicht drehen!

Einstellung der Holmhöhe (siehe Bild 15)

Lösen Sie auf beiden Seiten des Vertikutierers die Schnellspannhebel (Abb. 15/Pos. 13). Die Holmhöhe darf während des Arbeitens auf Position 1 oder 2 (Abb. 15) eingestellt werden. Ziehen Sie die Schnellspannhebel wieder fest. Auf beiden Seiten muss der gleiche Neigungswinkel eingestellt werden.

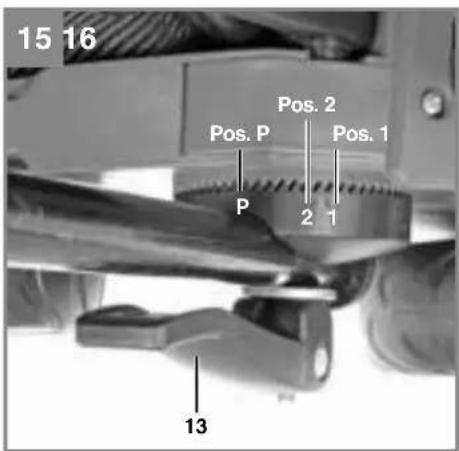

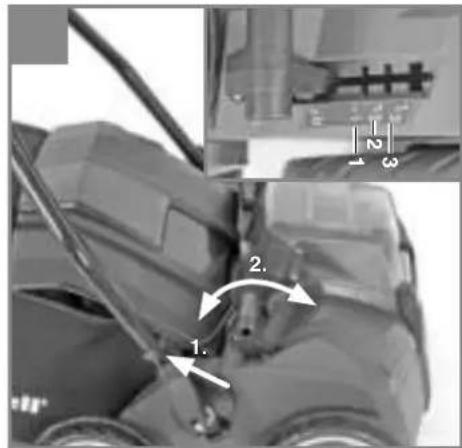

Einstellung der Vertikutiertiefe (siehe Bild 16)

Die Vertikutiertiefe wird mit dem Verstellmechanismus eingestellt. Hierzu den Hebel in Pfeilrichtungziehen (siehe Ab. 16) und auf die gewünschte Stellung (0 / 1 / 2 / 3) bringen. Achten Sie auf korrektes Einrasten des Hebels!

0 = Fahr- / oder Transportstellung - 3mm

1 = Vertikutiertiefe 3 mm
2 = Vertikutiertiefe 6 mm
3 = Vertikutiertiefe 9 mm

Laden des Akkus (Bild 17/19)

Das Gerät wird ohne Akkus und ohne Ladegerät gefeliefert!

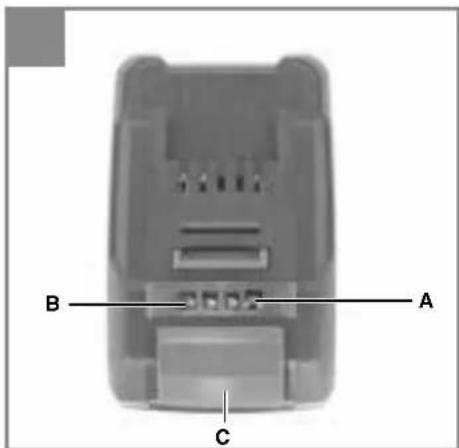

1. Akku-Pack aus dem Gerätnehmen. Dazu die Rasttaste (Abb. 19/Pos. C) drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (22) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Stecken Sie den Akku (21) auf das Ladegerät (22).
4. Unter Punkt „Anzeige Ladegerät" fänden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwarten. Dies ist jeder normal.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte,

ob an der Steckdose die Netzspannung vorhanden ist
ob ein einwandfrei Kontokt an den Lade-kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

dasLadegerat
und den Akku-Pack an unseren Kundendienst zu senden.

D

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

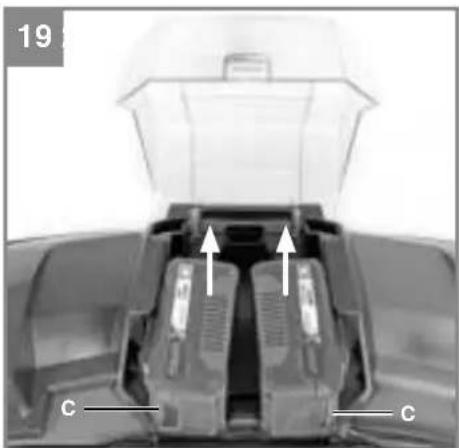

Montage des Akkus (Bild 18-19)

Öff nen Sie den Akkudeckel. Dazu wie in Bild 18 gezeigt die Entriegelung (A) drücken und den Deckel hochklappen. Dann die beiden Akkus wie in Abb. 19 gezeigt in die Aufnahmen stecken und nach vorne schieben bis die Akkus hörbar einrasten.

Hinweis!

Verwenden Sie nur Akkus mit gleichem Füllstand, kombinieren Sie nie volle und halbvolle Akkus miteinander. Laden Sie immer bereits Akkus gleichzeitig auf.

Der Akku mit schwacherem Ladezustand bestimmte die Laufzeit des Gerätes. Vor Betrieb mussen immer bereits Akkus vollgeladen werden. Schlieben Sie den Akkudeckel durch Zuklappen des Deckels und achten Sie auf korrektes Einrasten.

Akku-Kapazitätsanzeige (Bild 20)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (Bild 20/Pos. A). Die Akku-Kapazitätsanzeige (Bild 20/Pos. B) signalisiert ihren den Ladezustand des Akkus anhand von 3 LEDs.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LEDs blinken:

Der Akku wurde tiefentlagen und ist defekt. Ein defekter Akkuarf nicht mehr verwendet und geladen werden!

6. Bedienung

Vorsicht!

Der Vertikutierer ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zu verhindern. Unmittelbar vor Inbetriebnahme des Vertikutierers den Sicherheitsstecker (Abb. 21 / Pos. 20) einsetzen und bei jeder Unterbrechung oder Beendigung der Arbeit den Sicherheitsstecker wieder entfern.

Um ein ungewolltes Einsatzalten des Vertikutierers zu verhindern, ist der Schubbugel (Abb. 22/Pos.5) mit einer Einsatzspierre (Abb.22/Pos. 2) ausgestattet, welche gedruckt werden muss, bevor der Schalthebel (Abb.22/Pos.1) gedruckt werden kann. Die Startzeit des Gerätes kann einige Sekunden betragen. Wir der Schalthebel losgelassen schaltet sich der Vertikutierer ab. Führn Sie diesen Vorgang eine Male durch, damit Sie bisher sind, dass Ihr Gerät korrekt Funktioniert. Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungserarbeiten am Gerät vornehmen. Vergewissem Si es sich, dass sich die Messerwalze nicht dreht.

Gefahr!

Öff nen Sie die Auswurfklappe nie, wenn der Motor noch lauft. Die umlaufende Messerwalze kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zug federin in die „Zu“-Position zurückgeklappt! Der durch die Führungsholme gegebene Sicherheitsstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Vertikutieren und Fahrtrichtungsänderungen an Boschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griff gen Sohlen und lange Hosen. Vertikutieren Sie immer quer zum Hang. Höhe über 15 Grad Schräge dürfen mit dem Vertikutierer aus Sicherheitsgründen nicht vertikutiert werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Vertikutierers, Stolpergefahr!

Hinweise zum richtig Vertikutieren

Beim Vertikutieren wird eine überlappende Arbeitsweise empfohlen.

Zur Erzielung eines sauberen Vertikutierbildes den Vertikutierer in möglichst geraden Bahnen

D

fuhren. Dabei sollenen sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben.

Sollten Sie den optional erhältlichen Fangsack verwenden, so muss dieser entleert werden, sobald während des Vertikutierens Grasreste liegen bleiben.

Gefahr! Vor dem Abnehmen des Fangsackes den Motor abschalten und den Stillstand der Messerwalze abwarten!

Zum Aushängen des Fangsackes, Auswurfklappe mit einer Hand anheben, und mit der anderen Hand Fangsack entnehmer!

Wie oft vertikutiert werden soll, hangt grundsatzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Vertikutierergehauses sauber halten und Erd- und Grasab-lagerungen unbedingt entfern. Ablagerungen erschweren den Startvorgung und beeinträchtigen die Vertikutierqualität. An Hangen ist die Vertikutierbahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Messerwalze durch-geführt werden, Motor abstellen.

Gefahr!

Die Messerwalze dreht nach dem Ausschalten des Motors noch eineugekunden weiter. Versuchen Sie nie, die Messerwalze zu stoppen. Falls die in Bewegung befandte Messerwalze auf einen Gegenstand schląg, den Vertikutierer abschalten und warten bis die Messerwalze vollkommen still staat. Kontrollieren Sie anschließlich den Zustand der Messerwalze. Falls diese beschädigt ist muss sie ausgewechselt werden (siehe 7.4).

Hinweise zum richtigen Lüften mit der optionalerhaltlichen Lüfterwalze.

Beim Lüften ist die Arbeitsweise der des Vertikutierens identisch.

Beachten Sie deshalb die vorstehenden Arbeits- und Sicherheitschinweise.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie immer den Sicherheitsstecker bevor Sie Einstellungen, Reparatur-, Wartungs- oder Reinigungsrarbeiten am Gerät vornehmen. Vergewissem Sie sich, dass sich die Messerwalze nicht dreht.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

• Eine abgenutzte oder beschädigte Messerwalze sollen man vom autorisierten Fachmann austauschen halten (siehe Adresse auf der Garantieurkunde).
  Sorgen Sie dazu, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicheren arbeiten konnen.
  Lagern Sie ihren Vertikutierer in einem trockenen Raum.
  Fur eine large Lebensdauer sollen alle Schraubteile sowie die Rader und Achsen gereinigt und anschließend geot werden.
  Die regelmäßige Pflege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leistungsfähigkeit, sondern tragt auch zu einem sorgfälligen und einfachen Vertikutieren Ihres Rasens bei.
  Zum Saisonende führen Sie eine allgemeine Kontrolle des Vertikutierers durch und entfernen alle angesammelten Rückstände. Vor jeder Saisonstart den Zustand des Vertikutierers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstlei (siehe Adresse auf der Garantieurkunde).

D

Zurplatzsparen den Lagerung besitzt der Schubügel eine P-Stellung (Abb. 15). Um in diese Position zu gelangen ist es nötig die Schnell-spannhebel ca. 3 Umdrehungen zu losen, da für die Parkposition eine erhöhte Arretierung vorgehen ist. In dieser Stellung kann der Vertikutiererplatzsparend in eine Ecke geschoben werden (Abb. 23).

Achten Sie beim Zurücksetzen in die Arbeitsposition darauf, den Schnellspannhebel wieder um die 3 Umdrehungen fester zuziehen!

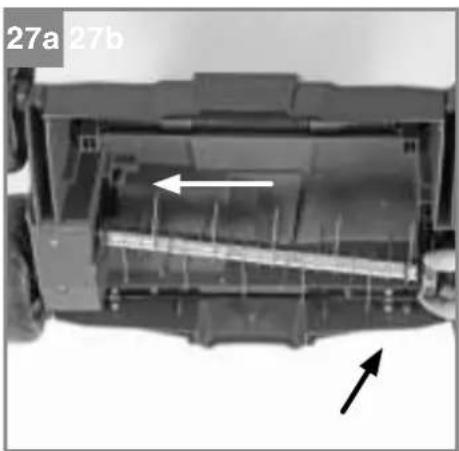

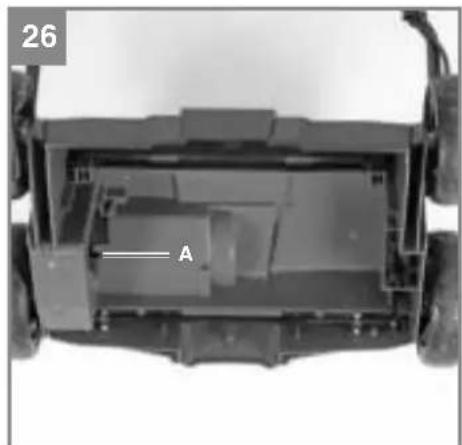

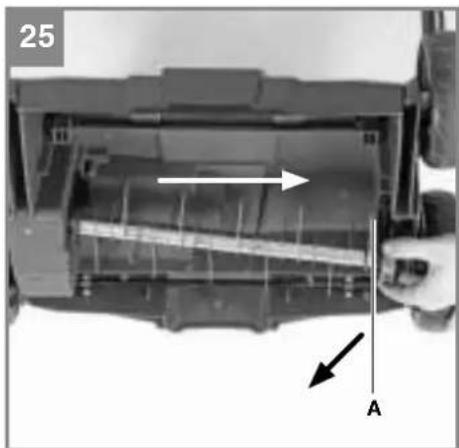

7.3 Wechseln der Walze (siehe Bild 24-27)

Unbedingt Handschuheragen!

Verwenden Sie nur originale Walzen, da andernfalls Funktionen und Sicherheit unter Umständen nicht gewährleistet sind.

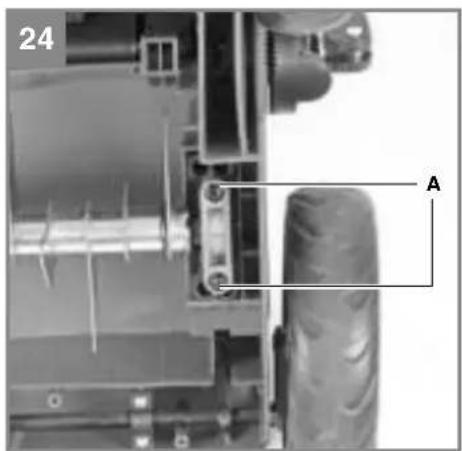

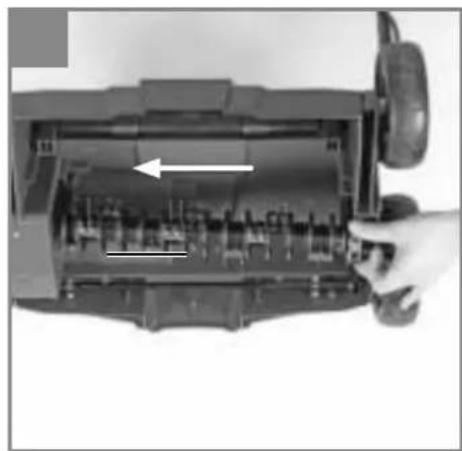

Zum Wechseln der Vertikutiererwalze bzw. der optional erhältlichen Lüfterwalze (Abb. 27b, Art.-Nr.: 34.055.71) gehen Sie wie folgt vor: Entfernen Sie die beiden Inbusschrauben (Abb. 24/Pos. A). Heben Sie die Walze an thisem Ende an undziehen Sie sie in Pfeilrichtung hersaus (Abb. 25). Schieben Sie die neue Walze in Pfeilrichtung (Abb. 27a/27b) auf den Antriebsvierkant (Abb. 26/Pos. A) und drucken Sie die danach in die Halterung (Abb. 27a). Mit den beiden Inbusschrauben (Abb. 24/Pos. A) wird die Walze wieder befestigt.

Fetten Sie den Antriebsvierkant von Zeit zu Zeit um ein leichtes Wechseln der Walzen sicherrzustellen.

Bei umgungstiger Stellung der Messerwalze kann das auBere Messer (Abb. 25/Pos. A) durch das Gehause blockiert werden.Drehen Sie in thisem Fall die Walze um eine halbe Umdrehung weiter!

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes

Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info finden Sie unter www.isc-gmbh.info

Ersatzmesserwalze Art.-Nr.: 34.055.81

8. Lagerung und Transport

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager-temperatur liegt zwischen 5 °C und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.

Transport

Schalten Sie das Gerät aus undziehen Sie den Sicherheitsstecker bevor Sie theses transportieren.
- Bringen Sie, falls vorhanden, Transportschutzvorrichtungen an.
Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
- Sichern Sie das Gerät gegen Verrutschen und Kippen.

9. Entsorgung und Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zrückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.		Aufgeladen und einsatzbereit. (Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 3,0 Ah Akku: 60 min) (Ladedauer 5,2 Ah Akku: 130 min) Danach wird auf eine Schonladung umgeschaltet bis zur vollständigen Ladung. (Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min) (Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min) (Ladedauer insgesamt 5,2 Ah Akku: ca. 140 min) Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lad-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befinfdet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr als 1h. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung eines erschöften Akkus wurde fortgesetzt (Tiefentladung) - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

11. Fehlersuchplan

Störung Mögliche Ursache Behebung
Motor lauft nicht an a)	Innere Anschlüsse gelöst b)	a)durchKundendienstwerkstatt b)
	Einschalsperre defect c)	durch Kundendienstwerkstatt c)
	Vertikutierergehäuse ver-stopft d)	eventuell Vertikutierertiefealandern; Gehäuse reinigen, damit die Mes-serwalze frei lauft d)
	Sicherheitsstecker nicht einge- steckt e)	Sicherheitsstecker einstecken (s. 6.) e) Akku entfern, neu einstecken (s. 5.)
Motorleistunglasst nach	a) Zu harter Boden b)	a)Vertikutiertiefekorrigieren b)
	Vertikutierergehäuse verstopft c)	Gehäuse reinigen c)
	Messer stark abgenutzt	Messer auswechseln
UnsauberVertiku-tiert	a) Messerabgenutzt b)	a) Messer auswechseln b)
	Falsche Vertikutiertiefe	Vertikutiertiefe korrigieren
Motor lauft, Messer-walze dreht sich nicht	a) Zahnriemen gerissen	a) durch Kundendienstwerkstatt

Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschlätt!

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeaff orderrung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäß oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleiße*Keilriemen, Walze, Akku
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihn vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Si, dass oursere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind: - Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Gerats an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

4. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) besteht sind.

5. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführten sind.

6. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

7. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zuruck.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch deutsche Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschlei-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführten. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfügbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte ammelden
Garantieverlägerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Danger!

4. Technische gegevens

Nullastoerental: 3300/min

Beschermklasse: III

Spanning: 36 V DC

Werkbreedte: 35 cm

Beschermklasse: IPX1

Gewicht 10 kg

Gevaar!

Geluid en trilling

Beschermklasse: II/回

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Akku-Vertikutierer und Rasenlufter GE-SC 35 Li (Einhell)

□87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

□2006/95/EC

2006/28/EC

2004/108/EC

2004/22/EC

1999/5/EC

□97/23/EC

Landau/Isar, den 29.07.2015

Gao/Product-ManagementWeichselgartner/General-Manager

First CE:15

Art-No.:34.206.50 I-No.:11015
