BEDIENUNGSANLEITUNG 2961 NOVY

DE - Belgien Montage- und Bedienungsanleitung p. 26
Deutschland
Österreich
Schweiz

Controller of de warmhoudlade nicht

Informationen zur Sicherheit 27

Sicherheitshinweise 28

Sachgemäß Gebrauch 29

Gerätebeschreibung 30

Hauptkomponenten 30
Vorinformationen 30

Bedienung 31

Vor dem ersten Gebrauch 31
Bedienelemente 31
Bedienprinzip 32
Aufheizzeiten 32

Reinigung und Pflege 34

Stirnseite und Bedienblende 34
Innenraum 34
Antirutschaufage 34

Was ist im Falle einer Funktionstörung zu tun? 35
Hinweise zum Umweltschutz 36
Installansanleitung 37

Vor der Installation 37
Einbau 37
Elektranschluss 37

Einbau 74

Kombinationsmöglichkeiten 74

Sehr geehrter Kunde:

Danke dass Sie sich für diese NOVY Gerät entschieden haben.

Wir bitten Sie die Gebrauchsanweisung sorgfältig durch zulesen, dass Ihnen so die Handhabung des Gerätes erleichtert.

BEWAHREN SIE DIE DIE UTERLAGEN DIESES PRODUKTES FÜR EVENTUELLE NACHFRAGEN AUF.

Bewahren Sie die Gebrauchsanweisung griffbereit auf. Leihen Sie das Gerät immer mit der Gebrauchsanweisung aus.

Die Gebrauchsanweisung ist auch auf unserer Homepage Verfügbar www.novy.be

Informationen zur Sicherheit

Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäß Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind.

Sicherheit von Kindern und gefährdeten Erwachsenen

WARNING!

Erstickungs-, Verletzungs- und dauerhafte Unfähigkeitsgefahr:

• Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, Wahrnehmungs- oder geistigen Fähigkeiten bzw. fehlender Erfahrung verwendet werden, sofern sie darauf beaufsichtigt werden oder über die sichere Verwendung des Geräts unterrichtet wurden und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät speiten.
• Kinder dürfen das Gerät nicht reinigen oder warten, wenn sie darauf nicht beaufsichtigt werden.

Warnings zur allgemeinen Sicherheit

Während der Installation folgen Sie die Anweisungen die getrennt gefelert wurden.

• Nur qualifiziertes Personal darf das Gerät installieren und ersetzen Sie das Kabel ersetzen.

WARNING!

• Dieses Gerät und seine Teile werden bei Gebrauch heißt. Achten Sie darauf, die bereits Teile nicht zu berühren. Halten Sie Kinder unter acht Jahren von dem Gerät fern, es sei dess, diese werden damit ständig beaufsichtigt.
• Der Ofen wird bei Gebrauch besteht. Halten Sie während des Backens oder Bratens Kinder in sicheren Abstand von dem Ofen.
• Fassen Sie die Elemente im Inneren erst an, nachdem der Ofen abgekühlt ist
• Verwenden Sie keine Scheuermittel oder scharfe Metalschaber zum Reinigen des Türglases, da diese die Oberfläche zerkratzen und somit zum Zersplittern des Glases führen können.
• Aus Gründen der elektrischen Sicherheit darf das Gerät nicht mit Hochdruckreinigern oder Dampfreinigern gereinigt werden.
• Wenn das Anschlusskabel beschädigt ist, kann these nur vom Hersteller, seinem Servicepartner oder einer anderen qualifizierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern.
• Wenn Sie einen festen Anschluss herstellen möchten, achten Sie darauf, dass ein allpoliger Schalter mit einer Kontaktöffnung von mindestens 3mm in der Zufahrleitung installiert wird

Sicherheitshinweise

! ACHTUNG!

Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denendes Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall Fragen Sie ihren Elektroinstalleur.

! ACHTUNG!

Wird der Stecker von der Netzanschlussleitung enternt, muss das Gerät von einer Elektrofachkraft eingebaut und angeschlossen werden. Beauftragen Sieitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der ortlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhalt. Der Hersteller kann nicht fur Schaden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.

! ACHTUNG!

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Hersteller kann nicht für Schaden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleiterverbindung verursacht werden (z. B. elektrischer Schlag).

! ACHTUNG!

Benutzen Sie das Gerät nur im eingebauten Zustand. Nur so ist sichergestellt, dass Sie nicht mit Strom führenden Teilen in Berührung kommt.

! ACHTUNG!

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsfuhrender Teile sowie Verändern des elektrischen und mechanischen Aufbau gefährden Sie und führen möglicherweise zu Funktionstörungen des Gerätes.

! ACHTUNG!

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführren. Durch unsachgemäß Installations- und Wartungsarbeiten oder Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

! ACHTUNG!

Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schaden kein Garantieanspruch mehr.

! ACHTUNG!

Bei Installations- und Reparaturarbeitem muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

• die Sicherungen der Hausinstallation ausgeschelt sind; die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen

Sachgemäßer Gebrauch

• Dieses Gerät entspricht den vorgeschriebenen Sicherheits-bestimmungen. Ein unsach-gemäßer Gebrauch kann jeder zu Schaden an Personen und Sachen führen.
  品 Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schaden an Ihr hem Gerät.
  Das Gerät kann im Innenaum je nach gewähler Temperatur und Benutzungsdauer bis zu ca. 80^ heißt werden. Verwenden Sie zum Herausnehmen des erwärnten Geschirrs bei Bedarf Topfhand-schuhe.
• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirr-schublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25kg.
  Bewahren Sie keine Kunststoff-behalter oder brennbare Gegenstände im Gerat auf. Beim Einsatz konnen sie schmelzen oder sich entzünden. Brandgefahr!

Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperatumentwicklung konnen leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.
- Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.
- Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführrendene elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

DE

Gerätebeschreibung

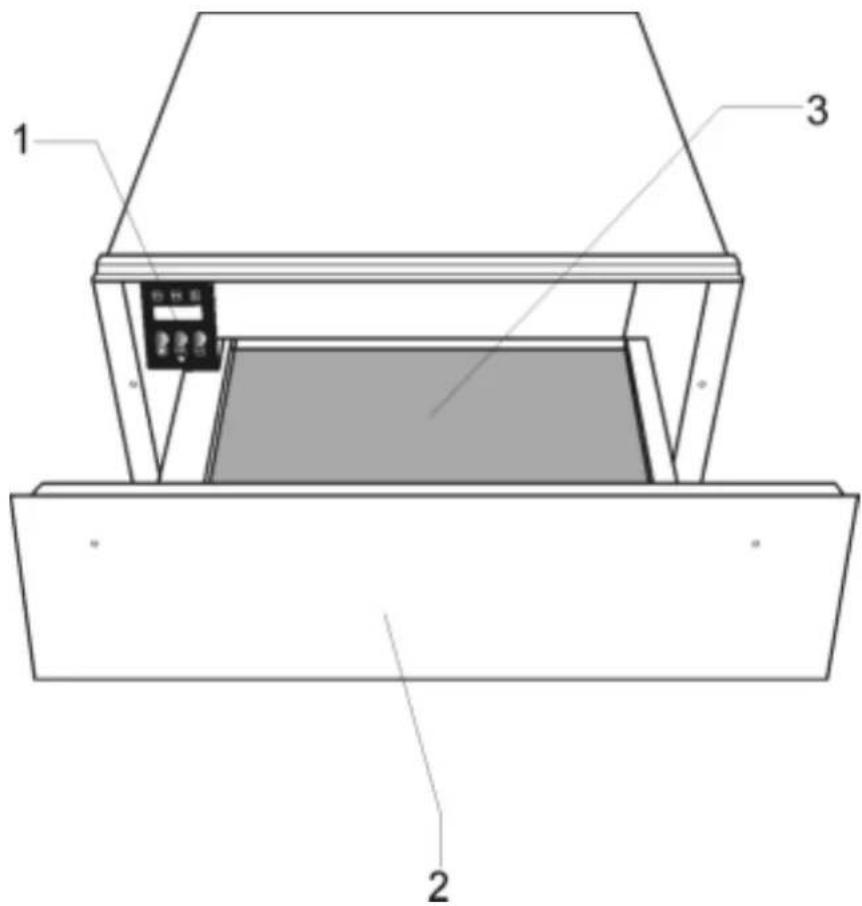

Hauptkomponenten

1. Bedienblende

2. Antirutschauflage

3. "Push-push" Schublade

Vorinformationen

Dieses Gerät verfügt über ein Heißluftsystem. Ein Geblase verteil die Wärme des Heizkörpers optimal in der Schublade.

Das Thermostat erhögt die Bestimmung und Überwachung der gewünschten Geschirrtemperatur.

Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwartmt.

Ein Schutzgitter verhindert die Berührung mit Heizkörper und Geblase.

Der Boden der Geschirrschublade ist mit einer Antirutschauflage ausgelegt, die das Verrutschen des Geschirrs beim Offnen und Schlieben der Schublade verhindert.

Bedienung

Vor dem ersten Gebrauch

Vor dem ersten Benutzten sollen Sie wie folgt vorgehen:

Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend, entsprechend die Hinweise „Reinigung und Pflege".
Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu die Temperatur auf Maximum.

Sorgen Sie damit für eine gute Belüftung der Küche.
Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

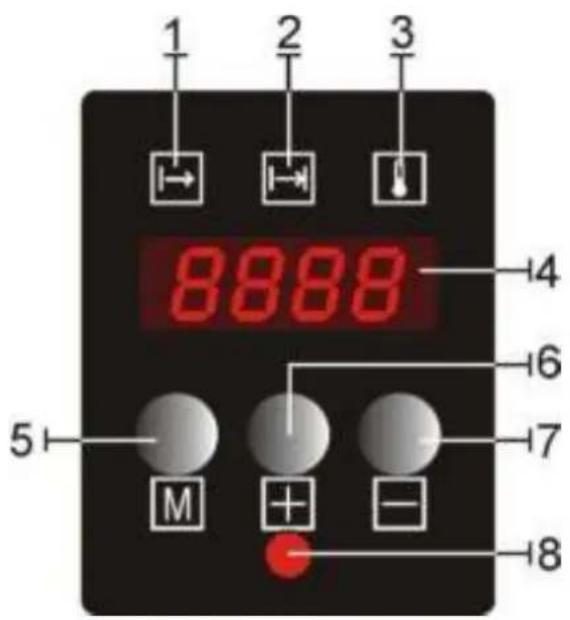

Bedienelemente

1. Anzeige Verzögerter Start
2. Timeranzeige
3. Temperaturanzeige
4. Anzeige
5. Funktion / ON Taste
6. "Taste (Erhöhen)
7. "Taste (Reduzieren) / OFF Taste
8. Betriebsanzeige

Bedienung

Bedienprinzip

Stand-by-Modus

In this Modus ist das Gerät vollig abgeschaltet und weder Licht noch Anzeige leuchten.

Normalbetrieb

In this Modus erzeugt das Gerät Wärme. Die restliche Betriebsdauer und die eingestellte Zeit werden im Wechsel alle 2 Sekunden in der Anzeige angezeigt. Die Timer- und die Temperaturanzeige leuchten abwechselnd alle 2 Sekunden, in Abstimmung mit der Anzeige. Die Betriebsanzeige leuchtet permanent bis der Timer auf Null stehen.

Um den Normalbetrieb einzustellen, gehen Sie wie folgt vor:

1. Drücken Sie die „M“-Taste ein oder mehrere Male bis die Timer-anzeige zu blinken beginnnt.
2. Drücken Sie die v + ^+ - oder v - ^+ - -Taste,um die gewünschte Betriebszeit zwischen 0h00 – 4h00 einzustellen.
3. Drücken Sie die „M“-Taste, um zu bestätigen. Die Temperaturanzeige beginnnt zu blinken.
4. Drücken Sie die "+"- oder "-"-Taste, um die gewünschte Temperatur zwischen 30 - 80°C einzustellen.
5. Wenn die gewünschte Temperatur blinkt, drücken Sie die „M“-Taste für 3 Sekunden oder warten Sie 5 Sekunden.
6. Die Wärmeschublade beginnt den Betrieb mit den eingestillten Parametern.

Verzögerter Start

In this modus wird im Display die restliche Zeit bis zum Start des Betriebs mit einem Countdown angezeigt. Die Betriebsanzeige blinkt und die Anzeige für den verzogerten Start leuchtet.

Um einen verzogerten Start einzustellen, gehen Sie wie folgt vor:

1. Programmieren Sie die Parameter für den normalen Betrieb wie in den Punkten 1) bis 4) des vorherigen Abschnitts.

2. Drücken Sie die „M“-Taste, um zu bestätigen. Die Anzeige für den verzögerten Start beginnnt zu blinken.

3. Drücken Sie die n^ + ^ - oder n^ - ^ - -Taste,um die gewünschte Verzögerung zwischen 0h00 - 9h50 einzustellen.

4. Wenn die gewünschte Verzögerung blinkt, drücken Sie die „M-Taste" für 3 Sekunden oder warten Sie 5 Sekunden.
5. Die Wärmeschublade beginnt den verzögerten Start.
6. Nach Ablauf der Verzögerungszeit beginnt die Wärmeschublade den Betrieb mit den eingestillten Parametern.

Betrieb abbrechen

Die Programmierung kann jederzeit abgebrochen werden durch Drücken der „-Taste für 3 Sekunden.

Der Betrieb oder der verzogerte Start konnen abgebrochen werden durch Drücken der „-Taste für 3 Sekunden (zum Beispiel wenn ein Gast früher gekommen ist oder das Geschirr warm genug zu sein scheint).

Aufheizzeiten

Unterschiedliche Faktoren beeinflussen die Aufheizzeit:

Material und Dicke des Geschirrs
Beladungsmenge
Beladungsanordnung
Te\~
mperoretreinstellung

Absolute Angaben sind daher nicht möglich.

Bei der Einstellung auf 60^ und um eine gleichmäßige Erwärung zu erreichen, konnen folgende Werte als Anhaltspunkte genannt werden:

Geschirr	Zeit (Minuten)
Geschirr für 6 Personen	30 – 35

Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für ihren Haushalt.

Bedienung

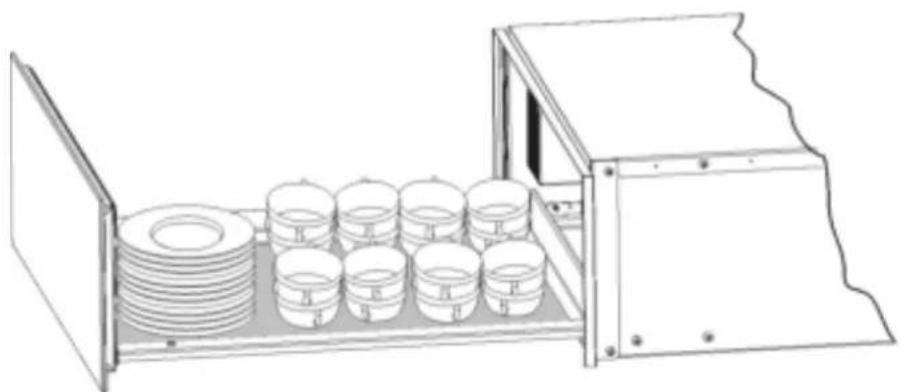

Das Fassungsvermögen hangt von der Grübe der Geschirrstücks ab.

2961

Geschirr für 6 Personen

6 x 24 cm flache Teller

6 x 10 cm Suppenteller

1 x 19 cm Servierteller

1 x 17 cm Servierteller

1 x 32 cm Fleischteller

oder

20 Teller mit Ø 28 cm

oder

80 Expressotassen

of

40 Teetassen

oder

...

Reinigung und Pflege

Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar.

Achtung! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab.

Benutzen Sie keine aggressiven Reinigungso-der Scheuermittel, keine kratzenden Scheuertücher noch spitze Gegenstände, dessen konnen Flecken entstehen.

Stirnseite und Bedienblende

Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls es sehr verschmutzt sein sollte, eine Tropfen Geschirrspulmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Lappen ab.

Für Wärmeschubladen mit

Edelstahlvorderseite können Spezialmittel für Edelstahloberflächen verwendet werden. Diese Mittel vermeiden dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Benutzen Sie bei Wärmeschubladen mit einer Aluminiumvorderseite ein mildes

Glasreinigungsmittel und einen weichen, fusselfreien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuuben.

Innenraum

Reinigen Sie nach jeder Nutzung die Innewände mit einem feuchten Lappen. Geben Sie, falls sie sehr verschmutzt sein sollenen, eine Tropfen Geschirrspulmittel ins Waschwasser.

Wischen Sie danach die Oberflächen mit einem trockenen Lappen ab.

Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher.

Nutzen Sie die Wärmeschublade nur nach dem sie trocken ist.

Antirutschaufage

Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden.

Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

Was ist im Falle einer Funktionstörung zu tun?

ACHTUNG! Jegliche Art von Reparaturarf nur von spezialisierten Fachleuten ausgeführrt werden. Jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich.

Folgende Probleme können behoben werden, ohne den Kundendienst zu benachrichtigen:

• Das Geschirr erwärmt nicht ausreichend?

Prufen Sie, ob:

• das Gerät eingeschaltet ist.
• die richtige Temperatureinstellung gewählt wurde.
• die Austrittsöffnungen durch große Platten oder Schüsseln verdeckt sind.
• das Geschirr lange genug erwartt wurde.

Unterschiedliche Faktoren beeinflussen die Aufheizzeit, zum Beispiel:

• Material und Dicke des Geschirrs
  -Beladungsmenge
• Beladungsanordnung

• Temperatureinstellung

• Das Geschirr erwart nicht? Prufen Sie, ob:

• Sie ein Geblasegeräusch horen.

Falls das Geblase lauft, ist der Heizkörper defekt. Falls das Geblase nicht lauft ist das Geblase defekt.

• die Sicherung der Hausinstallation ausgelost hat.

Das Geschirr wird zu heiB?

• Der Temperaturregler ist defect.

Beim Einschalten des Gerätes leuchtet der Ein-/Aus-Schalter nicht?
Die Kontrollleuche des Schalters ist defekt.

Hinweise zum Umweltschutz

Entsorgung der Verpackung

Die Verpackung ist mit einem Grünen Punkt gekennzeichnet.

Benutzen Sie geeignete Behältnisse, um alle Verpackungsmaterialien, wie Pappe, Styropor und Folien, zu entsorgen. Auf diese Weise wird die Wiederverwertung der Verpackungsmaterialien gewährleistet.

Entsorgung von stillgelegten Geräten

Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass die elektrischen Haushaltgeräte nicht im normalen Abfallfluss des festen Stadtmülls entsorgt werden)dürfen.

Die außer Betrieb gesetzten Geräte müssen getrennt abgeholt werden, um den Anteil der Rückgewinnung und Wiederverwendung der Werkstoffe, aus denen sie bestehen, zu optimieren und um potentielle Schäden für die Gesundheit der Menschen und die Umwelt zu vermeiden. Das Symbol, welches aus einem mit einem Kreuz durchgestrichenen Mülcontainer besteht, ist auf sãmtlichen Erzeugnissen anzubringen, um so an die Verpflichtung der separates Abholung zu erinnern.

Die Verbraucher haben sich mit den lokalen Behörden bzw. den Verkaufsstellen in Verbindung zu setzen, um Informationen über den Orteinzuholen, der zur Lagerung der alten elektrischen Haushaltsgeräte geeignet ist.

Machen Sie Ihr Gerät unbrauchbar, bevor Sie es entsorgen. Ziehen Sie das Netzkabel hereaus, schreiben Sie es ab und entsorgen Sie es

Installansanleitung

Vor der Installation

Überprüfen Sie, dass die

Versorgungsspannung, die auf dem Typenschild angegeben ist, mit ihrer Netzspannung übereinstimmt.

Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

Achtung! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes vorsichtig ab, indem Sie an deren Unterseite beginnen.

Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist.

Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden.

Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist.

Der Geschirrwärmerarfasschlieblichin Kombinationmitden vom Hersteller angegeben Geraten eingebautwerden.Beikombination mit anderenGeraten erlischt der Garantieanspruch,da die Gewahr fur einen ordnungsgemaffen Betrieb nicht mehr gegebenist.

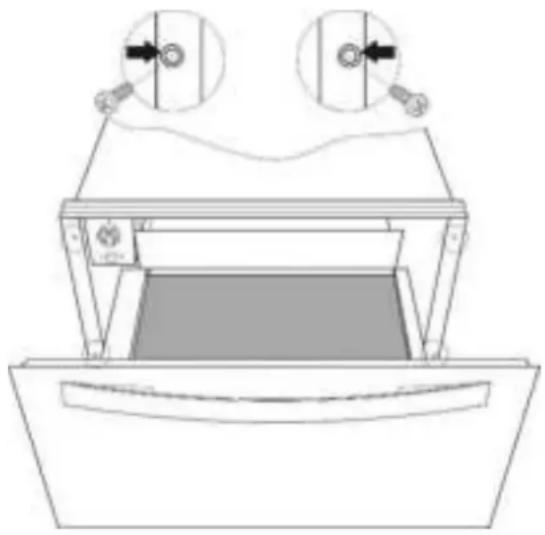

Einbau

Für den Einbau von Geschirrärmer und Kombinationsgerät muss ein fest eingebauter Zwischenboden vorhanden sein, der die erforderliche Tragfähigkeit für beiden Geräte gewährleistet.

Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrärmer gestellt.

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung.

Die wichtigen Masse für den Einbau werden in "mm" auf den letzten Seiten dargestellt. Wie folgt vorgehen:

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus.

2. Achten Sie darauf, dass das Gehäuse des Gerätes recktwinklig ausgerichtet wird.

3. Öffnen Sie die Schublade und befestigen Sie das Gerät mit den 2 mitgelieferten Schrauben an den Seitenwänden des Schrankes.

Elektroverschluss

Die Wärmeschublade ist mit einem Netzkabel und einem Stecker für Einphasenstrom ausgestattet. Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschlieben.

Dadurch wird der Kundendienst erreichtert.

Im Falle eines Daueranschlusses ist das Gerät von einem qualifizierten Techniker zu installmenten.

In thisem Falle hat der Anschluss an einen Stromkreis mit einem Unterbrecher fur samtliche Pole, mit einem Mindestabstand von 3 mm zwischen den Kontakten, zu erfolgen.

Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes übereinstimmen.

ACHTUNG: DIE WÄRMESCHUBLADE MULLS UNBEDINGT GEERDET WERDEN.

Der Hersteller und die Wiederverkäufer lehen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen zugeführten werden, falls die Nichtbeachtung der vorliegenden Installationsanleitung festgestellt wird

EN

Contents

Safety Information 39

Kombinationsmöglichkeiten /

Die NOVY AG gehalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zuändern.
