Produkttyp	Elektronisches Blutdruckmessgerät
Marke und Modell	Microlife BP B3 AFIB
Abmessungen	138 x 94,5 x 62,5 mm
Gewicht (mit Batterien)	402 g
Hauptstromversorgung	4 AA-Alkalibatterien 1,5 V
Netzstromversorgung (optional)	DC-Adapter 6 V, 600 mA (Microlife)
Messmethode	Oszillometrisch (Korotkoff-Phasen I/V)
Messbereich Druck	20 – 280 mmHg
Messbereich Puls	40 – 199 Schläge/min
Genauigkeit Druck	± 3 mmHg
Genauigkeit Puls	± 5 % des angezeigten Werts
Anzeige	LCD-Bildschirm mit Datum/Uhrzeit, Drücke, Puls, IHB-, AFIB-, MAM-Anzeigen, Klassifizierung, Batteriestatus
Hauptfunktionen	Einzelmessung, MAM-Modus (3 automatische Messungen), Erkennung von Vorhofflimmern (AFIB), Erkennung unregelmäßigem Herzschlag (IHB), farbige Bewertung (grün/gelb/rot)
Speicher	99 Messwerte mit Datum/Uhrzeit, berechneter Mittelwert
Mitgelieferte Manschette	Größe M (22-32 cm), andere Größen erhältlich
Betrieb	Automatische Aufpumpen, automatische Abschaltung, manuelles Aufpumpen möglich
Nutzungsbedingungen	Temperatur 10-40 °C, relative Luftfeuchtigkeit max. 15-90 %
Lagerbedingungen	Temperatur -20 bis +55 °C, relative Luftfeuchtigkeit max. 15-90 %
Garantie	5 Jahre (Gerät), 2 Jahre (Manschette)
Pflege	Mit einem trockenen Tuch reinigen; Manschette handwaschbar (max. 30 °C, ohne Weichspüler)
Normen und Sicherheit	CE-Medizinprodukt, EM-kompatibel, IP20, nicht geeignet für Kinder unter 12 Jahren

Häufig gestellte Fragen - BP B3 AFIB MICROLIFE

Wie stelle ich Datum und Uhrzeit am Blutdruckmessgerät ein?

Nach dem Einlegen der Batterien blinkt das Jahr. Verwenden Sie die Taste M, um den Wert zu ändern, und drücken Sie dann MAM zur Bestätigung und um zur nächsten Einstellung zu gelangen (Monat, Tag, Stunde, Minuten). Um nach der Installation zu ändern, halten Sie MAM 3 Sekunden lang gedrückt, bis das Jahr blinkt.

Was bedeutet das AFIB-Symbol auf dem Bildschirm?

Das AFIB-Symbol erscheint nach einer Messung im MAM-Modus, wenn möglicherweise Vorhofflimmern (VHF) erkannt wurde. Es handelt sich nicht um eine Diagnose; konsultieren Sie einen Arzt zur Beurteilung mittels EKG. Das Symbol wird während der Schwangerschaft ignoriert.

Wie wähle ich den MAM-Modus (Dreifachmessung) aus?

Drücken Sie die Taste MAM, bis das MAM-Symbol auf dem Bildschirm erscheint. Das Gerät führt dann 3 automatische Messungen in 15-Sekunden-Intervallen durch und zeigt den Mittelwert an. Drücken Sie erneut MAM, um in den Standardmodus (Einzelmessung) zurückzukehren.

Was tun, wenn ein Fehlercode, z.B. 'Err 2', angezeigt wird?

Err 2 weist auf ein falsches Signal aufgrund von Armbewegung oder Muskelanspannung hin. Wiederholen Sie die Messung, ohne sich zu bewegen und entspannt. Konsultieren Sie den Abschnitt 'Fehlermeldungen' der Anleitung für andere Codes wie Err 1 (Manschette falsch positioniert) oder Err 3 (Manschettenleck).

Wie reinige ich die Manschette?

Trennen Sie den Manschettenbezug vom Schlauch, entfernen Sie die aufblasbare Tasche. Waschen Sie den Bezug von Hand in Seifenwasser bei maximal 30 °C. Nicht in der Maschine waschen, keinen Weichspüler verwenden und nicht im Trockner trocknen. Setzen Sie die Tasche flach wieder ein, sobald der Bezug trocken ist.

Wie viele Messwerte kann das Gerät im Speicher speichern?

Bis zu 99 Messwerte. Darüber hinaus wird der älteste durch den neuen ersetzt. Der Mittelwert der Messungen ist durch Drücken der Taste M abrufbar. Um den gesamten Speicher zu löschen, halten Sie M gedrückt, bis 'CL ALL' angezeigt wird, und drücken Sie dann MAM.

Wie lange ist die Garantie für das Gerät?

Das Gerät hat eine Garantie von 5 Jahren ab Kaufdatum. Die Manschette hat eine Garantie von 2 Jahren. Die Garantie deckt Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung, auslaufende Batterien oder normalen Verschleiß von Zubehör (Batterien, Adapter).

Kann ich dieses Gerät während der Schwangerschaft verwenden?

Ja, es wurde für Schwangerschaft und Präeklampsie getestet. Bei ungewöhnlich hohen Messwerten warten Sie eine Stunde und wiederholen Sie die Messung. Bleibt der Wert zu hoch, konsultieren Sie Ihren Arzt. Während der Schwangerschaft kann das AFIB-Symbol ignoriert werden.

Wie interpretiere ich die Farben (grün, gelb, rot) auf dem Bildschirm?

Das farbige Dreieck links auf dem Bildschirm zeigt die Klassifizierung: grün: normaler Blutdruck (< 130/80 mmHg), gelb: erhöhter Blutdruck (130-134/80-84 mmHg), rot: zu hoher Blutdruck (≥135/85 mmHg). Der höhere Wert (systolisch oder diastolisch) bestimmt die Klassifizierung.

Welchen Batterietyp verwenden und wie ersetze ich sie?

Verwenden Sie 4 AA-Alkalibatterien 1,5 V. Öffnen Sie das Batteriefach unter dem Gerät, beachten Sie die Polarität. Verwenden Sie keine Batterien nach Ablauf des Verfallsdatums. Das Gerät funktioniert auch mit wiederaufladbaren NiMH-Akkus, diese müssen jedoch in einem externen Ladegerät aufgeladen werden.

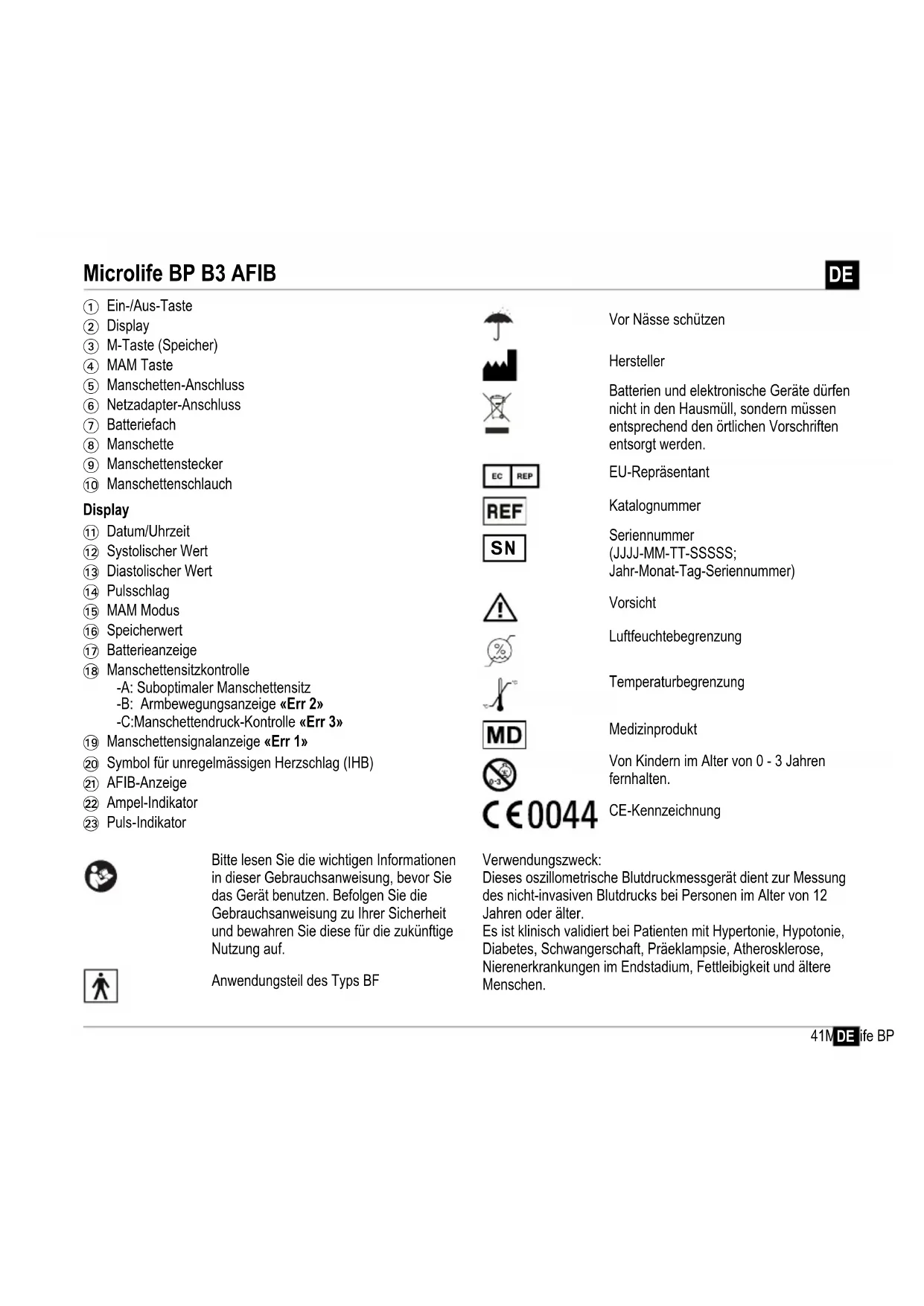

BEDIENUNGSANLEITUNG BP B3 AFIB MICROLIFE

① Ein-/Aus-Taste
② Display
③ M-Taste (Speicher)
④ MAM Taste
⑤ Manschetten-Anschluss
⑥ Netzadapter-Anschluss
⑦ Batteriefach
⑧ Manschette
⑨ Manschettenstecker
⑩ Manschettenschlauch

Display

⑪ Datum/Uhrzeit
⑫ Systolischer Wert
⑬ Diastolischer Wert
⑭ Pulsschlag
⑮ MAM Modus
⑯ Speicherwert
⑰ Batterieanzeige
⑱ Manschettensitzkontrolle

-A: Suboptimaler Manschettensitz

-B: Armbewegungsanzeige «Err 2»

-C:Manschettendruck-Kontrolle «Err 3»

⑲ Manschettensignalanzeige «Err 1»
⑳ Symbol für unregelmässigen Herzschlag (IHB)
②1 AFIB-Anzeige
②2 Ampel-Indikator
②3 Puls-Indikator

Bitte lesen Sie die wichtigen Informationen in dieser Gebrauchsanweisung, bevor Sie das Gerät benutzen. Befolgen Sie die Gebrauchsanweisung zu Ihrer Sicherheit und bewahren Sie diese für die zukünftige Nutzung auf.

Anwendungsteil des Typs BF

Vor Nässe schützen

Hersteller

Batterien und elektronische Geräte dürfen nicht in den Hausmüll, sondern müssen entsprechend den örtlichen Vorschriften entsorgt werden.

EU-Repräsentant

Katalognummer

Seriennummer

(JJJJ-MM-TT-SSSSS;

Jahr-Monat-Tag-Seriennummer)

Vorsicht

Luftfeuchtebegrenzung

Temperaturbegrenzung

Medizinprodukt

Von Kindern im Alter von 0 - 3 Jahren fernhalten.

C€0044

CE-Kennzeichnung

Verwendungszweck:

Dieses oszillometrische Blutdruckmessgerät dient zur Messung des nicht-invasiven Blutdrucks bei Personen im Alter von 12 Jahren oder älter.

Es ist klinisch validiert bei Patienten mit Hypertonie, Hypotonie, Diabetes, Schwangerschaft, Präeklampsie, Atherosklerose, Nierenerkrankungen im Endstadium, Fettleibigkeit und ältere Menschen.

Das Gerät kann einen unregelmässigen Puls erkennen, der auf Vorhofflimmern (VHF) hinweist. Bitte beachten Sie, dass das Gerät kein VHF diagnostizieren kann. Eine Diagnose von VHF kann nur durch EKG bestätigt werden. Dem Patienten wird empfohlen, einen Arzt aufzusuchen.

Sehr geehrter Kunde,

Dieses Gerät wurde in Zusammenarbeit mit Ärzten entwickelt und die hohe Messgenauigkeit ist klinisch getestet.*

Microlife AFIBsens ist die weltweit führende digitale Blutdruck-Messtechnologie für die Erkennung von Vorhofflimmern (AF = Atrial Fibrillation) und arteriellem Bluthochdruck. Das sind die beiden bekanntesten Risikofaktoren für einen Schlaganfall oder zukünftige Herzleiden. Es ist von zentraler Bedeutung, Vorhofflimmern und Bluthochdruck in einem frühen Stadium zu erkennen, selbst wenn noch keine Symptome spürbar sind. Die Untersuchung auf Vorhofflimmern wird generell, als auch mit dem Microlife AFIB-Algorithmus, ab einem Alter von 65 Jahren oder älter empfohlen. Der AFIB-Algorithmus zeigt an, dass Vorhofflimmern vorhanden sein kann. Aus diesem Grunde empfehlen wir Ihnen bei regelmässiger Anzeige des AFIB-Symbols Ihren Arzt aufzusuchen. Der Microlife AFIB Algorithmus wurde in Zusammenarbeit mit international führenden Fachärzten entwickelt und klinisch getestet. Das Vorhofflimmern wird zuverlässig mit einer Sicherheit von 97-100% erkannt. 1,2

Wenden Sie sich bei Fragen, Problemen oder Ersatzteilbedarf jederzeit gerne an den lokalen Microlife-Service. Ihr Händler oder Apotheker kann Ihnen die Adresse der Microlife -Landesvertretung mitteilen. Eine Vielzahl nützlicher Informationen zu unseren Produkten finden Sie auch im Internet unter www.microlife.com. Wir wünschen Ihnen alles Gute für Ihre Gesundheit – Microlife AG!

* Dieses Gerät verwendet die gleiche Messtechnologie wie das nach dem Protokoll der Britischen und Irischen Hochdruck Gesellschaft (BIHS) in London mit bester Auszeichnung getestete Modell «BP 3BTO-A».

1. Anzeige des AFIB-Symbols zur Früherkennung (Nur aktiv im MAM Modus)

Was ist Vorhofflimmern (AF)?

Wer sollte auf Vorhofflimmern untersucht werden?

Risikofaktoren, die Sie kontrollieren können

1. Erste Inbetriebnahme des Geräts

Einlegen der Batterien

Einstellen von Datum und Uhrzeit

Auswahl der richtigen Manschette

Auswahl Normal- oder MAM-Modus

1. Checkliste für die Durchführung einer zuverlässigen Messung

2. Durchführung einer Blutdruckmessung

Manuelles Aufpumpen

Ein Messergebnis nicht speichern

Wie beurteile ich meinen Blutdruck?

Anzeige des Symbols für unregelmässigen Herzschlag (IHB)

1. Messwertspeicher

Anzeigen der gespeicherten Werte

Löschen aller Werte

1. Batterieanzeige und Batteriewechsel

Batterien bald leer

Batterien leer – Batterieaustausch

Welche Batterien und was beachten?

Verwendung wiederaufladbarer Batterien (Akkumulatoren)

1. Verwendung eines Netzadapters

2. Fehlermeldungen und Probleme

3. Sicherheit, Pflege, Genauigkeits-Überprüfung und Entsorgung

Pflege des Gerätes

Reinigung der Manschette

Genauigkeits-Uberprüfung

Entsorgung

1. Garantie

2. Technische Daten

1. Anzeige des AFIB-Symbols zur Früherkennung (Nur aktiv im MAM Modus)

Dieses Gerät kann Vorhofflimmern erkennen. Dieses Symbol ②1 zeigt an, dass während der Messung Vorhofflimmern erkannt wurde. Bitte beachten Sie den nächsten Absatz für Informationen zur Beratung mit Ihrem Arzt.

Information für den Arzt bei häufigem Erscheinen der AFIB Anzeige

Dieses Gerät ist ein oszillometrisches Blutdruckmessgerät, das auch Pulsunregelmässigkeiten während der Messung analysiert. Das Gerät ist klinisch getestet.

Das AFIB-Symbol erscheint nach der Messung, wenn während der Messung Vorhofflimmern aufgetreten ist. Wenn das AFIB-Symbol nach einer Dreifachmessung erscheint, wird dem Patienten geraten, erneut eine Dreifachmessung durchzuführen. Erscheint das AFIB-Symbol noch einmal, empfehlen wir dem Patienten den Arzt zu konsultieren.

Wenn das AFIB-Symbol auf dem Display des Blutdruckmessgeräts erscheint, zeigt es die mögliche Präsenz von Vorhofflimmern an. Die Diagnose von Vorhofflimmern muss jedoch von einem Kardiologen auf der Grundlage der EKG-Interpretation erfolgen.

Halten Sie den Arm während der Messung ruhig, um falsche Resultate zu vermeiden.
Dieses Gerät kann Vorhofflimmern bei Personen mit Herzschrittmachern oder Defibrillatoren nicht oder irrtümlich erkennen.
Bei der Präsenz von Vorhofflimmern kann der diastolische Blutdruck nicht korrekt sein.
Bei der Präsenz von Vorhofflimmern wird die Messung im MAM-Modus für eine verlässlichere Blutdruckmessung empfohlen.

Was ist Vorhofflimmern (AF)?

Normalerweise zieht sich Ihr Herz regelmässig im Takt des Herzschlags zusammen und entspannt sich wieder. Bestimmte Zellen in Ihrem Herzen produzieren elektrische Signale, die das Herz veranlassen sich zusammenzuziehen und Blut durch den Körper zu leiten. Vorhofflimmern tritt auf, wenn schnelle, unharmonische, elektrische Signale in den zwei oberen Herzkammern, dem Vorhof, auftreten und bewirken, dass sich diese unregelmässig zusammenziehen (flimmern). Vorhofflimmern ist die häufigste Form von Herzarrythmie. Oftmals spürt man keine Symptome, trotzdem erhöht sich das Risiko, einen Schlaganfall zu erleiden. Konsultieren Sie einen Arzt, um das Problem unter Kontrolle zu halten.

Wer sollte auf Vorhofflimmern untersucht werden?

Das VHF-Screening wird für Personen ab 65 Jahren empfohlen, da die Wahrscheinlichkeit eines Schlaganfalls mit dem Alter zunimmt. VHF-Screening wird bei Personen ab dem 50. Lebensjahr empfohlen, die hohen Blutdruck (z. B. SYS über 159 oder DIA höher als 99), Diabetes, koronare Herzinsuffizienz oder bereits zuvor einen Schlaganfall erlitten haben.

Bei jungen Menschen oder in der Schwangerschaft wird ein VHF-Screening nicht empfohlen, da dies zu falschen Ergebnissen und unnötigen Ängsten führen kann. Darüber hinaus haben junge Menschen mit VHF ein geringeres Schlaganfallrisiko als ältere Menschen.

Risikofaktoren, die Sie kontrollieren können

Eine frühe Diagnose von Vorhofflimmern gefolgt von einer adäquaten Behandlung können das Risiko eines Schlaganfalls signifikant reduzieren. Der erste proaktive Schritt gegen Schlaganfall ist, wenn Sie Ihren Blutdruck kennen und wissen, ob Sie an VHF leiden.

Für weitere Informationen besuchen Sie bitte unsere Webseite: www.microlife.com/afib.

2. Erste Inbetriebnahme des Geräts

Einlegen der Batterien

Nachdem Sie das Gerät ausgepackt haben, legen Sie die Batterien ein. Das Batteriefach ⑦ befindet sich auf der Geräteunterseite. Legen Sie die Batterien (4 x 1,5 V, Grösse AA) ein und achten Sie dabei auf die angezeigte Polarität.

Einstellen von Datum und Uhrzeit

1. Nachdem neue Batterien eingelegt wurden, blinkt die Jahreszahl im Display. Sie können durch drücken der M-Taste ③das Jahr einstellen. Drücken Sie zur Bestätigung und um zur Monatseinstellung zu wechselten die MAM-Taste ④.

2. Der Monat kann nun durch die M-Taste eingestellt werden. Drücken Sie zur Bestätigung und um zur Tageseinstellung zu wechseln die MAM-Taste.

3. Gehen Sie weiter wie oben beschrieben vor, um Tag, Stunde und Minuten einzustellen.
4. Nachdem als letztes die Minuten eingestellt sind und die Uhrzeit-Taste MAM gedrückt wurde, sind Datum und Uhrzeit eingestellt und die Zeit wird angezeigt.
5. Wenn Sie Datum und Uhrzeit einmal ändern möchten, halten Sie die MAMt-Taste ca. 3 Sekunden lang gedrückt, bis die Jahreszahl zu blinken beginnt. Nun können Sie wie zuvor beschrieben die neuen Werte eingeben.

Auswahl der richtigen Manschette

Microlife bietet Ihnen verschiedene Manschettengrössen zur Auswahl. Massgebend ist der Umfang des Oberarms (eng anliegend, gemessen in der Mitte des Oberarms).

Manschettengrösse für Oberarmumfang
S 17 - 22 cm
M 22 - 32 cm
M - L 22 - 42 cm
L 32 - 42 cm
L - XL 32 - 52 cm

Optional sind vorgeformte Schalenmanschetten erhältlich.

Verwenden Sie ausschliesslich Microlife Manschetten!

▶ Sollte die beiliegende Manschette ⑧ nicht passen, wenden Sie sich bitte an den lokalen Microlife Service.
▶ Verbinden Sie die Manschette mit dem Gerät, indem Sie den Stecker ⑨ fest bis zum Anschlag in die Manschettenbuchse ⑤ einstecken.

Auswahl Normal- oder MAM-Modus

Wählen Sie vor jeder Messung den Normal-Modus (Einzelmessung) oder den MAM-Modus (Dreifachmessung). Im MAM-Modus werden automatisch 3 Messungen nacheinander durchgeführt, das Ergebnis aus allen durchgeführten Messungen automatisch analysiert und abschliessend angezeigt. Da der Blutdruck ständig schwankt, ist ein so ermitteltes Ergebnis zuverlässiger als eine Einzelmessung.

• Um den MAM-Modus zu wählen, drücken Sie die MAM-Taste ④ bis das MAM-Symbol ⑮ auf dem Display erscheint. Um wieder in den Normal-Modus (Einzelmessung) zu wechseln, drücken Sie die MAM-Taste erneut, bis das MAM-Symbol nicht mehr angezeigt wird.
• Rechts unten im Display wird durch 1, 2 oder 3 angezeigt, welche der 3 Messungen gerade durchgeführt wird.
• Zwischen den einzelnen Messungen erfolgt eine Pause von je 15 Sekunden. Ein Countdown zeigt die verbleibende Zeit an.
• Die Einzelergebnisse werden nicht angezeigt. Der Blutdruckwert wird angezeigt, nachdem alle 3 Messungen durchgeführt wurden.
• Lassen Sie die Manschette zwischen den Messungen angelegt.
• Falls eine Einzelmessung fehlerhaft war, wird automatisch eine vierte Messung durchgeführt.

VHF-Erkennung ist nur im MAM-Modus möglich.

3. Checkliste für die Durchführung einer zuverlässigen Messung

▶ Vermeiden Sie kurz vor der Messung Anstrengung, Essen und Rauchen.
Setzen Sie sich auf einen Stuhl mit Rückenlehne und entspannen Sie sich für 5 Minuten. Halten Sie die Füsse flach auf dem Boden und kreuzen Sie Ihre Beine nicht.
Messen Sie immer am gleichen Arm (normalerweise am Linken). Es wird empfohlen, dass Ärzte beim ersten Besuch des Patienten an beiden Armen messen, um zu bestimmen, an welchem Arm in Zukunft gemessen werden soll. Wählen Sie den Arm mit dem höheren Blutdruck.
Legen Sie einengende Kleidungsstücke am Oberarm ab. Ein Hemd sollte zur Vermeidung von Einschnürungen nicht hochgekrempelt werden - glatt anliegend stört es unter der Manschette nicht.
Stellen Sie sicher, dass immer die korrekte Manschettengrösse gebraucht wird (Markierung auf der Manschette).
- Legen Sie die Manschette eng aber nicht zu stramm an.
- Stellen Sie sicher, dass die Manschette 1-2 cm über der Ellenbeuge positioniert ist.
- Die Arterienmarkierung auf der Manschette (ca. 3 cm langer Balken) muss über der Arterie liegen, welche auf der Innenseite des Armes entlang läuft.

• Stützen Sie den Arm zur Entspannung ab.
- Achten Sie darauf, dass sich die Manschette auf Herzhöhe befindet.

4. Durchführung einer Blutdruckmessung

1. Wählen Sie den Normal-Modus (Einzelmessung) oder den MAM-Modus (Dreifachmessung): Siehe Details Kapitel 2.»
2. Starten Sie die Messung durch Drücken der Ein/Aus-Taste ①.
3. Die Manschette wird nun automatisch aufgepumpt. Entspannen Sie sich, bewegen Sie sich nicht und spannen Sie die Armmuskeln nicht an bis das Ergebnis angezeigt wird. Atmen Sie ganz normal und sprechen Sie nicht.
4. Die Manschettensitzkontrolle ^18 auf dem Display zeigt an, ob die Manschette perfekt platziert ist. Wenn das Symbol ^18 -A erscheint, sitzt die Manschette suboptimal, aber dennoch gut, um zu messen.
5. Wenn der richtige Druck erreicht ist, stoppt das Aufpumpen und der Druck fällt allmählich ab. Sollte der Druck nicht ausreichend gewesen sein, pumpt das Gerät automatisch nach.
6. Während der Messung blinkt der Puls-Indikator ②3 im Display.
7. Das Ergebnis, bestehend aus systolischem ⑫ und diastolischem ⑬ Blutdruck sowie dem Pulsschlag ⑭, wird angezeigt. Beachten Sie auch die Erklärungen zu weiteren Display-Anzeigen in dieser Anleitung.
8. Entfernen Sie die Manschette nach der Messung vom Gerät.
9. Schalten Sie das Gerät aus. (Auto-Aus nach ca. 1 Min.).
   VHF-Erkennung ist nur im MAM-Modus möglich.
   Sie können die Messung jederzeit durch Drücken der ON/OFF-Taste oder durch das Öffnen der Manschette abbrechen (z.B. bei Unwohlsein oder einem unangenehmen Druckgefühl).
   Dieses Blutdruckmessgerät ist speziell für den Gebrauch während der Schwangerschaft und bei Präeklampsie getestet. Wenn Sie ungewöhnlich hohe Werte während der Schwangerschaft messen, sollten Sie nach einer kurzen Weile (z.B. 1 Stunde) noch einmal messen. Wenn der Wert immer noch zu hoch ist, konsultieren Sie Ihren Arzt oder Gynäkologen.
   Während der Schwangerschaft kann das AFIB-Symbol ignoriert werden.

Manuelles Aufpumpen

Im Falle von sehr hohem systolischem Blutdruck (z.B. über 135 mmHg), kann es von Vorteil sein, den Druck selbst vorzugeben. Drücken Sie dazu die Ein/Aus-Taste nachdem das Gerät mit dem Aufpumpen begonnen hat und ein Druckwert von ca. 30 mmHg im Display angezeigt wird. Halten Sie dann die Taste gedrückt bis der Druck ca. 40 mmHg über dem erwarteten systolischen Wert ist und lassen die Taste dann los.

Ein Messergebnis nicht speichern

Sobald das Resultat auf dem Display erscheint, drücken und halten Sie die Ein/Aus-Taste ① bis «M» ⑯ blinkt. Bestätigen Sie den Löschvorgang indem Sie die MAM-Taste ④ drücken.

«CL» wird angezeigt, wenn der Messwert erfolgreich aus dem Speicher gelöscht wurde.

Wie beurteile ich meinen Blutdruck?

Das Dreieck am linken Displayrand ② zeigt auf den Bereich in dem Ihr gemessener Blutdruckwert liegt. Der Wert liegt entweder im optimalen (grün), erhöhten (gelb) oder hohen (rot) Bereich. Die Klassifizierung entspricht den folgenden Bereichen, welche von internationalen Richtlinien (ESH, ESC, JSH) definiert sind. Daten in mmHg.

Bereich Systolisch Diastolisch Empfehlung
1. zu hoher Blutdruck	≥135 ≥85 ärztliche Kontrolle
2. erhöhter Blutdruck	130 - 134 80 - 84 Selbstkontrolle
3. normaler Blutdruck	<130 <80	Selbstkontrolle

Für die Bewertung ist immer der höhere Wert entscheidend. Beispiel: bei den Messwerten von 140/80 mmHg oder 130/90 mmHg zeigt es «zu hoher Blutdruck» an.

Anzeige des Symbols für unregelmässigen Herzschlag (IHB) Dieses Symbol ⑳ zeigt an, dass ein unregelmäßiger Herzschlag festgestellt wurde. In diesem Fall kann der gemessene Blutdruck von Ihren tatsächlichen Blutdruckwerten abweichen. Es wird empfohlen, die Messung zu wiederholen.

Hinweise für den Arzt bei wiederholtem Auftreten des IHB-Symbols:

Dieses Gerät ist ein oszillometrisches Blutdruckmessgerät, das auch den Puls während der Blutdruckmessung misst und anzeigt wenn der Herzschlag unregelmässig ist.

Im MAM-Modus wird auch Vorhofflimmern (VHF) überprüft: folgen Sie hierzu den Anweisungen in Kapitel «1.».

Wenn dieses Symbol erscheint, wählen Sie den MAM-Modus und messen Sie nochmal: Siehe Details Kapitel ««2. Erste Inbetriebnahme des Geräts»».

5. Messwertspeicher

Dieses Gerät speichert automatisch die letzten 99 Messwerte.

Anzeigen der gespeicherten Werte

Drücken Sie kurz die M-Taste ③ während das Gerät ausgeschaltet ist. Das Display zeigt zuerst «M» ⑯, und «A» an, was für den Durchschnittwert aller gespeicherten Werte steht. Nochmaliges Drücken der M-Taste zeigt den vorherigen Wert an. Durch wiederholtes Drücken der M-Taste können Sie von einem zum anderen Speicherwert wechseln.

Blutdruckwerte mit suboptimalem Manschettensitz ⑱ -A sind im Durchschnittswert nicht berücksichtigt.

Achten Sie darauf, dass die maximale Speicherkapazität von 99 Werten nicht überschritten wird. Wenn der Speicher voll ist, wird der älteste Wert automatisch mit dem 100. Wert überschrieben. Die Werte sollten von einem Arzt kontrolliert werden, bevor die volle Speicherkapazität erreicht ist – ansonsten gehen die Daten verloren.

Löschen aller Werte

Wenn Sie sicher sind, dass Sie alle Speicherwerte unwiderruflich löschen möchten, halten Sie die M-Taste (das Gerät muss zuvor ausgeschaltet sein) solange gedrückt, bis «CL ALL» angezeigt wird - lassen Sie dann die Taste los. Zum endgültigen Löschen des Speichers drücken Sie die MAM-Taste während «CL ALL» blinkt. Einzelne Werte können nicht gelöscht werden.

Abbruch des Löschvorgangs: Drücken Sie die Ein-/Aus-Taste ① während «CL ALL» blinkt.

6. Batterieanzeige und Batteriewechsel

Batterien bald leer

Wenn die Batterien zu etwa 34 aufgebraucht sind, blinkt gleich nach dem Einschalten das Batteriesymbol ⑰ (teilweise gefüllte Batterie). Sie können weiterhin zuverlässig mit dem Gerät messen, sollten aber Ersatzbatterien besorgen.

Batterien leer – Batterieaustausch

Wenn die Batterien aufgebraucht sind, blinkt gleich nach dem Einschalten das leere Batteriesymbol ⑰. Sie können keine Messung mehr durchführen und müssen die Batterien austauschen.

1. Öffnen Sie das Batteriefach ⑦ an der Geräte-Rückseite.
2. Tauschen Sie die Batterien aus – achten Sie auf die richtige Polung wie auf den Symbolen im Fach dargestellt.
3. Stellen Sie das Datum und Uhrzeit wie im Kapitel «2. Erste Inbetriebnahme des Geräts» beschrieben ein.

Alle Werte bleiben im Speicher, jedoch Datum und Uhrzeit müssen neu eingestellt werden – deshalb blinkt nach dem Batteriewechsel automatisch die Jahreszahl.

Welche Batterien und was beachten?

Verwenden Sie 4 neue, langlebige 1,5 V Alkaline-Batterien, Grösse AA.

Verwenden Sie Batterien nicht über das angegebene Haltbarkeitsdatum hinaus.

Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird.

Verwendung wiederaufladbarer Batterien (Akkumulatoren)

Sie können dieses Gerät auch mit wiederaufladbaren Batterien betreiben.

Verwenden Sie nur wiederaufladbare «NiMH»-Batterien.

Wenn das Batteriesymbol (Batterie leer) angezeigt wird, müssen die Batterien herausgenommen und aufgeladen werden. Sie dürfen nicht im Gerät verbleiben, da sie zerstört werden könnten (Tiefenentladung durch geringen Verbrauch des Gerätes auch im ausgeschalteten Zustand).

Nehmen Sie wiederaufladbare Batterien unbedingt aus dem Gerät, wenn Sie es für eine Woche oder länger nicht benutzen.

Die Batterien können NICHT im Blutdruckmessgerät aufgeladen werden. Laden Sie die Batterien in einem externen Ladegerät auf und beachten Sie die Hinweise zur Ladung, Pflege und Haltbarkeit.

7. Verwendung eines Netzadapters

Sie können dieses Gerät mit dem Microlife Netzadapter (DC 6V, 600 mA) betreiben.

Verwenden Sie nur den als Original-Zubehör erhältlichen MicrolifeNetzadapter entsprechend Ihrer Netzspannung.

Stellen Sie sicher, dass Netzadapter und Kabel keine Beschädigungen aufweisen.

1. Stecken Sie das Adapterkabel in den Netzadapter-Anschluss ⑥ des Blutdruckmessgerätes.
2. Stecken Sie den Adapterstecker in die Steckdose.
   Wenn der Netzadapter angeschlossen ist, wird kein Batteriestrom verbraucht.

8. Fehlermeldungen und Probleme

Wenn bei der Messung ein Fehler auftritt, wird die Messung abgebrochen und eine Fehlermeldung, z.B. «Err 3», angezeigt.

Fehler Bezeichnung Möglicher Grund und Abhilfe
«Err 1»19	Zu schwa-ches Signal	Die Pulssignale an der Manschette sind zu schwach. Legen Sie die Manschette erneut an und wiederholen die Messung.*
«Err 2»18-B	Störsignal Während der Messung wurden Störsi-gnale an der Manschette festgestellt, z.B. durch Bewegen oder Muskelanspannung. Halten Sie den Arm ruhig und wiederholen Sie die Messung.
«Err 3»18-C	Abnormaler Manschetten-druck	Der Manschettendruck kann nicht ausreichend aufgebaut werden. Eventuell liegt eine Undichtigkeit vor. Prüfen Sie, ob die Manschette richtig verbunden ist und nicht zu locker anliegt. Eventuell Batterien austauschen. Wiederholen Sie danach die Messung.

Fehler Bezeichnung Möglicher Grund und Abhilfe
«Err 5» Ahormales Ergebnis		Die Messsignale sind ungenau und es kann deshalb kein Ergebnis angezeigt werden. Beachten Sie die Checkliste für die Durchführung einer zuverlässigen Messung und wiederholen Sie danach die Messung.*
«Err 6» MAM-Modus Es gab zu viele Fehler während der Messung im MAM-Modus, so dass kein Endergebnis ermittelt werden kann. Beachten Sie die Checkliste für die Durchführung einer zuverlässigen Messung und wiederholen Sie danach die Messung.*
«HI» Puls oder Manschetten-druck zu hoch		Der Druck in der Manschette ist zu hoch (über 299 mmHg) oder der Puls ist zu hoch (über 200 Schläge pro Minute). Entspannen Sie sich 5 Minuten lang und wiederholen Sie die Messung.*
«LO» Puls zu niedrig Der Puls ist zu niedrig (unter 40 Schläge pro Minute). Wiederholen Sie die Messung.*

* Sprechen Sie umgehend mit Ihrem Arzt, wenn diese oder andere Probleme wiederholt auftreten sollten.

9. Sicherheit, Pflege, Genauigkeits-Überprüfung und Entsorgung

Sicherheit und Schutz

• Befolgen Sie diese Gebrauchsanweisung. Dieses Dokument enthält wichtige Informationen zum Betrieb und zur Sicherheit dieses Geräts. Bitte lesen Sie dieses Dokument sorgfältig durch, bevor Sie das Gerät benutzen und bewahren Sie es für die zukünftige Nutzung auf.

• Dieses Gerät darf nur für den in dieser Anleitung beschriebenen Zweck verwendet werden. Der Hersteller ist nicht für Schäden haftbar, die aus unsachgemässer Handhabung resultieren.

• Dieses Gerät besteht aus sensiblen Bauteilen und muss vorsichtig behandelt werden. Beachten Sie die Lager- und Betriebsanweisungen im Kapitel «Technische Daten».

• Die Manschette ist empfindlich und muss schonend behandelt werden.
• Pumpen Sie die Manschette erst auf, wenn sie angelegt ist.
• Benutzen Sie das Gerät nicht, wenn Sie einen Schaden erkennen oder Ihnen etwas Ungewöhnliches auffällt.
• Öffnen Sie niemals das Gerät.
• Beachten Sie die weiteren Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
• Das von diesem Gerät angezeigte Messergebnis ist keine Diagnose. Es ersetzt nicht die Notwendigkeit einer fachlichen Einschätzung durch einen Mediziner, vor allem dann nicht, wenn das Ergebnis nicht dem Befinden des Patienten entspricht. Verlassen Sie sich nicht ausschliesslich auf das Messergebnis. Alle potenziell auftretenden Symptome und die Schilderung des Patienten müssen in Betracht gezogen werden. Die Verständigung eines Arztes oder Krankenwagens wird bei Bedarf empfohlen.

Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt benutzen; einige Teile sind so klein, dass sie verschluckt werden könnten. Beachten Sie das Strangulierungsrisiko sollte dieses Gerät mit Kabeln oder Schläuchen ausgestattet sein.

Kontraindikationen

Verwenden Sie dieses Gerät nicht, wenn der Zustand des Patienten die folgenden Kontraindikationen erfüllt, um ungenaue Messungen oder Verletzungen zu vermeiden.

• Das Gerät ist nicht für die Blutdruckmessung bei pädiatrischen Patienten unter 12 Jahren (Kinder, Säuglingen oder Neugeborene) bestimmt.
• Das Vorhandensein signifikanter Herzrhythmusstörungen während der Messung kann die Blutdruckmessung stören und die Zuverlässigkeit der Blutdruckmesswerte beeinträchtigen. Sprechen Sie mit Ihrem Arzt darüber, ob das Gerät in diesem Fall verwendet werden kann.
• Das Gerät misst den Blutdruck mit einer Druckmanschette. Wenn die zu messende Extremität Verletzungen aufweist (z.B. offene Wunden) oder Behandlungen ausgesetzt ist (z.B. intravenöse Infusionen), die einen Oberflächenkontakt oder eine

Druckbeaufschlagung nicht zulassen, darf das Gerät nicht verwendet werden, um eine Verschlimmerung der Verletzungen zu vermeiden.

• Die Bewegungen des Patienten während der Messung können den Messvorgang stören und die Ergebnisse beeinflussen.
• Vermeiden Sie Messungen bei Patienten in schlechten Zuständen, Krankheiten und anfälligen Umgebungsbedingungen, die zu unkontrollierbaren Bewegungen (z.B. Zittern oder Schüttelfrost) und zur Unfähigkeit, sich klar zu äussern, führen (z.B. Kinder und bewusstlose Patienten).
• Das Gerät verwendet die oszillometrische Methode zur Bestimmung des Blutdrucks. Der zu messende Arm sollte normal durchblutet sein. Das Gerät ist nicht für die Verwendung an Gliedmassen mit eingeschränkter oder gestörter Blutzirkulation bestimmt. Wenn Sie unter Durchblutungsstörungen leiden, konsultieren Sie vor der Verwendung des Geräts Ihren Arzt.
• Vermeiden Sie Messungen am Arm auf der Seite einer Mastektomie oder Lymphknotenentfernung.
• Verwenden Sie dieses Gerät nicht in einem fahrenden Fahrzeug (z.B. in einem Auto oder Flugzeug).

WARNHINWEIS

Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

• Dieses Gerät darf nur für die in dieser Gebrauchsanweisung beschriebenen Verwendungszwecke eingesetzt werden. Für Schäden, die durch unsachgemässe Anwendung entstehen, kann der Hersteller nicht haftbar gemacht werden.
• Ändern Sie die Medikation und Behandlung des Patienten nicht aufgrund der Ergebnisse einer oder mehrerer Messungen. Änderungen der Behandlung und der Medikamente sollten nur von einem Arzt verordnet werden.
• Überprüfen Sie das Gerät, die Manschette und andere Teile auf Schäden. Verwenden Sie das Gerät oder die Manschette NICHT, wenn sie beschädigt sind oder nicht ordnungsgemäss funktionieren.
• Die Durchblutung des Arms wird während der Messung vorübergehend unterbrochen. Eine längere Unterbrechung des Blutflusses verringt die periphere Durchblutung und kann zu Gewebeschäden führen. Achten Sie auf Anzeichen (z.B. Gewebeverfärbung) einer gestörten peripheren Durchblutung,

wenn Sie kontinuierlich oder über einen längeren Zeitraum messen.

• Eine längere Belastung durch den Manschettendruck verringert die periphere Durchblutung und kann zu Verletzungen führen. Vermeiden Sie Situationen, in denen der Manschettendruck über normale Messungen hinaus verlängert wird. Brechen Sie im Falle eines ungewöhnlich langen Druckanstiegs die Messung ab oder lockern Sie die Manschette, um den Druck zu verringern.
• Verwenden Sie dieses Gerät nicht in sauerstoffreicher Umgebung oder in der Nähe von brennbaren Gasen.
• Das Gerät ist nicht wasserfest oder wasserdicht. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten ein.
• Zerlegen Sie das Gerät nicht und versuchen Sie nicht, das Gerät, das Zubehör oder die Teile während des Gebrauchs oder der Lagerung zu warten. Der Zugriff auf die interne Hardware und Software des Geräts ist verboten. Unbefugter Zugriff auf das Gerät und dessen Wartung während des Gebrauchs oder der Lagerung kann die Sicherheit und Leistung des Geräts beeinträchtigen.
• Halten Sie das Gerät von Kindern und Personen fern, die nicht in der Lage sind, das Gerät zu bedienen. Achten Sie auf die Gefahr des versehentlichen Verschluckens von Kleinteilen und des Strangulierens mit Kabeln und Schläuchen des Geräts und des Zubehörs.

VORSICHT

Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermeiden wird, zu leichten oder mittelschweren Verletzungen des Benutzers oder Patienten oder zu Schäden am Gerät oder an anderen Gegenständen führen kann.

• Das Gerät ist nur für die Blutdruckmessung am Oberarm vorgesehen. Messen Sie nicht an anderen Stellen, da die Messung Ihren Blutdruck nicht genau wiedergeben kann.
• Lösen Sie nach einer Messung die Manschette und ruhen Sie > 5 Minuten, um die Durchblutung der Gliedmassen wiederherzustellen, bevor Sie eine weitere Messung vornehmen.
• Verwenden Sie dieses Gerät nicht gleichzeitig mit anderen medizinischen Elektrogeräten. Dies kann zu Fehlfunktionen des Geräts oder Messungenauigkeit führen.
• Verwenden Sie dieses Gerät nicht in der Nähe von Hochfrequenz(HF)-Chirurgiegeräten, Magnetresonanztomographen

(MRT) und Computertomographen (CT). Dies kann zu Fehlfunktionen des Geräts und Messungenauigkeiten führen.

• Verwenden und lagern Sie das Gerät, die Manschette und Zubehöre unter den in den «Technische Daten» angegebenen Temperatur- und Feuchtigkeitsbedingungen. Die Verwendung und Lagerung des Geräts, der Manschette und Zubehöre unter Bedingungen, die ausserhalb der in den «Technische Daten» angegebenen Bereiche liegen, kann zu Fehlfunktionen des Geräts führen und die Sicherheit der Verwendung beeinträchtigen.
• Schützen Sie das Gerät und das Zubehör vor folgenden Einflüssen, um eine Beschädigung des Geräts zu vermeiden:
  — Wasser, andere Flüssigkeiten und Feuchtigkeit
  — extremen Temperaturen
  — Stösse und Erschütterungen
  — starker Sonneneinstrahlung
  — Schmutz und Staub

- Beenden Sie die Verwendung dieses Geräts und der Manschette und wenden Sie sich an Ihren Arzt, wenn Sie Hautreizungen oder -beschwerden verspüren.

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät entspricht der Norm EN60601-1-2:2015 für Elektromagnetische Störungen.

Dieses Gerät ist nicht für die Verwendung in der Nähe von medizinischen Hochfrequenzgeräten (HF) zugelassen.

Verwenden Sie dieses Gerät nicht in der Nähe von starken elektromagnetischen Feldern und tragbaren Hochfrequenz-Kommunikationsgeräten (z.B. Mikrowellenherd und mobile Geräte). Halten Sie einen Mindestabstand von 0,3 m zu solchen Geräten ein, wenn Sie dieses Gerät verwenden.

Pflege des Gerätes

Reinigen Sie das Gerät nur mit einem weichen, trockenen Lappen.

Reinigung der Manschette

Die mit diesem Gerät mitgelieferte Manschette ist waschbar.

1. Entfernen Sie den Manschettenstecker ⑨ vom Manschettenschlauch ⑩ und ziehen Sie vorsichtig die Blase durch die Öffnung am Rand der Manschettenhülle.
2. Reinigen Sie die Manschettenhülle per Hand in Seifenlauge: nicht heisser als 30 °C.

3. Trocknen Sie die Manschettenhülle vollständig mit Leinentrocknung.

4. Führen Sie den Manschettenschlauch wieder durch seine Öffnung und platzieren Sie vorsichtig die Blase ungefaltet in der Manschettenhülle.

5. Befestigen Sie den Manschettenstecker wieder am Manschettenschlauch

Die Blase muss gerade in der Manschettenhülle liegen, ohne Falten.

Verwenden Sie keinen Weichspühler.

WARNUNG: Waschen Sie die Manschette niemals in einer Waschmaschine oder in einem Geschirrspüler!

WARNUNG: Trocknen Sie die Manschette nicht im Wäschetrockner!

WARNUNG: Die innere Blase darf auf keinen Fall gewaschen werden!

Genauigkeits-Überprüfung

Wir empfehlen alle 2 Jahre oder nach starker mechanischer Beanspruchung (z.B. fallen lassen) eine Genauigkeits-Überprüfung dieses Gerätes durchführen zu lassen. Bitte wenden Sie sich dazu an den lokalen Microlife-Service (siehe Vorwort).

Entsorgung

Batterien und elektronische Geräte dürfen nicht in den Hausmüll, sondern müssen entsprechend den örtlichen Vorschriften entsorgt werden.

10. Garantie

Für dieses Gerät gewähren wir 5 Jahre Garantie ab Kaufdatum. Während der Garantiezeit repariert oder ersetzt Microlife, nach eigenem Ermessen, das defekte Produkt kostenlos.

Wurde das Gerät durch den Benutzer geöffnet oder verändert, erlischt der Garantieanspruch.

Folgende Punkte sind von der Garantie ausgenommen

• Transportkosten und Transportrisiken
- Schäden die durch falsche Anwendung oder Nichteinhaltung der Gebrauchsanweisung verursacht wurden
• Schäden durch auslaufende Batterien
• Schäden durch Unfall oder Missbrauch
• Verpackungs- / Lagermaterial und Gebrauchsanweisung
- Regelmässige Kontrollen und Wartung (Kalibrierung)
- Zubehör und Verschleissteile: Batterien, Netzteil (optional).

Für die Manschette gilt eine Funktionsgarantie (Blasendichtheit) von 2 Jahren.

Sollte ein Garantiefall eintreten, wenden Sie sich bitte an den Händler, bei dem das Produkt gekauft wurde oder an Ihren lokalen Microlife-Service. Sie können Ihren lokalen Microlife-Service über unsere Website kontaktieren:

Die Entschädigung ist auf den Wert des Produkts begrenzt. Die Garantie wird gewährt, wenn das vollständige Produkt mit der Originalrechnung zurückgesandt wird. Eine Reparatur oder ein Austausch innerhalb der Garantiezeit verlängert oder erneuert die Garantiezeit nicht. Die gesetzlichen Ansprüche und Rechte der Verbraucher sind durch die Garantie nicht eingeschränkt.

11.Technische Daten

Betriebs- 10 - 40 °C / 50 - 104 °F

bedingungen: 15-90 % relative maximale Luftfeuchtigkeit

Aufbewahrungs- -20 - +55 °C / -4 - +131 °F

bedingungen: 15-90 % relative maximale Luftfeuchtigkeit

Gewicht: 402 g (mit Batterien)

Grösse: 138 x 94.5 x 62.5 mm

Manschetten- von 17-52 cm, je nach

grösse: Manschettengrösse (siehe «Auswahl der richtigen Manschette»)

Messverfahren: oszillometrisch, validiert nach Korotkoff-Methode: Phase I systolisch, Phase V diastolisch

Messbereich: 20 - 280 mmHg – Blutdruck

40 - 199 Schläge pro Minute – Puls

Displaybereich 0 - 299 mmHg

Manschettendruck:

Messauflösung: 1 mmHg

Statische innerhalb ± 3 mmHg

Genauigkeit:

Pulsgenauigkeit: ± 5 % des Messwertes

Spannungsquelle: • 4 x 1,5 V Alkaline-Batterien, Grösse AA

- Netzadapter DC 6V, 600 mA (optional)

Batterie- ca. 920 Messungen (mit neuen Batterien)

Lebensdauer:

IP Klasse: IP 20

Verweis auf EN 1060-1 /-3 /-4; IEC 60601-1;

Normen: IEC 60601-1-2 (EMC); IEC 60601-1-11

Durchschnittliche Gerät: 5 Jahre oder 10000 Messungen, je

Lebensdauer: nachdem, was zuerst eintritt.

Zubehör: 2 Jahre oder 5000 Messungen, je

nachdem, was zuerst eintritt.

Dieses Gerät entspricht den Anforderungen der Richtlinie für

Medizinische Geräte 93/42/EWG.

Technische Änderungen vorbehalten.

Microlife BP B3 AFIB

TR
