Produkttyp	Kabelloser Öffnungsmelder
Marke	ABUS
Modell	FUMK50010W
Abmessungen (L x H x T)	33 mm x 89 mm x 29 mm
Gewicht	ca. 53 g
Stromversorgung	CR2 3 V Lithium-Batterie
Batterielebensdauer	Bis zu 36 Monate
Funkfrequenz	868,6625 MHz / FM
Leistungsaufnahme	0,03 A
Funkreichweite	Variabel je nach Umgebung (vor Ort zu testen)
Umgebungsklasse	I (-10 °C bis +55 °C)
Sicherheitsstufe	II
Gehäusematerial	ABS
Kontakte	Reed-Kontakt, interne Sabotagekontakte TS1-2, Möglichkeit für externe Kontakte
Anzahl Zonen	2 Zonen (Zone 1: Reed-Kontakt + Sabotageschutz, Zone 2: Eingang für externen Kontakt)
Signalisierungs-LED	Ja (aktivierbar/deaktivierbar über Jumper LK3)
Anlernen	Per Infrarot oder internes Anlernen über Jumper LK4
Externer Anschluss	DEOL (Double End of Line) mit Widerständen 2,2 kΩ und 4,7 kΩ, maximale Länge 10 m
Lieferumfang	Melder, Magnet, Magnetbefestigung, CR2-Batterie, Schrauben, Abstandsplättchen, Jumper, Anleitung
Kompatibilität	ABUS Secvest Alarmzentralen (Empfänger)

Häufig gestellte Fragen - FUMK50010W ABUS

Wie installiere ich den Öffnungsmelder FUMK50010W?

Befestigen Sie den Melder am Fenster- oder Türrahmen und den Magneten am beweglichen Teil. Halten Sie einen maximalen Abstand von 10 mm zwischen beiden ein. Verwenden Sie die mitgelieferten Schrauben und achten Sie darauf, dass der Wandreißkontakt (TS2) gedrückt ist. Konsultieren Sie die Schemata in der Anleitung für die Bohrlochpositionen.

Welche Batterie verwendet der Melder und wie wird sie ausgetauscht?

Der Melder verwendet eine CR2 3 V Lithium-Batterie. Zum Austausch öffnen Sie das Gehäuse durch Lösen der Schraube, nehmen Sie den Deckel ab und wechseln Sie die Batterie unter Beachtung der Polarität. Die Lebensdauer beträgt etwa 36 Monate.

Wie aktiviere oder deaktiviere ich die Signalisierungs-LED?

Zum Aktivieren der LED setzen Sie einen Jumper auf LK3. Zum Deaktivieren entfernen Sie den Jumper von LK3. Sie können auch die Prozedur über LK4 für eine temporäre Einstellung verwenden (LK4 überbrücken, bis Dauerblinken, dann entfernen).

Welche Funkreichweite hat der Melder FUMK50010W?

Die Reichweite hängt von den Umgebungsbedingungen ab (Hindernisse, Metallflächen). Es wird empfohlen, einen Alarmtest durchzuführen, indem der Melder provisorisch montiert wird. Die Signalstärke sollte mindestens 3 betragen (überprüfbar im Installateurmenü der Secvest-Zentrale).

Wie lerne ich den Melder an eine ABUS Secvest Alarmzentrale an?

Versetzen Sie die Zentrale in den Anlernmodus. Für Zone 1 halten Sie die Sabotagekontakte TS1 und TS2 gedrückt und lassen Sie einen davon los, bis die Bestätigung erfolgt. Für Zone 2 (externer Eingang) verbinden Sie die TAMP-Klemme mit den Kontakten 4 und 5 über einen Jumper und öffnen/schließen Sie dann die TAMP-Verbindung.

Kann ich zusätzliche kabelgebundene Melder anschließen?

Ja, der FUMK50010W ermöglicht den Anschluss externer Kontakte im DEOL-Verfahren. Verwenden Sie die Schraubklemmen der Leiste und beachten Sie die Widerstände (2,2 kΩ und 4,7 kΩ). Die Kabellänge darf 10 m nicht überschreiten.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie zuerst, ob die Batterie richtig eingelegt und die LED aktiviert ist (Jumper LK3 gesetzt). Wenn sie nicht leuchtet, testen oder ersetzen Sie die Batterie. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS-Kundendienst.

Ist der Melder mit anderen Marken von Alarmzentralen kompatibel?

Der Melder verwendet eine proprietäre ABUS-Frequenz (868,6625 MHz) und ist für den Betrieb mit Secvest-Zentralen ausgelegt. Die Kompatibilität mit anderen Marken ist nicht garantiert. Konsultieren Sie die Anleitung Ihrer Zentrale.

Wie reinige ich den Öffnungsmelder?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Produkte. Vermeiden Sie jeden Kontakt mit Wasser. Stellen Sie sicher, dass die Kontakte und die Batterie trocken sind.

Was tun, wenn der Melder keinen Alarm auslöst?

Überprüfen Sie die Ausrichtung zwischen Magnet und Melder (max. Abstand 10 mm), den Zustand der Batterie und ob die Zentrale scharfgeschaltet ist. Führen Sie einen Funkreichweitentest durch. Wenn das Problem weiterhin besteht, setzen Sie das Anlernen des Melders zurück.

BEDIENUNGSANLEITUNG FUMK50010W ABUS

Installationsanleitung

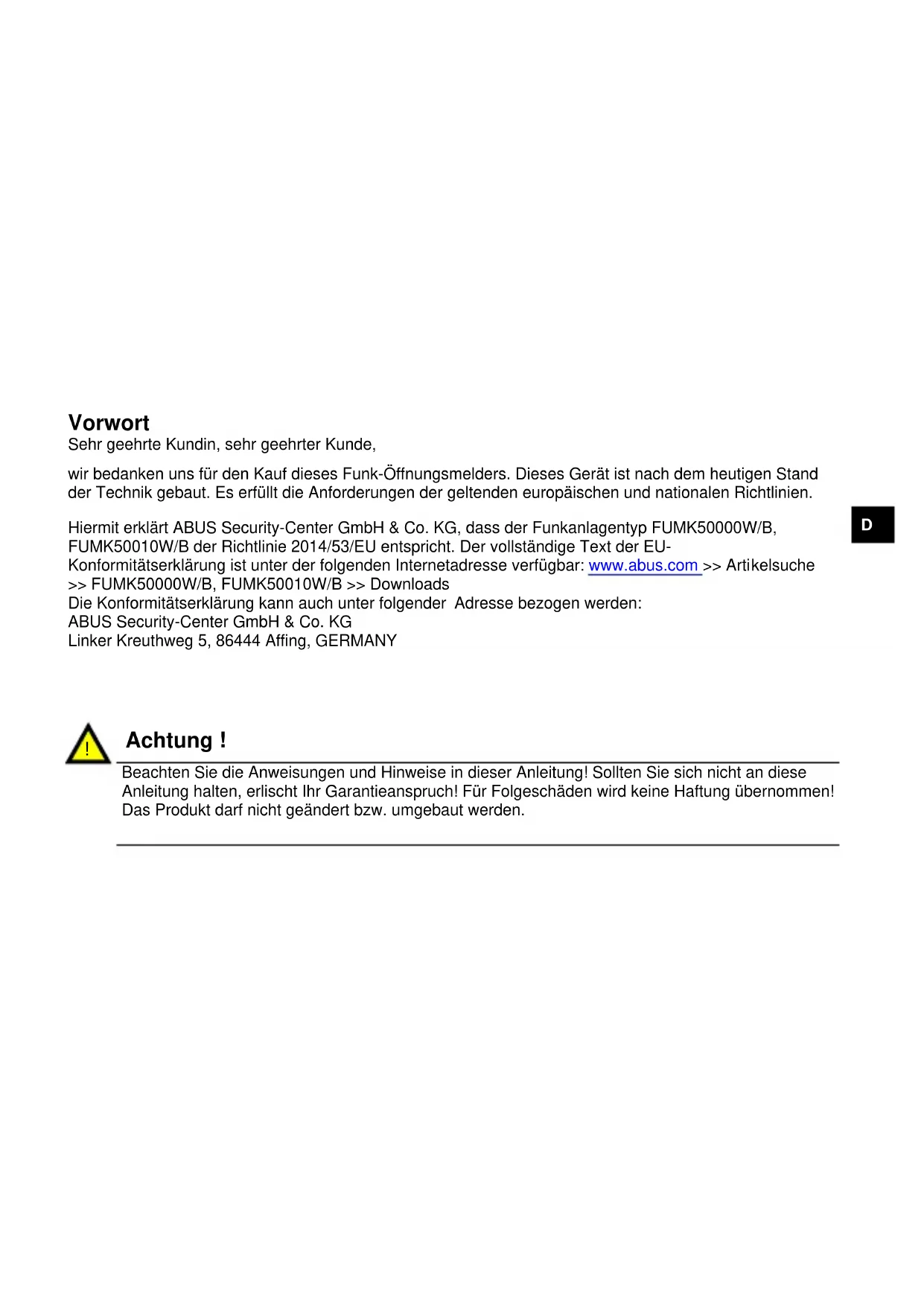

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUMK50000W/B, FUMK50010W/B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUMK50000W/B, FUMK50010W/B >> Downloads Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY

Achtung!

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das Produkt darf nicht geändert bzw. umgebaut werden.

Batteriewarnhinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden
  • Die Batterie darf nicht verbrannt werden
  • Die Batterie darf nicht mit Wasser in Berührung kommen
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen
  • Die Batterie ist nicht wieder aufladbar

• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden

1. Lieferumfang:

1 x Installationsanleitung
1 x Magnet
1 x Batterie CR2 3V Lithium
1 x Magnethalter
1 x Öffnungsmelder
2 x Senkkopfschrauben (Magnethalter)
2 x Linsenkopfschrauben (Melder)
4 x Magnet Abstandsplatten
2 x Melder Abstandsplatten
4 x Steckbrücken (Jumper) auf der Elektronik

3. Inbetriebnahme:

Öffnen Sie das Gehäuse, indem Sie die Schraube lösen und anschließend den Deckel entfernen.

2. Technische Daten:

Spannungsversorgung: 3V Li/MnO2

Batterietyp: CR2

Stromaufnahme: 0,03A

Frequenz: 868,6625 MHz / FM

Gewicht: ca. 53g

Abmaße BxHxT mm: 33x89x29

Batterielaufzeit: bis 36 Monate

Umweltklasse: I (-10-+55°C)

Sicherheitsgrad: II

INCERT-No: C0160194

Gehäusematerial.: ABS

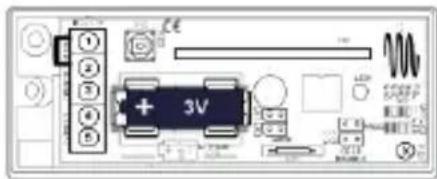

Achtung!

Beachten Sie die Polung!

Setzen Sie die Batterie in den Funköffnungsmelder ein.

Betriebszustand	Signal
Betriebsmodus	Kein Signal
Senden / Programmier Modus IR	4 x Blinken
Programmier Modus Melder intern	Kontinuierliches Blinken

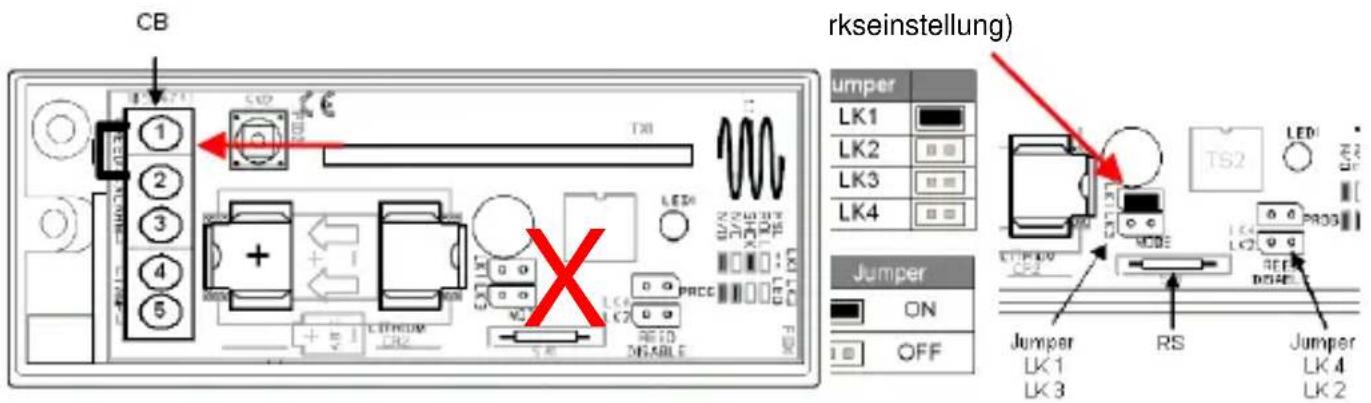

5. LED aktivieren

Stecken Sie einen Jumper auf LK1 und LK3. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt aktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her.

6. LED deaktivieren

Stecken Sie einen Jumper auf LK1. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt deaktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her.

7. Einlernen der Zonen:

Stellen Sie sicher, dass sich die Secvest (Empfänger) jeweils im Einlernmodus befindet. Verwenden Sie ein Funk - Universalmodul (Funkerweiterung), dann halten Sie die Signal LED „SL“ des Melders max. 50mm über den IR Empfänger und lernen Sie wie unten beschrieben die Zonen ein.

Auf den letzten Seiten befinden sich die möglichen Konfigurationen der einzelnen Zonen. Sie können diesen Funkmagnetkontakt auch als Funkmodul nutzen.

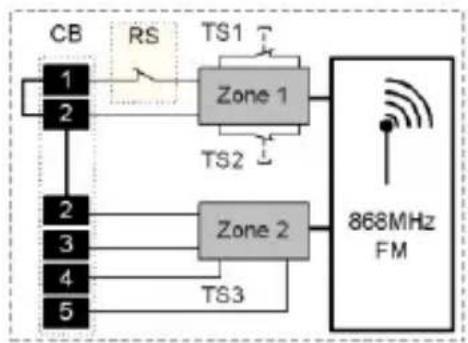

8. Einlernen der Zone1

Halten Sie den Wandabrisskontakt „TS2“, im ausgebauten Zustand auch den Deckelkontakt „TS1“ gedrückt.

Öffnen Sie einen dieser Kontakte, bis der Empfänger den Empfang bestätigt.
    Zone2["Zone 2"]
    3 --> Zone2
    4 --> Zone2
    5 --> Zone2
    Zone2 --> TS3
    868MHz["868MHz FM"]
    style 868MHz fill:#f9f,stroke:#333
    style 868MHz fill:#ccf,stroke:#333

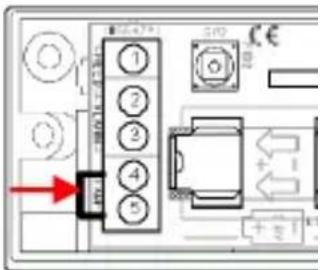

9. Einlernen der Zone 2

(wenn erforderlich)

Schließen Sie den Anschluss „TAMP“ mit

einer Drahtbrücke an der Anschlussklemme Kontakt 4 und 5.

Öffnen und schließen Sie die Verbindung „TAMP“, bis der Empfänger den Empfang bestätigt.

10. Montieren Sie den Melder:

• nicht auf oder in der nähe von Metallflächen!
• nicht unter 1m zu Gas-, Wasser- und Stromleitungen!
• nicht in der Nähe von elektrischen Geräten z.B., Computer, Kopierer oder anderen Sendern!

11. Reichweite:

Die Reichweite ist abhängig von den Umgebungsbedingungen. Befestigen Sie deshalb den Melder probeweise mit doppelseitigem Klebeband und lösen Sie zum Test einen Alarm aus. Wurde dieses Signal von der Secvest nicht empfangen, testen Sie den Melder an einer anderen Stelle. Die Signalstärke sollte den Wert 3 nicht unterschreiten. Überprüfung mit der Secvest: Gehen Sie in den Errichtermodus →Test →Meldersignal

12. Montageort:

Optimaler Montageort für den Funköffnungsmelder ist die obere Ecke Ihres Fenster-/Tür-Rahmens. Achten Sie darauf, dass Sie den Melder auf einer ebenen Fläche installieren, damit der Wandabrisskontakt TS2 (siehe Einlernen Zone 1) schaltet.

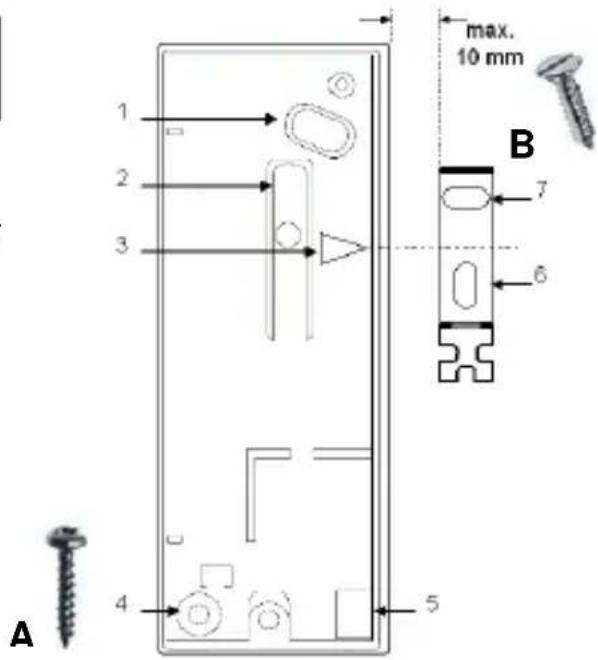

Entfernen Sie die Platine aus dem Gehäuse. Schraube „MS“ lösen, die Platine herausheben.

Befestigen Sie den Melder und den Magnethalter mittig zur Markierung „3“ mit max.10 mm Abstand.

Danach verwenden Sie die Bodenplatte des Melders und des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7 zu markieren

Verwenden Sie die Linsenkopfschrauben „A“ für den Melder und die Senkkopfschrauben "B" für den Magnethalter.

Achten Sie darauf, dass sich der Wandabrisskontakt „2“ nach innen bewegt.

Kabelöffnung „5“ für externe Melder, max. 10 Meter Anschlusskabel.

14. Konfigurationen :

Abkürzungen	Beschreibung		Abkürzungen	Beschreibung
CB	Anschlussklemme		TS1 - 2	Interne Sabotagekontakte
RS	Reed Schalter		eTS3	Externer Sabotagekontakt
NC	Normal geschlossen		eS1 - 2	Externe Schaltkontakte
NO	Normal offen

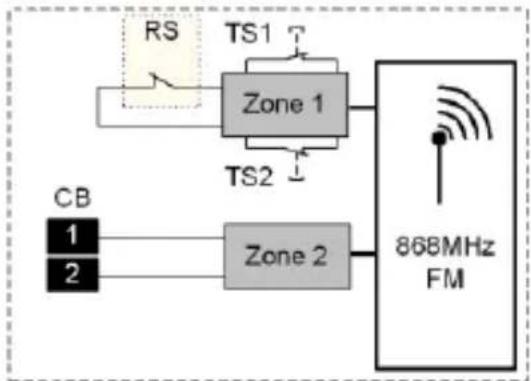

Verwenden Sie nur die Zone 2 des Melders, so sind die Internen Sabotagekontakte TS1-2 deaktiviert.

Fig.1

Preface

Dear customers,

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5, 86444 Affing, GERMANY

Important!

2. Technische gegevens:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5, 86444 Affing, GERMANY

Attenzione!

ABUS Security-Center GmbH & Co. KG

Installationsanleitung

Melder als Funkmodul nutzen

Sie können diesen

Funkmagnetkontakt auch als Funkmodul nutzen.

1. Schließen Sie den

Steckbrückenanschluss LK2

Magnetkontakt zu deaktivieren.

Schließen Sie die externen

Melder an den Klemmen des Schraubklemmblocks an und lernen sie ein, siehe „Externe Kontakte

anschließen“ und „Externe

Kontakte einlernen.

Externe Kontakte einlernen

Die externen Kontakte des Funköffnungsmelders werden auf eine extra Zone der Zentrale eingelernt:

1. Setzen Sie Ihre Funkzentrale in den Lernmodus. Beachten Sie die Anleitung Ihrer Funkzentrale.

1.1. Verbinden Sie die beiden Schraubklemmen am Schraubklemmblock mit einem 2K2 Widerstand.

1.2. Entfernen Sie den Widerstand wieder, um eine Funk Übertragung auszulösen. ODER:

1.3. Verbinden Sie den externen Kontakt mit einem Melder und öffnen Sie den Sabotageschutz.

1.4. Vergewissern Sie sich, dass die Alarmzentrale den Melder erkannt hat.

Externe Kontakte anschließen

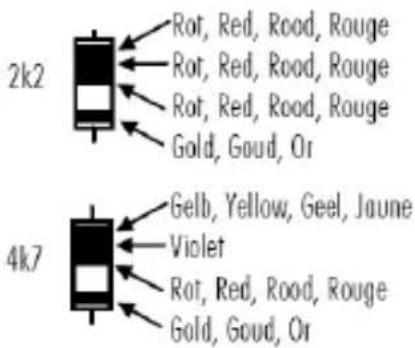

Sie können externe Kontakte über DEOL an diesen Funk-Öffnungsmelder anschließen.

Bei mehreren Geräten, müssen diese in Reihe geschaltet sein. Die Kabellänge sollte 10 m nicht überschreiten.

Schließen Sie die externen Geräte an die Schraubklemmen auf der Platine an, Beachten Sie auch die Widerstandswerte.

LED aktivieren / deaktivieren

Brücken Sie den Steckbrücken-Anschluss LK3 um die LED zu aktivieren. Entfernen Sie die Brücke, um sie zu deaktivieren.

LED	Blinkend: Programmiermodus4x blinken: SendenAus: Normal
LK2	Interner Kontakt		AusEin
LK3	LED		EinAus

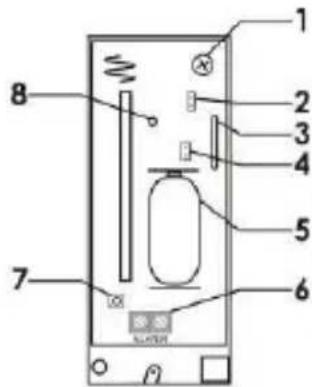

No	Bezeichnung
1	Befestigungsschraube
2	Steckbrückenanschluss LK2
3	Magnetschalter
4	Steckbrückenanschluss LK3
5	Batterie
6	Schraubklemmblock
7	Sabotageschutz, Deckel
8	LED

