| Type de produit | Détecteur d'ouverture sans fil |
| Marque | ABUS |
| Modèle | FUMK50010W |
| Dimensions (L x H x P) | 33 mm x 89 mm x 29 mm |
| Poids | Environ 53 g |
| Alimentation | Pile au lithium CR2 3 V |
| Durée de vie de la pile | Jusqu'à 36 mois |
| Fréquence radio | 868,6625 MHz / FM |
| Consommation | 0,03 A |
| Portée radio | Variable selon l'environnement (à tester sur site) |
| Classe environnementale | I (-10 °C à +55 °C) |
| Niveau de sécurité | II |
| Matériau du boîtier | ABS |
| Contacts | Contact à lames souples (reed), contacts anti-sabotage internes TS1-2, possibilité de contacts externes |
| Nombre de zones | 2 zones (zone 1 : contact reed + anti-sabotage, zone 2 : entrée pour contact externe) |
| DEL de signalisation | Oui (activable/désactivable via cavalier LK3) |
| Apprentissage | Par infrarouge ou apprentissage interne via cavalier LK4 |
| Raccordement externe | DEOL (double end of line) avec résistances 2,2 kΩ et 4,7 kΩ, longueur maxi 10 m |
| Contenu de la livraison | Détecteur, aimant, support magnétique, pile CR2, vis, plaquettes de calage, cavaliers, instructions |
| Compatibilité | Centrales d'alarme ABUS Secvest (récepteur) |
FOIRE AUX QUESTIONS - FUMK50010W ABUS
Questions des utilisateurs sur FUMK50010W ABUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice FUMK50010W - ABUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FUMK50010W de la marque ABUS.
MODE D'EMPLOI FUMK50010W ABUS
Détecteur d'ouverture sans fil
Instructions d'installation
Draadloze openingsmelder

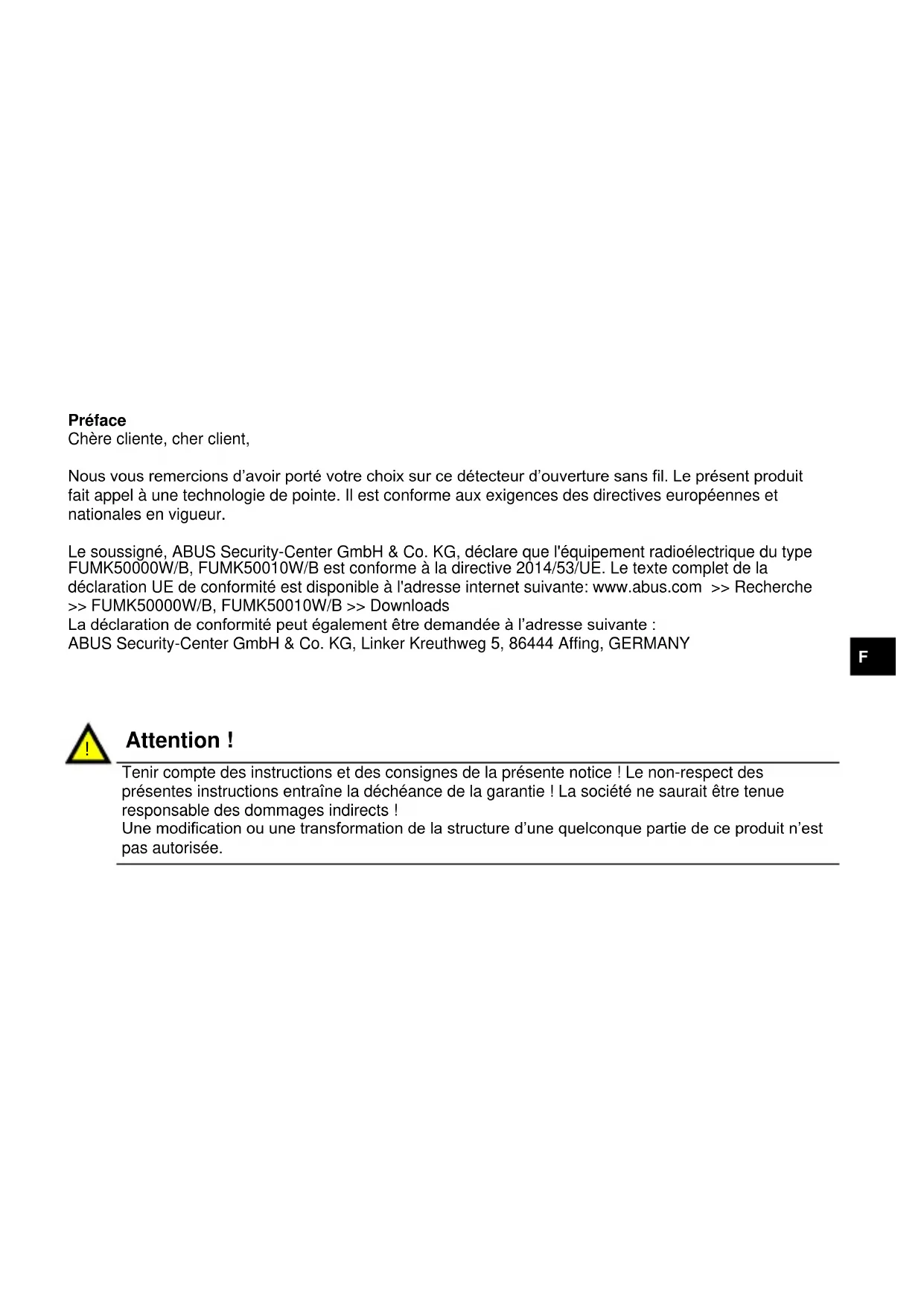

Nous vous remercions d'avoir porté votre choix sur ce détecteur d'ouverture sans fil. Le présent produit fait appel à une technologie de pointe. Il est conforme aux exigences des directives européennes et nationales en vigueur.
Le soussigné, ABUS Security-Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMK50000W/B, FUMK50010W/B est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.abus.com >> Recherche >> FUMK50000W/B, FUMK50010W/B >> Downloads
La déclaration de conformité peut également être demandée à l'adresse suivante :
ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Attention!
Tenir compte des instructions et des consignes de la présente notice ! Le non-respect des présentes instructions entraîne la déchéance de la garantie ! La société ne saurait être tenue responsable des dommages indirects ! Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Avertissements concernant la pile
L'appareil est alimenté en tension continue par une pile au lithium de 3 V. Pour assurer une vie longue durée à la pile et éviter les incendies et les préjudices corporels, veuillez tenir compte des consignes ci-après :
- Ne pas jeter la pile dans les ordures ménagères.
- La pile ne doit être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.
- Ne pas faire brûler la pile.
- La pile ne doit pas entrer en contact avec de l'eau.
- Elle ne doit être ni démontée, ni percée, ni endommagée.
- Les contacts de la pile ne doivent pas être court-circuités.
- Mettre la pile hors de portée des enfants en bas-âge.
- La pile n'est pas rechargeable.
1. Contenu de la livraison :
1 x instructions d'installation
1 aimant
1 x pile CR2 3 V au lithium
1 support magnétique
1 détecteur d'ouverture
2 vis à tête noyée (support magnétique)
2 vis à tête cylindrique (détecteur)
4 plaques de calage de l'aimant
2 plaques de calage du détecteur
4 straps enfichables (cavaliers) sur l'électronique
3. Mise en service :
Ouvrir le boîtier en desserrant la vis, puis en retirant le couvercle.
2. Fiche technique :
| Alimentation : | 3V Li/MnO2 |
| Type de pile : | CR2 |
| Consommation : | 0,03 A |
| Fréquence : | 868,6625 MHz/FM |
| Poids : | env. 53 g |
| Dimensions LxHxP mm : | 33x89x29 |
| Durée de service de la pile : | 36 mois maxi. |
| Classe environnementale : | I (-10-+55 °C) |
| Niveau de sécurité : | II |
| N° INCERT : | C0160194 |
| Boîtier : | ABS |

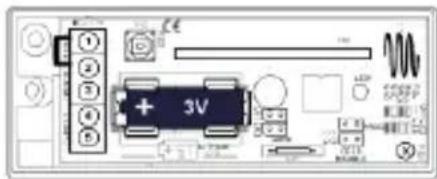

Attention!
Faire attention à la polarité !
Introduisez la pile dans le détecteur d'ouverture sans fil.

4. DEL de signalisation:
| Etat de fonctionnement | Signal |
| Mode de fonctionnement | Aucun signal |
| Emission / Mode de programmation IR | 4 clignotements |
| Mode de programmation détecteur interne | Clignotement continu |
DEL de signalisation

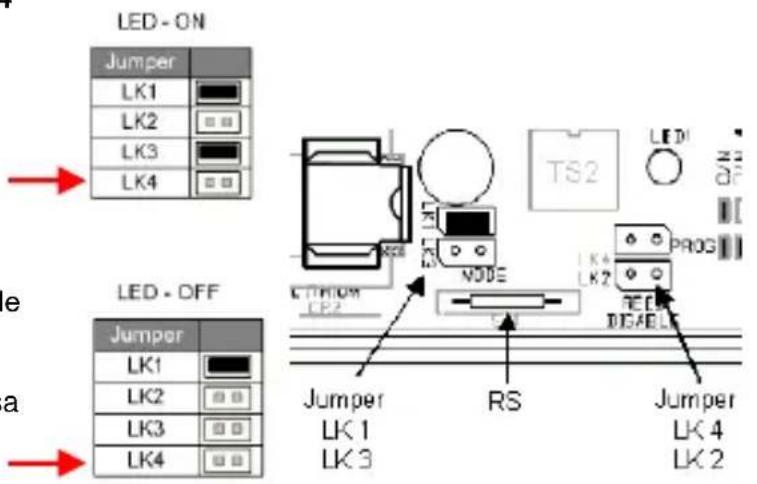

5. Activation de DEL :
Enfichez un cavalier sur LK1 et LK3. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le ensuite. La DEL est maintenant active. Remettre le cavalier sur sa position d'origine.
6. Désactivation de LED :
Enfichez un cavalier sur LK1. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le ensuite. La DEL est maintenant désactivée. Remettre le cavalier sur sa position d'origine.

7. Apprentissage des zones :
Assurez-vous que la Secvest (récepteur) soit à chaque fois en mode d'apprentissage. Utilisez un module universel sans fil (extension radio), puis tenez la DEL de signalisation « SL » du détecteur à 50 mm maxi. au-dessus du récepteur IR et procédez à l'apprentissage des zones comme décrit ci-après.

Aux dernières pages, vous trouverez les configurations possibles des diverses zones. Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

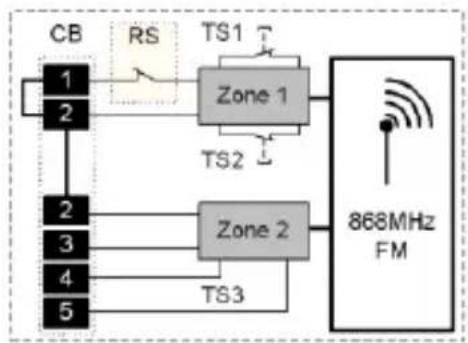

8. Apprentissage de la zone 1 :
Maintenez le contact anti-arrachement mural « TS2 », à l'état démonté également le contact de couvercle « TS1 » enfoncés.
Ouvrez l'un de ces contacts jusqu'à ce que le récepteur accuse réception.


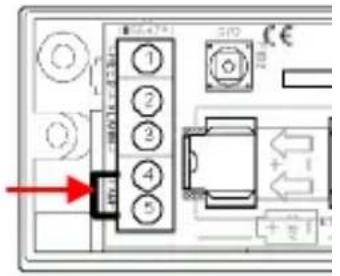

9. Apprentissage de la zone 2: (si nécessaire)
Reliez la borne « TAMP » à la borne contact 4 et 5 à l'aide d'un cavalier.
Ouvrez et fermez la connexion « TAMP », jusqu'à ce que le récepteur confirme.

10. Ne pas monter le détecteur :
- sur ou à proximité de surfaces métalliques !
- à moins de 1 m de conduites de gaz, d'eau ou de lignes de courant !
- à proximité d'appareils électriques, tels que des ordinateurs, des photocopieurs ou autres émetteurs !
11. Portée :
La portée dépend des conditions ambiantes. Fixez donc le détecteur à titre d'essai à l'aide de ruban adhésif double face et déclenchez une alarme d'essai. Si ce signal n'a pas été reçu par la Secvest, testez le détecteur à un autre endroit. L'intensité du signal ne doit pas être inférieure à la valeur 3. Vérification avec la Secvest: Passez en mode installateur → Test → Portée Radio
12. Site de montage :
Le coin supérieur de votre fenêtre/encadrement de porte est un site de montage optimal du détecteur d'ouverture de porte. Veillez à installer le détecteur sur une surface plane, pour que le contact anti-arrachement murale TS2 commute (voir Apprentissage de la zone 1).

F

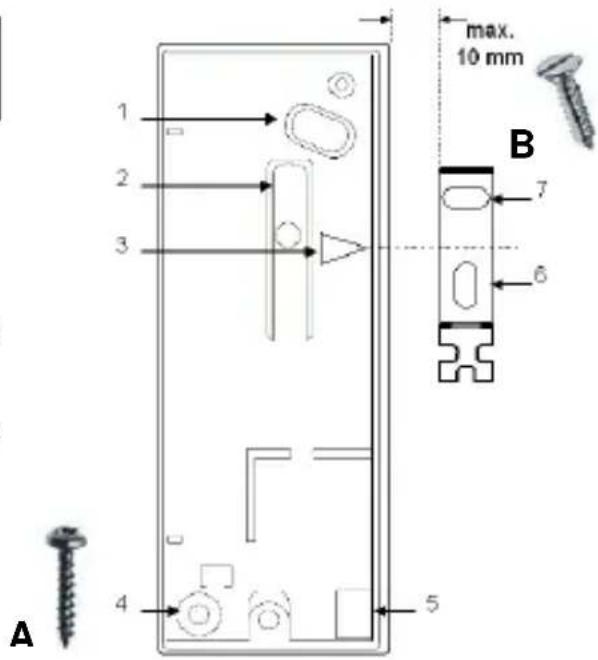

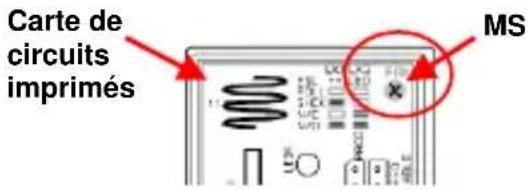

Retirez la platine du boîtier. Desserrez la vis « MS » et retirez la platine en la soulevant.

Fixez le détecteur et le support magnétique en les centrant par rapport au repère « 3 » et à 10 mm de distance maxi.
Utilisez ensuite l'embase du détecteur et du support magnétique pour le repérage des trous de fixation 1, 4 et 6, 7.
Utilisez les vis à tête cylindrique « A » pour le détecteur et les vis à tête noyée « B » pour le support magnétique.
Veillez à ce que le contact anti-arrachement mural « 2 » se déplace vers l'intérieur.
Passe-câble « 5 » pour détecteur externe, câble de raccordement de 10 mètres maxi.

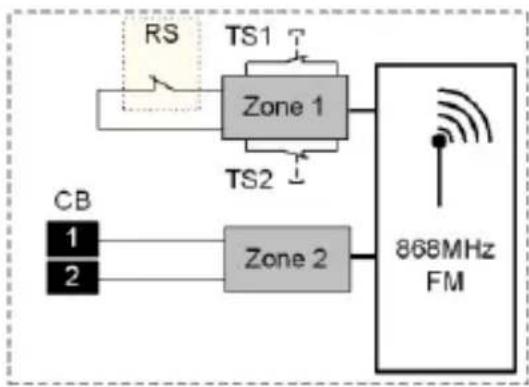

14. Configurations :
| Abréviations | Description | Abréviations | Description | |
| CB | Borne de raccordement | TS1 - 2 | Contacts anti-sabotage internes | |
| RS | Contact à lames souples | eTS3 | Contact anti-sabotage externe | |
| NC | Normalement fermé | eS1 - 2 | Contacts de commutation externes | |
| NO | Normalement ouvert |

Si vous n'utilisez que la zone 2 du détecteur, les contacts anti-sabotage internes TS1-2 sont désactivés.
Fig. 1

Voorwoord
Geachte klant,
Détecteur d'ouverture sans fil
Instructions d'installation
Draadloze openingsmelder
Utilisation du détecteur en tant que module radio
Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

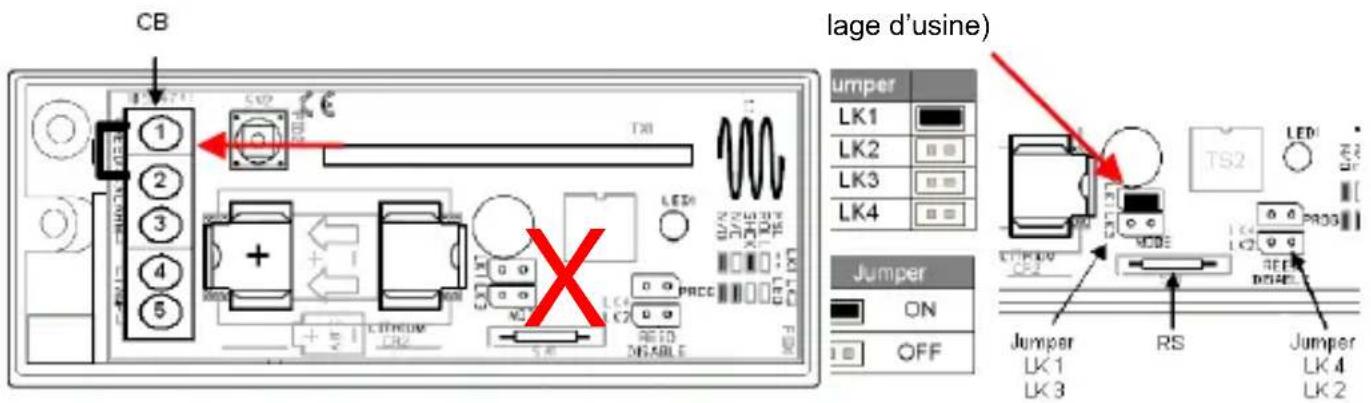

- Fermez la borne du strap enfichable LK2 (fig. 1, pos. 2) pour désactiver le contact magnétique interne.
Reliez les détecteurs externes aux bornes à vis de la barrette et procédez à leur apprentissage, voir « Raccordement de contacts externes » et « Apprentissage de contacts externes ».
Apprentissage de contacts externes
L'apprentissage des contacts externes du détecteur d'ouverture sans fil a lieu sur une zone particulière de la centrale :
- Mettez la centrale d'alarme sans fil en mode d'apprentissage. Tenez compte du mode d'emploi de la centrale d'alarme sans fil.
1.1. Raccordez les deux bornes à vis à la barrette à bornes à l'aide d'une résistance de 2,2 kiloohms.
1.2. Retirez de nouveau la résistance pour déclencher un envoi de signal radio. OU :
1.3. Reliez le contact externe à un détecteur et ouvrez la protection anti-sabotage.
1.4. Assurez-vous que la centrale d'alarme ait détecté le détecteur.
Raccordement de contacts externes

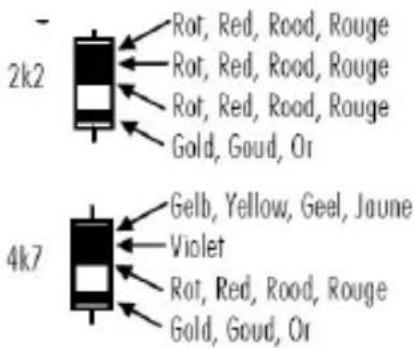

Le raccordement de contacts externes à ce détecteur d'ouverture sans fil est possible par DEOL. En présence de plusieurs appareils, ces derniers doivent être branchés en série. La longueur de câble ne doit pas dépasser 10 m.
Raccordez les appareils externes aux bornes à vis sur la platine. Tenez également compte des résistances.
Activation/désactivation de DEL
Shuntez LK3 pour activer la DEL. Retirer le cavalier pour la désactiver.
| EL | Clignotement : mode de programmationClignotement quadruple : envoiEteinte : normal | ||
| LK2 | Contact interne | ![]() | DésactivéActivé |
| LK3 | DEL | ![]() | ActivéDésactivé |

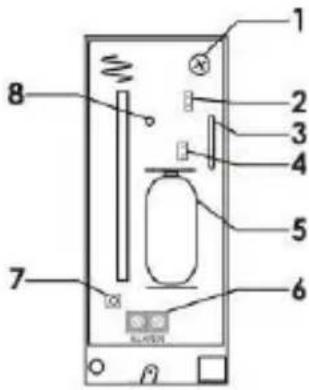

| N° | Désignation |
| 1 | Vis de fixation |
| 2 | Connexion de strap enfichable LK2 |
| 3 | Contact magnétique |
| 4 | Connexion de strap enfichable LK3 |
| 5 | Pile |
| 6 | Barrette de bornes à vis |
| 7 | Protection anti-sabotage, couvercle |
| 8 | DEL |

