Produkttyp	2-in-1 Akku-Stielsauger (Stiel- und Handstaubsauger)
Marke	Bosch
Modell	Move 2in1 BBHMOVE5N
Kategorie	Stielsauger
Stromversorgung	Integrierte wiederaufladbare NiMH-Akkus
Ladezeit (erste Verwendung)	Mindestens 16 Stunden
Betriebsdauer	Variiert je nach Leistung (bis zu ca. 30 Minuten im mittleren Modus)
Bürstentyp	Bodenbürste mit rotierender Elektrobürste
Im Lieferumfang enthaltenes Zubehör	Fugendüse, Mini-Pinsel, Textilfilter, Schmutzfilter
Behälterkapazität	Ca. 0,5 L (Schmutzbehälter)
Filtration	Schmutzfilter + Textilfilter (waschbar)
Geräuschpegel	Ca. 75 dB(A) (Schätzung)
Gewicht	Ca. 2,5 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 25 x 20 x 110 cm (Schätzung)
Gehäusematerial	ABS-Kunststoff
Verwendungszweck	Nur für den Haushalt, Hartböden und Teppiche
Filterwartung	Behälter nach jedem Gebrauch leeren, Filter bei Verschmutzung waschen, vor dem Wiedereinbau vollständig trocknen
Reinigung der Bürste	Eingewickelte Fäden und Haare abschneiden, mit der Fugendüse absaugen
Sicherheit	Nicht ohne Filter saugen, nicht an Personen/Tieren verwenden, keine Flüssigkeiten oder heißen Materialien saugen
Ladetemperatur	Zwischen 0 °C und 40 °C
Garantie	Gemäß den landesspezifischen Bedingungen (Vorlage der Rechnung erforderlich)

Häufig gestellte Fragen - Move 2in1 BBHMOVE5N BOSCH

Wie lade ich den Stielsauger zum ersten Mal auf?

Laden Sie das Gerät vor dem ersten Gebrauch mindestens 16 Stunden lang auf. Schließen Sie das Ladegerät an eine Steckdose an und verbinden Sie es mit der Ladebuchse auf der Rückseite des Staubsaugers. Die Ladeanzeige leuchtet und bleibt solange an, wie das Gerät angeschlossen ist.

Wie verwende ich den Stielsauger im 2-in-1-Modus?

Der Stielsauger kann als normaler Stielsauger oder als Handstaubsauger verwendet werden. Zum Abnehmen des Handstaubsaugers drücken Sie die Entriegelungstaste und ziehen Sie ihn vom Stielkörper ab. Sie können ihn dann mit der Fugendüse für Ecken und Möbel verwenden.

Wie reinige ich die Filter?

Leeren Sie den Staubbehälter nach jedem Gebrauch. Zum Reinigen der Filter entfernen Sie den Behälter, nehmen Sie den Schmutzfilter und den Textilfilter heraus, klopfen Sie sie aus oder bürsten Sie sie ab. Bei starker Verschmutzung können Sie sie mit Wasser waschen. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Was tun, wenn sich die rotierende Bürste nicht mehr dreht?

Überprüfen Sie, ob sich Haare oder Fäden um die Bürste gewickelt haben. Schneiden Sie sie mit einer Schere ab und saugen Sie die Reste mit der Fugendüse ab. Stellen Sie außerdem sicher, dass die Bürste richtig eingerastet ist.

Kann der Staubsauger Flüssigkeiten aufsaugen?

Nein, der Staubsauger ist nur zum Aufsaugen von trockenen Materialien ausgelegt. Saugen Sie niemals Flüssigkeiten, heiße, glühende, entflammbare oder explosive Substanzen auf.

Wie pflege ich das Gerät?

Schalten Sie vor der Reinigung das Gerät aus und ziehen Sie das Ladegerät ab. Reinigen Sie das Gehäuse mit einem weichen Tuch und einem Kunststoffreiniger. Verwenden Sie keine Scheuermittel, Glasreiniger oder Allzweckreiniger. Tauchen Sie das Gerät niemals in Wasser.

Wie wechsle ich die Akkus?

Das Gerät enthält wiederaufladbare NiMH-Akkus. Um sie am Ende ihrer Lebensdauer zu entfernen, öffnen Sie das Fach, indem Sie die Abdeckung verschieben, schneiden Sie das Befestigungsband durch, nehmen Sie den Akkublock heraus, schneiden Sie die Kabel durch und isolieren Sie die Enden. Entsorgen Sie die Akkus getrennt gemäß den Vorschriften.

Warum leuchtet die Ladeanzeige dauerhaft?

Die Ladeanzeige leuchtet, solange der Staubsauger an das Stromnetz angeschlossen ist, auch wenn die Akkus vollständig geladen sind. Das ist normal. Eine leichte Erwärmung des Ladegeräts und des Geräts ist ebenfalls normal.

Welches Zubehör ist erhältlich?

Der Staubsauger wird mit einer Elektrobodenbürste, einer Fugendüse und einem Mini-Pinsel geliefert. Ersatzfilter können beim Bosch-Kundendienst bestellt werden.

Wo finde ich die Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht als kostenloser PDF-Download auf der Website notice-facile.com zur Verfügung. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG Move 2in1 BBHMOVE5N BOSCH

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für den Haushalt oder in haushaltsähnlichen, nicht- gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterräumen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden.

Der Staubsauger darf nur bedient werden mit:

■ Original-Filtereinsätzen
■ Original-Ersatzteilen, -Zubehör

Der Staubsauger ist nicht geeignet für:

■ das Absaugen von Menschen oder Tieren
■ das Aufsaugen von:

• gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen
• feuchten oder flüssigen Substanzen
• leicht entflammbaren oder explosiven Stoffen und Gasen
• Asche, Ruß aus Kachelöfen und Zentral-Heizungsanlagen.

Sicherheitshinweise

■ Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen.
Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen nicht mit dem Gerät spielen.

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

■ Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen.

= Es besteht Erstickungsgefahr!

Sachgemäßer Gebrauch

■ Ladegerät nur gemäß Typenschild anschließen und in Betrieb nehmen.
- Niemals ohne Filtereinsätze saugen.=> Gerät kann beschädigt werden!
■ Nicht am Netzanschlusskabel, sondern am Stecker ziehen, um das Ladegerät vom Netz zu trennen.
■ Laden Sie das Gerät nicht bei Temperaturen unter 0°C oder über 40°C.
■ Defektes Ladegerät nicht anschließen oder öffnen, sondern gegen neues tauschen.
■ Beschädigten Akkusauger nicht in Betrieb nehmen.
■ Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteilaustausch, soweit sie nicht unter »Reinigung« in dieser Gebrauchsanweisung beschrieben sind, nur vom autorisierten Kundendienst durchgeführt werden.

■ Staubsauger vor Witterungseinflüssen,

Feuchtigkeit und Hitzequellen schützen.

Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

Hinweise zur Entsorgung

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Achtung: Dieses Gerät enthält wieder aufladbare NiMH-Batterien (Akkus). Vor der Entsorgung des Gerätes die entladenen Batterien ausbauen (siehe Bilder 15) und umweltgerecht entsorgen.

en

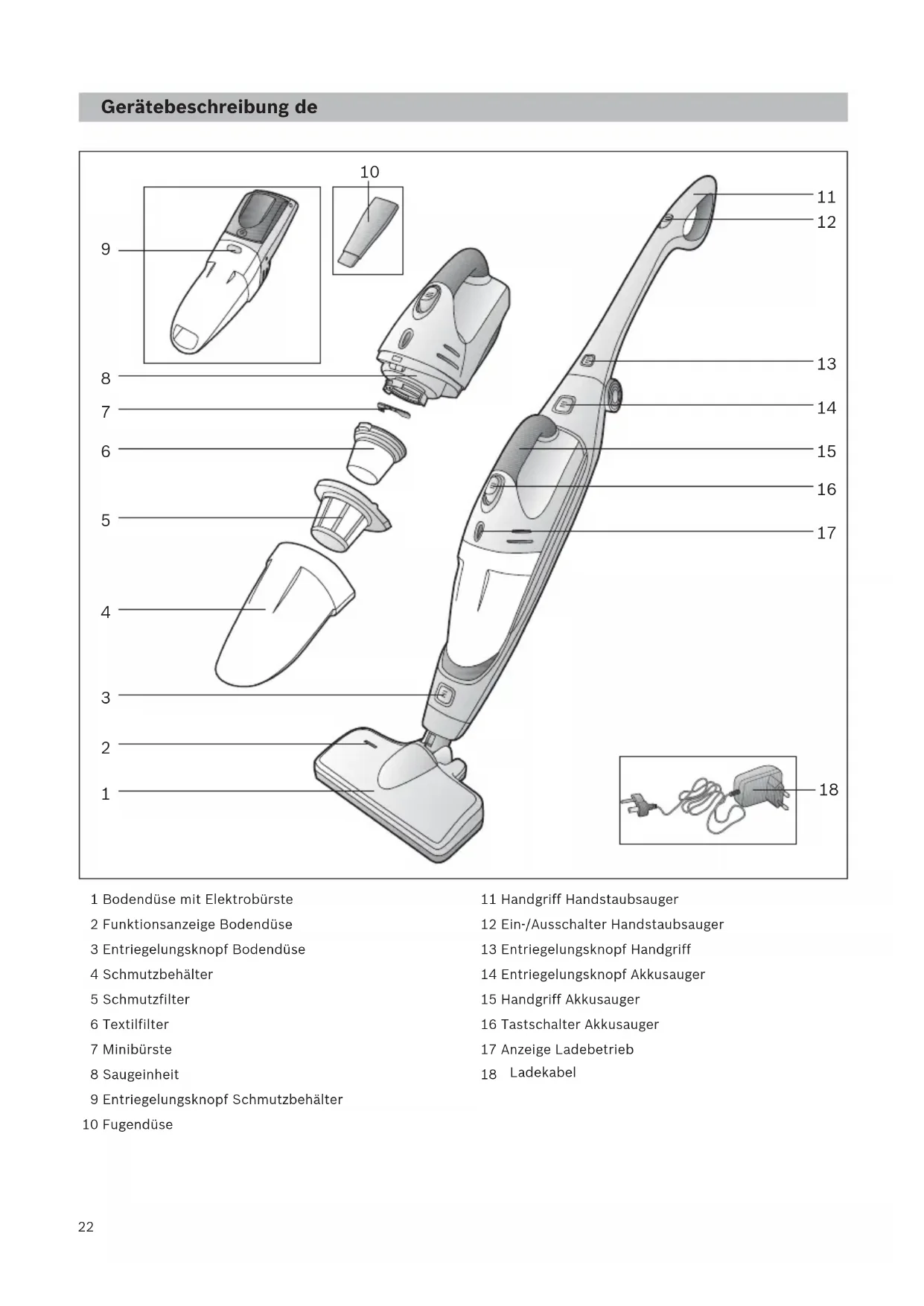

1 Bodendüse mit Elektrobürste
2 Funktionsanzeige Bodendüse
3 Entriegelungsknopf Bodendüse
4 Schmutzbehälter
5 Schmutzfilter
6 Textilfilter
7 Minibürste
8 Saugeinheit
9 Entriegelungsknopf Schmutzbehälter
10 Fugendüse

11 Handgriff Handstaubsauger
12 Ein-/Ausschalter Handstaubsauger
13 Entriegelungsknopf Handgriff
14 Entriegelungsknopf Akkusauger
15 Handgriff Akkusauger
16 Tastschalter Akkusauger
17 Anzeige Ladebetrieb
18 Ladekabel

de

Bitte Bildseiten ausklappen!

Vor dem ersten Gebrauch

Bild 1

Handgriff aufrichten und verrasten
Um den Handgriff umzuklappen Entriegelungsknopf drücken und Handgriff-Verrastung lösen.

Bild 2

-Handstaubsauger in die Bodendüse stecken und verrasten.
Zum Lösen der Bodendüse Entriegelungsknopf drücken und Handstaubsauger aus der Düse ziehen.

Bild 3

• Akkusauger wie dargestellt in den Handstaubsauger einsetzen und verrasten.
  Achten Sie darauf, dass die Kontakte von Akkusauger und Handstaubsauger nicht verschmutzt sind. Gegebenenfalls die Kontakte reinigen.

Bild 4

! Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 16 Stunden geladen werden.

• Stellen Sie den Staubsauger zum Laden in die Nähe einer Steckdose. Das Gerät kann frei im Raum abgestellt werden. (siehe Bild 6)
• Ladekabel hinten in den Anschluss des Gerätes stecken.
• Stecker des Ladegerätes in Steckdose stecken.
  Die Anzeige Ladebetrieb leuchtet.
  Die Anzeige leuchtet solange der Staubsauger über das Ladegerät mit dem Stromnetz verbunden ist.
• Sie erlischt auch dann nicht, wenn die Akkus des Staubsaugers komplett geladen sind.
  Eine Erwärmung des Ladegerätes und Staubsaugers ist normal und unbedenklich.
• Sie können den Staubsauger immer laden, wenn er nicht benutzt wird. Auf diese Weise steht er immer zur Verfügung.

Saugen

Verwendung des Handstaubsaugers

Bild 5

Ein-/ Ausschalter in Pfeilrichtung betätigen. Die Funktionsanzeige der Bodendüse leuchtet und zeigt damit an, dass sich die Bürstenwalze dreht.

Ab Modell BBHMOVE4N:

Der Ein-/Ausschalter kann in folgende zwei Positionen geschaltet werden:

• Position 1 = mittlere Leistungsstellung => Das Gerät hat eine längere Laufzeit.
  Position 2 = hohe Leistungsstellung => Das Gerät hat eine höhere Leistung bei kürzerer Laufzeit.

Bild 6

Bei kurzen Saugpausen kann das Gerät frei im Raum abgestellt werden. Dazu den Sauger leicht nach vorne in Richtung Düse kippen.

Achtung: Zum Abstellen das Gerät unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte.

Achtung: Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

Verwendung des Akkusaugers

Bild 7

Durch Betätigen des Entriegelungsknopfs Akkusauger entriegeln und aus dem Handstaubsauger entnehmen.

Fugendüse

Bild 8

Zum Absaugen von Fugen und Ecken, etc.
Die Fugendüse, wie dargestellt, in die Saugöffnung des Akkusaugers stecken.

Bild 9

Zum Laden Akkusauger in den Handstaubsauger einsetzen und verrasten. Auf korrekten Sitz achten.

Reinigung der Filter

Der Staubbehälter sollte möglichst nach jedem Saugvorgang geleert werden.

Bild 10

Entnehmen Sie den Akkusauger aus dem Handstaubsauger(siehe Bild 7)
Staubbehälter mit Hilfe der Entriegelungstaste entriegeln und von der Saugeinheit abziehen.

Bild 11

Schmutzfilter und Textilfilter mit Hilfe des Handgriffs aus dem Staubbehälter entnehmen und durch Ausklopfen bzw. Ausbürsten mit dem beigefügten Bürstchen reinigen.

Bild 12

Staubbehälter entleeren.

- Bei starker Verschmutzung können die Filter und der Staubbehälter ausgewaschen werden.

Staubbehälter im Anschluss mit einem trockenen Tuch ausreiben; Filter vor dem Wiedereinsetzen komplett trocknen lassen.

Bild 13

a) Schmutzfilter und Textilfilter in den Staubbehälter einsetzen.
b) Staubbehälter auf die Saugeinheit aufsetzen und verrasten.

Bei Bedarf können die Filter über den Kundendienst bezogen werden

Reinigung der Bodendüse

Bild 14

• Die Bodendüse sollte in regelmäßigen Abständen gereinigt werden.
  ●Dazu die Bodendüse vom Handstaubsauger lösen. (siehe Bild 2)
  Aufgewickelte Fäden und Haare mit einer Schere durchschneiden. Fäden und Haare mit der Fugendüse absaugen.

Pflege

Vor Reinigung des Akkusaugers bzw. Handgerätes müssen diese ausgeschaltet und vom Ladegerät getrennt sein. Sie können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden. Sauger niemals in Wasser tauchen

Entsorgung der Akkus

Vor der Entsorgung des Gerätes Akkublock bitte ausbauen und getrennt entsorgen.

Bild 15

●Batteriefach in Pfeilrichtung aufschieben.
Halteband durchtrennen und Akkublock aus dem Gerät entnehmen.
Zuleitungen durchtrennen und zur Sicherheit Kabelenden mit Band zur Isolierung einzeln verkleben.

Position 1 = mellem effekt

A BBHMOVE4N modelltöl:

BSH Hausgeräte Service GmbH

Zentralwerkstatt für kleine

Hausgeräte

Trautskirchener Strasse 6-8

90431 Nürnberg

Online Auftragsstatus, Filterbeutel-

Konfigurator und viele weitere Infos unter:

www.bosch-home.com

Reparaturservice, Ersatzteile &

Zubehör, Produkt-Informationen:

Tel.: [phone]

mailto:cp-servicecenter@

bshg.com

Wr sind an 365 Tagen rund um die Uhr erreichbar.

AT Österreich, Austria

BSH Hausgeräte

Gesellschaft mbH

Werkskundendienst

für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]*

Fax: [phone]

mailto:vie-stoerungsannahme@

bshg.com

Hotline für Espresso-Geräte:

Tel.: [phone]*

www.bosch-home.at

*innerhalb Österreichs zum Regionaltarif

AU Australia

BSH Home Appliances Pty. Ltd.

7-9 Arco Lane

Werkskundendienst für

Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

mailto:ch-info.hausgeraete@

bshg.com

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.bosch-home.com

CY Cyprus, Kúπρος

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

Tel.: [phone]*

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

en

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für dieses Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihnen der Händler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich.

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen aus Deutschland:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Tel.: [phone] oder unter

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
2. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34 / 81739 München // Germany
