BEDIENUNGSANLEITUNG Turn 2 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedelunungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung möglich beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie diese Gesät nicht Wasser oder Flüssigkeiten aus! Öffnen Siemials das Gehäuse!

WARNING!

Für Weiteren Gebrauch aufbewahren!

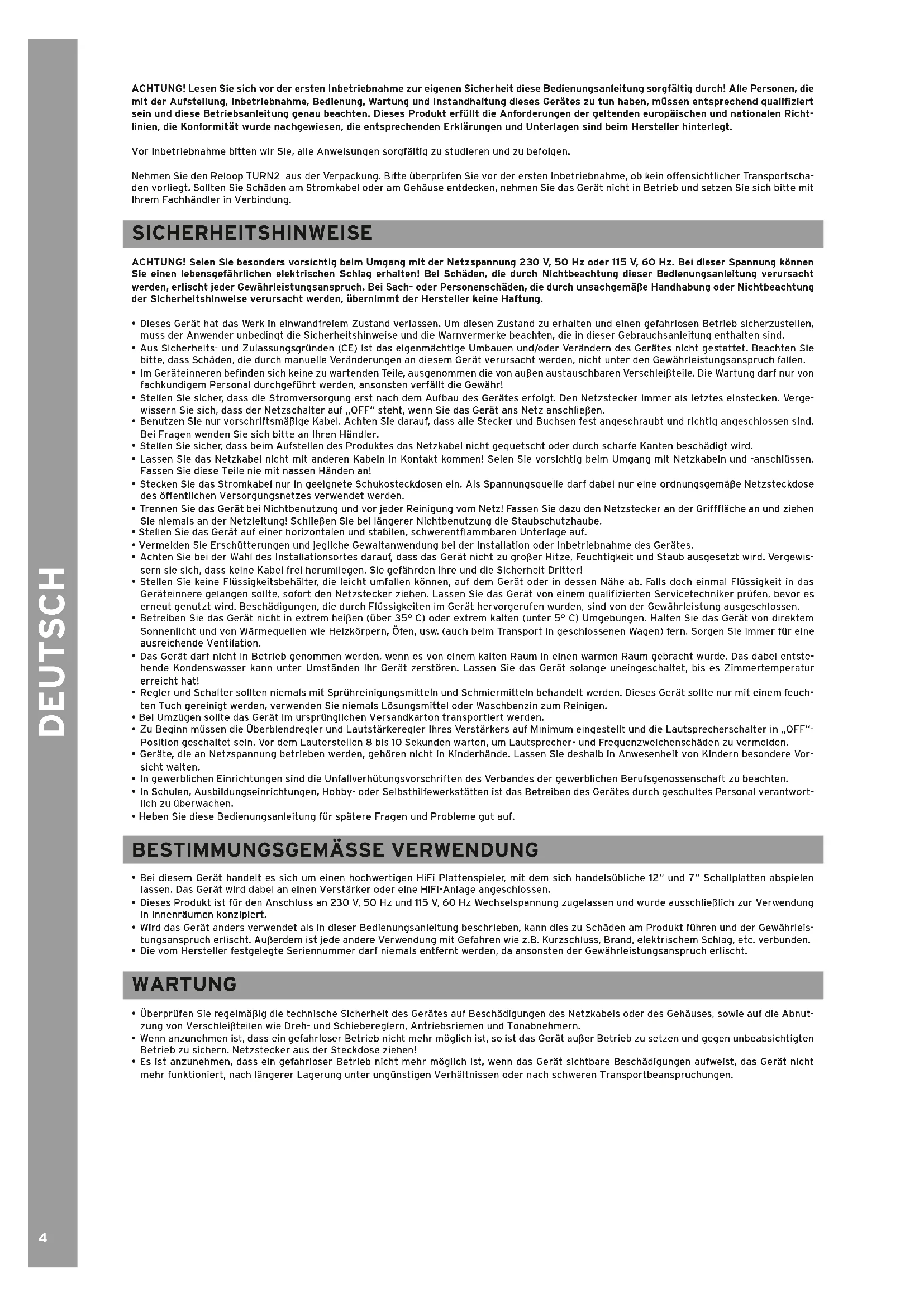

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfuftt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erkräuungen und Unterlagen sind beim Hersteller hinterlegt.

Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop TURN2 aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportscha den vorliegt. Sollen sie Schaden am Stromkabel oder am Gehaus entdecken, behnem Sie das Gerat nicht in Betrieb und setzen Sie sichitte mit Ihrem Fachhandler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 230 V, 50 Hz oder 115 V, 60 Hz. Bei dieser Spannung konnen Sie einen lebensgeführlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursucht werden, erlitscht jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitschinweise verursacht werden, übernimmt der Hersteller kehe Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sichzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmachtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schaden, die durch manuelle Veränderungen an thisem Gerat verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austrauschbaren Verschleitsteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewähr!
• Stellen Sie sich, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf OFF' steht, wenn Sie das Gerät ans Netz anschließen.
  Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Handen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqelle darf darauf nur eine ordnungsgemiete Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung! Schliepen Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterland auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewis-sern sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in denen Nähe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen soll, sondern den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechnik prüfen, bevors erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
  Betreiben Sie das Gerät nicht in extrem因为他们 (über 35^ ) oder extrem kalten (unter 5^ ) Umgebungen. Halten Sie das Gerät von direktem Sonnlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie Immer für eine ausreichende Ventilation.
  Das Gerat darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabi entstehende Kondenswasser kann unter Umständen Ihr Gerat zerstoren. Lassen Sie das Gerat solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
  Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerat solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihr's Veränderkurs auf Minimum eingestellt und die Laufsprecherschalter in „OFF“Position geschalteit sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Laufsprecher- und Frequenzweichenschäden zu vermeiden.
  Gere, die an Netzspannung betrieben werden, gehoren nicht in Kinderhunde. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
  In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei thisem Gerät handelt es sich um einen hochwertigen HiFi Plattenspieler, mit dem sich handelsübliche 12" und 7" Schallplatten abspieten lessen. Das Gerät wird bzw ein einen Veränderer oder eine HiFi-Anlage angeschlossen.
• Dieses Produkt ist für den Anschluss an 230 V, 50 Hz und 115 V, 60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipliert.
  Wird das Gerat anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schaden am Produkt fahren und der Gewährleistungsanspruch erlitscht. Auerdem Ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischen Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleibteilen wie Dreh- und Schiebereglinn, Antriebsriemen und Tonabnehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungündigen Verhältnissen oder nach schweren Transportbeanspruchungen.

LIEFERUMFANG

• Plattenteller
  Staubschutzhaube
  2x Scharniere fur Staubschutzhaube
  Gegengewicht
  PHONO RCA-Kabel mit Erdungsdraht
• DC Netzteil mit internationalen Adaptern
  Filzmatte
  Bedienungsanleitung
  Ortofon OM10 Tonabnehmer & Headshell

BEZEICHNUNGEN

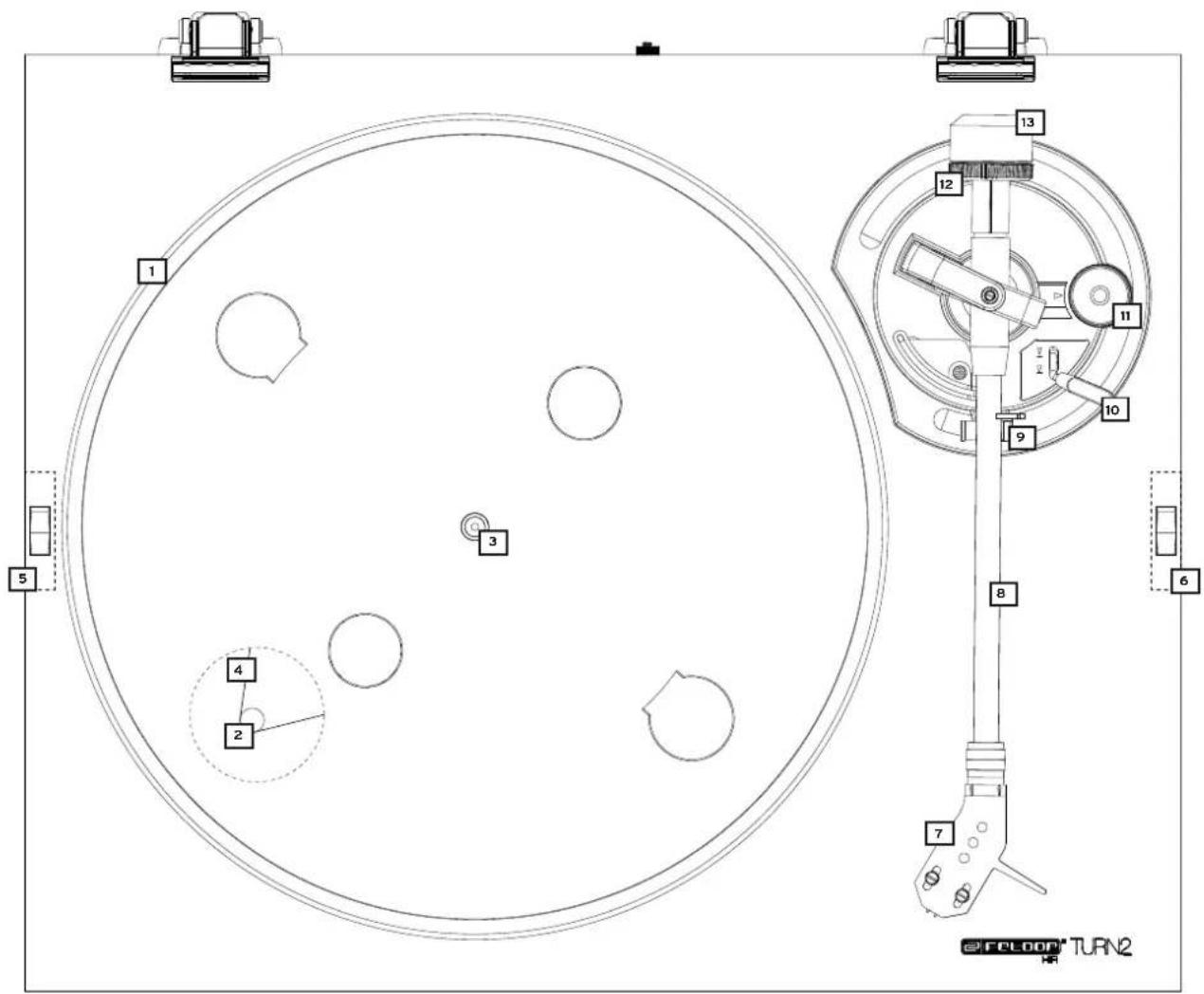

1. Plattenteller
2. Antriebsnabe
3. Plattentellernabe
4. Antrlebsrlemen
5. EIN/AUS Schalter
   6.33/45 Umschalter
6. Headshell mit Ortofon OM10 (vormontiert)
7. Tonarm
8. Tonarmstütze
9. Tonarmilift
10. Anti-Skating Rad
11. Gegengewichtsskala
12. Gegengewicht

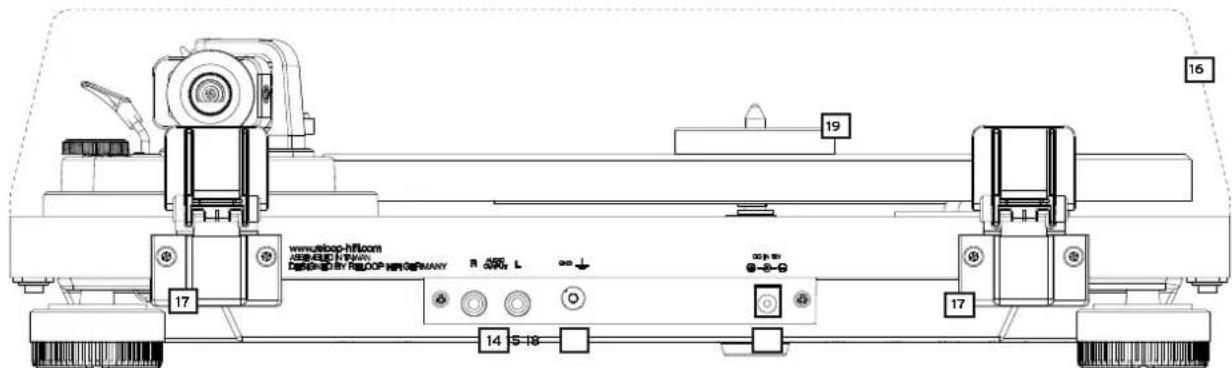

13. Audio Ausgangsbuchsen (Cinch)
14. Erdungsschraube (GND)
15. Abdeckhaube
16. Scharniere fur Abdeckhaube
    18.Netzteil-Anschluss
17. 7" Adapter (Puck)

AUFBAU & ANSCHLUSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -3-.
2. Ziehen Sie den Riemen -4-, der auf der Unterseite des Plattentellers anliegt, über die Antriebsnabe -2-.
3. Legen Sie die mitgelieferte Filzmatte über die Plattentellernabe -3- auf den Plattenteller.
4. Stecken Sie das Gegengewicht -13- auf den Tonarm -8-.
   HINWEIS! Die Gegengewichtsskala -12- muss dabel nach vorne zelgend sein.
5. Schrauben Sie das Headshell mit Tonabnehmersystem -7- in den Tonarm -8- ein. Das Tonabnehmersystem lassst sich bei Bedarf leicht austauschen:

a) Lösen Sie zunachst die Befestigungsschrauben am dem Headshell undziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab. b) Entfern den Sie das alte Tonabnehmersystem aus dem Headshell.

c) Verbinden Sie nun die Anschlussdrahte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung:

FARBE	KANAL & POLUNG
I. Weiβ (L+)	Links, Plus-Pol
II. Blau (L-)	Links, Minus-Pol
III. Rot (R+)	Rechts, Plus-Pol
IV. Grün (L-)	Rechts, Minus-Pol

d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.

1. Verbinden Sie das mitgelieferte Cinch-Kabel (RCA) mit den Audio-Ausgangsbuchsen -14 / 15- und schlieben Sie das Kabel an einen Phono-Eingang Ihr Verständerkers oder HIFI-Anlage an.
2. Verbinden Sie das Netzteil mit der Anschlussbuchse -18- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -10- auf die Position „AB". Bewegen Sie nun den Tonarm -8- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -13- durch Drehen im Uhrzeitigersinn so ein, dass der Tonarm -8- weder nach oben noch nach unten kippt, d.h. er solte paralle zur Platte ausbalanciert sein. Führten Sie den Tonarm -8- anschließend wieder zureck in die Tonarmstätze -9-. Stellen Sie die Gegengewichtsskala -12- am Gegengewicht so ein, dass die Position „0" über der Markierungslinne steht. Drehen sie das Gegengewicht weiter im Uhrzeitigersinn, bis die Skala den Wert anziegt, welcher der empfehlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

1. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -11- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

1. Strom einschalten

Nach dem alle Anschluse & Einstellungen vorgenommen wurden, konnen Sie das Gerät mit dem EIN/AUS Schalter -5- einschalten.

1. Abspielen

Legen Sie die Schallplatte auf die Filzmatte auf dem Plattenteller -1. Wahlen Sie mit den 33/45 Umschalter -6- die passende Geschwindigkeit für ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -7- Stellen Sie nun den Tonarmift -10- in die Position „AUF" und bewegen Sie den Tonarm -8- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmift -10- in die Position „AB", so dass sich der Tonarm auf die Schallplattenrille sentk.

HINWEIS! Sie können den Tonarmilft auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absken. Achten Sie darauf darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

1. Abdeckhaube (Staubschutz)

Die Abdeckhaubeientsum Staubschutz und sicheren Aufbewahrunghres Plattenspielers. Allerdings empfehlen wir wahrend der Wiedergabe von Schalplatten die Abdeckhaube zu entfern, da sie sich sonst stordend auf das Klangbild auswirken kann. Ferner, solte ihr Plattenspieler auf eine möglichst resonanzfreie Unterlage wie beispieleweiner Multiexplatte oder Holz platziert werden.

TECHNISCHE DATEN

Plattenspieier:

Typ: Riemenangetriebener Plattenspieler
Antrieb: Riemenantrieb
Motor: DC Motor
Plattenspieler-Geschwindigkeiten: 2 Geschwindigkeiten (33 1/3, 45 RPM)
Gleichlaufschwankung: 0.2% WRMS*
Rauschabstand: >65 dB (a-weight)

*Auswirkungen von Tonabnehmer, Schallplatte und Tonarm bleiben unberucksichtigt

Plattenteller:

Material: Aluminium Druckguss
Durchmesser: 300 mm
Gewicht: 550 g

Tonarm:

Typ: Statisch balanciert, gerade
Effektive Länge: 224 mm
Überhang: 19 mm
Spurfehler-Winkel: 25^ Auflagekraft: 1.5 g
Anwendbares Tonabnehmer-Gewicht: 4~6 g
Anti-Skating Bereich: 0-3 g

Anschlasse: 1x PHONO Out (vergoldet), 1x GND Erdungsanschluss

Generell:

Stromversorgung: DC 12V, 500mA
Stromverbrauch: 6W
Maße: 420 (B) x 340 (T) x 121 (H) mm (inkl. Staubschutzhaube)
Gewicht: ca. 4,6 kg

Ortofon OM10:

Ausgangsleistung bei 1000 Hz, 5 cm/Sek.: 4 mV
Kanal-Balance bei 1 kHz: 2 dB
Kanaltrennung bei 1 kHz: 22 dB
Kanaltrennung bei 15 kHz: 15 dB
Frequenzgang bei -3dB: 20-22.000 Hz
Frequenzgang: 20-20.000 Hz + 3 / -1 dB
Tracking bei 315 Hz bei empfohlener Auflagekraft: 70 μm
Compliance, dynamisch, lateral: 25 μm/mN
Nadel-Typ: Elliptisch
Nadelspitzen-Radius: r/R 8/18 μm
Auflagekraftbereich: 1,25-1,75 g (12,5-17,5 mN)
Empfohlene Auflagekraft: 1,5 g (15 mN)
Tracking-Winkel: 20°
Interne impedanz, DC Widerstand: 750 Ohm
Interne Induktivität: 450 mH
Empfohlener Lastwiderstand: 47 kOhm
Empfohlene Lastkapazität: 200-500 pF
Farbe Tonabnehmersystem Körper/Nadel: Schwarz
Gewicht Tonabnehmersystem: 5 g
Ersatznadeleinschub: Stylus 10

Hinweis: Änderungen der technischen Daten jederzeit vorbehalten. Die angegebenen Daten sind ungebärende Werte.

Reloop HiFi wünscht Ihnen nun viel Spaß!

Reloop HiFi

www.reloop-hifi.com

Fax + + 49 / 251 / 6099368

Global Distribution GmbH

Schuckertstr. 28

BESTIMMUNGSGEMÄSSE VERWENDUNG

Technische Änderungen vorbehalten.

Alle Abbildungenähnlich.

Keine Haftung für Druckfehler.
