BEDIENUNGSANLEITUNG Deebot Ozmo Slim 10 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er viele Jahre lang zu Ihrer vollen Zufriedenheit arbeiten wird Wir sind sicher, dass Ihr neuer Roboter Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen Live Smart Enjoy Life Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw Ihrer Frage befassen kann Weitere Informationen nden Sie auch auf der ofziellen Webseite von ECOVACS ROBOTICS: www.ecovacs.com Das Unternehmen behält sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/ oder Designänderungen an diesem Produkt vor Vielen Dank, dass Sie sich für den DEEBOT entschieden haben.27

1 Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie dabei beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben Kinder dürfen nicht mit dem Gerät spielen Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen 2 Räumen Sie den zu reinigenden Bereich frei Entfernen Sie Netzkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u ä nicht bis zum Boden herunterhängen 3 Wenn sich im zu reinigenden Bereich Absätze in Form von Stufen oder Treppen benden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt 4 Verwenden Sie das Gerät nur gemäß der Beschreibung in dieser Bedienungsanleitung Verwenden Sie nur empfohlene bzw vom Hersteller angebotene Zubehörteile 5 Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten Dazu gehören auch die folgenden Hinweise:

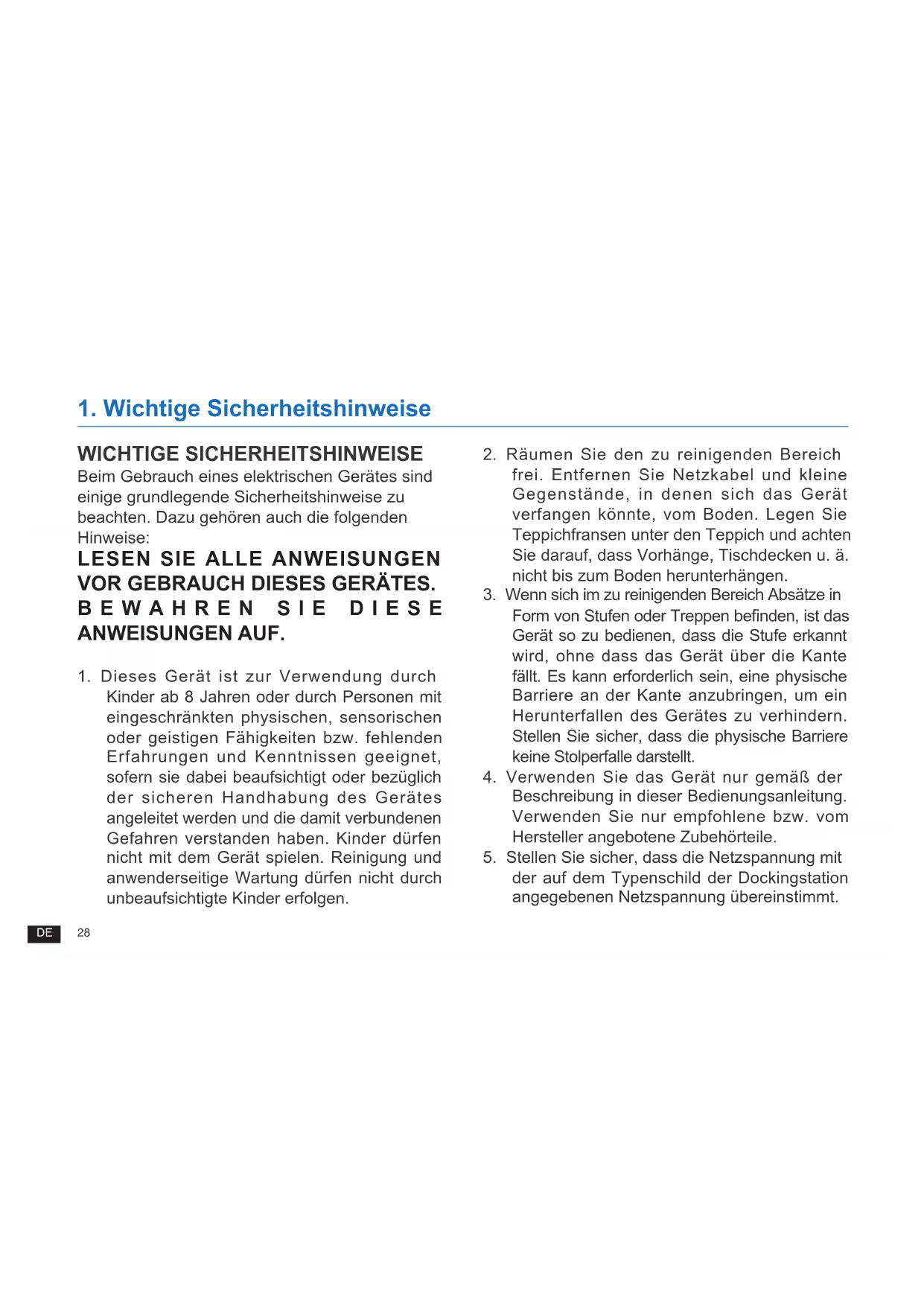

1. Wichtige Sicherheitshinweise29

6 Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRÄUME im Haushalt Verwenden Sie das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen 7 Benutzen Sie nur den aufladbaren Original- Akku und die Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurde Nicht wiederauadbare Akkus sind verboten. Informationen zum Akku finden Sie im Abschnitt „Technische Daten“ 8 Verwenden Sie das Gerät nicht ohne Staubbehälter bzw Filter 9 Verwenden Sie das Gerät nicht in Bereichen, in denen sich brennende Kerzen oder zerbrechliche Gegenstände benden. 10 Verwenden Sie das Gerät nicht in extrem heißen oder kalten Umgebungen (unter

/104 ˚F). 11 Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile von jeder Öffnung und sich bewegenden Teilen fern 12 Verwenden Sie das Gerät nicht in Räumen, in denen Babys oder Kinder schlafen 13 Verwenden Sie das Gerät nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht 14 Achten Sie darauf, dass das Gerät keine größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt 15 Verwenden Sie das Gerät nicht, um entzündliche oder brennbare Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind 16 Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen 17 Stecken Sie die genannten Gegenstände nicht in die Staubeinsaugöffnung Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten Halten Sie die Einsaugöffnung frei von Staub, Flusen,

1. Wichtige Sicherheitshinweise30

Haaren oder sonstigen den Luftstrom behindernden Materialien 18 Achten Sie darauf, dass das Netzkabel nicht beschädigt wird Ziehen oder tragen Sie das Gerät bzw die Dockingstation nicht am Netzkabel, verwenden Sie das Netzkabel nicht als Haltegriff, klemmen Sie das Netzkabel nicht in einer geschlossenen Tür ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken Achten Sie darauf, dass das Gerät nicht über das Netzkabel fährt Halten Sie das Netzkabel von heißen Flächen fern 19 Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen 20 Verwenden Sie die Dockingstation nicht, wenn sie beschädigt ist 21 Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die Steckdose beschädigt sind Verwenden Sie das Gerät oder die Dockingstation nicht, wenn es bzw sie nicht

1. Wichtige Sicherheitshinweise

einwandfrei funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht 22 Schalten Sie das Gerät vor dem Reinigen oder Warten aus (Betriebsschalter auf AUS). 23 Vor dem Reinigen oder Warten der Dockingstation muss der Stecker aus der Steckdose gezogen werden 24 Entfernen Sie vor dem Entsorgen des Gerätes den Akku Nehmen Sie hierzu das Gerät aus der Dockingstation, und schalten Sie es aus (Betriebsschalter auf AUS). 25 Vor dem Entsorgen des Gerätes ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen 26 Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen und Vorschriften zu entsorgen31

1. Wichtige Sicherheitshinweise

27 Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt ist Die Akkus können im Feuer explodieren 28 Wenn die Dockingstation längere Zeit nicht benutzt wird, ist sie vom Stromnetz zu trennen 29 Verwenden Sie das Gerät immer gemäß den Anweisungen in dieser Bedienungsanleitung Der Hersteller übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Verwendung entstehen 30 Der Roboter enthält Akkus, die nur durch geschultes Personal ausgewechselt werden dürfen Zum Auswechseln oder Entfernen des Akkus des Roboters wenden Sie sich bitte an den Kundendienst 31 Wenn der Roboter längere Zeit nicht benutzt wird, schalten Sie ihn zur Aufbewahrung aus Trennen Sie außerdem die Dockingstation vom Netz

32. WARNUNG: Verwenden Sie zum Wiederauaden

des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1630A Um das WLAN-Modul am DEEBOT zu deaktivieren, schalten Sie den Roboter EIN Setzen Sie den Roboter in die Dockingstation, und vergewissern Sie sich, dass die Ladekontakte des DEEBOT mit den Steckkontakten der Dockingstation verbunden sind Halten Sie die AUTO-Modus-Taste am Roboter 20 Sekunden lang gedrückt, bis der DEEBOT drei Mal piept Um das WLAN-Modul am DEEBOT zu aktivieren, schalten Sie den Roboter AUS und anschließend wieder EIN Das WLAN-Modul wird eingeschaltet, wenn der DEEBOT neu gestartet wird32

Ordnungsgemäße Entsorgung dieses Produkts Diese Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu unterstützen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden Verwenden Sie zum Recyceln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben Er kann das Produkt sicher entsorgen Informationen zur EU-Konformitätserklärung erhalten Sie unter https://wwwecovacscom/global/compliance Für EU-Länder Klasse II Kurzschlussfester Sicherheitstransformator Schaltnetzteil Nur zur Verwendung in Innenräumen vorgesehen Um die Anforderungen an die HF-Exposition zu erfüllen, sollte ein Trennabstand von 20 cm oder mehr zwischen diesem Gerät und Personen während des Gerätebetriebs eingehalten werden Um die Konformität zu gewährleisten, werden Vorgänge in einer näheren als dieser Entfernung nicht empfohlen Die für diesen Sender verwendete Antenne darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sender aufgestellt werden

1. Wichtige Sicherheitshinweise33

Roboter (4) SeitenbürstenDockingstation Wasch- und wiederverwendbares Mikrofaser-Reinigungstuch Reinigungstuchplatte Filterschwamm und Feinstaublter Bedienungsanleitung + Kurzanleitung

Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen Erscheinungsbild des Produkts abweichen Produktdesign und technische Daten können ohne Vorankündigung geändert werden34

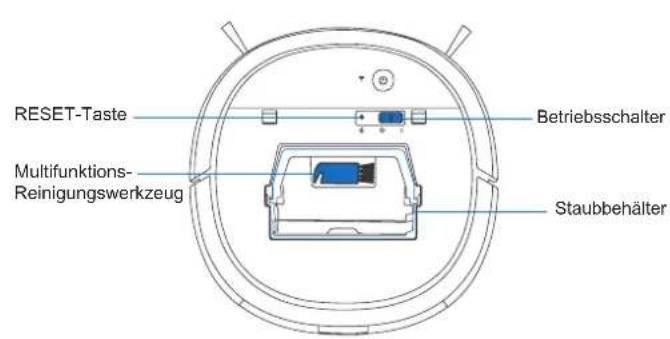

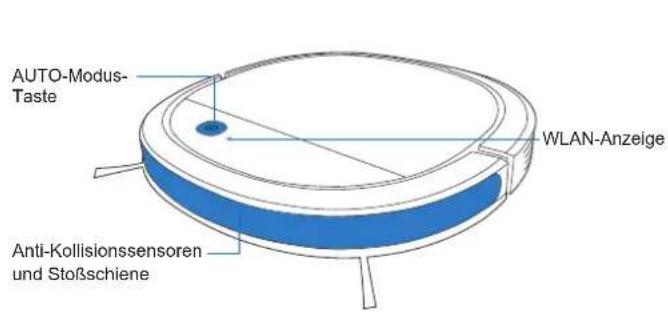

Anti-Kollisionssensoren und Stoßschiene RESET-Taste Multifunktions- Reinigungswerkzeug

2.2 Produktzeichnung

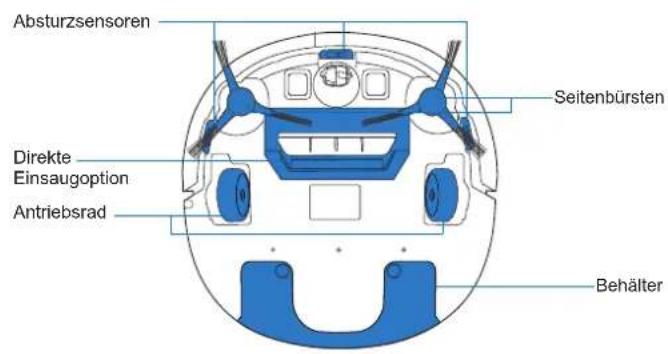

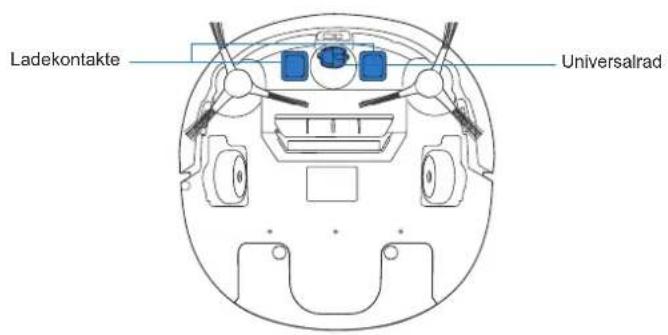

Roboter AUTO-Modus- Taste Ansicht von unten

WLAN-Anzeige Seitenbürsten Behälter Universalrad Betriebsschalter Staubbehälter Absturzsensoren Direkte Einsaugoption Antriebsrad Ladekontakte35

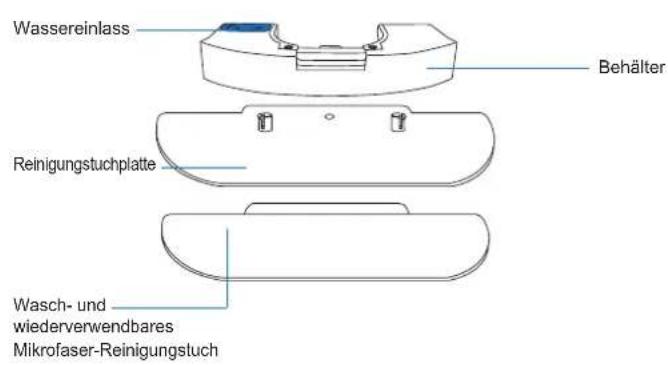

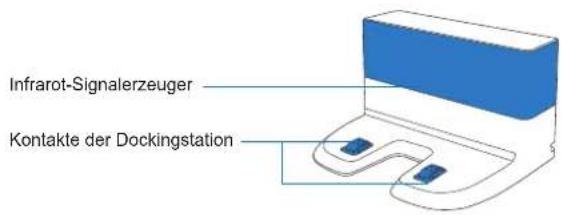

Infrarot-Signalerzeuger Kontakte der Dockingstation Wassereinlass Reinigungstuchplatte Wasch- und wiederverwendbares Mikrofaser-Reinigungstuch Behälter Dockingstation Erweitertes Wischsystem36

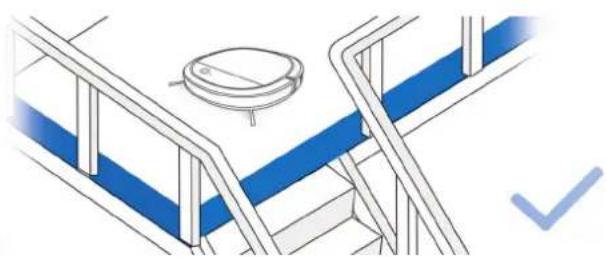

Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger mit Fransen die Kanten des Vorlegers um WARNUNG: Verwenden Sie den DEEBOT nicht auf nassen Flächen oder auf Flächen, auf denen Wasser steht. Es kann erforderlich sein, eine physische Barriere an der Kante einer Stufe anzubringen, um ein Herunterfallen des Gerätes zu verhindern Entfernen Sie Netzkabel und kleine Gegenstände vom Boden, die den Roboter blockieren könnten

3.1 Vor der Reinigung

Stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den dafür vorgesehenen Platz

3. Bedienung und Programmierung37

Entfernen des Schutzstreifens

Entfernen der Schutzfolie

Aufstellung der Dockingstation

Hinweis: Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fährt der DEEBOT selbständig zum Auaden die Dockingstation an.

Einsetzen der Seitenbürsten

Einschalten des Geräts

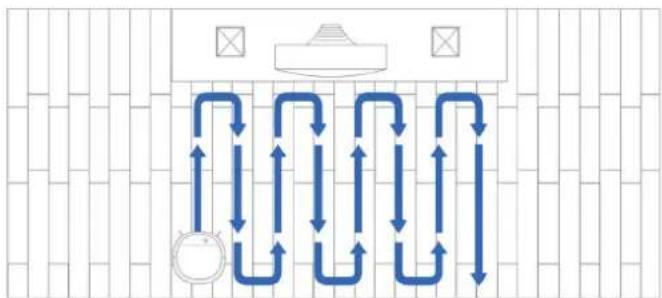

3. Bedienung und Programmierung

3. Bedienung und Programmierung

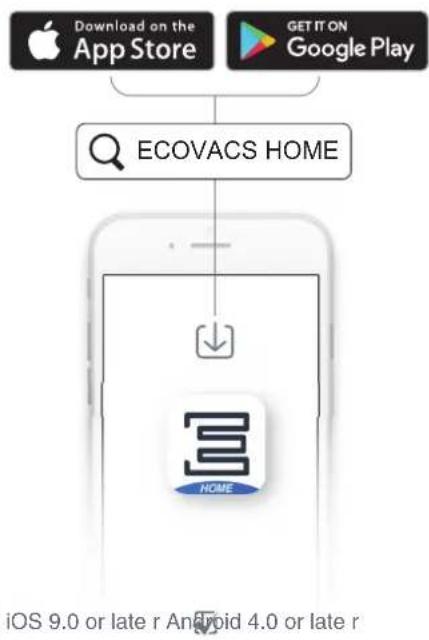

Start Alle oben genannten Funktionen können in der App aktiviert werden. Laden Sie die ECOVACS HOME herunter, um auf weitere Funktionen wie den MAX-Modus, die programmierte Reinigung und mehr zuzugreifen. iOS 9.0 or late r Android 4.0 or late r ECOVACS HOME39

3. Bedienung und Programmierung

3.3 Pausieren, Beenden des Ruhemodus, Ausschalten

Beenden des Ruhemodus Hinweis: Das Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter mehrere Minuten pausiert Drücken Sie die Taste AUTO- Modus am DEEBOT, um den Ruhemodus des Roboters zu beenden

Ausschalten Hinweis: Wir empfehlen, den DEEBOT eingeschaltet zu lassen (Betriebsschalter EIN) und ihn aufzuladen, wenn er gerade keine Reinigung durchführt Drücken Sie die AUTO-Taste am DEEBOT, um den Ruhemodus zu beenden.40

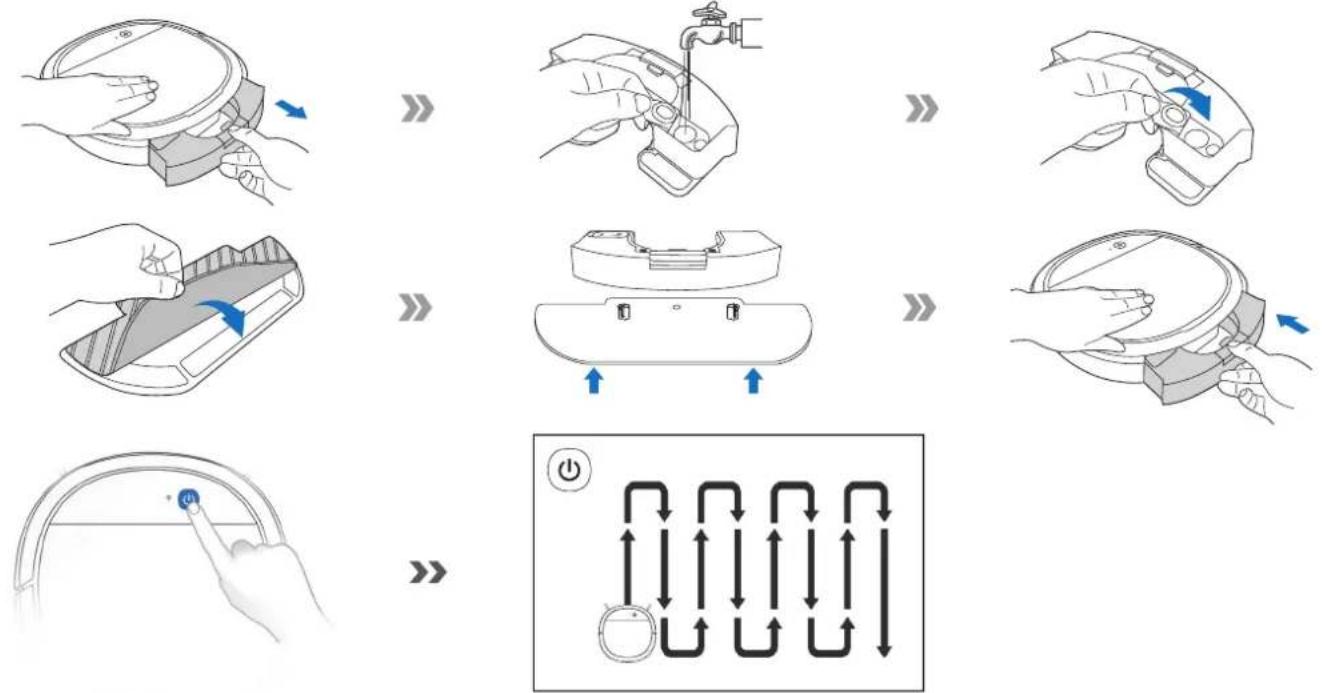

Hinweis: * Leeren Sie den Behälter, und entfernen Sie die Reinigungstuchplatte vor der Reinigung von Teppichböden Schlagen Sie vor dem Gebrauch des Wischsystems in der Nähe eines Vorlegers mit Fransen die Kanten des Vorlegers um, sodass der DEEBOT die Kanten meidet

3. Bedienung und Programmierung

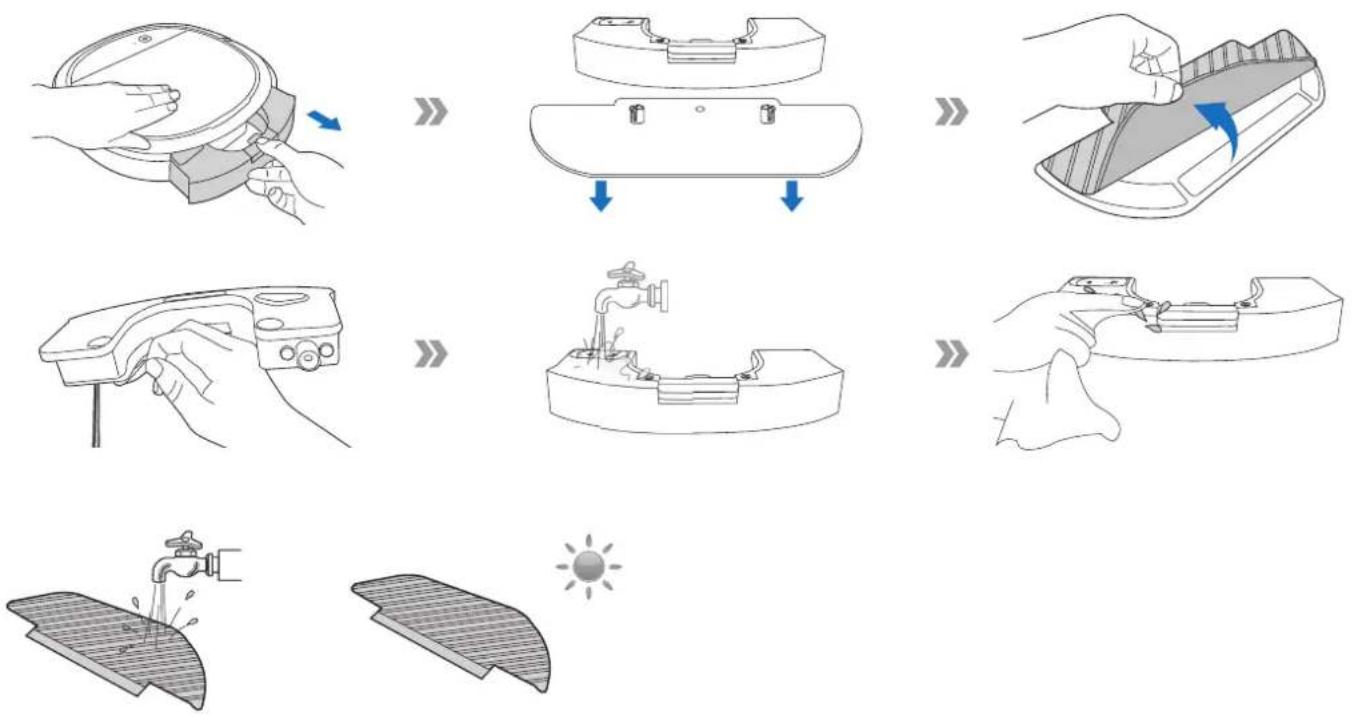

Hinweis: Wenn der DEEBOT den Wischvorgang abgeschlossen hat, leeren Sie das Restwasser aus dem Behälter41

Schalten Sie den DEEBOT AUS, und trennen Sie die Dockingstation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Roboter durchführen.

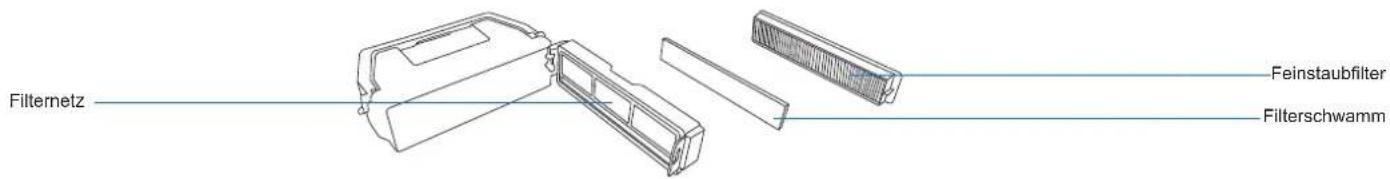

4.2 Staubbehälter und Filter

Filterschwamm Feinstaublter Filternetz

Direkte Einsaugoption Seitenbürsten

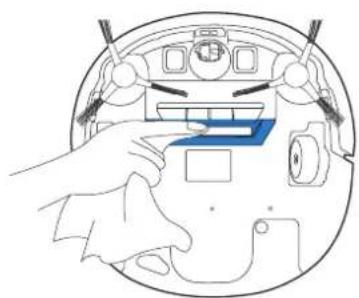

4.3 Direkte Einsaugoption und Seitenbürsten

Hinweis: Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat.

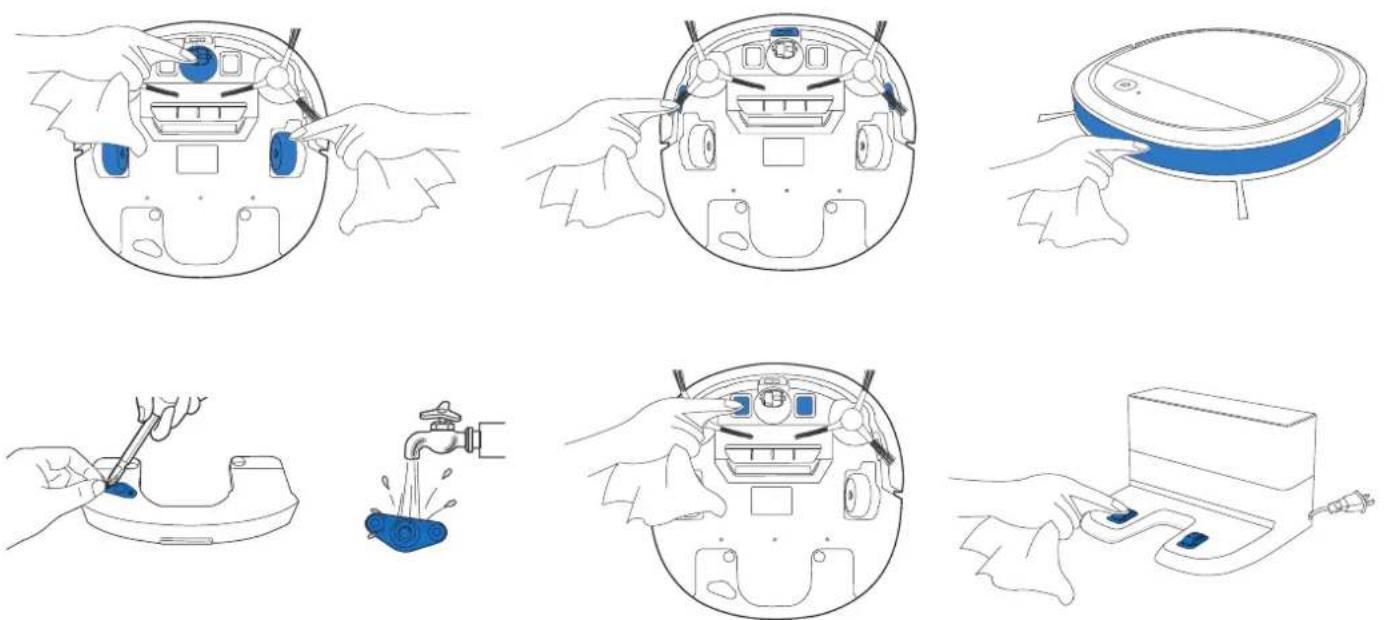

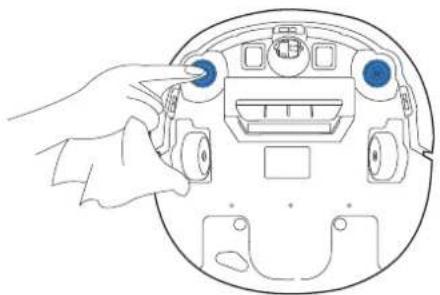

Hinweis: Schalten Sie vor der Reinigung der Ladekontakte des Roboters und der Steckkontakte der Dockingstation den Roboter AUS, und trennen Sie die Dockingstation vom Netz

4.5 Regelmäßige Wartung

Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie Wartungsaufgaben und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häugkeit aus. Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Hinweis: ECOVACS stellt verschiedene Ersatz- und Zubehörteile her Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten Roboterkomponente Wartungshäugkeit Austauschhäugkeit Reinigungstuch Nach jeder Verwendung Nach jeweils 50 Waschvorgängen Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs Monate Filterschwamm/Feinstaublter Einmal wöchentlich Alle drei bis sechs Monate Universalrad Stoßschiene der Absturzsensoren Ladekontakte Kontakte der Dockingstation Einmal wöchentlich /46

Anzeigen Alarmtöne Der DEEBOT weist über die Alarmanzeige und mit Alarmtönen auf aufgetretene Probleme hin Detaillierteren Support erhalten Sie über die ECOVACS HOME und online auf der Website Szenario Anzeige Der Roboter bendet sich im Reinigungsmodus. Die AUTO-Modus-Taste leuchtet durchgehend WEISS Der Roboter wird geladen Die AUTO-Modus-Taste blinkt WEISS Der Akku des Roboters ist fast leer Die AUTO-Modus-Taste leuchtet durchgehend ROT Es liegt ein Problem vor Die AUTO-Modus-Taste blinkt ROT Alarmton Störung Lösung Ein Piepton Die Seitenbürste ist blockiert Reinigen Sie die Seitenbürste wie in Abschnitt 4 „Wartung“ beschrieben Zwei Pieptöne Störung des Absturzsensors Reinigen Sie den Absturzsensor mit einem Reinigungstuch Drei Pieptöne Der Staubbehälter ist nicht ordnungsgemäß eingesetzt Stellen Sie sicher, dass der Staubbehälter eingesetzt wurde Falls er eingesetzt wurde, nehmen Sie ihn heraus, und setzen Sie ihn ordnungsgemäß ein Kontinuierliche Pieptöne Der Roboter hängt, oder die Antriebsräder sind blockiert Setzen Sie den Roboter wieder auf den Boden, oder klopfen Sie vorsichtig auf die Stoßschiene, und reinigen Sie die Antriebsräder wie in Abschnitt 4 „Wartung“ beschrieben47

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung 1 Der DEEBOT lädt nicht Der DEEBOT ist nicht eingeschaltet (Betriebsschalter EIN). Schalten Sie den DEEBOT EIN Der DEEBOT hat keinen Kontakt zur Dockingstation Stellen Sie sicher, dass die Ladekontakte des Roboters die Kontakte der Dockingstation berühren Der Akku ist vollständig entladen Reaktivieren Sie den Akku Schalten Sie den DEEBOT EIN Setzen Sie den DEEBOT manuell in die Dockingstation, entnehmen Sie ihn nach einer Ladezeit von 3 Minuten, und wiederholen Sie diesen Vorgang dreimal Laden Sie das Gerät anschließend normal auf

Der DEEBOT kann nicht zur Dockingstation zurückkehren Die Dockingstation wurde nicht ordnungsgemäß aufgestellt Weitere Informationen zum ordnungsgemäßen Aufstellen der Dockingstation nden Sie in Abschnitt 3.2.

Der DEEBOT bleibt während des Betriebs hängen und hält

Auf dem Boden liegende Gegenstände (Stromkabel, Vorhänge, Teppichfransen o. Ä.) haben sich im DEEBOT verfangen Der DEEBOT unternimmt mehrere Versuche, um sich zu befreien Wenn dies nicht gelingt, entfernen Sie die Hindernisse von Hand und starten Sie das Gerät neu

Der DEEBOT kehrt zur Dockingstation zurück, bevor er den Reinigungsvorgang beendet hat Bei niedrigem Akkuladestand wechselt der DEEBOT automatisch in den Modus „Rückkehr zur Ladestation“ und kehrt zum Auaden zur Dockingstation zurück. Dies ist normal Keine Lösung erforderlich Die Arbeitszeit schwankt je nach Oberächenbeschaffenheit des Bodens, der Komplexität der Raumaufteilung und dem gewählten Reinigungsmodus Dies ist normal Keine Lösung erforderlich

6. Fehlerbehandlung48

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch Die Programmierung wurde gelöscht Verwenden Sie die ECOVACS HOME, um den DEEBOT so zu programmieren, dass er die Reinigung zu bestimmten Uhrzeiten durchführt Der DEEBOT ist ausgeschaltet (Betriebsschalter AUS). Schalten Sie den DEEBOT EIN Der Akkuladestand ist niedrig Lassen Sie den DEEBOT eingeschaltet (EIN) und mit der Dockingstation verbunden, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist Die Einsaugöffnung des Roboters ist verstopft, und/oder an seinen Geräteteilen haben sich Verunreinigungen verfangen Schalten Sie den DEEBOT AUS, reinigen Sie den Staubbehälter, und drehen Sie den Roboter um Reinigen Sie die Einsaugöffnung, Seitenbürsten und die Hauptbürste des Roboters wie in Abschnitt 4 beschrieben Die Einsaugöffnung des Roboters ist verstopft, und/oder an seinen Geräteteilen haben sich Verunreinigungen verfangen Schalten Sie den DEEBOT AUS, reinigen Sie den Staubbehälter, und drehen Sie den Roboter um Reinigen Sie die Einsaugöffnung, Seitenbürsten und die Hauptbürste des Roboters wie in Abschnitt 4 beschrieben

Der DEEBOT reinigt nicht den gesamten Bereich Der Reinigungsbereich wurde nicht aufgeräumt Entfernen Sie kleine Gegenstände vom Boden, und räumen Sie den zu reinigenden Bereich auf, bevor der DEEBOT mit dem Reinigungsvorgang beginnt

Aus dem Behälter kommt kein Wasser, wenn der DEEBOT den Wischvorgang durchführt Im Reservoir bendet sich kein Wasser mehr. Füllen Sie Wasser in den Behälter Die Wasserauslässe auf der Unterseite des DEEBOT sind verstopft Überprüfen Sie die Wasserauslässe auf der Unterseite, und reinigen Sie sie Der Wassereinlasslter auf der Unterseite des Behälters ist verstopft Schrauben Sie den Wassereinlass auf der Unterseite des Behälters ab, und reinigen Sie den Filter49

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT kann sich nicht mit dem drahtlosen Heimnetzwerk verbinden Fehlerhafter Benutzername oder fehlerhaftes Passwort für das drahtlose Heimnetzwerk eingegeben Geben Sie den korrekten Benutzernamen und das korrekte Passwort für das drahtlose Heimnetzwerk ein Der DEEBOT bendet sich außerhalb der Reichweite Ihres drahtlosen Heimnetzwerk- Signals Vergewissern Sie sich, dass der DEEBOT sich innerhalb der Reichweite Ihres drahtlosen Heimnetzwerk-Signals bendet. Die Netzwerkeinrichtung hat begonnen, bevor der DEEBOT bereit war Schalten Sie den Betriebsschalter auf EIN Drücken Sie die RESET-Taste 3 Sekunden lang Sobald der DEEBOT eine Melodie abspielt und seine WLAN-Anzeige langsam blinkt, ist er bereit für die Netzwerkeinrichtung Das Betriebssystem Ihres Smartphones muss aktualisiert werden Aktualisieren Sie das Betriebssystem Ihres Smartphones Die ECOVACS HOME funktioniert mit iOS ab Version 90 und Android ab Version 4050

Modell DK3G Rate-Eingang 20 V , 0,8 A Modell der Dockingstation CH1630A Nenneingangsstrom 100 – 240 V , 50 – 60 Hz, 25 W Nennausgangsstrom 20 V , 0,8 A Frequenzbänder 2400MHz~2483,5MHz Leistung im Aus / Standby- Modus Unter 0,50 W Leistung im vernetzen Standby-Betrieb Unter 2,00 W Hinweis: Technische Daten und Konstruktionsspezikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden. HF der Ausgangsleistung des WLAN-Moduls liegt unter 100 mW51
