BEDIENUNGSANLEITUNG CC 624.4 OLYMPIA
Bittelesen und beachten Sie die nachfolgenden Informationen und bewahren Sie diese Bedienungsanleitung zum Nachschlagen auf!

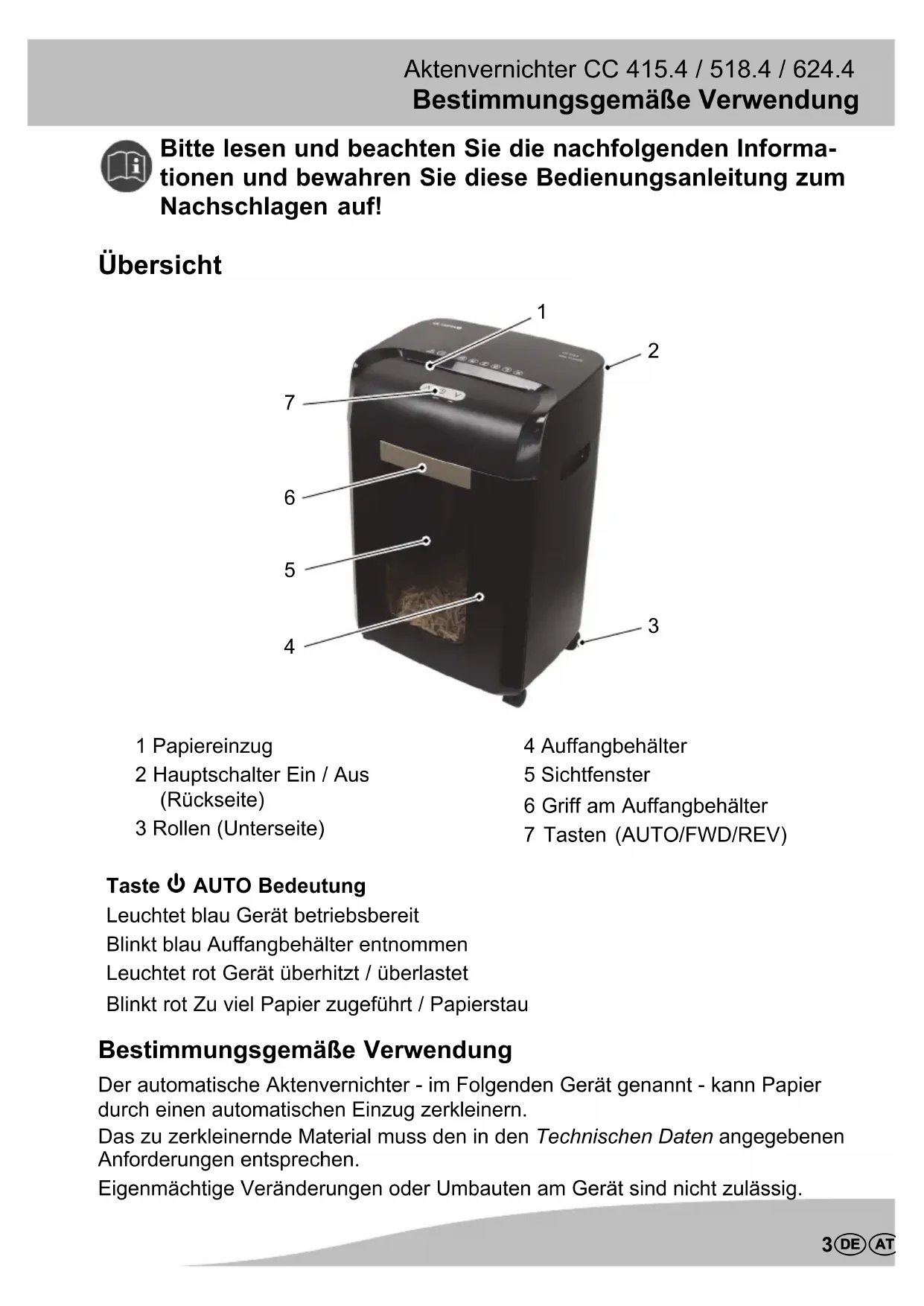

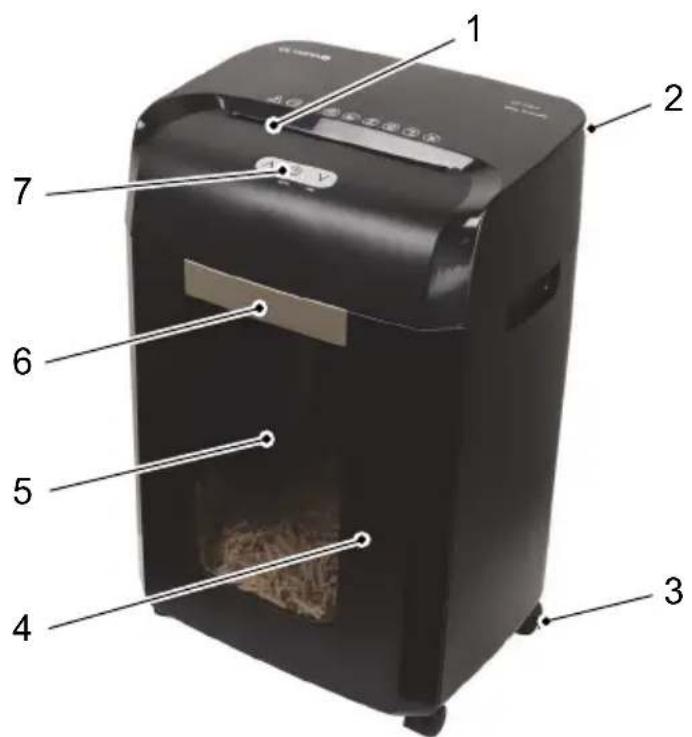

Übersicht
1 Papiereinzug
2 Hauptschalter Ein / Aus (Rückseite)
3 Rollen (Unterseite)
4 Auffangbehälter
5 Sichtfenster
6 Griff am Auffangbehälter
7 Tasten (AUTO/FWD/REV)
Taste AUTO Bedeutung
Leuchtet blau Gerät betriebsbereit
Blinkt blau Auffangbehälter entnommen
Leuchtet rot Gerät überhitzt / überlastet
Blinkt rot Zu viel Papier zugeführrt / Papierstau
Bestimmungsgemäß Verwendung
Der automatische Aktenvernichter - im Folgenden Gerät genannot - kann Papier durch einen automatischen Einzug zerkleinern.
Das zu zerkleinernde Material muss den in den Technischen Daten angegebenen Anforderungen entsprechen.
Eigenmächtige Veränderungen oder Umbauten am Gerät sind nicht zulässig.
Öffnen Sie das Gerät niemals selbst und führen Sie niemals eigene Reparaturversuche durch.
Nicht bestimmungsgemäß Verwendung
Der automatische Aktenvernichter dient nicht zur Zerkleinerung von Material, das nicht den in den Technischen Daten angegebenen Anforderungen entspricht (z. B. Pappe).
Jede andere Verwendung als in Bestimmungsgemäß verwenden beschreiben gilt als nicht bestimmungsgemäß.
Sicherheitshinweise
Die folgenden Sicherheitshinweise haben Gültigkeit für das gesamte Dokument. Lesen und beachten Sie die Sicherheitshinweise, um sich und die Umwelt zu schätzen.
WARNING!
- Stromschlag durch gefährliche Netzspannung.
- Fehlerhafter Umgang mit dem Gerät kann zu Stromschlag führen.
Überprüfen, ob das Stromnetz den auf dem Typenschild des Geräts angegebenen Spezifikationen entspricht (siehe Technische Daten).
Darauf achten, dass der Netzstecker leicht erreichbar ist.
Das Gerät niemals mit nassen Handen anfassen.
Jeden Kontakt des Geräts mit Wasser vermeiden.
Das Gerät ausschließlich in trockenen Innenräumen verwenden.
WARNING!
- Erstickungsgefahr durch Kleinteile, Verpackungsmaterialien oder Schutzfolien.
Kinder können Kleinteile, Verpackungsmaterialien oder Schutzfolien verschlucken.
Kinder vom Gerät und dessen Verpackung fernhalten.
VORSICHT!
Gefahr durch Einzugsmechanismus!
Finger, Haare, Schals, Krawatten, Schmuck usw. vom Einzug fernhalten.
Niemals in das Schneidwerk fassen.
ACHTUNG!
Sachschaden!
Fremdkörper am zu zerkleinernden Material konnen das Gerät beschädigen.
Fremdkörper wie Buroklammer oder Gummibänder entfern, bevor Sie das Material zerkleinern.
ACHTUNG!
- Stolpergebn durch unsachgemäß verlegtes Kabel!
Kabel so verlegen, dass niemand darüber stolpern kann.
Nützliche Hinweise und Tipps
Die folgenden Hinweise und Tipps halten Ihnen, stets ein optimale Zerkleinerung zu erzielen und Schäden am Gerät zu vermeiden.
Lesen Sie diese Hinweiseitte sorgfaltig und beachten Sie diese bei der Handhabung des Gerats.
Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
Entfernen Sie vor dem Zerkleinern eventuell vorhandene Heft- und/oder Buroklammern, Gummibänder und andere Fremdkörper.
Olen Sie das Schneidwerk regelmäßig für eine lange Lebensdauer des Geräts (siehe Schneidwerk olen).
Aktenvernichter sicheraufstellen
Beachten Sie die Angaben zur Spannungsvorsorgung in den Technischen Daten oder auf der Rückseite des Geräts.
Bevor Sie das Gerät in Betriebnehmen, mussen Sie die Bremsen an den Rollen feststellen. So wird verhindert, dass das Gerät sich während des Betriebs bewegt.
- Nehmen Sie das Gerät aus der Verpackung.
VORSICHT!
-
Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten. -
Stellen Sie das Gerät auf einer ebenen Oberfläche auf.
- Verriegeln Sie die Bremsen an den entsprechenden Rollen.
Das Gerät steht nun sicher an seinem Arbeitsplatz und kann verwendet werden.
Lösen Sie die Bremsen. Das Gerät kann nun auf seinen Rollen bewegt werden.
Aktenvernichter bedieren
Einschalten
- Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.
- Schalten Sie das Gerät am Hauptschalter ein.
Ausschalten
- Schalten Sie das Gerät am Hauptschalter aus.
- Ziehen Sie den Netzstecker aus der Steckdose.
Automatische Zerkleinerung
Der Papiereinzug verfügt über Sensoren, sodass er automatisch startet, sobald Material zugeführrt wird. Das Gerätzieht das Material ein und stoppt automatisch, sobald die Zerkleinerung abgeschlossen ist und kein weiteres Material zugeführrt wird.
- Betätigen Sie die Taste AUTO. Das Gerät arbeitet in der Automatik-Funktion.
Die Taste AUTO leuchtet blau und das Gerät ist betriebsbereit.
ACHTUNG!
- Sachschaden durch Materialstau möglich!
Maximale Kapazität des Papiereinzugs beachten (siehe Technische Daten).
Im Falle eines Materialstaus stoppt das Gerät und die Taste AUTO blinkt rot, bis das Material aus dem Einzug entfernt wurde (siehe Rückwärtslauf und Materialrechte beseitigen).
Vorwärtslauf
Das Schneidwerk lauft eine Sekunden vorwärts und zugeführtes Material wird zerkleinert.
- Betätigen Sie die Taste FWD.
Rückwärtslauf
Den Rückwärtslauf benötigen Sie, um einen Materialstau zu beseitigen. Die Taste AUTO blinkt während eines Materialstaus rot.
- Halten Sie die Taste REV gedrückt.
- Das Schneidwerk lauft ruckwärts und das (gestaute) Material wird freigegeben.
VORSICHT!
-
Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten. -
Ziehen Sie das Material aus dem Schneidwerk.
- Sollte der Rückwärtslauf den Materialstau nicht vollständig beheben, folgen Sieitte den Anweisungen im Kapitel Materialreste entfernen.
Materialmente entfernen
- Schalten Sie das Gerät am Hauptschalter aus.
- Ziehen Sie den Netzstecker aus der Steckdose.
VORSICHT!
-
Verletzungsgefahr durch scharfe Kanten des Schneidwerks!
Nicht in das Schneidwerk fassen.
Hände und Finger vom Einzug fernhalten. -
Entfernen Sie Materialrechte mit einem geeigneten spitzen Gegenstand vorsichtig aus dem Schneidwerk.
Auffangbehälter leeren
Zur Vermeidung von Materialstau muss der Auffangbehälter regelmäßig geleert werden.
Die Taste AUTO blinkt blau, während der Auffangbehälter entnommen ist.
- Schalten Sie das Gerät am Hauptschalter aus.
- Ziehen Sie den Auffangbehälter am Griff aus dem Gerät.
- Leeren Sie den Auffangbehälter.
- Setzen Sie den Auffangbehälter wieder in das Gerät.
Schneidwerk ölen
Für eine lange Lebensdauer des Geräts ist es notwendig, das Schneidwerk des Geräts in regelmäßigen Abständen zu ölen.
ACHTUNG!
Sachschaden!
Keine Spruhole verwenden.
Ausschließlich Spezialöl für Aktenvernichter verwenden.
- Tragen Sie Spezialöl für Aktenvernichter in mehreren Querlinien auf ein Blatt Papier auf.
- Führn Sie das geölte Blatt Papier dem Papiereinzug zu.
Olympia Business Systems Vertriebs GmbH führt spezielles Ölpapier für Aktenvernichter. Wenden Sie sichitte an die Service-Hotline (siehe Garantie).
Überhitzungsschutz
Der Motor schaltet bei Überhitzung bzw. Überlastung automatisch ab und die Taste AUTO leuchtet rot. Lassen Sie den Motor ca. 9 Minuten abkühlen, bevor Sie den Betrieb fortsetzen.
Das Gerät verfügt über ein aktives Lüftersystem. Trennen Sie das Gerät während der Abkühlphase davon nicht vom Stromnetz.
Nach der Abkuhlphase steht Ihnen wieder die volle Leistung des Geräts zur Verfügung.
Beachten Sie den zulässigen Betriebszyklus (siehe Technische Daten).
Anhang
Regelmäßige Wartung und Pflege
→Schalten Sie das Gerät vor dem Reinigen aus undziehen Sie den Netzstecker.
Entfernen Sie den Staub mit einem sauberen, weichen Pinsel oder einem weichen, fusselfreien Tuch.
Verwenden Sie keine Reinigungs- oder Lösungsmittel.
Olen Sie das Schneidwerk des Aktenvernichters in regelmäßigen Abständen (siehe Schneidwerk olen).
Technische Daten
CC 415.4
Schnittleistung max. 15 Blatt DIN A 4 (80 g/m2)
Schnittmethode Kreuzschnitt (Cross Cut), 4 × 35 ~mm
Sicherheitsstufe P-4
Schneidegeschwindigkeit 1,8m / min
Betriebszyklus ca 30 Min. Dauerbetrieb, 9 Min. Abkuhlphase
Gerauschpegel ca 65 dB
Abmessungen (L x B x H) 348 x 250 x 502 mm
Gewicht 8,7 kg
Auffangbehälter ca. 16 Liter
Bedienumfang Automatik-Start / Automatik-Stopp,
Rückwartlauf / Vorwartlauf
Spannungsversorgung 220 - 240 V, 50 Hz, 1.5 A
Leistungsaufnahme max. 320 W
CC 518.4
Schnittleistung max. 18 Blatt DIN A 4 (80 g/m2)
Schnittmethode Kreuzschnitt (Cross Cut), 4 × 35 ~mm
Sicherheitsstufe P-4
Schneidegeschwindigkeit 1,6m / min
Betriebszyklus ca 30 Min. Dauerbetrieb, 9 Min. Abkuhlphase
Gerauschpegel ca 65 dB
Abmessungen (L× B× H) 368× 283× 572mm
Gewicht 10,8kg
Auffangbehälter ca. 23 Liter
Bedienumfang Automatik-Start / Automatik-Stopp,
Rückwärtslauf / Vorwärtslauf
Spannungsversorgung 220 - 240 V, 50 Hz, 1.75 A
Leistungsaufnahme max. 320 W
CC624.4
Schnittleistung max. 24 Blatt DIN A 4 (80 g/m2)
Schnittmethode Kreuzschnitt (Cross Cut), 4 × 35 ~mm
Sicherheitsstufe P-4
Schneidegeschwindigkeit 1,5m / min
Betriebszyklus ca 30 Min. Dauerbetrieb, 9 Min. Abkuhlphase
Gerauschpegel ca 65 dB
Abmessungen (L x B x H) 410 x 320 x 622 mm
Gewicht 15,1 kg
Auffangbehälter ca. 30 Liter
Bedienumfang Automatik-Start / Automatik-Stopp,
Rückwärtslauf / Vorwärtslauf
Spannungsversorgung 220 - 240 V, 50 Hz, 3 A
Leistungsaufnahme max. 600 W
Problembehandlung
| Gerät Funktioniert nicht Steckt der Netzstecker in der Steckdose? | Stecken Sie den Netzstecker in eine ordnungs-gemäß installierte Steck-dose. |
| Wird das Material nicht automatisch eingezogen bzw. Läuft das Schneid-werk nicht an?Die Taste AUTO blinkt blau. | Führten Sie das Material so zu, dass der Sensor in der Mitte des Einzugs das Material erfasst.Setzen Sie den Auffang-behälter richtig ein. |
| Gerät Funktioniert nach längerem Betrieb nicht mehr oder stoppt während des Betriebs (Taste AUTO leuchtet rot). | Wurde der zulässige Betriebszyklus über-schritten?Beachten Sie den ma-ximal zulässigen Betriebszyklus (siehe Technische Daten). |
| Material staut sich Wurde die maximale Kapazität des Einzugs überschritten? Die Taste AUTO blinkt rot. | Beachten Sie die ma-ximal Kapazität des Einzugs (siehe Technische Daten).Beseitigen Sie den Materi-alstau (siehe Rück-wärtslauf und Materi-alreste beseitigen) |
| Wurde das Papier ge-rade in den Einzug ge-führt? | Führten Sie das Material gerade in den Einzug.Beseitigen Sie den Materi-alstau (siehe Rück-wärtslauf und Materi-alreste beseitigen) |
Anhang
CE-Zeichen
Das CE-Kennzeichen auf dem Gerät bestätigt die Konformität. Die Konformitätserklärung finds under www.olympia-vertrieb.de.
Hinweise zur Entsorgung
Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro-und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das
nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmull werfen dürfen! Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
Garantie
Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnnt ab Kaufdatum.
Bei Problemen wenden Sie sich an unsere Hotline:
0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus dem Mobilfunknetz)
Ist Ihr Problem Telefonisch nicht zu beheben, konnen Sie Ihr Gerät in der Originalverpackung mit beigefugtem Kaufbeleg an folgende Anschrift senden:
