MANUALE UTENTE CC 624.4 OLYMPIA
Si prega di leggere e osservare le seguenti informazioni e di conservare le presenti istruzioni d'uso per futura consulazione!

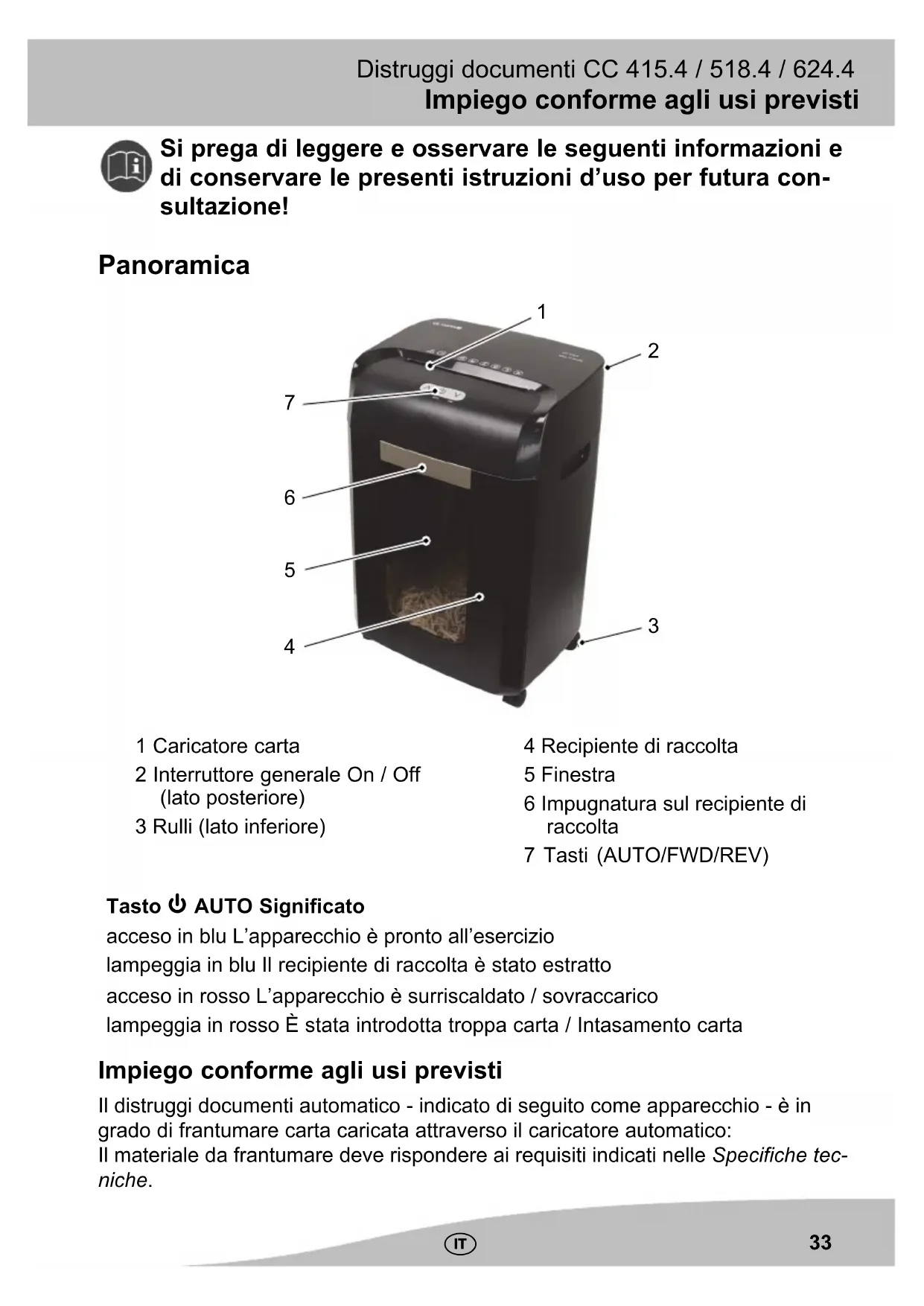

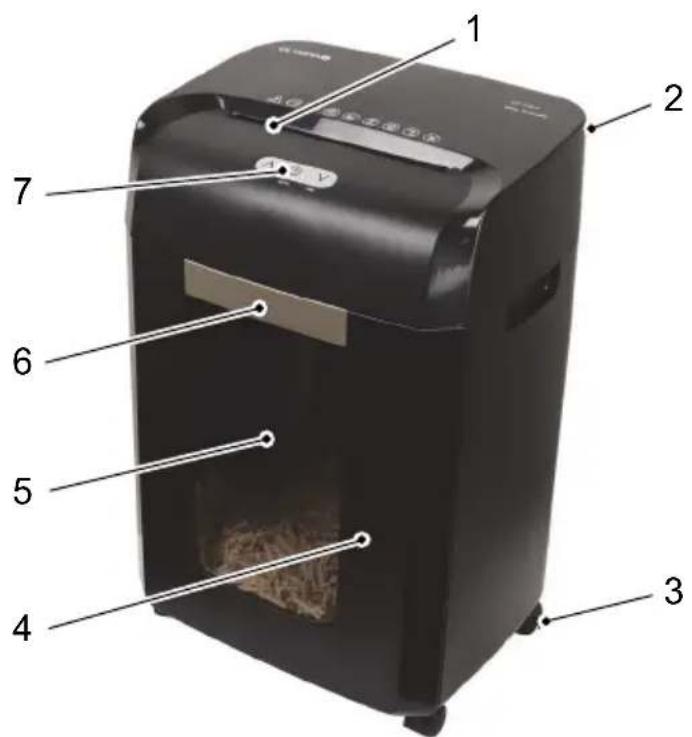

Panorama
1 Caricatore carta
2 Interruttore generale On / Off (lato posteriore)
3 Rulli (lato inferiore)
4 Recipiente di raccolta
5 Finestra
6 Impugnatura sul recipiente di raccolta
7 Tasti (AUTO/FWD/REV)
Tasto AUTO Significato
accesso in blu L'apparecchio è pronto all'esercizio
lampeggia in blu Il recipiente di raccolta è stato estratto
accesso in rosso L'apparecchio è surriscaldato / sovraccarico
lampeggia in rosso É stata introdotta troppa carta / Intasamento carta
Impiego conformeagli usi previsti
Il distruggi documenti automatico - indicato di seguito come appearecchio - è in grado di frantumare carta caricataattraverso il caricatore automatico:
Il materiale da frantumare deve rispondere ai requisiti indicati nelle Specifiche tec-niche.
Non sono amesse modifiche o variazioni arbitrarie effettuate sull'apparecchio.
Non aprire mai l'apparecchio autonomamente e non svolgere riparazioni di propria iniziativa.
Impiego non conformeagli usi previsti
Il distruggi documenti automatico non è preposto alla frantumazione di materiale diverso da quello individato nelle Specifiche tecniche (ad es. cartone).
Qualsiasi altro impiego diverso da quando descririto nel paragrafo Impiego conforme agli usi previsti è da ritenersi non conforme alle disposizioni.
Indicazioni di sicurezza
Le seguenti indicazioni di sicurezza valgono per l'intero documento. Leggere e osservare leindicazioni di sicurezza allo scopo di proteggere se stessi e l'ambiente.
AVVERTENZA!
- Scossa elettrica dovuta alla presenza di tensione di rete pericolosa. L'impiego errato dell'apparecchio cui causere scosse elettriche.
Controllare se la rete elettrica sul luogo risponde ai requisiti tecnici indicati sulla targhetta di modello dell'apparecchio (vedi Specifiche tecniche).
Assicurarsi che la presa di corrente sia disponibile raggiungibile.
Non toccare mai l'apparecchio con mani bagnate.
Evitare qualsiasi contatto dell'apparecchio con acqua.
Utilizzato l'apparecchio escludivamente in ambienti interni e asciutti.
AVVERTENZA!
- Pericolo di soffocamento dovuto a componenti piccoli, materiali d'imballo o pellicole protettive!
I bambini possono ingerire componenti piccoli, materiali d'imballo o pellicole protettive.
Tenere l'apparecchio e la confezione lontani alla portata dei bambini!
ATTENZIONE!
- Pericolo dovuto al meccanismo di caricamento!
Tenere lontano dita, capelli, sciarpe, cravatte, bigiotteria ecc. dalla fessura del caricatore.
Non introdurre mai le mani nel gruppo di taglio.
ATTENZIONE!
Danni materiali!
Oggetti estranei nel materiale da frantumare possono causare danni all'apparecchio.
Rimuovere pertanto oggetti estranei come graffiti o elastici prima di frantumare il materiale.
ATTENZIONE!
- Pericolo di inciampare dovuto alla posa non corretta del cavo!
Posare il cavo in modo che nessuno vi possa inciampare!
Consigli e suggerimenti utili
I seguenti consigli e suggerimenti aiutano ad ottenere un risultato di taglio ottmale, evitando danni all'apparecchio.
Leggere attendamente le presenti avventenze ed osservarle durante l'utilizzo dell'apparecchio.
Tenere lontano dall'apparecchio lembi di abbigliamento, cravatte, gioielli, capelli lunghi o altri oggetti liberi.
Prima di procedere alla frantumazione, rimuovere eventuali graffiti e/o clip, elastici e qualsiasi altri tipo di oggetti estranei.
Per una lunga durata utile dell'apparecchio, lubricificare il gruppo di taglio regolarmente (vedi Lubricare il gruppo di taglio).
Posizionamento sicuro del distruggi documenti
Osservare leindicazioni sull'alimentazione elettrica riportate nelle Specifiche tecniche o sul retro dell'apparecchio.
Prima diMETTere in funzione I'apparecchio è necessario azionare i freni sui rulli. In\ quosto modo si esclude che I'apparecchio possa muoversi durante l'esercizio.
- Liberare l'apparecchio dall'imballaggio.
ATTENZIONE!
-
Pericolo di lesioni dovuto alle lame affiliate del gruppo di taglio!
Non introdure le mani nel gruppo di taglio.
Tenere mani e dita lontane alla fessura del caricatore. -
Poggiare l'apparecchio su una superficie pianà.
- Bloccare i fremi sui rispettivi rulli.
L'apparecchio si lascia utilizzato in sicurezza solo se ubicato in uno spazio di lavoro dedicato.
Rilasciare i fremi. L'apparecchio si lascia quando spostare scorrendo sopra i rulli.
Esercizio del distruggi documenti
Inserire l'apparecchio
- Introduire la spina in una presa di corrente installata correttamente.
- Inserire l'apparecchio tramite interruptore generale.
Disinserimento dell'apparecchio
- Disinserire l'apparecchio tramite interrottore generale.
- Estrarre il connettore di rete alla presa di corrente.
Frantumazione automatica
Il caricatore per carta è dotato di sensori che avviano automaticamente il trascinamento del materiale appena si introduce del materiale. L'apparecchio trascina il materiale e si ferma automaticamente, non appena la frantumazione è conclusa e il materiale da frantumare si è esaurito.
- Premere il tasting AUTO. L'apparecchio opera in funzionamento automatico.
Il tasting AUTO si accende e l'apparecchio è pronto all'esercizio.
ATTENZIONE!
- Pericolo di danni materiali dovuti a materiale inceppato!
Osservare la capacité massima del caricatore (vedi Specifiche tecniche).
In presenza di materiale inceppato, l'apparecchio si ferma e il tasto
AUTO lampeggia in rosso fino alla rimozione del materiale alla fessura di caricamento (vedi Corsa in retromarcia e Rimuovere il materiale inceppato).
Corsa in avanti
Il gruppo di taglio avanza alcuni secondi e distrugge il materiale introdotto.
- Premere il tasting FWD.
Corsa in retromarcia
La corsa in retromarcia consente di eliminare eventuale materiale inceppato. Il tasto AUTO lampeggia in rosso in presenza di un intasamento di materiale.
- Tenere premuto il tasting REV.
- Il gruppo di taglio proceeds in retromarcia e il materiale (inceppato) è rimioso.
ATTENZIONE!
-
Pericolo di lesioni dovuto alle lame affiliate del gruppo di taglio!
Non introduire le mani nel gruppo di taglio.
Tenere mani e dita lontane alla fessura del caricatore. -
Estrarre il materiale dal gruppo di taglio.
- Nel caso in cui non fosse possibile eliminare il materiale intasato completamente, osservare le istruzioni riportate nel capitolo Rimuovere il materiale inceppato.
Rimuovere il materiale inceppato
- Disinserire l'apparecchio tramite interruptore generale.
- Estrarre il connettore di rete alla presa di corrente.
ATTENZIONE!
-
Pericolo di lesioni dovuto alle lame affiliate del gruppo di taglio!
Non introdure le mani nel gruppo di taglio.
Tenere mani e dita lontane alla fessura del caricatore. -
Rimuovere con cautela eventuali residui di materiale dal gruppo di taglio con un idoneo oggetto appuntito.
Svuotamento del recipiente di raccolta
Per evitare intasamenti di materiale è necessario svuotare il recipiente di raccolta regolarmente.
Il tasto AUTO lampeggia in blu durante l'estrazione del recipiente di raccolta.
- Disinserire l'apparecchio tramite interruptore generale.
- Estrarre il recipiente di raccolta dall'apparecchio tirandolo dall'impugnatura.
- Svuotare il recipiente di raccolta.
- Introduire quindi di nuovo il recipiente di raccolta nell'apparecchio.
Lubricare il gruppo di taglio
Per una lunga durata dell'apparecchio è indispensableile lubricificare il gruppo di taglio in intervalli regolari.
ATTENZIONE!
Danni materiali!
Evitare l'uso di oli a spruzzo.
Utilizzato escludivamente olio speciale per distruggi documenti.
- Applicare l'olio speciale per distruggidocumenti disegnando diverse linee trasversali su un foglio di carta.
- Introduire il foglio di carta oleato nella fessura di caricamento.
Olympia Business Systems Vertriebs GmbH ha in programma olio speciale per distruggi documenti. Si prega di rivolgersi direttamente alla linea di assistenza tecnica (vedi Garanzia).
Protezione da surriscaldamento
Il motore si spegne automaticamente in caso di surriscaldamento o sovraccarico e il tasto AUTO si accende in rosso. Lasciare raffreddare il motore per ca. 9 minuti prima di procedere il funzionamento.
L'apparecchio è dotato diSYSTEMA di ventilazione attivo. Non scollegare pertanto l'apparecchio alla rete elettrica durante la fase di raffreddamento.
Dopo la fase di raffreddamento è possibile utilizzato l'apparecchio con tutte le rispettive funzioni e prestazioni.
Osservare il ciclo di funzionamento consentito (vedi Specifiche tecniche).
Appendice
Cura e manutenzione regolari
→Prima della pulizia, disinserire l'apparecchio e scollegare la spina di alimentazione.
Rimuovere la polvere con un panno pulito, un morbido pennello o un panno morbido ed esente da filaccia.
Nonutilizzaredetergenti osolventi.
Lubricare il gruppo di taglio del distruggi documenti in intervalli regolari (vedi Lubricare il gruppo di taglio).
Specifiche tecniche
CC 415.4
Spessore di taglio max. 15 fogli in formato DIN A 4 (80 g/m2)
Metodo di taglio Taglio a frammenti (cross cut), 4 × 35 ~mm
Classe di protezione P-4
Velocità di taglio 1,8 m/min.
Ciclo di esercizio ca. 30 min. di esercizio continuo, 9 min. fase di raffreddamento
Livello di rumorosità ca. 65 dB
Dimensioni (L x P x A) 348 x 250 x 502 mm
Peso 8,7 kg
Recipiende di raccolta ca. 16 litri
Funzioni Avvio automatico / Stop automatico /
Retromarcia / Corsa in avanti
Alimentazione 220 - 240 V, 50 Hz, 1.5 A
Potenza assorbita max. 320 W
CC 518.4
Spessore di taglio max. 18 fogli in formato DIN A 4 (80 g/m2)
Metodo di taglio Taglio a frammenti (cross cut), 4 × 35 ~mm
Classe di protezione P-4
Velocità di taglio 1,6 m/min.
Ciclo di esercizio ca. 30 min. di esercizio continuo, 9 min. fase di raffreddamento
Livello di rumorosità ca. 65 dB
Dimensioni (L x P x A) 368 x 283 x 572 mm
Peso 10,8 kg
Recipiente di raccolta ca. 23 litri
Funzioni Avvio automatico / Stop automatico /
Retromarcia / Corsa in avanti
Alimentazione 220 - 240 V, 50 Hz, 1.75 A
Potenza assorbita max. 320 W
CC624.4
Spessore di taglio max. 24 fogli in fornato DIN A 4 (80 g/m2)
Metodo di taglio Taglio a frammenti (cross cut), 4 × 35 ~mm
Classe di protezione P-4
Velocità di taglio 1,5 m/min.
Ciclo di esercizio ca. 30 min. di esercizio continuo, 9 min. fase di raffreddamento
Livello di rumorosità ca. 65 dB
Dimensioni (L x P x A) 410 x 320 x 622 mm
Peso 15,1 kg
Recipiente di raccolta ca. 30 litri
Funzioni Avvio automatico / Stop automatico /
Retromarcia / Corsa in avanti
Alimentazione 220 - 240 V, 50 Hz, 3 A
Potenza assorbita max. 600 W
In caso di problemi
| Il disposisivo non funziona La spina è collegata alla presa di corrente? | Introduire la spina in una presa di corrente installata correttamente. | |
| Il materiale non è trascinato automaticamente o il gruppo di taglio non parte? | Introduire il materiale in modo che il sensore al centro del caricatore ri-veli il materiale da frantumare. | |
| Il tasting ⊙ AUTO lampeggia in blu. | Introduire il recipiente di raccolta correttamente. | |
| L'apparecchio non funziona dopo un esercizio prolongato oppure si ferma durante il funzionamento (tastо ⊙ AUTO è accesso in rosso). | È stata oltrepassata la durata massima prevista per il ciclo di esercizio? | Osservare il ciclo di funzionamento massimo consentito (vedi Specifiche tecniche). |
| Il materiale siinceppa è stata superata la capacità massima del carica-tore? Il tasting ⊙ AUTO lampeggia in rosso. | Osservare la capacité massima del caricatore (vedi Specifiche tecniche).Eliminare i risultui di ma-teriale (vedi Corsa in retromarcia e Rimuovere il materiale inceppato) | |
| La carta è stata introdota nel caricatore? | Introduire il materiale sempre in modo diritto nella fessura del caricatore.Eliminare i risultui di ma-teriale (vedi Corsa in retromarcia e Rimuovere il materiale inceppato) |
Marchio CE
Il marchio CE sull'apparecchio attesta la conformità del prodotto. La dichiarazione di conformità è disponibile su www.olympia-vertrieb.de.
Note sullo smaltimento
Procedere allo smaltimento dell'apparecchio esaurito consegnandolo presso un punto di raccolta istituito alla propria società di smaltimento rifiuti comunale. Secondo quanto previsto alla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla conse
gna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata. Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l'apparecchio assieme ai normali rifiuti domestici! Smaltire confezioni ed imballaggi in base a quanto indicato delle norme in vigore a livello locale.
Garanzia
Caro cliente,
ci congratuliamo con Lei per aver scelto quello appearecchio.
In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.
