Produkttyp	AF-S NIKKOR 35 mm f/1.4G Objektiv
Marke	Nikon
Modell	AFS 35mm f1.4G
Brennweite	35 mm
Maximale Blende	f/1.4
Optischer Aufbau	10 Linsen in 7 Gruppen (davon eine asphärische Linse und Nanokristallvergütung)
Bildwinkel (FX)	63°
Bildwinkel (DX)	44° (entspricht 52,5 mm im 24x36-Format)
Fokussierung	Autofokus mit leisem Ultraschallmotor (SWM) und manueller Priorität (M/A)
Minimale Fokussierentfernung	0,3 m
Blendenlamellen	9 (abgerundet)
Blendenbereich	f/1.4 bis f/16
Filterdurchmesser	67 mm
Abmessungen (Durchmesser × Länge)	Ca. 83 mm × 89,5 mm
Gewicht	Ca. 600 g
Bajonett-Kompatibilität	F-Bajonett, kompatibel mit Nikon FX- und DX-Spiegelreflexkameras sowie einigen analogen Kameras
Mitgeliefertes Zubehör	Vorderdeckel LC-67, Rückdeckel LF-4, Gegenlichtblende HB-59, Tasche CL-1118
Stromversorgung	Wird von der Kamera mit Strom versorgt (keine eigene Batterie)
Pflege und Reinigung	Staubbläser, Ethanol oder Objektivreiniger auf einem weichen Tuch; organische Lösungsmittel vermeiden
Sicherheit	Nicht zerlegen, entzündliche Gase vermeiden, nicht in die Sonne schauen, außerhalb der Reichweite von Kindern aufbewahren
Allgemeine Informationen	G-Typ-Objektiv, kompatibel mit drahtlosen Slave-Blitzgeräten SB-R200 (bis zu 2)

Häufig gestellte Fragen - AFS 35mm f1.4G NIKON

Wie verwendet man den Autofokus mit manueller Priorität (M/A)?

Stellen Sie den Fokusmodusschalter des Objektivs auf M/A. Führen Sie den Autofokus aus. Wenn Sie manuell eingreifen möchten, drehen Sie am Fokusring, während Sie den Auslöser halb gedrückt halten oder die AF-ON-Taste drücken. Um zum Autofokus zurückzukehren, lassen Sie den Auslöser los und drücken Sie ihn erneut.

Mit welchen Kameras ist dieses Objektiv kompatibel?

Das Objektiv ist kompatibel mit Nikon-Digital-Spiegelreflexkameras im FX- und DX-Format sowie mit vielen analogen Nikon-Spiegelreflexkameras (F6, F5, F100, F80-Serie usw.). Konsultieren Sie die Kompatibilitätstabelle in der Bedienungsanleitung für spezifische Modelle. Einige Funktionen wie der Autofokus sind bei älteren Gehäusen möglicherweise nicht verfügbar.

Kann ich den eingebauten Blitz mit diesem Objektiv verwenden?

Ja, aber halten Sie einen Mindestabstand von 0,6 m ein und entfernen Sie die Gegenlichtblende, um eine durch das Objektiv verursachte Vignettierung (Schatten) zu vermeiden. Bei einigen Gehäusen wie der F60-Serie beträgt der Mindestabstand 1,5 m. Überprüfen Sie die Tabelle in der Bedienungsanleitung für Ihr Gerät.

Wie reinige ich das Objektiv richtig?

Verwenden Sie einen Staubbläser, um Staub zu entfernen. Bei Flecken und Fingerabdrücken tränken Sie ein sauberes Baumwolltuch mit einer kleinen Menge Ethanol oder Objektivreiniger und wischen Sie in kreisenden Bewegungen von der Mitte nach außen. Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzol.

Wie lagere ich das Objektiv, wenn ich es längere Zeit nicht benutze?

Bringen Sie den Vorder- und Rückdeckel an, lagern Sie das Objektiv an einem kühlen und trockenen Ort, geschützt vor direktem Sonnenlicht. Vermeiden Sie Mottenkugeln auf Naphthalin- oder Kampferbasis, da diese das Objektiv beschädigen können. Halten Sie es trocken, um Rost zu vermeiden.

Wie lautet die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt 0,3 m (1 Fuß), gemessen von der Fokusebene der Kamera.

Welches Zubehör wird mit dem Objektiv geliefert?

Die Verpackung enthält: einen vorderen Druckdeckel LC-67 (67 mm), einen hinteren Deckel LF-4, eine Bajonett-Gegenlichtblende HB-59 und eine weiche Tasche CL-1118.

Kann ich Filter verwenden? Welcher Durchmesser?

Ja, das Objektiv nimmt Schraubfilter mit 67 mm Gewinde (0,75 mm Steigung) auf. Filter wie NC-Filter können zum Schutz der Frontlinse verwendet werden.

Was bedeutet der Bildwinkel von 44° an einem DX-Gehäuse?

An einem DX-Gehäuse (APS-C-Sensor) wird die effektive Brennweite mit 1,5 multipliziert, was einem Äquivalent von 52,5 mm im 24x36-mm-Format entspricht. Der Bildwinkel beträgt dann 44°, was einem leichten Tele-Standardobjektiv entspricht.

Wie wird die Gegenlichtblende befestigt und entfernt?

Um die Gegenlichtblende zu befestigen, richten Sie die Verriegelungsmarkierung (-) an der Montagemarkierung () des Objektivs aus und drehen Sie sie bis zum Einrasten. Zum Entfernen drehen Sie sie in die entgegengesetzte Richtung. Die Gegenlichtblende kann umgekehrt und verkehrt herum zur Aufbewahrung montiert werden. Halten Sie sie an der Basis, um ein zu festes Anziehen zu vermeiden.

BEDIENUNGSANLEITUNG AFS 35mm f1.4G NIKON

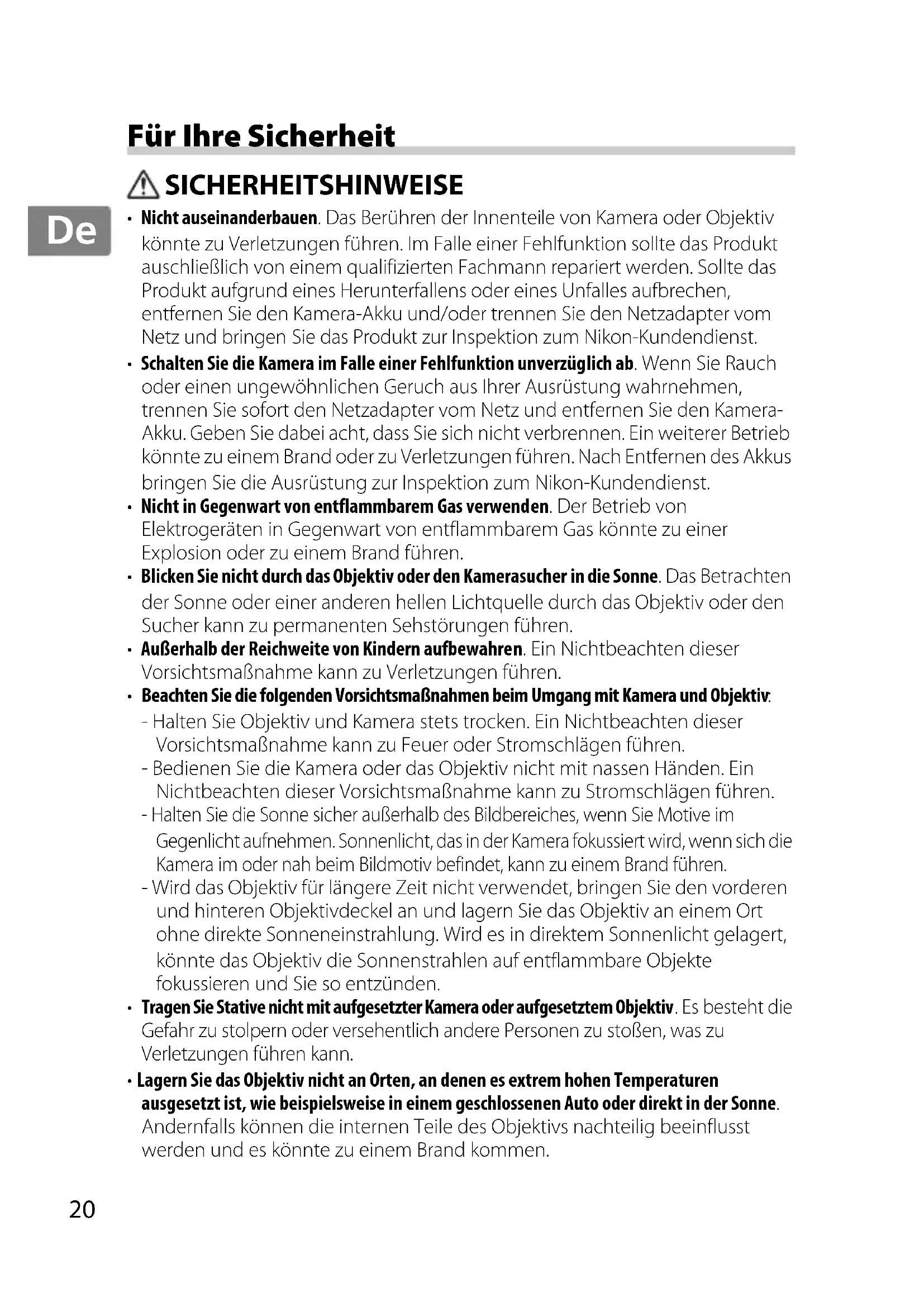

Benutzerhandbuch S.20

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv können zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt auschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfern den Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie darauf acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas konnte zu einer Explosion oder zu einem Brand führen.
• Blichen Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sicher kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv:

• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlagen führen.

• Bedieren Sie die Kamera oder das Objektiv nicht mit nassen Handen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlagen führen.
• Halten Sie die Sonne sicherausbarhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.

• Wird das Objektiv für längerere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entszufen.

• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.

• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispelsweise in einem geschlossenen Auto oder direkt in der Sonne.

Anderfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommt.

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 35 mm 1:1,4G Objektiv entschieden haben.ittelesen Sie vor der Verwendung deses新品ektes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 44^ , der einer Brennweite von 52,5 mm beim Kleinbildformat entspricht.

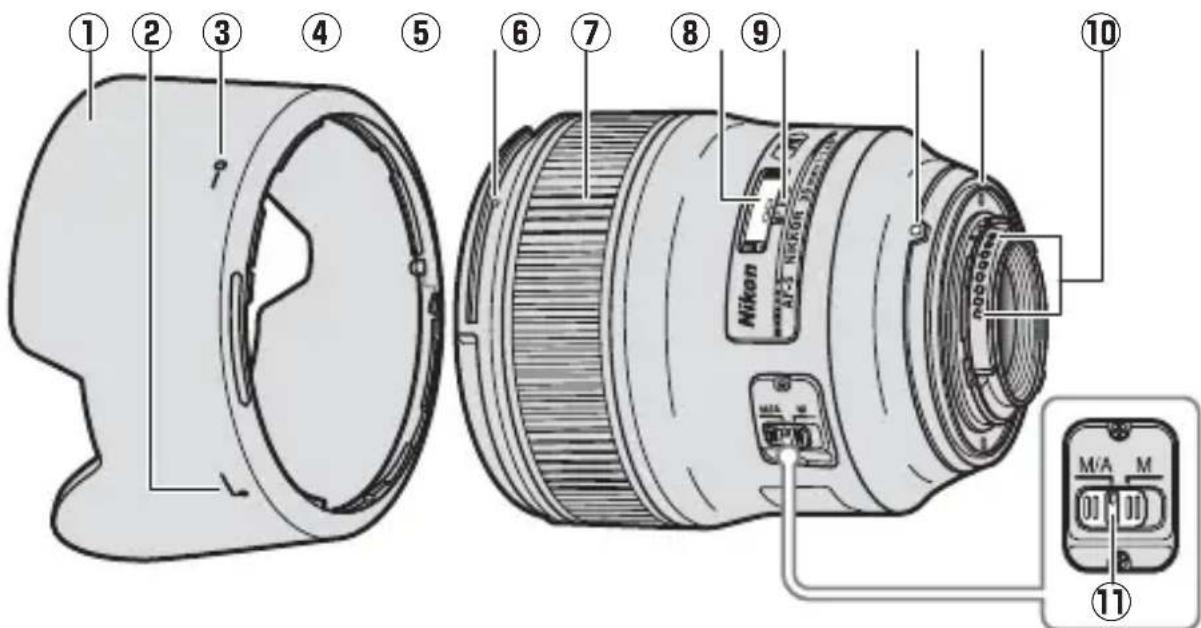

■Objektivkomponenten

(1) Gegenlichtblende. 24
2 Markierung für die Ausrichtung der Gegenlichtblende. 24
3 Markierung für die Arretierung der Gegenlichtblende.24
④ Markierung für das Ansetzen der Gegenlichtblende. 24
⑤ Entfernungseinstellung 23

6 Entfernungsskala 23
⑦ Markierung für Entfernungseinstellung. 23
8 Markierung für die Ausrichtung des Objektivs
Dichtungsmanschette. 26
10 CPU-Kontakte. 26
Fokusmodusschalter. 22

■Kompatibilität

Haken ( ) zeigen unterschtze Funktionen, Striche ( -) nicht unterschtze Funktionen an. Es konnen Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten.

Kamera	Belichtungssteuerung				\( AF^3 \)
	\( P^2 \)	\( SA \)	\( M \)
Digitale Nikon-Spiegelreflexk cameras (FX- und DX-Format)	✓	✓	✓	✓	✓
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea \( S^1 \)	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	—	—	✓
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	✓	✓	✓	✓	—
F-801s, F-801, F-601M	✓	✓	—	—	—
F3AF, F-601, F-501, Nikon-MF-K cameras (außer F-601M)	—

1 Manuelle Belichtungssteuerung (M) nicht verfügbar.
2 SchlieBt AUTO-Modus und Motivprogramme ein.
3 Autofokus.

Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführrt (Beachten Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera).

Kamera	Kamara-Fokusmodus	Objektiv-Fokusmodus
		M/A M
Digitale Nikon-Spiegelreflexk cameras (FX-und DX-Format), F6, F5, F4-Serie, F100,F90X, F90-Serie, F80-Serie, F75-Serie,F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Aufofokus mitPrioritäts dermanuellenScharfeinstellung	ManuellerFokus mitelektronischerEinstellhilfe
	MF	Manueller Fokus (elektronischeEinstellhilfe bei allen Kamerasaußer F-601M verfügbar)
F60-Serie, F55-Serie, F50-Serie, F-801s,F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung)

Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren:

1 Stellen Sie den Objektiv-Fokusmodusschalter auf M/A.
2 Fokussieren Sie. In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

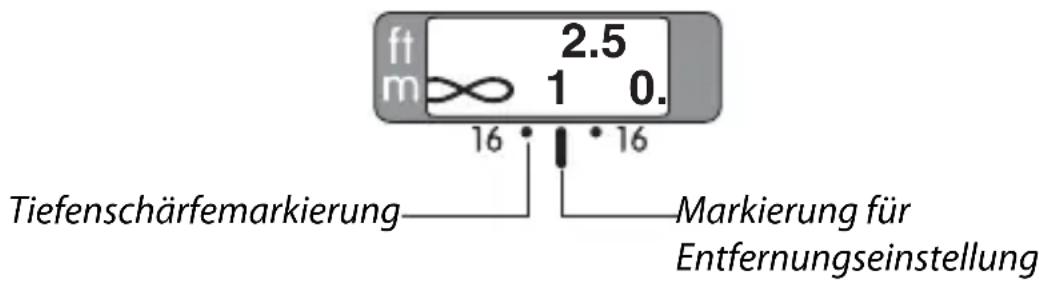

Tiefenschärfe

Die Tiefenschärfemarkierungen auf dem Objektiv zeigen die ungebährte Tiefenschärfe an (siehe Seite 138 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sicher im Voraus bewertet werden.

■Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

■Integrierte Blitzgeräte

Beim Einsatz eines integrierten Blitzgeräts kann das Objektiv unter Umständen einen im Bild sightbaren Schatten ins Motiv werfen. Nehmen Sie die Gegenlichtblende ab und halten Sie einen Mindestabstand von 0,6 m zum Motiv, um dies zu vermeiden.

Kamera Kein Schattenwurf bei Entfernungen von:
F60-Serie, F65-Serie	1,5 m oder mehr
F50-Serie	3,0 m oder mehr
F55-Serie	2,0 m oder mehr
F-401x, F-401s, F-401	Das Objektiv wirft bei allen Entfernungen einen im Bild sightbaren Schatten.

Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen wurde.

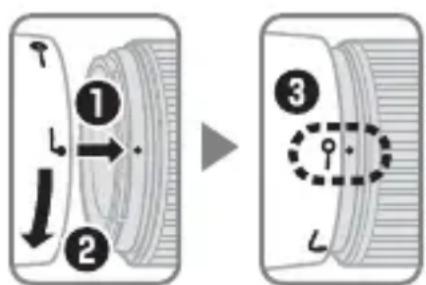

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—O) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (3).

Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmer in der Höhe des Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommt.

Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (—O) gefasst wird.

Einstellscheiben

Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedene Situationen.

De

: Empfohlen.
O: Vignettierung im Sicherer sightbar (Bilder sind nicht betroffen).
: Nicht mit der Kamera kompatibel.
(:) Zahlen in Klammern geben die Belichtungskorrektur fur mittenbetonte
Messung an. Wahlen Sie bei der F6 die Option «Andere« für die Individualfunktion b6 («Einst.scheibe.«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann «Andere« ausgewählten werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.
Leere Zelle: Nicht für die Verwendung mit diesen Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofotografia mit Abbildungsmaßstäben von 1 : 1 oder höher verwendet werden können.
Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung.

De

■Pflege des Objektivs

• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücks zu entfern, bringen Sie eine keine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie damit daraufuf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.

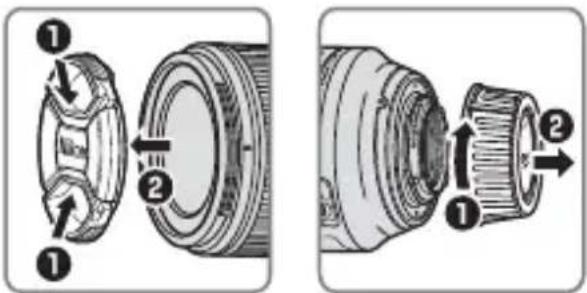

• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längerere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr früben Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-67 mit Schnappverschluss (67 mm)
• Hinterer Objektivdeckel LF-4
  Bajonett-Gegenlichtblende HB-59
• Objektivbeutel CL-1118

Kompatibles Zubehör

• 67-mm-Schraubfilter
• Kabelloses Blitzgerät SB-R200: Bis zu zwei kabellose Blitzgeräte SB-R200 können vorn am Objektiv angebracht werden.

Technische Daten

Typ Typ G AF-S Objektiv	mit eingebauter CPU und F-Bajonettanschluss
Brennweite 35 mm
Lichtstärke 1:1,4
Optischer Aufbau	10 Linsen in 7 Gruppen (enthalt 1 asphärische Linse und Linsen mit Nanokristallvergütung)
Bildwinkel	· Nikon-Spiegelreflexk cameras für das Kleinbild- oder FX-Format: 63° · Nikon-Spiegelreflexk cameras für das DX-Format: 44° · IX240-Systemk cameras: 52°
Entfernungsinformation Übermittlung an die Kamera
Fokussierung	Hintergruppenfokussierung (RF) mit Autofokus, der durch einen Silent-Wave-Motor gesteuert wird und separatem Entfernungseinstellung für manuelles Fokussieren
Entfernungsskala	Aufgeitelt in Meter und Fuß von 0,3 m / 1 Fuß bis Unendlich (∞)
Naheinstellgrenze 0,3 m
Blendenlamellen 9 (abgerundet)
Blendensteuerung Vollautomatisch
Blendenbereich 1,4 bis 16
Belichtungsmessung Offenblende
Filtergewinde	67 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 83 mm × 89.5 mm (Länge ab Bajonettauflange)
Gewicht	ca. 600 g

Änderungen und Irrtümer vorbehalten.
